水电厂电气部分设计

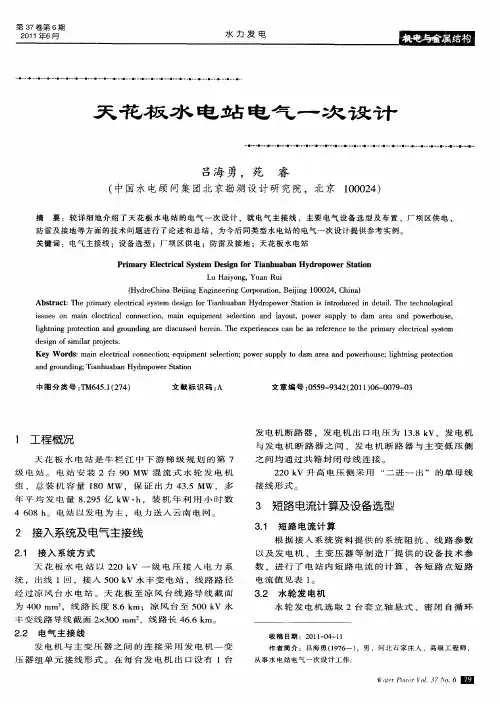

天花板水电站电气一次设计
高 程 9 95 m 。 电 站 2 0 k 出 线 1回 引 至 永 丰 变 电 9 . 2 V
1 0 0 /2 2 0 02 0, 共 2 台 , 额 定 频 率 为 5 , 额 定 容 量 0Hz
2 0 k GI 2 V S进 线 采 用 S 6管 道 母 线 ,S 6管 道 F F
母 线 在 9 40 I 高 程 与 主 变 压 器 的 油 气 套 管 相 连 后 . 7 . I T
为 1 1 ( 么 值 ) . 95 标 0 ,纵 轴 超 瞬 变 电抗 d 01 77 , .9 为 ( 么 值 ),横 轴 同 步 电 抗 。 06 6 1 ( 么 值 ) 标 为 .6 标 , 横 轴 超 瞬 变 电抗 。为 0 1 9 3 ( 么 值 ) ” .9 标 ,定 子 绕 组
定 子 接 法 为 Y 接 , 额 定 励 磁 电 压 2 0 V, 额 定 励 磁 9 电 流 1 1 0 A, 励 磁 方 式 为 自并 激 静 止 可 控 硅 励 磁 , 3
旋 转 方 向 为 俯 视 顺 时 针 ,效 率 为 9 .% ( 证 值 ) 81 保 ,
转 子 转 动 惯 量 G 为 5 5 0 t i 纵 轴 同 步 电 抗 Dz 0 . , n
厂 房 机 组 段 分 发 电 机 层 、母 线 层 、 水 轮 机 层 、 蜗 壳
层 , 发 电 机 层 高 程 9 80 1 .母 线 层 高 程 9 32 m . 6 . 1 1 6 . 水 轮 机 层 高 程 9 90m,蜗 壳 层 高 程 9 15 m。 5 . 5 .
42 主 变 压 器 布 置 。
防 雷及 接地 等 方 面 的 技 术 问题 进 行 了论 述 和 总 结 ,为今 后 同类 型 水 电 站 的 电气 一 次 设 计 提 供 参考 实 例 。 关 键 词 :电气 主 接 线 ;设 备选 型 ;厂 坝 区供 电 ;防雷 及 接 地 ;天 花 板 水 电 站
2x15MW水电站电气一次部分设计
2×15MW 水电站电气一次部分设计前言---------------------------------------------------------------------------------------------4第一章发电厂电气主接线设计---------------------------------------------------------6 第一节主接线的方案概述---------------------------------------------------------6第二节初步拟定供选择的主接线方案----------------------------------------- 9第三节主接线的方案的技术经济比较---------------------------------------- 10第四节厂用电源接线及坝区供电方式---------------------------------------- 12第二章短路电流计算--------------------------------------------------------------------12 第一节短路电流计算概述------------------------------------------------------- 13第二节短路电流计算---------------------------------------------------------------13第三章导体、电器设备选择及校验--------------------------------------------------- 21 第一节导体、设备选择概述-------------------------------------------------------21第二节导体的选择与校验------------------------------------------------------- 22第三节电器设备的选择与校验------------------------------------------------ 24第四节导体和电气设备的选择成果表---------------------------------------- 34第四章发电厂(升压站)配电装置设计---------------------------------------------35第一节配电装置类型及特点-----------------------------------------------------35第二节配电装置的设计-------------------------------------------------------------36第五章继电保护、自动装置、测量表计及同期系统的配置规划------------------------------------------38第六章过电压保护和接地-----------------------------------------------------------------46参考文献---------------------------------------------------------------------------------------------48 附图:一、主接线方案比较图二、电气主接线图三、继电保护配置图四、自动装备配置图五、计算机监控系统图六、高压配电装置平面布置图七、高压配电装置剖面图(一)八、高压配电装置剖面图(二)前言一、本毕业设计的目的与要求:本毕业设计是电气工程及其自动化专业学生在完成本专业教学计划的全部课程教学、课程设计、生产实习、毕业实习的基础上,进一步培养学生综合运用所学理论知识与技能,解决实际问题能力的一个重要环节。
★水力发电厂高压电气设备选择及布置设计规范条文说明(07-9-12)资料
D L/T××××—水力发电厂高压电气设备选择及布置设计规范条文说明(报批稿)1 范围1.0.1 本规范是SDJ 5-1985《高压配电装置设计技术规程》和SDGJ14-1986《导体与电器选择设计规定》进行修订,修订内容较多,主要侧重水电厂高压电气设备的选择和配电装置布置。
1.0.2 本规范修订时,750kV配电装置国内的相关规范未出,因而仅适用于标称电压为3kV~500kV配电装置的设计。
3 术语和定义3.0.1 根据水电站电气设计特点,对进出线段及联络线加以定义。
4 一般规定4.0.1 根据《中华人民共和国节约能源法》及水电站可行性研究报告需有节能降耗分析章节和环境保护专题论证报告,本条款内增加了高压电气设备选择及布置设计应坚持节能降耗的原则及满足环境保护要求。
节能降耗和环境保护的相关标准和规范有较多强制性条款,设计人员应予以重视。
4.0.2 本条中的回路指国家电力系统不含的电压等级的回路,例发电机电压回路。
4.0.4污秽等级的选取,对于水电厂应考虑泄水水雾、泥雾等的影响。
4.0.5本条中的环境条件除海拔、地震、覆冰等,还应考虑水电工程的特殊环境,例如:泄水水雾、水文、地质条件等,水电工程有因水文、地质条件考虑不周,泥石流危害电气设备和厂房的事例。
根据近几年来水电站设计技术发展和制造水平的提高,对水电站开关站的选型提出应考虑的因素,以便设计方案选择合理经济。
本条款提出经济比较中宜考虑年运行费用和事故损失费用,主要考虑有些设备在使用寿命期内年运行费用和事故损失费用较大,例变压器使用寿命期30年,其运行成本为设备的5—6倍,因而根据设备运行可靠性分析年运行费用和事故损失费用可较大程度的降低综合成本,提高投资效益。
本条款对改造和扩建工程,强调了施工停电损失费用,在石泉扩机中,停电损失费用对设备选型和布置有较大影响。
混合式开关设备(H—GIS)指设备采用GIS,母线和母线连接线采用敞开式配电装置,以节省投资。
水电站电气主接线的设计
目录➢概述➢电气主接线设计➢主接线方案的拟定与选择➢主变压器选择➢短路电流的计算➢电气设备选择与校验➢参考文献一概述1.1 课程设计的目的:1、复习巩固本课程及其他课程的有关内容,增强工程概念,培养电力工程规划设计的能力。
2、复习《水电站电气设备》相关知识,进一步巩固电气主接线及短路计算,电气设备选择等内容。
3、利用所给资料进行电厂接入系统设计,主接线和自用电方案选择,掌握短路电流计算,会进行电气设备的配置和选型设计。
1.2 课程设计内容:1发电厂主接线的设计2 短路电流的计算3 电气设备的选择1.3 电气主接线的基本要求1.可靠性:电气接线必须保证用户供电的可靠性,应分别按各类负荷的重要性程度安排相应可靠程度的接线方式。
保证电气接线可靠性可以用多种措施来实现。
2.灵活性:电气系统接线应能适应各式各样可能运行方式的要求。
并可以保证能将符合质量要求的电能送给用户。
3.安全性:电力网接线必须保证在任何可能的运行方式下及检修方式下运行人员的安全性与设备的安全性。
4.经济性:其中包括最少的投资与最低的年运行费。
5.应具有发展与扩建的方便性:在设计接线方时要考虑到5~10年的发展远景,要求在设备容量、安装空间以及接线形式上,为5~10年的最终容量留有余地。
二电气主接线设计2.1原始资料:1、待设计发电厂类型:水力发电厂;2、发电厂一次设计并建成,计划安装2×15 MW 的水力发电机组,利用小时数 4000 小时/年;3、待设计发电厂接入系统电压等级为110kV,距系统110kV发电厂45km;出线回路数为4回;4、电力系统的总装机容量为 600 MVA、归算后的电抗标幺值为 0.3,基准容量Sj=100MVA;5、发电厂在电力系统中所处的地理位置、供电范围示意图如下所示。
6、低压负荷:厂用负荷(厂用电率) 1.1 %;7、高压负荷: 110 kV 电压级,出线 4 回,为 I 级负荷,最大输送容量60 MW, cosφ = 0.8 ;8、环境条件:海拔 < 1000m;本地区污秽等级2 级;地震裂度< 7 级;最高气温 36°C;最低温度−2.1°C;年平均温度28°C;最热月平均地下温度20°C;年平均雷电日T=56 日/年;其他条件不限。
高职院校《水电站电气一次部分设计》课程改革探讨
高职院校《水电站电气一次部分设计》课程改革探讨作者:向敏来源:《考试周刊》2013年第103期摘要:本文以“水电站电气一次部分设计”这门课程为例深入探讨课程改革方法,详细介绍了课程定位、教学改革、考试改革的具体方法,提高学生电气设计的工作能力,符合职业岗位的工作要求。
关键词:《水电站电气一次部分设计》教学改革考试改革1.课程定位1.1职业能力分析任何岗位都有相应的岗位职责要求,一定的职业能力则是胜任某种职业岗位的必要条件。
职业能力是人的发展和创造的基础。
高等职业教育就是一种能有效促进职业能力发展和提高的教育形式。
[1]《水电站电气一次部分设计》是电力系统自动化技术专业的专业学习领域课程,是机电设计员岗位证书课程。
本课程的作用是培养学生掌握电力系统中电气设备的基本性能、机电初步电气设计技能,能运用设计手册、规程规范等资料完成机电电气初步设计工作。
根据电气一次设计任务的工作过程,得到对应的典型工作任务,并且分析归纳每个典型工作任务所需具备的职业能力。
表1 工作任务与职业能力分析表1.2课程目标根据上述典型工作任务及职业能力,以小型水电站为依托,分析得到本课程教学目标如下:1.2.1知识目标:掌握电气设备的基本作用及使用范围;掌握电气主接线和自用电接线的分析设计方法及步骤;具有短路电流的计算能力和电气设备的选择能力;具有配电装置的设计能力;具有防雷接地系统设计的能力。
1.2.2能力目标:能完成小型水电站电气主接线的设计;能完成小型水电站自用电的设计;能完成小型水电站电气设备的选型;能完成小型水电站总体布置设计、屋内外配电装置的布置设计;能完成小型水电站防雷接地系统的设计;会编制小型水电站设计相关文件。
1.2.3素质目标:使学生具有勇于创新、敬业乐业的精神;具有良好的团队协作能力、协调沟通能力;具有较强的语言表达能力。
2.教学改革2.1教学内容的选取本课程突破了以往理论教学与实践分开进行的常规模式,将理论教学与实践教学相互穿插、同步展开、并列进行。

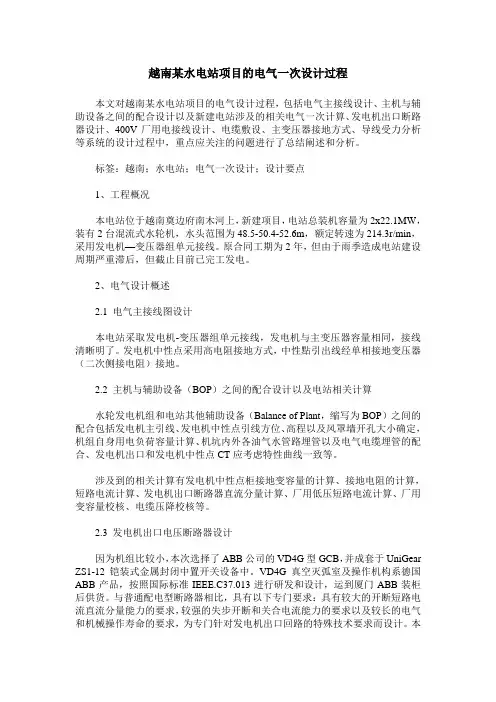

越南某水电站项目的电气一次设计过程
越南某水电站项目的电气一次设计过程本文对越南某水电站项目的电气设计过程,包括电气主接线设计、主机与辅助设备之间的配合设计以及新建电站涉及的相关电气一次计算、发电机出口断路器设计、400V厂用电接线设计、电缆敷设、主变压器接地方式、导线受力分析等系统的设计过程中,重点应关注的问题进行了总结阐述和分析。
标签:越南;水电站;电气一次设计;设计要点1、工程概况本电站位于越南奠边府南木河上,新建项目,电站总装机容量为2x22.1MW,装有2台混流式水轮机,水头范围为48.5-50.4-52.6m,额定转速为214.3r/min,采用发电机—变压器组单元接线。
原合同工期为2年,但由于雨季造成电站建设周期严重滞后,但截止目前已完工发电。
2、电气设计概述2.1 电气主接线图设计本电站采取发电机-变压器组单元接线,发电机与主变压器容量相同,接线清晰明了。
发电机中性点采用高电阻接地方式,中性點引出线经单相接地变压器(二次侧接电阻)接地。
2.2 主机与辅助设备(BOP)之间的配合设计以及电站相关计算水轮发电机组和电站其他辅助设备(Balance of Plant,缩写为BOP)之间的配合包括发电机主引线、发电机中性点引线方位、高程以及风罩墙开孔大小确定,机组自身用电负荷容量计算、机坑内外各油气水管路埋管以及电气电缆埋管的配合、发电机出口和发电机中性点CT应考虑特性曲线一致等。
涉及到的相关计算有发电机中性点柜接地变容量的计算、接地电阻的计算,短路电流计算、发电机出口断路器直流分量计算、厂用低压短路电流计算、厂用变容量校核、电缆压降校核等。
2.3 发电机出口电压断路器设计因为机组比较小,本次选择了ABB公司的VD4G型GCB,并成套于UniGear ZS1-12铠装式金属封闭中置开关设备中。
VD4G真空灭弧室及操作机构系德国ABB产品,按照国际标准IEEE.C37.013进行研发和设计,运到厦门ABB装柜后供货。
与普通配电型断路器相比,具有以下专门要求:具有较大的开断短路电流直流分量能力的要求,较强的失步开断和关合电流能力的要求以及较长的电气和机械操作寿命的要求,为专门针对发电机出口回路的特殊技术要求而设计。
水力发电站的电气系统设计
水力发电站的电气系统设计知识点:水力发电站的电气系统设计一、水力发电站的概述1. 水力发电站的定义2. 水力发电站的作用3. 水力发电站的分类- 大型水电站- 中小型水电站- 抽水蓄能电站二、水力发电站的基本构成1. 水库2. 水轮机3. 发电机4. 输电系统三、水力发电站的电气系统1. 发电机组- 发电机的工作原理- 发电机的主要参数- 发电机的类型2. 主变压器- 主变压器的作用- 主变压器的类型- 主变压器的参数3. 开关设备- 断路器- 隔离开关- 接地开关4. 保护装置- 过流保护- 短路保护- 接地保护5. 控制系统- 水轮机调速器- 发电机励磁系统- 电站监控系统四、电气系统设计原则1. 安全性2. 可靠性3. 经济性4. 环保性5. 先进性五、电气系统设计内容1. 电气主接线设计- 接线方式- 设备选型- 继电保护配置2. 电气设备布置- 设备布置原则- 设备布置方案- 设备布置图3. 电气设备选型- 设备类型- 设备参数- 设备性能4. 继电保护设计- 保护装置选型- 保护配置- 保护参数设置5. 控制系统设计- 控制策略- 控制设备选型- 控制系统结构六、电气系统设计注意事项1. 遵循相关标准和规范2. 考虑设备的技术水平3. 注重环境保护4. 节能降耗5. 保障人员安全七、水力发电站电气系统设计发展趋势1. 智能化2. 集成化3. 网络化4. 绿色环保5. 高效率习题及方法:一、选择题1. 以下哪种类型的水力发电站适用于调峰填谷、事故备用和黑启动等用途?A. 大型水电站B. 中小型水电站C. 抽水蓄能电站D. 以上都对答案:C解题思路:通过题干中的用途描述,可以判断出抽水蓄能电站符合条件。
2. 发电机的工作原理是基于什么现象?A. 电磁感应B. 磁场感应C. 电流感应D. 电压感应答案:A解题思路:发电机的工作原理是利用电磁感应现象,将机械能转化为电能。
二、填空题3. 水力发电站电气系统主要包括:__________、__________、__________、__________和__________。
华北水利水电大学毕业设计(水电厂电气部分初步设计)
摘要本次设计为水电厂电气部分初步设计,主要讲述了初步设计的基本理论和计算方法,简单介绍了电气设备布置及二次回路方案的规划。
主要容分为设计说明书和设计计算书两部分。
其中,设计说明书包括五章,分别为(1)电气主接线的论证与确定;(2)厂用电的设计;(3)短路电流的计算;(4)导体与电气设备的选择;(5)电气设备布置及二次回路初步规划。
设计计算书包括两章,分别为(1)三相短路电流的详细计算过程;(2)发电厂主要电气设备的选择和校验。
在该次设计中,重点研究问题是电气主接线方案的比较和确定,三相短路电流的计算和发电机引出裸导体与电气设备的选择。
最终确定的电气主接线方案为:发电机高压侧采用发电机—变压器联合单元接线,升高电压压侧采用3/2断路器接线,厂用电采用单母线分段接线,厂用高压工作电源从主变压器低压侧引接,厂用备用电源采用暗备用的形式。
所选的主要电气设备包括发电机引出裸导体、支柱绝缘子、断路器、隔离开关、电压互感器、电流互感器、保护熔断器、避雷器和消弧线圈。
关键词:水电厂;电气主接线;短路电流;电气设备AbstractThis preliminary design of electrical part for the hydroelectric power plant mainly narrates the basic theory and calculation method, introduces the arrangement of electrical equipment and the plan of secondary circuit simply. The primary coverage has been divided into two parts: the design instruction booklet and the design account booklet. Among them, the design instruction booklet includes five chapters: (1) the proof and determination of main electrical connection; (2) the design of electricity used by factory; (3) the computation of short-circuit current; (4) the choice of conductor and electrical equipment; (5) the arrangement of electrical equipment and preliminary scheme of secondary circuit. The design account booklet includes two chapters:(1)the detailed computational process of three-phase short-circuit current; (2) the process of main electrical equipment's choice and verification in power plant.In this design, the key research questions are the comparison and the determination of main electrical connection , the computation of three-phase short-circuit current and the choice of bare conductor and electrical equipment. The main electrical connection determined ultimately is : the side in generator hign-pressur uses generator-transformer joint uint connection; the side of boosting presses uses a 3/2 breaker wiring; single busbar is used in the plant. Hign-voltage power used by plant is drawed from the low pressure side of the connection of the main transformer.Reserve supply is used in the form of dark alternative. The major electrical equipment selected include bare conductor, pillar insulator, circuit breaker, disconnecting switch, voltage transformers, current transformers, protection fuses, surge arresters and the coil.Key words: Hydropower plant; main Electrical connection;Short-circuit current; Electrical equipment目录摘要 (Ⅰ)Abstract ............................................................................. I II第一篇设计说明书1 绪论 (1)2 电气主接线的论证与确定 (3)2.1 发电机电压接线方式的选择 (3)2.2 升高电压接线方式的初步选择 (4)2.3 发电厂主变压器的选择 (9)2.4 主变压器和发电机中性点接地方式 (11)3 厂用电的设计 (13)3.1 厂用电的特点及厂用电的引接 (13)3.2 厂用变压器的选择 (14)4 短路电流的计算 (16)4.1 短路的类型及短路计算 (16)5 导体与电气设备的选择 (18)5.1 电气设备选择的一般条件 (18)5.2 发电机引出裸导体的选择 (19)5.3 支柱绝缘子的选择 (20)5.4 断路器的选择 (21)5.5 隔离开关的选择 (23)5.6 电压互感器的选择及结果 (24)5.7 电流互感器的选择及结果 (25)5.8 保护熔断器的选择 (28)5.9 避雷器的选择及结果 (29)5.10 消弧线圈的选择 (30)6 电气设备布置及二次回路初步规划 (32)6.1 电气设备布置 (32)6.2 二次回路的初步规划 (32)第二篇设计计算书1 短路电流计算 (34)2 主要电气设备的选择 (40)2.1 发电机引出裸导体的选择 (40)2.2 支柱绝缘子的选择 (43)2.3 断路器的选择 (44)2.4 隔离开关的选择 (46)2.5 电压互感器的选择 (50)2.6 电流互感器的选择 (51)2.7 保护熔断器的选择 (54)2.8 消弧线圈的选择 (55)结束语 (56)参考文献 (61)附录一外文原文 (63)附录二外文译文 (69)第一篇设计说明书1 绪论1.1 设计工作应遵循的主要原则(1)要遵守国家的法律、法规,贯彻执行国家经济建设的方针、政策和基本建设程序,特别应贯彻执行提高综合经济效益和促进技术进步的方针。
大金坪水电站电气设计
大金坪水电站电气设计1. 引言大金坪水电站是位于某省某市的一座大型水电站,是经济发展和能源供应的重要组成部分。
本文档旨在对大金坪水电站的电气设计方案进行详细介绍,包括电力系统、变电站、发电机和电网连接等内容。
2. 电力系统设计2.1 主要参数大金坪水电站的电力系统设计主要参数如下:•装机容量:100兆瓦•年发电量:3000万千瓦时•发电机数量:4台•额定电压:10千伏•输电距离:50公里2.2 输电线路设计为了保证输电线路的安全和可靠性,大金坪水电站采用了双回路双塔模式,每条回路由两根导线组成,并配备了避雷器和断路器等设备。
输电线路的设计还考虑了地形、气象条件和环境保护要求,以确保线路的稳定运行。
2.3 变电站设计大金坪水电站配备了一座主变电站,用于将发电机产生的交流电变压为高压电,并将其送入电网。
主变电站采用了双重供电系统,以确保电网的可靠性。
变电站还配备了自动化控制系统,用于监测和控制电网运行情况。
3. 发电机设计大金坪水电站采用了4台水轮发电机组,每台发电机组的装机容量为25兆瓦。
发电机采用了同步发电机技术,具有高效率、低噪音和低维护成本等优点。
发电机还配备了保护措施,如过流保护、过温保护和过电压保护等,以确保发电机的安全运行。
4. 电网连接设计大金坪水电站的电网连接由输电线路和变电站组成,以将发电机产生的电能送入电网。
为了确保电网的稳定运行和安全性,电网连接设计考虑了电压、频率和功率因数等参数的匹配,以及对电网的谐波和干扰的抑制。
5. 安全保护措施大金坪水电站的电气设计中还包括了多种安全保护措施,以确保设备和人员的安全。
其中包括过流保护、过温保护、过载保护、短路保护等功能,以及对发电机、变电站和输电线路的监测和检修机制。
6. 结论大金坪水电站的电气设计方案包括电力系统、变电站、发电机和电网连接等内容。
通过合理的设计和安全保护措施,大金坪水电站的电气系统能够高效、可靠地将发电机产生的电能送入电网,为当地经济发展和电力供应做出重要贡献。
水电站电气主接线设计
百龙滩水电站为低水头径流式水电站,无调节能力,只能按上游来水情况发电,电站在系统的基荷和腰荷区运行。
根据电力系统的要求,百龙滩水电站以220 kV和110 kV两级电压接入广西电网,220 kV出线三回,两回就近“π”接入大化至恶滩220 kV线路,一回备用;110 kV出线一回至都安。
2 灯泡贯流式机组的特点与常规机组相比,灯泡贯流式机组的最大特点是整个机组横卧在流道中,由于受水力条件的限制,发电机的外径比较小,因而具有以下特点:(1)机组单机容量小、电站机组台数多。
灯泡贯流式机组的单机容量较小,目前世界上单机容量最大的灯泡贯流式机组仅为65 MW。
在电站总装机容量一定的条件下,机组单机容量越小,电站机组台数越多。
(2)机组转动惯量小。
由于发电机的外径小,定子铁心内径受限制,转动惯量相应减少,因而机组在甩负荷后速率上升很快,容易发生飞逸,运行稳定性较差。
(3)发电机功率因数高。
发电机转子直径小,转子空间有限,机组转速低,因而发电机转子极距小,磁极铁心的高宽比大,使得铁心漏磁大,发电机的功率因数比常规机组高。
(4)机组自用电负荷大,对供电可靠性要求高。
由于发电机的外径小,转子铁芯长度较长,机组转速低,使得发电机的通风冷却比常规机组要困难得多,发电机冷却风机容量较大;另一方面为了防止调速装置失灵时机组发生飞逸,机组调速环的一侧悬挂有重约40 t的重锤,机组导叶的开启,需克服重锤的重力,使得发电机调速装置主电机容量较大。
机组自用电负荷对供电可靠性要求较高,没有厂用电机组无法启动;机组润滑油泵供电中断时间大于5 s时,保护装置将动作停机。
3 电气主接线设计3.1 发电机电压接线发电机电压接线分别比较过单元接线、两机一变和三机一变的扩大单元接线方案。
单元接线方案接线简明清晰,变压器故障或检修不影响其他发电机的运行,但由于电站机组台数多,若采用单元接线,电站的主变压器以及发电机电压母线竖井的数量较多,不利于厂房电气设备布置;三机一变扩大单元接线方案主变台数最少,可减少相应的高压出线回路数,但主变压器故障或检修,3台机组出力受阻,另一方面,发电机出口短路电流高达56.7 kA,发电机断路器选择困难;两机一变扩大单元接线方案主变容量大小适中,发电机出口短路电流较小(约36.9 kA),所有发电机配电装置可选成套开关柜,大大简化电气设备布置,因而发电机电压接线采用两机一变的扩大单元接线方案。
小型水电站技术改造工程电气设计与注意要点
小型水电站技术改造工程电气设计与注意要点摘要:随着时间的推移,小型水电站站将在我国有更大、更好的发展,这要求规划者严格遵守电力规划标准,及时发现、研究和处理规划中的问题,同时进行改革和创新,不断优化电气设计质量。
个别小型水电站的建设周期长,技术改造工作量大,因此,本文对小型水电站技术改造工程电气设计与注意要点进行重点分析,所以应抓住创新重点,搞好施工管理,确保小型水电站技术改造工程技术创新后安全高效运行,提高技术创新效益。
关键词:小型水电站技术改造工程;电气设计;注意要点引言电气设计是小型水电站技术改造工程稳定安全运行的基础,高质量的电气设计能有效提升电气设备的工作效率,同时降低安全隐患,因此小型水电站技术改造工程电气设计需要不断进行优化创新。
在电气设计优化的过程中,应注重线路的实用性、安全性和便捷性,还应对主线路、控制线路和控制方法进行优化,最后要针对线路功能模块部分进行保护措施的设计。
1小型水电站技术改造工程电气设计原则1.1电气设计的通用性传统电气设计的单一性使得原先的电气设备功能单一,造成生产效率不高。
而随着科学技术的发展,电气设计逐渐朝着注重通用性的方向发展。
电气设计中往往在符合设计标准的基础上,还要进行长期的实践来一步一步完善功能,功能需求越多其设计周期越长。
经过实践完善的小型水电站技术改造工程电气控制线路通用性较强,其通用性依托于计算机软件控制得以实现,通过改变关键参数从而改变设备的功能。
小型水电站技术改造工程电气设计的通用性有助于企业产出不同属性的产品,对企业生产效率和收益有着极大地提升。
1.2电气设计的可靠性在进行小型水电站技术改造工程电气设计时,设计人员应全面考虑配电方案、电器布局、接地线路等多方面因素,确保电源的负载、电线的最大电流在安全范围之内,避免出现过载问题。
除了本身的安全问题,还应注意线路之间会不会出现交叉干扰、电路板发热等问题,做到对一切隐患的预防。
电气设计的可靠性是保证电气设备安全运行的基础,在设计中可根据控制的复杂程度选择电网电源或直流电源,确保电气控制线路稳定运行。
小水电站电气部分初步设计 精品
第一篇设计说明书1 原始资料分析1.1 建站目的为了利用某地区水力资源和满足周围用电需要,拟建一个小水电站,向周围地区供电,并将电能输送到离本站8kM的变电所(该所有35kV、110kV两种电压等级)与系统相联。
1.2 拟建水电站情况发电机:额定电压:6.3kV,额定容量4*1.5万kW,额定功率因素0.8,电抗X=0.38,X'=0.35,X"=0.32。
丰水年每台机组满载运行90天,2台机组满载运行140天,1台机组满载运行30天,其余100天不发电。
系统:水电站通过两回35kV线路与系统相联,系统容量20000MV A,Xs=0.35。
自然条件:年最高气温45º;年最低气温-6º;年平均气温20º。
出线方向:35kV向西1.3 负荷资料35kV回路6回,其中备用1回。
其中表1.1为35kV负荷出线概况。
表1.1 35kV负荷出线表名称最大负荷(MW)最大负荷功率因素最小负荷(MW)最小负荷功率因素回路数线路长度(kM)氮肥厂 6 0.89 4 0.93 1 3 炼油厂 5 0.89 3 0.93 1 3 化工厂7 0.89 3 0.93 1 2 变电所 2 8站用电率小于5%。
其中0.4kV负荷如表1.2。
表1.2 0.4kV负荷出线表名称单台最大容量(kW) 数量运行方式电动机10 66台连续经常充电电机25 2台连续不经常载波室 2 1 连续经常生活用电200 2个生活区经常其他100其余站用负荷为6.3kV,其中2回线至4kM外的大坝(最大容量1000kW,功率因素0.8),2回线至外船闸(最大容量1200kW),1回线备用。
1.4 设计任务本次设计的主要任务是针对原始资料设计一个小水电站,对其一次和二次部分进行电气设计。
一次部分包括:选择供电可靠性高,维修方便,最经济的主接线,并对其高压设备经行选择和校验;二次部分为对其发电机、变压器、母线和出线进行继电保护设计。
水力发电厂电气一次部分设计罗开元
实用文档发电厂电气部分电气设计报告题目:水力发电厂电气一次部分设计班级: K0312417:罗开元学号: K031241723老师:高仕红2015年 07 月 06 日信息工程学院课程设计任务书摘要本文为4×15MW水力发电厂电气一次部分设计。
通过对原始资料的详细分析,根据设计任务书的要求,进行了电气主接线方案的经济技术比较,厂用电设计,短路电流计算和电气设备的选择和校验,配电装置设计。
编制了设计说明书,绘制了主接线图,厂用电接线图。
关键字:主接线、短路计算、设备选择、配电装置、设计说明书、主接线图、厂用电AbstractThis article is 4 x 15 mw hydropower plant electrical part design at a time. Through detailed analysis of original data, according to the requirements of the design plan descriptions of the economic and technical comparison, the main electrical wiring scheme design of auxiliary power, short circuit current calculation and selection of electrical equipment and calibration, power distribution equipment design. Compiled the design specification, draw the main wiring diagram, auxiliary power wiring diagram.The keyword :The main connection, short circuit calculation, equipment selection, power distribution equipment, design specifications, main wiring diagram, auxiliary power目录1综合课程设计任务 (2)1.1题目…………………………………………………………………................ .21.2原始资料 (2)1.3设计任务 (2)1.4设计成果 (2)1.5备注 (2)2、发电厂电气主接线设计 (3)2.1主接线的方案设计 (3)2.2主接线方案的经济技术比较 (5)3、短路电流计算 (11)4、导体,电器设备选择及校验 (15)4.1导体设备选择概述 (15)4.2导体的选择与校验 (15)4.3导体和电气设备的选择成果表 (17)5、配电装置设计 (20)参考文献 (21)附录 (22)1、综合课程设计任务1.1题目水力发电厂电气一次系统设计1.2原始资料(1城镇名称工业发展远景负荷增长A 农业用电、地方小型工业10MWB 有色金属、煤、钢铁企业120MWC 化工、纺织、水泥55MWD 钢铁、机械制造、化肥、农机厂115MWE 食品工业、农业用电、轻工业29MW(2度34.1℃,户外最低气温40.1℃;水电站装机4x15MW,最大利用小时数5000小时,110kV 出现3回,其中一回线供20MW的I类负荷,水电站附近负荷3MW(不包括自用电和枢纽用电),全系统最大负荷340MW,最小负荷225MW。
发电厂电气部分第五章 厂用电接线及设计(三)
发电厂变电所电气主系统
10
第三节
不同类型发电厂的厂用电接线
(2)公用负荷由两段厂用公用母线(C1和C2)分担。正常运行时,两台启动/备用
变压器各带一段公用母线(亦称公用段),两段公用母线分开运行。由于启动/备用 变压器常带公用负荷,故又称其为公用备用变压器。
发电厂变电所电气主系统
11
第三节
不同类型发电厂的厂用电接线
发电厂变电所电气主系统
17
第三节
不同类型发电厂的厂用电接线
启动/备用变压器10kV侧通过共箱母线连接到每台机组的四段10kV工作母线上作
为备用电源,A、B段10kV母线由第一台启动/备用变压器的两个低压分裂绕组经共 箱母线引接;C、D段10kV母线由第二台启动/备用变压器的两个低压分裂绕组经共 箱母线引接。
发电厂变电所电气主系统
27
第三节
不同类型发电厂的厂用电接线
对于中型变电站或装有调相机的变电站,通常都装设2台站用变压器,分别接在 变电站低压母线的不同分段上,380V站用电母线采用低压断路器(即自动空气开关) 进行分段,并以低压成套配电装置供电。 小型变电站,大多只装一台站用变压器,从变电站低压母线上引接,站用变压 器二次侧为380/220V中性点直接接地的三相四线制系统。
发电厂变电所电气主系统
21
第三节
不同类型发电厂的厂用电接线
水电厂的厂用电接线也都采用单母线分段形式。
中、小型水电厂通常厂用母线只分为两段,由两台厂用变压器以暗备用方式给 两段厂用母线供电; 大容量水电厂,厂用母线则按机组台数分段,每段由单独厂用变压器供电,并 设置专用备用变压器。 为了供给厂外坝区闸门及水利枢纽防洪、灌溉取水、船闸或升船机、筏道、鱼 梯等设施用电,可设专用坝区变压器,按其距主厂房远近、负荷大小以及发电机电 压等条件,可采用6kV或10kV电压供电,其余厂用电负荷均以380/220V供电。
水电站电气一次部分设计任务书
水电站电气一次部分设计任务书一、目的与意义1、结合毕业设计任务,加深对所学知识内在联系的理解,并能灵活地加以综合应用。
2、根据所学的知识及课程设计任务,学会提出问题、解决问题,最终将知识转化为能力。
3、通过课程设计的实践,熟悉工程设计的全过程,掌握工程设计的思想、方法、手段,树立必要的工程概念,培养一丝不苟的求实态度。
4、掌握资料的收集、工程计算、工程技术图纸的绘制标准以及绘制方法。
设计报告的撰写等。
二、原始资料1、待建水电站概况待建水电站220KV出线3回,其中两回220KV线路与系统相连,另一回220KV线路与一220KV变电站相连。
110KV出线四回,其中两回送铜山岭有色金属矿,另两回分别送水坼口变电站和大沃集变电站。
考虑到该水电站在系统中的地位、位置,220KV及110KV出线各预留1回。
待建水电站与系统间的地理连接图见附件一。
3、其他220KV及110KV线路参数:正序电抗为0.4Ω/Km,零序电抗为正序电抗的4倍。
水电长的自用电按装机容量的0.5%考虑。
三、设计内容本课程设计的内容包括水电站电气一次部分的主要内容。
课程设计完成后所提交的毕业设计论文应包括如下内容。
1、负荷计算及主要变压器的选择;2、主接线方案设计、评价、比较与选择;3、短路设计计算过程及结果汇总表;4、主要高压电气设备的选择、校验计算及结果汇总表。
四、设计要求及注意事项1、附件一中水电站运行方式:风水季节4台机组满发,枯水季节考虑1台机组运行。
2、水电站电气主接线设计时,应至少考虑三种待选方案,经过技术性(主要是供电可靠性、运行灵活性)、经济性(主要是设备投资)比较后,确定推选方案。
3、对于推荐方案,要进行详细的短路电路计算(包括三项对称短路、单相接地短路计算),短路电流计算结果应汇总成表。
其他待选方案课不进行短路计算、电气设备的选择与校验等工作,但要给出电气主接简图。
4、对于推荐方案的电气主接线图,应在图中注明电气设备的型号、规格、参数等技术数据(相同设备可只在一处注明)。
水电厂电气部分
水电厂电气部分水电厂是一种用来发电的电力设施,以水为动力源。
与其他发电方式相比,水力发电具有污染少,可再生,成本低等优点。
水电厂的电气部分是整个设施的核心,控制着水流的流量,水轮机的转速和起动,发电机的输出电压和频率等重要的电气参数。
一、水电厂电气部分的组成水电厂电气部分主要包括以下几个部分:1. 发电机组:其作用是将机械能转化为电能,供应给电网或电力用户。
发电机组通常由水轮机、发电机及其相关控制系统组成。
2. 变电所:变电所是水电厂电气部分的一个关键部分,也是与电网连接的节点。
在变电所内,直流发电机的输出电压经过变压器升压,转变为与电网一致的交流电。
3. 控制系统:水电厂的控制系统主要包括水流控制系统和水轮机控制系统两部分。
水流控制系统主要控制水位,水流速度等水源参数,确保水流稳定;水轮机控制系统主要控制水轮机的转速和起动等参数,以保证发电机组的正常运行。
4. 监控系统:水电厂的监控系统主要用来监控发电机组的运行状态,如输出电压、输出电流、发电机的温度和振动等。
监控系统可以提供及时的报警和故障诊断,以保证发电机组的安全运行。
二、水电厂电气部分的工作原理水电厂的电气部分的工作原理可以简单概括为:水从大坝上部通过水管进入水轮机的转轮中,在叶片的作用下轰轰地转动,带动发电机组的转子旋转,通过电磁感应作用,在线圈中产生电动势,完成能量转换。
发电机组的工作流程可以分为并联和同步两个阶段。
并联阶段,将电机接入电网时,发电机会通过调节调速器来增加其输出功率,逐渐达到与电网同步的过程。
同步阶段,发电机与电网主同频后,其输出电功率稳定,可以输出稳定的电能。
三、水电厂电气部分的典型问题1. 系统故障:由于水电厂电气部分由多个子系统组成,如果任何一个子系统出现故障,都会影响整个水电厂的正常运行。
常见的故障有电路故障、电容器老化、绝缘老化、通风系统故障等。
2. 难以控制水位:水电站的水位是一个非常重要的参数,它影响着水力能的大小和水轮机转速的控制,同时也对水电站运行的稳定性产生影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
摘要本次设计是水电厂电气部分设计,根据原始材料该水电站的总装机容量为3×34=102 MW。
低压侧10kV高压侧为220Kv,一回出线与系统相连,水电厂的厂用电率一般为%。
根据所给出的原始资料该电厂不为大型电厂,主要承担基荷和调度使用。
拟定三种电气主接线方案,然后对这三种方案进行可靠性、经济性和灵活性比较后,保留两种较合理的方案,最后通过定量的技术经济比较确定最终的电气主接线方案。
在对系统各种可能发生的短路故障分析计算的基础上,进行了电气设备和导体的选择校验设计。
目录附录...................................................................................................................................... .29第一部分 设计说明书原始资料63×34MW 水利水力发电厂电气初设计水电厂装机容量3×34MW ,机组=max T 4500小时。
,当地年平均最高气温30℃,海拔600m ,地震烈度6级。
土壤电阻率400Ω·m ,无其他特殊环境条件。
(1)主变压器采用SFPL 7-40000型,采用Y 0 /△-11接线方式,低压侧电压,高压侧242±2×%。
(2)发电机额定电压,8.0cos =ϕ5,次暂态电抗18.0"=d x (标么值)。
(3)继电保护:主保护动作时间,后备保护动作时间3s ,断路器采用SW 6-220型,动作时间,固有分闸时间。
(4)厂用电:无高压厂用电气设备。
(5)接入系统:一回220kV,14km架空线路接入枢纽变电所,系统容量按无限大考虑,地区变电所母线最大短路电流27KA(周期分量,并计入十年发展),线路阻抗Ω/km。
第一章对原始资料的分析根据原始资料,本电厂是中小型发电厂,基本不承担负荷。
主要与220KV系统相连,由资料我们可知,10kV侧可以直接承担厂用供电,还可以供附近工厂用电。
这里有两电压等级,分别是10kV, 220kV,由10kV升高为220kV通过一回架空线与220kV系统相连。
1主接线设计的基本要求主接线设计的合理性直接影响电力系统运行的可靠性,灵活性及对电器的选择、配电装置、继电保护、自动控制装置和控制方式的拟定都有决定性的关系。
根据《电力工程电气设计手册(电气一次部分)》中有关规定:“变电所的电气主接线应根据该变电所在电力系统中的地位,变电所的规划容量、负荷性质、线路、变压器连接元件总数、设备特点等条件确定。
并综合考虑供电可靠、运行灵活、操作检修方便、投资节约和便于过渡或扩建等要求”。
主接线设计的基本要求如下:1可靠性所谓可靠性是指主接线能可靠的运行工作,以保证对用户不间断供电。
衡量可靠性的客观标准是运行实践,经过长期运行实践的考验,对以往所采用的主接线,优先采用。
主接线的可靠性是它的各组成元件,包括一、二次设备部分在运行中可靠性的综合。
同时,可靠性不是绝对的而是相对的。
可能一种主接线对某些变电所是可靠的,而对另一些变电所可能就不是可靠的。
评价主接线方式可靠的标志是:(1)线路、母线(包括母线侧隔离刀闸)等故障或检修时,停电范围的大小和停电时间的长短,能否保证对一类、二类负荷的供电。
(2)线路、断路器、母线故障和检修时,停运线路的回数和停运时间的长短,以及能否保证对重要用户的供电。
(3)变电所全部停电的可能性。
(4)大型机组突然停电,对电力系统稳定运行的影响与后果。
2灵活性电气主接线应能适应各种运行状态,并能灵活地进行运行方式的转换,灵活性主要包括以下几个方面:(1)操作的方便性:电气主接线应该在满足可靠性的条件下,接线简单,操作方便,尽可能地使操作步骤少,以便于运行人员掌握,不致在操作过程中出差错。
(2)调度的方便性:电气主接线在正常运行时,要能根据调度要求,方便地改变运行方式,并且在发生事故时,要能尽快地切除故障,使停电时间最短,影响范围最小,不致过多地影响对用户的供电和破坏系统的稳定运行。
(3)扩建的方便性:对将来要扩建的发电厂,其接线必须具有扩建的方便性。
尤其是火电厂,在设计主接线时应留有发展扩建的余地。
设计时不仅要考虑最终接线的实现,还要考虑到从初期接线到最终接线的可能和分段施工的可行方案,使其尽可能地不影响连续供电或在停电时间最短的情况下,将来能顺利完成过渡方案的实施,使改造工作量最少。
3 经济性主接线的经济性和可靠性之间经常存在矛盾,所以应在满足可靠性和灵活性的前提下做到经济合理。
经济性主要从以下几个方面考虑:(1)节省一次投资。
主接线应简单清晰,并要适当采取限制短路电流的措施,以节省开关电器数量、选用价廉的电器或轻型电器,以便降低投资。
(2)占地面积少。
主接线设计要为配电装置布置创造节约土地的条件,尽可能使占地面积少;同时应注意节约搬迁费用、安装费用和外汇费用。
对大容量发电厂或变电站,在可能和允许条件下,应采取一次设计,分期投资、投建,尽快发挥经济效益。
(3)电能损耗少。
在发电厂或变电站中,电能损耗主要来自变压器,应经济合理地选择变压器的形式、容量和台数,尽量避免两次变压而增加电能损耗。
第二章电气主接线设计原始资料分析根据设计任务书所提供的资料可知:该水电站为典型的小水电,不担任重要负荷的供电,对设计的可靠性、安全性、灵活性等没有很严格的要求,拟定1~2台变压器。
,周围的环境和气候对设备的选择的制约也不大。
综上,在设计中要充分分析所给的原始资料,同时结合实际的情况,做到设计的方案具有可靠性、安全性、经济性等。
电气主接线设计依据电气主接线设计是水电站电气设计的主体。
它与电力系统、枢纽条件、电站动能参数以及电站运行的可靠性、经济性等密切相关,并对电气布置、设备选择、继电保护和控制方式等都有较大的影响,必须紧密结合所在电力系统和电站的具体情况,全面地分析有关影响因素,正确处理它们之间的关系,通过技术经济比较,合理地选定接线方案。
主接线设计的一般步骤1、对设计依据和基础资料进行综合分析。
2、确定主变的容量和台数,拟定可能采用的主接线形式。
3、论证是否需要限制短路电流,并采取合理的措施。
4、对选出来的方案进行技术和经济综合比较,确定最佳主接线方案。
发电机电压(主)接线方案10KV侧根据我国现行的规范和成熟的运行经验,联系本小水电站的工程实际,满足可靠性、灵活性和经济性的前提下,发电机电压接线可采纳的接线方式有以下三种:(一)单母线接线(图)图(1)优点:设备少,接线清晰,经济性好,操作简单方便,不易误操作,便于采用成套配电装置,并且母线便于向两端延伸,方便扩建。
(2)缺点:可靠性偏差,母线或母线隔离开关检修或故障时,所有回路都要停止工作,也就是要造成全厂长期停电。
调度是很不方便,电源只能并列运行,不能分裂运行,并且线路侧发生短路时,有较大的短路电流。
(3)一般适用范围:一般只用在出现回路少,并且没有重要负荷的发电厂。
(二)单元接线(图)图单元接线示意图(1)优点:发电机与主变压器容量相同,接线最简明清晰,故障影响范围最小,运行可靠、灵活;发电机电压设备最少,布置最简单方便,维护工作量也最小;继电保护简单。
(2)缺点:主变压器与高压断路器数量多,增加布置场地与设备的投资;主变压器高压侧出线回路多,布置复杂,对简化高压侧接线不利;主变压器故障时影响机组送电。
(3)一般适用范围:单机容量一般在100MW及以上机组,且台数在6台及以下者;单机容量在45MW~80MW之间,经经济比较采用其它接线方式不合适时。
(三)扩大单元接线(图)图扩大单元接线示意图(1)优点:接线简单清晰,运行维护方便;与单元接线比较,减少主变压器台数及其相应的高压设备,缩小布置场地,节省投资;与单元接线比较,任一机组停机,不影响厂用电源供电,本单元两台机组停机,仍可继续有系统主变压器倒送;减少主变压器高压侧出线,可简化布置和高压侧接线。
(2)缺点:主变压器故障或检修时,两台机组容量不能送出;增加两台低压侧断路器,且增大发电机电压短路容量,对大型变压器低压侧可用分裂线圈以限制短路容量。
(3)一般适用范围:适应范围较广,能较好的适应水电站布置的特点,只要电力系统运行和水库调节性能允许,一般都可使用;当水电站只有一个扩大单元时,除满足系统允许条件外,应注意避免在主变压器回路故障或检修时造成大量弃水、损失电能和影响下游供水,同时还应考虑有可靠的外来厂用电源。
(四) 关于单元接线中装设断路器问题单元接线的发电机电压回路中,具备下列情况之一者,可考虑装设断路器:(1)担任尖峰负荷的水电站,经常有可能全厂停机,而机组启动、排水、照明等需通过变压器向厂用变倒送电,此时,可在接有厂用变压器的单元中装设断路器。
(2)在单元回路分支线上接有近区负荷者。
(3)当单元之间要求设置联络母线时,应考虑加装发电机电压断路器。
综合考虑该单元接线不需要装设断路器主接线方案拟定220Kv侧由于本电站是小水电,不承担主要负荷,没有重要机端负荷,从接线的可靠性、经济性和灵活性考虑,在我国运行的成熟经验一般采用单母线接线方式。
所以本电站,220Kv侧采用单母线接线。
(一)根据以上三种主接线方式,并结合本设计水电站的实际,现拟定以下三种电气主接线方案(单相示意图):(1)单母线接线其接线示意图如图:图单母线接线方案(2)单元接线其接线示意图如图:图单元接线方案(3)扩大单元接线其接线示意图如图:图扩大单元接线(二)主接线方案初步比较:由以上三种接线方案的优缺点分析和接线示意图,本着可靠性、灵活性和经济性的原则,结合电厂实际综合分析,可以得出:单母线和扩大单元接线相比较,其可靠性和灵活性都很相近,厂用电都是在发电机侧取得,然而本电站只有两台发电机,比较特殊,所以单母线和扩大单元接线形式相近。
从接线图中可以明显地看出单母线接线低压侧多用三个(三相)断路器和三个(三相)隔离开关,增加了一次投资,同时也增加了其继电保护的复杂程度。
所以可以明显淘汰单母线接线方案,从而保留扩大单元接线(方案1)和单元接线方案(方案2)。
(三)主接线方案的确定技术比较:方案的技术特性分析,一般从以下几个方面进行分析:1、供电的可靠性;2、运行上的安全和灵活性;3、接线和继电保护的简化;4、维护与检修的方便等。
需要说明的是:在比较接线方案是,应估计到接线中发电机、变压器、线路、母线等的继电保护能否实现及其复杂程度。
然而经验表明,对任何接线方案都能实现可靠的继电保护,由于一次设备投资远远大于二次设备的投资,所以即使某个别元件保护复杂化,也不能作为不采用较经济接线方案的理由。
从供电的可靠性看:对于方案2,厂用电从两台发电机上取得,即使检修其中一台变压器和两机组停机电厂也不会停电,然而两台变压器同时故障的可能性非常小。
