最新~~~广州供电局配网电子化移交设备台帐填写规范(2011年6月22日修订)
关于广东电网公司变电站工程资料电子化移交的的要求
关于工程资料电子化移交的要求工程资料电子化移交因移交资料较多，为保证资料录入完整、审核地无遗漏和及时移交，根据移交流程要求如下：
一、台帐电子化移交
1、台帐结构按省公司最新《广东电网主网设备台帐规范》建立，设备注意不要选错类别，具体见附件1；
2、台帐基本信息和技术参数录入应齐全，否则不予验收；
3、台帐在验收前向变电部提供设备电子化移交设备信息表格，按同类别设备制作成一个Excel文件，每个设备一个工作表，每个工作表命名按：电压等级+间隔名称+相别命名，如：变电设施_一次设备_避雷器.xls表；三相一体不用相别，如：变电设施_一次设备_断路器.xls，具体见设备电子信息表格目录、附件2：广东电网公司电网设备电子化移交设备信息表格；
4、台帐在变电部验收前提供电子版设备铭牌相片（二次设备除提供屏柜铭牌相片外，还需提供各装置面板相片），见附件3：设备电子化移交设备铭牌相片、设备铭牌相片文件目录；
5、移交流程：基建工程移交流程图、大修技改移交流程图（不同颜色部分为修改内容）
二、工程资料电子文档移交
1、电子文档按附件4：广东电网公司电网工程建设资料电子化移交工程资料电子文档分类，移交文夹件及内容见附件5：电子文档移交汇总；
2、竣工图纸按间隔提供图纸，每一间隔一种类别一份；
3、有些供电局电子文档另有要求，应按当地供电局要求增加相关资料，如深圳供电局电源班见附件6：深圳供电局电源班电源设备基本信息一览表。
三、备品备件移交
1、移交前提供备品备件移交清单；
2、移交前提供设备技术协议书；
3、移交清单表：附件6设备备品备件工器具移交清单
四、设备台帐、竣工资料移交时序表。
输电线路设备台账规范(试行稿)
输电线路设备台账规范（试行）中国南方电网有限责任公司2014年6月说明1．为规范南方电网公司输电线路设备台账管理，特制定《输电线路设备台账规范》。
2．本规范定义输电线路由n个杆塔单元组成，每个杆塔单元包括本基杆塔、金具、绝缘子、基础、接地装置、防雷设施、拉线系统、耐张塔引流线及金具、杆塔两侧的防振金具和所有附属设施，以及本基杆塔大号侧档内导线、地线、接续金具、导线间隔棒等。
3、本规范定义电缆线中由n个电缆接头单元及电缆管廊组成，每个电缆接头单元包含终端或中间接头本身及向大号侧至下一终端或中间接头前所包含的电缆、接地线及其它附属设施为本电缆接头单元设备，不包含大号侧终端或中间接头，大号侧归入下一电缆接头单元。
这种设计思路在传统的以“线”为单位的设备管理模式基础上，实现了分“段或点”为单位管理的转变，有利于在输电设备上推行状态检修和精益化管理。
4．设备台账采取树状结构：1)第一层为按电压等级划分线路，如500kV,400kV,220kV,132kV,110kV,35kV（可根据实际情况适当增减）；2)第二层为各电压等级下具体线路；3)第三层为杆塔单元，电缆接头单元、电缆管廊；5．该台账规范中使用三种颜色来划分功能位置，物理设备和部件。
其中用蓝色标识功能位置，绿色标识物理设备，黄色标识部件，红色标识说明。
6．该台账规范凡出现“X”表示是需要根据实际设备台账命名情况替换的字符。
“X”表示数字或字符，如：“X杆塔单元”可替换为“N1杆塔单元”等。
7．该台账结构适用于所有类型的输电线路。
8．杆塔单元包括：杆塔大号侧的导、地线，杆塔本体所有设备，如杆塔、绝缘子、各类金具、附属设施等。
9、电缆接头单元包括：终端或中间接头本身及向大号侧至下一终端或中间接头前所包含的电缆、接地线及其它附属设施为本电缆接头单元设备，不包含大号侧终端或中间接头，大号侧归入下一电缆接头单元。
10、电缆管廊按本工井大号侧附属设施、通风设施、照明设施等归入本工井单元。

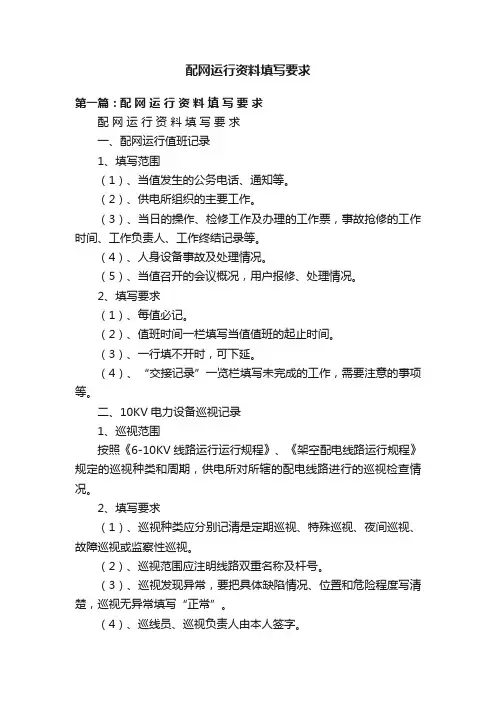

配网运行资料填写要求
配网运行资料填写要求第一篇：配网运行资料填写要求配网运行资料填写要求一、配网运行值班记录1、填写范围（1）、当值发生的公务电话、通知等。
（2）、供电所组织的主要工作。
（3）、当日的操作、检修工作及办理的工作票，事故抢修的工作时间、工作负责人、工作终结记录等。
（4）、人身设备事故及处理情况。
（5）、当值召开的会议概况，用户报修、处理情况。
2、填写要求（1）、每值必记。
（2）、值班时间一栏填写当值值班的起止时间。
（3）、一行填不开时，可下延。
（4）、“交接记录”一览栏填写未完成的工作，需要注意的事项等。
二、10KV电力设备巡视记录1、巡视范围按照《6-10KV线路运行运行规程》、《架空配电线路运行规程》规定的巡视种类和周期，供电所对所辖的配电线路进行的巡视检查情况。
2、填写要求（1）、巡视种类应分别记清是定期巡视、特殊巡视、夜间巡视、故障巡视或监察性巡视。
（2）、巡视范围应注明线路双重名称及杆号。
（3）、巡视发现异常，要把具体缺陷情况、位置和危险程度写清楚，巡视无异常填写“正常”。
（4）、巡线员、巡视负责人由本人签字。
三、设备缺陷记录1、填写范围设备缺陷记录应填写运行中的高压线路及配电室内的配电装置存在的缺陷。
2、填写要求（1）、发现时间、消缺时间要写明年、月、日。
（2）、发现人、处理人要由本人签字。
（3）、缺陷内容应同“值班记录”、“巡线记录”中的相关内容相对应。
四、高压线路、设备检修记录1、填写范围高压设备检修记录应填写高压线路、设备的清扫、检修和缺陷处理等。
2、填写要求（1）、检修日期要填清年、月、日。
（2）、线路名称要填写双重名称，设备名称要填写全称。
（3）、检修内容要简明扼要，准确具体。
（4）、检修人一栏填写工作负责人姓名，验收人填写组织本次验收的负责人姓名。
五、停送电记录1、填写范围停送电记录应填写所辖10KV配电线路（包括支线）的停送电。
2、填写要求（1）、停电范围：写明线路名称及起止杆号。

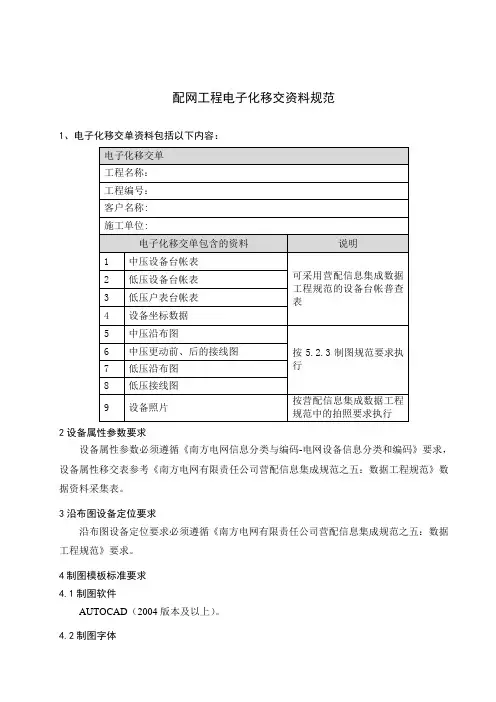

配网工程电子化移交资料规范
配网工程电子化移交资料规范
1、电子化移交单资料包括以下内容：
2设备属性参数要求
设备属性参数必须遵循《南方电网信息分类与编码-电网设备信息分类和编码》要求，设备属性移交表参考《南方电网有限责任公司营配信息集成规范之五：数据工程规范》数据资料采集表。
3沿布图设备定位要求
沿布图设备定位要求必须遵循《南方电网有限责任公司营配信息集成规范之五：数据工程规范》要求。
4制图模板标准要求
4.1制图软件
AUTOCAD（2004版本及以上）。
4.2制图字体
字体使用设置如下：SHX 字体为txtd；大字体为HZTXT；高度为4（当比例为1：1000时），宽度比例为0.7。
注：图纸名称字体高度设置为5。
4.3制图图例要求
4.4制图线形要求
虚线选用X6，线形比例设置为2（当图纸比例为1：1000 时），其它选用实线。
（线形比例设置命令：LTS）
4.5沿布图的制图比例
缩小比例：1:100、1:150、1:200、1:250、1:300、1:500、1:1000、1:2000、1:5000、1:10000（注：沿布图应为各供电单位GIS地图，总平面路径图才能用小于或等于1：5000 比例，其它路径图不能用小于1：2000 的比例）放大比例：50:1、20:1、10:1、5:1、4:1、2.5:1、2:1。
5其他
同一路径多根电缆时采用偏移命令分开绘制，1：1000 时偏移量1.5。
6照片
设备照片必须遵循《南方电网有限责任公司营配信息集成规范之五：数据工程规范》要求。
南方电网公司电子化移交变更单
ZW32—12/630A
隔离开关
GW9-10/1000A
避雷器
Y5WS-17/50FT
本工程已拆除的主材设备
名称
型号规格
数量
生产厂家
所接变电站馈线
备注
线路设备命名编号情况
设备名称
设备双编号
设备名称
设备双编号
真空开关
隔离开关
施工
单位
编制：日期:
主管:日期：
营业部
业扩员：日期:
业扩(客服）班长：日期：
变更前的有关结线简图（用黑色线)
变更后的有关结线简图及产权分界点（用红色线区分)
验收
确认
配电(班)所确认签证：
配电部专业室确认签证:
说明：
1)此表由施工单位在业扩工程竣工验收前完成编制,一式两份。
2)施工单位及营业部业扩班确认签字后,一份交配电部作为业扩工程设备变更电子化移交依据，一份由配电部签名确认后返回扩业班，作为用户档案资料在用户业扩工程工作单归档后存档。
博罗供电局营配一体电子化移交
业扩工程线路设备变更通知单
编制日期:2012年06月24日
工程名称
长宁站F6－球岗站F3环网工程工源自编号2009BLFB044
工程性质
业扩
工程地址
施工单位
惠州市江北电力工程有限公司
投运日期
工作负责人
工作负责人联系电话
名称
型号规格
数量
生产厂家
所接变电站馈线
备注
本工程新增的主材设备
3)施工单位在提交本表时,需同时向营业部及配电部提交电子文档。
广州供电局配网基建工程建设情况汇报(6.11定稿)
我局配网工程管理采取从市局到各区（市）局，再到供电所的三级管理模式
负责项目的全过程管理，制订相关制度、技术标准；制定各区（市）局的 市局 年度考核任务和任务节点表；组织开展施工图纸设计、预算编制、工程造 配网分部 价、招标、物资材料上报、安全质量监督检查、一级竣工验收等工作。
区（市）局 根据年度考核任务和任务节点表，制订具体的工作方案，按要求完成各项 计划建设部 配网工程；
施工及监理单位根据安全技术交底内容及现场实 际情况，开展危险点、危险源的辨识工作，制定 相应的安全控制措施
施工项目负责人及工作负责人根据现场施工环境 和《配网工程施工作业指导书》编写施工方案， 并对施工人员进行安全技术交底
（二）配网工程的安全管理
市局
区（市）局、供电所
安全质量督导 工作小组
配网工程安全 生产委员会 安全管理人员对项 目进行安全管理， 负责组织配网工程 的现场质量安全检 查，发现问题马上 落实整改
四是严格执行配网项目变更管理规定，加强投资计划的执行力度。根据有关法规要求， 组织全局配网工程的施工招标工作，合理控制工程造价。
（五）配网工程的进度管理
将工程施工计划等责任指标分解至各区（市）局（业主项目 市 局 部），并制定各项考核任务节点。
按节点要求完成各项配网工程。配网工程项目实行严格的合同制管理，施工、 按节点要求完成各项配网工程。配网工程项目实行严格的合同制管理，施工、
安全会议
开展安全检查及整 改落实工作，及时 组织贯彻上级有关 安全健康环境管理 要求
对配网施工现场 进行安全检查
检查时的评分作为监理、 检查时的评分作为监理、施工等参建单位下一年度评标工作的依据
（三）配网工程的质量管理
一级验收
■市局对配网工程质量进行指导、监督、检查，曾先后制定了《广州供电 局配网建设与改造工程实施规定》及《广州供电局配网建设与改造工程竣 工验收考评办法》，明确了各有关单位和人员工程质量管理职责。
输电管理所设备台帐电子化移交工作指南
输电管理所设备台帐电子化移交工作指南1、总则为提高工程设备台帐资料移交的及时性和准确性，实现电网工程数据与生产数据的集成，满足生产业务、管理应用需要，使电网工程资料电子化移交工作能高效、常态化运作，为实现资源共享，提供信息化支持。
结合本部门的实际情况制定本指南。
2、适用范围本规定适用于电网基建工程、大修技改和地方迁改工程。
3、相关文件3.1《中国南方电网有限责任公司基建工程移交管理规定》（Q/CSG213063-2011）3.2《广东电网公司电网工程资料电子化移交管理规定（试行）》（S.00.00.09/G100-0014-0909-6049）3.3《东莞供电局电网工程资料移交、保存和变更管理实施细则》4、相关部门职责和要求4.1运行分部负责组织协调电子化设备台帐的验收、接收，审核基建工程、大修技改和地方迁改工程电子化设备台帐信息的正确、完整性。
4.2生技分部负责大修技改和地方迁改工程组织设计、施工、监理等单位完成电子化移交，并移交给运行分部审核，负责对大修技改和地方迁改工程电子化移交进行监督作用，及时跟进设备台帐的移交情况。
4.3运行班组负责对电网基建工程、大修技改和地方迁改工程电子化设备台帐进行验收审查，确保设备台帐信息与实物相符。
5、设备台帐电子化移交流程和时间要求5.1输电线路基建工程设备台帐电子化移交流程：按设计单位＞施工单位＞监理单位＞基建部(项目管理部门) ＞运行班组＞运行分部的流程进行移交。
详见附录1。
5.2输电线路大修技改和地方迁改工程设备台帐电子化移交流程：按设计单位＞施工单位＞监理单位＞生技分部(项目管理部门) ＞运行班组＞运行分部的流程进行移交。
详见附录2。
设计单位：工程开工前7个工作日完成在“企业级资产管理系统”新建《东莞供电局电网基建工程资料电子化移交单》（基建工程，详见附录3）或《东莞供电局电网大修技改和地方迁改工程资料电子化移交单》（大修技改和地方迁改工程，详见附录4），录入电网工程项目新建或更动的设备结构和名称，并提交给施工单位。
广东电网公司输电设备台帐规范
广东电网公司输电设备台帐规范广东电网公司二００九年说明1．为规范广东电网公司输变电设备台帐管理，特制定《广东电网公司输电设备台帐规范》。
2．设备台帐采取树状结构：1)第一层按电压等级分为500kV,400kV,220kV,132kV,110kV,35kV（可根据实际情况适当增减）；2)第二层各电压等级下具体线路名称；3)第三层为杆塔，架空线段，电缆线段，导线中间接头，电缆终端头，电缆中间头，工井，电缆通道，附属设施，终端站场。
3．该台帐结构适用于所有类型的输电线路。
4．该台帐结构中除敷设方式外，线段的划分原则从电力系统资源的角度，以T接进行划分，而线段下的资产导线段则以接头划分。
5．杆塔的划分原则，跟着杆塔走的作为杆塔资产的部件放到杆塔下，而跟着线路走的则作为单独的设备与杆塔资产并级放到该塔功能位置下。
6．杆塔下的地线金具下的地线金具子件包括悬垂线夹，耐张线夹，修补管等，地线附件子件包括防震锤等。
导线金具包括导线附件和导线金具，如防震锤，间隔棒。
7．该台帐规范中使用三种颜色来划分功能位置，物理设备和部件。
其中用蓝色标识功能位置，绿色标识物理设备，黄色标识部件。
目录1输电设施 (5)1.1500kV (5)1.1.1.XXX线 (5)1.1.1.1.架空X段 (5)1.1.1.1.1.A相架空X段 (5)1.1.1.1.2.B相架空X段 (5)1.1.1.1.3.C相架空X段 (5)1.1.1.2.杆塔 (5)1.1.1.2.1.N1杆塔 (5)1.1.1.2.2.NX杆塔 (7)1.1.1.3.导线中间接头 (7)1.1.1.3.1.导线中间接头X (7)1.1.1.4.电缆X段 (7)1.1.1.5.电缆终端头 (7)1.1.1.5.1.XX电缆终端头 (7)1.1.1.6.电缆中间头 (8)1.1.1.6.1.XX电缆中间头 (8)1.1.1.7.工井 (9)1.1.1.7.1.XX工井 (9)1.1.1.8.电缆通道 (9)1.1.1.8.1.电缆沟 (9)1.1.1.8.2.槽盒 (9)1.1.1.8.3.排管 (9)1.1.1.8.4.桥架 (9)1.1.1.8.5.隧道 (9)1.1.1.9.附属设施 (10)1.1.1.9.1.XX避雷器 (10)1.1.1.9.2.XX回流线 (10)1.1.1.9.3.XX标志桩 (10)1.1.1.9.4.电缆标志牌 (10)1.1.1.9.5.油务设施 (10)1.1.1.9.6.压力罐 (10)1.1.1.9.7.输油管 (10)1.1.1.9.8.油型号 (10)1.1.1.9.9.穿墙套管 (10)1.1.1.10.终端站场 (10)1.1.1.10.1.XX终端站 (10)1.1.1.11.防护区 (11)1.1.1.11.1.保护区内林木 (11)1.1.1.11.2.交叉跨越 (11)1.1.1.11.3.构筑物 (11)1.1.1.11.4.采石场 (11)1.1.1.11.5.大跨越 (11)1.1.1.11.6.特殊区域 (11)1.2220kV (12)1.2.1.XXX线(同500kV线) (12)1.3110kV (12)1.3.1.XXX线(同500kV线) (12)1.435kV (12)1.4.1.XXX线(同500kV线) (12)输电线路设备台帐典型结构1 输电设施1.1500kV1.1.1.XXX线1.1.1.1.架空X段1.1.1.1.1.A相架空X段1.1.1.1.2.B相架空X段1.1.1.1.3.C相架空X段1.1.1.2.杆塔1.1.1.2.1.N1杆塔1.1.1.2.1.1.杆塔1.1.1.2.1.1.1.XX架空地线(XX耦合地线)1.1.1.2.1.1.1.1.左X地线1.1.1.2.1.1.1.2.右X地线1.1.1.2.1.1.2.地线金具1.1.1.2.1.1.2.1.地线金具1.1.1.2.1.1.2.2.地线附件1.1.1.2.1.1.3.杆塔拉线1.1.1.2.1.1.4.杆塔基础1.1.1.2.1.1.5.接地装置1.1.1.2.1.1.6.警告牌1.1.1.2.1.1.7.警示牌1.1.1.2.1.1.8.人工鸟笼1.1.1.2.1.1.9.防护设施1.1.1.2.1.1.9.1.挡土墙及护坡1.1.1.2.1.1.9.2.排水沟1.1.1.2.1.1.10.通信光缆附件1.1.1.2.1.1.10.1.接头盒1.1.1.2.1.1.10.2.通信金具1.1.1.2.1.1.11.相间间隔棒1.1.1.2.1.1.12.防高空坠落装置1.1.1.2.1.2.导线金具1.1.1.2.1.2.1.A相金具1.1.1.2.1.2.2.B相金具1.1.1.2.1.2.3.C相金具1.1.1.2.1.3.绝缘子串1.1.1.2.1.3.1.A相绝缘子串1.1.1.2.1.3.1.1.绝缘子1.1.1.2.1.3.1.2.金具1.1.1.2.1.3.2.B相绝缘子串1.1.1.2.1.3.2.1.绝缘子1.1.1.2.1.3.2.2.金具1.1.1.2.1.3.3.C相绝缘子串1.1.1.2.1.3.3.1.绝缘子1.1.1.2.1.3.3.2.金具1.1.1.2.1.4.线路避雷器1.1.1.2.1.4.1.A相线路避雷器1.1.1.2.1.4.2.B相线路避雷器1.1.1.2.1.4.3.C相线路避雷器1.1.1.2.1.5.标志牌1.1.1.2.1.5.1.相序牌1.1.1.2.1.5.2.杆号牌1.1.1.2.1.5.3.回路色标牌1.1.1.2.1.6.防鸟设施1.1.1.2.1.6.1.A相驱鸟器1.1.1.2.1.6.2.B相驱鸟器1.1.1.2.1.6.3.C相驱鸟器1.1.1.2.1.7.盐密测试模拟绝缘子串1.1.1.2.1.7.1.普通模拟绝缘子串1.1.1.2.1.7.2.饱和系数模拟绝缘子串1.1.1.2.2.NX杆塔1.1.1.3.导线中间接头1.1.1.3.1.导线中间接头X1.1.1.3.1.1.A相中间接头X1.1.1.3.1.2.B相中间接头X1.1.1.3.1.3.C相中间接头X1.1.1.4.电缆X段1.1.1.4.1.1.A相电缆X段1.1.1.4.1.2.B相电缆X段1.1.1.4.1.3.C相电缆X段1.1.1.5.电缆终端头1.1.1.5.1.XX电缆终端头1.1.1.5.1.1.XXA相终端头1.1.1.5.1.2.XXB相终端头1.1.1.5.1.3.XXC相终端头1.1.1.5.1.4.XX接地箱1.1.1.5.1.4.1.A相保护器1.1.1.5.1.4.2.B相保护器1.1.1.5.1.4.3.C相保护器1.1.1.5.1.5.XX接地线1.1.1.5.1.5.1.A相接地线1.1.1.5.1.5.2.B相接地线1.1.1.5.1.5.3.C相接地线1.1.1.5.1.5.4.总接地线1.1.1.6.电缆中间头1.1.1.6.1.XX电缆中间头1.1.1.6.1.1.XXA相中间头1.1.1.6.1.2.XXB相中间头1.1.1.6.1.3.XXC相中间头1.1.1.6.1.4.XX接地箱1.1.1.6.1.4.1.A相保护器1.1.1.6.1.4.2.B相保护器1.1.1.6.1.4.3.C相保护器1.1.1.6.1.5.XX接地线1.1.1.6.1.5.1.A相接地线1.1.1.6.1.5.2.B相接地线1.1.1.6.1.5.3.C相接地线1.1.1.6.1.5.4.总接地线1.1.1.7.工井1.1.1.7.1.XX工井1.1.1.7.1.1.XX工井1.1.1.7.1.1.1.接地网1.1.1.7.1.1.2.接地箱工井1.1.1.8.电缆通道1.1.1.8.1.电缆沟1.1.1.8.2.槽盒1.1.1.8.3.排管1.1.1.8.4.桥架1.1.1.8.5.隧道1.1.1.8.5.1.电源设施1.1.1.8.5.2.通风设施1.1.1.8.5.2.1.通风井1.1.1.8.5.2.2.抽风机1.1.1.8.5.2.3.控制装置1.1.1.8.5.3.照明设施1.1.1.8.5.3.1.灯1.1.1.8.5.3.2.电源线1.1.1.8.5.3.3.开关1.1.1.8.5.4.排水设施1.1.1.8.5.4.1.排水沟1.1.1.8.5.4.2.水泵1.1.1.8.5.5.消防设施1.1.1.8.5.5.1.消防装置1.1.1.8.5.5.2.出入口1.1.1.8.5.6.监控设施1.1.1.9.附属设施1.1.1.9.1.XX避雷器1.1.1.9.1.1.A相避雷器1.1.1.9.1.1.1.计数器1.1.1.9.1.2.B相避雷器1.1.1.9.1.2.1.计数器1.1.1.9.1.3.C相避雷器1.1.1.9.1.3.1.计数器1.1.1.9.2.XX回流线1.1.1.9.3.XX标志桩1.1.1.9.4.电缆标志牌1.1.1.9.5.油务设施1.1.1.9.6.压力罐1.1.1.9.7.输油管1.1.1.9.8.油型号1.1.1.9.9.穿墙套管1.1.1.10.终端站场1.1.1.10.1.XX终端站1.1.1.10.1.1.XX终端站1.1.1.10.1.1.1.构架1.1.1.10.1.1.2.附属设施1.1.1.10.1.1.2.1.地网1.1.1.10.1.1.2.2.围墙1.1.1.10.1.1.2.3.防盗网1.1.1.10.1.1.2.4.大门1.1.1.10.1.1.2.5.卡码1.1.1.10.1.1.2.6.标志牌1.1.1.10.1.1.2.7.相序牌1.1.1.10.1.1.2.8.杆号牌1.1.1.10.1.1.2.9.警告牌1.1.1.10.1.1.2.10.警示牌1.1.1.10.1.1.3.监控设施1.1.1.11.防护区1.1.1.11.1.保护区内林木1.1.1.11.2.交叉跨越1.1.1.11.3.构筑物1.1.1.11.4.采石场1.1.1.11.5.大跨越1.1.1.11.6.特殊区域1.1.1.11.6.1.鸟害区1.1.1.11.6.2.雷害区1.1.1.11.6.3.重污区1.1.1.11.6.4.重冰区1.1.1.11.6.5.洪水冲刷区1.1.1.11.6.6.滑坡沉陷区1.1.1.11.6.7.微气候区1.1.1.11.6.8.蚁害区1.1.1.11.6.9.腐蚀区111.2220kV1.2.1.XXX线(同500kV线)1.3110kV1.3.1.XXX线(同500kV线)1.435kV1.4.1.XXX线(同500kV线)12。
最新变电站单元一次设备台帐录入规范
精品文档PMS变电站单元、一次设备台帐录入规范国家电网公司生产管理信息系统已经在安徽省公司运行，为规范省、地市、县公司生产管理信息系统中基础数据，提高生产管理信息系统各模块的应用水平，特制定本手册，用以指导各单位的基础数据录入工作。
其中文章中设备参数说明表格中“录入方式要求”专指系统中手工录入时的方式要求。
录入规范标准参照《国家电网公司生产运行管理信息规范（试行）》、《安徽省设备命名规范(0807修改版)》。
==1变电站信息=====1.1变电单元编号名称文字信息规范=======1.11====主变、站用变等编号统一为“#”在前，编号在后，如“#1、#2”；====1.12====母线及线路序号用罗马全角数字“Ⅰ，Ⅱ，Ⅲ，Ⅳ”等，不能用英文字母“I”的组合，如“II，III，IV”；====1.13====电压单位用“kV”，注意区分大小写，不能用“KV,kv,Kv”；====1.14====名称编号中的非汉字字符一律使用半角字符，且不能有空隔及/\'”%&*$等字符。
如编号中“-”用半角，不能用全角“－”；数字用“123……”等，不能用“１２３……”。
精品文档．精品文档== 变电站单元信息==2===2.1变电站单元分类===类单元，分别是：出线单元、变压器单元、母线单元、母联（分10单元分类为接线中开关单元、旁路单元、站用变（接地变）单元、电容3/2段）开关单元、器单元、电抗器单元、公用单元。
各类单元包括的设精品文档===2.2变电站单元名称编号规范=======单元编号====2.21；主变单元编号502302，出线单元和有断路器的单元编号为断路器编号，如；其它间隔单元编号可为空。
，#2为主变编号，如#1====单元双重名称====2.22无断路器的单元直接以单”命名，有断路器的单元以“单元名称+断路器编号分，旁路/，分段2700，母联700元名称命名。
如：#1主变2701，旁路2710电容器；母线主变；35kV#13857；#1段3850，繁东线2752，35kV#2电容器旁路母220kVⅠ母线、220kVⅡ段母线，电压等级+段号，如220kV 单元命名为线。
配网设备台帐移交资料清单
序号
资料明细列表
客户工程
技改、修理
农、配网工程
备注
图纸类（验收前需提供，需现场核对）
1
中压地理沿布图及管线图
√
√
√
2
设备内部图
√
√
√
3
10kV线路规划局红线图（城市、乡镇的电网建设）
√
√
4
中压更改前、后接线图
√
√
√
5
低压地理沿布图及管线图
√
√
√
6
高层住宅电气干线竖向图
√
7
一户一表接线图
√
停电方案类（停电前需提供）
8
停电方案、施工方案
√
√
√
9
停电影响重要用户
√
√
√
10
正式送电表
√
11
红证复印件
√
12
供电方案答复通知书
√
设备资料类（验收前提供，需现场核对）
13
新增设备属性表
√
√
√
14
新增变压器信息传递单
√
√
15
经纬度表
√
√
√
16
新装设备喷字表、调度命名单
√
√
√
17
出厂试验报告
√
√
√
18
试验报告
√
√
√
19
设备合格证
√
√
√
20
设备说明书
√
√
√
21
移交协议书
√
22
拆旧清单
√
√
√
23
设备相片
设备管理制度——设备台帐及设备履历薄填写说明
设备管理制度——设备台帐及设备履历薄填写说明 The document was prepared on January 2, 2021设备台帐及设备履历薄填写说明为统一、规范设备台帐及设备履历薄的填写格式及内容，请各单位按以下要求进行填写：一、设备台帐的填写：（一）列入设备台帐的应该是固定资产，即：使用年限在一年以上，价值在2000元以上（含2000元），具有独立使用功能的设备资产；属于整机之一部分，不便或不易分开的而其总值合乎固定资产标准的设备资产。
（二）不属于固定资产的设备、器具、物品应作为低值易耗品进行登帐管理，不列入设备台帐。
（三）各单位必须把存放于本单位的包括在用、停用、闲置、调入、报废等在内的所有固定资产列入设备台帐，并在备注栏注明以上情况。
（四）设备台帐表格式样见附表一，具体填写说明如下：1、单位名称要注明油库名或油站名，并在后面加括号注明全资、控股或租赁。
2、设备类别参照附表二填写。
设备类别按附表二中的资产类别填写，油库类别按第四项“储油设施”到第十七项“土地”进行分类；加油站资产类别按第十八项“加油站”下的具体类别分类，除加油机、房屋外，其余固定资产类别全部列入“管线及油罐”。
3、设备编号方法参照附表二填写，编号为五位小写数字×××××，前二位按附表二中资产类别一到十八项以小写数字编号，第三位按资产类别大项后的小项以小写数字编号，最后二位由各单位按顺序自行编号。
例如：油库某成品油罐设备编号为042××，油站某台加油机的设备编号为181××，依此类推。
4、表中除“附机名称”、附机“规格型号”、“设备原值”、“备注”栏可不填写外，其余各项必须认真填写，不得缺项。
5、设备台帐中每项设备必须逐项填写，因此表中无数量和计量单位栏。
二、设备履历薄的填写：（一）设备履历薄分为三类：动设备类、静设备类、车辆类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下拉框选择；I,II,III,IV,V 下拉框选择；单相，三相(默认) 下拉框选择；A级,F级,H级
复填写。
账
说明 下拉框选择；干式,油浸,SF6
下拉框选择；S7及以下，S8，S9， S11，S13及以上，SCB9及以下型， SC(G)B10及以上型，其它 下拉框选择；敞开式 包封式(默认) （干性配变必填） 下拉框选择；铜线(默认) 铜箔(B） 下拉框选择；卷铁芯式(R) 叠片式（默认） 三角卷铁芯式® 下拉框选择；全密封式(M),油枕式 ;适 用油变;（油浸配变必填） 下拉框选择；10/0.4,10.5/0.4
项目编号 所属批次
项目名称 建设单位 GIS功能位置 属性内容
设备名称
功能位置属性 功能位置名称 所属单位 受电馈线 电压等级（kV） 安装位置 生命周期 配变类别 地区特征
必填/选填 必填 必填 必填 必填 必填 必填 必填 必填
市中心
型号规格 用户用电号 运行编号 投运日期 设备基本参数 设备运行名称 设备标识码 生产厂家 设备供应商（代理商） 出厂编号 出厂年月 型号规格 使用寿命（年） 投运日期 产权单位 维护单位 施工单位 安装地址 竣工单编号 备注 设备技术参数 变压器类型
下拉框选择；±5%,±2×2.5% 没有数据，可以填写目前不详 没有数据，可以填写目前不详 下拉框选择；有载调压,无载调压(默 认)
下拉框选择；Dyn11(默认)；Yyn0
没有数据，可以填写目前不详 即短路阻抗。没有数据，可以填写目前 不详 下拉框选择；干式自冷(AN),干式风冷 (AF),干式自冷或风冷（AF/AN），油浸 自冷(ONAN),油浸强风冷(ONAF) 适用油变 适用干变
必填
必填
已经在公共信息填写的属性，各子表不需重复填写。
说明 与设备运行名称一样 下拉选择，所属区局名称（格式：xx供 电局）。 下拉选择，变电站名FXX， 0.4，10，20，默认10，下拉 房内、台架、箱式、地埋、地面（含楼 顶和地台） 下拉框选择;待投运,停运,投运 下拉框选择;公变、农变、专改公、专 变 市中心，市区，城镇，农村；市中心+ 市区+城镇=城市 填写变压器详细的型号；而技术参数中 的型号类别属性是变压器大类的划分； 例：S7-630，型号与容量之间用“-” 隔开 调度编号 日期格式yyyy-MM-dd 说明 与功能位置名称一样 下拉选择。部分可自定义填写。 下拉选择。部分可自定义填写。 日期格式yyyy-MM 填写变压器详细的型号；而技术参数中 的型号类别属性是变压器大类的划分； 例：S7-630 日期格式yyyy-MM-dd 下拉框选择;局属，农电、用户 班、所、用户 下拉选择。部分可自定义填写。 包含以下关键字中某几个：区、镇、乡 、街、路、山、门牌号....
必填
必填 必填\选填 必填 必填 配网设备台账 属性内容
必填 必填
必填 必填 必填 必填 必填 必填 必填\选填 必填 属性内容
变压器
型号类别
必填
变压器
包封方式 绕组导线材质 铁芯型式 油箱密封型式 额定电压(kV) 高压额定电流(A) 低压额定电流(A) 分接范围 空载损耗(kW) 空载电流(A) 额定容量(kVA) 调压方式 总重量(kg) 结线组别 标准代号 负载损耗(kW) 阻抗电压(%) 冷却方式 油温报警值(℃) 绕组温报警值(℃) 噪声值(dB) 绝缘水平 运行分接档位 相数 绝缘耐热等级 计量点数 必填 必填 必填 必填 必填
