回转支承基本知识 PPT
回转支承基础知识介绍.docx
口 绍 理 * a 回转■、回转支承的定义•回转支承又叫转盘轴承,有些人也称其为：旋转支承、回旋支承。
英文名字分别叫：slewing bearing、slewing ring bearing、turntable bearing、slewing ring•回转支承在现实工业中应用很广泛，被人们称为：“机器的关节”，是两物体之间需作相对回转运动，同时又需承受轴向力、径向力、倾翻力矩的机械所必需的重要传动原件，相对于一般通用轴承，回转支承的旋转转速较低1、回转支承的应用场合•回转支承应用广泛，工程机械是回转支承最初应用也是应用最广泛的地方，如土方机械、挖掘机、堆取料机、平地机、压路机、凿岩机械、掘进机等。
其他的还有混凝土机械、起重机械、工程船舶、高空作业平台等1、回转支承的应用场合•除各种工程机械之外, 回转支承的应用范围已经在逐渐扩大，目前类似港口设备、冶金设备、风力发电设备、钻进平台等设备平台已经开始大范围使用回转支承代替原始轴承三、回转支承的结构形式•单排四点接触球式回转支承•双排异径球式回转支承•双排同径球式回转支承•单排交叉圆柱滚子式回转支承•三排圆柱滚子组合式回转支承3-1 ＞单排四点接触球式回转支承•单排四点接触球式回转支承由两个套圈组成，结构紧凑，重量轻，钢球与桃形滚道四点接触，能同时承受轴向力，径向力和倾覆力矩，广泛应用于各种工程机械及旋转工作台D2DL3・2、双排异径球式回转支承•双排球式回转支承有三个座圈，钢球和隔离块可直接排入上下滚道，粮据攵力状浣，安打辽上下祐诡径不筒俯钢琛。
这种开金装配非帝方便，上下圆弧滚道的承我角報为90。
,能承受很火的轴向力和倾翻力矩。
双排异径球式回转支承的轴向、径向尺寸都比较大，结构紧固。
特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。
3-3 ＞双排同径球式回转支承•双排同径球式回转支承由两个套圈组成，钢球与桃形两条滚道均为四点接触，能同时承受较大的轴向力，径向力和倾覆力矩，主要应用于风力发电设备和大吨位的工程机械设备U<1n?3.4、单排交叉圆柱滚子式回转支承单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑、重量轻、制造精度高，装配间隙小，对安装精度要求高，滚柱为1:1交叉排列，能同时承受轴向力、用于起重运输、机密机床、倾翻力矩和较大的径向力,工程机械和军工产品上被广泛地daD23.5、三排圆柱滚子组合式回转支承•三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。
回转支承轴承结构 图文
回转支承轴承结构图文回转支承轴承虽然有不同的种类，但在结构上都是大同小异。
都是由外圈、密封装置、滚动体和加油嘴四部分组成的。
接下来就有宜阳龙马轴承来说道说道这几类回转支承轴承结构吧：第一类，三排圆柱滚子组合转盘轴承，这类轴承有三个座圈，而且不论是上下滚道还是径向滚道都是分开的，这样的结构能够保证负载的方向得以确定，从而使承载能力大大提高。
结构决定了三排圆柱滚子组合转盘轴承适合于重型机械。
第二类，双排角接触推力球转盘轴承。
这类轴承同样有三个座圈，它的结构特点就是钢球以及隔离块可以不受外力作用而直接进入到滚道中，而且钢球的直径因为受力的需求安排了两种。
它的尺寸较大，比较适合较大直径的起重机。
第三类，交叉滚子轴承。
它的座圈有两个，尺寸和重量都比较小，因为小巧的缘故对安装的要求也比较精准。
这种轴承都用于军事中，在工业等方面也多有运用。
第四类，四点接触球转盘轴承。
它也是两个座圈的轴承，同交叉滚子轴承来比较的话，它的特点就是钢球和轨道有四点是接触的，同样能够承载轴向、径向等方向的力。
除此之外，比较常见的还有单排四点接触球式回转支承（HS 系列）单排四点接触球式回转支承由两个座圈组成，结构紧凑、钢球与圆弧滚道四点接触。
主要用于汽车起重机、塔式起重机、挖掘机、打桩机、工程作业车、雷达扫描设备等承受倾翻力矩、垂直轴向力、水平倾向力作用的机械上。
单排交叉滚柱式回转支承（HJ 系列）单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑、制造精度高，装配间隙小，对安装精度要求高，滚柱为1:1交叉排列，能同时承受轴向力，倾翻力矩和较大的径向力，被广泛地用于其中运输、工程机械和军工产品上。
第2章回转支承的选用
第2章回转支承的选用1.1概述回转支承又被称为转盘轴承，是一种能够同时承受较大的轴向载荷、径向载荷和倾覆力矩的大型轴承。
回转支承在现代工业中应用较广泛被人们称为“机器的关节”其主要应用在汽车起重机、集装箱起重机、船用起重机、挖掘机、机器人及旋转餐厅等发面。
1.2回转支承的类型回转支承一般都带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置，因而能使主机的结构设计紧凑、引导可靠、维护方便。
回转支撑具有以下部分型号：1.单排四点接触球式回转支撑（01系列）2.双排异径球式回转支承（02系列）3.单排交叉滚柱式回转支承（II系列）4.单排四点接触球式回转支承（HS系列）5.单排交叉滚柱式回转支承（HJ系列）6.三排滚柱式回转支承（13系列）7.四点接触式回转轴承（VL系列）1.3回转支撑结构形式的比较与选择常用回转支承的结构形式有四种：单排球式、交叉滚柱式、双排球式、三排柱式。
相同尺寸的回转支承，单排球式的承载能力高于交叉滚柱式和双排球式，在倾覆力矩160吨载荷以下，选用单排球式回转支承其性价比高于三排柱式回转支承，为首选形式。
①单排四点接触球式回转支撑其结构特点、性能、适用范围单排四点接触球式回转支撑由两个座圈组成，结构紧凑、重量轻，钢圈与圆弧滚道四点接触，能同时承受径向力、轴向力和倾覆力矩。
回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
②双排异径球式回转支承其结构特点、性能、适用范围双排异径球式回转支承具有三个座圈，钢球和隔离层可直接排入上下滚道，根据受力情况安排了上下两排直径不同的钢球。
这种形式装配非常简单，上下圆弧滚道的承载角都为90°，能承受较大的轴向力和倾覆力矩。
双排球式回转支承的轴向、径向尺寸都比较大，结构紧凑，特别适用于中等以上的塔式起重机、汽车起重机等装卸机械上。
③三排滚柱式回转支承其结构特点、性能、适用范围三排滚柱式回转支承具有三个座圈，上下及径向滚道自分开，使每一排的滚珠的负载都能确切地加以确定，能够同时承受各种载荷，是四种型号中承载能力最大的，特别适用于较大直径的重型机械，如斗轮式挖掘机、轮式起重机、船用起重机等机械上。
回转支承工作原理

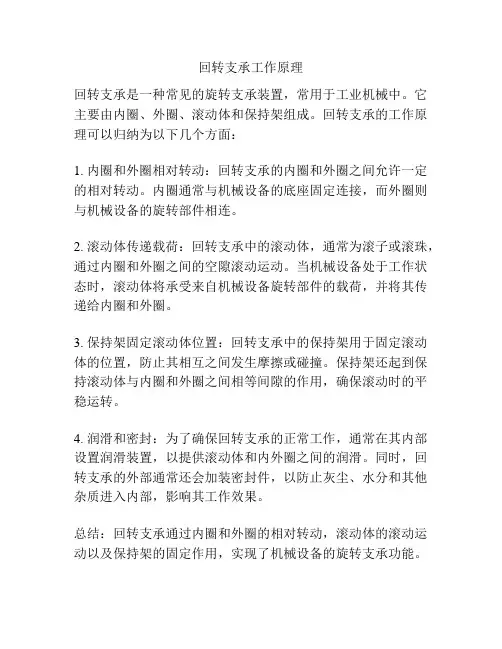

回转支承工作原理
回转支承是一种常见的旋转支承装置，常用于工业机械中。
它主要由内圈、外圈、滚动体和保持架组成。
回转支承的工作原理可以归纳为以下几个方面：
1. 内圈和外圈相对转动：回转支承的内圈和外圈之间允许一定的相对转动。
内圈通常与机械设备的底座固定连接，而外圈则与机械设备的旋转部件相连。
2. 滚动体传递载荷：回转支承中的滚动体，通常为滚子或滚珠，通过内圈和外圈之间的空隙滚动运动。
当机械设备处于工作状态时，滚动体将承受来自机械设备旋转部件的载荷，并将其传递给内圈和外圈。
3. 保持架固定滚动体位置：回转支承中的保持架用于固定滚动体的位置，防止其相互之间发生摩擦或碰撞。
保持架还起到保持滚动体与内圈和外圈之间相等间隙的作用，确保滚动时的平稳运转。
4. 润滑和密封：为了确保回转支承的正常工作，通常在其内部设置润滑装置，以提供滚动体和内外圈之间的润滑。
同时，回转支承的外部通常还会加装密封件，以防止灰尘、水分和其他杂质进入内部，影响其工作效果。
总结：回转支承通过内圈和外圈的相对转动，滚动体的滚动运动以及保持架的固定作用，实现了机械设备的旋转支承功能。
同时，润滑和密封装置的应用也对回转支承的正常工作起到了重要的保护作用。
回转支承知识点
回转支承知识点回转支承是一种用于支撑和支持旋转设备的重要组成部分。
它由内环、外环、滚珠或滚柱等元件组成，能够承受大量的径向和轴向载荷，并且具有优异的旋转精度和运动平稳性。
本文将介绍回转支承的主要知识点和相关应用。
1.回转支承的结构和分类回转支承的结构种类繁多，常见的有单列滚动球式、双列滚动球式、交叉滚动球式、滚珠式等。
不同的结构适用于不同的应用场景，如旋转式起重机、挖掘机、机床等。
2.回转支承的工作原理回转支承的工作原理是利用滚动元件（滚珠或滚柱）在内外环之间滚动运动，从而实现旋转。
通过润滑剂的润滑，减小滚动摩擦力和滚动阻力，提高回转支承的运转效率和寿命。
3.回转支承的特点和优势回转支承具有结构简单、装配方便、运行平稳、承载能力大、旋转精度高等特点。
与传统的固定轴承相比，回转支承具有更大的径向和轴向承载能力，适用于大型设备和重载工况。
4.回转支承的应用领域回转支承广泛应用于各种工业领域，如起重机械、挖掘机、机床、港口机械、船舶、风力发电、太阳能发电等。
在这些设备中，回转支承承担着支撑、旋转和传递力矩等重要功能，保证设备的正常运行。
5.回转支承的选型和安装注意事项在选择回转支承时，需要考虑载荷类型、载荷大小、旋转速度、工作环境等因素，以确保回转支承的可靠性和耐用性。
在安装回转支承时，应注意避免过度紧固和过度载荷，以免损坏支承。
6.回转支承的维护与保养为了延长回转支承的使用寿命，需要进行定期的维护与保养工作。
包括定期更换润滑脂、清洗滚动元件、检查密封件、测量旋转精度等。
这些工作有助于提高回转支承的运行效率和可靠性。
7.回转支承的发展趋势随着工业技术的不断发展，回转支承也在不断创新与进步。
目前，一些新型材料和制造工艺被应用于回转支承中，以提高其性能和可靠性。
同时，随着工业自动化的发展，回转支承也将更多地应用于机器人、智能制造等领域。
总结起来，回转支承作为一种重要的旋转设备支撑件，具有广泛的应用前景和发展潜力。
回转支承结构及工作原理
回转支承结构及工作原理
回转支承结构是一种常见的机械结构，它是由轴承、轴承座、支承座和支承座轴承组成的，主要用于支撑轴线上的转动件，以使其在轴线上运行。
它的工作原理很简单，即通过轴承的轴向定位能力和支承座的轴向和径向定位能力，使轴线上的转动件保持在正确的位置，以实现轴线上转动件的正常运行。
回转支承结构的结构特点是轴承座和支承座之间有一定的间隙，即支承座轴和轴承座轴之间有一定的距离，这使得轴线上的转动件有一定的自由移动空间，从而满足转动件的自由转动要求。
回转支承结构的另一个优点是它可以兼容各种转动件，即可以支撑不同大小的转动件，从而提高设备的灵活性和可靠性。
回转支承结构的应用非常广泛，它可以用于各种机械设备，如高速旋转机械设备、矿山机械设备、汽车及其他工业机械等，其中轴承座和支承座之间的间隙可以根据实际情况调整，以保证轴线上的转动件能够正常运行。
回转支承结构是一种常见的机械结构，它的工作原理很简单，可以满足各种转动件的要求，并具有很强的灵活性和可靠性，因此在机械设备中得到了广泛的应用。
回转支承基础知识介绍
回转支承基础知识介绍2012.03一、回转支承的定义z回转支承又叫转盘轴承，有些人也称其为：旋转支承、回旋支承。
英文名字分别叫: slewing bearing 、slewing ring bearing 、turntable bearing、slewing ringz回转支承在现实工业中应用很广泛，被人们称为：“机器的关节”，是两物体之间需作相对回转运动，同时又需承受轴向力、径向力、倾翻力矩的机械所必需的重要传动原件，相对于一般通用轴承，回转支承的旋转转速较低二、回转支承的应用场合z回转支承应用广泛，工程机械是回转支承最初应用也是应用最广泛的地方，如土方机械、挖掘机、堆取料机、平地机、压路机、凿岩机械、掘进机等。
其他的还有混凝土机械、起重机械、工程船舶、高空作业平台等二、回转支承的应用场合z除各种工程机械之外，回转支承的应用范围已经在逐渐扩大，目前类似港口设备、冶金设备、风力发电设备、钻进平台等设备平台已经开始大范围使用回转支承代替原始轴承三、回转支承的结构形式z单排四点接触球式回转支承z双排异径球式回转支承z双排同径球式回转支承z单排交叉圆柱滚子式回转支承z三排圆柱滚子组合式回转支承3-1、单排四点接触球式回转支承z单排四点接触球式回转支承由两个套圈组成，结构紧凑，重量轻，钢球与桃形滚道四点接触，能同时承受轴向力，径向力和倾覆力矩，广泛应用于各种工程机械及旋转工作台3-2、双排异径球式回转支承z双排球式回转支承有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。
这种开式装配非常方便，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。
双排异径球式回转支承的轴向、径向尺寸都比较大，结构紧固。
特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。
3-3、双排同径球式回转支承z双排同径球式回转支承由两个套圈组成，钢球与桃形两条滚道均为四点接触，能同时承受较大的轴向力，径向力和倾覆力矩，主要应用于风力发电设备和大吨位的工程机械设备3.4、单排交叉圆柱滚子式回转支承z单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑、重量轻、制造精度高，装配间隙小，对安装精度要求高，滚柱为1:1交叉排列，能同时承受轴向力、倾翻力矩和较大的径向力，被广泛地用于起重运输、机密机床、工程机械和军工产品上3.5、三排圆柱滚子组合式回转支承z三排滚柱式回转支承有三个座圈，上下及径向滚道各自分开，使得每一排滚柱的负载都能确切地加以确定。
回转支承
回转支承回转支承是近四十年在世界范围内逐渐兴起的新型机械零部件，它有内外圈、滚动体等构成，目前，我国定型生产的回转支承，主要是80年代初由机械工业部指定天津工程机械研究所组织引进原联邦德国Rothe Erde公司的设计和制造技术。
1984年12月20日发布了中华人民共和国机械工业部标准：JB/2300-84《回转支承型式、基本参数和技术要求》，主要由机械电子工业部天津工程机械研究所、徐州海林回转支承厂负责起草，后来国家又在1991年发布了建筑机械标准：JB36.1-36.3-91，在1999年和2011年先后发布新的机械行业标准JB/2300-1999及JB/2300-2011。
回转支承定义回转支承是一种能够承受综合载荷的大型轴承，可以同时承受较大的轴向、径向负荷和倾覆力矩。
回转支承又叫转轴承，有些人也称其为：旋转支撑承、回旋支承。
英文名字分别叫: slewing bearing 、slewing ring bearing 、turntable bearing、slewing ring。
回转支承在现实工业中应用很广泛，被人们称为：“机器的关节”，是两物体之间需作相对回转运动，又需同时承受轴向力、径向力、倾翻力矩的机械所必需的重要传动部件。
随着机械行业的迅速发展，回转支承在船舶设备、工程机械、轻工机械、冶金机械、医疗机械、工业机械等行业得到了广泛的应用。
回转支承行业在我国已经经历了20余年的发展，自1984年首次发布的JB2300-84《回转支承形式、基本参数和技术要求》标准，以及在1999年修订的JB/T2300-1999《回转支承》标准，现我国已具备了完善的回转支承设计、制造和测试的综合开发能力。
回转支承的基本结构回转支承通常由蜗杆、回转支承、壳体、马达等部件构成。
由于核心部件采用回转支承，因此可以同时承受轴向力、径向力、倾翻力矩。
其形式很多，但结构组成基本大同小异。
由左及右分别是（上部分）:1.外圈（有齿或无齿）2.密封带3.滚动体（滚球或滚柱）4.加油嘴由左及右分别是（下部分）: 1.堵塞 2.堵塞销3.内圈（有齿或无齿）4.隔离块或保持架5.安装孔（丝孔或光孔）回转支承轴承型号及其结构特点回转支承轴承具有以下部分型号（参照XZWD）：单排四点接触球式回转支承（01 系列）单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。
起重机回转支承基础知识介绍
起重机回转支承基础知识介绍回转支承的定义是什么？回转支承又称转盘轴承，是各种机械两部分之间需要相对回转又同时承受轴向力、径向力和倾覆力矩的机械传力基础元件。
回转支承的基本功能是进行传力和传动，实现机械设备两部分之间的相对回转。
起重机通常为工作装置（转台）和底盘可相对回转的上下结构，其连接机构自然离不开回转支承。
回转支承的型式和主要性能特点有哪些？（1）交叉滚柱式回转支承：上世纪八、九十年代中小规格回转支承的主要型式，因其结构型式的固有缺陷，实际承载能力远达不到理论值，已完全被单排球式回转支承替代；（2）单排球式回转支承：以一排钢球作为滚动体，钢球与滚道四点接触，能同时承受轴向力、径向力和倾翻力矩，它是直径小于2000mm的中小规格回转支承的首选产品；（3）双排异径球式回转支承：其上排球的接触角达90度，三片式结构，截面尺寸较单排球大很多，在保持承载能力不变的情况下，完全可以与单排球式、双排八点接触球式回转支承通用；（4）三排柱式回转支承：适用于较大载荷，是直径大于2000mm的回转支承中性价比最高的；（5）双排八点接触球式回转支承：相当于两个单排球式的组合，它是要求重载、径向结构尺寸受到限制的主机首选产品；（6）球柱联合式回转支承：适用于承受轴向负荷大、倾覆力矩和径向负荷较小的工作场合。
起重机回转支承安装时需要注意哪些事项？（1）齿圈回火带（外部标记“S”处）及设有钢球装卸孔堵塞处应置于非负荷区、非经常负荷区或轻负荷区；（2）安装平台必须清洁、平整，不得有铁屑、毛边或其他杂物，其平面度应符合规定；（3）安装支架必须有足够的刚度，以防止回转支承安装因支架刚度不够产生变形，导致回转支承不能正常工作。
在额定负荷作用下，其支架平面应符合相关标准的规定；（4）齿轮安装注意内容：保证大小齿轮中心轴线的平行。
小齿轮必须从回转支承大齿轮的齿跳最高点标记处（绿漆标记处）开始装配，并且在该处齿轮与小齿轮间的齿侧间隙应不小于规定值；（5）遵守回转支承用螺栓的选择及安装要求。
回转支承发展介绍
回转支承发展介绍徐立民回转支承装置是近 30 年来发展起来的新型机器部件，他已从用于挖掘机和起重机，逐渐发展到用于其它机械。
回转支承装置近乎特大型的滚动轴承。
图 1-1 为双排球式回转支承的结构简图。
图 1-2 反映了回转支承在履带式液压挖掘机上的应用情况，它将机器的上部和下部连接起来，用以支承上部的重量和工作负荷，并使上部能相对于下部旋转。
1 ．外滚圈（上）；2 、外滚圈（下）3 、内滚圈（带内齿）4 、滚动体（钢球）；5 密封回转支承的应用范围很广，主要用于起重机械（汽车起重机、塔式起重机等）、工程机械（挖掘机、装载机等）、运输机械、材料加工机械、冶金机械、食品加工机械，以及军事装备（坦克、高炮、雷达、火箭发射台等）、医疗机械、科研设备等。
回转支承和普通轴承一样，都有滚动体和带滚道的滚圈。
但是，它与普通滚动轴承相比，又有很多差异，主要的有以下几点：•回转支承的尺寸都大，其直径通常在 0.4~10 米，有的竟达 40 米。
•回转支承一般都要承受几个方面的负荷，不仅要承受轴向力、径向力，还要承受较大的倾翻力矩。
因此，一套回转支承往往起几套普通滚动轴承的作用。
•回转支承的运转速度很低，通常在 10 转 / 分以下。
此外，在多数场合下，回转支承不作连续回转，而仅仅在一定角度内往返旋转，相当于所谓的“摆动轴承”。
•在制造工艺、材料及热处理等方面，回转支承与滚动轴承有很大差别。
•通常，回转支承上带有旋转驱动用的齿圈以及防尘用的密封装置。
•回转支承的尺寸很大，不像普通轴承那样套在心轴上并装在轴承箱内，而是采用螺钉将其紧固在上、下支座上。
过去，在起重机、挖掘机等机器中，主要采取柱式（中心枢轴式）回转支承，如转柱式回转支承（图 1-3 ）、定柱式回转支承（图 1-4 ）和转盘式回转支承。
转盘式回转支承又有少支点滚轮式（图 1-5 ）和多支点滚子夹套式（图 1-6 ）。
前者又称钩滚式，后者又称多滚式。
目前这些装置已逐渐被滚动轴承式回转支承所取代。
压路机回转支承
压路机是一种用于土木工程和道路建设的重型机械设备，其回转支承是压路机中的一个关键部件。
回转支承主要用于支持和使压路机的辊筒能够进行旋转，以实现道路表面的压实作业。
以下是有关压路机回转支承的一些基本信息：
1. 类型：压路机的回转支承通常是球形滚子轴承或滚子轴承，这有助于在回转时降低摩擦和确保平稳的运转。
2. 位置：回转支承位于压路机的主架构中，允许辊筒在水平方向上旋转。
这使得压路机能够在道路表面施加均匀的振实作用，提高土壤的密实度。
3. 材料：回转支承通常由高强度、耐磨损的合金钢或铸铁制成，以满足在压路作业中的高强度和耐久性要求。
4. 润滑：由于回转支承在操作中会受到较大的力和摩擦，因此润滑是至关重要的。
通常采用润滑脂或油润滑系统，以确保回转支承的正常运转并延长其使用寿命。
5. 维护：对于压路机的回转支承，定期的维护和检查是必不可少的。
这包括清理、润滑和检查是否存在磨损或损坏。
及时发现并解决问题有助于保持设备的稳定性和工作效率。
总的来说，回转支承是压路机的关键组成部分，对设备的性能和寿命有着重要影响。
对于使用压路机的企业或维护人员而言，定期检查和维护回转支承是确保设备正常运转的关键步骤。
回转支承的工作原理
回转支承的工作原理
回转支承是一种常见的轴承形式，主要用于旋转设备或机械部件的支撑和转动。
它由内圈、外圈、滚动体和保持架等几个主要部分组成，并通过滚动体在内圈和外圈之间运动来实现轴承的转动。
回转支承的工作原理如下：
1. 载荷传递：当外部载荷作用于回转支承时，载荷首先被传递给内圈或外圈。
内圈或外圈会通过滚动体承受载荷，并将其传递给相对应的另一个圈。
这样，载荷就可以在内外圈之间得到平衡传递，从而确保轴承的正常转动。
2. 滚动摩擦：回转支承内部的滚动体（如滚子或滚珠）通过在内圈和外圈之间滚动，减小了支撑面之间的接触摩擦。
相比于滑动摩擦，滚动摩擦更加有效地减少了能量损耗和磨损，并提高了轴承的转动效率和寿命。
3. 保持架的作用：回转支承中的保持架用于保持滚动体的相对位置，并确保其在负载传递过程中的平稳运动。
保持架通常由金属或非金属材料制成，具有良好的强度和刚性，以支撑和固定滚动体。
4. 润滑和密封：为了减小摩擦和磨损，回转支承需要适当的润滑剂，例如润滑脂或润滑油。
润滑剂能够在滚动体和内外圈之间形成薄膜，减少摩擦，并降低磨损。
同时，回转支承还可以采用密封装置，有效地防止灰尘、污染物和液体进入轴承内部，
提高了轴承的工作环境和寿命。
通过这些工作原理，回转支承能够提供可靠的支撑和转动功能，广泛应用于工程机械、港口设备、起重机械、轮式挖掘机等领域。
方圆回转支承
方圆回转支承方圆回转支承（Slewing bearing）一、概述方圆回转支承是一种用于工程机械、起重机械、挖掘机械、装载机械等设备中的重要组成部分。
它在设备的回转运动中起到关键作用，承受较大的轴向、径向力和重力负荷。
方圆回转支承具有结构紧凑、重量轻、承载能力强、耐用性好等特点，广泛应用于各个领域。
二、结构和分类方圆回转支承由内圈、外圈、钢球、密封圈和保持架等部分组成。
根据不同的传动方式和工作条件，方圆回转支承可以分为以下几类：1. 单列四点接触球式回转支承：这是最常见的一种回转支承结构，内圈和外圈之间由四个点接触的球面实现传动。
它具有承载能力高、刚度大、转动平稳等优点，适用于各种场合。
2. 双列四点接触球式回转支承：相比于单列四点接触球式回转支承，双列四点接触球式回转支承能够承受更大的径向负载，但在承载能力和刚度方面稍逊于单列结构。
3. 扩径滚子式回转支承：扩径滚子式回转支承由内圈、外圈、滚子、密封圈和保持架等部分组成。
其特点是在相同尺寸下承载能力更大，适用于承受重载的场合。
4. 单列交叉滚子式回转支承：单列交叉滚子式回转支承由内圈、外圈、滚子、密封圈和保持架等部分组成。
它具有承载能力大、刚度高以及运动平稳等特点，适用于较高负载和高转速的工作环境。
三、优势和应用1. 结构紧凑、重量轻：方圆回转支承在设计上充分考虑了载荷分布和刚度要求，采用轻量化的结构设计，使整体重量减轻，便于设备的安装和运输。
2. 承载能力强：方圆回转支承由于采用球面传动，能够承受较大的轴向和径向载荷，且具有较高的刚度，使机械设备在工作过程中能够保持稳定的转动。
3. 耐用性好：方圆回转支承采用高强度轴承钢材料制造，经过热处理和精密加工，能够有效抵抗磨损和腐蚀，延长使用寿命。
4. 广泛应用于各个领域：方圆回转支承广泛应用于工程机械、起重机械、挖掘机械、装载机械等设备中的回转部分。
例如，挖掘机的回旋台和起重机的回转机构等都采用了方圆回转支承。
回转支承基本知识 ppt课件
ppt课件
5
ppt课件
Байду номын сангаас
6
ppt课件
7
4、齿轮
根据ISO6336-1:2006，ISO6336-2:2006和 ISO6336-3:2006对齿轮在极限载荷和疲劳载荷 下的接触强度和弯曲强度分别进行计算和验证； 当小齿轮最大输出扭矩10700N·M ，大齿轮的 接触强度的计算安全系数SH 为1.14 ，弯曲强 度的计算安全系数SF为1.48 ，满足要求 。
回转支承滚道淬火硬度对其额定静载荷影响较大，如以55HRC时额定静载荷为1，则轴承额定 静载荷与滚道硬度的对应关系如下表。
滚道硬度HRC 60 59
58
57
56
55
53
50
额定静载荷
1.53 1.39 1.29
1.16
1.05
1
0.82
0.58
回转支承013.35.1250滚道表面硬度为55HRC～ 62HRC。
2、滚道淬硬层深度
必要的淬硬层深度是回转支承滚道不产生剥落的保证。当回转支承承受外负荷时，钢球与滚道
由点接触变为面接触，接触面是一个椭圆面。滚道除受压应力外，还受到剪切应力，而最大剪切应
力发生在距表面下0.47a（接触椭圆的长半轴）深处，这也是标准中根据钢球直径大小而不是回转 支承直径大小来规定淬硬层深度的原因，标准中给出了最小保证值。其中轴承额定静载荷C与淬硬 层深度H0.908成正比，若将要求为4mm的淬硬层深度只淬到2.5mm，那么轴承额定静载荷C将由1降 为0.65，回转支承由于疲劳剥落而失效的概率将极大地提高。 回转支承013.35.1250滚道淬火后的有效硬化层深度DS≥3.5mm。
0.82
0.72
回转支承工作原理
回转支承工作原理
回转支承是一种常用的轴承类型，它常见于旋转设备，如回转机构和回转平台。
工作原理如下：
1. 结构：回转支承通常由内圈、外圈、滚动体和密封装置组成。
内圈连接到旋转的设备，外圈固定在底座上，滚动体位于内外圈之间，它们可通过滚动体的滚动运动来减少摩擦和承受载荷。
2. 滚动运动：回转支承中的滚动体通常为滚珠或滚子。
滚动体根据所受到的旋转力和载荷，在内、外圈之间进行滚动运动，从而实现设备的旋转。
滚动体的数量越多，支承能力越大。
3. 载荷承受：回转支承可承受径向力、轴向力和倾翻力。
径向力是指垂直于轴线的力，轴向力是指沿着轴线作用的力，而倾翻力是由设备倾斜或非水平时产生的力。
回转支承通过滚动体的滚动运动将这些力转移到支承的结构上，并通过承受载荷的特殊设计来分散和吸收这些力。
4. 密封装置：回转支承还配备了密封装置，用于防止灰尘、污染物和润滑剂的进入。
这些密封装置通常是由橡胶或金属材料制成，可保持支承内部的清洁和润滑。
总结而言，回转支承通过滚动体的滚动运动，将旋转设备的力转移到支承的结构上，并保持支承内部的清洁和润滑，以实现设备的平稳旋转。
