原油含水率自动监测仪在油田的应用
原油含水测量中含水分析仪的应用研究
原油含水测量中含水分析仪的应用研究作者：于海丽来源：《中国市场》2016年第02期[摘要]原油含水测量技术是制约油田产量分队计量的一大难题。
在我国，含水测量最初采用密度计。
但是，经过多年的实践发现，密度计存在易结垢、易干扰等缺点。
这些缺点导致密度计测量原油含水的准确率受到质疑。
鉴于实践需要，近几年来，各种含水分析仪出现并运用于原油含水测量。
从测量原理来说，可以大致划分为三类：电学特性测量原理、密度测量原理和同位素法测量原理。
文章通过论述含水分析仪在原油含水测量中的应用，分析原油含水测量存在的问题，提出相应的意见。
[关键词]原油含水测量；含水分析仪；测量原理[DOI]10.13939/ki.zgsc.2016.02.052原油含水测量给油田的开采和管理带来了一定的难度，影响着采油成本控制。
目前，我国转油站对外输出原油的含水检测主要采用的是手工化验和密度计。
这两种检测方式，都存在一定的弊端。
就手工化验来说，它无法实现实时检测，检测出来的数据不能作为产量分队的依据；而就密度计来说，它是现场运用最为普遍的，但是，干扰因素较多，如易结垢、含沙、含气、漂移频率等，它所检测出来的数据，无法保证其准确性。
所以，在石油产业的发展中，一直对原油的在线含水测量工作进行研究，以期望能够筛选出既能适应石油开采现场工况，又能准确测出原油含水数据，还能耐用的含水分析仪，保障原油开采的质量。
1原油含水测量的意义原油含水测量对于原油生产有着重要意义。
原油含水测量所得的原油含水率，是原油生产中的重要数据，是计算油井产油量、评价一个油田的藏油开采价值、采出程度以及制定对应开采方案的重要指标。
原油含水率的在线检测是油田地面计量的一个重要环节，对于确定油井出水量、出油的地下层，估算该地的油田产量和油井的开发年限具有重要意义。
同时，准确的原油含水数据可以反映出该油井的实际产油状态，对于实现油田的自动化管理具有重要作用。
所以，原油含水测量技术保证是原油的生产和运输的重要保障。
5原油乳化液及其含水率的测量(原油含水分析仪及配套自动加药装置的应用)
原油乳化液及其含水率的测量
我们学过物理和化学的人都知道，原油的密度（一般为0.8-1.0g/cm3，其性质因产地而异）远远低于水的密度，而且，原油与水是不发生任何化学反应的。
再根据高分子化学性质的“相似相溶”原理，油、水之间也是互相看不顺眼对方，是完全不能互相溶解的一对冤家。
所以，按书面道理，原油即使在高压地层油藏区邂逅到地下水（H₂O）时，由于它们三观截然不同，也应该清晰的分层而居（大密度的水在下沉着，油在上浮着，泾渭分明），原油的含水率应该铁定为0%，这才符合经典物理（化学）原理。
但是，大自然就这么神奇，它就像4℃以下的纯水，它的性质就突然变成“冷胀热缩”一样奇诡。
原油，它竟然在地层深处巧妙的与水完全融合在一起---它们俩以极为细小的“油包水”及“水包油”的乳化形式紧紧的偎依在一起。
即使它在走出井口后的压力突降（由几十MPa突然降到0.6MPa左右）环境中也不分离，甚至，在无压状态时，油与水抱在一起的稳定性依然坚贞，人类非常难以依靠密度差破解它们之间的链接。
为准确测量原油含水率，我们需要一款ALC05系列井口原油含水分析仪，此款设备能够适应含气、含泥沙等极端工况，即使气液间歇流的情况，也能精确测量出油水混合物的含水率。
另外针对泡沫油和油水乳化严重的工况，还可以选配在线加药装置，定时定量注入破乳剂、消泡剂等助剂。
此款产品及配套装置已在全国各大油田得到了广泛应用。
图1：ALC05系列井口原油含水分析仪
图2：ALC05原油含水分析仪配套使用在线加药装置。

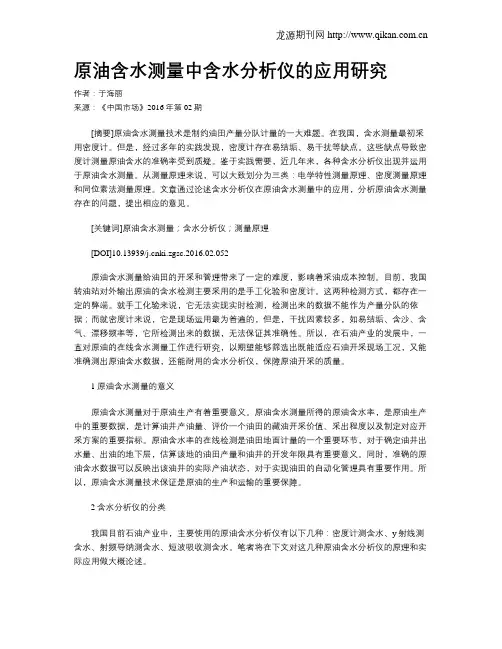

原油含水测量中含水分析仪的应用研究
原油含水测量中含水分析仪的应用研究[摘要]原油含水测量技术是制约油田产量分队计量的一大难题。
在我国，含水测量最初采用密度计。
但是，经过多年的实践发现，密度计存在易结垢、易干扰等缺点。
这些缺点导致密度计测量原油含水的准确率受到质疑。
鉴于实践需要，近几年来，各种含水分析仪出现并运用于原油含水测量。
从测量原理来说，可以大致划分为三类：电学特性测量原理、密度测量原理和同位素法测量原理。
文章通过论述含水分析仪在原油含水测量中的应用，分析原油含水测量存在的问题，提出相应的意见。
[关键词]原油含水测量；含水分析仪；测量原理[DOI]10.13939/jki.zgsc.2016.02.052原油含水测量给油田的开采和管理带来了一定的难度，影响着采油成本控制。
目前，我国转油站对外输出原油的含水检测主要采用的是手工化验和密度计。
这两种检测方式，都存在一定的弊端。
就手工化验来说，它无法实现实时检测，检测出来的数据不能作为产量分队的依据；而就密度计来说，它是现场运用最为普遍的，但是，干扰因素较多，如易结垢、含沙、含气、漂移频率等，它所检测出来的数据，无法保证其准确性。
所以，在石油产业的发展中，一直对原油的在线含水测量工作进行研究，以期望能够筛选出既能适应石油开采现场工况，又能准确测出原油含水数据，还能耐用的含水分析仪，保障原油开采的质量。
1原油含水测量的意义原油含水测量对于原油生产有着重要意义。
原油含水测量所得的原油含水率，是原油生产中的重要数据，是计算油井产油量、评价一个油田的藏油开采价值、采出程度以及制定对应开采方案的重要指标。
原油含水率的在线检测是油田地面计量的一个重要环节，对于确定油井出水量、出油的地下层，估算该地的油田产量和油井的开发年限具有重要意义。
同时，准确的原油含水数据可以反映出该油井的实际产油状态，对于实现油田的自动化管理具有重要作用。
所以，原油含水测量技术保证是原油的生产和运输的重要保障。
2含水分析仪的分类我国目前石油产业中，主要使用的原油含水分析仪有以下几种：密度计测含水、y射线测含水、射频导纳测含水、短波吸收测含水。
原油含水分析仪
原油含水分析仪原油含水分析仪：研究、原理和应用一、引言原油是地球上最重要的能源资源之一，其在全球经济中起着举足轻重的作用。
其中，原油的水分含量是一个重要的指标，对于石油行业的生产和加工都有着重要的影响。
因此，开发一种可靠、准确测试原油水分含量的分析仪器是非常必要的。
本文将介绍一种常用的原油含水分析仪，包括其研究背景、工作原理和应用领域。
二、研究背景原油中的水分含量对于石油行业来说是一个非常重要的参数。
水分的存在会导致石油运输和储存过程中发生一系列的问题，例如，水分会与原油中的硫化物和酸结合生成硫酸和硫酸盐，加速管道和储罐的腐蚀。
此外，原油中水分的存在还会影响炼油过程中的分离效果和产品质量，降低炼油设备的效率和使用寿命。
因此，准确测试原油中的水分含量对于石油行业的生产和加工具有重要意义。
三、工作原理原油含水分析仪是一种通过物理和化学方法测定原油中水分含量的仪器。
其工作原理基于原油中水分的物理性质和化学反应。
下面将介绍该仪器的主要工作原理。
3.1 物理性质测量原油中的水分可以通过物理性质进行测量。
该仪器通常采用电容法或红外法来测定原油中的水分含量。
电容法是通过测定原油与电极间的电容变化来获得水分含量的信息。
而红外法则是通过测量原油中水分对红外光的吸收程度来确定水分含量。
3.2 化学反应测量除了物理性质测量外，原油中的水分也可以通过化学反应进行测量。
例如，采用卤素酸钾滴定法，通过卤素酸钾与水分反应生成的卤化钾的量来间接测定水分含量。
此外，还可以采用重量法，通过测量原油样品加热后水分挥发的质量变化来测定水分含量。
四、应用领域原油含水分析仪主要应用于石油行业的各个领域，包括生产、储运和炼油过程。
4.1 生产领域在原油生产过程中，准确测试原油中的水分含量对于生产工艺和装备的运行非常重要。
通过使用原油含水分析仪，生产人员可以及时了解原油中水分含量的变化，以调整生产参数，保持生产过程的稳定性和高效性。
4.2 储运领域原油的储存和运输是石油行业不可或缺的环节。
射线型原油低含水仪在计量监测中的应用
射线型原油低含水仪在计量监测中的应用【摘要】射线型原油低含水率自动计量系统于1998年在中原油田输油管理处开始使用，经过8年的使用表明，其性能指标均达到理想效果。
但当原油品质发生变化时，该仪表测量面临新问题，就需要一种更新的仪表解决。
为此，我们又提出了新的检测思想，其原理是基于油、气、水三种不同介质对两种能量的γ射线的吸收不同，通过检测γ射线穿过油、气、水的混合物后的透射计数，特别是修正了由于原油中含气（乳化或游离）对含水率测量的影响，经过理论计算，实现对原油含气、含水率的在线分析。
【关键词】含水率；计量；射线；吸收一、前言中原油田目前主要采用注水采油工艺，采出原油含水率普遍偏高，各采油队将混合液汇输到联合站经过高效三相分离器处理，最后通过流量计与油气储运管理处进行交接。
对原油的计量主要采用含水仪配合流量计的方法。
目前测量原油含水率的技术中，主要有人工蒸馏化验法、电容法、短波法、微波法（或射频法）、振动密度计法，但这些技术都属于接触式测量都，有一定的局限性。
而中原油田所产原油的腐蚀性较强，结垢、结蜡严重，致使仪表长期运行的可靠性差，原油计量自动化情况始终处于一个较低水平，给油田开发管理带来诸多不变。
射线型原油低含水仪正是为解决上述诸多问题而开发研制。
中原油田油气储运管理处自1998年以来推广应用了14台，如油库来油计量及各采油厂交接点处分别安装了射线型原油低含水仪，用于含水监测，使用效果很好，为油田原油交接计量节省了人力、物力和财力，显示出良好的社会和经济效益。
二、工作原理射线型原油含水率自动监测仪是根据低能γ光子在与被测介质相互作用时的吸收衰减原理设计的工业同位素仪表，其工作原理是：具有一定初始强度的γ射线穿过油、气、水三相混合介质，通过探测器分别在其透射方向测出透射计数，然后进行计算，得到其混合介质的油水体积比，从而得到含水率。
具体方法如下：当一定能量的γ射线穿过一定厚度的某一介质时，其衰减后强度满足指数衰减规律，即N=N0exp（-μx）式中：N0─γ光子源强度；N─衰减后的强度；X─射线穿过某物质的厚度；μ─某物质对γ射线的吸收系数，它与物质的密度有关。

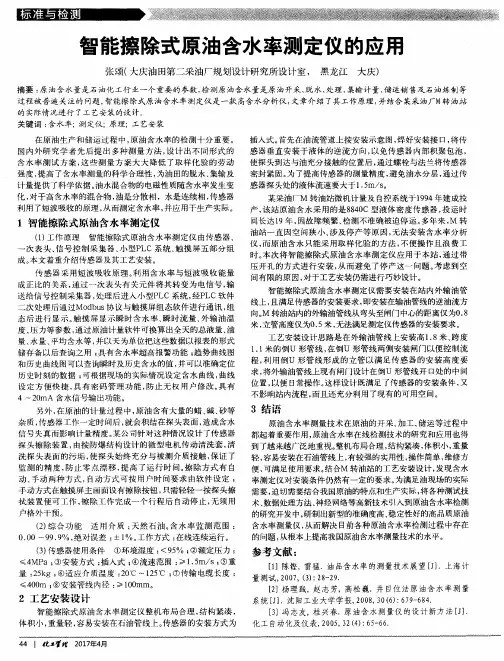

智能擦除式原油含水率测定仪的应用
１智 能擦 除式 原油 含水 率测定 仪
（ １ ） 工作 原理 智能擦 除式原 油含 水率 测定仪 由传 感 器、
一
次表 头 、 信号 控 制采 集 器、 小型Ｐ Ｌ Ｃ系统 、 触 摸屏 五部 分 组
传 感器 采用短 波 吸收 原理 。 利用 含水 率 与短波 吸 收能 量
向。 Ｍ 转油站内的外输 油管线从弯头至闸门中心的距离仅为０ ． ８ 米， 立管高度仅为０ ． ５米 ， 无法满足测定仪传感器的安装要求 。
工艺安 装设计思路 是在外输 油管 线上安装 高 １ ． ８米 、 跨度
１ ． １ 米的 倒ｕ 形管线 ， 在 倒Ｕ形 管线两侧 安装 闸门以便控 制流 程， 利用倒ｕ形管线形成的立管以满足传感器的安装高度要
感 器垂直 安装 于液体 的逆 流方 向 ， 以免传 感器 内部积 聚包 泡 ， 使探头 到达与油 充分接触 的位置后 ， 通过螺 栓与法兰将 传感器
强度 ， 提 高 了含水 率测量 的科学合理性 ， 为 油田的脱水 、 集输及 计 量提供 了科学依据 。 油水 混合物的 电磁性 质随含 水率发生变 化， 对 于高含水 率的混 合物 ， 油是 分散相 ，水 是连续相 ， 传 感器 利 用 了短波 吸收的原理 ， 从而测 定含水率 ， 并应用于生 产实际 。
求， 将外输 油管线上现有 闸门设计在 倒Ｕ 形管线开 Ｉ Ｚ ｌ 处的 中间 位置， 以便 日常操作 。 这样 设计既满足 了传感 器的安装 条件 ， 又
不影 响站内流程 ， 而且还 充分利用 了现有 的可用空 间。
另外 ， 在原 油的计 量过程 中 ， 原油 含有大 量的蜡 、 碱、 砂 等
原油储罐在线含水检测技术在孤岛油田的应用
流 的相 流分 布系数 ， １ ； 。 。 为 油气泡 绝对 浮升 速度 ， ｍ／ ｓ ； 为油气 泡平 均指数 ， 取 一 ２ 。 Ｃ、 通 过对 动态试 验数 据 的线性拟 合确 定 。 将式（ ２ ） 两 边 同时除 以 。 。 （ １ 一Ｙ 。 ， ） ， 并令 ：
［ 作 者简介 ］王风 波 （ １ ９ ７ １ 一 ） 。男，２ ０ ０ ４年 大学毕业 ，工程师 ，现主要从事石 油工程技术研究与采油地面管理。
石 油 天 然 气 工程
２ ０ １ ３ 年３ 月
：
Ｃｖ ＋ 。 。（ １一 Ｙ。 ， ｇ ） ”
（ ２）
式 中： 。 ， 为油气 两相 流表 观速度 ， ｍ／ ｓ ； ｙ 。 为油气 两相 流持 率 ， １ ； 为 混合 流体平 均流速 ， ｍ／ ｓ ； Ｃ为 三相
水 检 测 技 术 和 电磁 波 设 计 测 量 原 理 ，结 合 现 场 试 验 情 况 进 行 数 据 校 正 ， 成功 地 实 现 了输 油 管道 中 原 油含 水
率 的在 线准 确 测 量 与 预 警 。 ［ 关 键 词 ］ 原 油 储 罐 ；原 油 含 水 ；在 线检 测 ； 电磁 波
石油天然气学报 （ 江 汉石 油 学 院 学 报 ）２ ０ １ ３ 年３ 月 第３ ５ 卷第３ 期 Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｏｉ ｌ ａ ｎ ｄ Ｇ ａ ｓ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ（ Ｊ ． Ｊ Ｐ Ｉ ）Ｍａ ｒ ． ２ ０ １ ３ Ｖ ｏ １ ． ３ ５ Ｎ ｏ ． ３
显 示等 。高 、低 含 水监 测仪 的结 构 、 电气 线 路相 同 ，只是 二者 的工 作状 态不 同 、曲线 校正 不 同。
天线 与输 油管 线 同轴 安装 ，电磁波 电流 通过 天线 注入 原油 介质 ，因水对 波 的吸 收最大 ，而 油对 于射
原油水分分析仪
专用的 19 芯导线, 22 AWG, 3 层缠绕, ½寸直径, 专用的工厂安装的军用接头 (装甲电缆不 可用). 电子及测量部分的最大长度不超过 150 英尺; 电缆应装在导管内. 一根 14 标准尺 的地线一定要连接在测量及电子部分之间以确保正常操作及满足防爆的要求。
仅水相
+/- 0.1% 油相 +/- 0.1% 水相+/- 0.3%
分辨率 流体温度
高温性
0.01% 15- 70℃ 15 -105℃
0.10% 15 - 70℃ 15 - 105℃
水相 +/- 0.5
0.10%
0.10%
15 - 70℃ 15 - 70℃
15 - 315℃ 15 - 315℃
0.10% 15 - 70℃ 15 - 315℃
可选 38℃ to 315℃
低温可选 认证: CSA, FM, CE & EEx (可选)
仪表电子单元机箱:
标准的防爆机箱: 17.4 高 x 14.0 宽 x 9.9 长（寸）; 59 磅., NEMA 4,7& 9; Class 1, Div. 1, Groups C&D; EEx d IIB T5 89℃ - IP66 (可选); 见 图 1 玻璃纤维防尘防雨机箱: 16.3 高 x 10.5 宽 x 7.9 长（寸）; 17 磅., NEMA 4; 见图 2
参数 范围 精度
重复性
低量程
0-4% & 0-10% 0% +/- 0.2%
+/-0.1% 4-10%
泄油台原油含水自动检测技术研究与应用
泄油台原油含水自动检测技术研究与应用作者：孙俊来源：《智富时代》2019年第01期【摘要】原油自动含水分析系统通过先进的含水在线分析仪表，人性化的操作界面，具有探头自动擦除功能实现了原油在线的高精度测量，整个系统运行稳定、安全。
含水分析仪在卸油台的成功应用，实现含水计量的自动监测，保证测量的准确度，减轻了工人的劳动强度，提高了生产运行效率。
为数字化油田建设提供了有力的技术支持。
【关键词】原油含水分析；擦除功能；在线监测；自动化一、概述泄油台是对无管线输送而采取车载拉运的原油集中卸油处，欢三联合站泄油台就是辽河油田锦州采油厂油井捞油计量进行计量的地点，每天罐车泄油量约200m3，对于泄油含水检测常规做法是采用人工取样蒸馏化验的方法，每台泄油罐车取样3个，取样送到化验室进行化验，这种方式存在较大的误差，而且工人工作量大（每天取样、化验约30个），化验结果滞后，给生产和管理带来极大的不便，因此需要寻找一种新的分析化验方法，以提高劳动生产率和管理水平。
针对这一问题，采油厂技术人员开展联合技术攻关，开发了卸油台原油含水自动检测系统，应用后有效的解决了泄油台含水计量这个生产难题。
二、系统研发（一）系统构成原油含水自动检测系统主要由软件和硬件两部分组成。
硬件包括探头、防护罩、导线、转换器、机体、主机等，负责连接现场信号采集与传输；软件负责对采集的信号进行处理、计算、实时监测、存储、报警、查询打印等。
系统信号处理单元通过采集现场各种仪器仪表的模拟信号，进行转换，处理成数字信号给上位机系统，上位机系统负责对数字信号进行实时监测、分析、计算、存储、形成报表和数据共享等，实现整个系统的自动化计量。
（二）自动含水分析仪选型由于卸油台油品十分复杂，含水变化非常大，因而选择含水分析仪成为重要环节。
目前在线测量原油含水的仪表很多，按其原理区分主要有短波吸收式、低能射线式、电容式、射频导纳式4种。
综合论证现场复杂的实际情况及各种类型的分析仪的特点，最后选择了擦除式射频含水分析仪。
射频型含水率自动监测仪在油田的应用
59原油的含水率在油田开采、脱水、运输和销售等环节都具有极其重要的影响。
水的存在会导致油液乳化浑浊，黏度增加，对设备腐蚀加重，同时也加大了管道的运输功耗，造成管道运输不稳定。
所有说原油含水率是油田生产的一项重要指标，其检测方法主要分为离线测量和在线测量，而在线测量是原油含水率测试目前发展的 主要方向。
FDH-D 射频型原油含水率自动监测仪是根据电磁波辐射到介质时，油、水对微波吸收能力的不同，同时结合科庆公司多年来在原油含水率仪表领域积累的技术经验的基础上研发而成，主要用于石化行业原油含水率在线监测，测量范围宽、精度高，能适合不同的现场状况。
一、结构与工作原理1.结构说明。
FDH-D射频型含水率自动监测仪主要由机械主体、测量传感器、场强罩、馈线、信号处理电路、温度传感器、信号处理电路防爆盒和HGS-B-DC原油智能计量仪等组成。
2.工作原理。
根据电磁波的物理特性：不同频率的电磁波在通过同一介质或同一频率的电磁波通过不同介质时，介质所吸收的能量是不同的，且服从郎伯—贝尔定律：0c L I I e µ−××=× （1）上式中：I——穿透能量；I0——入射能量；μ——吸收系数； c——介质浓度； L——介质厚度；对于混合介质，则有：()1112220c L c L I I e µµ−××+××+⋅⋅⋅=× （2）式中μ1、c 1、L 1、和 μ2、c 2、L 2——两种不同介质的吸收系数、介质浓度和厚度。
当用于测定油中水的含量时，介质为水和油。
当探测器发射一定频率的电磁波时，油对该频率的电磁波的能量吸收系数μ2很小，可以近似为零，则上式可简化为:0c L I I e µ××=× （3）从上式中可知对于频率一定的电磁波，水的吸收系数保持不变，传感器尺寸一定即L 值确定，当探测器安装到输油管线上以后，电磁波的透射能量I被管线吸收，吸收系数μ随介质的变化很小，近似为恒定值。
原油含水率自动监测仪在油田的应用
原油含水率自动监测仪在油田的应用【摘要】原油在生产过程中，从油井中采出的原油是油、水、气和含有其它杂质成分的三相流体。
因原油含水率、含气率的波动等因素所造成原油交接计量误差大的问题，经常造成原油交接计量纠纷及人财物的浪费。
射线型原油含气、含水率自动监测仪和射频含水分析仪在油田联合站的使用，解决了无法连续计量的问题，避免人了工误差。
使用这两种仪表在中原油田的原油计量中发挥了明显的优势。
【关键词】含水率射频γ射线含水分析仪1 引言中原油田目前主要采用注水采油工艺，采出原油的含水率普遍偏高，各采油队将混合液汇输到联合站经过分离处理，随后进行油、气、水的计量，以前对原油的计量主要有人工蒸馏化验法、振动密度计法等，但这些技术都有一定的局限性，可靠性差，尤其是这些方法都无法消除含气对含水率测量带来的影响，因而使原油计量始终处于一个低水平，给油田开发管理带来诸多不便。
中原油田文一联合站主要接收由采油一厂七个采油区管线输送和油罐车拉来的原油，这两种来油方式给原油计量外输带来了很大不便。
用人工进行化验要求取样频繁工作量大，测出的含水率不是连续值，误差较大，无法准确计量。
2 在油田的应用2.1 射线型原油含气、含水率自动监测仪的应用在对七个采油区管线输送的来油，中原油田采油一厂文一联合站在集油岗的来油管线上安装了七台YSQF-I射线型型原油含水含气分析仪外加计数流量计，使各个采油区经过管线输送进站的原油产量计算得到了很好的解决。
这套系统的配置是：给每个采油区输送来的原油，在管线上配有台射线型含水仪，附加计数流量计，数据传到微机系统，系统将采集到的原始数据进行后台整理，并处理计算，对各采油区的油、气、含水率进行实时监测，以报表和趋势图的形式显示在微机大屏幕上，直观明白易于操作。
射线型含水仪的测量管道安装在原油分离器的进口，来油经过管道，每个放射源所发出的强度不太高的γ射线穿过油、水混合介质，通过探测器计数，然后进行分析计算总结，从而得到含水率，这样的结果准确客观。
新型原油含水分析仪的引进与应用
Ｋｅ ｒ ｓ ｙ ｗｏ ｄ ｗａｅ ｕ ｔｒｏ ｅ ｔｉ ｇ ｔ ｎ ｃ ｎ ｒ ｓ ｏ ａ ａ ｉｔｏ ｕ ｔ ｎ ａ ｄ ａ ｐ ｉａ ｉｎ ｔｒｃ ｔｍｅｅ ｆ ｎ ｒ ｕ ａｉ ； ｏ ｔ ｔ ｆｄ ｔ ； ｎ ｒ ｄ ｃｉ ｎ ｐ ｌ ｔ ｅ ｆ ｏ ａ ｏ ｃ ｏ
ａ ａｙ ｅ ｂｏ ｔｗａｅ ｏ ｅｎ ｆｃ ｕｄ ，ｗｈｉｈ ｉ ａ ｅ ａ ｃ ｒ ｉ ｇ ｔ ｎ ｌｚ ｒａ ｕ ｔｒｃ ｎｔ ｔｏ ｒ ｅ ｃ ｓｍ ｄ ｃ ｏ ｄ ｎ ｏ ＧＢ ３３ “ ｔ ｒ ｎａ ｉｎ Ｍ ｅｈｏ ｆＷ ａ ｅ ｎｄ Ｐｒ ｃｐｉａｅ ｉ ｕ ｄｅ ６５ Ｄｅ ｅ ｍｉ ｔｏ ｔ ｄ ｏ ｔｒａ ｅ ｉ ｔｔ ｎ Ｃｒ
目前油井含水分析现状及存在问题
油 井原 油计量是 油 田生产 过程 中的一 项重 点工 作， 通过 油 、 、 气 水产 量计 量 ， 及时掌 握油 井生 产动 可 态， 优化 、 调整 生产参 数 ， 价技 术方 案 的实施效 果 ， 评
提 高油井 采收 率和油 田开发 水平 。
１ 目前 油 井 含 水 分 析 现 状
ｖ ｎ ａ ｈｈ ｎ ｏｅ ｅｇ — ａ ｉｇ ｅ ｖｒｎ ｎ．ｒ ｅ ＦｒｔＯｉ Ｐｏ ｕ ｔ ｎ Ｆ ｃｏ ｆＪａ ｇｕ Ｏｉｉｌｓｈ ｓｉｔ ｄ ｃ ｄ ｔｅ ｎ ｗ ｔｐ ｅ ｔｎ ｐ ｔａａ ｄ ｎ ｎ ｒｙ ｓｖｎ ｎ ｉ ｍｅ ｔ ｒ ｉｓ ｏ ｈ ｌ ｒｄ ｃｉ ａ ｔｒ ｏ ｉｎ ｓ ｌ ｅｄ ａ ｎｒ ｕ ｅ ｈ ｅ ｙ ｅ ｏ ｙ ｆ ｏ
原油含水测定仪是为配合油田、炼油厂及科研单位的使用上又
原油含水测定仪是为配合油田、炼油厂及科研单位的使用上又研制开发的一种新型产品。
本产品造型美观、占用空间小、功率大、容量大。
不但适合实验室使用，而且能够直接用于炼油厂，是一款使用范围广泛、功能强大、成本低廉、不可多得的换代新产品。
原油含水测定仪主要特征:
原油含水测定仪为组合一体式。
由原由含水实验器多用稀释，烘干器，纯净水自动循环冷却器组成，完全满足了GB/T260-77，GB/T8929-88标准。
1.该产品采用磁化破乳技术，使油水快速分离，达到快速测定的目的。
2.因有封闭式磁力搅拌，破坏了高含水冲样突沸的条件，测定中能达到稳定蒸馏的目的，绝对不会冲样，突沸。
3.该仪器设有油水器上升控制探头，当油水气体在冷凝管内超过规定的高度时，可自动关闭加热源供电，并自动启动风机快速给加热源降温，消除发热源的温度惯性，让油水气体高度控制在规定范围处，达到精确测定的目的。
4.该仪器有电子计时器，测定时间一到，则自动关机，不必人工监控。
5.自动化程度高，节电，节油，省心，省时，工作效率高，不必建造化验台和水管线，不冲样，不冲突，性能稳定。
更多信息查看：鄄城鑫利达实验仪器销售部。
深井专用原油水分测量仪在原油采油过程水分在线监测中的应用
深井专用原油水分测量仪在原油采油过程水分在线监测
中的应用
应用范围
在原油开采过程中，采油深井（2000米－5000米）内原油中的含水量测量指标，对原油采油的过程监控、成本控制十分重要。
由于深井内温度高、压力大、井下工况复杂，其水分测量一直是石油企业的难题。
德国MOSYE/默斯MS-204深井专用原油水分仪,为深井原油水分检测量身定制的一款微波水分仪，专为小空间几千米深的采油井定制。
优势特点
◆∙∙全球唯一一款外径在26MM以下的深井水分仪。
◆∙∙全球唯一一款能测量管道截面体积含水率的水分仪。
◆∙∙全球唯一一款能同时测量井下温度、压力、流量、水分四个成份的水分仪。
◆∙∙全球唯一一款能测水平井也能测竖井的水分仪。
◆∙∙耐高温、耐高压、耐腐蚀。
◆∙∙水分测量范围宽至0-100%，测量精度最高至0.1%
◆∙∙德国工艺精良之作，不锈钢外壳坚固耐用，正常使用最高可10年使用寿命
◆∙∙可以实现现场校准和软件校准，而且一次校准成功后，无需经常校准
◆∙∙多年现场应用经验数据建立起来的数学模型支持，保证水分测量无忧
◆∙∙超高的性价比，符合中国国情的价格。
技术参数
◆∙∙水分测量范围：0-100%
◆∙∙精度：0.1-1% 根据不同测量范围
◆∙∙稳定性：0.1%
◆∙∙分辨率：0.01%
◆∙∙电源要求：5VDC
◆∙∙材质：不锈钢
◆∙∙输出信号：RS485
◆∙∙环境温度：-20-80℃
◆∙∙防护等级：IP68。
新型智能原油含水在线检测装置的研究与现场应用
新型智能原油含水在线检测装置的研究与现场应用
刘淼;郭新冬;鲁义;王艳云;陈冰
【期刊名称】《自动化博览》
【年(卷),期】2022(39)12
【摘要】原油含水率能够反映出一口油井的生产状态,是分析储层生产动态的重要依据,也是调整注水工艺和生产计划的参考条件。
根据含水率的变化对油井生产动态进行及时调整,从而延长油井开发寿命,实现提高油藏整体采收率的目的。
从国内油田单井含水检测的实际需求以及油田的现场工况入手,结合物联网技术,笔者研发并设计出有较宽的测试范围及准确的测试结果,费用低廉且拥有含水率自动测量功能的智能检测系统。
该系统在国内M油田Y采油厂开展现场试验,取得了较好的效果,仪器自动检测与人工取样室内化验结果间平均误差小于1.75%。
此外,智能原油含水在线检测装置上线后,可为采油厂年节约取样及化验费用近500万,具备良好的推广和应用价值。
【总页数】3页(P75-77)
【作者】刘淼;郭新冬;鲁义;王艳云;陈冰
【作者单位】中国石油昆仑数智科技有限责任公司
【正文语种】中文
【中图分类】TP29
【相关文献】
1.一种新型的原油含水率在线监测装置研究及应用
2.井口原油含水率在线直测装置研发及应用
3.原油含水分析仪在线检定装置研发及应用
4.新型在线分析仪在低含水量原油检测中的应用
5.一种新型原油在线含水检测仪的研制
因版权原因，仅展示原文概要，查看原文内容请购买。
原油含水测定方法与应用浅论
原油含水测定方法与应用浅论随着石油开采深入，油井的含水率不断上升，因此含水测定成为重要的工作环节。
含水率（水分含量）是指在石油中所含水的重量与石油总重量之比。
在石油开采、炼油加工和产品质量控制等方面都有着广泛的应用。
本文将介绍一些常见的原油含水测定方法及应用。
1. 电容法电容法包括电极法和液体-液体电容法。
其中，电极法是一种较简单、常用的含水测定方法，其原理基于电解质溶液中电容的变化与电解质浓度、介质取代度和介电常数等因素有关。
该方法需要选择导电性较好的原油，将电极置于原油中，然后通过电位差和电容测量电解质溶液中的水分含量。
2. 密度法密度法主要依靠原油和水的密度差别来测定含水率。
当原油中的含水率增加时，原油的密度会发生变化，可以通过测量原油密度的变化来间接测定含水率。
密度法的优点是精度高，但需要使用比较精密的设备。
3. 水分蒸馏法水分蒸馏法是一种常用的含水测定方法。
其原理是利用油中水的蒸汽压与油的蒸汽压之间的差异，通过加热使原油蒸发，将水分析仪测量出蒸发后的水分含量。
该方法精度高，但需要比较精密的设备。
4. 气相色谱法气相色谱法是测定含水率的一种快速、准确、可靠的方法。
它利用气相色谱仪将吸收了水分的原油分离成组分，从而直接读出各组分的含水率。
该方法可以实现自动化分析，减少分析过程中的人为干扰，精度较高。
二、原油含水的应用1. 原油开采在石油开采过程中，测定油井含水率是评价油田开发程度的重要指标。
对于含水率较高的油井，需要采用适当的方法降低含水率，从而提高采油效率。
2. 炼油加工在炼油加工中，含水率是评价炼油质量的关键指标之一。
含水率较高的原油会影响炼油过程，导致产品质量下降，因此需要测定原油中的含水率，从而保证产品质量。
3. 产品质量控制在石化产品生产过程中，液化气、汽油、航空燃油等产品中都不能含有水分。
因此，测定原料油中的含水率是确保产品质量稳定的重要环节。
总之，原油含水测定是石油开采、炼油加工和产品质量控制等领域的重要环节。
原油含水率测量分析原理与系统应用
中图 分 类 号 ： Ｅ ３ ￣ Ｔ ｌ ５． ４
文献标识码 ： Ａ
文 章 编 号 ：０ ４ ６ ２ （０ １０ — １３ ０ １０ — ４ ９ ２ １ ）２ ０ ０ — ２
原油含水率是原油生产 中的重要数 据 ， 是计 量油井 产量 ， 评 价油藏的开采价值 、 采出程度及制定开采方案的重要指标。原油
原 油 含 水 率 的测 量 受 到 多种 因 素 的影 响 ，且 与 其 影 响 因 素具 有
油井 出水 、 出油层位 ， 估计原 油产量 ， 预测 油井 的开发寿命 具有 重要意义。同时 ， 准确及 时的原 油含水率在线检测数据能够反映 出油井 的工作状态 ， 对实 现油 田 自动化管理起着重要作用。原油
直是 油田急需解决 的问题 。 射线法虽然能适应较大的含水率测
量 范 围 ， 由 于现 场 操 作人 员 对 放 射 性 元 素 的 恐 惧 心 理 ， 以进 但 难
内 外研 究 学 者 先 后 提 出多 种 测 量 方 法 ，设 计 出不 同 形 式 的含 水
行推广 。微 波法 原理复杂 ， 仪器成本较高 ， 而且使用和维护困难 。 振管密度计测量精度较高 ，但 易受结垢 、流体 含气等 因素 的影 响。所以 ， 目前还没有一种能够安全环保 、 成本低廉 、 准确 可靠地 测量含水率 的计量仪器 。
含 水 率 是 一 个 复 杂 的 随 机 系 统 ， 由于 原 油 含 水 率 测 量 受 到 多 种 因素 的 影 响 ， 与其 影 响 凶 素 具有 复 杂 的 非 线 性 关 系 ， 终 缺 乏 且 始
一
复杂 的非线性关系 ，因此各 种测量原 油含水 率的方法都具有 一 定的局限性 。蒸馏法是指传 统的定时取样 蒸馏 化验 的人工分 析
在线式原油含水检测仪在油田中的应用研究
在线式原油含水检测仪在油田中的应用研究摘要：采油井单井含水率是衡量采油井产量、地层状况和地表处理量的一个重要指标。
目前，油气田含水率的测定，主要是采用手工采集的方式然后统一送往实验室进行测定，在单井或测量间安装一台在线型的含水检测仪（简称含水仪），对单井或通过多通阀切换不同的油井进行含水监测，以监测数据为依据，对其进行实时性的分析，计算出经济效益和社会效益。
为保证在线式原油含水检测仪数据的有效性和调校含水仪使其误差在合理范围内，定期将仪器和手工化验检测进行比较调整。
关键词：在线式原油含水检测仪/含水仪；油田；应用研究前言针对当前对原油含水率进行测量时存在的不够精确等问题，文章对几种常用的单一的检测方法进行了说明，并对当前的测水技术进行了全面的分析，提出了使用复合测量法进行在线监测，以提高检测的稳定性和精度。
目前采用的方法有三个缺点:第一，人力劳动强度高，井口取样、实验室集中化验都需要多名操作人员，流程繁琐且耗费工时;第二，不能实现实时性，各井的化验数据有空白时段，不能实现现场含水连续实时计量;第三，准确率极易出现错误，目前的检测方式是手工检测，且易受运输的外部环境、实验室的地理位置、检测人员素质及配备、仪器设备的数目以及操作条件等因素的影响，从而产生数据错误。
针对这一问题，本文提出了在两个计量室中安装含水仪的方案，并经过实验追踪、数据比较、工艺优化等方法，最终得以解决。
一、目前常用非放射性原油含水率测试方法比较（一）微波法利用微波技术测定原油含水率具有与流场无接触、无干涉的特点。
然而，作为一项新技术，微波技术的应用在十分复杂的工况时，稳定性和可靠性均不是很理想，再加上微波本身对工作环境和电路条件的要求十分严格，因此，目前还很难得到广泛的应用。
（二）电容法用电容法来测定石油的含水率，其工作原理比较简单，因为石油和水的介电常数有很大的差别，所以在不同含水率的石油经过特殊的电容探针的两个极端的时候，它们的混合介电常数也是不一样的，这就会形成一个不一样的电容值，然后用专门的电子电路和原始电路把这些电容值转换成电信号，这样就可以对石油的含水率进行实时监控[1]。
新型原油含水分析仪投用 提升油田智能化建设水平
书山有路勤为径；学海无涯苦作舟
新型原油含水分析仪投用提升油田智能化建设水平
【中国技术前沿】近日，一种新型的在线原油含水分析仪在西北油田采油一厂生产现场普及推广，为提升油田智能化建设水平、取全取准油井含水率、降低取样化验成本、减轻职工劳动强度提供了有力支撑。
新型原油含水分析仪投用提升油田智能化建设水平
原油含水率，是石油开采、石油化工行业中的一个重要参数，是油
田生产和油品交易中的关键数据，对原油的开采、脱水、储运销售及原油炼制加工等都具有重要的意义。
在我国各大油田中，测量原油含水率的方法主要是采用离线测量法，
离线测量法虽然简单，但是认为误差较大，样品代表性差，取样过程繁琐，劳动强度高，受油井压力、产气、稠油以及取样方式等诸多因素影响，有时不能准确反映油样含水状况。
近日，一种新型的在线原油含水分析仪在西北油田采油一厂生产现
场普及推广，为提升油田智能化建设水平、取全取准油井含水率、降低取样化验成本、减轻职工劳动强度提供了有力支撑。
新投用的在线含水分析仪建设在阀组、计转站内，共计28台。
单
井计量切换简单，查询方便快捷，含水数据还可以同步传输至井站的PLC 站控系统，每2小时自动记录一次数据，实现对单井含水动态监测。
另外，该设备含水数据分析，避免了原油含水样本受各类因素影响
可能造成误差，为技术人员及时掌握单井含水变化规律，迅速有效采取应对措施提供了手资料，受到一线岗位职工的广泛欢迎。
目前，我国油田中使用在线含水测量仪表越来越广泛，使用在线原
油含水测量仪表不仅能够降低取样化验的人力、物力，还能提升含水率测
专注下一代成长，为了孩子。
原油含水分析化验自动化系统开发及应用
原油含水分析化验自动化系统开发及应用[摘要]原油含水分析化验技术属于进行地质动态分析的重要方法，通过含水分析化验，获取油品含水值，可以对油田开发过程中油藏动态变化的规律进行分析，并作为生产动态监测及油藏评价的依据。
然而在我国，目前原油含水分析化验法基本都采用的是传统的离心法，存在着较多的问题和弊端，本文提出原油含水分析化验自动化系统开发及应用，实现了原油含水分析与采集的及时性、稳定性、准确性、高效性，获得了良好的经济效益。
[关键词]原油含水分析化验自动化系统开发应用1当前原油含水分析化验方法的弊端对油含水进行及时而准确的化验分析，对于分析油藏动态，制定生产方案具有极为重要地指导作用，一旦油含水化验分析的数据不精准，将会造成生产决策失误，造成严重的经济损失。
在当前，原油含水分析化验主要是使用传统的离心法，但这种方法存在着较大的弊端，主要体现在四个方面：（1）过程复杂。
使用离心法进行油含水化验，需要经过十二道手续。
过程复杂，人为影响因素增多，导致误差产生的可能性加大，根据综合的试验得出，使用离心法进行油含水化验的综合误差率为10%左右，最大误差达到了25%，误差较大。
（2）对于中、高含水样的混合不均匀，容易分离，进行二次抽取的时候，容易出现较大误差；（3）在离心法中需要使用汽油等稀释剂，容易造成环境污染，不利于员工健康并容易形成安全隐患；（4）离心法油含水化验劳动强度较大，时间花费较长，自动化程度很低，不能满足新时代发展地要求。
随着时代地发展，采用离心法油含水化验已经不能满足信息化时代发展地要求。
为了提高油田含水分析化验的水平，提高油藏动态分析的准确性，采用端口同步访问及控制技术，通过标签打印机、多FHS—A.E分析仪，多扫描枪等设备组成自动化采集系统，实现数据采集的稳定性、高效性、及时性。
这种原油含水分析化验自动化系统可以快速准确的测量原油含水率，操作安全环保，不会对操作人员的身体造成不利影响；自动采集数据并入库，极大的降低了劳动强度，减少了操作误差；操作方法简单，系统维护较为便捷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原油含水率自动监测仪在油田的应用
【摘要】原油在生产过程中，从油井中采出的原油是油、水、气和含有其它杂质成分的三相流体。
因原油含水率、含气率的波动等因素所造成原油交接计量误差大的问题，经常造成原油交接计量纠纷及人财物的浪费。
射线型原油含气、含水率自动监测仪和射频含水分析仪在油田联合站的使用，解决了无法连续计量的问题，避免人了工误差。
使用这两种仪表在中原油田的原油计量中发挥了明显的优势。
【关键词】含水率射频γ射线含水分析仪
1 引言
中原油田目前主要采用注水采油工艺，采出原油的含水率普遍偏高，各采油队将混合液汇输到联合站经过分离处理，随后进行油、气、水的计量，以前对原油的计量主要有人工蒸馏化验法、振动密度计法等，但这些技术都有一定的局限性，可靠性差，尤其是这些方法都无法消除含气对含水率测量带来的影响，因而使原油计量始终处于一个低水平，给油田开发管理带来诸多不便。
中原油田文一联合站主要接收由采油一厂七个采油区管线输送和油罐车拉来的原油，这两种来油方式给原油计量外输带来了很大不便。
用人工进行化验要求取样频繁工作量大，测出的含水率不是连续值，误差较大，无法准确计量。
2 在油田的应用
2.1 射线型原油含气、含水率自动监测仪的应用
在对七个采油区管线输送的来油，中原油田采油一厂文一联合站在集油岗的来油管线上安装了七台ysqf-i射线型型原油含水含气分析仪外加计数流量计，使各个采油区经过管线输送进站的原油产量计算得到了很好的解决。
这套系统的配置是：给每个采油区输送来的原油，在管线上配有台射线型含水仪，附加计数流量计，数据传到微机系统，系统将采集到的原始数据进行后台整理，并处理计算，对各采油区的油、气、含水率进行实时监测，以报表和趋势图的形式显示在微机大屏幕上，直观明白易于操作。
射线型含水仪的测量管道安装在原油分离器的进口，来油经过管道，每个放射源所发出的强度不太高的γ射线穿过油、水混合介质，通过探测器计数，然后进行分析计算总结，从而得到含水率，这样的结果准确客观。
这套系统的一次仪表包括测量管道、探测器和放射源组成。
测量管道由耐腐蚀耐高温钢材制造，探测器是不接触原油的。
采用闪烁γ探测器性能卓越，数据精确。
施工期间对原有管线进行了改造，安置到分离器的上部使之产生合理的落差，保证来油均匀顺滑的经过测量管道，连续不间断的进行测量。
二次仪表有数字信号处理单元、模拟信号处理单元、计算机数据采集系统组成，在值班室里就可以直观的显示出连续的含水。
必须对值班人员经过专门培训，使其掌握专业的操作技术，才能更好的运行这套系统。
经一段时间测试，并进行含水取样对比，包括正常生产取样对比和调节分离器液位改变出口含水率和含气率进行对比，从表的检测计量数据对比知，仪器检测原油平均含水率为2.0%，人工检测原油平均含水率为1.8%，二者含水率检测差值为0.2%；仪器检测累计日均产油量224t，人工检测累计日均产油量223t，平均日差1t，相对误差0.3%；仪器检测累计日均液量1768立方米，，流量计人工检测日均液量1764立方米，平均日差4立方米，相对误差为0.3%。
三项计量数据平均误差在0.5%以下。
仪表的长期运行稳定性和测量误差都能满足生产计量要求。
2.2 技术特点
原油含水含气分析仪技术先进。
采用最先进的核物理技术、核电子学技术和计算机技术，是核机电一体化的高科技术产品，是一种非接触自动在线测量仪表采用了计算机技术，测量参数随时间的变化一目了然，测量精度高。
2.3 sh射频含水分析仪的应用
除了七个采油区管线来油外，还有个别不在传输系统上的油井经油罐车将原油拉到卸油台卸油，以前测定拉来的原油含水率使用人工取样，在油罐车放油的过程中，间隔一分钟取样一次，一共三次，由于原油的在罐车中油、水、气和含有其它杂质成分分层，这样取样无法准确的体现一车原油的含水率，人员站在卸油口取样，呼吸有毒有害气体，对身体健康造成危害。
sh射频含水分析仪由测量传感器，一次仪表，二次仪表，擦除控
制器，hgc-1型锦研卸油站含水自动计量监测控制微机系统组成。
测量传感器就安装在卸油口，直接和卸下得原油接触。
由于电磁波在通过介质时，或多或少的被介质吸收，不同的介质吸收电磁波能量是不同的，由于传感器发射的是短波频率，它有很强的穿透能力，可以获得精确的信号，得到准确的数据。
微机监控采用菜单化管理，中文操作，实用、友好的实时监控界面；具有实时变化趋势曲线图和历史曲线查询功能，具有数据报表存贮、查询功能。
经过一段时间的测试，每天测试的平均含水率与人工测试的含水率很接近，误差小于0.1%，单车卸车计量，消除了原油交接中的人为因素，能实时监测油罐车的卸油状态，确保油品交接公平、公正、公开。
彻底杜绝了某些拉油罐车的弄虚作假现象，减少了收油单位的经济损失。
先进的自动化产品，减少了工人的劳动强度，保护了工人的身体健康，提高了生产运行效率。
3 结论
随着石油系统经济体制改革的深人发展，采油企业内部原油生产交接计量管理变得非常重要。
文一、文三联合站担负着采油一厂七个采油区进站原油脱水及外输任务。
射线型原油含气、含水率自动监测仪，sh射频含水分析仪，实现了原油含气、含水率在线全流量的测量，消除了由于含气对含水测量带来的误差，克服了人工测量而导致的含水测量代表性差的不足。
仪表的精度不受原油的流态的影响。
这一新的测量方式将为多相流的在线监测提供了新的方法。
这项原油计量新技术在中原油田及兄弟油田得到了广泛推广应用。
参考文献
[1] 严晓靖.原油天然气分线自动计量与监测技术的开发与应用[j].内蒙古石油化工
[2] 杨长来.联合站改进工艺流程的节能效果分析[j].油气储运，2002，02
[3] 贾炜镔.射频原油含水监控系统在原油交接计量站的应用。
