房屋建筑学楼梯设计例题
楼梯设计步骤及例题
楼梯设计步骤及例题Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT例题1：某内廊式三层办公楼的楼梯间，层高为 3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240m m）设计步骤：（20分）1.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）2.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm3.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级4.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm5.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm6.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
7.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
8.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为,室外设计地坪标高为，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
楼梯设计步骤及例题
楼梯设计步骤及例题 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
例题地坪标高为，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
楼梯设计步骤及例题-楼梯设计步骤例题
1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
下22顶层平面图例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为 0.000,室外设计地坪标高为-0.450，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。

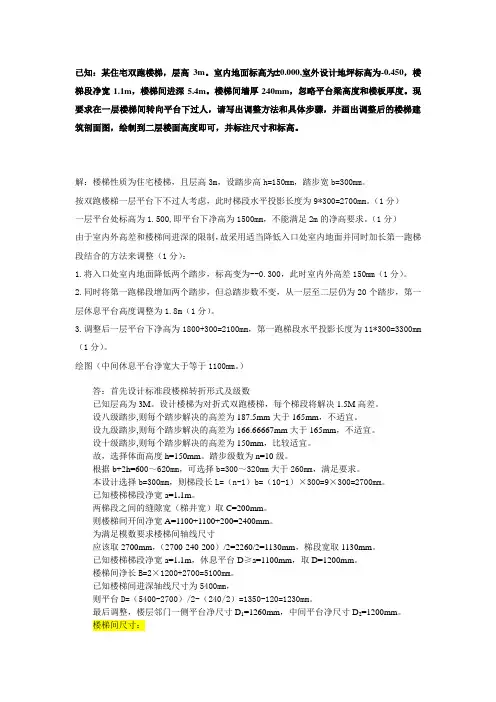

楼梯设计题目总汇
已知：某住宅双跑楼梯，层高3m。
室内地面标高为 0.000,室外设计地坪标高为-0.450，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层楼梯间转向平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。
（1分）一层平台处标高为1.500,即平台下净高为1500mm，不能满足2m的净高要求。
（1分）由于室内外高差和楼梯间进深的限制，故采用适当降低入口处室内地面并同时加长第一跑梯段结合的方法来调整（1分）：1.将入口处室内地面降低两个踏步，标高变为--0.300，此时室内外高差150mm（1分）。
2.同时将第一跑梯段增加两个踏步，但总踏步数不变，从一层至二层仍为20个踏步，第一层休息平台高度调整为1.8m（1分）。
3.调整后一层平台下净高为1800+300=2100mm，第一跑梯段水平投影长度为11*300=3300mm （1分）。
绘图（中间休息平台净宽大于等于1100mm。
）答：首先设计标准段楼梯转折形式及级数已知层高为3M。
设计楼梯为对折式双跑楼梯，每个梯段将解决1.5M高差。
设八级踏步,则每个踏步解决的高差为187.5mm大于165mm，不适宜。
设九级踏步,则每个踏步解决的高差为166.66667mm大于165mm，不适宜。
设十级踏步,则每个踏步解决的高差为150mm，比较适宜。
故，选择体面高度h=150mm。
踏步级数为n=10级。
根据b+2h=600～620mm，可选择b=300～320mm大于260mm，满足要求。
本设计选择b=300mm，则梯段长L=（n-1）b=（10-1）×300=9×300=2700mm。
楼梯设计步骤及例题
1.例题1:某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm设计步骤：（20分）2.先设楼梯宽度A=1.1m （公共建筑楼梯宽度应》1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h = 3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=（N/2-1）*b = （11-1）*300 = 3000mm6.计算楼梯间进深L=D+D ' +D'2*120=3000+1100+550 +240=4890mmD'为中间休息平台宽度，至少》A = 1100mm, D'为楼层休息平台宽度，开敞式楼梯间D'取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm,楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm,楼梯间休息平台宽度为D'1200mm, D'丄660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm,假设平台梁高度为300mm,则梁底标高为1350mm。
例题2:已知：某住宅双跑楼梯，层高3m。
室内地面标高为0.000,室外设计地坪标高为-0.450 ,楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m,设踏步高h=150mm,踏步宽b=300mm。
楼梯设计步骤及例题-楼梯设计步骤例题
1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
下22顶层平面图例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为 0.000,室外设计地坪标高为-0.450，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。
楼梯设计步骤及例题
例题1：某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240m m）设计步骤：（20分）1.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）2.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm3.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级4.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm5.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm6.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
7.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
8.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为 ,室外设计地坪标高为，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。
楼梯设计例题
台阶
绘图如下：
台阶
绘图如下：
例2：某多层住宅楼梯间，层数为4~6层，已知层 高2.8米，墙厚200mm,室内外高差0.6米,试设计 一双跑并列式楼梯,要求楼梯平台下做出入口设 计。
要求：1、设计楼梯各部分尺寸，写出设计过程
2、做出首层、二层、标准层、顶层楼梯间
平面图，楼梯间剖面图（不含屋顶部分）
3、选择首层平台下出入口处设计方案并在
Hale Waihona Puke 2、确定首层平台下净高高度解决方案 综合前述5种措施，采用首层局部降低地面的方
法解决。
为保证平台梁下2米净高，考虑平台梁高250 ， 通过局部降低首层地面即可满足要求.
平台标高为1.400，楼梯间入口处地面标高定为 0.875
首层平台下净空高度为:2.025米,大于2.0米要求 楼梯间入口处与室外地面高差为125,做一步室外
第六章 楼梯及其他垂直交通设施 第二节 楼梯结构形式
例1：某单位住宅楼，层数为4~6层，已知层高 2.8米，楼梯间开间2.7米,进深5.1米,室内外高差 1.0米,试设计一双跑并列式楼梯,要求楼梯平台下 做出入口设计。
要求：1、设计楼梯各部分尺寸，写出设计过程
2、做出首层、标准层、顶层楼梯间平面图，
剖面图中绘出
解：已知：层高 1、确定踏步尺寸b,h及踏步数量 （1）根据楼梯设计一般规定,暂定h=175,b=260,
则
踏步数n= 2800/2/175=8 梯段长L=(8-1)X260=1820 (2)将b,h带入坡度经验公式:2h+b=2X175+260=610,
可知坡度合适
(完整版)房屋建筑学楼梯设计例题
(完整版)房屋建筑学楼梯设计例题题目：设计一座楼梯，满足以下要求：楼层高度为3米，步长为0.25米，楼梯宽度为1.2米，每个台阶高度不能超过0.2米，楼梯顶部需要设置一个平台。
步骤：1. 计算需要多少个台阶：楼层高度为3米，步长为0.25米，因此需要 3÷0.25 = 12 个台阶。
2. 计算每个台阶的高度：每个台阶高度不能超过0.2米，因此每个台阶高度取0.2米。
3. 计算每个台阶的水平长度：每个台阶高度取0.2米，因此每个台阶水平长度为：0.25² - 0.2² = 0.06米。
4. 计算楼梯的总长度：每个台阶的水平长度为0.06米，因此12个台阶的水平长度总共为：0.06 x 12 = 0.72米。
5. 设计楼梯的横截面：楼梯宽度为1.2米，可以设置两个支撑柱，每个支撑柱宽度取0.1米，楼梯的有效宽度为1.2-0.1-0.1=1.0米。
取楼梯矩形截面，高度为0.2米，宽度为1.0米。
6. 设计楼梯的坡度：坡度为角度，一般取30°~45°，这里取35°。
tan 35° = 0.7。
因此，每个台阶的高度为0.2米，水平长度为0.06米，楼梯总长为0.72米，坡度为35°。
7. 设计楼梯平台：楼梯顶部需要设置一个平台，平台尺寸可以取为1.2米 x 1.2米，高度等于最后一个台阶高度0.2米。
综合上述计算，设计图如下：——————| || ▲ || || || || || | ^| | || | 0.2m| | || | v————————————支撑柱支撑柱0.1m 0.1m宽度宽度| |v v1.0m 1.0m宽度宽度| |▼ ▼0.2m 0.2m高度高度| |v v————————————台阶1 台阶2横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶3 台阶4横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶5 台阶6横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶7 台阶8横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶9 台阶10横长0.06 横长0.06高度0.2 高度0.2| |v v————————————台阶11 台阶12横长0.06 横长0.06高度0.2 高度0.2| |v v平台▲1.2m×1.2m |楼梯顶部。
房屋建筑学楼梯设计题详解
房屋建筑学楼梯设计题详解房建楼梯设计例题例题1.试设计某多层住宅现浇平行双跑板式楼梯，层高2.8m，开间2.6m，室内外高差600，首层平台下作主出入口，保证平台下净高≥2000，墙体厚度240mm，轴线居中。
试确定合理的踏步尺寸，并求合理的楼梯进深，确定各梯段尺寸，画出平、剖面图，并标注相关尺寸。
1．确定踏步高度和楼梯级数确定合适的楼梯踏步尺寸：踏步高度h＝175 （住宅楼梯踏步的合理尺寸，见表）级数2800÷175=16级2．确定踏步宽度和梯段长度踏步高175，根据b＋2h＝600～620，以及建筑模数制，600－2×175＝250，620－2×175＝270；取踏步宽度b＝260，当双跑等跑时，梯段长度＝260×(8-1)=18203．确定梯段宽度,假定梯段宽度＝1150mm，（规范要求住宅梯段宽度≧1100mm）开间2600－墙厚240－两个梯段净宽1150×2＝604．确定平台宽度暂定平台宽度1250＞1150（规范要求平台宽度≧梯段宽度）5．首层平台下要求过人即平台下净高≥2000分析：当双跑等跑时，首层平台下高度2800÷2＝1400 ，一般平台梁高300mm，平台下净高需要〉2000 mm，相差约900mm，两个途径：A．借用室内外高差原室内外高差600，移进450，即三级踏步，每级150。
450＋1400＝1850＜2350，还差2350－1850＝400 B．第一层楼梯作长短跑175*3级踏步=525>400, 第一跑，由8级增加为11级；则相应地，第二跑减少为5级，综合A和B第一跑梯段高度175×11＝1925，即首层平台标高1.925，第一跑梯段下净高＝梯段高度1925＋借用室内外高差450－平台梁300＝2075＞2000，满足首层平台下主出入口过人的要求。
由于首层平台提高3级，需要验证第二层中间平台下是否满足通行，即第二层中间平台下净高≥2000 第二层中间平台下净高＝二层平台标高4.200－首层平台标高1.925－平台梁300＝1975<2000，不满足平台净高2000的要求。
楼梯设计步骤例题
1.例题1:某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm设计步骤：（20分）2. 先设楼梯宽度A=1.1m （公共建筑楼梯宽度应》1.1m）3. 根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4. 确定每层楼梯踏步数量为N=N/h = 3300/150=22级，单跑楼梯段踏步数为11级5. 计算梯段长度：D=（N/2-1）*b = （11-1）*300 = 3000mm6. 计算楼梯间进深L=D+D ' +D'2*120=3000+1100+550 +240=4890mmD'为中间休息平台宽度，至少》A = 1100mm, D'为楼层休息平台宽度，开敞式楼梯间D'取550mm~600mm7. 计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm,楼梯宽度定为A=1200mm。
8. 调整进深尺寸L=5100mm,楼梯间休息平台宽度为D'1200mm, D'丄660mm。
9. 楼梯第一跑休息平台标高为3300/2=1650mm,假设平台梁高度为300mm,则梁底标高为1350mm。
例题2：已知：某住宅双跑楼梯，层高3m 。
室内地面标高为0.000,室外设计地坪标高为-0.450，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m,设踏步高h=150mm,踏步宽b=300mm。
楼梯设计步骤及例题-楼梯设计步骤例题
1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。
下22顶层平面图例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为 0.000,室外设计地坪标高为-0.450，楼梯段净宽1.1m，楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。
楼梯设计步骤及例题
1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m,试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。
（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应三1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h=3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=（N/2T）*b=（11T）*300=3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少NA=1100mm‘D''为楼层休息平台宽度，开敞式楼梯间D’‘取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm,楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm,楼梯间休息平台宽度为D'=1200mm,D’’=660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm,假设平台梁高度为300mm,则梁底标高为1350mm。
例题2：已知：某住宅双跑楼梯，层高3m。
室内地面标高为，室外设计地坪标高为，楼梯段净宽1.1m,楼梯间进深5.4m。
楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。
现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。
解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。
按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。
房屋建筑学51楼梯设计实例
5.绘制平面图
根据已知楼梯间 的开间和进深， 绘制出各层楼梯 的平面图。图为 某住宅楼梯的平 面图。
底层楼梯的处理方式
❖ 可以将平台下的地面标高降 至-0.450m，则平台净高为
1150+450=1600mm＜2000mm。 还不满足要求，那么再采用 增加第一个梯段踏步数量， 即提高底层中间平台的做法：
❖ 第一个梯段增加3级踏步数 ❖ 此时，平台净高为：
1400+450+175*3-250=2125mm ＞2000mm
❖ （2）平台标高：
当每层楼梯两跑的踏步数相等时，平台应处于上 下层高度的中点。本例一层平台的标高为1.4m， 二层平台标高为4.2m。因为底层休息平台下做出 入口，平台下净高应不小于2000mm。需要对底层 楼梯做必要的处理。
❖ 本例假定中间平台梁的高度（包括平台板厚度）为 250mm，则平台梁的底面标高为1.15m，即平台净高 为1150mm＜2000mm，不满足要求。
【例】已知某住宅楼的层高为2.8 m，楼梯间宽 度为2.7 m，进深5.1m，楼梯间两侧墙厚 240mm，室内外地坪高差为0.6m。假定中间 平台梁的高度（包括平台板厚度）为250mm， 试设计一双跑式梯段的楼梯，梯段间的梯井 宽100mm，要求在底层梯段休息平台下做出入 口。
设计过程
1.确定踏步尺寸 查表5-1，住宅楼梯假定踏步高h为175mm、 宽b为250mm。 2h+b=2*175+250=600（600~620） h+b=175+250=425（450）
2.计算每层踏步数 已知层高为2.8m，则踏步数N为： 2800÷175＝16步 采用双跑楼梯，每跑踏步数应为8步。
3.确定梯段的宽度 ❖楼梯段宽度 B＝[2700-2×120(墙厚)-160（梯井宽）]÷2 ＝1150mm
(完整版)房屋建筑学楼梯设计例题
楼梯设计例题：某单元式住宅的层高为2.7m ，室内外地面高差为0.6m ，采用双跑平行楼梯，楼梯底层中间平台下设通道，试设计该楼梯。
解：(1) 确定踏步尺寸。
根据住宅楼梯的特点，初步取踏步宽度为260mm，由经验公式2h+b =600mm 求得踏步高度h=170mm，初步取h = 170mm。
(2) 确定各层踏步数量。
各层踏步数量N=层高H / h = 2700 / 170 "15.9取N=16 级，则踏步高度调整为：h = H / N = 2700 / 16 "169mm(3) 确定各梯段踏步数量。
二层及以上梯段采用等跑，则各梯段踏步数量为：n1 = n 2= N / 2 = 16 / 2 = 8( 级)由于底层中间平台下设通道，当底层楼梯两梯段采用等跑时，则底层中间平台面的标高为：H / 2 = 2.7 / 2 = 1.35m假定平台梁的高度(包括板厚)为250mm ，则底层中间平台净高为1350-250 = 1100mm<2000mm ，不能满足要求。
寸为50mm ，取梯段宽度为1150mm o采取的处理方法为：将平台下的地面标高降低至-0.450m ，则平台净高为1100+450=1550mm<2000mm ，仍不能满足要求。
再将第一个梯段的踏步数量增加(2000-1550)十169 "3级，此时，平台净高为1550+169 X3〜2060mm >2000mm，满足要求。
那么，底层第一个梯段的踏步数量为8+3 =11级，第二个梯段的踏步数量为8-3 = 5级。
(4) 确定梯段长度和梯段高度。
楼梯底层的梯段长度分别为：L1 = (n 1-1)b=(11-1) X260=2600mmL2 = (n 2-1)b=(5-1) X260=1040mm楼梯二层及以上的梯段长度为：L1 = L2 = (n-1)b=(8-1) X260=1820mm底层楼梯的梯段高度分别为：H1 = mh=11 X169 "1860mmH2 = n2h=5 X169 "840mm二层及以上楼梯的梯段高度为：H1 = H2=nh=8 X169 "1350mm(5) 确定梯段宽度。
房屋建筑学楼梯设计例题
有一楼梯间2700×4800，层高3000，室内外高差600。
试设计一双折等跑楼梯，三层，并解决底层中间平台下设通道问题。
1.确定梯段宽度2700-300=2400 梯井宽度0~200取100mm a 115021002400=-= 2.确定平台宽度D ≥ a D ＝a ＝1150mm （暂定）3.确定踏步级数住宅踢面高h=150～175 mm ，暂定175 mm 14.171753000==N 为奇数，不合，取18级 mm h 66.166183000== 取167 mm 167×18=3006 mm取18级，每个梯段9级，即每个梯段9个踢面， N ´=94.确定梯段长度(=L N ´-1）×b 踏面宽取250 mmL =（9-1）×250=2000 mm校核楼梯间进深：2000+2×1150=4300 还余500，加大平台宽度，取平台板宽为1400 mmD=1400 mm 校核楼梯间进深：2000+2×1400=4800 mm 与进深尺寸符合。
5.校核底层中间平台下净高层高为3米，双折等跑楼梯中间平台设在层高为一半处，即1.5米处，净空显然不符合要求。
采用第二种方法即降低底层楼梯间地面标高的方法来解决。
将室内外高差0.6米移到楼梯间室内来，设4级高150 mm的台阶，使得中间平台下楼梯间地面与室外地面同标高。
那么，楼梯间底层中间平台下层高为：1500+600=2100 mm，满足要求。
严格来讲还应减去板厚120 mm，净高为1980 mm，不满足要求。
如果是有平台梁的楼梯，平台梁高一般为300 mm，平台梁面与平台板面平，平台梁底面标高为1.200米，楼梯间底层中间平台下净高为：1200+600=1800 mm，也不满足要求。
此时，要采用增加底层第一跑梯级的方法来提高底层中间平台的高度。
先增加1级，1800+167=1967mm，不满足要求，再增加一级，1967+167=2134 mm,底层中平台标高应为1.500+0.334=1.834米，净高已满足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有一楼梯间2700×4800，层高3000，
室内外高差600。
试设计一双折等跑楼梯，三层，并解决底层中间平台下设通道问题。
1.确定梯段宽度
2700-300=2400 梯井宽度0~200取100
mm a 11502
1002400=-= 2.确定平台宽度
D ≥ a D ＝a ＝1150mm （暂定）
3.确定踏步级数
住宅踢面高h=150～175 mm ，暂定175 mm 14.17175
3000==N 为奇数，不合，取18级 mm h 66.166183000== 取167 mm 167×18=3006 mm
取18级，每个梯段9级，即每个梯段9个踢面， N ´=9
4.确定梯段长度
(=L N ´-1）×b 踏面宽取250 mm
L=（9-1）×250=2000 mm
校核楼梯间进深：2000+2×1150=4300 还余500，加大平台宽度，取平台板宽为1400 mm
D=1400 mm 校核楼梯间进深：2000+2×1400=4800 mm 与进深尺寸符合。
5.校核底层中间平台下净高
层高为3米，双折等跑楼梯中间平台设在层高为一半处，即1.5米处，净空显然不符合要求。
采用第二种方法即降低底层楼梯间地面标高的方法来解决。
将室内外高差0.6米移到楼梯间室内来，设
4级高150 mm的台阶，使得中间平台下楼梯间地面与室外地面同标高。
那么，楼梯间底层中间平台下层高为：1500+600=2100 mm，满足要求。
严格来讲还应减去板厚120 mm，净高为1980 mm，不满足要求。
如果是有平台梁的楼梯，平台梁高一般为300 mm，平台梁面与平台板面平，平台梁底面标高为1.200米，楼梯间底层中间平台下净高为：1200+600=1800 mm，也不满足要求。
此时，要采用增加底层第一
跑梯级的方法来提高底层中间平台的高度。
先增加1级，1800+167=1967mm，不满足要求，再增加一级，1967+167=2134 mm,底层中平台标高应为1.500+0.334=1.834米，净高已满足要求。
由于底层第一跑增加了2级，第一跑梯段长应为2000+500=2500mm，中间平台宽度在底层第一跑处为1400-500=900mm。
第二跑相应减少2级，中间平台宽度在底层第二跑处为1400+500=1900mm。
此例题解决底层中间平台下设通道问题采用了第一种方法和第二种方法结合，即降低底层楼梯间地面标高和增加底层第一跑梯级数以抬高底层中间平台高度两种方法同时应用。
如果底层中间平台下不设通道则不要校核净高。
