PLC控制LED灯数码显示控制程序
plc实训led数码管的plc控制
项目准备
项目1 LED数码管的PLC控制
■ 1．在实际运用的显示中，要把具体的数字显示出来，七段数码管是 通过不同的组合形成数字“0～9”的，图2-1-2中列出了数码管显示 各个数字发光段的组合（发光为高电平“1”），如：当a、b、c、 d、e、f 六个发光段发光时，即显示数字“0”，而要显示数字“1”， 则需要有b、c 二个发光段发光。
过程序的基本结构是由初始状态（S0）普通状态（S30～S32）等和状态转
移条件组成的。其中初始状态可视为设备的运行停止状态，也可称为设备
的待机状态。普通状态为设备的运行工序，按顺序控制过程从上向下地进
行。状态转移条件是：设备运行时，当某一工序执行完成后，从该工序向
下一工序转移的条件。
项目准备
项目1 LED数码管的PLC控制
项目准备
项目1 LED数码管的PLC控制
3
对步进程序中的每一个状态，都需要用STL指令去驱动状态的执行。
必须清楚的是：在步进程序中，每个STL指令都会与SET指令共同使用，即每
个状态都需要先用SET指令置位，再用STL指令驱动。
4
状态转移条件应视为接在左母线的触点，与上一状态连接的触点应使
用LD、LDI指令；也允许指令的串联和并联，如图2-1-4所示。
项目1 LED数码管的PLC控制
七段数码管显示的PLC控制项目实训评估表见教材表2-1-5
项目准备
项目1 LED数码管的PLC控制
（a）状态转移图（SFC）
(b) 步进梯形图
图2-1-3 步进控制程序的基本结构
项目准备
项目1 LED数码管的PLC控制
■ 步进程序的特点 ■ （1）要执行步过程序，首先要激活初始状态S0。一般情况下，步进程序
led数码显示控制plc课程设计
led数码显示控制plc课程设计一、教学目标本课程的教学目标是使学生掌握LED数码显示控制PLC的基本原理和应用技能。
具体目标如下：1.知识目标：–了解PLC的基本组成和工作原理。
–掌握PLC编程软件的使用。
–熟悉LED数码显示控制系统的结构和编程。
2.技能目标：–能够熟练使用PLC编程软件进行编程。
–能够设计和实现LED数码显示控制系统的PLC程序。
–能够进行LED数码显示控制系统的调试和维护。
3.情感态度价值观目标：–培养学生的创新意识和团队合作精神。
–增强学生对自动化技术的兴趣和认识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.PLC的基本组成和工作原理。
2.PLC编程软件的使用和编程方法。
3.LED数码显示控制系统的结构和编程。
4.LED数码显示控制系统的调试和维护。
–引言：介绍PLC和LED数码显示控制系统的概念和发展。
–章节1：PLC的基本组成和工作原理。
–章节2：PLC编程软件的使用和编程方法。
–章节3：LED数码显示控制系统的结构和编程。
–章节4：LED数码显示控制系统的调试和维护。
三、教学方法本课程的教学方法包括讲授法、案例分析法和实验法。
1.讲授法：通过教师的讲解，使学生掌握PLC和LED数码显示控制系统的理论知识。
2.案例分析法：通过分析实际案例，使学生了解PLC和LED数码显示控制系统的应用场景和编程方法。
3.实验法：通过实验操作，使学生熟悉PLC编程软件的使用和LED数码显示控制系统的调试和维护。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用《LED数码显示控制PLC》教材，为学生提供系统的理论知识学习。
2.参考书：推荐《PLC编程与应用》等参考书，为学生提供更多的学习资料。
3.多媒体资料：制作PPT和视频等多媒体资料，为学生提供直观的学习体验。
4.实验设备：准备PLC编程器和LED数码显示控制系统实验设备，为学生提供实践操作的机会。
plcled数码管显示课程设计
plcled数码管显示课程设计一、教学目标本课程旨在让学生了解和掌握PLC编程和LED数码管显示的原理和应用，通过学习，学生应达到以下目标：1.知识目标：了解PLC的基本原理和结构，掌握PLC编程语言，了解LED数码管的工作原理和显示方式。
2.技能目标：能够使用PLC编程软件进行简单的程序设计，能够对LED数码管进行简单的显示控制。
3.情感态度价值观目标：培养学生对自动化技术的兴趣和认识，提高学生解决问题的能力，培养学生的创新精神和团队合作意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.PLC的基本原理和结构：PLC的工作原理，PLC的硬件组成和功能，PLC的编程语言。
2.PLC编程：PLC编程软件的使用，PLC程序的设计和调试。
3.LED数码管的基本原理和控制：LED数码管的工作原理，LED数码管的控制电路和编程。
4.实践操作：PLC和LED数码管的连接和调试，PLC编程实践。
三、教学方法为了提高教学效果，我们将采用多种教学方法，包括：1.讲授法：用于讲解PLC的基本原理和结构，PLC编程的基本概念和方法。
2.讨论法：用于探讨PLC编程的技巧和问题解决方法。
3.实验法：用于PLC编程实践和LED数码管的控制操作。
四、教学资源为了支持教学，我们将准备以下教学资源：1.教材：选用合适的教材，提供全面系统的理论知识。
2.多媒体资料：提供相关的视频和动画，帮助学生更好地理解PLC和LED数码管的工作原理。
3.实验设备：准备PLC和LED数码管的实验设备，供学生进行实践操作。
五、教学评估为了全面、公正地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：通过课堂参与、提问、小组讨论等评估学生的学习态度和积极性。
2.作业：布置相关的编程练习和实验报告，评估学生的理解和应用能力。
3.考试：进行期中和期末考试，评估学生对知识的掌握和运用能力。
六、教学安排本课程的教学安排如下：1.教学进度：按照教材的章节顺序进行教学，确保每个章节都有足够的时间进行讲解和实践。
PLC的LED数码显示课程设计
PLC的LED数码显示课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基础知识，掌握LED数码管的显示原理。
2. 学生能运用所学知识，设计出符合要求的PLC控制的LED数码显示程序。
3. 学生了解并掌握相关编程软件的使用，对PLC程序进行编写、下载和调试。
技能目标：1. 学生能独立完成LED数码显示电路的搭建，并进行故障排查。
2. 学生通过实践操作，提高解决问题的能力，培养创新意识和动手能力。
3. 学生能够运用团队合作的方式，共同完成PLC的LED数码显示项目。
情感态度价值观目标：1. 学生培养对自动化控制技术的兴趣，增强学习PLC相关知识的积极性。
2. 学生在项目实践中，体验团队合作的重要性，培养沟通协作能力。
3. 学生通过学习，认识到自动化技术在现实生活中的应用，增强学以致用的意识。
课程性质：本课程为实践性较强的课程，以项目为导向，注重学生动手操作能力的培养。
学生特点：学生具备一定的PLC基础知识，对编程和电子技术有一定的了解，但对实际应用尚缺乏经验。
教学要求：教师应注重理论与实践相结合，引导学生主动参与，鼓励学生提问和讨论，关注学生的个体差异，提供有针对性的指导。
通过课程学习，使学生在知识、技能和情感态度价值观方面均有所收获。
二、教学内容1. 理论知识：- PLC基础知识：PLC的结构、工作原理、编程语言等。
- LED数码管工作原理：数码管的构造、显示原理、驱动方式等。
- 编程软件操作：介绍编程软件的使用方法，包括程序的编写、下载和调试等。
2. 实践操作：- 电路搭建：学生根据设计要求，搭建PLC控制的LED数码显示电路。
- 程序编写：运用编程软件，编写符合要求的PLC控制程序。
- 调试与优化：对编写的程序进行下载、调试，找出并解决存在的问题。
3. 教学大纲：- 第一课时：回顾PLC基础知识，介绍LED数码管工作原理。
- 第二课时：讲解编程软件的使用方法，示范程序编写过程。
西门子PLC实验

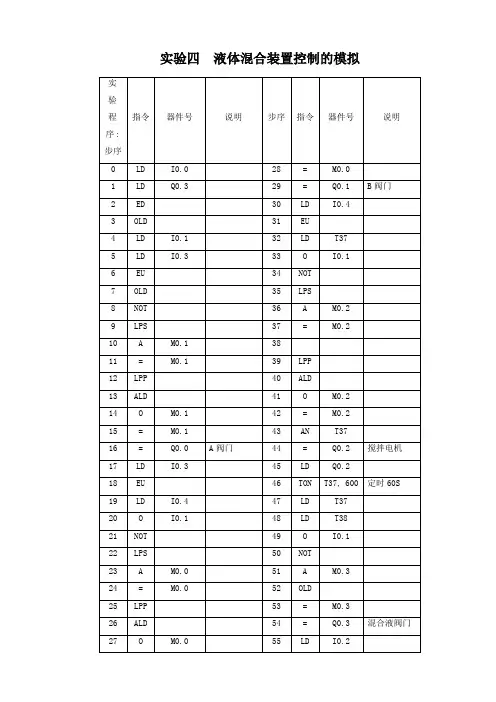

实验四液体混合装置控制的模拟
5.思考题:
1.试修改程序实现先让B阀门进料, 然后A阀门进料, 即调换A,B阀门进料的顺序。
2.试修改程序实现搅拌电机工作的时间, 将其设置为30S。
实验五（1） LED数码显示控制
1. 5.思考题:
2.试修改程序实现LED灯亮的顺序颠倒, 即显示次序是数字及字符, 显示次序是F、E、d、
C、b、A、9、8、7、6、5、4、3、2、1、0, 随后显示单位段码H, G, F, E, D, C, B,
A。
3.试修改程序实现改变LED显示变换的速度。
实验六水塔水位模拟控制参考实验程序
4.思考题:
1.能否用定时器来实现水塔水位控制的全自动控制？
实验九十字路口交通灯控制的模拟实验参考程序:
4.工作过程
当起动开关SD合上时, I0.0触点接通, T37开始计时, 南北红灯亮；同时T38开始计时, 东西绿灯亮。
20s之后T38时间到, 将东西绿灯亮绿灯亮（M0.2）复位, 同时T39开始计时, 东西绿灯闪亮3s, 3s之后T40开始计时, 东西黄灯亮2s；2s后南北红灯灭、东西黄灯灭、东西红灯亮（T41开始计时25s）、南北绿灯亮（T42开始计时20s）, 20s之后T43开始计时, 南北绿灯闪亮3s（T43计时3s）后T44开始计时, 南北黄灯亮2s.
按照上顺序周而复始地运行。
甲车为东西方向行车, 乙车为南北方向行车。
5.思考题:
1、本次试验中小车的运行状态是与相反方向的红灯状态同时进行的, 如何实现小车运行与同向绿灯同步？。
plc控制数码管显示
一、设计目的1、通过利用PLC控制数码管显示熟悉相关的编程应用2、实现题目设计中要求的功能实现二、设计要求按下启动按钮后，由八组LED发光二极管模拟的八段数码管显示：先是一段段显示，显示次序是：A、B、C、D、E、F、G、H。
随后显示数字及字符，显示次序0、1、2、3、4、5、6、7、8、9、a、b、c、d、e、f。
再返回初始显示，并循环不止。
三、设计内容（可加附页）1、列出输入输出表2、画出系统接线图3、根据控制要求设计出梯形图4、写出指令表LD 200.00 ANDNOT TIM000 LD TIM001 ANDNOT TIM002 ORLDLD TIM002 ANDNOT TIM003 ORLDLD TIM004 ANDNOT TIM005 ORLDLD TIM005 ANDNOT TIM006 ORLDLD TIM006 ANDNOT TIM007 ORLDLD TIM007 ANDNOT TIM008 ORLDLD TIM008 ANDNOT TIM009ORLDLD TIM009ANDNOT TIM010ORLDLD TIM011ANDNOT TIM012ORLDLD TIM013ANDNOT TIM014ORLDLD TIM014ANDNOT TIM015ORLDLD 200.01ANDNOT TIM016ORLDOUT 10.00LD 200.00ANDNOT TIM000LD TIM000ANDNOT TIM001ORLDLD TIM001ANDNOT TIM002ORLDLD TIM002ANDNOT TIM003ORLDLD TIM003ANDNOT TIM004ORLDLD TIM006ANDNOT TIM007ORLDLD TIM007ANDNOT TIM008ORLDLD TIM008ANDNOT TIM009ORLDLD TIM009ANDNOT TIM010 ORLDLD TIM012 ANDNOT TIM013 ORLDLD TIM016 ANDNOT TIM017 ORLDOUT 10.01LD 200.00 ANDNOT TIM000 LD TIM000 ANDNOT TIM001 ORLDLD TIM002 ANDNOT TIM003 ORLDLD TIM003 ANDNOT TIM004 ORLDLD TIM004 ANDNOT TIM005 ORLDLD TIM005 ANDNOT TIM006 ORLDLD TIM006 ANDNOT TIM007 ORLDLD TIM007 ANDNOT TIM008 ORLDLD TIM008 ANDNOT TIM009 ORLDLD TIM009 ANDNOT TIM010 ORLDLD TIM010 ANDNOT TIM011 ORLDLD TIM012 ANDNOT TIM013 ORLD LD TIM017ANDNOT TIM018ORLDOUT 10.02LD 200.00ANDNOT TIM000LD TIM001ANDNOT TIM002ORLDLD TIM002ANDNOT TIM003ORLDLD TIM004ANDNOT TIM005ORLDLD TIM005ANDNOT TIM006ORLDLD TIM007ANDNOT TIM008ORLDLD TIM008ANDNOT TIM009ORLDLD TIM010ANDNOT TIM011ORLDLD TIM011ANDNOT TIM012ORLDLD TIM012ANDNOT TIM013ORLDLD TIM013ANDNOT TIM014ORLDLD TIM018ANDNOT TIM019ORLDOUT 10.03LD 200.00ANDNOT TIM000LD TIM001ANDNOT TIM002ORLDLD TIM005ANDNOT TIM006ORLDLD TIM007ANDNOT TIM008ORLDLD TIM009ANDNOT TIM010ORLDLD TIM010ANDNOT TIM011ORLDLD TIM011ANDNOT TIM012ORLDLD TIM012ANDNOT TIM013ORLDLD TIM013ANDNOT TIM014ORLDLD TIM014ANDNOT TIM015ORLDLD TIM019ANDNOT TIM020ORLDOUT 10.04LD 200.00ANDNOT TIM000LD TIM003ANDNOT TIM004ORLDLD TIM004ANDNOT TIM005ORLDLD TIM005ANDNOT TIM006ORLDLD TIM006ANDNOT TIM007ORLDLD TIM007ANDNOT TIM008 ORLDLD TIM008 ANDNOT TIM009 ORLDLD TIM009 ANDNOT TIM010 ORLDLD TIM010 ANDNOT TIM011 ORLDLD TIM011 ANDNOT TIM012 ORLDLD TIM013 ANDNOT TIM014 ORLDLD TIM014 ANDNOT TIM015 ORLDLD TIM020 ANDNOT TIM021 ORLDOUT 10.05LD TIM001 ANDNOT TIM002 LD TIM002 ANDNOT TIM003 ORLDLD TIM003 ANDNOT TIM004 ORLDLD TIM004 ANDNOT TIM005 ORLDLD TIM005ANDNOT TIM006ORLDLD TIM007ANDNOT TIM008ORLDLD TIM008ANDNOT TIM009ORLDLD TIM009ANDNOT TIM010ORLDLD TIM010ANDNOT TIM011ORLDLD TIM012ANDNOT TIM013ORLDLD TIM013ANDNOT TIM014ORLDLD TIM014ANDNOT TIM015ORLDLD TIM021ANDNOT TIM022ORLDOUT 10.06LD TIM022ANDNOT TIM023OUT 10.07LD TIM023OR 200.00ANDNOT TIM015OUT 200.00TIM 000 #10TIM 001 #20TIM 002 #30TIM 003 #40TIM 004 #50TIM 005 #60TIM 006 #70TIM 007 #80TIM 008 #90TIM 009 #100TIM 010 #110TIM 011 #120TIM 012 #130TIM 013 #140TIM 014 #150TIM 015 #160LD 0.00OR 200.01OR TIM015ANDNOT TIM023ANDNOT 0.01OUT 200.01TIM 016 #10TIM 017 #20TIM 018 #30TIM 019 #40TIM 020 #50TIM 021 #60TIM 022 #70TIM 023 #805、调试并运行程序四、设计实验结果及分析利用实验箱上的八个灯的先后点亮来表示数码管得各段的亮灭，按照实验要求八个灯先按顺序依次点亮，显示次序是：A、B、C、D、E、F、G、H。
plcled数码管显示课程设计
plcled数码管显示课程设计一、课程目标知识目标：1. 理解PLC与LED数码管的基础知识，掌握数码管显示原理；2. 学会使用PLC进行LED数码管的控制程序编写；3. 了解并掌握PLC与LED数码管接口电路的连接方法。
技能目标：1. 能够独立完成PLC与LED数码管的连接与调试；2. 能够运用所学知识编写程序，实现数码管的基本显示功能；3. 能够对数码管显示程序进行故障排查和优化。
情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发学习热情；2. 培养学生团队协作意识，提高沟通与协作能力；3. 培养学生勇于尝试、积极探究的学习态度，增强解决问题的自信心。
课程性质：本课程为实践性课程，侧重于学生动手能力和实际操作能力的培养。
学生特点：学生具备一定的PLC基础知识，对实践操作具有较强的兴趣。
教学要求：教师需引导学生主动参与实践，注重理论与实践相结合，提高学生的实际操作能力。
在教学过程中，关注学生个体差异，给予个性化指导，确保每位学生能够达到课程目标。
通过课程学习，使学生能够将所学知识应用于实际工程案例中，提高综合运用能力。
二、教学内容1. 数码管基础知识：介绍数码管的结构、工作原理及分类，重点讲解共阴和共阳数码管的区别与选用。
教材章节：第二章第三节2. PLC与LED数码管接口电路：讲解PLC与LED数码管连接的电路原理，示范电路图的绘制和元件选型。
教材章节：第三章第一节3. PLC控制程序编写：教授如何使用PLC编程软件，编写控制数码管显示的程序，包括基本指令的使用和程序逻辑设计。
教材章节：第四章4. 数码管显示程序调试：介绍程序调试的方法和技巧，指导学生进行现场操作，实现数码管的基本显示功能。
教材章节：第五章第三节5. 故障排查与优化：分析常见故障原因，教授排查和解决问题的方法，提高程序的稳定性和可靠性。
教材章节：第六章6. 实践操作：安排学生进行小组合作，完成PLC控制LED数码管显示的实践项目，巩固所学知识。
(整理)编写LED显示0-9数字的PLC控制程序
（1）建设项目概况。Y004
环境总经济价值＝环境使用价值＋环境非使用价值LED数码管e段
另外,环境影响评价三个层次的意义，环境影响评价的资质管理、分类管理，建设项目环境影响评价的内容，规划环境影响评价文件的内容，环境价值的衡量还可能是将来考试的重点。使LED数码管e段亮
（三）安全预评价程序Y005
66
OUT
Y002
83
OR
M109
100
OUT
Y007
117
67
LD
M104
84
OR
M113
101
LDI
X001
118
68
OR
M109
85
OR
M114
102
FNC
40
119
4、梯形图
5、程序调试
1）打开FX2N-48MR编程元件，新建文件，在打开的软件中输入上述梯形图程序；
2）编辑完成后，单击“转换”，将程序转换为可执行模式；
安全评价可针对一个特定的对象，也可针对一定的区域范围。
三、数码显示控制语句表
0
X000
13
SP
K30
26
LD
M0
39
OR
M112
1
OR
M1
14
27
FNC
35
40
OR
M114
2
15
ANI
T1
28
M100
41
OR
M115
3
OUT
M1
16
OUT
M10
29
M101
42
OR
M116
PLC控制LED灯数码显示控制程序
PLC控制LED灯数码显示控制程序一、实现功能：按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
led灯数码显示控制程序设计及模拟运行灯一、实现功能：按下启动按钮，由8组led灯发光二极管模拟的8段数码管每隔1S进行显示，显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
二、硬件设计：三、软件程序设计1、控制过程一、实现功能：按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
闭合输入继电器某0，程序开始工作。
M0吸合，LED灯数码显示A，随后依次、b、c、d、E、F。
2、控制梯形图一、实现功能：按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
3、语句表一、实现功能：按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
4、仿真截图5、实物照片一、实现功能：按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
五、实训心得在实习中，我们在指导教师的帮助下，将所学知识和实习内容相互结和、相互验证，并对一些实际问题加以分析和讨论。
电子实习是我们重要的电工电子技术基础实践课，培养学生的动手操作能力就显得尤为重要。
通过实习加深对课堂知识的理解，初步了解和掌握一般的电工电子工艺技能，了解电工电子产品生产过程。
通过电机与控制模块实训，我确实是学到了很多知识，拓展了自己的的视野。
通过这一次的电机与控制模块实训，增强了我的动手操作的能力。
电子实习我们已经做过很多次了，这一次是专业的综合实习，包括以前我们没做过的plc。
PLC控制数码管显示程序设计
PLC控制数码管显示程序设计PLC（可编程逻辑控制器）是一种使用数字计算机技术，基于程序控制思想、执行各种输入/输出、运算、逻辑、控制运动等功能的自动化设备。
数码管是一种最基本的数字显示装置，广泛应用于各种计数、记数、时间显示等场合。
本文介绍的是如何使用PLC控制数码管进行显示。
1. 硬件连接首先将数码管与PLC进行连接。
一般来说，数码管的连接方式一般是以共阴（共负）方式连接。
在该方式下，所有数码管的负极都通过一个引脚进行连接，而每个数码管的阳极则通过独立引脚进行连接。
因此，共阴型数码管比较适合在PLC中进行控制。
2. 程序设计PLC中的程序主要是使用指令进行编写。
在本程序中，我们使用LD指令（逻辑与指令）来控制数码管。
具体地，我们需要将LD指令的输出端连接到数码管的阳极引脚上，而输入端则通过一些条件进行控制。
下面是一个具体的程序：LD M100LD M101LD M102LD M103LD S1F0ANDOUT Y0在上面的程序中，M100到M103是我们预设的数字，每个数字分别对应数码管的不同段。
S1F0是我们自己设定的一个标志位，表示是否需要显示数字。
如果S1F0为0，那么数码管将不会显示任何数字。
如果S1F0为1，则LD指令将判断数字的每一段是否需要亮（1亮0灭），如果需要，则输出的值为1，否则为0。
最后，与指令将所有段的输出值进行与运算，如果全部为1，则数码管将显示出我们设定的数字。
该程序可以通过PLC的编程软件进行编写，并通过PLC进行下载。
需要注意的是，本程序只是一个简单的示例，实际使用中还需要根据具体的需求进行修改与完善。
3. 总结通过本文所介绍的方法，我们可以使用PLC轻松地控制数码管进行显示。
PLC编程是一种重要的自动化技术，具有广泛应用的前景。
在实际应用中，需要根据具体情况进行编程与设计，以达到理想的控制效果。
PLC课程设计LED灯数码显示控制
P L C课程设计L E D灯数码显示控制The pony was revised in January 2021成绩可编程逻辑控制器课程设计报告题目 LED灯数码显示控制系别专业名称班级学号姓名指导教师目录一、引言 (6)二、系统总体方案设计 (6)2.1系统硬件配制及组成原理 (6)2.1.1 PLC各组成部件及作用 (6)2.1.2 PLC的分类 (8)2.1.3 LED数码管的结构及工作原理 (9)2.2系统变量定义及分配表 (10)2.3系统接线图设计......................................... 错误!未定义书签。
三、控制系统设计 (10)3.1控制程序设计思想 (10)3.2控制程序时序图设计 (11)四、系统调试及结果分析 (11)4.1系统调试及解决的问题 (11)4.2结果分析 (11)五、结束语.................................................... 错误!未定义书签。
六、参考文献 (11)附录 (12)LED数码显示控制一、实验目的了解并掌握LED数码显示控制中的应用及其编程方法。
二、控制要求按下启动按钮后，由八组LED发光二极管模拟的八段数码管开始显示：一一显示各段，之后一次显示0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F再返回初始显示，并循环不止。
四、实验设备1、安装了STEP7-Micro/WIN32编程软件的计算机一台2、PC/PPI编程电缆一根3、锁紧导线苦干五、实验步骤1、根据上表进行输入输出接线；2、编写程序，并把程序输入STEP7中；3、检查输入程序无误以后，将程序下载到主机内，并且把PLC的工作模式达到RUN模式；4、拨动输入开关SD，观察输出LED的显示结果。
一、引言《可编程逻辑控制器》课程设计是该课程的一个重要教学环节，既有别于毕业设计，又不同于课堂教学。
PLC数码显示控制
S7-200 SMART PLC实验指导书重庆邮电大学自动化实验实训中心2016.3S7—200SMART基本指令介绍一、S7—200SMART的SIMATIC基本指令简表：二、标准触点指令LD动合触点指令，表示一个与输入母线相连的动合触点指令，即动合触点逻辑运算起始。
LDN动断触点指令，表示一个与输入母线相连的动断触点指令，即动断触点逻辑运算起始。
A与动合触点指令，用于单个动合触点的串联。
AX与非动断触点指令，用于单个动断触点的串联。
O或动合触点指令，用于单个动合触点的并联。
ON或非动断触点指令，用于单个动断触点的并联。
LD、LDN、A、AN、O、ON触点指令中变量的数据类型为布尔（BOOL）型。
LD、LDN两条指令用于将接点接到母线上，A、AN、O、ON指令均可多次重复使用，但当需要对两个以上接点串联连接电路块的并联连接时，要用后述的OLD指令。
例子：翻译：0：装载I0.0，1：与I0.1相与（反相后），2：其结果与I0.2相或，3：再与I0.3相与，4：再与I0.4相或（反相后），5,6：连续输出两个Q0.3,Q0.4，7：再与I0.5相与后（反相后），8：输出Q0.6。
三、串联电路块的并联连接指令OLD两个或两个以上的接点串联连接的电路叫串联电路块。
串联电路块并联连接时，分支开始用LD、LDN指令，分支结束用OLD指令。
OLD指令与后述的ALD指令均无目标元件指令，而两条无目标元件指令的步长都为一个程序步。
OLD有时也简称或块指令。
四、并联电路的串联连接指令ALD两个或两个以上的接点并联电路称为并联电路块，分支电路并联电路块与前面电路串联连接时，使用ALD指令。
分支的起点用LD、LDN指令，并联电路结束后，使用ALD指令与前面电路串联。
ALD指令也简称与块指令，ALD也是无操作目标元件，是一个程序步指令。
五、输出指令 == 输出指令是将继电器、定时器、计数器等的线圈与梯形图右边的母线直接连接，线圈的右边不允许有触点，在编程中，触点以重复使用，且类型和数量不受限制。
LED数码显示控制的PLC编程
L E D数码显示控制的P L C编程(2007-11-28 18:52:17)转载分类：PLC学习标签：学习公社参考程序描述：按下启动按钮后，由八组LED发光二极管模拟的八段数码管开始显示：先是一段段显示，显示次序是A、B、C、D、E、F、G、H，随后显示数字及字符，显示次序是0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F,断开启动按钮程序停止运行。
方法一：用SHRB指令用M10.0～M10.7 M11.0～M11.7 M12.0～M12.7的24个位表示显示的24种状态的控制位。
将下面这段语句指令全部复制，然后开一个记事本文件，粘贴进去。
ORGANIZATION_BLOCK MAIN:OB1TITLE=POU CommentBEGINNetwork 1 // Network Title// Network CommentLD I0.0LPSAN T38= M0.1LRDTON T38, 15TON T37, 10Network 2LD M12.7O M0.1= M0.0Network 3LD T37SHRB M0.0, M10.0, 24 Network 4 // Network Title // Network CommentLD M10.0O M11.0O M11.2O M11.3O M11.5O M11.6O M11.7O M12.0O M12.1O M12.2O M12.4O M12.6O M12.7= Q0.0Network 5LD M10.1O M11.0O M11.1O M11.2O M11.3O M11.4O M11.7O M12.0O M12.1O M12.2O M12.5= Q0.1Network 6LD M10.2O M11.0O M11.1O M11.3O M11.4O M11.5O M11.6O M11.7= Q0.2 Network 7LD M10.3 O M11.0 O M11.2 O M11.3 O M11.5 O M11.6 O M12.0 O M12.1 O M12.3 O M12.4 O M12.5 O M12.6 = Q0.3 Network 8LD M10.4 O M11.0 O M11.2 O M11.6 O M12.0 O M12.2 O M12.3 O M12.4 O M12.5 O M12.6 O M12.7 = Q0.4 Network 9LD M10.5 O M11.0 O M11.4 O M11.5 O M11.6 O M12.0 O M12.1 O M12.2 O M12.3 O M12.4 O M12.6 O M12.7 = Q0.5 Network 10O M11.6O M12.0O M12.1O M12.2O M12.3O M12.5O M12.6O M12.7= Q0.6Network 11LD M10.7= Q0.7END_ORGANIZATION_BLOCKSUBROUTINE_BLOCK SBR_0:SBR0TITLE=POU CommentBEGINNetwork 1 // Network Title// Network CommentEND_SUBROUTINE_BLOCKINTERRUPT_BLOCK INT_0:INT0TITLE=POU CommentBEGINNetwork 1 // Network Title// Network CommentEND_INTERRUPT_BLOCK做好了txt记事本文件，再将它导入PLC中，文件类型是“所有”我就拿我做的实验来讲解，我用的是7段码，Q0.1~Q0.7分别对应着7段如果要显示数字2，那么就如下图,即Q0.1、Q0.2、Q0.4、Q0.5、Q0.7工作。
