以太网线的标准接法
以太网网线接线方法--RJ45水晶头接法
以太网网线接线方法（RJ45水晶头接法）一般有如下几种情况：1）对等网之间（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。
2）网卡与交换机之间（或HUB）：采用直通线接法，网线两端接法相同。
3）交换机与交换机之间（或HUB）级联：采用交叉线接法，网线两端接法不同。
双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的R J-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕一般地（十兆、百兆网）直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
注：现在两台计算机连接不用交叉线也行，直通也可以，现在电脑网卡等网络设备都可以自动识别，但我多数在同类设备中一般还是采用的交叉线。
误区：多少年的思想技术误区，我一直认为交叉线的一端是568A，另一端是568B，前几天在现场终于应验了，原来我是错误的。
其实千兆交叉线做法与百兆的不一样。
今天琢磨下原理，网上也找了找资料。

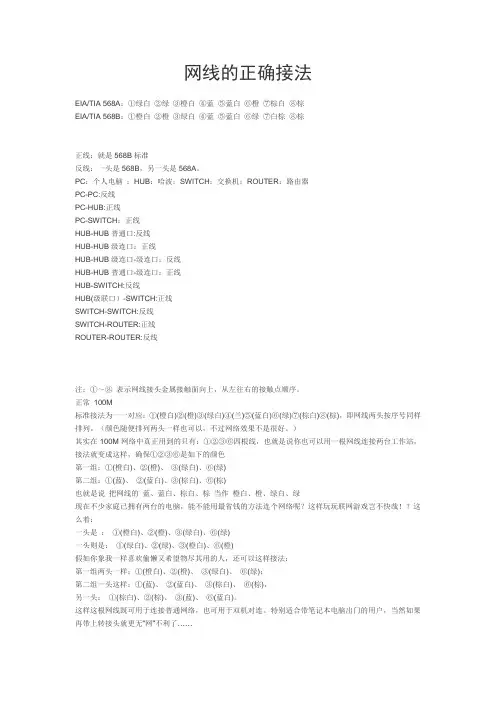

网线的正确接法
网线的正确接法EIA/TIA 568A：①绿白②绿③橙白④蓝⑤蓝白⑥橙⑦棕白⑧棕EIA/TIA 568B：①橙白②橙③绿白④蓝⑤蓝白⑥绿⑦白棕⑧棕正线：就是568B标准反线：一头是568B，另一头是568A。
PC：个人电脑；HUB：哈波；SWITCH：交换机；ROUTER：路由器PC-PC:反线PC-HUB:正线PC-SWITCH：正线HUB-HUB普通口:反线HUB-HUB级连口：正线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线注：①～⑧表示网线接头金属接触面向上，从左往右的接触点顺序。
正常100M标准接法为一一对应：①(橙白)②(橙)③(绿白)④(兰)⑤(蓝白)⑥(绿)⑦(棕白)⑧(棕)，即网线两头按序号同样排列。
（颜色随便排列两头一样也可以，不过网络效果不是很好。
）其实在100M网络中真正用到的只有：①②③⑥四根线，也就是说你也可以用一根网线连接两台工作站，接法就变成这样，确保①②③⑥是如下的颜色第一组：①(橙白)、②(橙)、③(绿白)、⑥(绿)第二组：①(蓝)、②(蓝白)、③(棕白)、⑥(棕)也就是说把网线的蓝、蓝白、棕白、棕当作橙白、橙、绿白、绿现在不少家庭已拥有两台的电脑，能不能用最省钱的方法连个网络呢？这样玩玩联网游戏岂不快哉！？这么着：一头是：①(橙白)、②(橙)、③(绿白)、⑥(绿)一头则是：①(绿白)、②(绿)、③(橙白)、⑥(橙)假如你象我一样喜欢偷懒又希望物尽其用的人，还可以这样接法：第一组两头一样：①(橙白)、②(橙)、③(绿白)、⑥(绿)；第二组一头这样：①(蓝)、②(蓝白)、③(棕白)、⑥(棕)，另一头：①(棕白)、②(棕)、③(蓝)、⑥(蓝白)。
这样这根网线既可用于连接普通网络，也可用于双机对连。

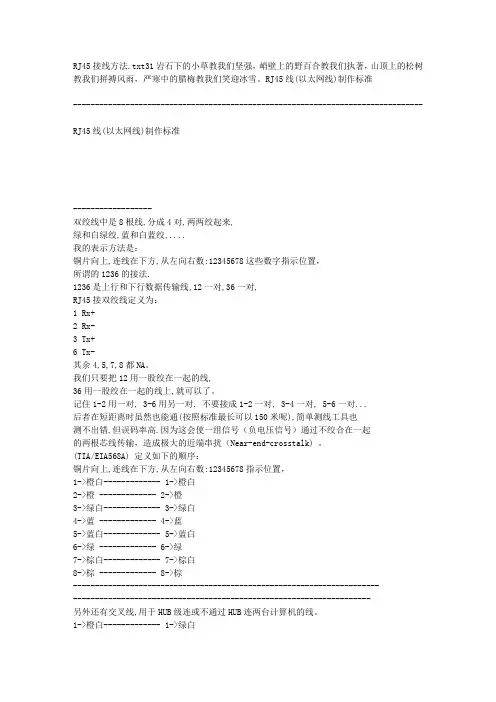

RJ45接线方法
RJ45接线方法.txt31岩石下的小草教我们坚强，峭壁上的野百合教我们执著，山顶上的松树教我们拼搏风雨，严寒中的腊梅教我们笑迎冰雪。
RJ45线(以太网线)制作标准--------------------------------------------------------------------------------RJ45线(以太网线)制作标准------------------双绞线中是8根线,分成4对,两两绞起来,绿和白绿绞,蓝和白蓝绞,....我的表示方法是：铜片向上,连线在下方,从左向右数:12345678这些数字指示位置，所谓的1236的接法.1236是上行和下行数据传输线,12一对,36一对,RJ45接双绞线定义为：1 Rx+2 Rx-3 Tx+6 Tx-其余4,5,7,8都NA。
我们只要把12用一股绞在一起的线,36用一股绞在一起的线上,就可以了。
记住1-2用一对, 3-6用另一对. 不要接成1-2一对, 3-4一对, 5-6一对...后者在短距离时虽然也能通(按照标准最长可以150米呢),简单测线工具也测不出错,但误码率高.因为这会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（Near-end-crosstalk) 。
(TIA/EIA568A) 定义如下的顺序：铜片向上,连线在下方,从左向右数:12345678指示位置，1->橙白------------- 1->橙白2->橙 ------------- 2->橙3->绿白------------- 3->绿白4->蓝 ------------- 4->蓝5->蓝白------------- 5->蓝白6->绿 ------------- 6->绿7->棕白------------- 7->棕白8->棕 ------------- 8->棕------------------------------------------------------------------------------------------------------------------------------------------另外还有交叉线,用于HUB级连或不通过HUB连两台计算机的线。
网线的接法
网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。
如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。
原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。
其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。
好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
网线接口标准与接法
"网络设备上8芯母插座(RJ45)的引脚序号如下：RJ45接口8芯网线为公插头引脚序号如下：在10兆网络中实际只应用了4根线来传输数据，另4根是备份的，传输的信号为数字信号，双绞线最大传输距离为100米。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
双绞线线序分类：EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B：T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕]双绞线一般有三种连接类型：直通、交叉、和全反。
在实践中，一般可以这么理解：1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；2、路由器和PC属于DTE类型设备，交换机和集线器属于DCE类型设备；3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。
1.直通线一般用来连接两个不同性质的接口。
一般用于：PC机到交换机/集线器<路由器到交换机/集线器直通线的做法就是使两端的线序相同，要么两头都是568A标准，要么两头都是568B标准。
1 <------------>12 <------------>23 <------------>36 <------------>62.交叉线一般用来连接两个性质相同的端口。
一般用于：交换机到交换机集线器到集线器PC机到PC机集线器到交换机$路由器直连到PC机做法就是两端使用不同的线序，一头做成568A，一头做成568B。
1 <------------>32 <------------>63 <------------>16 <------------>23.全反线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console口连接的console线。
1236线序接法
1236线序接法
1236线序接法，通常指的是水晶头1236的接法，是一种常见的网络连接器（RJ45连接器）的接线方式。
这种接线方式通常用于双绞线以太网，例如常见的网线。
双绞线以太网通常使用8根不同颜色的导线，按照一定的顺序排列后，插入到RJ45连接器（水晶头）中。
以下是水晶头1236的接线方法：
1. 准备工具和材料：双绞线（通常为5类或6类）、RJ45连接器（水晶头）、压线钳、剪线器。
2. 剪断双绞线：使用剪线器将双绞线剪断，留出约1-2cm的长度。
3. 排列线序：将双绞线的8根导线按照如下顺序排列：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
注：上述线序为568B标准，是较为常用的一种接线方式。
在某些情况下，您可能需要使用568A 标准，线序如下：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
4. 插入RJ45连接器：将排列好的双绞线插入RJ45连接器中。
以上信息仅供参考，如果还有疑问，建议咨询专业人士。
网线水晶头的接法(详细图解)
网线制作的接法(详细图解)网线工具:在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在此，我们先为大家介绍一些工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的功能不仅仅是压线用，钳上还具备着很多“好本领”呢。
压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P 为RJ11电话线路压线槽。
在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口,刀片主要是起到切断线材网线线序:我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
网线接线方法
网线接线方法
在进行网线接线之前，我们需要明确一些基本概念和准备工作。
首先，网线接线是指将网线连接到网络设备上，确保网络正常运行。
其次，我们需要准备好所需的工具和材料，包括网线、网线压线钳、网线插头等。
接下来，我们将详细介绍网线接线的方法和步骤。
首先，我们需要将网线剥开一段外皮，露出里面的8根绞线。
然后，我们需要按照T568B或T568A的标准顺序，依次排列这8根
绞线。
T568B和T568A是两种常用的网线接线标准，它们的排线顺
序有所不同，但都能保证网络连接的正常运行。
接下来，我们需要使用网线压线钳，将排好顺序的绞线插入网
线插头中，并用压线钳将插头固定在网线上。
在使用压线钳时，需
要确保插头与绞线之间的接触牢固，以免影响网络信号的传输质量。
完成插头固定后，我们需要使用测试仪对网线进行测试，确保
网线连接正常，网络信号稳定。
如果测试仪显示网络连接异常，我
们需要重新检查网线接线的步骤，确保每一步操作都正确无误。
最后，我们需要将接好线的网线连接到网络设备上，如路由器、
交换机等。
在连接时，需要确保插头与网络设备的接口匹配，插头插入稳固，以确保网络连接的稳定性和可靠性。
总结一下，网线接线的方法包括准备工作、排线顺序、插头固定和测试连接。
通过正确的操作步骤，我们可以保证网线连接的质量和稳定性，确保网络正常运行。
希望本文对您了解网线接线方法有所帮助，谢谢阅读！。
标准网线接法
标准网线接法
RJ45连接器是一种常见的用于连接计算机和网络设备的电缆连接器。
它可以使用四组织结合的细 4 对 (24 却入) 网缆，实现数据传输。
RJ45 标准网缆接法是不容忽视的连
接技术，当连接网络硬件时，是需要注意的重要事项。
RJ45 标准网线接法是根据网络类型（比如以太网或者以太网/ Token Ring）或者电
缆类型（比如两组以太网电缆或者双层 TOKEN 环网）进行接线的技术，其可以有效的确
定电缆的各对缆的配线方式，以最佳的实现数据的传输，否则将会影响到网络的有效运行。
RJ45 标准网口的接线方式：
1.首先，在链接标准网口时，应将网线弯曲，以确保接线正常.
每条网缆内有 8 根细线，可以分别连接 RJ45 标准网口上的 8 个终端.
2.其次，将线头插入 RJ45 标准网口的插口中，注意插入的细线的位置要与标准网口
的终端所标示的颜色一致.
3.第三，然后，用拧线钳来把线头固定紧，以防松线。
4.最后，把安装好的网口接入相应的设备，连接完成。
这样就可以完成一条标准网口的连接，保证网络设备之间的数据传输正常，实现网络
连接作业。
网线8根线接法图解
对象: 驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和分列办法是有同一的国际尺度严厉划定的,如今经常运用的是TIA/EIA568B.在打线时应运用如下的次序：(TIA/EIA568B)1>橙白 2>橙 3>绿白 4>蓝 5>蓝白 6>绿 7>棕白 8>棕并且,运用电缆两端一对一的衔接方法,会使一组旌旗灯号（负电压旌旗灯号）经由过程不绞合在一路的两根芯线传输,造成极大的近端串扰（NEXT>Nearendcrosstalk）所以应按照国际尺度打线！！网线水晶头分列次序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,运用通信线路互相衔接起来,遵守必定的协定,进行信息交流,实现资本共享.个中,通信线路,即传输介质经常运用的有：双绞线.同轴电缆.光纤等.从性价比和可保护性动身,大多半局域网运用非屏障双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网.网线由必定距离长的双绞线与RJ45头构成.双绞线由8根不合色彩的线分成4对绞合在一路,成队扭绞的感化是尽可能削减电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏障层而区分为屏障双绞线（STP）和非屏障双绞线（UTP）.在EIA/TIA568A尺度中,将双绞线按电气特征区分有：三类.四类.五类线.收集中最经常运用的是三类线和五类线,今朝已有六类以上线.第三类双绞线在LAN中经常运用作为10Mbps以太网的数据与话音传输,相符IEEE802.310BaseT的尺度.第五类双绞线今朝占领最大的LAN市场,最高速度可达100Mbps,相符IEEE802.3100BaseT 的尺度.做好的网线要将RJ45水晶头接入网卡或HUB等收集装备的RJ45插座内.响应地RJ45插头座也区分为三类或五类电气特征.RJ45水晶头由金属片和塑料构成,特殊须要留意的是引脚序号,当金属单方面临我们的时刻从左至右引脚序号是18,这序号做收集联线时异常重要,不克不及搞错.双绞线的最大传输距离为100米.EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.在全部收集布线中运用一种布线方法,但两端都有RJ45plug的收集联线无论是采取端接方法A,照样端接方法B,在收集中都是通用的.双绞线的次序与RJ45头的引脚序号对应.10M以太网的网线运用1,2,3,6编号的芯线传递数据,100M以太网的网线运用4,5,7,8编号的芯线传递数据.为何如今都采取4对(8芯线)的双绞线呢？这主如果为顺应更多的运用规模,在不变换基本举措措施的前提下,就可知足林林总总的用户装备的接线请求.例如,我们可同时用个中一对绞线来实现语音通信.100BASET4RJ45对双绞线的划定如下：1.2用于发送,3.6用于吸收,4.5,7.8是双向线.1.2线必须是双绞,3.6双绞,4.5双绞,7.8双绞.下面介绍几种运用情况下双绞线的制造办法.MDI暗示此口是级连口,而MDIX时暗示此口是通俗口.1)PC等收集装备衔接到HUB时,用的网线为纵贯线,双绞线的两端连线要一一对应,此时,HUB为MDIX口,PC为MDI口.10Mbps网线只要双绞线两端一一对应即可,不必斟酌不合色彩的线的排序,而假如运用100M速度相连的话,则必须严厉按照EIA/TIA568A或568B布线尺度制造.2)在进行间HUB级连时,应把级连口掌握开关放在MDI（Uplink）上,同时用纵贯线相连.假如HUB没有专用级连口,或者无法运用级连口,必须运用MDIX口级连,这时,我们可用交叉线来达到目标,这里的交叉线,等于在做网线时,用一端RJ45plug的1脚接到另一端RJ45plug的3脚;再用一端RJ45plug的2脚接到另一端RJ45plug 的6脚.可按如下色谱制造：A端：橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;B端：绿白,绿,橙白,蓝,蓝白,橙,棕白,棕.同时,我们也应当知道,级连HUB间的网线长度不该超出100米,HUB的级连不该超出4级.因交叉线较罕用到,故应做特殊标识表记标帜,以免日后误作纵贯线用,造成线路故障.别的交叉网线也可用在两台微机直连.最后须对线路进行通断测试,用RJ45测线仪测试时,4个绿灯都应依次闪耀.软件调试最经常运用的办法,就是用Windows95.Windows98自带的Ping敕令.假如工作站得到办事器的响应则标明线路正常和收集协定装配正常,而这是收集运用软件能正常工作的基本.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞收集线接法详解一向以来很多人（包含作者）都以为10BaseT10M收集运用了网线中8条旌旗灯号线之4条,而100BaseT100M则运用了全体8条旌旗灯号线（要不怎么那么快呢？）.可是作者前不久在运用一条按所谓10M直衔接法（1与3.2与6交流,其余四线接外壳屏障）接出的网线时,不测埠发明收集正以100M高速传输,百思不得其解,于是上彀查阅了大量材料,加上好几台机试验验证,终于发明了事实本相,那就是,100M的双绞线与10M的尺度接法完满是一样！惋惜国内站点的意见（代表大多半人的意见）根本与作者老不雅点一致,或者是虽有说起,但也是讲得语焉不详,没有深究,所以笔者以为有撰写本文之须要.双绞线接头(RJ45)针脚号码界说网线水晶头分列次序网线水晶头接法窍门网线水晶头接法10M双绞线接头的尺度接法线材请求CAT3(3类线).100M双绞线接头的尺度接法线材请求CAT5(5类线),接头接法与10M完整兼容.1000M双绞线接头的尺度接法线材请求CAT5e(5类加强线,俗称超五类),接头接法与10M/100M 完整兼容.1000BaseT双向地运用了RJ45接头中全体旌旗灯号线.线材用5类线固然也能工作,但是推举运用5类加强线.各类双绞线的尺度接法总结分解上述10M.100M.1000M各类尺度,可以发明尽管各尺度对线对功效界说稍有不合,但是最终接头的接法都是同一的,如下图所示：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法双绞线的尺度接法的由来网线水晶头分列次序网线水晶头接法窍门网线水晶头接法如图三所示,双绞线的尺度接法不是随意硬性划定出来的,而是为了尽量保持线缆接头之计划的对称性而作出,如许一来除了就可以使接头内线缆互相的干扰互相抵消而降到最低,同时也使外界干扰的差分旌旗灯号值尽量能相等以便抗干扰电路作相减运算来清除之.所以说我们日常平凡制造收集线时,假如不按尺度制造,固然有时线路也能接通,但是线路内部各线对之间的干扰不克不及有效清除,从而使旌旗灯号传送出错率增长,最终导致收集机能降低.事实上我们本文所用的网线接法是EIA/TIA568B尺度,还有一个EIA/TIA568A的尺度,它只不过是将图中的橙线对与绿线对交流了一下地位（也就是绿白1,绿2,橙白3,兰4,兰白5,橙6,棕白7,棕8）,线缆接头之计划仍然是对称的.网线水晶头分列次序网线水晶头接法窍门网线水晶头接法比对上图与尺度接法图,可以发明二者其实只是交流了绿线对与橙线对,仔细的人会发明它刚好就是EIA/TIA568A尺度,所以说,直连双绞线的制造的尺度接法,就是一头按EIA/TIA568A,另一头按EIA/TIA568B接法接线就行了.两端都相符国际尺度,这就是按尺度做线的利益.3类.5类.超5类线有什么不合起首说说,为什么要用双绞线而不是平行线呢?平行线不是更轻易临盆吗？这是因为收集线上经由过程的是>10MHz的高频旌旗灯号,这时导线之间的绝缘线相当于一个介电板,它与导线所形成的电容对高频旌旗灯号起旁路衰减感化（旌旗灯号相位被滞后）,因为旌旗灯号频率之高而变得不成疏忽,所以平行线传递高频收集旌旗灯号是不成的.但是假如我们将该平行线对双绞,就会在线对形成电容的同时形成一个串联的电感,草图如下：网线水晶头分列次序网线水晶头接法窍门网线水晶头接法由电子电路常识可知,电感的感化刚好与电容相反,它使旌旗灯号相位超前,只要调剂电线的绕度,使线对形成的电感与电容就可以或许刚好抵消,并且跟着线对长度的增长二者的感化均一致程度的增长,幻想情况下旌旗灯号就可以无衰减的在双绞线对上传输了.由此我们就可以知道,市情上3类.5类.超5类线固然从外不雅上看根本相似,其内部肯定有以下几方面差别：一是旌旗灯号线的绝缘材料不合,线越好,它的介电常数就应当越小,从而使形成的电容越小,二是线对的绕度可能不合（依据绝缘材料介电常数肯定）.还有一点就是越软的线品德越好,这有二方面的原因,一是标明该线的导线含铜量很高（因为纯铜很软）,它的直流损耗就会很小,另一面标明该导线可能是多股线而不是单股线,因为多股线对高频旌旗灯号传递才能强一些.这与别的一种物理现象有关（仿佛叫集肤效应）.HUB上的级连口的妙用平日HUB上都邑留一个口用于HUB之间的级连,也就是将很多HUB 连在一升引,为了在不级连时充分运用硬件资本,该接口一般与其旁边一个通俗网卡接口是相通的（图五）.别的一种情况是设置一个拨动开关用来转变最后一个网口的功效（图六）,那么作为级连用的网口到底有什么不合呢？网线水晶头分列次序网线水晶头接法窍门网线水晶头接法事实上异常简略,级连的网口就是一个尺度的双机直衔接口,也就是1与3.2与6交叉,想不到吧.那么我们知道这个事实,就可以：1.图五情况时,在HUB没电的时刻也可以用二条通俗网线衔接二台电脑,只需将一条网线插在级连口,另一个接它旁边的接口就行.2.对没有级连口的HUB,我们可以经由过程一条双机直连线将它与此外HUB级连起来（各插随意率性一个通俗网口即可）.3.将双机直连线拔出HUB之级连口,可以象通俗网线一样插其它HUB网口一样连网（1与3.2与6交叉二次,又变归去了嘛）,如许你出门只需带一条双机直连线即可,直连与插HUB二不误,上门办事人员特有效.留意：因为本身只是先转载同伙的材料,还没有亲自体验过,所以有人说,在EIA/TIA的布线尺度中划定了两种双绞线的线序568A与568B.尺度568A：橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8;尺度568B：绿白1,绿2,橙白3,蓝4,蓝白5,橙6,棕白7,棕8.所以有可能排序有错,应把它们更换就对了.。
网管常用做网线的方法和8根网线的分别作用
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
三、网线的制作：
(1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
(2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。(注意:剥与大拇指一样长就行了)
【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：
cat6e接法
cat6e接法
Cat6e是一种网络线缆，也被称为增强型千兆以太网电缆。
它支持10Gbps 的速度，并且具有更好的抗干扰性和更长的传输距离。
以下是Cat6e的接法：
1. 准备工作：确保你已经准备好了所有需要的工具和材料，包括Cat6e网线、RJ45插头、剪刀、剥线钳等。
2. 剥离外皮：使用剥线钳将网线外皮剥离约1英寸左右，露出内部的8根不同颜色的导线。
3. 排列导线：按照T568B或T568A标准排列导线。
其中，T568B标准的导线颜色顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；T568A标准的导线颜色顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
4. 插入插头：将RJ45插头插入网线中，并确保插头与导线紧密接触。
然后用手指轻轻按压插头两侧的金属片，使其固定在位。
5. 剪掉多余部分：使用剪刀将多余的导线剪掉，留下约1/4英寸的长度即可。
注意不要割伤导线或损坏插头。
6. 重复以上步骤：重复以上步骤来制作另一端的接头。
宽带只需要4根线,网线的A、B接法
宽带只需要4根线,网线的A、B接法2011-01-05 11:53:48| 分类：计算机维修| 标签：|字号大中小订阅网线一般做水晶头的线序为，白澄，澄，白绿，蓝，白蓝，绿，白宗，宗。
但是，只要接4跟白澄，澄，白绿，绿，就能正常使用，另外四根的确是备用的，现在的网络只能用到四根，另外四根没有信号的！用四根线只能传输到百兆，用八根就能传输到千兆标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8 (如图2）标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8 （如图3）568A和568B两者有何区别呢？后者是前者的升级和完善，但是后者还处于草案阶段，包含永久链路的定义和六类标准。
另外在综合布线的施工中，有着568A 和568B两种不同的打线方式，两种方式对性能没有影响，但是必须强调的是在一个工程中只能使用一种打线方式。
下面介绍几种应用环境下双绞线的制作方法。
正线：就是568B标准反线：一头是568B，另一头是568A。
PC：个人电脑；HUB：哈波；SWITCH：交换机；ROUTER：路由器PC-PC:反线PC-HUB:正线PC-SWITCH：正线HUB-HUB普通口:反线HUB-HUB级连口：正线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线有的交换机和HUB已经带有智能分辨功能，所以正线反线都可以正常使用，否则信号无法传输。
级联不要超过100米最短不要少于0.5米只要是平行线就可以，颜色最好按照标准的来，自己家里用568B的接头，两头都是一样的接线。
橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
插脚编号作用1 输出数据(+)2 输出数据(-)3 输入数据(+)4 保留为电话使用5 保留为电话使用6 输入数据(-)7 保留为电话使用8 保留为电话使用双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。
网线的标准和连接方法
网线的标准，和连接方法：双交线做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双交线的连接方法也主要有两种：直通线缆和交叉线缆。
直通线缆的水镜头两端都遵循568A或568B标准，双交线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。
它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。
而交叉线缆的水晶头一端遵循568A，而另一端则采用568B标准，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2，它主要用在交换机（或集线器）普通端口连接到交换机（或集线器）普通端口或网卡连网卡上。
三、网线的制作：(1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
(2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
(注意:剥与大拇指一样长就行了)【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。
(3)排序:剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
网线接口标准与接法
网络设备上8芯母插座(RJ45)的引脚序号如下：RJ45接口8芯网线为公插头引脚序号如下：在10兆网络中实际只应用了4根线来传输数据，另4根是备份的，传输的信号为数字信号，双绞线最大传输距离为100米。
10/100bas eRJ45接口引脚定义：网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
双绞线线序分类：EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B：T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕双绞线一般有三种连接类型：直通、交叉、和全反。
在实践中，一般可以这么理解：1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；2、路由器和PC属于DTE类型设备，交换机和集线器属于DCE类型设备；3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测线仪测试时，8个指示灯都应依次闪烁。
1.直通线一般用来连接两个不同性质的接口。
一般用于：∙PC机到交换机/集线器∙路由器到交换机/集线器直通线的做法就是使两端的线序相同，要么两头都是568A标准，要么两头都是568B标准。
1 <------------>12 <------------>23 <------------>36 <------------>62.交叉线一般用来连接两个性质相同的端口。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具：驳线钳(用于接驳水晶头)（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1—>橙白2->橙3-〉绿白4->蓝5—〉蓝白6—>绿7-〉棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT—〉Near-end-crosstalk)所以应按照国际标准打线!！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循一定的协议，进行信息交换，实现资源共享。
其中,通信线路，即传输介质常用的有:双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—UnshieldedTwistedPair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA—568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上线.第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802。
310Base-T的标准。
第五类双绞线目前占有最大的LAN 市场,最高速率可达100Mbps，符合IEEE802。
3100Base—T的标准.做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内.相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。
poe供电常用接法
poe供电常用接法1.引言1.1 概述概述POE（Power over Ethernet）供电技术是一种能够通过以太网线同时传输数据和电力的技术。
在许多应用场景中，如IP摄像头、无线AP等需要电力供应的设备中，POE技术为其提供了方便和灵活的解决方案。
本文将介绍常见的POE供电接法，并重点讨论接法的要点和特点。
POE供电接法主要分为两种：直接供电和间接供电。
直接供电是指将电源直接连接到需要供电的设备上，而间接供电则是通过中继设备将电力传输到目标设备。
在实际应用中，根据不同的需求和限制，我们可以选择不同的接法。
本文将详细介绍常见的POE供电接法，并讨论每种接法的特点和适用场景。
接法一是最常见的直接供电接法，其具有简单、灵活的特点，适用于较小规模的设备供电。
接法二则是一种间接供电的接法，通过使用中继设备，可以实现更大范围的供电，并且可以根据需求进行灵活的扩展。
通过深入了解POE供电接法，我们可以更好地应用和配置POE供电设备，以满足具体的供电需求。
接下来，本文将分别详细介绍接法一和接法二的要点，以及它们在实际应用中的优缺点和适用场景。
通过本文的阅读，读者将能够了解不同接法的特点，选择合适的POE供电接法，并为实际应用中的供电需求提供可行的解决方案。
1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本篇长文的组织方式和各个部分的主要内容。
本文分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的三个方面。
在概述部分，将对POE 供电常用接法进行简要介绍，概括其重要性和应用范围。
文章结构部分则是本文的组织框架，将具体介绍各个部分的内容和安排顺序。
目的部分将明确指出本文旨在提供读者对常见POE供电接法的了解和掌握。
正文部分是本文的核心，主要包括常见的POE供电接法、接法一要点和接法二要点三个方面。
在常见的POE供电接法部分，将介绍一些常用的接法方式，如端子接法、插座接法等，并给出其具体操作步骤和注意事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双绞线的标准接法
双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布
T568A线序
1 2 3 4 5 6 7 8
绿白绿橙白蓝蓝白橙棕白棕
T568B线序
1 2 3 4 5 6 7 8
橙白橙绿白蓝蓝白绿棕白棕
一般地
直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
即有如下几种情况：
1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。
2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。
3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。
各种端口管脚的定义
以太网 10/100Base-T 接口:
Pin Name Deion
1 TX+ Tranceive Data+ (发信号+)
2 TX- Tranceive Data- (发信号-)
3 RX+ Receive Data+ (收信号+)
4 n/c Not connected (空脚)
5 n/c Not connected (空脚)
6 RX- Receive Data- (收信号-)
7 n/c Not connected (空脚)
8 n/c Not connected (空脚)
以太网 100Base-T4 接口:
Pin Name Deion
1 TX_D1+ Tranceive Data+
2 TX_D1- Tranceive Data-
3 RX_D2+ Receive Data+
4 BI_D3+ Bi-directional Data+
5 BI_D3- Bi-directional Data-
6 RX_D2- Receive Data-
7 BI_D4+ Bi-directional Data+
8 BI_D4- Bi-directional Data-
1 white/orange
2 orange/white
3 white/green
4 blue/white
5 white/blue
6 green/white
7 white/brown
8 brown/white
注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。
RJ48接口信号定义
RJ48是用于T1/E1等串行线路的接口。
和以太网的RJ45是一样的。
对于接不同的传输，信号定义不一样。
RJ48口呈“凸” 这个形状，线序从左往右为87654321.
例如CT1/PRI-CSU (RJ-48C)信号定义如下
RJ-48C Pin Deion
1 Receive Ring
2 Receive Tip
4 Ring
5 Tip
对于T1/E1 Trunk and Digital Voice Port (RJ-4
Pin1 Signal
1 RX + (input)
2 RX - (input)
3 —
4 TX + (output)
5 TX - (output)
6 —
7 —
8 —
RS-232接口引脚定义
RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口，严格地讲RS-232
接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。
DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。
标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。
串口、并口接口定义
并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。
并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。
1、25针并行口插口的针脚功能：
针脚功能针脚功能
1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)
2 数据位0 (DATAO) 11 忙 (BUSY)
3 数据位1 (DATA1) 12 却纸 (PE)
4 数据位2 (DATA2) 13 选择 (SLCT)
5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)
6 数据位4 (DATA4) 15 错误观点(ERROR低电平)
7 数据位5 (DATA5) 16 初始化成(INIT低电平)
8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)
9 数据位7 (DATA7) 18-25 地线路(GND)
2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。
25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。
其针脚功能如下：
针脚功能针脚功能
1 未用
2 发出数据(TXD) 11 数据发送(一)
3 接受数据(RXD) 12-17 未用
4 请求发送(RTS) 18 数据接收(+)
5 清除发送(CTS) 19 未用
6 数据准备好(DSR) 20 数据终端准备好比(DTR)
7 信号地线路 (SG) 21 未用
8 载波检测 (DCD) 22 振铃指示精神 (RI)
9 发送返回(+) 23-24 未用
10 未用 25 接收返回(一)
9针串行口的针脚功能：
针脚功能针脚功能
1 载波检测(DCD) 6 数据准备好(DSR)
2 接受数据(RXD) 7 请求发送(RTS)
3 发出数据(TXD) 8 清除发送(CTS)
4 数据终端准备好(DTR) 9 振铃指示(RI)
5 信号地线(SG)
v35接口管脚说明
管脚管脚名称对应的34针标准插座管脚编号
1 保护地 A
7 信号地 B
2 发数据 A P
14 发数据 B S
3 收数据 A R
16 收数据 B T
4 请求发送 C
5 清零发送 D
6 DCE准备好 E
20 DTE准备好 H
8 数据载波检测到 F
24 发送时钟A(来自DTE) U
11 发送时钟B(来自DTE) W
15 发送时钟A(来自DCE) Y
12 发送时钟B(来自DCE) AA
17 接收时钟A(来自DCE) V
9 接收时钟B(来自DCE) X
120Ω RJ-45 插针定义（e1接口）
管脚标号功能定义信号方向
1 TX+（发送数据正）输出
2 TX-（发送数据负）输出
3 RX+（接收数据正）输入
4 NC（空）
5 NC（空）
6 RX-（接收数据负）输入
7 GND（地）
8 NC（空）。
