电线电缆及其阻燃级别设计
电缆阻燃级别
电缆阻燃级别
随着社会的发展和经济的迅速增长，电缆应用范围越来越广泛，为确保其安全性能，保护人民群众的生命和财产安全，缆经及其产品的火焰阻燃要求越来越高。
为此，综合考虑电缆的使用环境、电缆材料的特性，我国就电缆阻燃等级作出规定。
电缆阻燃要求有多种等级，通常分为A、B、C、D、E共计五个等级。
A级是最高的阻燃要求，舱室如火灾发生，电缆应能在一定时间内断开放电，以防止火势扩展；B级是通常阻燃要求，舱室内如发生火灾，电缆内发热应能延缓火灾扩展；C级是低下的阻燃要求，舱室内发生火灾，电缆可继续放电，而放电热量应不引起气体爆炸与火灾的扩展；D级是最低的阻燃要求，舱室内如发生火灾，各电缆及其附件和接头应能继续放电，但不引起火灾与爆炸扩展；E级是特殊阻燃要求，舱室内如发生火灾，各电缆及其附件和接头应能继续放电，而放电热量不发生爆炸，同时，电缆要有一定能力抗热衰减，不发生熔解等现象，以确保安全。
电缆火焰阻燃等级的选择需要考虑使用环境的温度、湿度以及燃烧源，以决定最终的选择等级。
一般来说，室内电缆选择B级、C级或D级阻燃等级，而室外电缆选择A级或B级。
电缆阻燃等级水平不同，其阻燃性能，及其相应的应用和使用要求也不同。
电缆必须是按照指定的阻燃等级进行生产，严格控制其阻燃的特性及其各项抗热性能要求。
最后，要特别提醒用户注意生产单位的质量检验合格证书，以降
低电缆使用过程中的安全风险。
电缆的阻燃等级及其使用条件的选择，直接关系着电缆安全性能的保证。
因此，选择电缆时，一定要根据其应用环境和阻燃等级要求，挑选良好的电缆，以保证电缆的质量。
民用建筑电线电缆防火设计规程
1.0.1为使民用建筑物内的电线电缆的设计和使用做到安全可靠、技术先进、经济合理，防止电线电缆所引起的火灾，减少电线电缆在火灾中所造成的危害而导致人身伤亡和财产损失，保证消防设备电源线路在火灾中仍能维持线路完整性，制定本规程。
1.0.2本规程适用于新建、扩建及改建的民用建筑中1kV及以下供配电线路、控制线路的电线电缆设计。
1kV~10kV供配电线路、信息传输线路及工业建筑中的电线电缆设计可参照执行。
1.0.3建筑物内的电线电缆设计，除应遵守本规程外，尚应符合国家现行有关标准和规范的规定。
2.0.1阻燃flame retardant在规定条件下试样被燃烧所具有的阻止或延缓火焰蔓延的性能。
2.0.2阻燃电线电缆flame retardant wires and cables难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。
通常指能通过GB/T 18380.3(等同IEC 60332-3)试验合格的电线电缆.2.0.3耐火 fire resistance在规定条件下试样被燃烧而在一定时间内仍能保持正常运行即保持线路完整性的性能。
2.0.4耐火电线电缆fire resistant wires and cables在规定温度和时间的火焰燃烧下仍能保持线路完整性的电线电缆。
通常指通过GB/T 12666.6(等效IEC 60331)试验合格的电线电缆。
2.0.5无卤halogen free不含卤素，燃烧产物的腐蚀性较低。
2.0.6低烟low smoke燃烧时产生的烟尘较少，即透光率(能见度)较高。
2.0.7无卤低烟阻燃电线电缆 halogen free low smoke flame retardant wires andcables材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。
通常把能通过GB/T 17650.2 (等同 IEC 60754－2)、GB/T 17651.2 (等同IEC 61034－2)和GB/T 18380.3 (等同IEC 60332-3)三项试验合格的电线电缆称为无卤低烟阻燃电线电缆。
电线电缆及其阻燃级别设计
一、适用原则本设计指引适用于新建、改建和扩建的民用建筑中1KV及以下供配电线路、控制线路的电线电缆设计。
二、电线电缆的分类1、电线电缆根据其本身具有的燃烧特性，分为普通电线电缆、阻燃电线电缆、耐火电线电缆及矿物绝缘电缆。
2、阻燃电线电缆可分为A、B、C、D四种阻燃级别。
施工图设计时，须标明阻燃电线电缆代号(未标注阻燃级别的默认为C级)，具体标示如下：3、常用阻燃电线电缆种类4、常用阻燃耐火电线电缆种类三、电线电缆使用场所分级电线电缆使用场所根据建筑高度和层数可分为单、多层民用建筑和高层民用建筑。
高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类，并宜符合表3.1规定。
表3.1 民用建筑的分类注：1、表中未列入的建筑，其类别应根据本表类比确定。
2、宿舍、公寓等非住宅类居住建筑的防火要求，应符合本规范有关公共建筑的规定。
3、裙房的防火要求应符合本规范有关高层民用建筑的规定。
四、电线电缆及其阻燃级别的选用1、一般规定）电缆。
(1）直埋敷设和穿管暗敷的电缆可采用普通YJV（有防护需要的采用YJV22 (2）用于普通设备线路的电线在穿管敷设时，可采用BV普通电线。
(3）当电线电缆成束敷设时，应采用阻燃电线电缆ZBV、ZYJV。
(4）在外部火势作用下，需保持线路完整性、维持通电的场所，其线路应采用耐火电线电缆NBV、NYJV。
(5）电线电缆选用时，应按使用场所和敷设条件选择阻燃级别，但同一建筑物内选用的阻燃和阻燃耐火电线电缆，其阻燃级别宜相同。
2、普通设备线路的选用(1）电缆的阻燃级别应根据同一电缆通道内电缆的非金属含量确定（具体计算可参照《民用建筑电线电缆防火设计规程》 DGJ08-93-2002中附录C），并应不低于下表4.2.1的规定。
表4.2.1电缆的阻燃级别选择(2）阻燃电缆敷设在有防火封堵的通道时，阻燃级别可按表4.2.2选择。
表4.2.2电缆的阻燃级别选择（3）当采用阻燃电线时，其阻燃级别应不低于表4.2.3的规定。
iec 60332 阻燃等级
iec 60332 阻燃等级IEC 60332阻燃等级IEC 60332是一项用于衡量电线与电缆在火焰下燃烧程度的国际标准。
这个标准定义了一系列阻燃等级，用于评估材料在火灾情况下的阻燃性能。
本文将详细介绍IEC 60332标准及其阻燃等级。
一、IEC 60332标准概述IEC 60332标准是由国际电工委员会（IEC）制定的，旨在确保电线和电缆在在火灾情况下的燃烧性能符合特定要求。
该标准主要用于电线和电缆的测试与分类，并根据其燃烧程度将其划分为不同的阻燃等级。
二、IEC 60332阻燃等级定义根据IEC 60332标准，电线和电缆的阻燃等级分为以下几个级别，具体如下：1. IEC 60332-1：非火焰传播此等级要求电缆在火焰作用下不会引起火焰的传播，即电缆在遭受火灾时，火焰不能蔓延到电缆的其他部分。
2. IEC 60332-2：火焰传播受限该等级要求电缆在火焰作用下火焰的传播受到限制。
火焰在电缆上的燃烧时间和区域受到限制，从而避免火灾的蔓延。
3. IEC 60332-3：垂直燃烧此等级要求电缆在垂直状态下的燃烧速度要小于一定数值。
测试时，电缆被垂直悬挂，在一定的火焰作用下，评估其燃烧速度及延伸高度。
4. IEC 60332-4：垂直燃烧受限该等级要求电缆在垂直状态下的燃烧程度受到限制。
电缆在火焰作用下的燃烧时间、燃烧延伸高度与总长度的比例等被监测和记录。
5. IEC 60332-5：水平燃烧此等级是根据电缆在水平状态下的燃烧性能来划分的，根据燃烧荣幸的程度，将其分为A、B两个级别。
三、IEC 60332标准应用领域IEC 60332标准被广泛应用于各个领域中，如建筑、船舶、电力和通信等行业，主要用于电线和电缆的选择和使用标准。
在防火安全要求高的场所，如高层建筑、地铁等公共场所，更有必要选用符合IEC 60332阻燃等级标准的电线和电缆。
四、其他相关阻燃标准除了IEC 60332标准外，还存在其他一些相关的阻燃标准，如UL 94、GB/T 18380和ASTM D2863等。
电缆(光缆)的阻燃和燃烧性能等级及分级试验判据指标
电缆（光缆）的阻燃和燃烧性能等级及分级试验判据指标1、有关阻燃电缆的国家标准《电缆在火焰条件下的燃烧试验 第3部分: 成束电线或电缆的燃烧试验方法》 GB/ T18380.3- 2001 已由现行国家标准《电缆和光缆在火焰条件下的燃烧试验》GB/ T 18380. 31~ 36-2008 替代（等同采用IEC 60332 -3 - 10 、21 、22 、23 、24 、25 : 2000 版），该系列标准分别对垂直安装的成束电线电缆火焰垂直蔓延试验的试验装置、AF / R 类、A 类、B类、C 类、D 类阻燃电缆试验要求做出了详细规定，对应标准如下：1)《电缆和光缆在火焰条件下的燃烧试验 第31 部分：垂直安装的成柬电线电缆火焰垂直蔓延试验试验装置》GB/ T 18380. 31；2)《电缆和光缆在火焰条件下的燃烧试验 第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验AF/ R类》GB/ T 18380. 32；3)《电缆和光缆在火焰条件下的燃烧试验 第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A 类》 GB/ T 18380. 33；4)《电缆和光缆在火焰条件下的燃烧试验 第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验B 类》GB/ T 18380. 34；5)《电缆和光缆在火焰条件下的燃烧试验 第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C 类》GB / T 18380. 35；6)《电缆和光缆在火焰条件下的燃烧试验 第36部分: 垂直安装的成束电线电缆火焰垂直蔓延试验D 类》 GB/ T 18380. 36。
2、现行国家标准《阻燃和耐火电线电缆通则》 GB/ T 19666-2005 对阻燃定义、燃烧特性代号、阻燃类别、成束阻燃性能要求、无卤性能、低烟特性等作了详细规定。
产品代号：有卤阻燃A 类(ZA) 、有卤阻燃B 类(ZB) 、有卤阻燃C 类（ZC）、有卤阻燃D 类 ( ZD ) 和无卤低烟阻燃( WDZ，单根试验)、无卤低烟阻燃A 类 ( WDZA) 、无卤低烟阻燃B 类(WDZB) 、无卤低烟阻燃C 类 ( WDZC) 、无卤低烟阻燃D 类( WDZD) 。
阻燃电缆简介及其等级标准
阻燃电缆简介及其等级标准一、阻燃防火电缆简介目前，电缆行业习惯将阻燃（ Fire Retardant）、无卤低烟（Low Smoke Halogen Free ，LSOH）或低卤低烟（Low Smoke Fume ，LSF）、耐火（Fire Resistant）等具有一定防火性能的电缆统称为防火电缆。
1.阻燃电缆（Flame Retardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
由于其成本较低，因此是防火电缆中大量采用的电缆品种。
无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。
2.无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。
无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。
3.低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。
低卤（ Low Halogen）电缆的材料中亦会含有卤素，但含量较低。
这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。
这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。
因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。
4.耐火电缆（Fire Resistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（ Circuit Intergrity）。
耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。
电缆阻燃等级标准国标
电缆阻燃等级标准国标电缆是现代社会中不可或缺的重要设施，它们被广泛应用于建筑、通信、电力输送等领域。
然而，由于电缆长期处于高温、高压、高电流等恶劣环境下，一旦发生火灾事故，将对人们的生命财产安全造成严重威胁。
因此，电缆的阻燃性能显得尤为重要。
为了规范电缆的阻燃性能等级，我国制定了一系列国家标准，下面将对电缆阻燃等级标准国标进行详细介绍。
首先，我国对电缆的阻燃性能等级进行了严格的分类。
根据国家标准GB/T 19666-2005《电缆阻燃性能试验方法》的规定，电缆的阻燃性能等级可分为A、B、C三个等级。
其中，A级为最高等级，B级为中等等级，C级为最低等级。
这些等级的划分，旨在为用户提供明确的选择标准，以满足不同场合对电缆阻燃性能的需求。
其次，国家标准对不同阻燃等级的电缆提出了具体的技术要求。
在GB/T19666-2005标准中，对A级、B级、C级电缆的阻燃性能指标进行了详细的规定。
例如，A级电缆在燃烧测试中的垂直燃烧时间不得超过15秒，剥离长度不得超过250mm；B级电缆在燃烧测试中的垂直燃烧时间不得超过30秒，剥离长度不得超过350mm；C级电缆在燃烧测试中的垂直燃烧时间不得超过60秒，剥离长度不得超过500mm。
这些具体的技术要求，为电缆的生产和选用提供了明确的指导。
此外，国家标准还对电缆的阻燃性能测试方法进行了规范。
在GB/T 19666-2005标准中，详细描述了电缆阻燃性能测试的操作步骤、试验设备、试验样品的准备及试验过程等。
这些规范的测试方法，保证了电缆阻燃性能测试的科学性和准确性，为用户提供了可靠的数据支持。
最后，国家标准还对电缆的阻燃性能等级标志和使用进行了规定。
根据GB/T 19666-2005标准，A级电缆的阻燃性能标志为"A"，B级电缆的阻燃性能标志为"B"，C级电缆的阻燃性能标志为"C"。
这些标志的使用，有助于用户快速准确地识别电缆的阻燃性能等级，从而选择合适的产品。
电缆的防火与阻燃范本
电缆的防火与阻燃范本电缆是一种用于传输电信号和电能的电气设备。
由于电缆在建筑、交通、能源等领域的广泛应用，其火灾安全问题引起了人们的广泛关注。
为了保障人们的生命财产安全，电缆的防火与阻燃性能要求越来越高。
下面将介绍电缆的防火与阻燃的范本。
一、电缆的防火性能要求1.抗燃性电缆在遭受火灾时，应具备一定的抗燃性能，即不应燃烧或极少燃烧，并且燃烧后应能迅速自熄。
这要求电缆使用的材料具有良好的自灭火性能，不会产生明火和火焰蔓延。
2.防烟性电缆燃烧时产生的烟雾是导致火灾伤亡的主要原因之一。
因此，电缆应具备一定的防烟性能，即在燃烧过程中产生的烟雾应尽量减少，并且烟雾中的有害物质含量应控制在一定范围内，以减少对人体的危害。
3.耐火性耐火性是指电缆在火灾条件下能够保持一定时间内的正常工作状态。
这要求电缆的绝缘和护套材料具有较高的防火性能，能够抵御燃烧、高温和火焰蔓延的侵蚀。
二、电缆的阻燃性能要求1.燃烧性能电缆在遭受火灾时应具备一定的阻燃性能，即不易燃烧或极少燃烧。
这要求电缆使用的材料具有较高的阻燃性能，能够有效防止明火蔓延，减少火灾事故造成的损失。
2.烟雾生成量电缆在燃烧过程中产生的烟雾会对人体造成严重危害。
因此，电缆的阻燃性能还包括要求烟雾生成量尽量小，减少对人员逃生和消防人员灭火工作的干扰。
3.有毒气体生成量电缆在燃烧过程中还会释放出有害气体，如二氧化碳、一氧化碳、氰化氢等。
这些有毒气体对人体健康造成严重威胁。
因此，电缆的阻燃性能还要求有毒气体生成量尽量小，减少对人体的危害。
三、电缆的防火与阻燃材料1.阻燃料阻燃料是一种添加在电缆材料中的化学物质，能够有效地提高电缆的阻燃性能。
常用的阻燃料有阻燃剂、阻燃剂增强剂和抗氧化剂等。
阻燃料可以通过扩散、凝固和吞噬等机理来延缓电缆的燃烧速度和降低火焰的热释放。
2.阻燃层阻燃层是一层覆盖在电缆表面的阻燃材料，可以阻止电缆因外界火源而燃烧。
阻燃层通常采用可溶性或熔融的阻燃聚合物，具有良好的阻燃性能和延缓燃烧速度的效果。
电缆阻燃等级要求
电缆阻燃等级要求电缆阻燃等级是指电缆在遭受火灾时的抵抗火焰蔓延的能力。
不同的电缆阻燃等级代表了不同的抵抗火灾能力，从而保护人们的生命财产安全。
本文将介绍电缆阻燃等级的要求及其意义。
电缆阻燃等级通常采用国际上公认的IEC标准进行评定。
根据IEC 标准，电缆的阻燃等级可分为A、B、C三个等级，其中A级是最高等级，C级是最低等级。
具体来说，A级电缆在火灾中具有最强的抵抗火焰蔓延能力，能够在火灾发生后的一定时间内保持电缆的正常工作状态；B级电缆具有较高的阻燃性能，能在火灾中一定时间内保持电缆的功能；C级电缆则意味着电缆在火灾中无法保持正常工作，容易导致火势蔓延。
电缆阻燃等级的要求与电缆在不同场所的使用有关。
一般来说，A 级电缆适用于人员密集的场所，如公共建筑、医院、学校等；B级电缆适用于商业建筑、办公楼等场所；C级电缆则适用于工业厂房等场所。
通过对电缆阻燃等级的要求，可以有效降低火灾发生时的人员伤亡和财产损失。
电缆阻燃等级的评定主要通过一系列的火焰试验来进行。
常见的火焰试验包括垂直燃烧试验（V0、V1、V2等级）、水平燃烧试验（HB、HA等级）以及烟密度试验等。
这些试验可以评估电缆在火灾中的燃烧速度、火焰蔓延性能以及产生的有毒烟雾等因素，从而判断电缆的阻燃等级。
电缆阻燃等级的要求在不同国家和地区可能存在差异。
例如，欧洲国家通常采用EN标准对电缆进行阻燃等级评定，而美国则采用UL 标准。
因此，在选择电缆时，需要根据当地的法规和标准来确定所需的阻燃等级。
电缆阻燃等级的要求在现代社会中具有重要意义。
火灾是一种常见的灾害，往往会造成人员伤亡和财产损失。
通过使用符合阻燃等级要求的电缆，可以有效减少火灾发生时的火势蔓延，为人们的生命财产安全提供保障。
因此，在设计和安装电力系统时，应该充分考虑电缆阻燃等级的要求，选择合适的电缆，提高火灾发生时的应急处理能力。
电缆阻燃等级是电缆在火灾中的抵抗火焰蔓延能力的评定标准。
不同的阻燃等级代表着不同的抵抗火灾能力，从而保护人们的生命财产安全。
电缆阻燃耐火等级
电缆阻燃耐火等级电缆阻燃耐火等级指的是电缆在火灾发生时，对火焰的抵抗能力和保持功能的能力。
电缆是电力传输和通信的重要设备，其安全性能直接关系到人身和财产的安全。
在不同的场所和要求下，电缆的阻燃耐火等级要求也不同，下面将对电缆阻燃耐火等级进行详细介绍。
一、电缆阻燃耐火等级的分类电缆阻燃耐火等级根据国家标准，分为A、B、C三个等级。
其中A 级为最高等级，C级为最低等级。
1. A级：电缆在火焰作用下具有阻燃性能，能够有效地阻止火焰蔓延，并保持电缆的功能。
A级电缆适用于对火灾危险性要求非常高的场所，如高层建筑、地下综合管廊等。
2. B级：电缆在火焰作用下具有一定的阻燃性能，能够阻止火焰蔓延一段时间，并保持电缆的功能。
B级电缆适用于对火灾危险性要求较高的场所，如商业综合楼、工业厂房等。
3. C级：电缆在火焰作用下火焰蔓延较快，并不能保持电缆的功能。
C级电缆适用于对火灾危险性要求相对较低的场所，如住宅、办公楼等。
电缆的阻燃耐火等级是通过一系列严格的测试方法来确定的，主要包括垂直燃烧测试、水平燃烧测试和烟密度测试。
1. 垂直燃烧测试：将电缆样品垂直放置在燃烧室中，点燃下部的火焰，观察电缆的燃烧情况。
根据电缆的燃烧速度、火焰蔓延高度和停止燃烧的时间来确定阻燃耐火等级。
2. 水平燃烧测试：将电缆样品水平放置在燃烧室中，点燃一端的火焰，观察电缆的燃烧情况。
根据电缆的燃烧速度、火焰蔓延距离和停止燃烧的时间来确定阻燃耐火等级。
3. 烟密度测试：将电缆样品放置在烟密度测试装置中，点燃电缆，观察烟雾的密度和持续时间。
根据烟雾的密度和持续时间来确定阻燃耐火等级。
三、电缆阻燃耐火等级的应用电缆阻燃耐火等级的要求与电缆的使用场所和环境密切相关。
不同的场所和要求需要选择不同的阻燃耐火等级的电缆。
1. 高层建筑：高层建筑对电缆的阻燃性能要求较高，一般要求使用A级电缆，以确保在火灾发生时能够有效地阻止火焰蔓延，保持电缆的功能，保障人员的逃生和财产的安全。
浅谈电线电缆燃烧分级标准
浅谈电线电缆燃烧分级标准发布时间：2021-02-04T11:14:21.167Z 来源：《电力设备》2020年第30期作者：韩星[导读] 摘要：电线电缆燃分级的需求日益增加，本文就常用的电线电缆燃烧分级方法进行了分析，并进行了比较。
（江苏省产品质量监督检验研究院江苏南京 210007）摘要：电线电缆燃分级的需求日益增加，本文就常用的电线电缆燃烧分级方法进行了分析，并进行了比较。
关键词：电线电缆；燃烧分级引言电线电缆燃烧性能越来越受到用户和行业的重视，如住宅楼宇、工业厂房、展馆、机场、轨道交通均对电线电缆的无卤、低烟、耐火、阻燃等性能提出了相应的要求。
最近五年，阻燃类电线电缆产品需求总量不断提高，随着原材料、生产工艺的改良，生产成本得到了进一步控制，产品质量和行业规范性有了较大提升。
电线电缆的燃烧性能评价方式，也由通过单一性能指标进行评价，逐步向通过对多项性能指标进行燃烧分级的评价方式转变。
1 燃烧分级的依据标准目前，常用的电线电缆产品燃烧性能分级依据主要是中华人民共和国国家标准GB 31247-2014、欧洲标准EN 13501-6-2018以及中华人民共和国公安部发布的GA 306.1-2007、GA 306.2-2007。
其中GA 306.1-2007和GA 306.2-2007标准，根据《中华人民共和国应急管理部公告（2020年第5号）：关于消防救援领域行业标准以“XF”代号重新编号发布的公告》，调整为XF 306.1-2007和XF 306.2-2007，顺序号、年代号和内容保持不变。
2 燃烧分级的主要内容电线电缆燃烧分别是根据电线电缆产品在不同条件下的性能测试表现，对产品燃烧性能进行分级，为防火安全要求提供科学合理的参考依据，以期降低可能产生的火灾危害。
不同的分级标准、不同的燃烧等级对应了不同的测试项目及指标要求，以适应不同场景下的线缆应用需求。
2.1 GB 31247-2014标准对燃烧分级的要求GB 31247-2014标准对电线电缆的燃烧性能评估由燃烧性能等级及附加信息组成，适用于建筑工程中使用的电缆及光缆燃烧性能的分级，不适用于耐火性能的分级。
阻燃耐火电缆设计方案
阻燃耐火电缆设计方案电缆在轻轨、地铁或室内敷设时，对其阻燃、耐火性能提出了很高要求。
为了满足电缆使用环境的要求，根据不同的阻燃、耐火要求设计产品结构。
一、电缆结构目前广泛使用的铁路信号电缆、铁路数字信号电缆、铁路内屏蔽数字信号电缆、轨道交通信号电缆、应答器数据传输电缆等分为两大类，一是综合护套结构，二是铝护套结构，其电缆结构示意见图1～图2。
图1 综合护套型图2铝护套型二、阻燃A类耐火电缆结构设计根据我公司生产阻燃耐火电力电缆、阻燃信号电缆的经验，A类阻燃耐火电缆的结构设计如下：1、缆芯缆芯由绝缘单线和填充绳组成。
绝缘单线由铜导体和高密度聚乙烯组成，满足电缆的电气性能要求；填充绳为岩棉阻燃材料，燃烧温度可达600℃，起到阻燃耐火作用。
2、缆芯包带缆芯包带材料为耐火云母带和高阻燃玻璃丝带。
耐火云母带用金云母纸与玻璃纤维复合而成，其粘合剂为硅树脂，经高温匀速烘焙，再经专用分切机分切而成的带状产品。
主要用于制造耐火电线电缆用，其耐温等级温度可达800～1000℃，使电缆可以在接近铜的熔点（1083℃）的火灾情况下继续保持供电，起到阻燃耐火作用。
高阻燃玻璃丝带是在玻璃纤维布上浸涂不含任何卤素(如氯、溴), 也不含磷的高阻燃性涂料, 并经固化而成，其耐温等级温度可达600℃，具有较高的氧指数，在燃烧过程中易成碳性。
在阻燃电缆中作用为：1）用于包扎电缆中的绝缘线芯，使绝缘线芯的结构保持稳定。
2）确保缆芯不松散和绝缘不被划伤。
3）隔离绝缘层和外护层以及内衬层，以防它们之间相互粘结而影响电缆的机械、物理、电性能等。
4）当电缆遭到燃烧时，能够吸收大量的热量，并形成碳化层，隔绝气层、保护绝缘层免受燃烧，使火灾的损失不致于进一步扩大化。
3、综合护层或铝护层综合护层为铝塑复合带，不易燃烧，防止电缆吸潮，起到挡潮作用；铝护层为纯铝带，属于金属材料，不易燃烧。
4、内衬层内衬层采用无卤低烟阻燃聚烯烃隔氧填充料。
该填充料是以聚烯烃等高分子材料为主要基材，含有特种无卤阻燃剂、消烟剂，经特殊配方精密混炼加工而成。
电线电缆及其阻燃级别设计
电线电缆及其阻燃级别设计电线电缆的阻燃级别是根据其在火灾情况下的燃烧性能来划分的。
电线电缆的阻燃级别设计非常重要，因为在建筑、交通、通信等领域中使用的电线电缆数量巨大，一旦发生火灾，电线电缆的燃烧会对人的生命财产安全造成极大的威胁。
因此，设计合适的阻燃级别可以有效地减少火灾事故的发生，保护人们的生命财产安全。
电线电缆的阻燃级别主要分为A、B、C三个等级，其中A级为最高阻燃级别，C级为最低阻燃级别。
不同的阻燃级别要求电线电缆在一定的火源下燃烧时间和火焰后的延燃时间有不同的限制。
A级电线电缆的阻燃性能最好，要求在明火持续燃烧下，电线电缆的火焰蔓延速度必须小于2米/分钟，在火灾火源熄灭后，电缆的延燃时间要小于20秒，并且火焰后自熄时间必须小于60秒。
B级电线电缆的阻燃性能次之，要求在明火持续燃烧下，电线电缆的火焰蔓延速度必须小于4米/分钟，在火灾火源熄灭后，电缆的延燃时间要小于60秒，并且火焰后自熄时间必须小于120秒。
C级电线电缆的阻燃性能较低，要求在明火持续燃烧下，电线电缆的火焰蔓延速度必须小于6米/分钟，在火灾火源熄灭后，电缆的延燃时间要小于120秒，并且火焰后自熄时间没有要求。
要设计合适的阻燃级别，首先要根据不同应用场景的需要确定使用的电线电缆类型和规格。
一般来说，建筑物内部用电线电缆要求阻燃性能高于建筑物外部用电线电缆，因为建筑物内部人员密集，火灾蔓延速度快，所以需要选择A级电线电缆来确保人员的安全。
而建筑物外部用电线电缆则可以选择阻燃性能稍低的B级电线电缆。
在一些特殊场合，如隧道、地铁等场所，要求电线电缆的阻燃级别达到A级，以满足高安全性、火灾延燃时间短的需求。
其次，要根据电线电缆的材料特性来选择合适的阻燃级别。
一般来说，聚氯乙烯(PVC)和聚乙烯(PE)等塑料材料的电线电缆阻燃性能相对较差，容易燃烧。
而阻燃聚烯烃(XLPE)等特殊材料的电线电缆具有良好的阻燃性能，可以选择低阻燃级别，如B级或C级。
不同线材类型对应的阻燃标准
不同线材类型对应的阻燃标准
不同线材类型对应的阻燃标准主要有以下三种：
电缆ABC类：ABC类电缆的阻燃标准主要是依据GB/T 18380-2008《电缆和光缆在火焰条件下的燃烧试验》进行评定。
其中，阻燃效果大小依次为A>B>C。
防火电缆：阻燃电缆、无卤低烟阻燃电缆（LSF）、耐火电缆等具有一定防火性
能的电缆统称为防火电缆。
阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。
家居级-CMX级（垂直燃烧测试Vertial Wire Flame Test）：这是UL标准中家居级电缆（Restricted Cable），适用安全标准为UL1581，VW-1。
合格标准为余火焰不可超过60秒钟，试样不可烧损25%以上，垫在底部的外科用棉不可被落下物引燃。
此外，不同线材类型对应的阻燃标准还包括卤素含量的测定等。
具体可咨询相关标准制定机构或电缆制造商。
电缆阻燃等级划分标准
电缆阻燃等级划分标准电缆是一种用于输送电力、通信或控制信号的装置，它由一个或多个绝缘导体和外部保护层组成。
在电缆的使用过程中，由于各种原因可能会发生火灾，因此电缆的阻燃性能显得尤为重要。
阻燃性能是指在火灾发生时，材料能够抵抗火焰的蔓延，减少火灾的蔓延速度，降低火灾造成的损失。
因此，对电缆的阻燃性能进行等级划分是非常必要的。
根据国家标准，电缆的阻燃等级划分主要包括A类、B类、C类三个等级。
其中，A类阻燃等级为最高级别，C类阻燃等级为最低级别。
A类阻燃等级的电缆具有非常优异的阻燃性能，能够在火灾发生时有效地阻止火焰的蔓延，大大减少火灾造成的损失。
这类电缆通常采用特殊的阻燃材料制成，具有较高的阻燃指数，能够在火灾条件下保持较长时间的正常工作状态。
A类阻燃等级的电缆适用于对阻燃性能要求非常高的场所，如高层建筑、地铁隧道、核电站等。
B类阻燃等级的电缆具有良好的阻燃性能，虽然不及A类阻燃等级的电缆，但在一般情况下能够满足阻燃要求。
这类电缆通常采用一般的阻燃材料制成，具有一定的阻燃指数，能够在火灾条件下保持一定时间的正常工作状态。
B类阻燃等级的电缆适用于对阻燃性能要求一般的场所，如商业建筑、工业厂房等。
C类阻燃等级的电缆阻燃性能一般，不能有效地阻止火焰的蔓延，容易造成火灾的扩散。
这类电缆通常采用普通的材料制成，阻燃性能较差，不能满足阻燃要求。
C类阻燃等级的电缆适用于对阻燃性能要求较低的场所，如家庭、办公室等。
总的来说，电缆的阻燃等级划分标准是根据其阻燃性能的不同进行的。
在选择电缆时，应根据实际使用场所的阻燃要求，选择相应阻燃等级的电缆，以确保安全可靠地使用。
同时，在使用过程中，应定期对电缆的阻燃性能进行检测，及时更换老化或损坏的电缆，以确保其阻燃性能处于良好状态。
阻燃和耐火电缆的选用
• 一级保护对象的建筑物，其消防供电干线及分支干线， 宜采用矿物绝缘电缆。
• 二级保护对象的建筑物，其消防供电干线及分支干线， 应采用有机绝缘耐火类电缆。
• 消防设备的分支线路和控制线路，宜选用与消防供电 干线或分支干线耐火等级降一类的电线或电缆。
10/19
无卤低烟电缆
• 指不含卤素(F、Cl、Br、I、At)、不含铅镉铬汞等环境 物质的胶料制成的，燃烧时不会发出有毒烟雾(如：卤 化氢、一氧化碳、二氧化碳等)的环保型电缆。
7/19
MI电缆的优缺点
• 真正的无卤无烟A级阻燃（A类）耐火电缆。 • 机械强度高，抗冲击能力强，变形后仍能供电。 • 工作温度高、载流量大（相对普通电缆其截面通常可
缩小1～2个级别），过载能力强。 • 耐辐射、防电磁干扰。 • 寿命长。 • 投资成本高。 • 施工难度大（不易敷设美观，防潮问题） • 大截面均为单芯电缆且单根电缆短，需要接头，施工
• 选用线型PE及弹性PE为主要树脂，阻燃材料选用三种 含结晶水的金属氧化物：分别为在200℃、300℃、 300℃以上失去结晶水。
• 对PVC的应用持最强烈反对态度的是瑞士、德国、瑞 典、美国、日本以及其它一些国家，这些国家的立法 机构及协调机构已经制定了严格的法律，限制并将最 终取消PVC的工业应用。
• 矿物绝缘电缆（Mineral Insulated Cables 简称MI）
6/19
实际情况
• 采用符合国家标准《电线电缆耐火特性试验》 GB12666.6-90的耐火电缆能提高消防配电线 路的耐火能力。但在模拟实体火灾试验中，普 通电缆、阻燃电缆、阻燃隔氧层电缆及耐火电 缆，在明敷及穿钢管并施防火涂料保护时，其 持续供电时间均未达到30min。这对于消防控 制室、消防水泵、消防电梯、防排烟设施等供 电时间较长的消防设备供电是不利的。此外， 明敷时不能承受火灾中重物坠落和喷淋水冲击 的影响。因此，设计时对一些重点建筑或场所 或某些重要供电线路宜采用矿物绝缘铜护套电 缆。(引自《建筑设计防火规范》GB500162006条文说明11.1.6）
电缆阻燃等级标准国标
电缆阻燃等级标准国标电缆是电力系统中重要的组成部分，其质量和安全性直接关系到电力系统的正常运行和人们的生命财产安全。
在电缆的安全性能中，阻燃性能是至关重要的一个指标。
为了规范电缆的阻燃性能标准，我国制定了电缆阻燃等级标准国标，下面将对国标中的相关内容进行介绍。
首先，国标对电缆阻燃性能进行了分类。
根据国标，电缆的阻燃性能可分为A、B、C三个等级。
其中A级为最高等级，表明电缆在火灾发生时具有较高的阻燃性能，能够有效地减缓火势蔓延，保护电力系统的安全运行。
而B级和C级则依次递减，其阻燃性能也随之减弱。
其次，国标规定了电缆阻燃性能的测试方法和指标。
在国标中，详细描述了电缆阻燃性能的测试方法和要求，包括燃烧试验、燃烧时间、燃烧长度等指标。
这些指标的制定和要求，旨在通过科学的测试方法，准确地评估电缆的阻燃性能，确保其符合国家标准和安全要求。
再者，国标对电缆阻燃等级的应用范围进行了明确。
根据国标的规定，不同阻燃等级的电缆适用于不同的场合和环境。
A级电缆适用于对阻燃性能要求较高的场所，如高层建筑、地铁隧道等；B级和C级电缆则适用于对阻燃性能要求较低的场所，如家庭、办公楼等。
这样的分类和应用范围，有助于用户根据实际需求选择合适的电缆，确保电力系统的安全运行。
最后，国标对电缆阻燃等级的标识和认证进行了规定。
根据国标的要求，电缆在生产和销售过程中，必须标注阻燃等级标识，并通过相关认证机构的检测和认证。
这样的规定，有助于监督和管理电缆产品的质量和安全性能，保障用户的权益和安全需求。
综上所述，电缆阻燃等级标准国标对电缆的阻燃性能进行了系统的规范和要求，包括分类、测试方法、应用范围和标识认证等方面。
这些规定的实施，有助于提高电缆产品的质量和安全性能，保障电力系统的安全运行，对于推动电缆行业的健康发展和提升电力系统的安全水平具有重要意义。
希望电缆生产企业和用户单位能够严格遵守国标的要求，共同维护电缆产品的质量和安全，为电力系统的稳定运行做出积极贡献。
电线阻燃等级设计标准是多少
电线阻燃等级设计标准是多少
电线阻燃等级设计标准是根据国际电工委员会（IEC）和各国
的法律法规制定的。
一般来说，电线阻燃等级的设计标准包括以下几个方面：

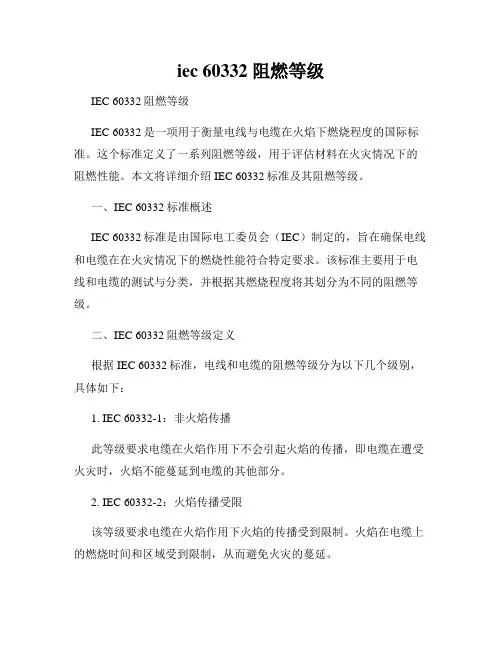

1. 燃烧性能测试：根据IEC60332-1、IEC60332-2等标准，进
行燃烧性能测试，评估电线的燃烧性能等级。
根据测试结果，将电线分为非燃烧、垂直燃烧、水平燃烧等级。
2. 烟密度测试：根据IEC61034-1、IEC61034-2等标准，进行
烟密度测试，评估电线产生的烟雾密度。
根据测试结果，将电线分为无烟、低烟、中烟、高烟等级。
3. 毒性气体测试：根据IEC60754-1、IEC60754-2等标准，进
行毒性气体测试，评估电线释放的毒性气体。
根据测试结果，将电线分为无毒、低毒、中毒、高毒等级。
4. 阻燃材料测试：根据国内外法规，对电线所使用的阻燃材料进行测试，评估其阻燃性能。
根据测试结果，将阻燃材料分为不燃、难燃、可燃等级。
根据以上测试结果，制定电线的阻燃等级设计标准。
一般来说，阻燃等级可以根据不同国家和地区的法律法规要求，分为A 类、B1类、B2类、B3类等级，其中A类为最高防火等级，
B3类为最低防火等级。
同时，不同应用领域对电线阻燃等级
的要求也可能不同，如建筑领域对电线的防火要求较高，汽车领域对电线的防火要求较严格。
综上所述，电线的阻燃等级设计标准是根据国际电工委员会（IEC）的标准以及各国的法律法规要求，通过燃烧性能、烟密度、毒性气体、阻燃材料等测试，将电线分为不同的阻燃等级。
电线电缆及其阻燃级别设计
电线电缆及其阻燃级别设计电线电缆是电力系统中的重要组成部分，用于输送电能和传输信号。
在电线电缆的设计中，阻燃性能是一个重要的考虑因素。
正确选择和设计电线电缆的阻燃级别，可以提高电力系统的安全性和可靠性。
本文将介绍电线电缆及其阻燃级别的设计。
电线电缆的阻燃性能是指当电线电缆遭遇火灾时，其燃烧速度、烟雾密度、毒性气体排放等特性。
阻燃性能的好坏对人员的生命安全、设备的保护、企业的财产安全等都具有重要影响。
因此，在电线电缆设计中，应该根据使用环境和要求选择合适的阻燃级别。
首先，根据国家标准和行业标准，电线电缆的阻燃性能按照阻燃级别进行分类。
常见的阻燃级别有A级、B级、C级、D级等。
其中，A级是最高级别，具有最佳的阻燃性能，D级是最低级别，具有最差的阻燃性能。
在设计电线电缆的阻燃级别时，需要考虑以下几个因素：1.使用环境：根据电线电缆使用的环境不同，选择相应的阻燃级别。
例如，在高温、易燃、易爆的环境中，应该选择阻燃性能更好的电线电缆。
2.用途要求：根据电线电缆的用途要求选择阻燃级别。
例如，供电线路、通信线路、控制线路等不同用途的电线电缆，可以选择不同的阻燃级别。
3.安全性要求：根据安全性要求选择适当的阻燃级别。
电线电缆的阻燃性能越好，遇到火灾时的安全性越高。
此外，在电线电缆的阻燃设计中，还应该考虑电线电缆的结构和材料选择。
例如，电线电缆的绝缘层和护套层可以采用阻燃材料，提高电线电缆的阻燃性能。
此外，选择具有低烟雾、低毒性的材料也可以提高电线电缆的阻燃性能。
总之，电线电缆的阻燃级别设计是电力系统中的一个重要问题。
正确选择和设计电线电缆的阻燃级别可以提高电力系统的安全性和可靠性。
在设计中应该根据使用环境、用途要求和安全性要求选择合适的阻燃级别，并考虑电线电缆的结构和材料选择。
通过合理的阻燃级别设计，可以保证电力系统的稳定运行，并防止火灾事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、适用原则
本设计指引适用于新建、改建和扩建的民用建筑中1KV及以下供配电线路、控制线路的电线电缆设计。
二、电线电缆的分类
1、电线电缆根据其本身具有的燃烧特性，分为普通电线电缆、阻燃电线电
缆、耐火电线电缆及矿物绝缘电缆。
2、阻燃电线电缆可分为A、B、C、D四种阻燃级别。
施工图设计时，须标
明阻燃电线电缆代号(未标注阻燃级别的默认为C级)，具体标示如下：
3、常用阻燃电线电缆种类
4、常用阻燃耐火电线电缆种类
三、电线电缆使用场所分级
电线电缆使用场所根据建筑高度和层数可分为单、多层民用建筑和高层民用建筑。
高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类，并宜符合表3.1规定。
表3.1 民用建筑的分类
注：1、表中未列入的建筑，其类别应根据本表类比确定。
2、宿舍、公寓等非住宅类居住建筑的防火要求，应符合本规范有关公
共建筑的规定。
3、裙房的防火要求应符合本规范有关高层民用建筑的规定。
四、电线电缆及其阻燃级别的选用
1、一般规定
(1）直埋敷设和穿管暗敷的电缆可采用普通YJV（有防护需要的采用YJV22）电缆。
(2）用于普通设备线路的电线在穿管敷设时，可采用BV普通电线。
(3）当电线电缆成束敷设时，应采用阻燃电线电缆ZBV、ZYJV。
(4）在外部火势作用下，需保持线路完整性、维持通电的场所，其线路应采用耐火电线
电缆NBV、NYJV。
(5）电线电缆选用时，应按使用场所和敷设条件选择阻燃级别，但同一建筑物内选用的阻燃和阻燃耐火电线电缆，其阻燃级别宜相同。
2、普通设备线路的选用
(1）电缆的阻燃级别应根据同一电缆通道内电缆的非金属含量确定（具体计算可参照《民用建筑电线电缆防火设计规程》 DGJ08-93-2002中附录C），并应不低于下表4.2.1的规定。
表4.2.1电缆的阻燃级别选择
(2）阻燃电缆敷设在有防火封堵的通道时，阻燃级别可按表4.2.2选择。
表4.2.2电缆的阻燃级别选择
（3）当采用阻燃电线时，其阻燃级别应不低于表4.2.3的规定。
表4.2.3 电线的阻燃级别选择
3、低烟无卤型电缆的选用
对一类高层建筑以及重要的公共场所等防火要求高的建筑物，应采用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线。
（1）高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。
（2）19层及以上的一类高层住宅建筑，公共疏散通道的应急照明应采用低烟无卤阻燃的线缆。
4、消防设备线路的选用
(1）消防线路的导线选择及其敷设，应满足火灾时连续供电或传输信号的需要。
所有消防线路，应为铜芯导线或电缆。
（2）火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300V/500V的铜芯绝缘导线或铜芯电缆。
采用交流220V/380V的供电和控制线路，应采用电压等级不低于交流450V/750V的铜芯绝缘导线或铜芯电缆。
（3）火灾自动报警系统传输线路的线芯截面选择，除应满足自动报警装置技术条件的要求外，还应满足机械强度的要求。
铜芯绝缘导线和铜芯电缆线芯的最小截面面积，不应小于表4.3.1的规定。
表4.3.1铜芯绝缘导线和铜芯电缆线芯的最小截面面积
（4）火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警
总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。
（5）消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设
在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
消防设备的分支线路和控制线路，宜选用与消防供电干线或分支干线耐火等级降一类的电线或电缆。
五、电线电缆的敷设
1、一般规定
电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。
2、电线电缆敷设
（1）消防配电线路应满足火灾时连续供电的需要，其敷设应符合下
列规定：
a、明敷时(包括敷设在吊顶内)，应穿金属导管或采用封闭式金属槽盒
保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃
或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式
金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。
b、暗敷时，应采用金属管、可挠(金属)电气导管或难燃B1级以上的
刚性塑料管保护（优先选择难燃刚性塑料管），并应敷设在不燃性结
构内且保护层厚度不应小于30mm。
（2）普通线路一般情况穿刚性塑料导管或塑料线槽保护，当暗敷于
吊顶内时应穿金属管保护。
