sap2000输出结果意义

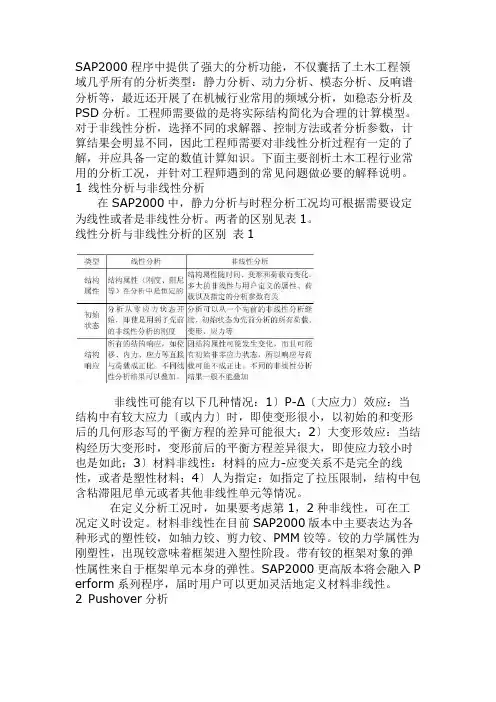

论SAP2000程序中提供了强大的分析功能
SAP2000程序中提供了强大的分析功能，不仅囊括了土木工程领域几乎所有的分析类型：静力分析、动力分析、模态分析、反响谱分析等，最近还开展了在机械行业常用的频域分析，如稳态分析及PSD分析。
工程师需要做的是将实际结构简化为合理的计算模型。
对于非线性分析，选择不同的求解器、控制方法或者分析参数，计算结果会明显不同，因此工程师需要对非线性分析过程有一定的了解，并应具备一定的数值计算知识。
下面主要剖析土木工程行业常用的分析工况，并针对工程师遇到的常见问题做必要的解释说明。
1 线性分析与非线性分析在SAP2000中，静力分析与时程分析工况均可根据需要设定为线性或者是非线性分析。
两者的区别见表1。
线性分析与非线性分析的区别表1非线性可能有以下几种情况：1〕P-Δ〔大应力〕效应：当结构中有较大应力〔或内力〕时，即使变形很小，以初始的和变形后的几何形态写的平衡方程的差异可能很大；2〕大变形效应：当结构经历大变形时，变形前后的平衡方程差异很大，即使应力较小时也是如此；3〕材料非线性：材料的应力-应变关系不是完全的线性，或者是塑性材料；4〕人为指定：如指定了拉压限制，结构中包含粘滞阻尼单元或者其他非线性单元等情况。
在定义分析工况时，如果要考虑第1，2种非线性，可在工况定义时设定。
材料非线性在目前SAP2000版本中主要表达为各种形式的塑性铰，如轴力铰、剪力铰、PMM铰等。
铰的力学属性为刚塑性，出现铰意味着框架进入塑性阶段。
带有铰的框架对象的弹性属性来自于框架单元本身的弹性。
SAP2000更高版本将会融入P erform系列程序，届时用户可以更加灵活地定义材料非线性。
2 Pushover分析Pushover分析是一种静力非线性分析，用户定义侧向荷载来模拟地震水平作用，且通过不断增大侧向作用，追踪荷载-位移曲线，将这条曲线〔能力曲线〕与弹塑性反响谱曲线相结合，进行图解，得到一种对结构抗震性能的快速评估的方法，称为Pushover 方法。
sap2000输出结果意义课案
cn-kySap2000：结果数据表格输出表格显示内容SAP2000中分析数据表格显示是通过运行显示>显示表格命令完成的。
点击该命令，弹出选择显示表对话框（如下图）。
树状图中的分析结果按照节点输出、单元输出、结构输出进行分类。
用户点击分类名称左侧加号逐级进入下级分类图，点击分类名称左侧方框，使之出现叉号便表示指定的输出内容。
节点输出位移Joint DisplacementsJoint 节点编号；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；StepNum 分步编号；U1、U2、U3 ，mm 沿局部1、2、3轴位移，单位：毫米；R1、R2、R3，Radians沿局部1、2、3轴旋转角度，单位：弧度。
反力Joint ReactionsJoint 节点编号; OutputCase 输出工况名称; CaseType 工况类型; StepType 分步类型; StepNum 分步编号; F1、F2、F3，KN 沿局部1、2、3轴轴向力，单位：千牛; M1、M2、M3，KN-m 绕局部1、2、3轴弯矩，单位：千牛.米.节点质量Assembled Joint MassesJoint 节点编号；U1、U2、U3，KN-s2/m 沿局部1、2、3轴轴向质量，单位：千牛.秒2/米；R1、R2、R3，KN-s2/m 绕局部1、2、3轴旋转惯量，单位：千牛.米.秒2。
单元输出框架输出Element Forces-Frames 单元力-框架Frame 节点编号；Station 测站；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；P、V2、V3，KN 单元轴力、局部2轴、3轴剪力，单位：千牛；T、M2、M3，KN-m 绕局部1、2、3轴角加速度，单位：千牛.米；Frame Elem 框架单元编号；Elem Station 单元测站。
sap2000
1，荷载工况(load case)：是对各种荷载类型的定义（define），然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如：温度)。
这仅仅是建立了作用，荷载工况本身不在结构上产生响应。
2，分析工况（analysis case）：是定义荷载作用方式（静力或动力）、结构的响应方式（线性或非线性）、分析方法（模态分析法或直接积分法）。
分析工况中包含荷载工况，分析工况可以对应一个荷载工况，也，可以是荷载的组合（多点风荷载、多维地震动）。
运行分析工况才能得到结构关于荷载的响应。
3，定义组合(define combination ):是将分析工况的计算结果进行组合（计算机运行减少人工进行计算的工作量），常用的组合形式是线性（linear）叠加或者包络(envelope)。
1.时程分析时用EL波，原始记录的波一般是以重力加速度g为单位，它的峰值为0.341g,也就是0.341*9.8m/s2.而你sap的单位用的是N/mm/s,也就是你的单位与原始波的单位相差1000*9.8个单位，那么你的系数要输入9800。
如果你sap的单位为N/m/s，那么你的系数取9.8即可。
2.规程中的8度罕遇要求是400g，这个g是单位gal的缩写字母，它的单位是cm/s2。
实际上就是0.4个重力加速度。
即400gal＝0.4g，考虑第1点，那么你的系数应该取1000*9.8*（0.4/0.341）＝11495.6。
3.定义时程函数时，单位无所谓，只要你的系数对应好就可以。
注：sap输入的地震函数本身是没有单位的，它的单位随着你sap的右下角的单位走的。
所以才需要将这个单位和原始波单位对应。
1，将索得抗弯刚度设为极小值。
2，需作索的非线性分析，在作索得非线性分析需要打开大变形得选项。
3，加载需要分步加载，先加载预应力，再加载其它荷载。
4，在v9版本里面，可以直接用应变来直接模拟预应力，不用降温也可以。
算出来得结果跟手算得结果基本是一致得，所以用sap2000来分析索是完全实用得，也是准确的。
SAP2000功能介绍
SAP2000功能介绍SAP2000中文版是一个集成化的通用结构分析与设计软件。
它可以对建筑结构、工业建筑、桥梁、管道、大坝等不同体系类型的结构进行分析和设计，也可以根据需要完成世界大多数国家和地区的结构规范设计。
SAP2000中文版软件集成化的特性还体现在集成化的软件环境，也就是结构建模、分析和设计的所有工作都是在同一界面中完成的，并且所有的数据都是在同一数据库中进行的，不需要数据的相互传输。
SAP2000中文版的界面是一个标准的Windows界面系统，历史由来SAP2000是由美国Computer and Structures Inc.（CSI）公司开发研制的通用结构分析与设计软件。
SAP2000已有近四十年的发展历史，是美国乃至全球公认的结构分析计算程序，在世界范围内广泛应用。
美国CSI公司是由Wilson教授的学生Ashraf总裁于1978年创建的，CSI公司的大部分技术开发人员都是Wilson教授的学生，并且Wilson教授也是CSI公司的高级技术发展顾问，CSI公司的产品都是缘于Wilson教授及其学生在四十多年来对结构工程有限元分析领域内的研究，并且得到了来自全球数十万工程师用户持续不断的使用和建议，凭借SAP2000、ETABS、SAFE等高质量的软件产品，现在CSI公司已经成为这个领域的业界翘楚，其行业优势地位得到了全球的公认。
SAP2000是由SAP5、SAP80、SAP90发展而来的。
1969年美国加州大学Berkeley分校的Wilson教授发布了第一个SAP程序，这是基于小型机的，SAP是“Structural Analysis Program”首字母的缩写。
从此，SAP就成为了结构有限元分析的代名词。
1963年在加州大学Berkeley分校，Wilson教授和Clough教授为了教授结构静力与动力分析而开发了SMIS（Symbolic Matrix Interpretive System），其目的是为了弥补在传统手工计算方法和结构分析矩阵法之间的隔阂，这个FORTRAN程序是免费分发的，被许多大学采用，其最终版本是CAL91，直至今日，它仍在许多大学被用来教授现代结构分析课程。
sap2000输出结果意义
cn-kySap2000：结果数据表格输出表格显示内容SAP2000中分析数据表格显示是通过运行显示>显示表格命令完成的。
点击该命令，弹出选择显示表对话框（如下图）。
树状图中的分析结果按照节点输出、单元输出、结构输出进行分类。
用户点击分类名称左侧加号逐级进入下级分类图，点击分类名称左侧方框，使之出现叉号便表示指定的输出内容。
节点输出位移 Joint DisplacementsJoint 节点编号； OutputCase 输出工况名称； CaseType 工况类型； StepType 分步类型； StepNum 分步编号； U1、U2、U3 ，mm 沿局部1、2、3轴位移，单位：毫米； R1、R2、R3，Radians沿局部1、2、3轴旋转角度，单位：弧度。
反力 Joint ReactionsJoint 节点编号; OutputCase 输出工况名称; CaseType 工况类型; StepType 分步类型; StepNum 分步编号; F1、F2、F3，KN 沿局部1、2、3轴轴向力，单位：千牛; M1、M2、M3，KN-m 绕局部1、2、3轴弯矩，单位：千牛.米.节点质量 Assembled Joint MassesJoint 节点编号； U1、U2、U3，KN-s2/m 沿局部1、2、3轴轴向质量，单位：千牛.秒2/米； R1、R2、R3，KN-s2/m 绕局部1、2、3轴旋转惯量，单位：千牛.米.秒2。
单元输出框架输出Element Forces-Frames 单元力-框架Frame 节点编号； Station 测站； OutputCase 输出工况名称； CaseType 工况类型；StepType 分步类型； P、V2、V3，KN 单元轴力、局部2轴、3轴剪力，单位：千牛； T、M2、M3，KN-m 绕局部1、2、3轴角加速度，单位：千牛.米； Frame Elem 框架单元编号；Elem Station 单元测站。

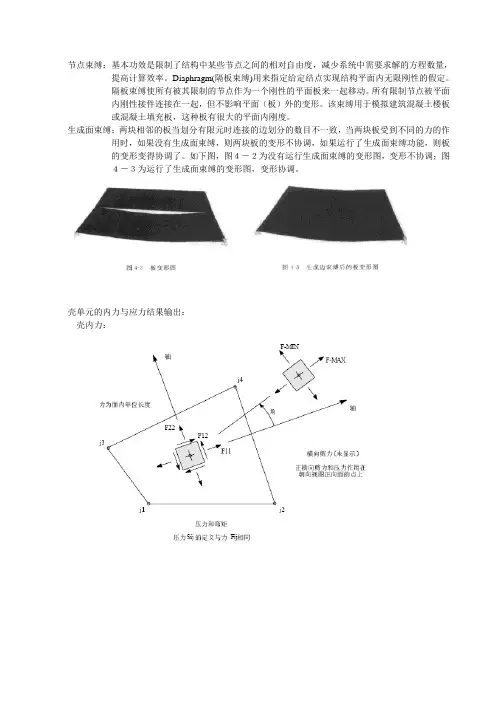

SAP2000内力与结果输出
节点束缚：基本功效是限制了结构中某些节点之间的相对自由度，减少系统中需要求解的方程数量，提高计算效率。
Diaphragm(隔板束缚)用来指定给定结点实现结构平面内无限刚性的假定。
隔板束缚使所有被其限制的节点作为一个刚性的平面板来一起移动。
所有限制节点被平面内刚性接件连接在一起，但不影响平面（板）外的变形。
该束缚用于模拟建筑混凝土楼板或混凝土填充板，这种板有很大的平面内刚度。
生成面束缚：两块相邻的板当划分有限元时连接的边划分的数目不一致，当两块板受到不同的力的作用时，如果没有生成面束缚，则两块板的变形不协调，如果运行了生成面束缚功能，则板的变形变得协调了。
如下图，图４－２为没有运行生成面束缚的变形图，变形不协调；图４－３为运行了生成面束缚的变形图，变形协调。
壳单元的内力与应力结果输出：壳内力：F11、F12、F22——F11是沿1轴方向，在正1面和负1面上，作用于单元中面上的每单位长度的轴向力；F22是沿2轴方向，在正2面和负2面上，作用于单元中面上的每单位长度的轴向力；F12是沿2轴方向，在正1面和负1面上，作用于单元中面上和沿1轴方向，在正2面和负2面上，作用于单元中面上的每单位长度的剪力。
Fmax、Fmin——作用于单元中面上的每单位长度最大和最小主应力合力。
M11、M12、M22——M11是围绕1轴，在正1面和负1面上，作用于单元中面上的每单位长度方向弯矩；其他项弯矩可以类推。
V12、V13——V12是按2轴方向，在正1面和负1面上，作用于单元中面上的每单位长度面外剪力；V23是按3轴方向，在正2轴和负2轴上，作用于单元中面上的每单位长度面外剪力。
Vmax——作用于单元中面上的每单位长度最大主剪力。
MMax、Mmin——作用于单元中面上的每单位长度最大和最小主弯矩。
壳应力：S11、S22、S12——S11沿1轴方向，作用于正1面和负1面上的轴向应力；S22沿2轴方向，作用于正2面和负2面上的轴向力；S12是按2轴方向作用于正1面和负1面上和按1轴方向作用于正2面和负2面上的剪应力。
sap2000程序中提供了强大的分析功能
SAP2000程序中提供了强大的分析功能，不仅囊括了土木工程领域几乎所有的分析类型：静力分析、动力分析、模态分析、反应谱分析等，最近还发展了在机械行业常用的频域分析，如稳态分析及PSD 分析。
工程师需要做的是将实际结构简化为合理的计算模型。
对于非线性分析，选择不同的求解器、控制方法或者分析参数，计算结果会明显不同，因此工程师需要对非线性分析过程有一定的了解，并应具备一定的数值计算知识。
下面主要剖析土木工程行业常用的分析工况，并针对工程师遇到的常见问题做必要的解释说明。
1 线性分析与非线性分析在SAP2000中，静力分析与时程分析工况均可根据需要设定为线性或者是非线性分析。
两者的区别见表1。
线性分析与非线性分析的区别表1非线性可能有以下几种情况：1）P-Δ（大应力）效应：当结构中有较大应力（或内力）时，即使变形很小，以初始的和变形后的几何形态写的平衡方程的差别可能很大；2）大变形效应：当结构经历大变形时，变形前后的平衡方程差别很大，即使应力较小时也是如此；3）材料非线性：材料的应力-应变关系不是完全的线性，或者是塑性材料；4）人为指定：如指定了拉压限制，结构中包含粘滞阻尼单元或者其他非线性单元等情况。
在定义分析工况时，如果要考虑第1，2种非线性，可在工况定义时设定。
材料非线性在目前SAP2000版本中主要体现为各种形式的塑性铰，如轴力铰、剪力铰、PMM铰等。
铰的力学属性为刚塑性，出现铰意味着框架进入塑性阶段。
带有铰的框架对象的弹性属性来自于框架单元本身的弹性。
SAP2000更高版本将会融入Perfor m系列程序，届时用户可以更加灵活地定义材料非线性。
2 Pushover分析Pushover分析是一种静力非线性分析，用户定义侧向荷载来模拟地震水平作用，且通过不断增大侧向作用，追踪荷载-位移曲线，将这条曲线（能力曲线）与弹塑性反应谱曲线相结合，进行图解，得到一种对结构抗震性能的快速评估的方法，称为Pushover方法。
SAP2000 输出结果符号意义说明
SAP2000内力与结果符号的意义节点束缚：基本功效是限制了结构中某些节点之间的相对自由度，减少系统中需要求解的方程数量，提高计算效率。
Diaphragm(隔板束缚)用来指定给定结点实现结构平面内无限刚性的假定。
隔板束缚使所有被其限制的节点作为一个刚性的平面板来一起移动。
所有限制节点被平面内刚性接件连接在一起，但不影响平面（板）外的变形。
该束缚用于模拟建筑混凝土楼板或混凝土填充板，这种板有很大的平面内刚度。
生成面束缚：两块相邻的板当划分有限元时连接的边划分的数目不一致，当两块板受到不同的力的作用时，如果没有生成面束缚，则两块板的变形不协调，如果运行了生成面束缚功能，则板的变形变得协调了。
如下图，图４－２为没有运行生成面束缚的变形图，变形不协调；图４－３为运行了生成面束缚的变形图，变形协调。
壳单元的内力与应力结果输出：壳内力：F11、F12、F22——F11是沿1轴方向，在正1面和负1面上，作用于单元中面上的每单位长度的轴向力；F22是沿2轴方向，在正2面和负2面上，作用于单元中面上的每单位长度的轴向力；F12是沿2轴方向，在正1面和负1面上，作用于单元中面上和沿1轴方向，在正2面和负2面上，作用于单元中面上的每单位长度的剪力。
Fmax、Fmin——作用于单元中面上的每单位长度最大和最小主应力合力。
M11、M12、M22——M11是围绕1轴，在正1面和负1面上，作用于单元中面上的每单位长度方向弯矩；其他项弯矩可以类推。
V12、V13——V12是按2轴方向，在正1面和负1面上，作用于单元中面上的每单位长度面外剪力；V23是按3轴方向，在正2轴和负2轴上，作用于单元中面上的每单位长度面外剪力。
Vmax——作用于单元中面上的每单位长度最大主剪力。
MMax、Mmin——作用于单元中面上的每单位长度最大和最小主弯矩。
壳应力：S11、S22、S12——S11沿1轴方向，作用于正1面和负1面上的轴向应力；S22沿2轴方向，作用于正2面和负2面上的轴向力；S12是按2轴方向作用于正1面和负1面上和按1轴方向作用于正2面和负2面上的剪应力。
sap2000输出结果意义
cn-kySap2000：结果数据表格输出表格显示内容SAP2000中分析数据表格显示是通过运行显示>显示表格命令完成的。
点击该命令，弹出选择显示表对话框（如下图）。
树状图中的分析结果按照节点输出、单元输出、结构输出进行分类。
用户点击分类名称左侧加号逐级进入下级分类图，点击分类名称左侧方框，使之出现叉号便表示指定的输出内容。
节点输出位移Joint DisplacementsJoint 节点编号；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；StepNum 分步编号；U1、U2、U3 ，mm 沿局部1、2、3轴位移，单位：毫米；R1、R2、R3，Radians沿局部1、2、3轴旋转角度，单位：弧度。
反力Joint ReactionsJoint 节点编号; OutputCase 输出工况名称; CaseType 工况类型; StepType 分步类型; StepNum 分步编号; F1、F2、F3，KN 沿局部1、2、3轴轴向力，单位：千牛; M1、M2、M3，KN-m 绕局部1、2、3轴弯矩，单位：千牛.米.节点质量Assembled Joint MassesJoint 节点编号；U1、U2、U3，KN-s2/m 沿局部1、2、3轴轴向质量，单位：千牛.秒2/米；R1、R2、R3，KN-s2/m 绕局部1、2、3轴旋转惯量，单位：千牛.米.秒2。
单元输出框架输出Element Forces-Frames 单元力-框架Frame 节点编号；Station 测站；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；P、V2、V3，KN 单元轴力、局部2轴、3轴剪力，单位：千牛；T、M2、M3，KN-m 绕局部1、2、3轴角加速度，单位：千牛.米；Frame Elem 框架单元编号；Elem Station 单元测站。
SAP2000分析出的地震力没有正负号的问题
ｍ。
黯鬈钢结构ｔｇｌ云一●●第六篇算法与软件ｎＳＡＰ２０００分析出的地震力没有正负号的问题１．问题的提出；ａｌｂｅｒｔｙｕｉ用ＳＡＰ２０００进行地震作用下的内力分析，输出的应力没有正负号，怎么进行内力组合呢？２．解决方案及讨论撷骨共《没有正负号是正常的。
地震的所有结果（位移、内力等）都是组合后的结果，组合后是没有正负号的。
比如，有平方和开方组合后，你说应该是正还是负呢？再说，地震正负没什么意义，如果现在是正的，过半个周期就是负的！漓Ｍｙｌ蘑我用ＳＡＰ２０００和ＴＢＳＡ对柱支转换层结构的分析结果进行对比，ＳＡＰ分析出来的只有地震作用振型组合后的应力值，而ＴＢＳＡ是振型组合后的内力值，现在真的不知道该怎么办了。
如果ＳＡＰ可以像风荷载那样，出来没有组合后的应力值，但即使是一种振型ＳＡＰ也进行了组合，也没有正负号，根本没法将其应力转换成内力。
＊ｆｅｍ２０００地震组合后的结果可以赋予正负号。
一般来说赋予正负号的方法有两种：①沿着主振型方向。
所谓主振型方向是指质量参与度最大的振型方向。
②沿着绝对值最大的振型方向。
獭骨粼（１）主振型方向不是确定的，你的振型矢量乘上一１也是振型矢量，所以内力、位移正负值相当于相差半个周期。
（２）沿着绝对值最大的振型方向也不能确定正负，理由同上。
（３）不同节点位移、不同杆件内力最大值可能出现在不是同振型下的响应，而相应的振型的响应都可正可负，不能以此作为节点间、杆件间相对作用的依据。
（４）我认为地震组合后的结果可以赋予正负号的做法不科学。
应该是取正、负响应与其他工况组合。
ｆｅｒｎ．２０００几点看法，仅供参考：上述第（１）条具体的意思没有看得很明白。
主振型的方向不是＋１就是一１。
与其他荷载工况组合时考虑尺。
和一Ｒ。
即可。
关于第（３）条，在反应谱分析中，某一节点的位移和内力可能会发生在不同振型，但不是说该节点的位移和内力会超过其他节点。
节点间相对位移和内力还是遵循主振型的。
关于第（４）条，能否说得具体一些？对沿着主振型方向的说明如下：ｉ节点的振型组合结果Ｒｉ＝－ｒｏｏｔ（Ｒ１ｉ２＋Ｒ２ｉ２＋Ｒ３ｉ２＋…）；．ｆ节点的振型组合结果Ｒｊ＝ｒｏｏｔ（Ｒ。
[免费]sap2000计算例子,word版本
![[免费]sap2000计算例子,word版本](https://img.taocdn.com/s3/m/c22d7d0bf78a6529647d53d3.png)
Sap2000作业本学期学习了sap2000课程，目前关于sap的教材不多，除了彭老师的《结构概念分析与sap2000应用》在网上各结构论坛上广受好评之外，北京金土木最新出版的《sap2000中文版使用指南》也进一步推动了sap2000在全国的深入应用。
作为一种优秀的结构分析软件，它必将更加普遍，在工程设计中发挥更大的作用。
通过一个学期的sap2000学习，我收获的不仅仅是sap2000的一些知识。
刚入学时，面对如此多的结构软件如ansys, sap2000,abaqus,adina,midas，我很迷惘。
通过请教导师、师兄和同学，我渐渐有了初步认识。
Sap2000内容博大精深，我期待自己能够在学习过程中每天进步一点点。
以下是用sap2000操作的几个例子。
1“框架作用”在桥梁立柱中的应用验算。
大学期间我们系里组织了去江苏江阴长江大桥参观见习。
江阴长江大桥为“中国第一，世界第四”的特大跨悬索桥，全长3071m,主跨1385m, 以下为当时拍下的照片。
在参观工程师的伟大作品的同时，我发现该桥的立柱的梁截面尺寸明显要比柱的截面尺寸大，从上面照片上也可以看出来,估算其刚度也比梁的大许多。
现在学习了sap2000之后，尝试对该桥立柱进行风荷载下的简单模拟。
令梁柱线刚度比为λ，现对λ分别为1，2，4的三种不同框架在相同单位水平作用力下（F=1）的受力变形进行分析，建立模型如下：输出结果如下：λ=1时，变形图与弯矩图：λ=2时，变形图与弯矩图：λ=4时，变形图与弯矩图：由以上sap2000输出的结果看出，λ=4时柱顶水平位移为λ=1时柱顶水平位移的一半，即在水平作用力下，梁柱线刚度比越大，其水平位移越小。
这是因为λ=4时梁柱线刚度比较大，由于梁的约束，柱内弯矩要减小，而成对轴力将分担很大一部分倾覆力矩，这样框架作用程度很大，变形则减小。
λ越大，横梁对框架结点转动的约束越大，在工程上一般当λ大于4时可认为是完全框架作用。
结果与输出沈万湘
第14章结果与输出对应于强大的分析功能，SAP2000同样提供了全面、灵活的数据输出方式，用户可以方便直观的查看分析、设计结果。
同时，也可以根据需要自行对输出数据格式进行编辑排版，适用于不同类型结构的分析输出。
SAP2000分析结果支持三种输出方式，即屏幕图形输出、屏幕表格输出、文档输出。
输出结果包括整体模型和局部构件分析数据，各种荷载工况下的变形形状、振型形状、构件内力/应力图、构件能量/虚功图等。
分析、设计结果的输出支持文档、数据库及电子表格等多种文件格式。
本章将对SAP2000的分析结果数据进行介绍。
14.1分析结果图形输出本节所介绍分析结果的图形输出是指在运行分析后，在显示菜单下视图可以显示的包括荷载组合在内的所有工况变形图、内力/应力图等分析结果的功能。
而时程工况、Pushover 工况等的特殊工况的结果显示将在相应的章节中进行介绍，本节不提及。
14.1.1显示变形形状对与任意模型，当分析完成后，视图会自动切换到某个工况下的变形状态（图14-1）。
图14-1变形图相关的工况名称可以从视图左上状态条中查看。
当光标移动至节点位置，系统会自动弹出该节点在当前工况下的位移信息，如图14-1。
U1、U2、U3表示点局部坐标轴方向的平动位移，R1、R2、R3表示表示点局部坐标轴方向的转角。
点击鼠标右键，弹出节点位移对话框（图14-2），显示该点位移值。
图14-2 节点位移对话框如需要更换显示的工况，则点击显示>显示变形形状命令，弹出变形后形状对话框（图14-3）。
图14-3 变形后形状对话框⏹工况/组合名在下拉菜单中选择工况名称⏹包络（最大或最小）当工况具有多步属性时，显示变形包络图振型数具有振型结果的工况，选择显示的振型。
点击向上箭头数值增加，点击向下箭头数值减小⏹自动由系统自动计算比例系数并按该比例系数显示变形图比例系数由用户指定变形显示比例系数⏹未变形形状勾选则在显示变形形状同时，显示未变形的形状三次曲线使用三次曲线拟合图形多值选项多值选项会根据所显示工况的特性而变化内容，例如选择振型工况时，出现振型数选择项；选择时程工况时，会出现步数选择项；选择稳态分析工况时，会出现频率选择项等。
sap2000使用心得..
sap2000对混凝土楼板的处理建筑结构中，楼板通常用膜单元来模拟，因为膜单元具有平面内的刚度。
板单元力学行为与膜单元相反，只具有平面外的刚度，通常用来模拟地基梁。
壳单元的力学行为膜单元与板单元之和在建筑结构分析中，对于一般平面布置规则、楼板没有过大面积开洞的结构体系中，混凝土规范允许假定结构平面内的刚度无限大，即采用刚性隔板假定。
sap楼板在默认的情况下为弹性楼板，可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。
该约束用于：1、模拟建筑结构混凝土楼板或者混凝土填充板，这种板拥有很大的平面内刚度。
2、模拟桥梁上部结构的隔板，这些楼板一般具有很大的平面内的刚度。
此外，要注意隔板约束的节点必须在一个平面内，否则，该约束将会有效地束缚节点面外弯曲，会使结构变刚，与实际不符。
sap2000入门栏2005年精华贴整理作者：tumugg 提交日期：2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下： 1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
论SAP2000程序中提供了强大的分析功能(doc 7页)
论SAP2000程序中提供了强大的分析功能(doc 7页)SAP2000程序中提供了强大的分析功能，不仅囊括了土木工程领域几乎所有的分析类型：静力分析、动力分析、模态分析、反应谱分析等，最近还发展了在机械行业常用的频域分析，如稳态分析及PS D分析。
工程师需要做的是将实际结构简化为合理的计算模型。
对于非线性分析，选择不同的求解器、控制方法或者分析参数，计算结果会明显不同，因此工程师需要对非线性分析过程有一定的了解，并应具备一定的数值计算知识。
下面主要剖析土木工程行业常用的分析工况，并针对工程师遇到的常见问题做必要的解释说明。
1 线性分析与非线性分析在SAP2000中，静力分析与时程分析工况均可根据需要设定为线性或者是非线性分析。
两者的区别见表1。
线性分析与非线性分析的区别表1非线性可能有以下几种情况：1）P-Δ（大应力）效应：当结构中有较大应力（或内力）时，即使变形很小，以初始的和变形后的几何形态写的平衡方程的差别可能很大；2）大变形效应：当结构经Pushover分析之前先要进行重力荷载的非线性分析，荷载大小一般取为重力荷载代表值，由于荷载大小已知，故采用荷载控制方法。
定义Pushover分析工况时，初始条件选择来自重力非线性工况。
侧向加载模式会直接影响Pushover的结果。
建议先进行模态分析，此处最好采用Ritz方法，激活与Pushover方向相同的荷载向量。
查看质量参与数据，如果第一模态质量参与系数相对较大，则Pushover的侧向加载模式可以采用第一模态的方式；如果第一模态质量参与系数不明显，可先采用振型分解反应谱方法计算地震作用，利用截面切割得到各楼层的剪力，将剪力的比例关系作为一个侧向荷载工况添加到侧向加载模式中。
当然利用反应谱计算的方法只适合具有明显楼层含义的建筑结构，对于错层结构或一些工业结构，此种施加方法过于复杂。
第二阶段主要输入地震水平，确定初始的结构阻尼比及结构类型。
在Pushover分析中如果包含非线性单元，则其刚度值依据等效线性刚度、阻尼值依据等效线性阻尼系数。
SAP2000
1、局部坐标系在sap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了axial 1、axial 2、axial 3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
king.zk（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系X轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
lijianning2、SAP2000软件在建立模型时，无法考虑箍筋间距和箍筋直径大小，软件仅能就所配置的端面大小给予适当的箍筋量，而在实际工程中是要考虑这些的，涉及到截面剪力强度大小计算等问题。
想问的是，现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估，这些结果可靠吗？不知SAP新版本会不会解决这个问题？2005-04-19答：在实际设计的时候，sap会给出所需要的剪切钢筋面积，这与截面设计时候是否有箍筋没有关系。
至于做抗震评估，如果这里你的抗震评估是指使用pushover方法的话，那么也许可以这么做：混凝土的本构关系采用受限制混凝土的曲线，让它来考虑箍筋的作用，这样将问题转移到定义合理的本构关系上去了。
ocean20003、SAP2000截面设置的梁配筋问题各位大侠：小弟初涉sap，有几个比较初级的问题：（1）在sap2000中，对于梁、柱的配筋，只对纵筋的截面进行定义，而在实际的结构设计中，还存在箍筋配筋的问题。
（2）在sap2000中，对于梁、柱的配筋，只给了一个截面进行定义，而在实际的结构设计中，梁两端和中间段的配筋有时是不一样的，还有柱也存在这样的问题，大家如何处理的？（3）在进行pushover推覆分析中，要设置塑性铰特性，sap2000给出了默认值，而实际的铰特性小弟认为应该对杆件进行试验，或者用专门的软件来计算，不知大家如何处理？如果用软件来计算，望能告知或者提供上来，不胜感激！（4）sap2000中进行动力时程分析用到的地震波，其文件格式是什么？地震波的时间间隔是多少？还是完全按照自己处理的地震波的时间间隔来定？答：（1）、sap2000在采用混凝土设计的时候会计算判断出所需要的纵筋和箍筋的面积，以结果的形式体现出来，定义截面的时候只是一个初始设置。
SAP2000二次编辑功能之 结果的输出
SAP2000二次编辑功能之结果的特殊输出特殊输出是指SAP2000提供的对生成数据的二次编辑输出功能。
例如察看一组构件的合力或者节点之间的相对位移，可以通过SAP2000提供的截面切割及广义位移定义实现。
除此以外，对于输出计算报告书的格式，用户也可以根据需要通过使用定制书写报告器命令对其进行编辑、排版。
一、截面切割与广义位移用户可以通过组的定义，实现对系统分析数据的二次编辑输出。
例如对模型某个位置切割面的综合内力输出，或者模型某两个节点的相对位移。
此功能在系统中的命令体现为截面切割和广义位移。
１.截面切割截面切割是一种力/应力输出方式，用于显示结构中某些位置的合力或应力。
具体操作时有两种方法，第一是定义截面切割组方法，下面称为方法一；第二种是绘制法，下面称为方法二。
方法一可以求出一组构件的合力，可以为某些特殊情况提供了一个快捷的求合力的方法。
方法二可以绘出某些对象在某一切割位置处的应力或合力，该方法不仅可求出合力，也可给出面对象或者实体对象沿某个切割面的应力分布。
方法一如图所示的钢框架-支撑结构，欲求出底层左侧两个柱的柱顶在X向地震力下的剪力。
一种直接的方法是在分析结果数据中查找并求和。
但是对于实际的工程这种方法可能比较繁琐。
截面切割的方法一是处理这类求和的简捷方法。
1)定义组点击定义>成组命令，弹出定义组对话框（下图），定义一个名为COLUMN 的新组。
注意：截面切割以及用于截面切割的组的定义不要在手工网格划分之前进行，且建议在分析完成之后进行。
2)将求和对象指定到组中在第一层的平面视图下，选中求合力的两个柱（轴线X1），注意，要把柱顶的两个点也选中，SAP2000求和时需要用到这两个点的位置。
此时SAP2000将对柱顶部的剪力求和。
如果需要对柱底部的剪力求和，则要选中柱底部的点。
然后点击指定>组的名称，弹出指定/定义组名称对话框（下图），在对话框的成组区域中高亮显示组名COLUMN。
sap2000使用解析
sap2000使用解析SAP2000分析工况的问题关于分析工况的问题ap中有荷载组合还有分析工况，请问这两项都是什么意思，有什么关系嘛？2005-07-28答：（a）荷载组合分析的时候是不可选的，而分析工况是可选的可以这样理解LL1＋LL2＋LL3的荷载组合是分别做（单个CASE）LL1、LL2、LL3的分析后，线型叠加的。
而LL1＋LL2＋LL3的分析工况，是计算的时候一起计算的。
如果结构中有非线性单元，在单个工况下，为不稳定结构，最好用分析工况组合。
比如有土的受压弹簧的模型，在单独水浮力工况下是不稳定的，不能计算，就要在分析工况中设置水浮力工况不单独分析，同时增加需要的分析工况组合ericdi（b）1、荷载工况是指定荷载如何施加给结构（如动力和静力）和如何进行分析（如线性与非线性），可以说是针对结构的荷载情况；2、分析工况也是指定荷载如何施加给结构，可用于将荷载工况组合成一个或几个分析工况进行分析，分析工况不产生结构响应，可以说是针对荷载工况的施加方式；3、要得到荷载工况产生的结构响应，必须定义分析工况包含荷载工况；4、工况组合是针对设计组合或者考虑多种荷载工况共同作用下的结构响应，可将不同分析工况的结果按各种方式进行组合，如1.2恒+1.4活；其实对于给定荷载的结构，可根据荷载工况、分析工况和组合任意进行搭配得到最后分析结果，这也是SAP功能强大的体现。
ap2000中线单元局部坐标轴1、局部坐标系在ap2000中点、线、面等单元都有局部坐标系，且用了三种颜色（红、蓝、白）来表示其局部坐标。
但我不明白这三种颜色究竟谁代表了a某ial1、a某ial2、a某ial3？答：（a）红色----1轴、白色----2轴、蓝色----3轴。
（b）局部坐标系的规定如下：1轴为轴向，从i点到j点。
当杆件为水平时，2轴的方向与整体坐标系的z轴正向一致；而当杆件为竖直时，2轴方向与整体坐标系某轴正向一致，3轴为右手螺旋规则，依据1、2轴而定。
sap2000输出结果意义
cn-kySap2000：结果数据表格输出表格显示内容SAP2000中分析数据表格显示是通过运行显示>显示表格命令完成的。
点击该命令，弹出选择显示表对话框（如下图）。
树状图中的分析结果按照节点输出、单元输出、结构输出进行分类。
用户点击分类名称左侧加号逐级进入下级分类图，点击分类名称左侧方框，使之出现叉号便表示指定的输出内容。
节点输出位移Joint DisplacementsJoint 节点编号；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；StepNum 分步编号；U1、U2、U3 ，mm 沿局部1、2、3轴位移，单位：毫米；R1、R2、R3，Radians沿局部1、2、3轴旋转角度，单位：弧度。
反力Joint ReactionsJoint 节点编号; OutputCase 输出工况名称; CaseType 工况类型; StepType 分步类型; StepNum 分步编号; F1、F2、F3，KN 沿局部1、2、3轴轴向力，单位：千牛; M1、M2、M3，KN-m 绕局部1、2、3轴弯矩，单位：千牛.米.节点质量Assembled Joint MassesJoint 节点编号；U1、U2、U3，KN-s2/m 沿局部1、2、3轴轴向质量，单位：千牛.秒2/米；R1、R2、R3，KN-s2/m 绕局部1、2、3轴旋转惯量，单位：千牛.米.秒2。
单元输出框架输出Element Forces-Frames 单元力-框架Frame 节点编号；Station 测站；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；P、V2、V3，KN 单元轴力、局部2轴、3轴剪力，单位：千牛；T、M2、M3，KN-m 绕局部1、2、3轴角加速度，单位：千牛.米；Frame Elem 框架单元编号；Elem Station 单元测站。
sa输出结果意义
c n-k y Sap2000：结果数据表格输出表格显示内容?SAP2000中分析数据表格显示是通过运行显示>显示表格命令完成的。
点击该命令，弹出选择显示表对话框（如下图）。
树状图中的分析结果按照节点输出、单元输出、结构输出进行分类。
用户点击分类名称左侧加号逐级进入下级分类图，点击分类名称左侧方框，使之出现叉号便表示指定的输出内容。
节点输出位移Joint DisplacementsJoint 节点编号；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；StepNum 分步编号；U1、U2、U3 ，mm 沿局部1、2、3轴位移，单位：毫米；R1、R2、R3，Radians沿局部1、2、3轴旋转角度，单位：弧度。
反力Joint ReactionsJoint 节点编号; OutputCase 输出工况名称; CaseType 工况类型; StepType 分步类型; StepNum 分步编号; F1、F2、F3，KN 沿局部1、2、3轴轴向力，单位：千牛; M1、M2、M3，KN-m 绕局部1、2、3轴弯矩，单位：千牛.米.节点质量Assembled Joint MassesJoint 节点编号；U1、U2、U3，KN-s2/m 沿局部1、2、3轴轴向质量，单位：千牛.秒2/米；R1、R2、R3，KN-s2/m 绕局部1、2、3轴旋转惯量，单位：千牛.米.秒2。
单元输出框架输出Element Forces-Frames 单元力-框架Frame 节点编号；Station 测站；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；P、V2、V3，KN 单元轴力、局部2轴、3轴剪力，单位：千牛；T、M2、M3，KN-m 绕局部1、2、3轴角加速度，单位：千牛.米；Frame Elem 框架单元编号；Elem Station 单元测站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cn-ky
Sap2000：结果数据表格输出
表格显示内容
SAP2000中分析数据表格显示是通过运行显示>显示表格命令完成的。

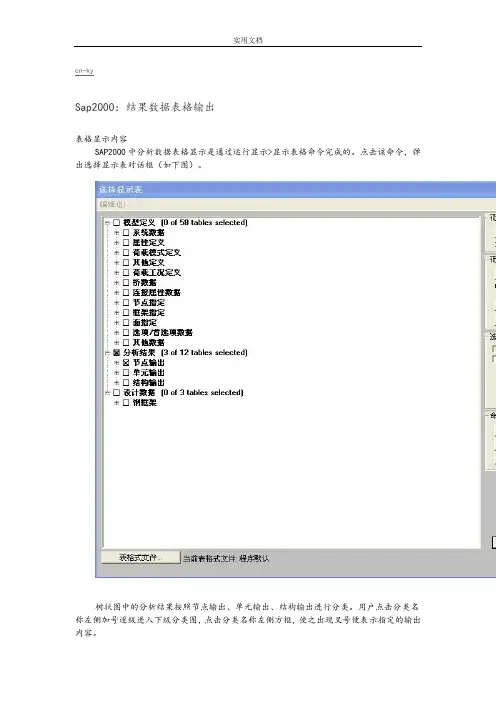

点击该命令，弹出选择显示表对话框（如下图）。
树状图中的分析结果按照节点输出、单元输出、结构输出进行分类。
用户点击分类名称左侧加号逐级进入下级分类图，点击分类名称左侧方框，使之出现叉号便表示指定的输出内容。
节点输出
位移Joint Displacements
Joint 节点编号；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；StepNum 分步编号；U1、U2、U3 ，mm 沿局部1、2、3轴位移，单位：毫米；R1、R2、R3，Radians沿局部1、2、3轴旋转角度，单位：弧度。
反力Joint Reactions
Joint 节点编号; OutputCase 输出工况名称; CaseType 工况类型; StepType 分步类型; StepNum 分步编号; F1、F2、F3，KN 沿局部1、2、3轴轴向力，单位：千牛; M1、M2、M3，KN-m 绕局部1、2、3轴弯矩，单位：千牛.米.
节点质量Assembled Joint Masses
Joint 节点编号；U1、U2、U3，KN-s2/m 沿局部1、2、3轴轴向质量，单位：千牛.秒2/米；R1、R2、R3，KN-s2/m 绕局部1、2、3轴旋转惯量，单位：千牛.米.秒2。
单元输出
框架输出
Element Forces-Frames 单元力-框架
Frame 节点编号；Station 测站；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；P、V2、V3，KN 单元轴力、局部2轴、3轴剪力，单位：千牛；T、
M2、M3，KN-m 绕局部1、2、3轴角加速度，单位：千牛.米；Frame Elem 框架单元编号；Elem Station 单元测站。
Element Joint Forces-Frames：单元节点力-框架
Joint 框架节点编号；OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；StepNum 分步编号；U1、U2、U3，m/sec2 沿局部1、2、3轴轴向加速度，单位：米/秒2；R1、R2、R3，Rad/sec2 绕局部1、2、3轴角加速度，单位：弧度/秒2。
对象与单元
Objects And Elements-Joint：对象与单元-节点
JointElem 节点单元编号；JointObject 输出对象名称；GlobalX 节点X轴坐标；GlobalY 节点Y轴坐标；GlobalZ 节点Z轴坐标。
Objects And Elements-Joint：对象与单元-框架
FrameElem 框架单元编号；FrameObject 框架对象编号；ElemJtI 单元起点编号；ElemJtJ 单元终点编号。
结构输出
基础反力
Base Reactions：基础反力
OutputCase 输出工况名称；CaseType 工况类型；StepType 分步类型；StepNum 分步编号；GlobalFX 、GlobalFY GlobalFZ，KN 沿整体坐标系X轴、Y轴、Z轴反力，单位：千牛；GlobalMX 、GlobalMY GlobalMZ，KN-m 绕整体坐标系X轴、Y轴、Z轴弯矩，单位：千牛.米；GlobalX 、GlobalY GlobalZ，M 整体坐标系原点坐标值。
单位：米；XcentrodFX，YcentrodFX，ZcentrodFX，M X轴方向反力所在质心点的X、Y、Z 坐标值。
单位：米；XcentrodFY YcentrodFY，ZcentrodFY，M Y轴方向反力所在质心点
的X、Y、Z坐标值。
单位：米；XcentrodFZ YcentrodFZ，ZcentrodFZ，M Z轴方向反力所在质心点的X、Y、Z坐标值。
单位：米。
振型信息
1.Modal Periods And Frequencies：振型周期与频率
OutputCase 输出工况名称；StepType 分步类型；StepNum 分步编号；Period ，Sec 周期，单位：秒；Frequency，Cyc/sec 频率，单位：次/秒；CircFreq，Rad/sec 圆频率，单位：弧度/秒；Eigenvalue，Rad2/sec2 特征值，单位：弧度2/秒2。
2.Modal Load Participation Ratios：振型荷载参与比率
OutputCase 输出工况名称；Item Type 项目类型；Item 项目方向；Static Percent 静力参与百分比；Dynamic Percent 动力参与百分比。
3.Modal Participating Mass Ratios：振型质量参与系数
OutputCase 输出工况名称；Step Type 分步类型；Step Num 分步编号；Period ，Sec 周期，单位：秒；UX、UY、UZ 整体坐标系X、Y、Z三方向振型质量参与百分比。
SumUX、SumUY、SumUZ 整体坐标系X、Y、Z三方向振型质量参与百分比累加值；RX、RY、RZ 绕整体坐标系X、Y、Z三方向振型质量参与百分比；SumRX、SumRY、SumRZ 绕整体坐标系X、Y、Z三方向振型质量参与百分比累加值。
4.Modal Participation Factors：振型参与系数
OutputCase 输出工况名称；Step Type 分步类型；Step Num 分步编号；Period ，Sec 周期，单位：秒；UX、UY、UZ，KN-s2 整体坐标系X、Y、Z三方向振型参与系数，单位：千牛.秒2；RX、RY、RZ，KN-m-s2 绕整体坐标系X、Y、Z三方向振型参与系数。
单位：千牛.米.秒2；ModalMass，KN-m-s2 振型质量，单位：千牛.米.秒2；ModalStiff，KN-m 振型刚度，单位：千牛.米。
5.Response Spectrum Modal Information：反映谱振型信息
OutputCase 输出工况名称；ModalCase 振型工况；Step Type 分步类型；Step Num 分步编号；Period ，Sec 周期，单位：秒；DampRatio 阻尼比；U1Acc、U2Acc、U3Acc，m/sec2 局部坐标1轴、2轴、3轴方向加速度，单位：米/秒2；U1Amp、U2Amp、U3Amp，m 局部坐标１轴、2轴、3轴方向振幅，单位：米。
其它输出项
1.Buckling Factors：屈曲系数
OutputCase 输出工况名称；Step Type 分步类型；Step Num 分步编号；ScaleFactor 比例系数，即屈曲安全系数。
2.Total Energy Component：全部能量构成
OutputCase 输出工况名称；Case Type 分步类型；Input ，KN-m 输入能量，单位：千牛.米；Kinetic，KN-m 动能，单位：千牛.米；Potential ，KN-m 势能，单位：千牛.米；ModalDamp，KN-m 振型阻尼，单位：千牛.米；LinkDampers 连接单元阻尼；LinkHystrtc，KN-m 连接单元滞洄，单位：千牛.米；Error，KN-m 错误，单位：千牛.米。
