直流电机调速原理
直流电动机调速原理
直流电动机调速原理直流电动机是一种常见的电动机类型,它在工业生产中有着广泛的应用。
而电动机的调速则是其在实际应用中非常重要的一个方面。
本文将介绍直流电动机调速的原理和方法。
首先,我们来了解一下直流电动机的工作原理。
直流电动机通过直流电源提供电能,将电能转换为机械能,驱动负载进行工作。
在电动机内部,有一个旋转部件称为转子,和一个固定部件称为定子。
在电动机中,通过电流在磁场中产生力矩,从而驱动转子旋转。
而电动机的转速与电压成正比,转矩与电流成正比。
在实际应用中,我们经常需要对电动机的转速进行调节,以满足不同工况下的需求。
直流电动机调速的原理主要有以下几种:1. 电压调速。
电压调速是通过改变电动机的输入电压来实现调速的方法。
当电压增大时,电动机的转速也会增加;反之,当电压减小时,电动机的转速会降低。
这种方法简单易行,但是需要考虑电动机的额定电压和最大电压之间的关系,以及对电动机的影响。
2. 串联电阻调速。
串联电阻调速是通过改变电动机的电流来实现调速的方法。
在电动机的串联电路中加入电阻,可以降低电动机的起动电流,从而实现调速的目的。
但是这种方法会导致电动机的效率降低,且需要考虑电阻的功率损耗和散热问题。
3. 电枢调速。
电枢调速是通过改变电动机的电枢电流来实现调速的方法。
通过改变电枢电流的大小,可以改变电动机的转速。
这种方法可以实现较大范围的调速,但是需要考虑电枢电流对电动机的影响和电动机的稳定性。
4. 外加磁场调速。
外加磁场调速是通过改变电动机的外加磁场来实现调速的方法。
通过改变外加磁场的大小,可以改变电动机的转速。
这种方法可以实现较大范围的调速,但是需要考虑外加磁场对电动机的影响和电动机的稳定性。
总的来说,直流电动机调速的原理主要是通过改变电动机的电压、电流、电枢电流和外加磁场来实现的。
不同的调速方法有着各自的特点和适用范围,需要根据具体的工况和要求来选择合适的调速方法。
除了以上介绍的调速原理外,还有一些先进的调速技术,如PWM调速、矢量控制调速等,这些调速技术能够更精确地控制电动机的转速和转矩,提高电动机的效率和性能。
直流电机调速原理
直流电机调速原理
直流电机调速原理是通过改变电机供电电压或改变电机的励磁,来调节电机的转速。
直流电机调速的主要原理有以下几种:
1. 电压调速:改变电机的供电电压,可以改变电机的转矩和转速。
降低电机的供电电压,可以降低电机的转速,增加电机的供电电压,可以提高电机的转速。
2. 电阻调速:在电机的励磁回路中串联一个可变电阻,通过改变电阻的阻值,可以改变电机的励磁电流和转速。
增加电阻的阻值,可以降低电机的励磁电流和转速,减小电阻的阻值,可以增加电机的励磁电流和转速。
3. 分栅调速:在电机的励磁回路中增加一个分栅电阻,并通过短路或开路分栅电阻来改变电机的转矩和转速。
短路分栅电阻,可以使电机的转矩和转速增大,开路分栅电阻,则可以使电机的转矩和转速减小。
4. 变极调速:改变电机的励磁磁场的极数,可以改变电机的转速。
增加励磁磁场的极数,可以提高电机的转速,减少励磁磁场的极数,则可以降低电机的转速。
5. 变频调速:通过改变电机供电的频率,可以改变电机的转速。
增加供电频率,可以提高电机的转速,减小供电频率,则可以降低电机的转速。
通过上述原理的组合和调节,可以实现直流电机的调速控制,满足不同工况下的需要。
直流调速原理
直流调速原理直流调速是指通过改变直流电机的电压、电流或者电机的磁通量来实现电机的转速调节。
直流电机是一种常见的电动机,广泛应用于工业生产、交通运输、家用电器等领域。
直流调速原理是通过改变电机的输入电压、电流或者磁通量来控制电机的转速,以满足不同工况下的需求。
直流调速的原理主要包括电压调速、电流调速和磁通量调速三种方式。
电压调速是通过改变电机的输入电压来控制电机的转速,电流调速是通过改变电机的输入电流来实现调速,而磁通量调速则是通过改变电机的磁通量来控制电机的转速。
这三种方式可以单独使用,也可以组合使用,以实现更精确的调速效果。
在直流调速系统中,控制电机的转速需要通过调节电机的输入电压、电流或者磁通量来实现。
其中,电压调速是最常见的一种方式。
通过改变电机的输入电压,可以改变电机的转矩和转速,从而实现对电机的调速。
电流调速则是通过改变电机的输入电流来实现调速,通过控制电机的电流大小,可以改变电机的输出转矩和转速。
而磁通量调速则是通过改变电机的磁通量来控制电机的转速,通过改变电机的磁场强度,可以改变电机的输出转矩和转速。
直流调速系统通常由控制器、功率电子器件和电机三部分组成。
控制器用于接收输入信号,并根据设定的转速要求来控制功率电子器件的开关,从而改变电机的输入电压、电流或者磁通量。
功率电子器件则用于实现对电机的电压、电流或者磁通量的调节,通常包括可控硅、晶闸管、IGBT等。
电机作为被控对象,根据控制器和功率电子器件的控制信号来实现对转速的调节。
在实际应用中,直流调速系统通常需要考虑到电机的动态特性、负载变化、系统稳定性等因素。
为了实现更精确的调速效果,通常需要采用闭环控制方式,即通过反馈电机的转速、电流等信息,来实时调节控制器的输出信号,以实现对电机的精确控制。
闭环控制系统通常包括传感器、编码器等用于反馈电机状态信息的装置,以及用于处理反馈信号并调节控制器输出的控制算法。
总的来说,直流调速原理是通过改变电机的输入电压、电流或者磁通量来实现对电机转速的调节。

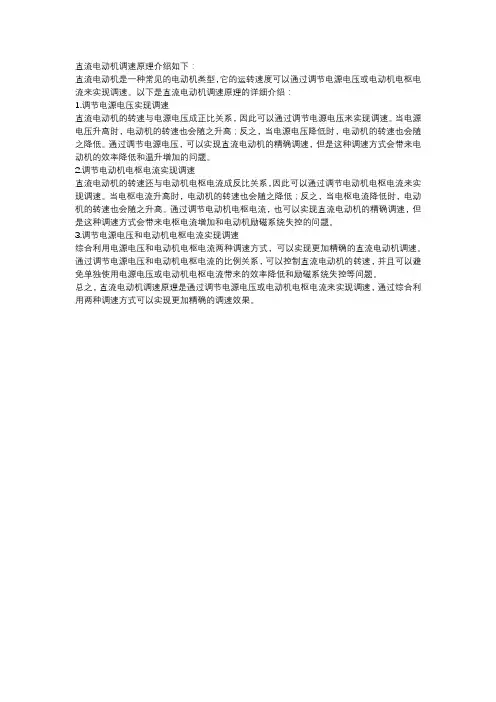

直流电动机调速原理
直流电动机调速原理介绍如下:
直流电动机是一种常见的电动机类型,它的运转速度可以通过调节电源电压或电动机电枢电流来实现调速。
以下是直流电动机调速原理的详细介绍:
1.调节电源电压实现调速
直流电动机的转速与电源电压成正比关系,因此可以通过调节电源电压来实现调速。
当电源电压升高时,电动机的转速也会随之升高;反之,当电源电压降低时,电动机的转速也会随之降低。
通过调节电源电压,可以实现直流电动机的精确调速,但是这种调速方式会带来电动机的效率降低和温升增加的问题。
2.调节电动机电枢电流实现调速
直流电动机的转速还与电动机电枢电流成反比关系,因此可以通过调节电动机电枢电流来实现调速。
当电枢电流升高时,电动机的转速也会随之降低;反之,当电枢电流降低时,电动机的转速也会随之升高。
通过调节电动机电枢电流,也可以实现直流电动机的精确调速,但是这种调速方式会带来电枢电流增加和电动机励磁系统失控的问题。
3.调节电源电压和电动机电枢电流实现调速
综合利用电源电压和电动机电枢电流两种调速方式,可以实现更加精确的直流电动机调速。
通过调节电源电压和电动机电枢电流的比例关系,可以控制直流电动机的转速,并且可以避免单独使用电源电压或电动机电枢电流带来的效率降低和励磁系统失控等问题。
总之,直流电动机调速原理是通过调节电源电压或电动机电枢电流来实现调速,通过综合利用两种调速方式可以实现更加精确的调速效果。

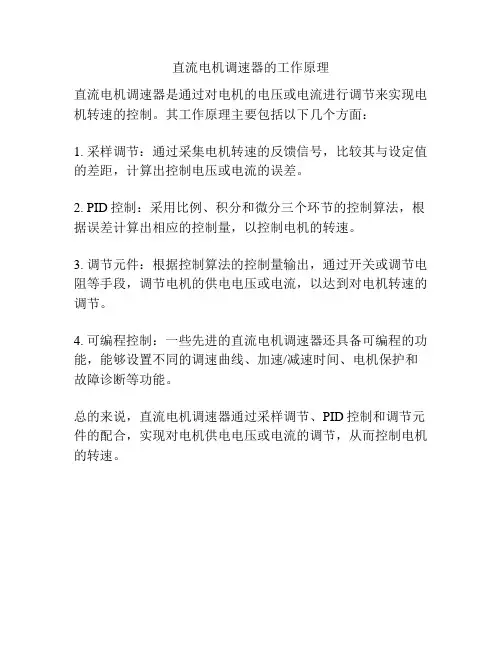

直流电机调速器的工作原理
直流电机调速器的工作原理
直流电机调速器是通过对电机的电压或电流进行调节来实现电机转速的控制。
其工作原理主要包括以下几个方面:
1. 采样调节:通过采集电机转速的反馈信号,比较其与设定值的差距,计算出控制电压或电流的误差。
2. PID控制:采用比例、积分和微分三个环节的控制算法,根据误差计算出相应的控制量,以控制电机的转速。
3. 调节元件:根据控制算法的控制量输出,通过开关或调节电阻等手段,调节电机的供电电压或电流,以达到对电机转速的调节。
4. 可编程控制:一些先进的直流电机调速器还具备可编程的功能,能够设置不同的调速曲线、加速/减速时间、电机保护和故障诊断等功能。
总的来说,直流电机调速器通过采样调节、PID控制和调节元件的配合,实现对电机供电电压或电流的调节,从而控制电机的转速。

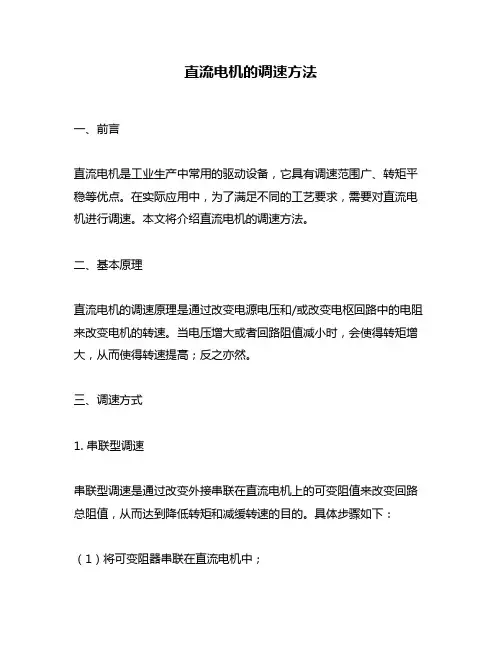

直流电机的调速方法
直流电机的调速方法一、前言直流电机是工业生产中常用的驱动设备,它具有调速范围广、转矩平稳等优点。
在实际应用中,为了满足不同的工艺要求,需要对直流电机进行调速。
本文将介绍直流电机的调速方法。
二、基本原理直流电机的调速原理是通过改变电源电压和/或改变电枢回路中的电阻来改变电机的转速。
当电压增大或者回路阻值减小时,会使得转矩增大,从而使得转速提高;反之亦然。
三、调速方式1. 串联型调速串联型调速是通过改变外接串联在直流电机上的可变阻值来改变回路总阻值,从而达到降低转矩和减缓转速的目的。
具体步骤如下:(1)将可变阻器串联在直流电机中;(2)当可变阻器阻值增加时,回路总阻值增加,从而使得输出功率减小;反之亦然;(3)通过逐渐增加或减小可变阻器的阻值来实现调节。
2. 并联型调速并联型调速是通过改变外接并联在直流电机上的可变阻值来改变电枢回路的总电阻,从而达到提高转矩和加快转速的目的。
具体步骤如下:(1)将可变阻器并联在直流电机中;(2)当可变阻器阻值增加时,电枢回路总电阻增加,从而使得输出功率减小;反之亦然;(3)通过逐渐增加或减小可变阻器的阻值来实现调节。
3. 电枢调速电枢调速是通过改变直流电机中的电枢回路中的电阻来改变回路总阻值,从而达到降低转矩和减缓转速的目的。
具体步骤如下:(1)将可变阻器连接在直流电机的电枢回路上;(2)当可变阻器阻值增加时,回路总阻值增加,从而使得输出功率减小;反之亦然;(3)通过逐渐增加或减小可变阻器的阻值来实现调节。
4. 磁通调速磁通调速是通过改变直流电机中励磁回路中串联在励磁线圈上的可变抵抗来改变磁通量大小,从而达到改变转速和转矩的目的。
具体步骤如下:(1)将可变抵抗串联在励磁线圈上;(2)当可变抵抗阻值增加时,回路总阻值增加,从而使得磁通量减小,输出功率减小;反之亦然;(3)通过逐渐增加或减小可变抵抗的阻值来实现调节。
四、注意事项1. 在进行调速时,应根据直流电机的额定参数和工作要求进行合理选择。
直流电机调速原理
直流电机调速原理
直流电机调速原理主要是通过控制电机的电压和电流来改变电机的转速。
直流电机调速可以分为电压调速和电流调速两种方法。
1. 电压调速:
电压调速是通过改变直流电机的供电电压来实现的。
当电机的电压降低时,电机的转速会相应降低;当电压增加时,电机的转速也会增加。
这是因为电机内部的电流与电压成正比关系,而电机的转速又与电机内部的电流成正比关系。
2. 电流调速:
电流调速是通过改变直流电机的电流来实现的。
电机的转速与电机的电流成正比关系,在一定电压的情况下,增大电机的电流可以提高电机的转速。
通过改变电机的电流大小,可以实现直流电机的调速。
在实际应用中,调速控制器会根据需要调整电机供电的电压或电流,以达到期望的转速。
常见的调速方法包括电压调制调速、PWM调速和编码器反馈调速等。
需要注意的是,直流电机调速原理中还涉及到调速控制系统中的反馈机制和控制算法。
例如,通过编码器等传感器对电机的转速进行实时测量,并将测量值与期望值进行比较,并根据比较结果进行调速控制。
通过不断调整电机供电的电压和电流,使电机的实际转速逐渐接近期望转速,从而实现直流电机的精确调速。
直流电动机调速原理
直流电动机调速原理直流电动机是一种常见的电动机,广泛应用于各种机械设备中。
为了实现对直流电动机的调速,可以采用不同的方法,其中最常见的就是采用调节电压的方式来实现调速。
本文将介绍直流电动机调速的原理及实现方法。
直流电动机调速的原理主要是通过改变电动机的输入电压来改变其转速。
一般来说,直流电动机的转速与电压成正比,即电压越高,转速越快;电压越低,转速越慢。
因此,通过调节电动机的输入电压,可以实现对电动机转速的调节。
实现直流电动机调速的方法有很多种,其中比较常见的包括:电阻调速、串联调速、分流调速和PWM调速。
1. 电阻调速:电阻调速是最简单的调速方法之一,通过串联接入电阻来减小电动机的输入电压,从而降低电动机的转速。
这种方法成本低廉,但效率较低,且需消耗较多的能量。
2. 串联调速:串联调速是通过在电动机的电路中串联接入一个可变电阻,通过改变电阻值来改变电动机的输入电压,从而实现调速。
这种方法比电阻调速效率要高一些,但仍然存在能量消耗较多的问题。
3. 分流调速:分流调速是通过在电动机的电路中并联接入一个可变电阻,通过改变电阻值来改变电动机的输入电压,从而实现调速。
这种方法比串联调速效率更高一些,但仍然存在一定的能量损耗。
4. PWM调速:PWM调速是通过脉宽调制技术来实现对电动机的调速。
通过改变PWM信号的占空比来改变电动机的平均输入电压,从而控制电动机的转速。
这种方法效率高,能量损耗小,是目前应用较广泛的调速方法之一。
总的来说,直流电动机调速原理主要是通过改变电动机的输入电压来改变其转速。
不同的调速方法有各自的特点和适用范围,可以根据具体的需求选择合适的调速方法。
希望本文能够帮助读者更好地理解直流电动机调速的原理及实现方法。
直流调速的工作原理
直流调速的工作原理
直流调速系统是通过控制直流电机的电压和电流来实现调速的。
其工作原理如下:
1. 直流电源供电:首先,将直流电源连接到直流电机的电源端,以提供电机所需的电压和电流。
2. 转换器及控制器:在直流电源和直流电机之间,需要使用一个电流转换器(如可控硅、可逆整流器等)和一个控制器来实现对电机的调速控制。
3. 电机驱动:通过控制器对电流转换器的控制信号,调节转换器的开关状态,从而控制直流电机的驱动电压和电流。
通过调节驱动电压和电流的大小和方向,可以实现对电机转速的控制。
4. 反馈系统:为了保持电机转速的稳定性和精确性,通常需要使用一个反馈系统来监测电机的转速,并将实际转速与期望转速进行比较,从而实现闭环控制。
反馈系统通常使用编码器或速度传感器来测量电机转速,并将测量值发送给控制器进行处理。
5. 控制算法:控制器根据反馈系统的测量值和期望转速之间的差异,通过控制电流转换器的开关状态,调整驱动电压和电流的大小和方向,从而实现对电机转速的调节。
常用的控制算法有比例积分控制(PI控制)、模糊控制和遗传算法等。
综上所述,直流调速系统通过对直流电机的电压和电流进行控
制,结合反馈系统和控制算法,实现对电机转速的调节。
这种调速系统广泛应用于许多领域,如工业生产、交通运输、机械设备等。
直流电机调速器的工作原理
直流电机调速器的工作原理
dc电机调速器的工作原理
(一)电路原理
1. 电路结构:直流电机调速器的电路结构一般由内部直流电源、变流器和可调阻器组成。
2. 工作原理:直流电机调速器电路通过将外部直流电源电压变换成交流电压,然后再变换成有功率控制回路相应大小的直流电压。
而可调阻器就充当了调节电压大小的调节器,调节直流电机的转速来实现电机调速的功能。
(二)控制原理
1. 手动控制:手动控制直流电机调速器,可以根据调节阻器的不同电流大小,控制直流电机的速度。
2. 自动控制:根据节能需要,自动控制系统可以自动调节直流电机调速器的控制电压,并能够根据当前电机负载情况,自动调节控制电压大小。
(三)工作原理
1. 控制系统:直流电机调速器的控制系统由控制电路、变频器和控制信号器构成,其中变频器根据控制电路的控制信号,调节电压的大小和直流电机的频率。
2. 机械系统:机械系统由排风机、风扇叶片、转子和电机部件构成,当变频器调节电压的大小和电机的频率的时候,排风机的叶片会根据电机的频率和电压的大小作出不同的转角,从而改变速度调节电机的转速,从而实现调节直流电机转速的功能。
直流调速的工作原理
直流调速的工作原理
直流调速是一种通过改变电机电源电压来实现转速控制的方法。
该方法通过调节电机的电源电压来改变电机的转速,从而实现对电机的调速要求。
直流调速系统由一个直流电动机、一个功率控制器和一个速度反馈回路组成。
功率控制器负责根据输入的转速指令和实际转速信号来计算出电机所需的电压,然后将这个电压通过调节器输出给电机的电源。
在直流调速系统中,电动机通过电枢和励磁线圈两个磁场相互作用来产生转矩。
当电机接受到一定电压时,电动机的转矩和电磁势联动,从而产生转速。
当电机的电源电压增加时,电机的转速也会相应增加。
反之,当电机的电源电压减小时,电机的转速也会下降。
为了实现调速,系统需要通过速度反馈回路来监测电机的实际转速,并将其与设定的转速进行比较。
根据比较的结果,功率控制器会调节输出给电机的电压,使得电机的实际转速逐渐接近设定的转速。
在直流调速系统中,常见的功率控制器有电阻调速、电压调速和电流调速等方法。
通过调节电机的电源电压,可以实现对电机转速的精确控制,满足不同工况下的要求。
同时,直流调速系统还具有响应快、调速范围广和控制精度高等优点,广泛应用于各个领域的工业控制中。
直流电机调速器工作原理
直流电机调速器工作原理
直流电机调速器是一种用于控制直流电机转速的装置。
它的工作原理基于调节电机供电电压或者电流来控制电机的转速。
以下是直流电机调速器的工作原理。
1. 转速反馈:调速器通过电机的转速反馈信号来掌握电机的实际转速。
常用的转速反馈方式包括:霍尔元件、编码器和转子反电动势等。
这些反馈信号将与期望转速信号进行比较,用来确定电机是否需要调整转速。
2. 控制信号生成:根据转速反馈信号与期望转速信号的比较结果,调速器产生一个控制信号。
控制信号的特性根据不同的调速应用来确定,可以是电压、电流或者PWM信号。
3. 信号放大:调速器将控制信号放大到足够的功率水平,以便控制电机的供电电压或者电流。
放大器可以使用模拟放大器或者功率放大器来实现。
4. 电机供电控制:调速器根据放大后的信号来控制电机的供电电压或者电流。
常见的调速方法有:电压调速、电流调速、PWM调速和变频调速等。
这些方法可以通过增减电机供电电压或者改变电流波形来实现电机转速的调整。
5. 系统反馈:调速器还可以通过系统反馈来监控电机的运行状态,例如电流、温度和振动等。
通过这些反馈信息,调速器可以实时调整控制信号,以保证电机在安全和高效的工作范围内运行。
通过以上的工作原理,直流电机调速器可以实现对电机转速的精确控制。
它广泛应用于工业自动化、电动车辆、风力发电和船舶等领域,提高了电机的效率和可靠性。
直流电机调速pwm的原理
直流电机调速pwm的原理
直流电机调速PWM(脉宽调制)的原理是通过改变电机供电
电压的占空比来实现电机的转速调节。
PWM调速技术通过以
一定的周期(周期时间T)将电源电压以脉冲的形式施加给电机,其中脉冲的宽度(脉宽)决定了每个周期内电源对电机的供电时间比例。
在PWM调速中,周期时间(T)和脉宽时间(Ton)与占空
比(Duty Cycle)之间的关系可以表示为:
占空比(D)= Ton / T
通过改变占空比D的大小,可以控制每个周期中电机所接收
到的有效电压信号的时间比例。
当占空比D变小时,电机接
收到的有效电压时间减少,电机的平均输入功率减小,从而降低转速;反之,当占空比D增大时,电机接收到的有效电压
时间增加,电机的平均输入功率增加,从而提高转速。
实现PWM调速的关键是通过开关器件控制电源电压的开关状
态来实现脉冲信号的生成和调节。
常见的开关器件包括晶体管和MOS管。
通过控制开关器件的导通和截止,可以控制电源
电压的施加和切断。
同时,PWM调速还需要一个控制电路来根据需要改变占空比。
控制电路通常是由微处理器、单片机或专用的PWM芯片来实现,它可以根据不同的控制需求,调整占空比大小,并将相应的控制信号发送给开关器件。
总体而言,直流电机调速PWM的原理是通过改变电机供电电压的占空比来控制电机的转速。
通过控制器件的开关状态和相应的控制电路,可以实现对占空比的调节,从而完成电机的调速操作。
直流电动机调速原理
直流电动机调速原理
直流电动机调速原理是通过改变电动机输入电压或者改变电枢电流来实现调速控制的。
直流电动机调速主要通过调节电源电压来实现。
当电源电压变大时,电机的转速也会随之增加,当电源电压变小时,电机的转速也会随之降低。
这是因为电源电压越大,电机内部形成的电场越强,电机的转矩也会相应增加。
另一种调速方法是通过调节电枢电流来实现。
当电枢电流增大时,电机的转速也会随之增加,当电枢电流减小时,电机的转速也会随之降低。
这是因为电枢电流越大,电机内部形成的磁场越强,电机的转矩也会相应增加。
调速控制器是实现电机调速的关键。
调速控制器通过测量电机的转速,并将转速信号与设定值进行比较,根据差异调整电源电压或者电枢电流来实现电机的调速控制。
此外,直流电动机调速还可以通过改变电机的励磁磁场来实现。
当调节励磁磁场的强度时,电机的转速也会相应改变。
总结起来,直流电动机调速的原理是通过改变电源电压、电枢电流或者励磁磁场的强度来控制电机的转速。
调速控制器起着重要的作用,能够根据转速信号自动调节电源电压或者电枢电流,使电机保持稳定的转速。
直流电动机调速原理
直流电动机调速原理直流电动机是一种常见的电动机类型,它在工业生产中具有广泛的应用。
而电动机的调速是电机控制中的一个重要环节,直流电动机调速原理是我们需要深入了解和掌握的内容。
直流电动机调速的原理主要有以下几种:1. 电压调制原理。
电压调制原理是指通过改变电动机的供电电压来实现调速的方法。
当电动机的供电电压改变时,电动机的转速也会相应地发生变化。
这种调速原理简单易行,但是调速范围有限,且效果不够理想。
2. 电流调制原理。
电流调制原理是通过改变电动机的供电电流来实现调速的方法。
当电动机的供电电流改变时,电动机的转矩和转速也会相应地发生变化。
这种调速原理在一定程度上可以改善电动机的调速性能,但是调速范围仍然有限。
3. 电动机励磁调制原理。
电动机励磁调制原理是通过改变电动机的励磁电流来实现调速的方法。
当电动机的励磁电流改变时,电动机的转矩和转速也会相应地发生变化。
这种调速原理在一定程度上可以扩大电动机的调速范围,提高调速的精度和稳定性。
4. PWM调速原理。
PWM调速原理是通过改变电动机的供电脉冲宽度来实现调速的方法。
通过调节脉冲宽度,可以改变电动机的平均电压和电流,从而实现调速的目的。
这种调速原理具有调速范围广、调速精度高、效率高的优点,因此在实际应用中得到了广泛的应用。
综上所述,直流电动机调速原理涉及到电压调制、电流调制、励磁调制和PWM调速等多种方法,每种方法都有其适用的场合和特点。
在实际应用中,我们需要根据具体的需求和条件选择合适的调速方法,从而实现电动机的稳定、高效运行。
希望通过本文的介绍,读者对直流电动机调速原理有了更深入的了解,能够在实际工程中灵活运用这些原理,为工业生产和科研实验提供更好的支持和保障。
直流电动机调速原理
直流电动机调速原理
调速是指改变电机的工作频率,使其能够轻松地承受任何负荷,以达到最佳运行效果的一种技术。
直流电动机调速技术是指通过改变直流电动机的电压或频率来改变电机的转速和输出功率的技术。
二、调速原理
1、改变电压调速
直流电动机的转速与电压成正比,因此,通过改变电压来改变直流电动机的转速。
直流电动机的工作频率与它的电压成反比,因此,通过改变电压来改变直流电动机的工作频率。
2、改变频率调速
当变频器的输出频率改变时,电机的转速也会相应的改变。
这是由于电机的转速与频率成反比,因此,可以通过改变变频器的输出频率来控制直流电动机的转速。
三、调速方式
1、电压调速
电压调速是指改变直流电动机的输入电压来改变电机的转速的
一种调速方式。
电压调速可以通过变压器、控制开关或变频器来实现。
2、变频调速
变频调速是通过改变调速装置的输出频率来控制电机转速的一
种调速方式。
常用的变频调速装置有变频器、分频装置和旋钮式调速装置等。
总结:直流电动机调速是指通过改变直流电动机的电压或频率来
改变电机的转速和输出功率的技术。
改变直流电动机的电压可以实现电压调速,而改变直流电动机的频率可以实现变频调速,从而达到最佳的运行效果。
直流电机调速原理
直流电机调速原理直流电机是工业生产中常见的一种电机类型,它通过直流电源提供电能来驱动电机运转。
而要实现直流电机的调速,就需要掌握一定的调速原理。
本文将介绍直流电机调速的原理及方法。
一、直流电机调速的原理1. 电压调速原理电压调速是直流电机最基本的调速方法之一。
通过改变电机输入端的电压大小,可以控制电机的转速。
一般来说,电压越大,电机转速越快;电压越小,电机转速越慢。
因此,通过调节电压的大小来实现电机的调速。
2. 电流调速原理电流调速是另一种常见的直流电机调速方法。
通过改变电机输入端的电流大小,可以控制电机的负载情况,进而实现调速的效果。
电流越大,电机承载的负载越重,转速相应降低;电流越小,电机承载的负载越轻,转速相应增加。
3. 脉冲宽度调制(PWM)原理PWM调速是一种现代化的电机调速方法,通过改变电机输入端的脉冲宽度来控制电机的平均电压,从而实现调速的目的。
PWM调速具有调速范围广、精度高等优点,逐渐成为电机调速的主流方法之一。
二、直流电机调速方法1. 电阻调速法电阻调速法是最简单的直流电机调速方法之一。
通过改变电机输入端的电阻大小,来改变电流的大小,从而实现调速的目的。
但是电阻调速法效率较低,并不适合长期使用。
2. 异步电动机调速法异步电动机调速法是通过改变电机的级数来实现调速的方法。
通过增加或减少电机的级数,来改变磁场的旋转速度,从而实现调速的效果。
但是这种调速方法结构复杂,不易实现。
3. 变频器调速法变频器调速法是目前应用最广泛的一种电机调速方法。
通过变频器控制电机输入端的频率,从而实现电机的调速。
变频器调速法具有调速范围广、精度高、效率好等优点,适用于各种场合的电机调速。
综上所述,直流电机调速的原理主要包括电压调速、电流调速、PWM调速等方法,而实际调速时可根据具体情况选择电阻调速、异步电动机调速、变频器调速等方法。
掌握这些调速原理和方法,能够更好地实现直流电机的调速需求,提高工业生产效率。
直流电机调速原理
直流电机调速原理
直流电机调速是指利用直流电机的特性,通过改变电源电压或电流来
改变电机转速的一种调速方式。
直流电机调速的原理是:当直流电机
的电源电压或电流发生变化时,电机的转速也会发生变化,从而达到
调节电机转速的目的。
直流电机调速的原理是:当直流电机的电源电压或电流发生变化时,
电机的转速也会发生变化,从而达到调节电机转速的目的。
电机的转
速与电源电压或电流的变化成正比,即当电源电压或电流增大时,电
机的转速也会增大;当电源电压或电流减小时,电机的转速也会减小。
直流电机调速的方式有两种:一种是改变电源电压,即通过变压器或
变频器来改变电源电压,从而改变电机的转速;另一种是改变电源电流,即通过控制电源电流的大小来改变电机的转速。
直流电机调速的优点是:调速范围大,可以调节电机的转速,从而满
足不同的工况要求;调速精度高,可以调节电机的转速,从而满足不
同的工况要求;调速响应快,可以快速响应调速要求;调速稳定,可
以稳定控制电机的转速,从而满足不同的工况要求。
直流电机调速的缺点是:调速系统复杂,需要配备变压器或变频器,
以及控制电路,使调速系统复杂;调速成本高,由于调速系统复杂,
调速成本也会比较高;调速效率低,由于调速系统复杂,调速效率也
会比较低。
总之,直流电机调速是一种有效的调速方式,它可以满足不同的工况
要求,但是由于调速系统复杂,调速成本高,调速效率低,因此在实际应用中要根据实际情况选择合适的调速方式。
直流电机调速转矩变化
直流电机调速转矩变化直流电机是一种常见的电动机,广泛应用于工业生产和家用电器中。
调速转矩变化是指通过改变直流电机的电源电压或电流来调节电机的转速和输出转矩。
本文将深入探讨直流电机调速转矩变化的原理和方法。
一、直流电机调速的原理直流电机调速主要依靠改变电机的电源电压和电流来实现。
直流电机的转速与电源电压成正比,转矩与电流成正比。
因此,通过调节电源电压和电流,可以实现对直流电机的转速和转矩进行控制。
二、直流电机调速的方法1. 电压调速法:通过改变直流电机的电源电压来实现调速。
降低电压可以减小电机的转速和输出转矩,增加电压可以提高电机的转速和输出转矩。
在实际应用中,可以通过调节可变电阻或采用自动调节电压的装置来实现电压调速。
2. 电流调速法:通过改变直流电机的电流来实现调速。
减小电流可以降低电机的转速和输出转矩,增加电流可以提高电机的转速和输出转矩。
在实际应用中,可以通过调节可变电阻或采用电流反馈控制的装置来实现电流调速。
3. 电阻调速法:通过改变直流电机的外接电阻来实现调速。
增加外接电阻可以降低电机的转速和输出转矩,减小外接电阻可以提高电机的转速和输出转矩。
在实际应用中,可以通过调节可变电阻或采用自动调节电阻的装置来实现电阻调速。
4. 变频调速法:通过改变直流电机的供电频率来实现调速。
降低频率可以降低电机的转速和输出转矩,增加频率可以提高电机的转速和输出转矩。
在实际应用中,可以采用变频器来实现变频调速。
三、直流电机调速的应用直流电机调速广泛应用于工业生产和家用电器中。
在工业生产中,直流电机调速可以实现对机械设备的精确控制,提高生产效率和产品质量。
在家用电器中,直流电机调速可以实现对电器设备的智能控制,提高用户体验和节能效果。
四、直流电机调速的优势和局限性直流电机调速具有调速范围广、响应速度快、调速精度高等优点。
同时,直流电机调速也存在一些局限性,如系统复杂、成本较高、维护困难等。
五、直流电机调速的发展趋势随着科技的不断进步,直流电机调速技术也在不断发展。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
➢永磁直流伺服电动机 ➢无槽转子直流伺服电动机 ➢空心杯转子直流伺服电动机 ➢印刷绕组直流伺服电动机 后三种直流伺服电动机为小惯量直流伺服电动机。
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
Ⅰ
转速极限 线
0 500 1000 1500 n/(r/min) 数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
§5.4 直流伺服电动机及速度控制
Ⅰ区域为连续工作区, 在该区域中,转矩和转速的任意组合都可
长期连续工作。
Ф
M
U
uf
Ea
Te=CtФIa
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
§5.4 直流伺服电动机及速度控制
电动机的电磁转矩Te(N∙m)为 Te=CTФIa
式中 CT—转矩系数,是电动机的结构常数。 所以可得电动机转速
§5.4 直流伺服电动机及速度控制
➢ 永磁直流伺服电动机的调速方法
n= U
Ce
-
Ra
CeCT 2
Te
=n0-Δn
根据上式:励磁磁通不可变,只有二种调速方法,而改变转子 回路电阻一般不能满足要求,通常采用改变转子回路外加电压的调 速方法。
这种调速方法是从额定电压往下降低转子电压,即从额定转速 向下调速。该种调速方法属恒转矩调速,机械特性是一组斜率不变 的平行直线,特性比较硬,且调速范围宽。另外,这种调速方法是 用减小输入功率来减小输出功率的,所以具有比较好的经济性。
§5.4 直流伺服电动机及速度控制
直流伺服电动机的组成 ➢ 电动机本体 主要由机壳、定子 磁极和转子组成。 ➢ 检测部件 有高精度的测速发电 机、旋转变压器以及脉冲编码器等
特点 ➢ 小惯量直流伺服电动机 惯量小 ,响应速度快,但过载能力低
➢ 永磁直流伺服电动机 转矩大,惯量大,稳定性好,调速范围 宽。 ➢ 但有电刷,限制速度的提高(1000~1500r/min)。
§5.4 直流伺服电动机及速度控制
(2) 直流伺服电机的速度控制原理 ➢ 他励直流电动机
转子回路的电势平衡方程:
U = Ea+ Ra Ia
式中 Ra—转子回路电阻(Ω)
Ia—转子回路电流(A)
感应电动势Ea可由下式求得
Ea=CeФn
式中
Ce—电机械常数 Ф—励磁磁通(Wb) n—电动机转速(r/min)
特点 ➢ 小惯量直流伺服电动机 惯量小 ,响应速度快,但过载能力低
➢ 永磁直流伺服电动机 转矩大,惯量大,稳定性好,调速范围 宽。 ➢ 但有电刷,限制速度的提高(1000~1500r/min)。
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
n= U
Ce
-
Ra
CeCT 2
Te
=n0-Δn
式中 n0—理想空载转速 Δn—转速降落
根据上式可知,他励直流电动机有三种调速方法,即改变外加 电压、改变励磁磁通及改变转子回路电阻调速。
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
Ⅱ区域为断续工作区,在该区域内,电动机只能根据负载周期曲
线所决定的允许工作时间 tR 和断电时间 tF 作间歇工作。
Ⅲ区域为加速和减
T/(N∙cm)
转矩极限线
速区域,在该区域内 ,电动机只能用于加
12000 10000
瞬时换向 极限线
速或减速,工作一段 极短的时间。
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
§5.4 直流伺服电动机及速度控制
3. 永磁直流伺服电机的工作特性
对于永磁直流伺服电动机,由于其伺服系统的要求,已经不能
简单地用电压、电流、转数等参数描述其性能,而需要用一些特
当转子转到如图(b)所示的位置,电刷 A 和换向片2接触,电 刷 B 和换向片1接触,直流电流从电刷 A 流入,在线圈中的流动 方向是dcba,从电刷 B 流出。
外加的电源是直流的, 但由于电刷和换向片的作 用,在线圈中流过的电流 是交流的,其产生的转矩 的方向却是不变的。
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
数控技术
§5.4直流伺服电动机 及速度控制
一、直流伺服电动机 二、直流伺服电动机的速度控制
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
§5.4 直流伺服电动机及速度控制
一、直流伺服电动机 伺服电动机是指能够精密地控制
§5.4 直流伺服电动机及速度控制
2. 直流伺服电动机的工作原理与调速方法
(1) 工作原理 与一般直流电动机的工作原理相同,是建立在电 磁力和电磁感应基础上的。
如图(a)所示,直流电流从电刷 A 流入,经过线圈abcd,从 电刷 B 流出,载流导体ab和cd受到电磁力的作用,使得转子逆时 针转动。
数字控制及装备技术研究所 Institute of Numerical Control And Equipment Technology
§5.4 直流伺服电动机及速度控制
直流伺服电动机的组成 ➢ 电动机本体 主要由机壳、定子 磁极和转子组成。 ➢ 检测部件 有高精度的测速发电 机、旋转变压器以及脉冲编码器等
性曲线对其性能做全面描述。
① 转矩—速度特性曲线 T/(N∙cm)
转矩极限线
从图中可以得出,伺 服电动机的工作区域被 温度极限线、转速极限 线、换向极限线、转矩 极限线以及瞬时换向极 限线划分成三个区域。
12000 10000
瞬时换向 极限线
8000
6000 Ⅱ
4000 温度极限线
Ⅲ
换向极限线
2000
