外墙施工缝止水条安装技术交底
防水施工技术交底
防水施工技术交底
为了确保施工的顺利进行，提高施工质量和安全性，特对防水施工技术进行详细交底如下：
1、施工人员必须持有相关证书，具备一定的防水施工经验，严格按照施工图纸和规范进行操作。
2、在进行施工前，需对施工现场进行认真勘测，对施工材料和设备进行检查确认，确保施工所需的一切准备工作完备。
3、防水卷材施工时，首先要对基层的平整度和承重性进行检查，必须保证基层结实干净无杂质，并进行打磨处理，涂刷底漆。
4、根据具体情况选择适合的防水卷材，确保质量合格，符合国家标准，选择好胶水和焊接剂，并按照使用说明书正确搭配使用。
5、在进行施工过程中，严格按照防水卷材的铺贴规范进行操作，注意保持卷材的整齐平整，避免产生皱折和空鼓现象。
6、焊接接头时，需确保焊缝牢固，无漏焊现象，焊接温度和速度要适中，保证焊接质量达标。
7、在涂料防水施工中，必须选用优质的防水涂料，涂刷均匀，涂料层厚度要符合设计要求，保证防水涂料的完整性和耐久性。
8、在进行施工前，施工人员必须配备完善的防护设备，保护好自身安全，避免发生意外事故。
9、施工结束后，对施工质量进行检查验收，确保施工质量符合规范要求，对不合格部分及时整改。
以上为防水施工技术交底内容，希望施工人员严格按照要求进行操作，确保施工质量和安全。
施工缝遇水膨胀止水条施工工艺标准版
施工缝遇水膨胀止水条施工工艺原则1合用范围本工艺合用于一般工业与民用建筑地下室构造，重要针对构件为基础底板、地下室外墙及迎水地下室顶板。
2施工准备2.1材料2.1.1本工程采用BW型遇水膨胀橡胶止水条。
是由聚氨酯、丙稀酸钠等高分子吸水性树脂等材料，与合成橡胶或天然橡胶制得旳条状固体防水材料，断面为矩形，其断面尺寸重要有15 mm×20 mm、20 mm×30 mm、20 mm×50 mm、10 mm×40 mm等，长度可根据设计规定进行加工。
2.1.2遇水膨胀橡胶止水条进场时，应有出厂合格证。
进场后应及时进行外观检查，在现场经外观检查合格旳遇水膨胀橡胶止水条中，随机抽出足够试样送检查单位，进行复试检查，待检查汇报合格后方可使用。
2.1.3遇水膨胀橡胶止水条自生产日起一年内，根据产品类型其性能指标应分别符合《高分子防水材料第3部分遇水膨胀橡胶》GB/T18173.3—2023或《膨润土橡胶遇水膨胀止水条》JG/J141－2023旳规定，逾期需经再次复试检查，待检查汇报合格后方可继续使用。
2.1.4遇水膨胀橡胶止水条旳重要技术指标应符合表一或表二旳规定。
表一：腻子型遇水膨胀橡胶止水条技术指标序号项目指标PN－150 PN－220 PN－3001 体积膨胀倍率（%）≥150 ≥220 ≥3002 高温流淌性（80℃×5h）无流淌无流淌无流淌3 低温性试验（－20℃×2h）无脆裂无脆裂无脆裂表二：膨润土遇水膨胀橡胶止水条技术指标2.2工具錾子、钢丝刷、油灰开刀、毛刷（2寸）、剪刀或多用刀、小滚筒（φ40×50 mm）、铁锤等。
3施工缝处理工艺3.1施工缝位置确实定除设计尤其规定旳后浇带外，一般状况下，施工留置位置规定如下：本工程施工缝应设置在构造受剪力较小和便于施工旳部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。
⑴施工缝应留置在基础旳顶面、梁或吊车梁牛腿旳下面、吊车梁旳上面、无梁楼板柱帽旳下面。
施工缝处理交底05
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
表C2-1编 号 01-C2-005工程名称 顺义建筑工程公司综合楼 交底日期 2004年12月22日施工单位 顺义建筑工程公司综合楼项目部分项工程名称混凝土交底提要施工缝留置和处理交底内容：（第2页） 4.2墙体施工缝留置4.2.1地下室外墙水平施工缝设在-4.700m 、-1.400m 处，设置20×30mm 缓膨胀橡胶止水条，见下图：4.2.2墙体竖向施工缝设置于后浇带部位，外墙处理采用通长中埋式止水钢板，如下图所示：外墙迎水面350250×3mm止水钢板其他墙体后浇带竖向施工缝留置采用密目钢丝网，在未封模之前安放好，在不浇筑砼梁处用竹胶板背楔和木方之间固定紧密。
4.3施工缝处理4.3.1墙体竖向施工缝处理墙体砼浇筑完毕后，及时将封挡施工缝的模板拆除。
拆除后离施工缝处20mm 在砼墙上两面弹好墨线，然后用云石机沿墨线切割，最后进行剔凿。
剔凿时必须沿切割线剔直，露出石子。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号01-C2-005表C2-1工程名称顺义建筑工程公司综合楼交底日期2004年12月22日施工单位顺义建筑工程公司综合楼项目部分项工程名称混凝土交底提要施工缝留置和处理交底内容：（第3页）4.3.2墙体根部剔凿处理该施工缝留置于墙体根部。
浇注过程中用木抹子搓平，待顶板砼能上人后，根据已弹好墙皮控制线，在墙体两面各向里收2mm。
用云石机进行切割，然后沿切割线进行毛化处理，露出新鲜石子。
4.4筏板、顶板竖向施工缝留置于后浇带部位4.4.1筏板施工缝，具体见下图4.4.2顶板施工缝采用竹胶板高度同板厚并在竹胶板开好钢筋豁口，竹胶板后用50×100木方支顶，具体如下图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
施工缝遇水膨胀止水条施工工艺标准
施工缝遇水膨胀止水条施工工艺标准1 适用范围本工艺标准适用于一般工业与民用建筑地下结构、各种遂道及人防等地下工程，以BW遇水膨胀橡胶止水条密封混凝土施工缝的防水处理。
2 施工准备2.1材料2。
1.1 BW遇水膨胀橡胶止水条，膨胀倍率高,能使混凝土施工缝具有较强的平衡自愈功能。
该产品是由聚氨酯、丙稀酸钠等高分子吸水性树脂等材料，与合成橡胶制得的条状固体并带有自粘性的防水材料,断面为矩形，其断面尺寸分别有15 mm×20 mm、20 mm×30 mm、20 mm×50 mm、10 mm ×40 mm等多种规格,长度可根据设计要求进行加工。
2.1.2 BW遇水膨胀橡胶止水条进场时，必须以同一生产厂的同一类型品种的产品，每2t为一验收批（不足2t时,仍按一批计)，进行外观验收：表面不得有开裂、缺胶等缺陷；每1000 mm长止水条表面不得有深度大于2mm、面积大于16 mm²的凹痕、气泡、杂质、明疤等缺陷；尺寸公差应符合表2.1。
2的要求。
BW遇水膨胀橡胶止水条尺寸公差表2。
1.2注:1计量单位为mm;2其它规格及异形产品断面尺寸公差由供需双方协商，异形产品的厚度为其最大工作面厚度.2。
2工具钢丝刷,油灰开刀，毛刷（2寸），剪刀或多用刀,小滚筒（φ40×50 mm),铁锤（0。
9kg）。
2.3作业条件2.3。
1混凝土施工缝留设位置必须符合《混凝土结构工程施工质量验收规范》GB50204-2002、《地下工程防水技术规范》GB50108—2001、《地下防水工程质量验收规范》GB50208-2002及工程设计要求.2.3。
2施工缝可以是竖向缝，也可以是水平缝.施工缝混凝土面可预留成定位浅槽或平茬，BW遇水膨胀橡胶止水条拟粘贴部位表面可以是粗糙的，也可以是光滑的，但必须平整、干燥、洁净.2。
4技术准备2。
4.1在现场经外观检验合格的BW遇水膨胀橡胶止水条中，随机抽出足够试样送试验室，进行复试检验,待检验报告合格后方可使用.2。
止水安装

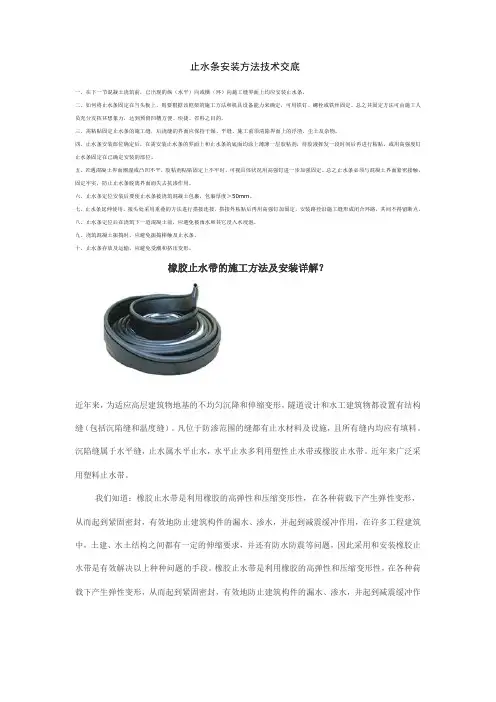

止水条安装方法技术交底一、在下一节混凝土浇筑前，已出现的纵（水平）向或横（环）向施工缝界面上均应安装止水条。
二、如何将止水条固定在当头板上，则要根据该框架的施工方法和机具设备能力来确定，可用铁钉、螺栓或铁丝固定。
总之其固定方法可由施工人员充分发挥其想象力，达到预留凹槽方便、快捷、省料之目的。
三、需粘贴固定止水条的施工缝，后浇缝的界面应保持干燥、平缝、施工前须清除界面上的浮渣、尘土及杂物。
四、止水条安装部位确定后，在需安装止水条的界面上和止水条的底面均涂上薄薄一层胶粘剂，待胶液挥发一段时间后再进行粘贴，或用高强度钉止水条固定在已确定安装的部位。
五、若遇混凝土界面潮湿或凸凹不平，胶粘剂粘贴固定上不牢时，可视具体状况用高强钉进一步加强固定。
总之止水条必须与混凝土界面紧密接触，固定牢实，防止止水条脱离界面而失去抗渗作用。
六、止水条定位安装后要使止水条被浇筑混凝土包裹，包裹厚度＞50mm。
七、止水条延伸使用，接头处采用重叠的方法进行搭接连接，搭接外粘贴后再用高强钉加固定，安装路径沿施工缝形成闭合环路，其间不得留断点。
八、止水条定位后在浇筑下一道混凝土前，应避免被雨水和其它浸入水浸泡。
九、浇筑混凝土振捣时，应避免振捣棒触及止水条。
十、止水条存放及运输，应避免受潮和挤压变形。
橡胶止水带的施工方法及安装详解？近年来，为适应高层建筑物地基的不均匀沉降和伸缩变形，隧道设计和水工建筑物都设置有结构缝（包括沉陷缝和温度缝）。
凡位于防渗范围的缝都有止水材料及设施，且所有缝内均应有填料。
沉陷缝属于水平缝，止水属水平止水，水平止水多利用塑性止水带或橡胶止水带。
近年来广泛采用塑料止水带。
我们知道：橡胶止水带是利用橡胶的高弹性和压缩变形性，在各种荷载下产生弹性变形，从而起到紧固密封，有效地防止建筑构件的漏水、渗水，并起到减震缓冲作用，在许多工程建筑中，土建、水土结构之间都有一定的伸缩要求，并还有防水防震等问题，因此采用和安装橡胶止水带是有效解决以上种种问题的手段。
止水带技术交底
二、工艺流程：
预留止水条定位槽－槽底清理－放置止水条－浇筑剪力墙砼
三、施工工艺：
1、预留止水条定位槽：止水条定位槽留设在基础梁上部的剪力墙底部向上300mm处，砼浇筑施工时，在止水条定位槽位置处预埋截面尺寸为20×25（宽×高）的木条，为方便木条拆除，木方预先用水浸泡使其充分膨胀，并木条上口要求比下口略大一些。
五、预留槽及止水条放置示意图
技术负责人：交底人：接交人：
表C2-2
技术、安全交底记录
施工单位：中铁三局集团建安公司2005年4月25日编号：
工程名称
太铁建南高层住宅小区北楼
交底部位
砼垫层工程
共页
第2页
技术负责人：交底人：接交人：
4、浇筑剪力墙砼：当墙模支设完成后，开始浇筑剪力墙砼，止水条位置处要加强振捣，保证止水条四周砼的密实。
四、成品保护：
1、在剪力墙砼浇筑前，止水条不能淋水，保持止水条表面干燥。剪力墙砼浇筑时再对施工缝处砼、模板浇水湿润，防止提前浇水引起止水条先期膨胀，影响后期防水效果。
2、支模过程中要注意，要注意不能有杂物掉落，污染止水条或将止水条损坏。
表C2-2
技术、安全交底记录
施工单位：中铁三局集团建安公司2005年7月7日编号：
工程名称
太铁建南高层住宅小区北楼
交底部位
施工缝止水条
共1页
第1页
一、施工准备：
材料要求：采用BW遇水膨胀止水条，规格20×50（宽×高）。进场材料必须有出厂合格证、有相应检测部门出具的检测报告、使用说明书；进场后应进行外观及质量检查，检查合格后按规定取样复试。
止水带安装及搭接技术交底Word 文档
矮边墙止水带安装技术交底1、隧道纵向施工缝采用背贴式橡胶止水带＋中埋式钢边止水带2、材质要求1）橡胶止水带生产采用原材料，不得使用再生料。
2）施工缝采用中埋式橡胶止水带：宽度不小于300mm，厚度不小于8mm。
3）背贴式止水带：宽度不小于300mm，厚度不小于6mm，凸高小于35mm。
3、施工注意事项：1）止水带埋设位置应准确，其中间空心圆环应与缝的中心线重合。
2）止水带应妥善固定，宜采用专用的钢筋套或扁钢固定。
3）止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。
4)变形缝与施工缝均用背贴式（中埋式）时，相交部位宜采用十字配件。
仰拱、拱墙施工缝与纵向施工缝交叉时应做好搭接措施防止渗漏水。
5)止水带在转角处宜采用直角专用配件，并应作成圆弧形，转角半径不小于200mm。
4、搭接注意事项1）橡胶止水带：采用热压机硫化搭接胶合和冷粘接，接头处应平整光洁，抗拉强度不低于母材的80%；采用以冷接法专用黏结剂连接时，搭接长度不得小于20cm，黏结剂涂刷应均匀并压实。
采用热压机硫化搭接胶合时搭接长度不得小于10cm。
2）钢边止水带：中间橡胶板用热压机硫化搭接胶合，接好后，两侧钢边用铆钉将其搭接固定。
4、施工工艺流程：挡头模板钻钢筋孔→固定钢筋卡→固定止水带→灌注混凝土→拆挡头板→下一环止水带定位5、施工方法及步骤：沿仰拱衬砌轴线每隔0.5～1.0m钻一φ8的钢筋孔。
将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上，待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带（其施作方法示意见图1）。
模 板模 板搭接热硫化连接图2：止水带搭接接头示意图6、施工控制要点: 1）施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合；2）按断面环向长度截取止水带，使每个施工缝用一整条止水带，尽量不采取搭接，除材料长度原因外只充许有左右两侧边基上部两个接头，接头搭接长度不小于30cm ；3）浇注混凝土时，注意在止水带附近振捣密实，但不得碰止水带，防止止水带走位；4）止水带接头连接接缝应平整、牢固、不得有裂口和脱胶现象。
止水带安装技术交底
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
防水施工技术交底
底板防水层铺设完毕，除掉卷材的隔离膜，并立即浇筑50mm厚C40细石混凝土保护层，侧墙防水层应采用现有模板临时保护，避免防水层受到破坏。
⑴止水带采用钢丝固定在结构钢筋上，固定间距40cm，要求固定牢固可靠，避免浇筑和振捣浇筑混凝土时固定点脱落导致止水带倒状、扭曲影响止水效果。
⑵水平设置的止水带均采利排出。
⑶止水带现场仅允许出现对接接头，“丁字、十字”接头必须采用工厂接头，对接接头应采用现场热硫化接头。
（2）施工缝、变形缝处防水：施工缝设中埋式止水带，变形缝采用350mm×10mm外贴式橡胶止水带和350mm×10mm的中埋式钢边橡胶止水带加强防水。
1、底板及侧墙防水施工
底板及侧墙混凝土为防水混凝土，防水混凝土的施工配合比应通过试验确定，试配混凝土的抗渗等级应比设计要求提高一级。铺设预铺式防水卷材时，平面部位采用空铺法铺设，立面采用机械固定法铺设。
涂料防水阴阳角过度构造详图
涂刷大面的防水层，防水层采用多道涂刷（一般3~5道），上下两道涂层涂刷方向应相互垂直。每道涂层实干后，才可进行下道涂膜施工。
聚氨酯涂膜防水层施工完毕并经过验收合格后，应及时施作防水层的保护层，平面保护层采用7cm厚的细石混凝土。详见下图：
涂料防水构造详图
涂料防水施工缝预留部分施做详图
防水层破损部位应采用相同材质材料进行修补，补丁满粘在破损部位补丁四周距破损边缘的最小距离不小于10cm，补丁胶粘层应面向现浇混凝土。
3） 注意事项
止水钢板与止水条安装技术交底
JJ一005工程名称***工程施工单位建设有限公司交底部位地基与基础工序名称止水钢板与止水条安装交底提要止水钢板与止水条安装施工工艺及注意事项等交底日期：年月日交底内容：项目(专业)技术负责人交底人接受交底人（4）钢板接缝焊接：搭接长度应为不小于2cm，双面满焊接，钢板与钢板内外均满焊。
转角部位两端头焊接严密，双面满焊无漏点。
如下图：（5）外柱箍筋切断焊接：由于柱箍筋间距较小，止水钢板与墙、柱箍（拉）筋冲突时，箍（拉）筋断开，止水钢板接缝焊接完毕后，将切断的箍筋与止水钢板焊接，单面焊接长度不小于箍筋10d，双面焊接不小于5d，做法具体见下图：（6）检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。
检查合格后，报项目部质检人员检查验收。
⑺雨天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。
焊后未冷却的接头不得碰到雨水。
JJ一005工程名称***工程施工单位建设有限公司交底部位地基与基础工序名称止水钢板与止水条安装交底提要止水钢板与止水条安装施工工艺及注意事项等交底日期：年月日交底内容：项目(专业)技术负责人交底人接受交底人1 2 3混凝土施工缝止水条施工程序1上工序混凝土施工缝留茬剖面示意图2混凝土施工缝粘贴止水条剖面示意图3施工缝再次浇筑混凝土剖面示意图⑵水平施工缝粘贴止水条：将包裹在BW遇水膨胀橡胶止水条粘结面的隔离纸撕掉，利用止水条的自粘性，把止水条直接粘贴在清理干净的施工缝混凝土表面上。
⑶竖向施工缝混凝土表面仍利用止水条本身的可粘性粘贴，还须沿止水条每隔1000 mm加钉一个水泥钢钉加强固定。
⑷用木方压BW遇水膨胀橡胶止水条上表面，使止水条与混凝土表面粘结严密、牢固。
⑸止水条需要接头时，可将止水条端头侧面部位用多用刀切成斜面，剥去搭接部位的隔离纸，利用止水条本身的可粘性，将止水条侧面以搭接60 mm长粘贴在一起，用木方滚压止水条上表面，使止水条的搭接面粘结严密、牢固即可，见图下图：遇水膨胀橡胶止水条搭接示意图1混凝土施工缝 2止水条⑹混凝土浇筑：BW遇水膨胀橡胶止水条粘贴完毕，经隐蔽工程验收合格后，揭去止水条表面隔离纸，方可进行混凝土浇筑。
施工缝、变形缝防水中的止水条现场施工技术要求
（1）止水条需接头时：贴合满焊固定，搭接长度≥5cm来控制
3、钢板止水条安装、连接应符合设计图纸要求
钢板止水带，钢板采用焊接，要求连接严密牢固；钢板止水条（带）两侧钢板应设置预留孔洞，留孔洞间距200mm,两侧错开布置，以便用铁丝穿孔和钢筋固定牢固；
4、结合以上3种要求综合考虑，现场技术要求如下：
施工缝、变形缝防水中的止水条现场施工技术要求：
1、钢板止水条安装、连接应符合验标要求
（1）止水条固定牢固、平直，不得有扭曲现象；
（2）止水条安装径向位置允许偏差±5cm,纵向位置允许偏离中心为±3cm。中埋式中心线应与施工缝（变形缝）的中心线重合；
（3口和脱胶现象；
止水条需接头时，贴合满焊固定，搭接长度≥5cm来控制；止水条安装应设防水钢筋混凝土衬砌厚度的二分之一处，并用间距不大于50cm定位钢筋与结构钢筋固定牢固；
钢板应顺直不得扭曲；止水条安装径向位置允许偏差±5cm,纵向位置允许偏离中心为±3cm。中埋式中心线应与施工缝（变形缝）的中心线重合。
5、施工缝防水钢板止水条现场施工图样：
施工缝及变形缝技术交底
施工技术交底书施工缝、变形缝防水技术交底一、适用条件、X围施工缝及变形缝是隧道防排水的薄弱环节，施工缝分为环向及纵向两种。
二、施工缝、变形缝的止水原理二缝（施工缝、变形缝）是混凝土与混凝土界面之间的缝隙，在混凝土界面嵌入止水材料时，止水材料和混凝土之间同时也形成了新的界面（缝隙），因此，二缝的止水都是界面缝隙的止水，在考虑了混凝土与混凝土界面缝隙的止水后，必须解决止水材料自身和混凝土界面的密封止水，同时必须满足土木工程止水材料的可靠性和耐久性。
施工缝缝隙一般都不大，在混凝土施工过程中和投入使用后，存在少量混凝土伸缩变形，沉降变形，相应止水材料也要适应这些变形，才能达到止水目的。
与施工缝相比，变形缝缝隙较宽，要考虑采用吸水膨胀率较大的遇水膨胀止水材料。
三、施工缝、变形缝防水技术要求1、施工缝、变形缝的防水应满足施工方便、检修容易、适应变形、防水可靠的要求。
2、边墙纵向施工缝设于隧道轨顶标高上返150mm-300mm，环向施工缝根据台车长度确定，断面变化处、明暗分界处及抗震设防段设置变形缝。
3、由于区间标准断面使用台车，无法设置钢边橡胶止水带，环向施工缝采用双道止水胶+注浆管。
4、纵向施工缝采用的中埋式钢边止水带：宽度不小于350mm，厚度不小于30mm。
5、变形缝采用的背贴式橡胶止水带+中埋式钢边橡胶止水带。
6、背贴式止水带：宽度不小于300mm，厚度不小于8mm，凸高不小于30mm。
四、施工缝防水处理1、边墙、拱部环向施工缝处理由于区间标准断面使用台车，无法设置钢边橡胶止水带，环向施工缝采用双道止水胶+注浆管作防水处理。
2、仰拱环向施工缝处理仰拱环向施工缝采用钢边橡胶止水带做防水处理。
见下图：3、纵向施工缝处理纵向施工缝采用钢边橡胶止水带。
见下图：五、钢边橡胶止水带施工（一）、接头类型与结构形式结构防水由土工布缓冲层、ECB防水层、施工缝防水及防水混凝土组成。
纵、环向施工缝采用钢边橡胶止水带防水，接头分为普通“一”字型、“十”字型、“T”型接头。
外墙施工缝止水条安装技术交底
一、编制依据《商联中心建筑、结构图》、《混凝土结构工程施工规范》GB 506666-2011 、《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)、《地下防水工程质量验收规范》GB50208-2011、《地下建筑防水构造》10J301、《商联中心（一标段）地下防水施工方案》十六、材料要求止水条：遇水膨胀止水条，规格20mm× 30mm。
十七、主要机具小平铲、扫帚、钢卷尺、剪刀、锤子、毛刷等十八、施工准备（作业条件）1、安装前应对预留槽内尘土杂物清扫干净；表面残留的灰浆硬块及突出部分应清除干净等。
2、基层表面应保持干燥，无积水。
3、橡胶止水条均属易燃品，应单独存放，远离火源，操作时应通风。
五、工艺流程与操作工艺根据地下防水施工方案，遇水膨胀止水条用于地下室穿墙管和地下室水平施工缝（地下二层外墙，地下一、二层顶板梁与外墙交接处水平施工缝等部位除外），采用遇水膨胀止水条（20*30mm）+防水附加层做法。
5.1 工艺流程预留止水条位置→施工缝混凝土表面清理→粘贴遇水膨胀止水条→隐蔽工程验收→下部混凝土浇筑5.2 操作工艺1、预留止水条位置：墙体安装遇水膨胀止水条位置，在支设墙体模板时以预埋木条确定位置，在安装止水条前，必须先将预埋的木条剔凿干净。
2、施工缝混凝土表面清理：将安装止水条前必须将突出预留槽内表面的异物，已硬化的混凝土表面的水泥浮浆等铲平，并将尘土杂物清除干净。
3、粘贴遇水膨胀橡胶止水条：具体做法如下图所示：（ 1）外墙穿墙管防水做法（遇水膨胀止水条+防水附加层）：止水环套管遇水膨胀止水条管道附加层1.5mm厚聚氨酯防水涂料膜遇水膨胀止水条在套管上搭接示意图（2）地下室二外层顶墙板与地下一层外墙交接处的施工缝，使用遇水膨胀止水地条：下一层20mm厚水泥砂浆找平层500mm 宽 1.5mm 厚聚氨酯防水涂料膜附加层1.5mm厚聚氨酯防水涂料膜50mm厚挤塑聚苯板回填土遇水膨胀止水条 20*30mm砼浇筑完后剔凿出一条 40mm 宽， 10mm高的槽，将止水条用水泥浆固定于槽内。
施工缝施工技术交底
施工缝施工技术交底一、引言施工缝是指在建筑物的施工过程中，由于施工顺序或施工方法的需要，在结构、装修或其他方面产生的缝口。
施工缝的处理直接关系到建筑物的安全性和美观度。
为了确保施工缝的质量，提高施工效率，本文将对施工缝的施工技术进行详细的介绍和交底。
二、施工缝的分类根据不同的施工要求和功能，施工缝可以分为以下几类：结构缝、伸缩缝、装修缝和功能性缝。
结构缝用于解决建筑物在运行中由于张力、变形等因素产生的应力集中问题；伸缩缝主要用于解决建筑物由于温度、湿度等外部环境变化引起的结构位移问题；装修缝主要用于装饰面材料之间的连接与固定；功能性缝则是针对具体功能要求而设立的缝口，如声音隔离缝、防水缝等。
三、施工缝的施工技术1. 施工缝的设计和定位在进行施工缝的施工前，需要进行仔细的设计和定位。
首先，根据建筑物的设计要求和结构特点确定施工缝的数量和宽度；其次，根据建筑物的功能和使用要求，确定施工缝的位置，避免将施工缝设置在不易处理的位置，如墙面角部和门窗洞口等。
2. 施工缝的处理材料选择根据施工缝的不同功能和要求，选择相应的处理材料。
通常情况下，结构缝使用聚合物胶水、水泥浆等进行填充和封闭；伸缩缝常使用弹性胶条、橡胶垫等材料进行封闭；装修缝则使用膨胀胶条、填缝剂等材料进行处理。
3. 施工缝的施工工艺（1）清理施工缝：在施工前，需要对施工缝进行清理，将杂物、灰尘等清除干净，以保证施工缝的质量。
（2）施工缝处理材料的预处理：按照处理材料的要求进行预处理，如胶条的浸泡或填缝剂的搅拌等。
（3）施工缝的填充与封闭：根据施工要求，将选定的处理材料填充到施工缝中，并利用专用工具进行整平和修饰，保证处理材料与周围材料的连接紧密。
（4）施工缝的表面处理：根据需要，对施工缝进行表面处理，如刷涂防水涂料、抹灰等。
四、施工缝的质量控制施工缝的质量直接关系到建筑物的安全性和美观度。
为了确保施工缝的质量，需要进行相应的质量控制。
在施工过程中，对各种施工缝的施工工艺进行严格把控，保证施工缝的填充材料、封闭密实度和表面处理的质量。
止水钢板焊接技术交底[大全五篇]
![止水钢板焊接技术交底[大全五篇]](https://img.taocdn.com/s3/m/59176096fc0a79563c1ec5da50e2524de418d053.png)
止水钢板焊接技术交底[大全五篇]第一篇：止水钢板焊接技术交底1施工准备1.1 材料及主要机具：1.1.1 止水钢板：止水钢板的宽度、厚度必须符合设计要求，钢板止水带300mm宽，左右各30mm,上下扳成60度，成型良好。
1.1.2 焊条：焊条的牌号应符合规范要求。
1.1.2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
1.1.2.3焊条必须有出厂合格证。
1.2 作业条件：1.2.1 焊工必须持有有效的证书。
1.2.2电源应符合要求。
1.2.3作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
1.2.4熟悉图纸，做好技术交底。
2 操作工艺地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位采用300x3mm钢板止水带。
钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊（见附图）。
2.1 工艺流程：止水钢板定位→固定→接头焊接→检查验收。
2.1.1止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。
外墙后浇带施工缝止水钢板放在混凝土外墙中间沿竖向设置和每道水平止水钢板交圈焊接严密。
水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
2.1.2采用钢筋焊接固定钢板，不许直接焊接在结构筋上，需在墙水平筋内侧竖向绑扎250mm长附加筋，将止水钢板与此附加筋用短钢筋焊接固定。
短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能超过钢筋网片厚度，以防沿短钢筋形成渗水通道。
短钢筋中心位置应绑扎止水条，以阻断渗水路线。
短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。
2.1.3对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。
一般作法是将钢板止水带范围内的柱箍筋折断，打90度弯钩。
弯钩长度满足双面焊5d,单面焊10d的要求，并与钢板止水带焊接。
遇水膨胀止水条技术交底
6、混凝土浇筑前撕去隔离纸；
三、应注意的质量问题
1、施工缝处混凝土表面一定要保持坚实、平整，不得有砂浆再次找平现象，如有凸、凹、松散部位，应剔至坚实面。
2、止水条不慎短时间湿水时，需及时晾干后方可继续使用，以保证止水效果。
3、整个混凝土施工缝处的止水条要连续不断；止水条搭接头必须满足搭接长度、粘结严密；止水条水平向不得在转角处甩搭接头，竖向甩头需留在较高部位。
四、安全、环保措施
1、安全操作要求
（1）进入施工现场的作业人员必须佩戴安全帽。
（2）施工时应避免立体交叉作业，高处作业必须有可靠的脚手架并满铺脚手板，操作人员必须挂安全带。
2、水平施自粘性，把止水条直接粘贴在施工缝混凝土表面上；
3、竖向施工缝混凝土表面仍利用止水条本身的可粘性粘贴之外，还须沿止水条每隔1000 mm加钉一个水泥钢钉，以协助固定。
4、用滚筒滚压止水条上表面，使止水条与混凝土表面粘结严密、牢固，在钢筋密集部位用瓦刀压实；
技术负责人
交底人
接受人
（3）如作业环境采用辅助增温施工时，严禁使用明火，加温设备必须有专业人员监护。
2、技术安全措施
（1）止水条属化学制品材料，不得与高温热源、明火、水、油及有机溶剂等接触。
（2）该产品具有自粘性，保管和运输中应注意通风、干燥，确保隔离纸完好，防止发生非粘贴时的粘连。
3、环保措施
施工中所产生的废弃止水条、包装隔离纸不得任意丢弃，应在班后及时收集至现场指定的堆放处，并不得与其它固体废弃物、垃圾混放。
技术交底记录
工程名称
施工缝遇水膨胀止水条施工方案
施工缝遇水膨胀止水条施工方案施工缝遇水膨胀止水条是一种新型的止水材料，具有很好的膨胀性能，能够在遇水时迅速膨胀，填充缝隙，阻止水的渗透。
施工缝遇水膨胀止水条广泛应用于建筑工程中，特别适用于防水施工中的管道、墙面、地面等处的止水处理。
以下是一种施工缝遇水膨胀止水条的施工方案。
首先，在进行施工之前，需要对施工现场进行清理和准备工作。
清理施工缝隙，确保表面没有杂物、油污等，保证止水条能够完全贴合墙体。
其次，将施工缝遇水膨胀止水条按照需求的尺寸进行切割。
根据实际情况，可选择矩形或带形的止水条。
然后，用聚氨酯胶水将施工缝遇水膨胀止水条粘贴在施工缝隙中。
在施工缝隙两侧，要确保止水条分别粘贴于墙体表面，以保证止水条与墙体有良好的贴合度。
接下来，用木锤或其他工具轻轻敲打止水条，将其与墙体紧密贴合。
同时，注意控制敲打的力度，以免损坏止水条。
然后，将施工缝遇水膨胀止水条的两端与墙体连接处用聚氨酯胶水进行封闭。
确保止水条的两端与墙体紧密贴合，以防止水从侧面渗透。
最后，完成施工后，需要进行验收和保养。
验收时，应仔细检查施工缝遇水膨胀止水条与墙体之间是否有松动、裂缝等现象。
保养时，应定期对止水条进行检查和维护，如发现损坏或老化的止水条，应及时更换。
除了上述施工方案，还有其他施工缝遇水膨胀止水条的施工方式，例如采用预埋式施工。
预埋式施工是将施工缝遇水膨胀止水条预先埋入混凝土中，在水侵蚀后膨胀阻水，具有更稳定和持久的止水效果。
预埋式施工需要在施工缝隙的两侧设置止水条预埋槽，然后将止水条放入预埋槽中，最后用聚氨酯胶水封闭止水条与预埋槽之间的缝隙。
预埋式施工过程相对复杂，但能够更好地达到止水效果。
总之，无论采用哪种施工方式，都应根据具体情况选择适合的施工缝遇水膨胀止水条，并按照相关的施工方案进行操作，以确保止水效果的达到。
同时，在施工过程中要注意安全措施，遵守相关的施工规范和操作要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编制依据
《商联中心建筑、结构图》、《混凝土结构工程施工规范》GB 506666-2011、《混凝土结构工程施工质量验收规范》GB 50204-2002(2011版)、《地下防水工程质量验收规范》GB50208-2011、《地下建筑防水构造》10J301、《商联中心（一标段）地下防水施工方案》
二、材料要求
止水条：遇水膨胀止水条，规格20mm×30mm。
三、主要机具
小平铲、扫帚、钢卷尺、剪刀、锤子、毛刷等
四、施工准备（作业条件）
1、安装前应对预留槽内尘土杂物清扫干净；表面残留的灰浆硬块及突出部分应清除干净等。
2、基层表面应保持干燥，无积水。
3、橡胶止水条均属易燃品，应单独存放，远离火源，操作时应通风。
五、工艺流程与操作工艺
根据地下防水施工方案，遇水膨胀止水条用于地下室穿墙管和地下室水平施工缝（地下二层外墙，地下一、二层顶板梁与外墙交接处水平施工缝等部位除外），采用
遇水膨胀止水条（20*30mm）+防水附加层做法。
5.1工艺流程
预留止水条位置→施工缝混凝土表面清理→粘贴遇水膨胀止水条→隐蔽工程验收→下部混凝土浇筑
5.2操作工艺
1、预留止水条位置：墙体安装遇水膨胀止水条位置，在支设墙体模板时以预埋木条确定位置，在安装止水条前，必须先将预埋的木条剔凿干净。
2、施工缝混凝土表面清理：将安装止水条前必须将突出预留槽内表面的异物，已硬化的混凝土表面的水泥浮浆等铲平，并将尘土杂物清除干净。
3、粘贴遇水膨胀橡胶止水条：
具体做法如下图所示：
（1）外墙穿墙管防水做法（遇水膨胀止水条+防水附加层）：
遇水膨胀止水条
止水环
套管
管道附加层
1.5mm厚聚氨
酯防水涂料膜
遇水膨胀止水条在套管上搭接示意图
（2）地下二层顶板与地下一层外墙交接处的施工缝，使用遇水膨胀止水条：
4、下一工序混凝土浇筑：遇水膨胀橡胶止水条粘贴完毕，经隐蔽工程验收合格后，揭去止水条表面隔离纸，方可进行下一工序混凝土浇筑。
六、质量要求
1、遇水膨胀橡胶止水条表面不得有开裂、缺胶等缺陷，每1000 mm长止水条表面不得有深度大于2mm、面积大于16 mm²的凹痕、气泡、杂质、明疤等缺陷；尺寸公差应符合下表的要求。
2、主控项目：
（1）止水条有出厂合格证、质量检验报告和进场抽样试验报告，止水条必须符合设计要求。
（2）细部构造做法必须符合设计要求。
3、一般项目：
止水条应粘接牢固、平直，不得有扭曲现象。
七、应注意的问题：
1、该产品属腻子型材料，易变形，其制品断面尺寸规格要求较高，在运输及储存时，不得过高堆放、重压。
2、止水条施工完毕后，应及时进行下一工序的混凝土浇筑。
如确因客观原因导
致混凝土浇筑时间间隔较长时，应及时覆盖保护材料（塑料薄膜等）以防止污染、阳光
长时间照射，避免雨淋、水泡。
3、浇筑下一工序混凝土时，应注意避免混凝土直接冲击止水条，导致止水条位移、脱落，尤其是竖向止水条。
4、在混凝土浇筑过程中，要充分振捣，以免止水条和混凝土结合不良而影响止水效果。
八、安全环保要求
1、进入施工现场严禁吸烟，必须正确佩戴安全帽。
2、高空作业必须正确佩戴安全带并正确使用。
3、混凝土运输车出场前要用水清洗下料斗，禁止沿路遗撒。
车辆夜间禁止鸣笛。
