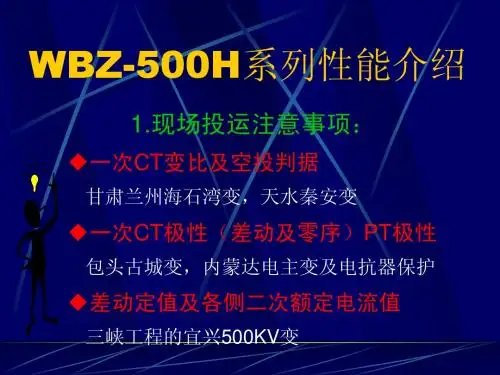

国电南自Q/GDNZ.J.09.44-2002WBZ-500H 微机变压器保护装置技术说明书 使用说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO. LTDWBZ-500H 系列 微机变压器保护装置技术说明书 使用说明书V 2.5国电南京自动化股份有限公司2002 年 12 月*本说明书可能会被修改,请注意最新版本资料 *国电南自技术部监制第一部分 技术说明书目次1 装置概述12 技术参数22.1 工作环境22.2 额定参数22.3 主要技术指标22.4 保护动作精度32.5 绝缘性能32.6 抗电磁干扰43 硬件说明53.1 概述53.2 机箱结构53.3 AC 交流输入模件63.4 AD 转换模件63.5 主 CPU 模件63.6 出口跳闸模件63.7 信号模件63.8 打印管理模件73.9 显示模件74 保护原理84.1 启动算法84.2 差动保护84.3 后备保护114.4 非电量保护174.5 分差保护174.6 短引线保护175 整定值的计算及整定185.1 定值清单185.2 变压器各侧的额定电流 TA 二次电流 Ie185.3 差动保护185.4 分差保护185.5 短引线保护185.6 分差保护215.6 短引线保护22概述1 概述WBZ-500H 型微机变压器保护是在 WBZ-500 基础上发展起来的新一代微机变压器保护 装置采用背插式机箱结构和多 CPU 技术 在保持 WBZ-500 原有成熟的保护原理及算法的基 础上 大大提高了保护的处理速度和抗干扰能力 本保护吸取 WBZ-500 型保护多年的运行经 验 设计合理 实用性强 WBZ-500 微机变压器保护获 2000 年度国家科技进步二等奖本装置适用于 500KV 及以下各电压等级的各类型变压器保护 整套装置由差动保护 后 备保护 非电量保护三个单元组成 既可以差动保护 后备保护分别独立机箱处理 也可差 动保护 后备保护共机箱 主后一体 处理 配置非常灵活 各单元在电气和结构上相对独 立 必需联接处均经光电隔离 各保护功能均由软件实现装置特点 z 采用大屏幕液晶显示 人机界面全部汉化 采用菜单式命令 可显示 15 8 个汉字 八键操作 操作异常简单 z 显示 打印采用单独的 CPU 控制 主 CPU 只进行保护运算 提高了主 CPU 的运算处 理速度 显示与主机采用代码通讯 提高了显示速度 z 跳闸方式可由控制字整定 方便灵活 z 保护配置灵活 可以通过控制字和压板投退保护 压板投退均输出报告 z 整定值 除个别控制字外 均采用十进制显示 操作简单快捷 直观 精度高 范围 广 整定值一经整定便复制三份永久保存 上电时以三取二方式自我校核 直至下次被修改 正常运行时 对整定值将不时的检查 确保无误 z 采用相电流突变和零序电流稳态量启动方式 灵敏度高 抗干扰能力强 z 后备保护配置全面 拥有完善稳定的软件继电器库 保护功能可通过对各继电器库的 调用方便准确的组合 z 带电池保持的存储器和时钟 可保持 10 份带录波数据的报告 事件 且最近一次跳闸 报告不允许被非跳闸报告冲掉 z 通讯方式灵活选择 可采用 RS232/RS485/RS422 口或以太网与变电站综合自动化系统 配合 可实现远方定值修改 事件记录上传 扰动数据上传等 z 装置采用背插式结构和特殊的屏蔽措施 能通过 IEC-255-22-4 标准规定的 极 4KV 10% 快速瞬变干扰试验 IEC 255-22-2 标准规定的 极 空间放电 15KV 接触放电 8KV 静电放电试验 装置具有高可靠度12 技术参数技术参数2.1 工作环境1. 环境温度 2. 相对湿度 3. 大气压力-8 ~40 5%~95% 86~106Kpa2.2 额定参数1. 额定直流电源电压 220V 或 110V 订货注明2. 交流额定电压相电压 100/ 3V 开口三角形 100V 零序电压 300V3. 交流额定电流5A 或 1A 订货注明4. 交流额定频率50Hz 或 60Hz2.3 主要技术指标2.3.1 功率消耗1. 直流回路正常工作时 40W保护动作时 60W2. 交流电流回路 1VA/相3. 交流电压回路 1VA/相2.3.2 过载能力1. 直流电源回路 80%~115%额定电压 连续工作2. 交流电流回路 2 倍额定电流 连续工作20 倍额定电流 工作 10s40 倍额定电流 工作 1s3. 交流电压回路 1.5 倍额定电压 连续工作2.3.3 电流电压回路精确测量范围1 电流精确测量范围 0.04A~100A(CT=5A)0.04A~20A(CT=1A)2技术参数2 交流精确测量范围 0.05V~100V(相电压) 0.15V~300V(间隙电压)2.4 保护动作精度2.4.1 测量元件精度刻度误差2%温度变差在工作环境温度范围内 2%综合误差5%2.4.2 差动保护 以四侧制动为例采用频率为800Hz整组动作时间 差动速断20ms差动30ms动作精度 差速断动作精度误差5%差动及保护精度3%2.4.3 过激磁保护上限 1.45 倍 下限 1.05 倍 定值精度 2%频率跟踪范围 25~75 Hz2.4.4 阻抗保护定值精度 3% 精确工作电流 0.1Ie600 Hz 18ms 25ms(1.5Icp) (1.2Icp)2.5 绝缘性能2.5.1 绝缘电阻 装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V 的兆欧表测量其绝缘电阻值 正常试验大气条件下 各等级的各回路绝缘电阻不小于 100M 2.5.2 介质强度在正常试验大气条件下 装置能承受 50Hz 电压 2000V 历时 1 分钟的工频耐压试验而无 击穿闪络及元件损坏现象 试验过程中 任一被试验回路施加电压时其余回路应互联接地3技术参数2.5.3 冲击电压 在正常试验大气条件下 装置的电源输入回路 交流输入回路 输出回路触点对地 及回路之间 能承受 1.2/50 s 的标准电波冲击电压试验开路试验电压 5kV 2.5.4 耐湿热性能装置能承 GB 7262 第 21 章规定的湿热试验 最高试验温度+40 最大湿度 95% 试验 时间为 48 小时 每一周期历时 24 小时的交变湿热试验 在试验结束前 2 小时内根据 2.3.1 的 要求 测量各导电电路对外非带电金属部分及外壳之间 电气上不联系的各回路之间的绝缘 电阻不小于 1.5 M 介质耐压强度不低于 2.3.2 规定的介质强度的试验电压幅值的 75%2.6 抗电磁干扰2.6.1 脉冲干扰 装置能承受 GB 6162 规定的干扰试验 试验电源频率为 100kHz 和 1MHz 试验电压为共模 2500V 差模 1000V 的衰减振荡波 试验时给被试装置预先施加电源 按 GB 6162 第 3.3 的表所列临界条件叠加干扰试验电压 装置不误动 不拒动 2.6.2 快速瞬变干扰装置能承受 IEC 255-22-4 标准规定的 级 4kV 10% 快速瞬变干扰试验 2.6.3 静电放电装置能承受 IEC 255-22-2 标准规定的 级 空间放电 15kV 接触放电 8kV 静电放电试 验2.7 机械性能2.7.1 振动 装置能承受 GB 7261 中 16.3 规定的严酷等级为 的振动耐久能力试验2.7.2 冲击 装置能承受 GB 7261 中 17.5 规定的严酷等级为 的振动耐久能力试验2.7.3 碰撞 装置能承受 GB 7261 中 18 规定的严酷等级为 的振动耐久能力试验4硬件说明3 硬件说明3.1 概述虽然变压器保护的保护配置不同 原理各异 但主保护及后备保护的硬件系统模式确完 全相同 图 3.1 为装置系统框图 依次包括交流输入模件 AC 模数转换模件 A/D 保 护功能模件 主 CPU 电源模件 POWER 信号模件 SIGN 出口跳闸模件 TRIP 开关量输入模件 DI 打印管理模件 PRINT 显示模件 SCREEN 非电量单元则由中 间继电器﹑时间继电器﹑出口继电器组成交模流数输转入换模模件件保护 CPU RS422/RS485/RS232信出开号口关模跳量件闸输模入件模件RS232RS422 RS232DI TRIP SIGNA/D ACRS232 RS232母线与上位 机通讯调试 键盘显示模板显示 CPU 液晶图 3.1 硬件框图总线RS232 打印管理 CPURS2323.2 机箱结构 本装置外型为 19 英寸 4U 标准机箱结构 采用整面板 背插式结构 整面板上包括大屏幕液晶显示器 全屏幕操作键盘 信号指示灯5背插式结构即插件从装置背后插拔各插座间的连线在整母板上母板位于机箱前部该结构具有以下优点a各插件自带可插拔端子母板上只有保护内部使用的5V15V和24V电压等级回路连线强电弱电完全分开可大大减少外部电磁干扰在弱电侧的耦合增强装置抗干扰能力提高其可靠性和安全性b母板连线按总线方式布置使装置在功能装置上具有很强的灵活性可以根据用户需要扩充或更改装置的功能3.3 AC交流输入模件WBT-101T-E型包括12个电流互感器WBT-101T-F型包括6个电流互感器6个电压互感器100VWBT-101T-G型包括6个电流互感器6个电压互感器3个100V3个300V3.4 AD转换模件本模件包括滤波采样与模/数转换电路设有可以调节零漂和幅值的电位器3.5 主CPU模件主CPU集成了中央处理器CPU GPS对时硬WATCDOG功能运行灯控制功能光电隔离复位四串口通讯功能四串口通讯其中三个为光电隔离一个为RS422/485/232与上位机通信一个为RS422/485与LCD通信一个为RS232与打印机通信一个为RS232非电隔离与模拟终端通信3.6 信号模件每块信号模件可提供3组每组6个信号通过选用不同的继电器型号可实现信号的保持与不保持选择3.7 出口跳闸模件每块出口跳闸模件提供4组每组2付2组每组1副共10付节点用于出口跳闸另用一付不经过启动元件的节点用于启动通风闭锁调压等功能3.8 打印管理模件通过一块打印管理模件的4个RS232通讯口可连接4个CPU实现多个保护之间的打印管理与共享3.9 显示模件采用大液晶显示信息容量多独立CPU控制与主CPU采用RS422串口通讯减少干扰4 保护原理4.1 启动算法微机保护为了加强对软硬件的检查提高装置的动作可靠性往往采用检测扰动的方式决定程序是进行故障处理还是进行自检等工作本装置采取多种方式确保及时的捕捉到系统扰动a相电流突变量启动方式利用扰动时相电流会发生突变的特征判断系统是否发生扰动相电流突变采用周/周比较其表达式│[i(k)-i(k-n)]-[i(k-n)-i(k-2n)]│这里n为每工频周期采样点k为当前采样点该启动元件具备以下特点能够反映各种故障不受负荷电流的影响不反映故障电流的直流分量具有较强的抗干扰能力b零序及差流启动方式针对变压器故障主要为接地故障也为防止转换性故障多条线路相继故障及小匝间故障等情况下相电流突变量启动方式可能失去重新启动能力为此增加零序及差流启动方式作为相电流突变量启动方式的补充4.2 差动保护4.2.1 差动速断保护差动速断保护主要是为了在变压器差动区内发生严重故障时快速切除变压器以确保变压器的安全其动作判据为Id > Idq其中Id 为变压器差动电流IdQ 为差动电流速断保护动作定值 4.2.2 差动保护a) 差动电流算法对于如图4.1所示Y0/Y0/d11变压器模型对于变压器Y 侧以A 相为例1假设CT 仍然按常规三角形接法接入则对应差流为Ida =[•I 1a +•I 2a ]×K H +•I 3a ×K M +•I 4a ×K L2假设CT 全部Y 型接入则对应差流为Ida=[(•I 1a -•I 1b )+( •I 2a -•I 2b )]/1.732×K H +(•I 3a -•I 3b )/1.732×K M +I 4a ×K Lb) 二段折线式比率制动特性判据 在图中Id 差流Iz 制动电流Idmin 最小动作电流 Is1拐点电流 Isd差动速断电流c) 二次谐波制动判据当变压器空投差动区内无故障除后的恢复期间均会产生励磁涌流本判据是计算差流中的二次谐波与基波之比K 21=I 2/I 1并将其与整定值相比较当计算比值大于整定比值时闭锁差动保护K21可任意整定一般按接入取15%20%d)TA断线闭锁保护TA断线闭锁用于判别变压器正常运行时TA回路状况当发现异常时发告警信号并可由软件控制字的投退来决定是否闭锁差动保护常规差动保护为了保证Y/接法变压器电流的平衡一般将Y侧TA接成型而将侧TA接成Y型Y型接法TA断线判别比较简单而接法TA断线类型较多有的难以与故障区别开判断十分复杂对微机保护而言Y/变换完全可由数学运算完成而不必将TA 接为型因此本保护装置建议所有电流互感器均接成Y型这种接法使电流互感器接线简单减少现场TA接错的可能TA断线和故障时电量状态有明显不同TA断线故障电流变化情况仅断线侧电流突变多侧电流突变电流变化趋势由大变小由小变大电流幅值情况Ie Ie从概率角度可知多侧TA断线和故障同时发生的可能微乎其微因此利用上述的区别可以先区分是TA断线还是故障如果是TA断线则通过和以前保存的采样值比较判明断线相一般TA断线的判断仅限于变压器带10%以上的额定负荷运行的工况当发生严重故障时差流比额定电流大此时是发生故障而不是发生TA断线这时不再进行TA断线判别TA断线闭锁回路框图如图4.3所示当判断是TA断线可闭锁保护打印TA断线信息并告警以帮助运行人员及时处理e)五次谐波制动判据由于大型变压器工作磁密接近饱和磁密故很容易过激磁一旦过激磁可能引起差动保护误动为此本装置采用五次谐波闭锁差动保护变压器过激磁时将产生很大的差流差流中通常含有大量的五次谐波用硬软件滤取五次谐波判断五次谐波与基波幅值比K51=I5/I1是否大于整定值当K51大于整定值时将差动保护闭锁K51可任意整定一般不大于38%ID K2K5CT4.3 后备保护以下各保护默认CT极性端靠母线侧4.3.1 阻抗保护本装置配置的阻抗保护为相间阻抗保护阻抗保护功能具有偏移圆特性大方向为阻抗保护指向在整定值中反相偏移整定值通常为3%~5%当整定值为99.99%时为全阻抗保护阻抗保护分别设在变压器高中压侧一般设一段二时限它的动作特性为偏移阻抗圆方向指向变压器偏移量可整定一般5%仅包含一点母线时限1与相邻线路阻抗保护配合跳母联或对侧时限2跳各侧开关阻抗保护电流电压取自保护装设侧的TATV 按0方式接线即 AB 相 Ia-Ib Uab BC 相Ib-Ic Ubc CA 相 Ic-IaUca阻抗保护一个比较突出的问题是防止系统振荡时保护误动作 a) 在启动判据中采用周周比较值进行故障检测使保护装置在纯系统振荡时基本不启动b) 延时在计算阻抗时必须正确选相保护装置中每次阻抗计算均是吸取线电压最小的进行计算这保证了故障发展后装置也能正确进行阻抗保护为调试方便在软件中设选相控制字ZPD6D6两个字节ZP=01 选AB 相 ZP=10 选BC 相 ZP=11 选CA 相 ZP=00 为投运状态选相ZK1ZK24.3.2 过流保护及过流方向保护保护反映变压器电流大小对220kV 及以下变压器高中低三侧均可装设过流保护一般用复合电压闭锁防止误动对双电源端网络和三绕组变压器的高中侧为了尽可能缩小事故范围可以用相间功率方向来选择过流保护动作侧功率方向按90方式接线即IaUbc Ib Uca Ic Uab 规定正方指向母线装置中有专门的软件控制字来控制过流保护是否带方向及方向的指向4.3.3 零序电流及零序方向电流保护装置配置的零序电流保护装设在直接接地的那一侧零序方向电流保护规定正方向指向母线装置中有专门软件的控制字零序电流保护是带有方向及方向的指向对带方向的零序电流保护而言为了正确获取零序电流的方向应取变压器出线的零序电流如果取中性点接地处的零序电流此侧差动区内故障时保护将无法区分零序电流的高压侧低电压AC 相中压侧低电压AC 相低压侧低电压AC 相方向考虑到差动区内故障时差动保护将迅速动作因此用中性点接地处的零序电流来代替变压器出线端的零序电流构成零序电流保护是可行的况且这也有利于TA断线的判断零序功率方向电流电压取得方式有 a3Io=Ia+Ib+Ic 3Uo=Ua+Ub+Uc零序电流自产b 3Io 3Uo=Ua+Ub+Uc零序采用套管CT4.3.4 公共线圈零序电流保护公共线圈零序电流保护装设在自耦变压器的公共线圈上4.3.5 间隙零序保护间隙零序保护装设在中性点经间隙接地的那一侧当间隙被击穿经间隙的电流大于整定值时保护延时跳闸当间隙未被击穿而间隙处零序电压大于整定值时保护延时跳闸以防止过电压危害变压器安全上述两者或门输出间隙闪络也能正确出口间隙零序电流取自保护装设侧中性点间隙TA 电流间隙零序电压取自保护装设侧开口电压4.3.6 过激磁保护过激磁保护装设在不带分接头调压的那一侧反应大型变压器因为电压升高或频率降低而工作在饱和磁密段使变压器励磁电流增大变压器发热严重而损坏过激磁饱和在变压器轻微过激磁时发出告警信号通知运行人员及时处理而在严重过激磁时按整定的反时限跳闸4.3.7 过负荷保护过负荷保护可以装设在高中低侧及公共线圈侧它主要起告警作用提醒运行人员及时调整变压器运行方式避免因过负荷造成变压器的危害本保护一直投入动作时仅发信号4.3.8 低压侧接地保护低压侧绕组为接法一点接地时系统电流无变化系统依然可以运行但已对系统构成潜在的威胁本保护通过对低压侧3Uo 的监视对这种故障给予提示告警必要时延时跳闸164.3.9 断路器失灵保护当保护已经发出断路器出口命令而断路器没有出口时若检测测到变压器仍有电流则启动失灵保护断路器失灵保护的相电流判别及时间元件可由微机保护本身完成也可单独构成4.3.10断路器非全相保护当某相断路器拒跳检测到断路器位置不对应时再检测到变压器有一定的零序电流或负序电流则断路器非全相延时出口并发信号4.3.11 TV 断线保护TV 断线判据I.当Ua+Ub+Uc>8V 且无电流突变即判TV 断线II. 当max{|Ua||Ub||Uc|}<8V 且该系统中max{|Ia||Ib||Ic|}I即判PT 断线17I 对于5A TA 为0.5AI对于1A TA 为0.1ATV 断线时如系统发生扰动阻抗保护可能误动TV断线时装置闭锁阻抗保护4.4 非电量保护非电量保护能够实现主变压器及调压变的轻瓦斯重瓦斯压力释放冷却器故障冷源消失油温线圈温度等保护均由变压器引入相应的接点构成其中重瓦斯压力释放冷却器全停动作于出口并发信号其余仅发信号4.5 分差保护分相差动保护是将变压器各绕组分别作为被保护对象在各绕组端口取电流实现差动保护分相差动保护无须考虑绕组的励磁涌流过励磁等影响分侧差动对相间和单相短路灵敏度高但对匝间短路无保护作用分差保护各侧电流按星型接线差流Ida =I1a+×KH+I2a×KM+I3a×KN 包括差动速断带比率制动的差动保护制动曲线同差动保护KH KM KN 为各侧平衡系数4.6 短引线保护在一个半断路器接线方式中当变压器保护退出运行时用来保护两断路器之间的引线包括差动速断带比率制动的差动保护差流差流Ida =I1a K1+ I2a K2K1K2为平衡系数18 5 整定值的计算及整定5.1 定值清单见调试大纲附录 5.2 变压器各侧的额定电流TA 二次电流Ie5.2.1 额定电流Ie各侧额定电流指额定传输容量下变压器各侧TA二次电流设某三卷变压器其一次接线为Y/Y/-11容量为 S 某侧运行额定电压为Ue TA 变比为N 则相应的TA 二次额定电流Ie 计算如下式Ie =UeNS 31流入差动保护的电流为I=IeKjx2式中Kjx-TA 接线系数当TA 三角形接线时Kjx=3TA 接线为Y 形时Kjx=1 5.3 启动门坎由软件内部规定1相电流突变量启动利用相间电流突变量来启动保护可按照变压器各种区内外故障时都应可靠启动来整定一般IQD=0.2Ie过低易造成频繁启动2零序电流稳态量启动IoQD 按接地侧接地时最小零序电流稳态整定一般IoQD=0.2Ie5.4 差动保护 1差速断电流差动电流选取必须躲过空投变压器时可能产生的最大励磁涌流必须躲过变压器差动区外19端部故障时穿越电流造成的电流不平衡一般IdQ=(3~8)Ie2差动最小动作值Idmin整定差动保护最小动作电流按躲过最大负荷电流条件下流入保护装置的不平衡电流整定一般Idmin=(0.2~0.6)Ie3拐点制动电流Is对于二段式一个拐点一般4比率制动系数比率制动系数 K=Id-IdminIs2-Is1 对于二段式一个比率制动系数一般K=(0.4~0.7) 5谐波制动比 二次谐波制动比K21一般 K21=7%~25% 五次谐波制动比K51一般 K51=10%~38%6高中低压侧平衡系数7差流计算公式对于一次接线YN/YN/-11二次接线为全Y 时差流计算公式IdA=[(Iah-Ibh)×KH+(Iam-Ibm)×KM]/1.732+Ial×KL IdB=[(Ibh-Ich)×KH+(Ibm-Icm)×KM]/1.732 +Ial×KL IdC=[(Ich-Iah)×KH+(Icm-Iam)×KM]/1.732+Icl×KL 对于一次接线YN/YN/二次接线为//Y 即常规接线方法时差流计算公式为IdA=Iah×KH+Iam×KM +Ial×KL IdB=Ibh×KH+Ibm×KM+Ial×KL IdC=Ich×KH+Icm×KM+Ial×KL其中高中低差流平衡系数H Ie HIe KL 22= MIe HIe KL 22=KL Ie H Ie L=2220 5.5 后备保护 5.5.1阻抗保护阻抗值Zs 灵敏角Arg 反向偏移阻抗Nz 5.5.2 过激磁保护过激磁保护反映过激磁的累积效应采用多段折线构成的反时限动作曲线易于过激磁动作特性曲线拟合对本装置而言在得到过激磁倍数后提供对给定反时限动作特性曲线进行分段线性化处理可计算出对应于过激磁倍数N 的动作时间这个动作时间与过激磁反时限动作曲线有一定的误差误差大小与分段线性化区间有关考虑到变压器制造厂家一般只给出几个特殊的过激磁倍数时动作时间同时也考虑到计算时间与反时限动作曲线上的对应时间误差应在一定范围内的要求在制动反时限动作曲线时要求给出过激磁倍数N 从1.10~1.45每隔 0.05对应的动作时间当N 在动作门坎Nt 与1.10之间时保护以N=1.10对应的时间动作实现过激磁保护的关键是得到过激磁倍数N 它可由下式计算N t=U/Ue f/fe 式中U f 为实际运行的电压值频率值fe 为额定频率50HzUe 为该侧的实际额定运行电压在求出N 后首先判断是否超过告警门坎值Nw 如超出但有小于动作门坎21值Nt 经过一定延时在此期间N 必须大于Nw后装置发出过激磁信号如果运行人员没有采取措施而让变压器仍处于过激磁状态则装置延时后再发出告警信号打印过激磁仍在持续的信息并且不断重复这一过程直到变压器恢复正常当N 超过Nt 后保护装置将发出告警信号打印过激磁开始的有关信息同时按照事先整定的如图反时限动作特性动作跳闸其它保护按规程整定5.6 分差保护1额定电流分相差动保护中只与电路有关与磁路无关因此在计算额定电流时只考虑TA 变比的影响不考虑电压等级高压侧额定电流 Ieh = S3*Ueh*Nah中压侧额定电流 Iem =Nah NamIeh 公共绕组额定电流Ien =Nah NanIeh式中S 变压器容量Ueh高压侧额定电压Ieh Iem Ien高压侧中压侧公共绕组额定电流 Nah Nam Nan 高压侧中压侧公共绕组TA 变比2差速断电流差动电流选取必须躲变压器差动区外端部故障时穿越电流造成的电流不平衡一般IdQ=(3~8)Ie3差动最小动作值Idmin 整定差动保护最小动作电流按躲过最大负荷电流条件下流入保护装置的不平衡电流整定一般Idmin=(0.2~0.6)Ie4拐点制动电流Is22对于二段式一个拐点一般Is=(0.5~1.0)Ie5比率制动系数比率制动系数K=Id-IdminIs2-Is1 对于二段式一个比率制动系数一般K=(0.4~0.7) 5.7 短引线保护 1差速断电流差动电流选取必须躲区外端部故障时穿越电流造成的电流不平衡一般IdQ=(3~8)Ie2差动最小动作值Idmin整定差动保护最小动作电流按躲过最大负荷电流条件下流入保护装置的不平衡电流整定一般Idmin=(0.2~0.6)Ie 3拐点制动电流Is对于二段式一个拐点一般4比率制动系数比率制动系数 K=Id-IdminIs2-Is1 对于二段式一个比率制动系数一般K=(0.4~0.7)。
