母联开关不同期合闸导致越级跳闸,开关烧毁
断路器越级跳闸的原因及处理措施的探讨
断路器越级跳闸的原因及处理措施的探讨发表时间：2020-09-29T11:03:26.377Z 来源：《中国电业》2020年第15期作者：杨光义[导读] 一般来说，越级跳闸的形式有多种，比如：主变压器故障越级以及线路故障越级等等。
而越级跳闸的动作行为主要包括变压器故障越级以及线路故障越级跳闸等等。
杨光义新疆金风科技股份有限公司 830000 新疆省乌鲁木齐市摘要：一般来说，越级跳闸的形式有多种，比如：主变压器故障越级以及线路故障越级等等。
而越级跳闸的动作行为主要包括变压器故障越级以及线路故障越级跳闸等等。
对于断路器越级跳闸，必须要找到其根本原因，否则就不能制定有效的处理措施，更加不能将故障有效处理，影响断路器的正常运行，降低运行效率。
因此，要想处理好断路器越级跳闸问题，必须要发现其根本原因，再采取恰当的处理措施，以获得显著的处理效果。
基于此，本文以断路器越级跳闸为研究对象，从断路器越级跳闸的常见类型、断路器越级跳闸的主要原因以及断路器越级挑战故障的有效处理措施三个方面进行详细分析，希望可以为有需要的人提供参考意见。
关键词：断路器越级跳闸；原因；处理措施断路器越级跳闸通常会产生严重的危害，除了会造成停电，也容易发生重大的安全事故。
因此，要想对其进行有效处理，工作人员需要充分认识到其产生的危害，科学分析其形成的主要原因，进而可以制定相应的越级跳闸处理措施，真正做到对症下药，将故障彻底解决。
一、断路器越级跳闸的常见类型（一）线路故障类型的越级跳闸这种类型的越级跳闸，通常是指线路中断路器存在拒分，而且有保护动作，这时如果失灵保护，其就会立刻启动，而且将线路中与母线相连接的所有断路器都切除。
而如果线路中无保护动作，一旦失灵就很难将跳闸启动，其主要原因在于尚未安装失灵保护，这就需要将本站电源对侧的后备保护切除，这时故障切除时间就会延长，主变压器的后备便因为零序过流与负荷闭锁过流而存在动作，其对侧就出现零序三段动作挑战以及距离三段动作跳闸。
开关断路器越级跳闸故障的原因有哪些、处理方法、解决方案
开关断路器越级跳闸故障的原因有哪些、处理方法、解决方案一、开关断路器越极跳闸的原因分析1、主开关负载容量小于分开关负载总和的容量。
2、主开关有漏电保护装置然而分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。
3、两级断路器保护不匹配，尽量使用同品牌的断路器。
4、经常带负荷操作主开关导致触电碳化接触不良后电阻增大电流升高发热跳闸。
5、下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）。
6、断路器老化导致分励脱扣时间变长，要更换一个分励脱扣时间小于上一级开关的分开关。
二、开关断路器要跳闸，必须符合两个条件：1、故障电流大小达到设定值；2、故障电流持续时间达到设定的时间长度，所以要确保断路器不越级跳闸，必须在电流设定值和时间设定值上配合好。
比如说，第一级断路器过流保护定值是700A，持续时间设定值为0.6秒，那第二级断路器过流保护定值就应该按照一定的比例缩小，比如电流定值设为630A，时间设定为0.3秒。
这样的话，如果在第二级断路器的保护内发生故障，不管故障电流有没有达到第一级断路器的定值，因为故障电流持续到0.3.秒的时候就被第二级断路器切断了，达不到第一级断路器的0.6秒，所以第一级断路器就不会跳，也就避免了越级跳闸。
二、防越级跳闸保护解决方案1、保护类型方面，不管是短路故障还是接地故障，都是一样的道理，都是通过电流大小和判断时间长度来错开的。
2、应该说时间上的配合更为重要，因为故障电流很有可能同时满足多级断路器的保护定值大小。
3、断路器的保护定值设定好了，时间我也设置好了，那这样是不是就能保证不越级了呢，不一定，为什么？从设定值来看，像上述的例子，一看就觉得应该能配合了，但是实际来说，断路器完全断开故障电流所需的时间，除了基本的判断时间外，还要加上机械本身的动作时间，这个时间长度因不同厂家设备的性能而异，但因为断路器的保护时间都是毫秒级的，所以这个差异也有可能会影响断路器间的配合。

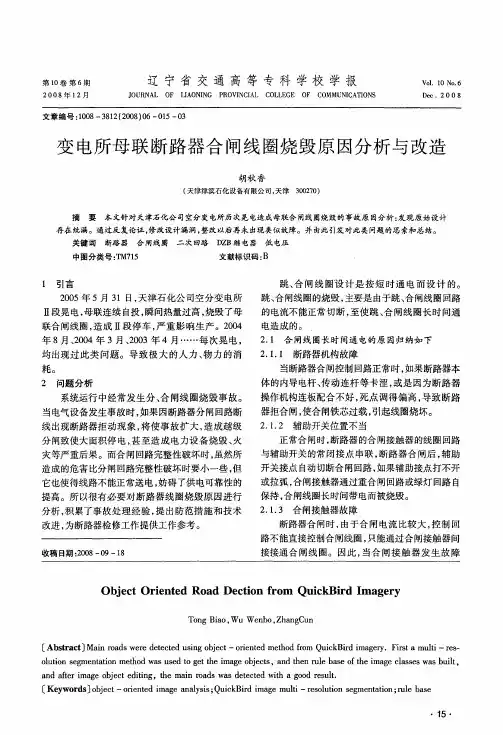

变电所母联断路器合闸线圈烧毁原因分析与改造
Ｄｅ ｃ．２０ ０８
文 章 编 号 ：０ ８— ８ ２ ２ ０ ） ６— １ ｏ １０ ３ １ （ ０ ８ ０ ０５一 ３
变 电所母 联 断路器合 闸线 圈烧毁原 因分析与改造
胡秋 香
（ 天津津滨石化设备有限公司， 天津 ３０ ７ ） ０ ２ ０
摘
要
本文针对天津石化公 司空分 变电所历次晃 电造成母联合 闸线 圈烧毁的事故 原 因分析 ： 现原始 设计 发
路不 能直 接控制 合 闸线圈 ， 能通过 合 闸接 触 器 间 只
灾等严重后果 。而合闸回路完整性破坏时， 虽然所 造成 的危 害 比分 闸 回路 完整 性破 坏时 要小 一些 ， 但
它也 使得 线路 不 能正 常送 电 ， 碍 了供 电可靠性 的 妨
提高。所 以很有必要对断路器线圈烧毁原 因进行 分析 ， 积累了事故处理经验 ， 提出防范措施和技术 改进 ， 为断路器检修工作提供工作参考。
断路 器 合 闸线圈 二次 回路 Ｄ Ｂ继电器 Ｚ 低 电压
存在 纰漏。通过反 复论 证 ， 改设计 漏洞 ， 修 整改 以后再未 出现类似故障。并 由此引发 对此类问题 的思索和总结。
关键 词 中图分 类号 ：Ｍ １ Ｔ ７５ 文献标识码 ： Ｂ
１ 引言
跳 、 闸线 圈设 计是 按短 时通 电而设 计 的。 合
・
１ ・ ５
辽 宁 省 交 通 高 等 专 科 学 校 学 报 时， 不能及时断开 ， 使合闸线圈通电时间过长 ， 烧毁
３ 问题再现
２０ ０８燕
线圈。另外 ， 合闸接触器的线圈电阻变大， 会使合 闸接触器正常通电时吸合力度不够 ， 主触点产生拉
弧， 久而久之， 合闸接触器的主触点接触电阻增大 ， 间接地影响断路器合闸线圈的励磁 电流， 使合闸线 圈的励磁力度不足 ， 铁芯不能正确动作 ， 使线圈过 载， 造成线 圈烧毁 。 来源 ：ｔ ： ｔ ｅ ｃ ． ． ｈ ｐ／ ｅ ．ｎ２ １４合 ｔ ／ｄ 闸电源容量下降， 或者合 闸回路电阻偏大 ， 使合闸 瞬间合 闸线圈两端电压低于 ８ ％Ｕ 。 ０ ｅ ２ ２ 措施 排 查 ． （） １ 将断路器推至试验位 置， 手动合 、 分断路 器 。合 分 良好 ， 卡 涩 现象 ， 无 由此 排 除断 路器 机 械

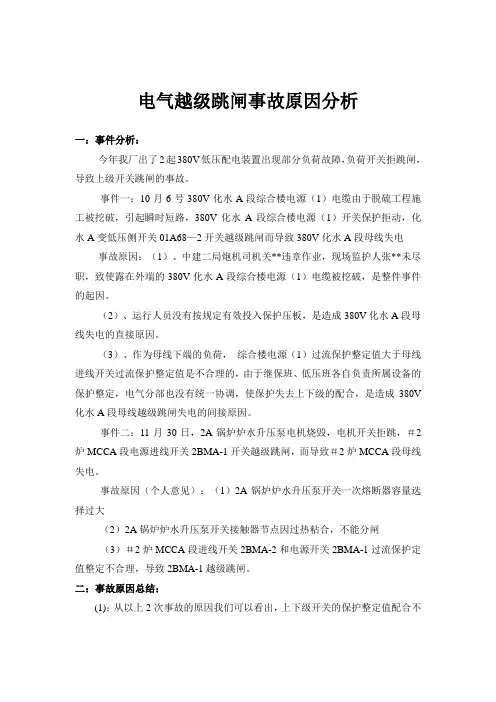

电气越级跳闸事故原因分析

电气越级跳闸事故原因分析一：事件分析：今年我厂出了2起380V低压配电装置出现部分负荷故障，负荷开关拒跳闸，导致上级开关跳闸的事故。
事件一：10月6号380V化水A段综合楼电源（1）电缆由于脱硫工程施工被挖破，引起瞬时短路，380V化水A段综合楼电源（1）开关保护拒动，化水A变低压侧开关01A68—2开关越级跳闸而导致380V化水A段母线失电事故原因：（1）、中建二局炮机司机关**违章作业，现场监护人张**未尽职，致使露在外端的380V化水A段综合楼电源（1）电缆被挖破，是整件事件的起因。
（2）、运行人员没有按规定有效投入保护压板，是造成380V化水A段母线失电的直接原因。
（3）、作为母线下端的负荷，综合楼电源（1）过流保护整定值大于母线进线开关过流保护整定值是不合理的，由于继保班、低压班各自负责所属设备的保护整定，电气分部也没有统一协调，使保护失去上下级的配合，是造成380V 化水A段母线越级跳闸失电的间接原因。
事件二：11月30日，2A锅炉炉水升压泵电机烧毁，电机开关拒跳，＃2炉MCCA段电源进线开关2BMA-1开关越级跳闸，而导致＃2炉MCCA段母线失电。
事故原因（个人意见）：（1）2A锅炉炉水升压泵开关一次熔断器容量选择过大（2）2A锅炉炉水升压泵开关接触器节点因过热粘合，不能分闸（3）＃2炉MCCA段进线开关2BMA-2和电源开关2BMA-1过流保护定值整定不合理，导致2BMA-1越级跳闸。
二：事故原因总结：(1)：从以上2次事故的原因我们可以看出，上下级开关的保护整定值配合不合理，是导致开关越级跳闸的主要原因。
比如事件一中，380V 化水A 段综合楼电源过流保护整定值为15（刻度值）×2（并联）×600/5（CT 变比）=3600A ，时限0.5秒；零序电流保护整定值为130A ；化水A 变低压侧开关本体瞬时过流保护整定位置为1600A 。
下级负荷开关的过流保护整定值比上级母线开关的整定值还高，这是违反了继电保护整定原则的。
