7水平角与竖直角的测量方法详解
普通测量学第三章角度测量
D 138 42 30 318 42 50
A 0 02 00 180 02 12
A 90 01 20 270 01 30 2
B 142 33 00 322 33 00 O C 181 20 40 1 20 50
D 228 42 00 48 42 10 A 90 01 10 270 01 20
2C 平均方向值
2.观测误差：有对中误差，其可采取强制归心或加改 正数的方法消除；目标偏心误差，尽量瞄准目标底部， 计算改正数；照准误差，是偶然误差；读数误差，取 决于仪器读数设备。
3.外界条件的影响
应选择微风多云、空气清晰度好、大气湍流不严重的条 件下观测。
仪
应
满
足
的
轴
线
条
件
照准部水准管的检验与校正
3.6.2
1.检验：将仪器整平后，将照准部旋转180º，
气泡仍居中，说明条件满足。若气泡偏离量
经
超过一格，应进行校正。
纬 仪
2. 校正：先用脚螺旋校正偏离量的一半，再 用校正针拨动水准管校正螺丝使气泡居中。 反复检验校正。
的 检 验
十字丝竖丝垂直于横轴的检验与校正
3.6.2
1.检验：选择高差不大相距约60米的A、B两点，在其
中点安置仪器， A点设标志， B点横放一根直尺，并
使A点、 B尺和仪器的高度大致相同。盘左瞄准A点，
经
固定照准部，纵转望远镜，在B尺读数为B1。盘右操 作读数为B2 。若B1与B2重合，则满足条件，否则计算
纬
视准误差c= ρ·B1B2/4D，若c＞60″时应进行校正。
1.检验：用十字丝中点精确瞄准一点状目标， 固定竖直制动螺旋后，用微动螺旋使望远镜
水平角测量和竖直角测量
水平角测量和竖直角测量水平角测量和竖直角测量1、水平角测量原理安置经纬仪于地面O点，转动望远镜分别照准不同的目标(例如A、B 二点)，就可以在水平度盘上得到方向线OA、OB在水平面上投影的读数a、b，由此即得OA、OB之间的水平角β为β=b-a2、竖直角测量的原理竖直角是同一竖直面内水平方向转向目标方向的夹角。
目标方向高于水平方向的竖直角称为仰角，a为正值，取值范围为0o～+90o；目标方向低于水平方向的竖直角称为俯角，a为负值，取值范围为0o～-90o。
经纬仪在测量竖直角时，只要照准目标，读取竖盘读数，就可以通过计算得到目标的竖直角。
3、水平角测量（测回法）设在O点安置经纬仪，采用测回法测定OA、OB两个方向之间的水平角β。
（1）上半测回(盘左)先瞄准左目标A，得水平度盘读数a1，顺时针转动照准部瞄准右目标B，得水平度盘读数b1，并算得盘左角值：β左＝b1－a1，接着倒转望远镜，由盘左变为盘右。
（2）下半测回(盘右)先瞄准右目标B，得水平度盘读数b2，逆时针转动照准部瞄准左目标A，得水平度盘读数a2，并算得盘右角值：β右＝b2－a2，计算角值时，总是右目标读数 b减去左目标读数a，若b<a，则应加360o。
（3）计算测回角值β：β＝(β左+β右）/2（4）如果还需测第二个测回，则观测顺序同上。
4、竖直角观测竖直角的观测设A点安置经纬仪，测定B目标的竖角，其步骤如下。
盘左瞄准目标B，使指标水准管气泡居中，读取盘左的竖盘读数L，按αL=90o-L算得αL；倒转望远镜，以盘右再次瞄准目标B，使指标水准管气泡居中，读取盘右的竖盘读数R，按αR=R-270O 式算得αR；按αa=(αL+αR)/2 式盘左、盘右取平均，得B目标一测回的竖角回法测测水平角方法1．经纬仪的安置1）松开三脚架，安置于测站点上。
其高度大约在胸口附近，架关大致水平。
2）打开仪器箱，双手握住仪器支架，将仪器从箱中取出置于架关上。
测量学方向观测法测水平角和竖直角测量
实验二方向观测法测水平角和竖直角测量一．实验目的1．把握方向观测法测水平角的方式。
2．把握竖直角测量的方式。
3．弄清归零、归零差、归零方向值、2c转变值的概念。
4．在每一个半测回中，起始方向首末两次读数之差（即归零差）≤18''。
5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。
三．仪器介绍1．构造正面反面正面反面2．键盘功能与信息显示四．测量前的预备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择牢固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。
⑵将垂球挂在三脚架的挂钩上，使脚架头尽可能水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。
⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。
利用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。
通过对中器目镜观看，调整目镜环，使对中分划标记清楚。
⑵调整对中器的调焦手轮，直至地面测量标志中心清楚并与对中分划标记在同一成像平面内。
⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观看地面标志，警惕地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。
⑷再调整脚螺旋，使圆水准器的气泡居中。
⑸再通过光学对中器，观看在面标志中心是不是与对中器中心重合，不然重复（3）和（4）操作，直至重合为止。
⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。
●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。
用长水准器精准整平仪器⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。
调整两个脚螺旋时，旋转方向应相反（如图）。
⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。
⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。
⑷在⑴的位置将照准部转动180°，若是气泡居中而且照准部转动至任何方向气泡都居中，那么长水准器安置正确且仪器已整平。
建筑工程测量 第六讲 水平角、竖直角测量
方向观测法
• 适用：在一个测站上需要观测两个以上方向。
• 步骤：（有四个观测方向）
1）上半测回
选择一明显目标A作为起
B
C
始方向（零方向），用盘
左瞄准A，读取水平度盘读
O
数，顺时针依次观测
A
A、B，C，D，A。
零方向
2）下半测回
倒镜成盘右，逆时针依次观测A， D，C，B，A并读取数值。
B C
零方向
利用盘左、盘右两个位置观测竖直角 ，可以抵消仪器误差对测角的影响，同时也 可以检核观测中有无错误存在。因此，取盘 左、盘右的平均值作为最后结果，即：
一测回内2C互差：J2≤13 " ；J6不作要求。 ③各方向盘左、盘右读数的平均值：
平均值=[盘左读数+（盘右读数±180º）]/2 注意：零方向观测两次，应将平均值再取平均(零方向平均值)。
④归零方向值 将各方向平均值分别减去零方向平均值（括号内），即得各方向
归零方向值。
⑤各测回归零方向值的平均值 同一方向值各测回间互差:J2 ≤ 9" ；J6 ≤ 24" 。

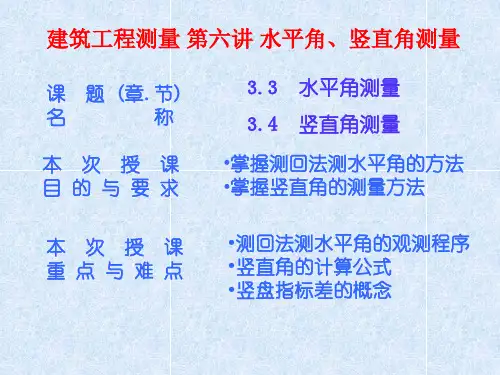

建筑工程测量 第六讲 水平角、竖直角测量
课 题 (章.节)
名
称
本次授课 目的与要求
3.3 水平角测量
3.4 竖直角测量
•掌握测回法测水平角的方法 •掌握竖直角的测量方法
本次授课 重点与难点
•测回法测水平角的观测程序 •竖直角的计算公式 •竖盘指标差的概念
3.4 水平角测量（测回法）
测站 目标 竖盘位置
D
228°42’00” 48°42’10” -10” 228°42’05” 138°40’50” 138°40’42” 47°21’18”

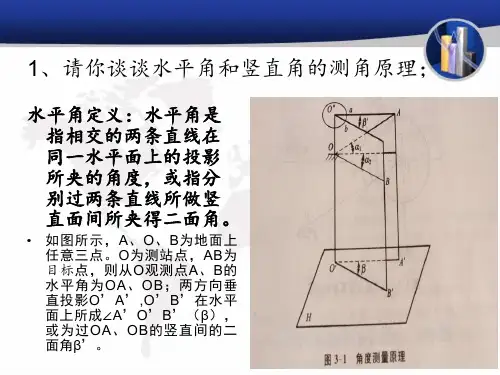

测量水平角原理
水平角定义：水平角是 指相交的两条直线在 同一水平面上的投影 所夹的角度，或指分 别过两条直线所做竖 直面间所夹得二面角。
• 如图所示，A、O、B为地面上 任意三点。O为测站点，AB为 目标点，则从O观测点A、B的 水平角为OA、OB；两方向垂 直投影O’A’,O’B’在水平 面上所成∠A’O’B’（β）， 或为过OA、OB的竖直间的二 面角β’。
误差的影响，根据测回数n，各测回应变换起始方向度盘位置。 起始方向读数变化按照变换 若测回数n=4，则起始方向读数分别为0°，45°，90°，135° 利用复测扳手或拨盘手轮，安置起始方向水平度盘读数。
6.限差 测回法通常有两项限差，即上、下半测回的方向值(角值)之差；各测 回方向值之差；对于不同精度的仪器，有不同的规定限值。
如图A所示，当指标偏离方向与注 记方向相同时，x为正；反之，则x 为负。若仪器存在竖盘指针差，则 竖直角的计算公式与前面不同。
盘左位置，望远镜往上仰，读书减 小，若视数倾斜时的竖盘读书为L， 则正确的竖直角为：
αL=90º-L+X=ɑL+x 如图B所示，盘右位置，望远镜往 上仰，读书增大，若视线倾斜竖盘 读数为R，则正确的竖直角为：
5.计算 ＊计算两倍照准差(2C) 2C=盘左-(盘右±180°) ＊计算各方向平均值 平均读数=[盘左+(盘右±180°)]/2 ＊A方向平均值，填写在括号内 ＊计算归零后的方向值 ＊计算各方向的测回平均值 ＊计算各目标间水平角值
6.限差 ＊半测回归零差 ＊上、下半测回同一方向的方向值之差 ＊各测回的方向差 根据不同精度的仪器有不同的规定
3、什么是竖盘指标差，在测量时如何消除竖 盘指标差；
当视线水平时，竖盘指标水准管气泡居中，竖盘 指标盘左正指在90º，盘右指标指在270º，即指在 90º的整数倍数值上。若视线水平，竖盘指标水准 管气泡居中时，竖盘指标未指在90º的整倍数上， 而与90º整倍数值有一个差值x，这个小差值称为 竖盘指标差

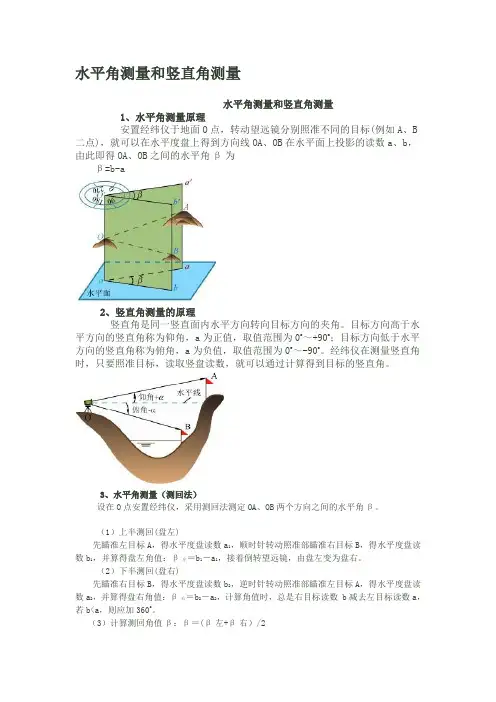

水平角测量和竖直角测量
水平角测量和竖直角测量水平角测量和竖直角测量1、水平角测量原理安置经纬仪于地面O点，转动望远镜分别照准不同的目标(例如A、B 二点)，就可以在水平度盘上得到方向线OA、OB在水平面上投影的读数a、b，由此即得OA、OB之间的水平角β为β=b-a2、竖直角测量的原理竖直角是同一竖直面内水平方向转向目标方向的夹角。
目标方向高于水平方向的竖直角称为仰角，a为正值，取值范围为0o～+90o；目标方向低于水平方向的竖直角称为俯角，a为负值，取值范围为0o～-90o。
经纬仪在测量竖直角时，只要照准目标，读取竖盘读数，就可以通过计算得到目标的竖直角。
3、水平角测量（测回法）设在O点安置经纬仪，采用测回法测定OA、OB两个方向之间的水平角β。
（1）上半测回(盘左)先瞄准左目标A，得水平度盘读数a1，顺时针转动照准部瞄准右目标B，得水平度盘读数b1，并算得盘左角值：β左＝b1－a1，接着倒转望远镜，由盘左变为盘右。
（2）下半测回(盘右)先瞄准右目标B，得水平度盘读数b2，逆时针转动照准部瞄准左目标A，得水平度盘读数a2，并算得盘右角值：β右＝b2－a2，计算角值时，总是右目标读数 b减去左目标读数a，若b<a，则应加360o。
（3）计算测回角值β：β＝(β左+β右）/2（4）如果还需测第二个测回，则观测顺序同上。
4、竖直角观测竖直角的观测设A点安置经纬仪，测定B目标的竖角，其步骤如下。
盘左瞄准目标B，使指标水准管气泡居中，读取盘左的竖盘读数L，按αL=90o-L算得αL；倒转望远镜，以盘右再次瞄准目标B，使指标水准管气泡居中，读取盘右的竖盘读数R，按αR=R-270O 式算得αR；按αa=(αL+αR)/2 式盘左、盘右取平均，得B目标一测回的竖角回法测测水平角方法1．经纬仪的安置1）松开三脚架，安置于测站点上。
其高度大约在胸口附近，架关大致水平。
2）打开仪器箱，双手握住仪器支架，将仪器从箱中取出置于架关上。
水平角与竖直角的测量方法详解
视线水平，竖盘指标水准管气泡居中时： 盘左位置 90˚00’00”´´ 盘右位置 270˚00’00”´´
11
竖直度盘得注记形式有两种：
270˚
180˚
0˚
90˚
270˚
0˚
180˚
90˚
顺时针方向注记
逆时针方向注记
12
二、竖直角的计算
顺时针注记：
270° α
180°
0°
90°
盘左位置
90°
90°
0°
180°
270° x
盘右位置
α
R (270 x)
αR R
x
α
R x (2)
(1)-(2) →
x 1 ( ) 1 (L R 360)
2R
L
2
(1)+(2) →
1 2
(
L
R)
1 (R L 180) 2
取平均值可以消除竖盘指标差的影响。
测角前，将望远镜大致水平，观察竖盘读数， 首先确定视线水平时的读数；然后上仰望远镜：
若读数增加，则垂直角的计算公式为：
瞄准目标时竖盘读数 视线水* 平时竖盘读数
若读数减少，则垂直角的计算公式为：
视线水平时竖盘读数 瞄准目标时竖盘读数
15
三、竖盘指标差
概念：
当视准轴水平、竖盘指标水准管气泡居中时，竖盘读 数应不是90˚的整数倍(90°或270°)，而偏离一个角
是水平角观测的基本方法。
方向观测法
2
1.安置仪器
aL a右
2.盘左位置
观测目标D
3.盘右位置
测站点O
建筑工程测量-第三章-角度测量
❖ 其目的是使仪器的竖轴铅垂于控制点，其误差不 大于2mm。经纬仪中有用专用垂球来实现对中，也 有用光学对中器来实现的。
❖ （二）整平；
❖ 光学经纬仪的粗平与水准仪完全相同。但精平却 不同，它使用单根水准管来通过相互垂直调平来实 现。如下好仪器后，松开照准部和望远镜的制动螺
❖ 2、利用竖盘水准管微动螺旋，使竖盘指标水准管 气泡居中。
❖ 3、读取竖盘的读数L，并记录； ❖ 竖角a左=L—90°（其正负之别应符合实际情况） ❖ 4、望远镜处于盘右，读竖盘读数R；
❖ a右=270 °-R
❖ 竖盘的起始读数是个整数（90°或270°）， 但由于安装、搬运震动等，竖盘指标不一定 在正确位置，而产生指标差。
❖ （一）测回法； ❖ 如下图所示，用测回法测∠AOC：
❖ 1、盘左位置（即正镜）：观测者面对望远镜，竖直度盘在 望远镜的左侧。
❖ 测量目标点A，瞄准——读数，得a左A,并记录。同理， 测得a左C；并记录。
❖ β左=a左C—a左A ❖ 2、盘右位置（即倒镜）：竖直度盘在望远镜的右侧； ❖ 同理测得a右C、a右A，并记录。 ❖ β右=a右C—a右A ❖ 注：计算水平角时，总是右目标的读数减左目标读数，因
❖ 1、水平度盘度盘；
❖ 水平度盘是在圆盘上刻在一周0度~360度顺时针 注记的分划线。每格为1度或0.5度，用来测量水平 角。
❖ 2、竖直度盘；
❖ 竖直度盘用来测竖直角。在圆盘上有一圈 顺时针向（或逆时针向）的注记的分划线， 每格为10'、 30'或20' 。
❖ 竖直度盘在仪器横轴一端，随望远镜一 起转动，而用来进行竖盘读数的指标则 不动，它只能通过竖盘水准管微动螺旋 作微小转动，以竖盘水准管气泡居中为 正确位置。
经纬仪原理及角度测量方法
经纬仪原理及角度测量方法内容：理解水平角、竖直角测量的基本原理；掌握光学经纬仪的基本构造、操作与读数方法；水平角测量的测回法和方向观测法；掌握竖盘的基本构造及竖直角的观测、计算方法；掌握光学经纬仪的检验与校正方法；了解水平角测量误差来源及其减弱措施及电子经纬仪的测角原理及操作方法。
重点：光学经纬仪的使用方法；水平角测回法测量方法；竖直角测量方法；难点：光学经纬仪的检验与校正。
§ 3.1 角度测量原理角度测量(angular observation) 包括水平角(horizontal angle) 测量和竖直角(vertical angle) 测量。
一、水平角定义从一点出发的两空间直线在水平面上投影的夹角即二面角，称为水平角。
其范围：顺时针0°～360°。
二、竖直角定义在同一竖直面内，目标视线与水平线的夹角，称为竖直角。
其范围在0°～±90°之间。
如图当视线位于水平线之上，竖直角为正，称为仰角；反之当视线位于水平线之下，竖直角为负，称为俯角。
§ 3.2 光学经纬仪（optical theodolite ）经纬仪是测量角度的仪器。
按其精度分，有DJ6 、DJ2 两种。
表示一测回方向观测中误差分别为6"、2"。
一、DJ6 光学经纬仪的构造DJ6 光学经纬仪图1、照准部(alidade)2、水平度盘(horizontal circle)3、基座(tribrach)二、J6的读数方法1、J6 经纬仪采用“分微尺测微器读数法”，分微尺的分划值为1ˊ，估读到获0.1ˊ( 即：6") 。
如图，水平度盘读数为：73°04ˊ24"。
2、“ H ”——水平度盘读数，“ V ”——竖直度盘读数。
三、J2 光学经纬仪的构造如图与J6 相比，增加了：1、测微轮——用于读数时，对径分划线影像符合。
2、换像手轮——用于水平读数和竖直读数间的互换。
水平角与竖直角的测量方法课件
不确定度
根据误差分析，给出测量结果的 不确定度。
误差修正与补偿
系统误差修正
通过系统性修正方法，如加常数、乘常数等，消 除系统误差。
随机误差补偿
通过随机补偿方法，如引入随机噪声、加权平均 等，降低随机误差的影响。
提高测量精度
采取有效措施，如提高仪器精度、规范操作流程 、选择合适的测量环境等，提高测量精度。
04
水平角与竖直角的测量应用实 例
测量应用一：地形测量
总结词
水平角和竖直角的测量在地形测量中发挥着重要作用。
详细描述
地形测量是通过对地形地貌、地物等进行勘测、调查、编绘而形成的一种测绘工 作。在实地测量过程中，利用水平角和竖直角可以确定点的位置和高度，进而绘 制出地形图。
测量应用二：建筑测量
总结词
详细描述
航空摄影测量是一种利用航空器拍摄地面照片，通过对照片进行解析得到地形信息的方法。在解析过 程中，需要利用水平角和竖直角来确定每张照片的空间位置和姿态，进而得到准确的测量结果。
测量应用四：海洋测量
总结词
在海洋测量中，水平角和竖直角的测量 对于确定水下地形和海洋地貌的位置和 形态具有重要意义。
VS
详细描述
海洋测量是对海洋底部的地形、地貌、水 深等进行勘测的一种测绘工作。在测量过 程中，利用水平角和竖直角可以精确确定 海底地形和地貌的位置和形态，为海洋资 源的开发和环境保护提供数据支持。
05
水平角与竖直角的测量实验与 实习建议
实验目的与要求
掌握水平角与竖直角 的测量方法与原理
培养实验操作技能和 数据处理能力
5. 数据处理与误差分析
04
6. 实验总结与讨论
实习建议与注意事项
角度测量的原理及其方法讲解
角度测量的原理及其方法角度测量原理一、水平角测量原理地面上两条直线之间的夹角在水平面上的投影称为水平角。
如图3-1所示，A、B、O为地面上的任意点，通OA和OB直线各作一垂直面，并把OA和OB分别投影到水平投影面上，其投影线Oa和Ob的夹角∠aOb，就是∠AOB的水平角β。
如果在角顶O上安置一个带有水平刻度盘的测角仪器，其度盘中心O′在通过测站O点的铅垂线上，设OA和OB两条方向线在水平刻度盘上的投影读数为a1和b1，则水平角β为：β= b1 - a1(3-1)二、竖直角测量原理在同一竖直面内视线和水平线之间的夹角称为竖直角或称垂直角。
如图3-2所示，视线在水平线之上称为仰角，符号为正；视线在水平线之下称为俯角，符号为负。
图3-1 水平角测量原理图图3-2 竖直角测量原理图如果在测站点O上安置一个带有竖直刻度盘的测角仪器，其竖盘中心通过水平视线，设照准目标点A时视线的读数为n，水平视线的读数为m，则竖直角α为：α= n - m (3-2)光学经纬仪一、DJ6级光学经纬仪的构造它主要由照准部(包括望远镜、竖直度盘、水准器、读数设备)、水平度盘、基座三部分组成。
现将各组成部分分别介绍如下：１．望远镜望远镜的构造和水准仪望远镜构造基本相同，是用来照准远方目标。
它和横轴固连在一起放在支架上，并要求望远镜视准轴垂直于横轴，当横轴水平时，望远镜绕横轴旋转的视准面是一个铅垂面。
为了控制望远镜的俯仰程度，在照准部外壳上还设置有一套望远镜制动和微动螺旋。
在照准部外壳上还设置有一套水平制动和微动螺旋，以控制水平方向的转动。
当拧紧望远镜或照准部的制动螺旋后，转动微动螺旋，望远镜或照准部才能作微小的转动。
２．水平度盘水平度盘是用光学玻璃制成圆盘，在盘上按顺时针方向从0°到360°刻有等角度的分划线。
相邻两刻划线的格值有1°或30′两种。
度盘固定在轴套上，轴套套在轴座上。
水平度盘和照准部两者之间的转动关系，由离合器扳手或度盘变换手轮控制。
角度测量原理及操作步骤
测回
上半测回/下半测回 一个测回/多个测回
配盘
度盘变换手轮
二、水平角测量方法
一、经纬仪的整置 1、对中：使水平度盘中心与地面点标志中心在同一铅垂线上。 （1）垂球法 （2）光学对点器法 2、整平：使经纬仪竖轴处于铅垂线方向。
经纬仪置平
3、用脚螺旋使经纬仪精确整平； 4、在架头上平移仪器，使仪器精确对中； 5、重复第3、4步，达到精确对中和整平。
大花杆、小花杆和觇标
经纬仪的十字丝分划板
瞄 准
瞄 准
瞄 准
二、水平角测量方法
1、测回法
适用于观测两个方向之间的单角
2、方向法（全圆测回法）
适用于观测两个以上的方向
基本概念
盘左和盘右
平均读数
=[左+(右 ±180)]/2
(0 01 15) 0 01 09 71 52 03
145 30 48 210 12 09
0 01 21 (90 01 26)
90 01 21 161 52 03 235 30 51 300 12 21 90 01 30
归零后方 向值
0 00 00 71 50 48 145 29 33 210 10 54
3、观测步骤 一测回 （1）上半测回(盘左)：1、2、3、4、1 （2）下半测回(盘右)：1、4、3、2、1
4、记录与计算
三、测回法测量水平角
(1)测回法的步骤
1、盘左位置，瞄准左边的目标A点。配置度盘 在0度或稍大于0度，读数 记于手簿。 2、顺时针旋转望远镜，瞄准右边的目标B点， 读数 记于手簿。
竖盘指标差
盘左
α左=90°－(L －i)
测量学第三章 角度测量1
测水平角 用双丝夹 粗目标
测竖直角 用横丝切 目标顶部
三、读数
方法： ①打开采光反光镜，使 读数窗光线均匀； ②调焦使读数窗分划清晰 （注意消除视差）； ③按不同的测微器直接 读取水平、竖直度盘 读数（度、分、秒，秒为估读且为6的倍数）。
水平角：215˚06＇ 48 " 竖直角： 78˚52＇ 00 "
一测回竖直角：
逆时针注记竖盘
刻划：目镜180° ，物镜0°
盘左: 盘右: αL= L－ 90° （上半测回） αR= 270°－R（下半测回） α =（αL+αR）/2 =（L－R+180°）/2 （L、R分别为盘左、盘右竖盘读数）
一测回竖直角：
竖直角计算的通用公式：
（1）当望远镜视线往上仰，竖盘读数增加时： α=瞄准目标时的读数 － 视线水平时的常数 （２）当望远镜视线往上仰，竖盘读数减小时： α=视线水平时的常数－瞄准目标时的读数 对不同注记形式的度盘 ，首先应正确判读 视线水平时的常数，且同一仪器盘左、盘右 的常数差为180˚。
测回法观测手簿 目 水平度盘读数 半测回角值一测回角值 各测回角值 备 测站 竖盘 标 ˚ ＇ " ˚ ＇ " ˚ ＇ " ˚ ＇ " 注 表3.1
左 第一 测回 O
M 0
00
36 48
N 68 42 右 M 180 00 N 248 42 M 90 10
68 42 12 68 42 09 68 42 06 68 42 15 68 42 18 68 42 21 68 42 24
表3.2
测 站
1
方向观测法观测手簿
水平度盘读数 盘左 盘右
2c
5
全站仪竖直角测量
根据测量任务要求，设置全站仪的测量参数 ，如单位、坐标系统、高程系统等。
检查仪器状态
检查全站仪电池电量、内存空间等，确保仪 器能够正常工作。
对ቤተ መጻሕፍቲ ባይዱ整平
通过调整三脚架和仪器上的水平气泡，使全 站仪精确对中并整平。
观测过程中注意事项
保持稳定
在观测过程中，要保持全站仪稳定不 动，避免触碰仪器导致误差。
电子系统故障
电路板、传感器等部件损坏或老化，可能导致仪器无法启动、数 据显示异常等问题。
机械系统故障
仪器内部机械部件磨损、松动或损坏，可能影响仪器的稳定性和 测量精度。
故障排除流程和方法介绍
光学系统故障排除
首先清洁镜头，检查目镜和物镜是否有损坏，如有需要及时更换 。
电子系统故障排除
检查电源线是否插好，尝试重启仪器。如果问题依旧，可能需要请 专业人员进行电路板维修或更换部件。
等，并采取相应措施进行修正。
观测误差
02
分析观测过程中可能出现的误差，如照准误差、读数误差等，
通过改进观测方法和提高观测技能来减小误差。
外界条件影响
03
考虑温度、气压、湿度等外界条件对测量结果的影响，并采取
相应措施进行修正。
质量评价指标体系建立
精度指标
制定全站仪竖直角测量的 精度指标，包括测角精度 、测距精度等，用于评价 测量结果的准确性。
光学系统原理与特点
望远镜光学系统
采用高质量透镜和棱镜 ，确保光线传输的准确
性和稳定性。
调焦机构
使望远镜能够在不同距 离上清晰地成像。
补偿器
自动或手动补偿因仪器 倾斜而引起的误差。
滤光片
根据测量需要选择不同 的滤光片，以减少光线
全站仪竖直角测量
经验二
加强团队协作与沟通。 全站仪竖直角测量需要 多个部门和人员的密切 配合，因此应加强团队 协作与沟通，确保测量 数据的准确性和及时性
。
启示一
注重技术创新与升级。 随着科技的不断发展， 全站仪竖直角测量技术 也在不断进步，应注重 技术创新与升级，提高
测量精度和效率。
启示二
拓展应用领域与范围。 全站仪竖直角测量技术 不仅应用于水利工程领 域，还可拓展至建筑、 交通、矿山等多个领域 ，应积极探索其在不同
如遇到大风、雨雪等恶劣天气，应暂 停观测，以免损坏仪器或影响测量精 度。
误差识别与修正
了解并掌握各种可能的误差来源，如仪器误差、人为误 差、环境误差等。
对于无法消除的误差，应采取合理的数学方法进行修正 和补偿，以提高测量精度。
在观测过程中，采用多种方法进行对比和校验，及时发 现并修正误差。
在数据处理和分析阶段，应对观测数据进行严格的质量 控制和筛选，确保数据的准确性和可靠性。
水利工程监测
在水利工程运行过程中，需要对大坝、水库等建筑物进行 变形监测，通过全站仪测量各个监测点的竖直角和水平角 ，可以及时发现建筑物的变形情况。
全站仪简介与功能
全站仪简介
全站仪是一种集光、机、电为一体的高技术测量仪器，具有测量精度高、操作简便、自 动化程度高等特点。它采用电子测距技术，能够同时测量水平角、竖直角和斜距等参数
05
全站仪竖直角测量案例分析
水利工程中实际应用案例
1 2 3
水库大坝变形监测
在大坝变形监测中，全站仪竖直角测量能够准确 获取大坝各点的垂直位移数据，为评估大坝安全 性提供重要依据。
河道治理工程测量
在河道治理工程中，通过全站仪竖直角测量，可 以实时监测河道岸线的变化情况，为制定有效的 治理方案提供数据支持。
角度测量和距离测量（水平角与竖直角测量原理经纬仪和全站仪构造）
光学经纬仪
● DJ6经纬仪
● T2经纬仪
• 基本结构与光学经纬 仪相同；操作方法也 基本相同。
• 用微电子技术自动取 得度盘的读数，
• 从而可以经微电脑进 一步加工计算
●电子经纬仪
照准部
照准部(水平)：制动、微动 望远镜(竖直)：制动、微动 圆水准器： 8/2mm； 管水准器：30 /2mm 望远镜：倒像，2630倍， 目镜调焦，物镜调焦， 粗瞄准器，十字丝 读数显微镜 竖盘部分 光学对点器 复测扳手或度盘变换器
整平——使仪器纵轴铅垂，水平度盘与横
整平
轴水平，竖盘位于铅垂面内。整平误差<1格。
3
3
1
2
1
2
气泡居中，1、2等高
气泡居中，3与1、2等高
•用左手大拇指法则，转动脚螺旋，调节水准管气泡居中(反复)。
•一测回观测过程中，不得再调气泡。
光学对中步骤：对准、调平、整平、对中 光学对中步骤
•打开三脚架，装上经纬仪； •固定三脚架一脚，双手持脚架另
钢尺量距的一般方法
1) 平坦地面的距离丈量 先量整尺段长，最后量余长。 DAB=n×尺段长+余长
丈量结果： S nl0 l D s2 h2
需往、返丈量，返测时应重新定线。
水平角：过一点到两个目标的方向线垂直投影到水平面上所成的夹角。
顺时针00~3600
水平度盘
也可看成是包含BA、BC视线
的两个铅垂面之间的两面角。
a
A
c
B
0
270
90
C
180
a
c
计算公式
=右(终)边c-左(始)边a 当c≥a时 β= c – a 当c<a 时 β= c+3600 – a
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五节 竖直角观测
复习：竖直角的概念
+a -a
O
水平视线
B
A
竖直角的用途
• 1) 倾斜距离化算为水平距离 •D=Scosα
• 2) 三角高程计算
hAB=Ssinα+i-v
HB=HA+hAB
一、竖直度盘构造
竖盘随望远镜在竖直面内转动而转动，用于 读数的竖盘指标不动
如果不够减，则应在右目标的读数上加上360˚， 再减去左目标的读数，决不可以倒过来减。
对一个角度观测多个测回时：
为了减弱度盘分划误差的影响，各测回在盘左位 置观测起始方向时，需要起始方向安置水平度盘读数。
安置起始方向水平度盘读数的办法：
根据测回数n，以180˚/n的差值，进行水平度盘读 数的安置。
注意：
每次读数前必须使竖盘指标水准管气泡 居中。
采用了竖盘指标自动归零装置的经纬仪， 整平，瞄准目标后，打开自动补偿器。
实习六 测回法观测水平角
一、实验目的： 进一步掌握经纬仪的操作； 掌握测回法观测水平角的记录及计算。 二、实验要求 1.每人至少测两测回；每人的站点不相同； 2.光学对中误差小于1mm， 水准管气泡偏离不超过一格； 3.第一测回对0o，其他测回改变180o/n； 4.上、下半测回角值差不超过40″， 各测回角值差不超过36″； 5.照准时应尽量照准观测目标的底部。
第四节 水平角的测量方法
主要有：
观测两个方向之间的单角， 是水平角观测的基本方法。
测回法
方向观测法
1.安置仪器
aL a右
2.盘左位置
观测目标D
3.盘右位置
测站点O
。 盘左半测回（也称上半测回）,βL = bL-aL 盘右半测回（也称下半测回）,β右=b右- a右
一测回
观测目标B
对于DJ6型光学经纬仪，如果上、下两 半测回角值之差不大于±36″，即|βL— βR|≤36″，认为观测合格。
当竖盘指标水准管气泡居中时，竖盘指标所 处的位置称为正确位置。 竖盘特点
视线水平，竖盘指标水准管气泡居中时： 盘左位置 90˚00’00”´´ 盘右位置 270˚00’00”´´
竖直度盘得注记形式有两种：
270˚ 180˚ 0˚ 270˚
0˚
180˚
90˚
90˚
顺时针方向注记
逆时针方向注记
二、竖直角的计算
1 1 x ( R L ) ( L R 360) 2 2
取平均值可以消除竖盘指标差的影响。
指标差互差的限差，DJ2型仪器不得超过 ±15″； DJ6型仪器不得超过±25″。
四、竖直角的观测
1.安置仪器 2.盘左观测(aL) 3.盘右观测(aR) 4.计算
B
O A
*
*
竖直角观测手簿
可取上、下两半测回角值的平均值作为一测 回角值β。即
1 ( L R ) 2
测回法观测手簿
测站 竖 盘 位 置 目 标 水平度盘读数
° ′ ″
半测回角值 一测回角值
° ′ ″ ° ′ ″
各测回平均值
° ′ ″
O
左
右
第一测回
左 O 第二测回 右
D B D B D B D B
0 98 180 278 90 188 270 8
01 20 01 21 01 20 00 20
30 48 42 12 06 36 54 36
98 19 18 98 19 24 98 19 30 98 19 30 98 19 30
98 19 36
98 19 42
注意!
由于水平度盘是顺时针刻划注记的，所 以计算水平角时:
总是用右目标的读数减去左目标的读数。
270° 180° 90° x 0°
α αL
盘左位置
x α L
(90 x) L L x (1)
α
顺时针
90° 0° 180°
270°
x
αR 盘右位置 x α
R
R (270 x) R x (2)
(1)-(2) →
1 1 (1)+(2) → ( L R ) ( R L 180) 2 2
三、竖盘指标差
概念：
当视准轴水平、竖盘指标水准管气泡居中时，竖盘读 数应不是90˚的整数倍(90°或270°)，而偏离一个角 度值x ,该偏离值x即为竖盘指标差 x.
竖盘指标差的计算公式：
1 1 x ( R L ) ( L R 360) 2 2 x本身有正负号，一般规定： 当竖盘指标偏移方向与竖盘注记方向一致时，x 取正号，反之x取负号。
顺时针注记：
270° 180° 90° 0° α 盘左位置 L
盘左位置：
α
90 L
L
盘右位置：
R 270
R
90° 0°
α
180°
α 270° 盘右位置 R
一测回垂直角：
1 ( ) 2
L R
逆时针注记的竖盘垂直角的计算公式为：
L 90 270 R
目 竖盘 竖盘读数 测站 标 位置 ° ′ ″ O O A B 左 右 左
半测回 一测回 指标差 垂直角 垂直角 ″ °′″ °′″
-36 -5 22 36 -5 23 12 +8 47 24 -45 +8 46 39
备 注
95 22 00 -5 22 00 264 36 48 81 12 36
右 278 45 54 +8 45 54
L R
1 ( L R ) 2
规律
测角前，将望远镜大致水平，观察竖盘读数， 首先确定视线水平时的读数；然后上仰望远镜：
若读数增加，则垂直角的计算公式为：
瞄准目标时竖盘读数 视线水平时竖盘读数 *
若读数减少，则垂直角的计算公式为：
视线水平时竖盘读数 瞄准目标时竖盘读数
