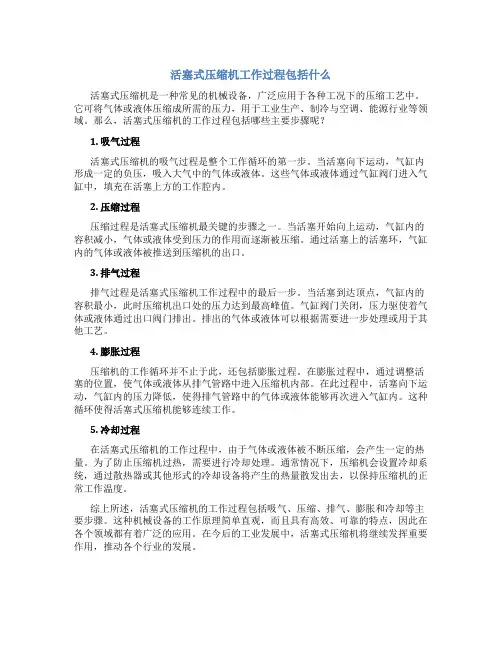

活塞式压缩机工作过程包括什么

活塞式压缩机工作过程包括什么

活塞式压缩机工作过程包括什么活塞式压缩机是一种常见的机械设备,广泛应用于各种工况下的压缩工艺中。

它可将气体或液体压缩成所需的压力,用于工业生产、制冷与空调、能源行业等领域。

那么,活塞式压缩机的工作过程包括哪些主要步骤呢?1. 吸气过程活塞式压缩机的吸气过程是整个工作循环的第一步。

当活塞向下运动,气缸内形成一定的负压,吸入大气中的气体或液体。

这些气体或液体通过气缸阀门进入气缸中,填充在活塞上方的工作腔内。

2. 压缩过程压缩过程是活塞式压缩机最关键的步骤之一。

当活塞开始向上运动,气缸内的容积减小,气体或液体受到压力的作用而逐渐被压缩。

通过活塞上的活塞环,气缸内的气体或液体被推送到压缩机的出口。

3. 排气过程排气过程是活塞式压缩机工作过程中的最后一步。

当活塞到达顶点,气缸内的容积最小,此时压缩机出口处的压力达到最高峰值。

气缸阀门关闭,压力驱使着气体或液体通过出口阀门排出。

排出的气体或液体可以根据需要进一步处理或用于其他工艺。

4. 膨胀过程压缩机的工作循环并不止于此,还包括膨胀过程。

在膨胀过程中,通过调整活塞的位置,使气体或液体从排气管路中进入压缩机内部。

在此过程中,活塞向下运动,气缸内的压力降低,使得排气管路中的气体或液体能够再次进入气缸内。

这种循环使得活塞式压缩机能够连续工作。

5. 冷却过程在活塞式压缩机的工作过程中,由于气体或液体被不断压缩,会产生一定的热量。

为了防止压缩机过热,需要进行冷却处理。

通常情况下,压缩机会设置冷却系统,通过散热器或其他形式的冷却设备将产生的热量散发出去,以保持压缩机的正常工作温度。

综上所述,活塞式压缩机的工作过程包括吸气、压缩、排气、膨胀和冷却等主要步骤。

这种机械设备的工作原理简单直观,而且具有高效、可靠的特点,因此在各个领域都有着广泛的应用。

在今后的工业发展中,活塞式压缩机将继续发挥重要作用,推动各个行业的发展。

活塞式制冷压缩机理想工作过程

活塞式制冷压缩机理想工作过程

活塞式制冷压缩机理想工作过程
活塞式制冷压缩机是一种常见的压缩机类型,广泛应用于空调、制冷设备等领域。

本文将介绍活塞式制冷压缩机的理想工作过程。

活塞式制冷压缩机的理想工作过程分为四个步骤:吸入、压缩、冷却和排出。

首先是吸入阶段。

在吸入阶段,活塞向下运动,扩大了气缸内的容积。

随着容积的增大,外界空气以低压进入气缸内,形成吸入气体。

同时,进气阀门打开,有利于气体的吸入。

接下来是压缩阶段。

在压缩阶段,活塞向上运动,减小了气缸内的容积。

气体在此过程中被压缩,温度和压力逐渐增加。

进气阀门关闭,以防止气体的逆流。

然后是冷却阶段。

在冷却阶段,压缩的气体进入冷凝器。

在冷凝器中,通过散热器的冷却,气体的温度降低,通过与周围环境的热交换,将热量散发到外部。

最后是排出阶段。

在排出阶段,冷却后的气体进入膨胀阀。

膨胀阀的作用是控制气体的流量,并将气体导入蒸发器。

在膨胀器中,气体通过蒸发过程吸收蒸发器内的热量,从而降低蒸发器内的温度。

通过这样的一系列过程,活塞式制冷压缩机将工质从低温低压状态转变为高温高压状态。

这样的状态将有利于制冷系统的运行。

需要注意的是,上述过程是基于理想条件下的描述。

实际情况中,压缩机的工作过程可能受到不同因素的影响,如摩擦、压力损失等。

因此,在实际工作中需要对这些因素进行考虑和优化,以提高制冷系统的效率和性能。

活塞式制冷压缩机是一种重要的制冷设备。

了解其理想工作过程有助于我们更好地理解制冷系统的运作原理,为相关领域的设计和应用提供指导。

活塞式空气压缩机操作规程

活塞式空气压缩机操作规程

活塞式空气压缩机操作规程一、操作前的准备工作1.1检查机器外观,确保机器没有损坏和松动的零件,机器周围清洁并无杂物阻碍。

1.2检查油位,确保机器油面正常,如不足应添加适量的润滑油。

1.3检查电源,确认电源供应是否正常,电线是否接触良好。

二、启动操作程序2.1关闭空载启动:将机器切换到空载启动模式,将启动开关从“停机”位置转至“启动”位置,启动机器。

2.2加载启动:等待机器达到运行速度后,将负载开关从“0”位置转至所需负载位置,此时机器将开始正常工作。

2.3监测运行状态:注意观察机器的运行状态,确保机器运行平稳,无异常振动或异常噪音。

三、运行操作注意事项3.1温度升高:长时间运行后,机器温度会升高,此时应暂停运行并等待冷却,切勿拆卸润滑油加油口,以免热油喷出造成伤害。

3.2过载保护:若负载过重或发生堵塞,机器会自动启动过载保护装置,切勿强行运行,并及时查明原因解决。

3.3定期检查:定期检查机器的冷却系统、油路系统和各传动部件,确保正常工作。

3.4用完后关机:使用完毕后,将负载开关调至“0”位置,再将启动开关调至“停机”位置,断开电源,确保机器处于停止运行状态。

四、安全操作措施4.1禁止躲避:不得躲在机器周围,以免意外伤害。

4.2禁止空运转:机器应在有负载情况下运行,切勿空运转,以免导致机器损坏。

4.3禁止私自操作:机器应由专业技术人员操作,未经培训者切勿私自操作。

4.4禁止超负荷:切勿以超负荷方式运行机器,以免导致机器故障或损坏。

4.5防护措施:操作人员应穿戴好符合标准的防护服装、防护手套等,确保自身安全。

五、事故处理与紧急停机5.1突发事故:若发生突发事故,应立刻停机并采取相应安全措施,及时报告主管人员。

5.2紧急停机:若发现机器异常情况,应立即停机,排除异常情况后方可重新启动机器。

六、日常维护保养6.1定期保养:按照设备保养手册进行日常保养,包括清洁、润滑、紧固等,确保设备处于良好的工作状态。

制冷活塞式压缩机的操作

制冷活塞式压缩机的操作

制冷活塞式压缩机的操作一、开机前的准备工作为确保制冷装置的安全运行,开机前应进行认真仔细的检查。

(一)解情况1、先查看车间记录,了解有无故障停车查看是否已检修完好;2、了解各库房温度及进出货情况,以便确定开机台数。

(二)检查压缩机。

1、检查压缩机运转部位有无障碍物,安全保护罩是否完好。

2、检查曲轴箱压力,如果超过0.2 MPa(表压)时应先降压。

若经常发生此种情况,应查明原因加以消除。

3、检查曲轴箱油面,侧盖上只有一个视油孔的,油面不得低于视孔的l/2;有两视孔的,油面应在.下视孔的2/3以上,上视孔的1/2以下。

4、检查卸载装置的手柄是否在“零位”或最少工作缸数的位置。

5、检查三通阀的指示位置是否在“运转”或“工作”位置。

6、检查各压力表阀是否开启。

7、检查自控元件的调定值是否符合要求。

8、检查压缩机冷却水是否畅通。

(三)检查高压系统管路上的阀门1、压缩机的排气阀和总调节站的供液阀应关闭。

2、油分器、冷凝器、贮液器等设备管路的截止阀和压力表阀、安全阀前的截止阀应开启。

3、热氨冲霜阀、放油阀、放空气阀应关闭。

(四)检查低压系统管路上的阀门1、压缩机吸气阀应关闭。

2、由气体分调节站经氨液分离器或循环桶及液体分调节站至各库房的供液阀、压力表阀、安全阀前的截止阀都应开启。

3、设备的放油阀、冲霜排液阀、加压阀应关闭。

(五)检查贮液容器的液面1、高压贮液器的液面应不高于80%,不低于30%。

2、低压循环捅或氨液分离器的液面应保持在自控供液装置控制的高度,当采用手动控制时,液面应控制最高不高于50%,最低不低于20%。

(六)检查中间冷却器1、中间冷却器的进汽阀、出汽阀、蛇形盘管进液阀、出液阀、浮球阀上的阀门(手动膨胀阀除外)及汽、液平衡阀,液面指示器阀均应开启。

2、中间冷却器上的手动膨胀阀通常是关闭的,只有在浮球阀失灵时才使用此阀作手动供液。

放油阀应关阀。

3、中间冷却器的液位应保持在浮球控制的高度上。

当浮球阀失灵时,应开启手动膨胀供液阀,向中间冷却器供液,使液位控制在50%的水平上。

活塞式空气压缩机操作规程

活塞式空气压缩机操作规程

活塞式空气压缩机操作规程活塞式空气压缩机是一种常用的压缩机,广泛应用于各种工业制造领域。

正确的操作规程对于确保设备的安全、有效运行至关重要。

以下是活塞式空气压缩机的操作规程。

一、操作前准备1.检查仪器设备,判断设备是否正常基本情况。

2.在使用前,必须仔细阅读使用说明书,确保能正确地操作和安装设备。

3.检查压缩机的电气连接是否安全可靠,如有问题及时排除。

4.检查模块式压缩机的润滑系统油位,油品,油质是否符合要求。

5.检查各部件、管道连接是否松散、裂纹、漏油等现象。

二、操作1.开启电源,启动设备。

2.调整压力控制开关,设定所需压力值。

3.打开移动式储气罐供气面板放空杆、排水阀,清除内部积水和污物。

4.启动润滑系统并检查油压表。

5.检查压缩机运行状况是否正常,如有异常立即停机。

6.注意观察压缩机的温度,温度过高应及时调整风扇和清理热交换器。

7.对于要求电气自动控制系统的压缩机,必须正常工作。

8.压缩机运行时,不得进行任何维修和保养。

9.压缩机运行过程中,要确保电源供电稳定,以免造成损害。

三、使用注意事项:1.避免设备在环境较差、恶劣的情况下运行,以免进气口受到灰尘或水分的侵蚀。

2.需要对压缩机加油保养时,请注意选择合适的润滑油,按照要求及时更换。

3.在压缩机工作期间,要避免对机体重新设计和调整操作。

4.停机时,应先将供气面板开启,将气缸内再次充放空后再切断电源。

5.不要使用难以兼容的化学品进行清洗机器,更换空气滤清器也要根据使用说明选择合适的新品。

总的来说,正确使用活塞式空气压缩机需要一定的专业技能,要确保设备能够安全、有效地运行,必须遵循上述操作规程。

如果您有困难,建议请专业人员帮忙操作。

活塞压缩机压力怎么调节

活塞压缩机压力怎么调节

活塞压缩机压力怎么调节活塞压缩机是一种常见的压缩机类型,广泛应用于各行各业。

在使用活塞压缩机的过程中,压力调节是一个关键的技术环节。

合理地调节压力,不仅可以确保活塞压缩机的正常运行,还可以提高其工作效率。

那么,活塞压缩机压力究竟应该如何调节呢?首先,我们需要了解活塞压缩机的基本工作原理。

活塞压缩机通过活塞往复运动将气体压缩,从而提高气体的压力。

因此,调节活塞压缩机的压力,就是要调节活塞的往复运动次数和幅度。

在实际操作中,调节活塞压缩机的压力有多种方式,下面介绍几种常见的调节方法。

1.调节排气阀的开启时间:活塞压缩机的排气阀是控制气体出口的关键部件。

通过调节排气阀的开启时间,可以控制气体的压缩时间,进而调节压缩机的压力。

当需要增大压力时,可以适当延长排气阀的开启时间;反之,当需要降低压力时,可以适当缩短排气阀的开启时间。

2.调节排气阀的开启频率:活塞压缩机的排气阀不仅可以控制开启时间,还可以控制开启的频率。

在特定的工作条件下,通过调节排气阀的开启频率,可以达到调节压力的目的。

一般来说,开启频率越高,压力越大;开启频率越低,压力越小。

因此,根据实际需要,可以适当调节排气阀的开启频率。

3.调节进气阀的开启时间:活塞压缩机的进气阀是控制气体进入的关键部件。

通过调节进气阀的开启时间,可以控制气体进入的时间和数量,进而调节压缩机的压力。

当需要增大压力时,可以适当缩短进气阀的开启时间;反之,当需要降低压力时,可以适当延长进气阀的开启时间。

4.调节进气阀的开启频率:活塞压缩机的进气阀也可以控制开启的频率。

通过调节进气阀的开启频率,可以达到调节压力的效果。

开启频率越高,压力越大;开启频率越低,压力越小。

根据实际需要,可以适当调节进气阀的开启频率。

需要注意的是,在进行活塞压缩机压力调节的过程中,应该根据实际情况进行合理的调整,避免过度调节造成不必要的损耗或者安全隐患。

同时,要密切关注压力调节过程中的压力变化,及时调整调节参数,确保活塞压缩机的稳定运行。

活塞式压缩机的四个过程

活塞式压缩机的四个过程

活塞式制冷压缩机的活塞在汽缸中往返一次,曲轴旋转一周时,依次进行了压缩、排气、膨胀、吸气四个过程,完成了一次吸排气过程。

①压缩,当活塞从下止点开始往上移动时,汽缸内的制冷剂蒸气受到压缩,此时吸气阀片在汽缸压力增大的作用下,迅速关闭。

随着活塞的移动,汽缸内制冷剂蒸气的压力和温度均随之上升,当汽缸内气体的压力升至略高于排气腔中的压力时,排气阀打开,压缩过程结束。

②排气活塞在电动机驱动下,继续向上止点方向运动。

汽缸内的高温、高压制冷剂蒸气不断排出,直到活塞到达上止点位里时,排气过程结束。

③膨胀当活塞从上止点开始向下止点方向运动时,由于汽缸余隙容积的存在,留在余隙容积中的制冷剂蒸气就开始膨胀。

其压力和温度也随之下降。

当压力下降到与吸气压力相等时,膨胀过程结束.在膨胀过程中,吸气阀和排气阀都处于关闭状态。

④吸气活塞在电动机动驱动下继续从上止点向下止点方向运动,当汽缸内蒸气压力开始低于吸气压力时,在压差的作用下,吸气阀片打开,吸气过程开始,直到活塞移至下止点时,吸气过程结束。

吸气过程结束后,活塞又在电动机驱动下,再从下止点向上止点方向运动,重新进行压缩过程。

由此可见,活塞在汽缸中每往复运动一次,也就是曲轴每转一圈,就会依次对制冷系统中的制冷剂进行压缩、排气、膨胀和吸气四个过程,压缩机周而复始地运作,迫使制冷
剂在系统中循环流动,达到制冷目的。

活塞式制冷压缩机的四个过程

活塞式制冷压缩机的四个过程

活塞式制冷压缩机的四个过程活塞式制冷压缩机是一种常见的压缩机类型,广泛应用于制冷、空调等领域。

它通过四个不同的过程来完成压缩和冷却的工作。

下面将详细介绍这四个过程。

第一个过程是吸气过程。

在这个过程中,制冷压缩机的活塞向后运动,扩大了活塞腔容积。

此时,制冷剂从外部低压侧(蒸发器)进入。

在吸入过程中,活塞运动快速,吸入阀门打开,制冷剂被抽入压缩机内部。

这个过程中,温度低、压力低。

第二个过程是压缩过程。

在这个过程中,活塞开始向前运动,缩小了活塞腔容积。

同步,压缩腔的温度和压力开始上升。

制冷剂受到了压缩,分子间的间距变小,分子与分子之间发生了碰撞,从而使制冷剂的温度和压力上升。

这个过程中,温度高、压力高。

第三个过程是冷却过程。

在这个过程中,压缩机通过冷却系统将压缩的制冷剂降温。

制冷剂进入冷凝器,通过冷却器冷却。

在冷却过程中,制冷剂的温度和压力开始下降。

冷却后,制冷剂会变成液体状态。

第四个过程是放气过程。

在这个过程中,活塞继续向前运动,改变了活塞腔的容积,使得放气阀门打开。

此时,高压制冷剂被排出到外部高压侧(冷凝器)。

放气过程中,制冷剂的温度和压力继续下降。

这四个过程循环进行,不断地完成制冷剂的压缩和冷却。

通过这个过程,制冷压缩机能够将低温低压的制冷剂压缩成高温高压的制冷剂,从而实现制冷的效果。

同时,通过冷却过程,制冷剂的温度也会降低,以便下一个循环的吸气过程。

总之,活塞式制冷压缩机的四个过程(吸气、压缩、冷却、放气)共同完成了制冷剂的压缩和冷却,从而实现了制冷的目的。

在应用领域广泛的制冷压缩机中,活塞式制冷压缩机以其简单、可靠的特点得到了广泛的应用。

它在制冷领域的发展中起到了重要的作用。

活塞式压缩机的调节方法有哪些

活塞式压缩机的调节方法有哪些

活塞式压缩机的调节方法有哪些活塞式压缩机是一种常用的压缩机类型,广泛应用于工业生产、空调制冷等领域。

其工作原理是通过活塞在缸内的往复运动,将气体压缩并排出。

为了确保活塞式压缩机的高效运行和长期稳定性,合理的调节方法对其性能起着至关重要的作用。

本文将介绍几种常见的活塞式压缩机调节方法。

1. 压机工作负荷自调节活塞式压缩机在运行过程中,压缩比、压缩工作量会受到外部环境因素的影响,如室温、进气量等,这些因素可能导致压缩机的工作负荷发生变化。

因此,压机工作负荷的自动调节是一种常见的调节方法。

通过传感器监测到运行状态的变化,自动调整活塞式压缩机的工作负荷,以保持其在最佳运行状态。

2. 频率调节频率调节是一种常见的活塞式压缩机调节方法,通过调节电机的频率来改变活塞的运行速度,进而实现对压缩机性能的调节。

当负荷变化时,频率调节可以实时地调整活塞的运行速度,以保持压缩机的高效运行。

3. 定时控制定时控制是一种简单但常用的活塞式压缩机调节方法。

通过预先设定运行时间和停止时间,使活塞式压缩机在一定的时间间隔内工作,然后停止一段时间。

这种调节方法适用于负荷变化相对较小的情况下,可以有效地控制压缩机的运行时间和能耗。

4. 温度控制温度控制是一种基于活塞式压缩机的热特性进行调节的方法。

通过在压缩机周围设置温度传感器,实时监测到压缩机的工作温度。

当温度超过设定的阈值时,自动调节活塞的工作负荷,以确保压缩机的正常工作和稳定性。

5. 压力调节压力调节是一种常见且重要的活塞式压缩机调节方法。

通过在进气口或出气口设置压力传感器,实时监测到压缩机的工作压力。

当压力超过或低于设定的压力范围时,自动调节活塞的工作状态,以保持压缩机的正常运行压力。

综上所述,活塞式压缩机的调节方法有很多种,包括压机工作负荷自调节、频率调节、定时控制、温度控制以及压力调节等。

根据具体需求和应用场景,选择合适的调节方法可以有效提高活塞式压缩机的工作效率和稳定性。

活塞式空气压缩机的操作规程

活塞式空气压缩机的操作规程

活塞式空气压缩机的操作规程1. 设备启动:压缩机必须在空载状态下启动。

操作人员在启动之前,必须检查紧固件、气路和电路是否正常,保证压缩机能够平稳启动。

2. 压缩机的正常运行:启动后,压缩机必须预热5分钟左右,然后慢慢接通负载,保证压缩机在规定的负载范围内正常运行。

同时,要注意压力表和温度计的读数,确保参数在允许的范围内。

3. 停机与检修:当压缩机需要停机时,必须先停止负载后再进行压缩机的停机,然后切断电源。

在需要对压缩机进行检修时,必须先切断电源,并充分释放压缩机内的压力,才能进行检修操作。

4. 安全用电:压缩机设备的电器操作要符合安全操作规程,确保电气系统的可靠性和安全性。

操作人员必须经过电气知识和技术培训,才能独立操作电器设备。

5. 保养和维护:压缩机设备需要定期保养和维护,以维持设备的正常运行。

具体维护内容包括压缩机内部的清洁和油脂润滑,紧固件的检查和维护,以及安全保护措施的检查和修理等。

6. 环境保护:在压缩机设备的操作过程中,必须严格遵守环保法律法规。

控制设备的噪音和振动,并对废气和工业废水进行合理处理和排放。

7. 安全保障:为了保障操作人员的安全,必须采取有效措施,如设置安全防护措施、制定操作规程、开展安全教育等。

在操作过程中,操作人员应当注意遵守操作规程,确保自身和他人的安全。

8. 技术培训:操作人员必须经过技术培训方能操作压缩机设备。

压缩机操作培训应包含安全规程、操作规程、维护和保养等方面的内容,从而保证操作人员的技术水平符合设备的使用要求。

9. 紧急处理:在紧急情况下,操作人员必须立即切断压缩机的电源,并对紧急故障进行处理,以确保设备和人员的安全。

新170系列活塞压缩机操作与维修

新170系列活塞压缩机操作与维修

170系列活塞式制冷压缩机使用与维修一、压缩机的启动与停车1、开车前的准备工作1)查看操作记录,了解压缩机停车原因,停车时间超过三昼夜时,应进行全面检查,防止因停车时间较长而可能出现的故障。

2)检查压缩机各运动部分是否有障碍物3)检查曲轴箱油面是否达到规定要求,如压缩机系新安装或经检修及停车时间较长的,则应向轴封和油过滤器处加油。

4)检查控制台上压力阀是否开启。

5)检查压缩机地脚螺栓是否松动,安全装置是否合乎要求。

6)检查系统中各有关阀门,是否按工作要求开启或关闭。

调节供液阀在压缩机开启前应该关闭。

2、开车1)向压缩机和冷凝器供冷却水。

2)将压缩机先盘车二、三圈。

3)打开排气截止阀检查排气腔气体是否漏向吸气腔,有时应查明原因清除。

4)检查能量调节阀的手柄圆盘指示位置是否在“O”位5)启动压缩机待压缩机进入正常运转后,调节油压使其高于曲轴箱压力0.15——0.3MP A a,搬动能量调节阀手柄。

根据吸气压力逐步把手柄从“O”的位置搬至“1”的位置,根据吸气压力,谨慎的开启吸气截止阀。

(开启吸汽阀和节流阀时,应慢慢的开启,以防止液体制冷剂回至压缩机产生液击现象)。

6)开启节流阀,调整所需蒸发压力。

3、运转中检查项目系统进入正常运转后,每隔1——2小时进行一次全面检查并做好记录,这些记录不仅可检查操作是否经济合理,更重要得是防止事故的发生,所要检查项目如下:.1)压缩机:排出压力、温度。

吸入压力、温度。

润滑油、油温、油量。

轴承温度轴封端是否漏油、漏油、油封温度。

阀片声音及压缩机声音是否正常。

汽缸冷却水套出入口水温。

振动。

2)电动机:电流、电压。

轴承温度。

线包外侧温度。

3)油分离器:外表面的温度。

4)冷凝器:冷却水出水温度。

冷凝压力制冷剂进出口温度安全阀是否泄漏。

5)贮氨器:检查制冷剂的液面。

安全阀是否泄漏。

6)蒸发器:结霜情况。

制冷剂进出口温度、压力。

4、在运转中如发生回液时应立即把能量调节阀手柄搬到‘0’位再关闭吸汽阀和节流阀,让机器空转,(此时应注意压缩机的油泵压力)。

制冷技术第10讲活塞式制冷压缩机性能

制冷技术第10讲活塞式制冷压缩机性能

V Vh q0
i

M R (h2 h1 )
i
v Vh h2 h1 v1 i
指示效率 η i :单位理论压缩功与实际条件下 压缩单位制质量制冷剂所消耗的功之比
三、性能
4、压缩机摩擦功率:运转时克服机械摩擦消耗 的功率。 摩擦效率 η m :指示功率与轴功率的比值。一般取 0.8~0.9。 Pi Pth Pth Pe 5、压缩机轴功率: m i m k 机械效率(总效率) η k ,可反映压缩机在某一工况 下运行的各种损失,η m=0.65~0.75。 6、压缩机配用电动机的功率:
Pin 1.10 ~ 1.15 Pe
d
三、性能
7)能耗指标 性能系数 COP :指一定工况下制冷压缩机的制 冷量与所消耗功率的比值,可用来评价压缩机运转 时的经济性。
Q0 COP Pe
二、工作参数
①气缸工作容积Vg: 理想工作过程下,曲轴每旋转一圈,压缩机一 个气缸所吸入的低压气体的体积。
Vg

4
D S
2
(D为气缸直径,S为活塞行程)
二、工作参数
②理论输气量:在理想条件下,压缩机在单位 时间内由气缸输送的气体质量。
Vh Vg nz / 60
(n为气缸数,z为转数)
1 p2 m V 0.94 0.085( ) 1
Q0 VR qv V Vh qv 1、制冷量: v1 2、压缩机理论耗功率: Pth M R (h2 h1 ) 3、压缩机指示功率:
Pi Pth
制 冷 技 术
第10讲
活塞式制冷压缩机性能
一、工作过程
1)理想工作过程: 4-1:吸气过程(下止点) 1-2:压缩过程 2-3:排气过程(上止点)

活塞式压缩机的四个实际过程是什么

活塞式压缩机的四个实际过程是什么

活塞式压缩机的四个实际过程是什么活塞式压缩机是一种常用的机械压缩机,广泛应用于空调、制冷以及工业领域。

了解活塞式压缩机的四个实际过程,对于理解其工作原理和性能表现具有重要意义。

第一个实际过程是吸入过程。

在吸入过程中,活塞向左移动,活门打开,使气体从外部进入活塞内部的排气室。

在此过程中,气体因为相对低压而被吸入,进一步扩大了活塞室的体积。

吸气过程的目的是为了降低压缩机内部的压力,以便于进一步的压缩。

第二个实际过程是压缩过程。

在压缩过程中,活塞朝右移动,活门关闭,排气室的体积减小。

随着活塞的移动,气体被逐渐压缩,达到所需的压缩比。

压缩过程会使气体温度升高,因此需要相应的冷却系统来降低温度和保持压缩机的稳定性。

第三个实际过程是冷却过程。

在冷却过程中,压缩后的气体进入冷凝器,通过与冷却介质的热量交换,使气体的温度降低。

冷凝器通常采用散热片或冷却管来增大表面积,以便于散热。

通过冷却过程,气体的温度降低,逐渐转化为液体态,为后续的膨胀过程做准备。

第四个实际过程是膨胀过程。

在膨胀过程中,冷却后的液体通过膨胀阀进入蒸发器。

膨胀阀会限制液体的流速,使其压力降低。

在蒸发器内部,液体蒸发为气体,吸收周围的热量并降低温度。

膨胀过程促使气体从液体态转变为气体态,完成了一个完整的循环。

通过上述四个实际过程,活塞式压缩机能够完成气体的压缩和冷却循环。

这种循环使压缩机能够提供压缩气体的能力,实现有效的制冷和空调功能。

同时,活塞式压缩机的运行过程中,会产生一定的噪音和振动,需要进行适当的隔声和防护措施。

综上所述,活塞式压缩机的四个实际过程分别为吸入过程、压缩过程、冷却过程和膨胀过程。

了解这些过程有助于我们理解活塞式压缩机的工作原理和性能表现,为其维护和优化提供有益的参考。

活塞式压缩机操作规程

活塞式压缩机操作规程

压缩机组操作规程一、启动前的检查1.检查控制柜或现场操作面板处是否有“禁止启动”或“禁止操作”等警示牌。

若有则进行确认,确认可以开机后再进行下一步操作。

2.检查压缩机进气球阀、出口球阀、仪表风阀门是否打开,若无则打开。

3.检查回收罐排污阀门是否关闭,若无则关闭。

4.检查压缩机高位油箱油位是否高于7/8。

5.检查压缩机注油器油箱内油位是否高于1/2。

6.检查现场操作面板上“急停”按钮是否复位,若无复位则拔出“急停”按钮让其复位。

7.检查现场操作面板上选择旋钮是否在“远程/就地”位置,应锁定“就地”位置。

二、压缩机就地启动1.检查控制室内压缩机控制柜供电电压是否在220V。

2.旋转现场操作面板上“复位”按钮,待5-10秒后,检查PLC显示屏上有无报警或停机信息,若有则根据屏显提示进行检查或整改。

3.将现场操作面板上的“RUN/OFF”钥匙开关转到“RUN”位置,系统开始启动;4.启动完成后,在现场操作面板处挂上“运行”牌。

三、压缩机强制启动当压缩机处于“待机”状态时,系统出口压力达不到再次启动的设定值,压缩机无法立即启动。

当我们必须启动压缩机进行加气作业时,需要强制启动压缩机。

除此情况,不得强制启动压缩机。

强制启动压缩机步骤如下:1.检查现场控制面板的状态:“RUN/OFF”钥匙开关处于“RUN”位置;压缩机“待机”灯亮。

2.向右侧旋转现场控制面板上的“强制启动”钥匙开关,保持数秒,直至压缩机“运行”指示灯由闪烁变为持续亮。

松掉“强制启动”旋钮,压缩机将启动。

四、启动后的现场检查1.检查压缩机润滑油压力是否正常(0.35-0.45MPa),润滑油温度是否正常;2.检查压缩机机油过滤器压差是否超过10 psi (70 KPa),若超过则应在停机后更换机油滤芯。

3.检查曲轴箱液位是否在1/2-2/3之间,若达不到要求则添加。

4.检查空气冷却器风扇是否工作正常。

5.检查压缩机橇内外管道或机身有无油、气泄露,若泄露停机进行整改。

活塞式空气压缩机操作、维护、检修规程

活塞式空气压缩机操作、维护、检修规程

活塞式空气压缩机操作、维护、检修规程一、操作(一)操作前仔细检查各部位螺丝或螺母有无松动现象、皮带松紧是否适度、管路是否正常、润滑油面是否适当、劳动保护用品是否穿戴整齐等。

(二)打开进水及排水阀门,启动循环水泵(风冷除外),使水路畅通,并检查各连接处是否有漏水现象。

(三)操作时应先将排气阀门全开,然后按下起动按钮,使机器在无负荷状态下起动运转2-3分钟,这样可以延长空压机及原动机的寿命。

(四)空压机投入运行时应随时注意各压力表和温度表所示读数,使其在规定范围内。

(五)当储气罐压力达到规定数值时,应注意安全阀和压力调节器的动作是否灵敏、可靠,定期对安全阀作手动或自动放气试验。

(六)空压机运行时,每工作2小时须将油水分离器的油水排放一次,储气罐内的冷凝油水每班应排放一次,空气温度大时应增加排放次数。

(七)作业过程发现异常情况须立即停止作业,待正常后方可继续作业。

(八)空压机使用完毕后应及时关闭电源开关,打开排气阀门、排除剩余气体;清扫、整理场地卫生方可离去。

二、维护(一)维护前确认设备断电停止运行后,挂牌,按规范放置安全警示标识,确认周围无安全风险后方可进行维护。

(二)每次运行前检查设备可视部位是否存在浸油、漏油情况,检查重要部位螺栓连接是否牢固。

(三)设备使用3-6个月后需进行设备保养,检查各部件状况,更换损坏部件。

(四)维护保养完成后,对设备进行卫生清洁,并认真填写保养记录单,废旧零配件和油品统一回收,不得随意丢弃。

三、检修(一)临时性检修1. 维修人员接到设备故障报修后落实故障情况,做好工具和预防措施准备工作。

2. 检修前确认设备断电停止运行后,挂牌,按规范放置安全警示标识,确认周围无安全风险后方可进行维护。

3. 检修过程中常见易处理故障可直接开展检修工作,特殊或不易处理故障须查阅相关资料,确认故障处理方法后再进行检修,不可蛮干。

4. 检修完成后需对设备进行卫生清洁,认真填写设备检修记录单,废旧零配件和油品统一回收,不得随意丢弃。

活塞式压缩机的实际工作过程包括哪几个过程

活塞式压缩机的实际工作过程包括哪几个过程

活塞式压缩机的实际工作过程包括哪几个过程活塞式压缩机是一种常见的压缩机类型,广泛应用于各个工业领域。

它的工作过程由吸气、压缩、排气三个基本过程组成。

下面将对活塞式压缩机的实际工作过程进行详细介绍。

首先,是吸气过程。

活塞式压缩机吸气时,活塞向下运动,气缸内的压力降低,产生一定的负压。

此时,进气阀门打开,外界空气通过进气管道进入气缸。

由于活塞的向下运动,气缸内的体积逐渐增大,空气被吸入气缸中,并在活塞运动的作用下进行压缩。

接下来是压缩过程。

当活塞到达下止点位置时,吸气阀门闭合,气缸内的空气被封闭起来。

此时,活塞开始向上运动,气缸内的体积逐渐减小,空气被压缩。

由于压缩,空气的温度和压力都会增加。

当活塞到达上止点位置时,压缩过程完成。

此时,压缩空气被封闭在气缸中,准备进行下一步的排气过程。

最后是排气过程。

在排气过程中,排气阀门打开,压缩空气通过排气管道排出。

此时,活塞再次向下运动,气缸内的压力降低,排气阀门闭合。

活塞继续向下运动,直到达到下止点位置,排气过程完成。

然后,活塞开始向上运动,进入下一个吸气过程。

总结起来,活塞式压缩机的实际工作过程包括吸气、压缩和排气三个基本过程。

通过不断重复这些过程,活塞式压缩机可以将大量气体压缩成较高压力的气体,以满足不同工业领域的需求。

同时,由于活塞压缩机结构简单、可靠性高,因此在许多领域得到了广泛应用,如制冷、空调、压缩空气等。

总之,了解活塞式压缩机的实际工作过程对我们理解其工作原理和应用具有重要意义。

只有深入了解其工作过程,我们才能更好地应用和维护活塞式压缩机,使其发挥最大的效能。

活塞式压缩机怎么调压力大小

活塞式压缩机怎么调压力大小

活塞式压缩机怎么调压力大小活塞式压缩机是一种常用的空气压缩设备,广泛应用于各个领域。

在使用过程中,我们经常需要根据具体需求来调整压力大小。

那么,活塞式压缩机如何进行压力调整呢?下面就来详细介绍一下。

调整活塞式压缩机的压力大小需要注意以下几个步骤:1. 根据实际需求知道目标压力在进行调整之前,首先要明确实际需要的压力数值。

根据工作场景和设备要求,合理确定目标压力大小。

这样可以为后续的调整提供明确的目标。

2. 调整压力开关活塞式压缩机通常会配备一个压力开关,用于控制输出压力。

通过调整压力开关上的设定值,可以实现对压力大小的调节。

具体操作为:•先将压力开关的设定值调至最低。

•启动活塞式压缩机,观察压力表的读数。

•逐渐调高压力开关的设定值,直到达到目标压力为止。

•如果压力过高,可以稍微调低压力开关的设定值,使其稳定在目标压力附近。

3. 检查安全阀在调整压力的过程中,需要特别注意压力控制的安全性。

为了防止压力过高造成设备损坏或安全事故,活塞式压缩机通常会配备安全阀。

安全阀的作用是在压力超过安全范围时,自动打开释放压力,保护设备和人身安全。

因此,在调整压力之前,确保安全阀的正常工作非常重要。

4. 检查排气口和进气口的阀门另外,活塞式压缩机还会有排气口和进气口的阀门。

这些阀门的状态也会影响到压力的调节。

如果排气阀门关闭或堵塞,将导致压力过高;如果进气阀门关闭或堵塞,将导致压力过低。

因此,在进行压力调整之前,要检查这些阀门是否处于正常打开的状态。

5. 定时维护和检查最后,为了保持压力稳定并延长活塞式压缩机的使用寿命,定时的维护和检查工作也非常重要。

定期清洁和更换滤芯、检查和修复漏气问题等,都可以避免不必要的压力波动和设备故障。

综上所述,活塞式压缩机的压力调节需要根据实际需求进行,通过调整压力开关、检查安全阀和阀门等,确保压力稳定在目标范围内。

同时,定期维护和检查工作也是保持压力稳定和提高设备寿命的关键。

只有经过合理调节和维护,活塞式压缩机才能持续稳定地为各个工业领域提供压缩空气服务。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
活塞式制冷压缩机的操作包括多个环节。开机前需检查运行记录、油位、卸载装置、冷却水供水、油温及系统管道阀门等,确保设备处于适宜状态。开机时,需将卸载装置拨至“0”位,转动油精过滤器手柄防油路堵塞,启动压缩机行时,需关注制冷剂排气压力、油压、排气温度等参数。加油时,应检查润滑油规格和质量,通过三通阀进行加油操作。停机时,需关闭供液阀,调小能量调节装置,切断电源,并关闭吸排气阀。对于双级压缩机,停机操作类似但需注意中间压力和缸的吸气阀关闭顺序。此外,文档还提供了非正常停机如停电、停水、压缩机故障等情况的处理方法。
相关文档
最新文档
