【安全】配电线路安全技术交底

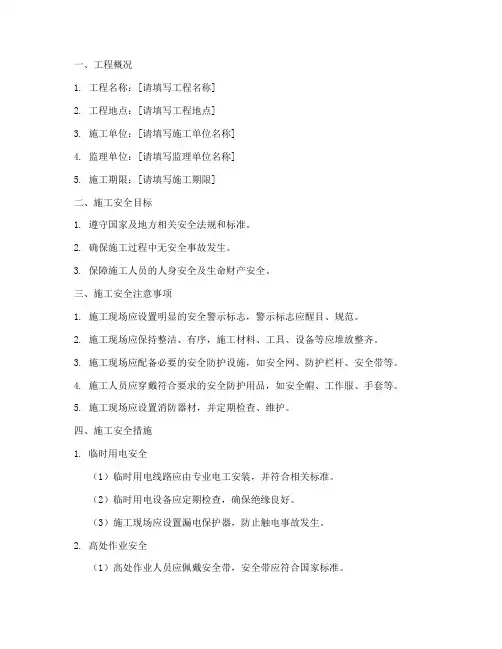

配电工程施工安全技术交底模板
一、工程概况1. 工程名称：[请填写工程名称]2. 工程地点：[请填写工程地点]3. 施工单位：[请填写施工单位名称]4. 监理单位：[请填写监理单位名称]5. 施工期限：[请填写施工期限]二、施工安全目标1. 遵守国家及地方相关安全法规和标准。
2. 确保施工过程中无安全事故发生。
3. 保障施工人员的人身安全及生命财产安全。
三、施工安全注意事项1. 施工现场应设置明显的安全警示标志，警示标志应醒目、规范。
2. 施工现场应保持整洁、有序，施工材料、工具、设备等应堆放整齐。
3. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全带等。
4. 施工人员应穿戴符合要求的安全防护用品，如安全帽、工作服、手套等。
5. 施工现场应设置消防器材，并定期检查、维护。
四、施工安全措施1. 临时用电安全（1）临时用电线路应由专业电工安装，并符合相关标准。
（2）临时用电设备应定期检查，确保绝缘良好。
（3）施工现场应设置漏电保护器，防止触电事故发生。
2. 高处作业安全（1）高处作业人员应佩戴安全带，安全带应符合国家标准。
（2）高处作业平台应设置安全防护栏杆，并定期检查、维护。
（3）高处作业时，应确保作业人员与地面保持安全距离。
3. 电气设备操作安全（1）电气设备操作人员应具备相应资质，熟悉设备操作规程。
（2）电气设备操作前，应检查设备是否正常，确认无异常后方可操作。
（3）操作电气设备时，应严格遵守操作规程，确保操作安全。
4. 施工材料及设备安全（1）施工材料及设备应按照设计要求进行验收，确保质量合格。
（2）施工材料及设备应妥善保管，防止损坏、丢失。
（3）施工材料及设备应按照规定堆放，确保施工通道畅通。
5. 施工现场消防安全（1）施工现场应设置消防器材，并定期检查、维护。
（2）施工现场应禁止吸烟、使用明火，防止火灾发生。
（3）施工现场应设置消防通道，确保火灾发生时人员疏散畅通。
五、施工安全培训1. 施工单位应对施工人员进行安全教育培训，提高施工人员的安全意识。
10kV线路施工安全及技术交底
XXX2020年第一批固定资产投资项目施工安全及技术交底工程名称：xxx工程2020年7月19日XXX工程施工安全及技术交底由我单位承接设计工作的XXX公司2020年第一批固定资产投资项目XXX工程施工图设计已批复，现进入施工阶段，现我单位对该工程施工单位贵州宏电实业有限责任公司进行设计交底工作，交底内容包括线线路起讫点、线路路径走向、地形地质情况、线路配网自动化配置及安装、线路设计方案、施工安全作业等内容。
一、设计方案交底本工程新建一回10kV线路，起自35kVXXX站10kV间隔，止于35kVXXX站10kV镇南线27号杆。
完善线路网架结构,实现35kVXXX站10kV矿泉水线与35kVXXX站10kV镇南线形成环网。
路径长10.104km。
根据两条线路负荷情况，预计最大电流为97+124=221A，因此主线选择120mm2。
主要工程量：1、新建10kV架空线路，采用导线型号：JKLGYJ-120/20导线，路径长4.304km。
采用导线型号：JL/G1A-120mm2/20mm2导线，路径长4.691km。
分支线路采用导线型号：JKLYJ-10kV-70导线，路径长0.942km。
2、新建10kV电缆线路，站内配电室至JA1杆：利用站内电缆沟路径长100米，敷设电缆长度140m；JA14至JA15杆电缆直埋：电缆路径长67米，敷设电缆长度104m；电缆型号：ZC-YJV22-8.7/15kV 3×240；普通-YJV22-8.7/15kV 3×240。
3、本工程新立12米普通【190mm×12m，l】电杆110根；新立15米普通【190mm×15m×75kn.m】电杆8基；新立15米普通【190mm×18m×90kn.m】电杆1基；新立12米高强度【230mm×12m×100kn·m】电杆8根；新立15米高强度【230mm×15m×125kn.m】电杆2根；新立15米高强度【350mm×15m×250kn.m】电杆3根；新立L1D1铁塔8基。
配电室安全技术交底
（4）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m：
（5）配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合下表规定。
9、配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。
交底部门负责人：
年 月 日
接底人：
年 月 日
安全员：
年 月 日
（9）配电室的门向外开，并配锁。
（10）配电柜侧面的维护通道宽度不小于1m。
（11）配电室的照明分别设置正常照明和事故照明。
（12）配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离。
3、配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。
配电室安全技术交底
交底部门
时间
年 月 日
交底名称：配电室安全技术交底
交底内容：
1、配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。
2、配电室布置应符合下列要求：
（1）配电室围栏上端与其正上方带电部分的净距不小于0.075m：
（2）配电室的顶棚与地面的距离不低于3m。
4、配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
5、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。
6、配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。
配电室作业安全技术交底模板
一、交底对象1. 配电室作业全体人员。
2. 作业前需进行安全技术交底，确保作业人员充分了解作业安全要求。
二、交底内容1. 配电室安全操作规程（1）配电室应保持整洁、通风良好，不得堆放杂物。
（2）进入配电室前，应穿戴好绝缘鞋、绝缘手套、安全帽等个人防护用品。
（3）操作前，应仔细检查配电室内的设备、线路、开关等是否完好，发现异常情况应及时报告并处理。
（4）操作过程中，严禁触摸带电设备，禁止在带电状态下进行检修作业。
2. 配电室防火、防爆安全措施（1）配电室应设置灭火器、砂箱等消防设施，并定期检查、更换。
（2）禁止在配电室内吸烟、使用明火，严禁存放易燃、易爆物品。
（3）发现火情，应立即切断电源，并迅速采取灭火措施。
3. 配电室电气安全措施（1）配电室内的电气设备应定期进行维护、检修，确保其正常运行。
（2）操作电气设备时，应严格按照操作规程进行，不得擅自改变设备接线。
（3）电气设备发生故障时，应立即切断电源，防止事故扩大。
4. 配电室防触电安全措施（1）配电室内的电气设备、线路应定期检查，确保绝缘良好。
（2）操作电气设备时，应穿戴绝缘手套、绝缘鞋等防护用品。
（3）发现设备、线路漏电现象，应立即切断电源，并进行修复。
5. 配电室通风、防尘、防潮安全措施（1）配电室应保持通风良好，确保室内空气新鲜。
（2）操作过程中，应避免吸入有害气体。
（3）配电室地面应保持干燥，防止潮湿。
6. 配电室紧急疏散安全措施（1）配电室应设置明显的疏散指示标志。
（2）操作人员应熟悉疏散路线，确保在紧急情况下迅速撤离。
（3）配电室应配备急救箱、急救药品等应急设施。
三、交底要求1. 作业人员应认真听取安全技术交底，了解作业安全要求。
2. 作业人员应严格遵守安全操作规程，确保作业安全。
3. 作业过程中，如发现安全隐患，应立即停止作业，并及时报告。
4. 作业完成后，应对配电室进行安全检查，确保无安全隐患。
四、交底时间1. 每次作业前进行安全技术交底。
配电安装安全技术交底模板
一、交底目的为确保配电安装工程的安全进行，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象本交底适用于参与配电安装工程的全体施工人员、管理人员及监理人员。
三、交底内容1. 施工现场安全措施（1）施工人员必须佩戴安全帽，穿着符合规定的绝缘鞋，持证上岗。
（2）施工现场设置明显的警示标志，禁止无关人员进入。
（3）施工现场应配备必要的消防设施，如灭火器、砂箱等。
2. 配电安装基本要求（1）配电安装必须遵循国家相关标准和规范。
（2）配电线路敷设应采用三相五线制，确保线路安全可靠。
（3）配电箱、柜安装应符合下列要求：a. 配电箱、柜应固定在金属腿架上，电箱中心点与地面的垂直距离为1.4-1.6米，壁挂式箱底口距地高度为1.4米，安装垂直牢固。
b. 配电箱门上外侧设有配电编号、负责人及所控设备名称。
c. 电源电缆在室外采用埋地敷设，埋设深度为0.7米，电缆周围上下左右均匀铺50mm厚的细砂，上面用红机砖满铺保护，回填细土，加电缆走向标志桩。
d. 配电箱要有防雨防砸措施，设备控制箱配锁锁箱。
3. 电缆敷设（1）电缆敷设应采用沿墙穿管敷设，与地面之间采用埋地穿管敷设，不得地面明设。
（2）电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。
（3）电缆按路别标明去向及用途。
4. 接地装置（1）现场采用TN—S接零保护系统。
（2）配电室内作一组重复接地装置，接地体选用符合要求的接地材料。
（3）重复接地电阻值小于等于10欧。
5. 安全注意事项（1）严格执行操作规程，持证上岗。
（2）穿戴好相应的劳保用品，正确操作。
（3）摇测电缆绝缘电阻值，二人操作，按操作规程正确使用并作记录。
（4）安装中精力集中，严禁酒后作业。
（5）发现安全隐患，立即停止作业，报告上级领导。
四、交底要求1. 施工人员应认真学习本交底内容，确保掌握安全操作技能。
2. 施工单位应将本交底作为培训内容，定期对施工人员进行安全教育和培训。
10kV配电网(三供一业、煤改电)安全技术交底记录
a)回松调节工具使绝缘子串承受全部导线及连接金具重力。 (5)安装其他附件。 a)悬垂线夹和防振锤的安装应符合设计规定的位置。 b)附件安装完成后，应复查绝缘子数量、外表质量、碗口朝向、R 或 W 销安装情况、金具螺 栓穿向、销钉开口等是否符合设计规范要求。 (6)跳线安装 a)跳线应使用未经牵引过后原状导线制作。 b)跳线应在耐张金具安装完毕后进行安装。 c)跳线长度宜采用现场模拟放样确定。 d)导线跳线，应使用同金属的材质或线夹，并安装在绝缘子端部与其连接，装好跳线一端， 再装另一端。 e)跳线安装后，应对跳线体进行整形，测量跳线弧垂及与跳线杆塔各构件间最小距离并做好 记录。不符合与塔身最小间隙距离要求的，要查明原因后重新安装直到满足规范及设计要求。 f)连接跳线的铜铝过渡板面应平整光洁，用汽油洗净后涂上电力复合脂，用细钢刷清除表面 氧化膜，保留 电力复合脂进行连接，逐个拧紧连接螺栓。
14）籽当距离≥600m 时，宜采用电磁波测距仪或全站仪测量； 15）因地形或障碍物等原因需改变杆塔位或拉线坑位置时，应会同设计和监理单位现场处理； 16）对设计平断面图中未标识的新增障碍物应重点复测。 交底人签名
接受交底人签名
安全技术交底记录
工程名称： 项目名称
土石方工程
施工单位
交底主持人 交底级别 交底作业项目:
（1）电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托。
（2）电缆在沟内敷设应有适量的蛇型弯电缆的两端、中间接头、电缆井内、过管处、垂直位 差处均应留有适当的余度。
措施并设专人监护，严禁用冲击工具或机械挖掘。 b)在挖掘过程中，如发现电缆盖板或管道则应立即停止工作，并报告现场工作负责人。 c)挖底面积＜2m2 时，1 人挖掘。向坑外抛土时，应防止土石块回落伤人，严禁在坑内休息。 d)泥水坑和流砂坑开挖时，对渗水速度较快或较大较深的泥水、流砂坑，应采用机动水泵抽
安规配电安全技术交底模板
一、交底目的为确保配电作业安全，预防事故发生，提高作业人员的安全意识和操作技能，现将本工程配电作业的安全技术要求进行交底，请全体作业人员认真学习并严格遵守。
二、交底内容1. 安全规程学习- 作业人员必须熟悉并掌握《配电安规》的相关规定，了解配电作业的基本安全知识和操作规程。
- 作业人员应定期参加安全教育培训，提高安全意识和自我保护能力。
2. 作业现场安全要求- 作业现场应设置明显的安全警示标志，并保持整洁有序。
- 作业人员必须佩戴好安全帽、绝缘手套、绝缘鞋等个人防护用品。
- 作业现场禁止吸烟、饮酒，禁止使用非绝缘工具和设备。
3. 配电线路和设备安全- 高压电气设备：电压等级在1000V以上，作业人员必须穿戴绝缘防护用品，并严格按照操作规程进行操作。
- 低压电气设备：电压等级在1000V及以下，作业人员应确保设备接地良好，防止触电事故发生。
4. 保证安全的组织措施- 现场勘察制度：作业前必须对作业现场进行勘察，了解现场情况，制定安全措施。
- 工作票制度：所有配电作业必须办理工作票，明确作业内容、安全措施和责任人。
- 工作许可制度：作业前必须办理工作许可，确保作业安全。
- 工作监护制度：作业过程中必须有专人监护，及时发现和处理安全隐患。
5. 保证安全的技术措施- 停电：作业前必须确保设备停电，并挂好警示牌。
- 验电：作业前必须对设备进行验电，确保设备不带电。
- 接地：作业过程中必须对设备进行接地，防止触电事故发生。
- 悬挂标示牌和装设遮栏（围栏）：作业现场必须设置明显的安全警示标志和遮栏。
6. 其他安全要求- 作业人员必须遵守作业纪律，不得擅自离岗。
- 作业过程中必须密切配合，确保作业安全。
- 作业完成后，必须清理现场，消除安全隐患。
三、交底要求1. 作业人员必须认真学习本交底内容，确保掌握相关安全知识和操作规程。
2. 作业过程中必须严格遵守安全规程，确保作业安全。
3. 任何人发现有违反安全规程的行为，有权制止并报告。
配电施工安全技术交底范本模板
一、工程名称：[工程名称]二、交底日期：[年]年[月]月[日]三、施工单位：[施工单位名称]四、分项工程名称：配电施工五、交底提要：为确保配电施工过程中的安全，特制定本安全技术交底，要求所有参与施工人员必须严格遵守。
六、交底内容：1. 施工前的准备工作：（1）熟悉施工图纸，了解配电系统组成、电气设备参数、线路走向等。
（2）对施工人员进行安全教育和培训，提高安全意识。
（3）检查施工工具、设备，确保其安全可靠。
（4）做好施工现场的布置，合理规划施工区域，确保施工安全。
2. 施工过程中的安全注意事项：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工前，对配电设备进行绝缘测试，确保绝缘性能良好。
（3）在配电设备附近施工时，应保持安全距离，防止触电事故发生。
（4）在施工过程中，禁止无关人员进入施工区域。
（5）在操作高压设备时，应穿戴绝缘手套、绝缘鞋等防护用品。
（6）操作设备时，严禁擅自改变设备参数，防止设备损坏。
（7）施工过程中，严禁吸烟、饮酒，保持施工现场整洁。
3. 施工过程中的应急处理措施：（1）发生触电事故时，立即切断电源，对触电者进行心肺复苏等急救措施。
（2）发生火灾时，立即使用灭火器进行灭火，并迅速撤离现场。
（3）发生意外伤害时，立即进行现场处理，并及时送医救治。
4. 施工后的验收：（1）施工完成后，对配电系统进行全面检查，确保其安全可靠。
（2）对施工过程中发现的问题进行整改，确保工程质量。
（3）做好施工记录，为后续维护提供依据。
七、注意事项：1. 施工人员必须按照本交底内容进行施工，确保施工安全。
2. 施工过程中，如发现安全隐患，应立即停止施工，并及时报告相关部门。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
4. 施工单位应加强对施工现场的监督管理，确保施工安全。
5. 施工单位应按照国家相关法律法规，做好施工现场的安全生产管理。
八、附则：本安全技术交底自发布之日起执行，如有未尽事宜，由施工单位负责解释。
配电线路施工安全技术交底模板
一、交底对象本次安全技术交底对象为配电线路施工全体人员，包括施工负责人、技术员、电工、安全员等。
二、交底内容1. 施工前的安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全，无安全隐患。
（2）对施工人员进行安全教育培训，提高安全意识，掌握安全操作技能。
（3）办理施工许可证，确保施工合法合规。
2. 施工过程中的安全措施（1）施工人员必须穿戴符合国家标准的安全帽、安全带、绝缘手套等个人防护用品。
（2）施工现场设置安全警示标志，明确警示区域，确保施工安全。
（3）施工人员不得擅自操作高压设备，未经培训合格的人员不得进入高压区域。
（4）施工过程中，严格按照操作规程进行，不得违章操作。
（5）施工现场应配备消防器材，确保发生火灾时能够及时扑救。
3. 电力设备的安全操作（1）电力设备操作人员必须持证上岗，熟悉设备性能及操作规程。
（2）操作前，应检查设备状态，确保设备正常运行。
（3）操作过程中，严格遵守安全距离，防止触电事故发生。
（4）操作完毕后，应关闭设备，切断电源，确保设备处于安全状态。
4. 高空作业的安全措施（1）高空作业人员必须持证上岗，熟悉高空作业安全规程。
（2）高空作业时，应佩戴安全带，确保作业人员安全。
（3）高空作业平台应固定牢固，确保作业平台稳定。
（4）高空作业时，应设置安全防护网，防止物体坠落。
5. 交叉作业的安全措施（1）交叉作业时，应设置安全隔离设施，确保作业人员安全。
（2）交叉作业人员应遵守安全操作规程，不得擅自操作。
（3）交叉作业过程中，应加强沟通，确保作业顺利进行。
6. 施工现场临时用电的安全措施（1）施工现场临时用电应严格按照《施工现场临时用电安全技术规范》执行。
（2）临时用电线路应采用绝缘电缆，并定期检查，确保线路安全。
（3）临时用电设备应安装漏电保护器，防止触电事故发生。
（4）施工现场临时用电设备应定期检查、维护，确保设备安全。
三、交底要求1. 施工人员应认真学习本安全技术交底，提高安全意识。
配电系统供电安全技术交底模板
一、交底目的为确保配电系统供电安全，提高施工人员的安全意识，预防事故发生，现将配电系统供电安全技术进行交底。
二、交底内容1. 供电设备安全操作规程（1）操作人员必须经过专业培训，取得相关操作资格证书后方可上岗。
（2）操作前，应检查设备状态，确保设备完好，无故障。
（3）操作过程中，严格执行操作规程，不得擅自更改操作步骤。
（4）操作完毕后，关闭电源，确保设备处于安全状态。
2. 供电线路安全操作规程（1）线路敷设前，应检查线路材料，确保符合国家标准。
（2）线路敷设过程中，应保持线路整齐、牢固，避免交叉、搭接。
（3）线路穿越墙体、楼板时，应采用保护措施，防止线路损坏。
（4）线路敷设完成后，进行绝缘电阻测试，确保线路绝缘性能良好。
3. 配电箱（柜）安全操作规程（1）配电箱（柜）安装位置应符合设计要求，确保安全可靠。
（2）配电箱（柜）内设备应整齐排列，便于操作和维护。
（3）配电箱（柜）内设备应标明名称、用途，便于识别。
（4）配电箱（柜）操作过程中，应穿戴绝缘手套、绝缘鞋等防护用品。
4. 电气设备安全操作规程（1）电气设备安装、调试、维护、检修等操作人员，必须经过专业培训，取得相关操作资格证书。
（2）电气设备操作前，应检查设备状态，确保设备完好，无故障。
（3）电气设备操作过程中，严格执行操作规程，不得擅自更改操作步骤。
（4）电气设备操作完毕后，关闭电源，确保设备处于安全状态。
5. 安全注意事项（1）严禁非专业人员操作电气设备。
（2）操作过程中，注意观察设备运行状态，发现异常情况立即停机检查。
（3）操作过程中，严禁触摸带电体，确保自身安全。
（4）电气设备检修、维护时，应切断电源，挂上警示牌。
（5）电气设备周围不得堆放易燃、易爆物品。
三、交底要求1. 施工单位应将本交底内容纳入施工组织设计，确保施工过程中严格执行。
2. 施工单位应组织施工人员认真学习本交底内容，提高安全意识。
3. 施工单位应定期对施工人员进行安全教育培训，确保施工人员掌握配电系统供电安全操作技能。
配电线路安全交底
配电线路安全交底
一、架空线
1、架空线的档距不得大于35米，线间距不得小于30厘米。
2、架空线最大弧度处与地面最小垂直距离（施工现场一般场所4米、机动车道6米）。
3、导线的边线与建筑物的最小水平距离为1米，架空线路摆动时至树梢的最小净空距离为0.5米。
二、室内配线
1、线路应减少弯曲而取直，导线连接和分支处不应受机械作用，线路应尽量减少接头。
2、线路应尽量避开热源，水平敷设的线路距地面低于2米或垂直敷设的线路距地面低于1.8米的线段高深莫测预防机械损伤。
3、导线截面应满足供电容量要求和机械强度要求。
4、线路布置位置应便于检查。
三、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有
进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面
进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
配电线路安全一级技术交底模板
一、交底目的为确保配电线路施工过程中的安全，防止事故发生，现将配电线路安全一级技术交底如下，请全体施工人员认真学习和执行。
二、交底内容1. 施工人员要求（1）所有施工人员必须经过专业培训，具备相应的电工技能和安全生产知识。
（2）施工人员应严格遵守国家有关安全生产法规和操作规程。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，禁止无关人员进入。
（2）施工人员应穿戴符合规定的安全防护用品，如安全帽、绝缘手套、绝缘鞋等。
（3）施工现场应配备足够的消防器材，如灭火器、消防沙等。
3. 配电线路施工安全要求（1）施工前，应检查施工区域内的电力设施，确保无安全隐患。
（2）施工过程中，应严格遵守操作规程，防止误操作。
（3）施工过程中，应确保施工区域内的电缆、导线等电力设施完好无损。
（4）施工过程中，应保持施工区域的整洁，防止杂物掉落影响施工。
4. 电缆敷设安全要求（1）电缆敷设前，应检查电缆型号、规格是否符合要求。
（2）电缆敷设过程中，应保持电缆与地面、墙面的距离，防止电缆受损。
（3）电缆埋地敷设时，应确保电缆埋地深度不小于0.7米，周围铺设50mm厚的细砂，并覆盖红砖保护。
（4）电缆穿过建筑物、构筑物、道路等时，必须加设防护套管。
5. 接地装置安全要求（1）现场采用TN-S接零保护系统。
（2）配电室内设置重复接地装置，接地体选用φ50mm镀锌圆钢，接地电阻不大于4Ω。
（3）接地线应连接牢固，防止接地线脱落。
6. 施工现场其他安全要求（1）施工过程中，应保持施工现场的通风、采光良好。
（2）施工过程中，应防止施工人员受到机械伤害、触电等安全事故。
（3）施工结束后，应对施工现场进行清理，确保无安全隐患。
三、交底总结通过本次配电线路安全一级技术交底，希望全体施工人员能够充分认识到安全生产的重要性，提高安全意识，确保配电线路施工过程中的安全。
四、交底人及时间交底人：XXX交底时间：XXXX年XX月XX日。
配电安全用电技术交底
配电安全技术交底安全技术交底内容:一、用电管理配电柜或配电线路停电检修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。
断电和传输必须由专人处理。
配电室应保持整洁，不得堆放任何妨碍活动、维修的杂物。
临时用电步骤：⑴现场勘探，确定电源进线总配电箱（柜），配电箱的位置和路线。
⑵ 进行负荷计算，选择电器的导线截面和类型、规格。
二、电工⒈电工必须接受专业和安全技术培训，经（地）市劳动部门考试合格发给活动证，方准独立活动。
⒉电工应掌握电气安全的基本知识和所有设备的性能。
3.应关闭停机设备，锁好开关箱。
4.上岗前按要求穿戴个人防护用品。
⒌负责保护电气设备的负荷线，保护零线（重复接地）和开关箱。
⒍移动电气设备必须关闭电源，在一般情况下不许带电作业，带电作业要设监护人。
⒎根据需要定期检查电源线，发现问题及时处理，并做好检查和维修记录。
⒏了解触电急救和电气灭火常识。
三、安全距离和外部电源保护外电线路：指施工现场临时用电线路以外的任何用电线路。
⒈不得往高、低压线路下方施工、设置临时设施或堆叠对象、架具、材料及其他杂物。
⒉安全距离：⑴ 在建工程（包括脚手架）外部和架空线路之间的最小安全距离1kv 不小于4m，1～10kv 不小于6m，3 5～110kv 不小于8m。
施工现场架空导线的最大弧垂和与地面的最小距离≥4.0m 和高速公路≥6.0m。
⑵ 高速公路与外部电力架空线之间的最小距离1kv 以下为6m，10kv 以下为7m。
⒊外部电气保护：⑴ 未达到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志。
⑵ 带电体至围栏（封闭）的安全距离10kv 应大于750px，35kv 应大于1250px。
⑶ 带电体到障碍物的安全距离10kv 应大于2375px，35kv 应大于2875px⑷ 在架设防护设施时，应由电气技术人员或专职安全员监督。
⑸ 当无法保护时，必须切断电源，迁移线路或更改工程位置，否则不准施工。
配电室送电安全技术交底模板
一、交底目的为确保配电室送电工作的安全、顺利进行，提高全体施工人员的安全意识，现将配电室送电安全技术交底如下。
二、交底内容1. 人员要求（1）参与送电工作的施工人员必须经过专业培训，持有相应的操作资格证书。
（2）施工人员应熟悉本工程配电室送电的相关技术要求和安全操作规程。
（3）施工人员应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
2. 施工现场安全措施（1）施工前，应对施工现场进行安全检查，确保无安全隐患。
（2）施工区域应设置明显的警示标志，并配备专职安全员进行现场监督。
（3）施工人员应遵守现场安全操作规程，严禁酒后作业、疲劳作业。
3. 送电前准备工作（1）检查配电室设备是否齐全、完好，绝缘性能是否达标。
（2）检查电缆线路、接地装置等是否符合要求，确保安全可靠。
（3）对施工人员进行安全技术交底，明确各自职责和操作规程。
4. 送电操作步骤（1）检查送电线路、设备，确认无误后，方可进行送电操作。
（2）按照操作规程，依次开启断路器、隔离开关等设备。
（3）送电过程中，密切关注设备运行状态，发现异常情况立即停机检查。
（4）送电完成后，对设备进行检查，确认运行正常。
5. 送电后注意事项（1）送电后，应保持现场整洁，确保设备运行安全。
（2）加强对设备运行状态的监测，发现问题及时处理。
（3）定期对设备进行维护保养，确保设备长期稳定运行。
三、安全要求1. 施工人员必须严格遵守操作规程，确保人身安全。
2. 严禁非专业人员操作设备，避免发生意外事故。
3. 施工现场严禁吸烟、饮酒，确保安全生产。
4. 严格执行现场安全检查制度，及时发现并消除安全隐患。
5. 配电室送电工作结束后，应及时总结经验教训，不断提高安全意识和操作技能。
四、应急措施1. 发生人身触电事故时，立即切断电源，进行现场急救。
2. 发生火灾事故时，立即使用灭火器进行灭火，并拨打火警电话报警。
3. 发生设备故障时，立即停机检查，排除故障后方可重新启动。
配电线路安全技术交底
架空线边线与 建筑物凸出部分
1.0
杆高（m)+3.0
1.0
（4）架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍，采用断路器做短路保护时，其顺动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。
（5）架空线导线截面的选择应符合下列要求：
3、室内配线
（1）架空进户线的室外端采用绝缘子固定，过墙处应穿管保护，距地面高度不得小于2.5m，并应采取防雨措施。
（2）室内配线所用导线或电缆的截面应根据用电设备或线路的计算负荷确定，但铜线截面不应小于1.5mm2，铝线截面不应小于2.5 mm2。
（3）对穿管敷设的绝缘导线线路，其短路保护熔断器的熔体额定电流不应大于穿管绝缘导线长期连续负荷允许载流量的2.5倍。
安全技术交底表
表AQ—C11—1
编号
110
工程名称
施工单位
交底部位
工种
安全技术交底内容
配电线路安全技术交底
1、架空线路
（1）架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜采用角钢或方木，低压铁横担角钢应按表2选用，方木横担截面应按80mm×80mm选用，横担长度应按表3选用。
表1 横担间的最小垂直距离（m）
（8）架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50%，且一条导线应只有一个接头。
在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。
（9）架空线路绝缘子应按下列原则选择：
1）直线杆采用针式绝缘子。
2）耐张杆采用蝶式绝缘子。
（10）因受地形环境限制不能装设拉线时，可采用撑杆代替拉线，撑杆埋设深度不得小于0.8m，其底部应垫底盘或石块。撑杆与电杆的夹角宜为30°.
配电安全技术交底范本模板
一、交底目的为确保配电作业安全，防止事故发生，提高作业人员的安全意识和操作技能，特制定本交底范本。
二、交底对象配电作业人员、管理人员、监理人员等。
三、交底内容1. 作业环境及安全要求（1）作业现场应保持整洁、有序，禁止堆放杂物，确保通道畅通。
（2）作业现场应配备必要的安全防护设施，如安全帽、绝缘鞋、安全带等。
（3）作业现场应设置警示标志，提醒作业人员注意安全。
2. 作业前的安全检查（1）检查配电设备、线路是否完好，是否存在安全隐患。
（2）检查接地装置是否可靠，接地电阻值是否符合要求。
（3）检查绝缘工具、防护用品是否齐全，性能良好。
3. 作业过程中的安全操作（1）操作人员必须持证上岗，熟悉配电设备的操作规程。
（2）操作过程中，严禁操作人员擅自离开工作岗位。
（3）操作电气设备时，应先切断电源，确认设备无电压后，方可进行操作。
（4）操作高压设备时，应穿戴绝缘手套、绝缘鞋等防护用品。
（5）操作过程中，严禁触摸带电体，确保人身安全。
4. 作业后的安全检查（1）作业完成后，应对配电设备、线路进行检查，确保无安全隐患。
（2）检查接地装置是否完好，接地电阻值是否符合要求。
（3）清理作业现场，确保通道畅通。
5. 应急处理（1）发生触电事故时，应立即切断电源，对伤员进行急救。
（2）发生火灾时，应立即报警，并采取灭火措施。
（3）发生设备故障时，应立即停机，并通知专业人员处理。
四、安全注意事项1. 严格执行操作规程，严禁违章操作。
2. 穿戴好相应的劳保用品，正确操作。
3. 摇测电缆绝缘电阻值，二人操作，按操作规程正确使用。
4. 高空作业时，必须系好安全带，确保安全。
5. 严禁酒后作业，确保作业人员身心健康。
6. 定期对作业人员进行安全教育培训，提高安全意识。
五、交底要求1. 作业人员应认真学习本交底内容，确保掌握安全操作技能。
2. 管理人员、监理人员应加强对作业现场的安全监督检查，确保作业安全。
3. 定期对作业人员进行安全考核，确保作业人员具备安全操作能力。
线路架设、电缆敷设安全技术交底
电杆基础（边线）
1.00
—
建筑物基础（边线）
0.60
—
排水沟
1.00
0.50
6．进入变电所、配电所的电缆沟或电缆管，在电缆敷设完成后应将管口堵实。
补充作业指导内容：
3）电缆与热力管道（管沟）、油管道（管沟）、可燃气体及易燃液体管道（管沟）、热力设备或其他管道（管沟）之间，虽距离能满足要求，但检修管路可能伤及电缆时，在交叉点前后1m范围内，尚应采取保护措施；当交叉距离不能满足要求时，应将电缆穿入管中，其距离可减为0.25m。
表1电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小距离
3．导线截面的选择应满足下列要求：
1）导线中的负荷电流不应大于导线允许截流量。
2）线路末端的允许电压降不应大于额定值的5%。
3）导线跨越铁路、公路或其他电力线路时，铜绞线截面不得小于16mm2；钢芯铝绞线截面不得小于25mm2;铝绞线不得小于35mm2。
4）线路相互交叉时，不同线路导线之间最小垂直距离应符合表1的规定。
5．电缆直埋时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离应符合表1的规定。严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行：
1）电力电缆间、控制电缆间以及它们相互之间在交叉点前后1m范围内，当电缆穿入管中或用隔板隔开时，基交叉距离可减为0.25m。
2）电缆与热力管道（管沟）及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过10℃
表3同杆架设的线路横担最小垂进距离（m）
同杆线路
直线杆
分支杆或转角杆
高压与高压
0.8
0.45/0.6注
高压与低压
1.2
配电线路检修安全技术交底模板
一、前言为确保配电线路检修工作的安全、顺利进行，防止事故发生，特制定本安全技术交底。
二、交底内容1. 检修前的准备工作（1）了解检修线路的基本情况，包括线路长度、杆塔类型、导线规格、绝缘子类型等。
（2）熟悉检修作业范围内的设备、设施及安全措施。
（3）检查检修工具、设备是否完好，安全防护用品是否齐备。
2. 检修过程中的安全注意事项（1）高空作业：作业人员必须佩戴安全帽、安全带，使用安全绳，严禁攀爬杆塔、拉线。
（2）带电作业：严格执行带电作业规程，做好绝缘隔离措施，确保作业人员人身安全。
（3）施工机械：使用前检查设备状况，确保机械安全可靠，操作人员必须持证上岗。
（4）施工现场：保持施工现场整洁，严禁堆放杂物，确保通道畅通。
（5）安全用电：严格执行《电气安全规程》，防止触电事故发生。
3. 检修作业过程中的具体要求（1）高空作业：作业人员必须穿戴符合规定的安全防护用品，如安全帽、安全带、防滑鞋等。
（2）带电作业：作业人员必须穿戴绝缘防护用品，如绝缘手套、绝缘鞋、绝缘服等。
（3）操作机械：操作人员必须熟悉机械性能和操作规程，确保操作准确、安全。
（4）使用工具：使用工具时，注意工具的锋利度，避免割伤、划伤。
（5）防止物体打击：作业过程中，严禁抛掷工具、材料等物品。
4. 检修作业结束后的安全措施（1）作业完成后，检查现场是否清理干净，确保通道畅通。
（2）拆除临时设施，恢复原状。
（3）对检修设备进行检查，确保正常运行。
（4）清理检修工具、设备，做好保养工作。
三、应急处理1. 作业过程中发生意外，立即停止作业，采取紧急措施。
2. 作业人员受伤，立即进行现场急救，并及时联系医疗部门。
3. 发生火灾、触电等事故，立即切断电源，采取灭火措施，并报告相关部门。
四、总结通过本次安全技术交底，使全体作业人员充分认识到配电线路检修工作的重要性，提高安全意识，确保检修工作顺利进行。
在实际作业过程中，严格执行本交底内容，确保安全生产。
配电工程安全技术交底记录模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工项目负责人：____________________5. 施工日期：____________________二、安全技术交底内容1. 施工现场安全管理（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工现场设置安全警示标志，明确警示内容。
（3）施工现场设置安全通道，确保人员通行安全。
（4）施工人员应遵守施工现场各项安全规定，服从现场管理。
2. 施工用电安全（1）施工现场用电设备必须符合国家相关标准和规定。
（2）施工用电线路必须采用绝缘导线，严禁使用裸露电线。
（3）施工用电设备应安装漏电保护器，确保用电安全。
（4）施工用电设备应定期检查、维护，发现问题及时整改。
3. 施工设备安全（1）施工设备应按照操作规程进行操作，严禁违规操作。
（2）施工设备应定期检查、保养，确保设备性能良好。
（3）施工设备操作人员应具备相应的操作技能和经验。
4. 施工材料安全（1）施工材料应按照设计要求选用，确保材料质量。
（2）施工材料应存放整齐，防止材料损坏或丢失。
（3）施工材料应按照规范进行验收，不合格材料不得使用。
5. 施工过程安全（1）施工过程中，应严格按照施工图纸和施工方案进行施工。
（2）施工过程中，应密切关注施工质量，确保施工质量符合要求。
（3）施工过程中，应密切注意施工安全，防止发生安全事故。
三、安全责任落实1. 施工单位应建立健全安全管理制度，明确各级人员的安全责任。
2. 施工项目负责人应全面负责施工现场的安全管理工作。
3. 施工人员应严格遵守各项安全规定，确保自身和他人的安全。
4. 监理单位应加强对施工现场的监督检查，确保施工安全。
四、应急处理1. 发生安全事故时，应立即停止施工，组织人员救助受伤人员。
2. 及时向相关部门报告事故情况，配合事故调查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
架空线与摆动最大时树梢
0.13
0.05
0.50
最小垂直 距离/m
架空线同杆架设下方的通信广播线路
架空线最大弧垂与地面
架空线最大弧垂与暂设工程顶端
架空线与邻近 电力线路交叉
施工现场
机动车道
铁路轨道
1KV以下
1—10K
1.0
4.0
6.0
7.5
2.5
1.2
2.5
最小水平 距离/m
架空线电杆 与路基边缘
架空线电杆与 铁路轨道边缘
架空线边线与 建筑物凸出部分
1.0
杆高（m)+3.0
1.0
（4）架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍，采用断路器做短路保护时，其顺动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。
（5）架空线导线截面的选择应符合下列要求：
安全技术交底表
表AQ—C11—1
编号
110
工程名称
施工单位
交底部位
工种
安全技术交底内容
配电线路安全技术交底
1、架空线路
（1）架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜采用角钢或方木，低压铁横担角钢应按表2选用，方木横担截面应按80mm×80mm选用，横担长度应按表3选用。
表1 横担间的最小垂直距离（m）
1）导线中的计算负荷电流不大于其长期连续负荷允许载流量。
2）线路末端电压偏移不大于其额定电压的5%。
3）三相四线制线路的N线和PE线截面不小于相线截面的50%，单项线路的零线截面与相线截面相同。
4）按机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2。
5）在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2，绝缘铝线截面不小于25mm2。
五线
0.7
1.5
1.8
（2）架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。
（3）架空线路宜采用钢筋混凝土杆或木杆。钢筋混凝土不得有露筋、宽度大于0.4mm的裂纹和扭曲；木杆不得腐朽，其梢径不应小于140mm。
架空线路与邻近线路或固定物的距离
项目
距 离 类 别
最小净空 距离/m
架空线路的过引线、 接下线与邻线
（15）架空线路必须有过载保护。
采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断体额定电流或断路器长延时过流脱扣器脱扣电流整定值的1.25倍。
（16）电杆的拉线宜采用不少于3根D4.0mm的镀锌钢丝。拉线与电杆的夹角应在30°—45°之间。拉线埋设深度不得小于1m。电杆拉线如从导线之间穿过，应在高与地面2.5m处装设拉线绝缘子。
（5）架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重所带来的荷载，敷设高度应符合架空线路敷设高度的具体要求，但沿墙壁敷设时最大弧垂距地不得小于2.0m。
（6）埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m，交叉间距不得小于1m。
（7）电缆类型应根据敷设方式、环境条件选择，埋地敷设宜选用铠装电缆，当选用无铠装电缆时，应能防水、防腐。架空敷设宜选用无铠装电缆。
（17）接户线在档距内不得有接头，进线处离地高度不得小于2.5m。接户线最小截面应符合表1规定。接户线线间距及与邻近线路间的距离应符合表2的要求。
表1 接户线的最小截面
接户线架设方式
接户线长度/m
接户线截面/mm2
铜线
铝线
架空或沿墙敷设
10—25
6.0
10.0
≤10
4.0
6.0
表2 接户线线间及ቤተ መጻሕፍቲ ባይዱ邻近线路间距离
排列方式
直线杆
分支或转角杆
高压与低压
1.2
1.0
低压与低压
0.6
0.3
表2 低压铁横担角钢选用
导线截面/mm2
直线杆
分支或转角杆
二线及三线
四线及以上
16 25 35 50
∟50×5
2×∟50×5
2×∟63×5
70 95 120
∟63×5
2×∟63×5
2×∟70×5
表3 横担长度选用
横担长度/m
二线
三线、四线
接户线架设方式
接户线档距/m
接户线线间距离/mm
架空敷设
≤25
150
＞25
200
沿墙敷设
≤6
100
＞6
150
架空接户线与广播电话线交叉时的距离/mm
接户线在上部，600接户线在下部，300
架空或沿墙敷设的接户线零线和相线交叉时的距离/mm
100
2、电缆线路
（1）在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平辐射宜沿墙或门口刚性固定，最大弧垂距地不小于2.0m。
（8）架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50%，且一条导线应只有一个接头。
在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。
（9）架空线路绝缘子应按下列原则选择：
1）直线杆采用针式绝缘子。
2）耐张杆采用蝶式绝缘子。
（10）因受地形环境限制不能装设拉线时，可采用撑杆代替拉线，撑杆埋设深度不得小于0.8m，其底部应垫底盘或石块。撑杆与电杆的夹角宜为30°.
（2）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。
（3）电缆线路应采用埋地或架空敷设，，严禁沿地面明设，并应避免机械损伤和介质腐蚀，埋地电缆路径应设方位标志。
（4）埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。
（11）直线杆和15°以下的转角杆，可采用单横担绝缘子，但跨越机动车道时应采用单横担双绝缘子，15°到45°的转角杆应采用双横担双绝缘子；45°以上的转角杆，应采用十字横担。
（12）架空线路的档距不得大于35m。
（13）架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。
（14）架空线必须采用绝缘导线。
（6）电杆埋设深度宜为杆长的1/10加0.6m，回填土应分层夯实，在松软土质处宜加大埋入深度或采用卡盘等加固。
（7）架空线路相序排列应符合下列要求：
1）动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE。
2）动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1、（L2、L3）、N、PE。
