最新10kV架空线路基础知识
10kV架空线路基础知识
架空线路常用的导线型号及符号的含义
架空线路常用的导线有裸导线和绝缘导线.按导线的结构 可分为单股,多股及空芯导线.按导线使用材料分为铜导线, 铝导线.钢芯铝导线,铝合金导线和钢导线等. 送,配电架空电力线路采用多股裸导线,低压配电架空线路 可使用单股裸铜导线. 常用的裸导线有以下几种:
1裸铜导线(TJ),2裸铝导线(LJ),3钢芯铝导线 (LGJ,LGJQ,LGJJ)4铝合金导线(HLJ)5钢导线(GJ) • 导线型号中的拼音字母的含义
线跨越的地形、地物不同，各档距的大小不相等，导线的悬挂点标高也不 一样，各档距的导线受力情况也不同。而导线的应力和弧垂跟档距的关系 非常密切，档距变化，导线的应力和弧垂也变化，如果每个档距一个一个 计算，会给导线力学计算带来困难。但一个耐张段里同一相导线，在施工 时是一道收紧起来的，因此，导线的水平拉力在整个耐张段里是相等的， 即各档距弧垂最低点的导线应力是相等的。我们把大小不等的一个多档距 的耐张段，用一个等效的假想档距来代替它，这个能够表达整个耐张力学 规律的假想档距，称之为代表档距或称为规律档距，用LO表示。 导线悬挂点等高情况： 导线悬挂点不等高情况：
G——干字型
Me——门型
Y——羊角型
Gu——鼓型
B——酒杯型
跌落式熔断器常见故障及防范措施
跌落式熔断器是高压配电线路上最常用过负荷及短路保护设备，它具有 结构简单、价格便宜、操作方便、适应户外环境性强等特点，被广泛应用 于10kV配电线路和配电变压器一次侧作为保护用。它安装在10kV配电线 路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开 关的功能，给线路检修创造了一个安全作业环境。安装在配电变压器上， 可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得 到了普及。其工作原理是：将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管 中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘 拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。 当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高 温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧 形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔 丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下, 绕下轴翻转跌落,形成明显的断开距离。使电路断开，切除故障段线路或者 故障设备
变压器配置与10KV架空线路基础知识

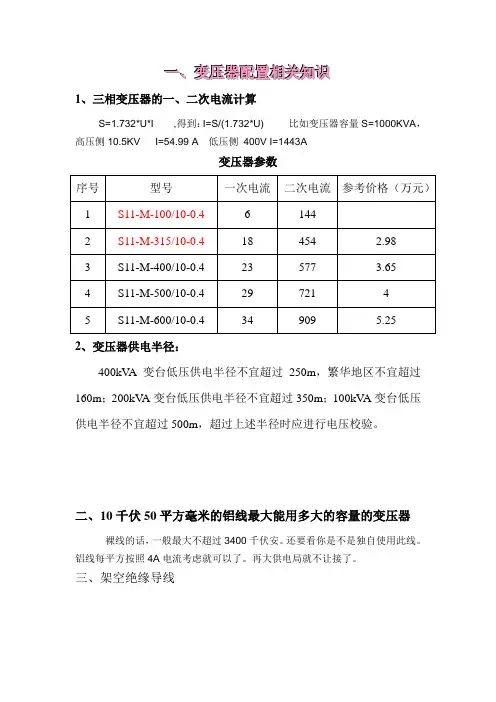

一、变压器配置相关知识
1、三相变压器的一、二次电流计算
S=1.732*U*I ,得到：I=S/(1.732*U) 比如变压器容量S=1000KVA，高压侧10.5KV I=54.99 A 低压侧400V I=1443A
变压器参数
2、变压器供电半径：
400kVA变台低压供电半径不宜超过250m，繁华地区不宜超过160m；200kV A变台低压供电半径不宜超过350m；100kV A变台低压供电半径不宜超过500m，超过上述半径时应进行电压校验。
二、10千伏50平方毫米的铝线最大能用多大的容量的变压器
裸线的话，一般最大不超过3400千伏安。
还要看你是不是独自使用此线。
铝线每平方按照4A电流考虑就可以了。
再大供电局就不让接了。
三、架空绝缘导线。
10kV-架空配电线路基本组成及杆上设备详解
10kV-架空配电线路基本组成及杆上设备详解1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电（开关站）与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV 线路是分配给用户的配电线路，但在一些农村地区35kV 也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路（35kV、110kV）、中压架空配电线路（20kV、10kV、6kV、3kV）、低压架空配电线路（220V、380V），本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲ 电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关（多为柱上）。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V 上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路（大分支线路），在分支线路中间可以直接“ T”接又形成分支线路（小分支线路）。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2 ，分支线截面一般不少于70mm2 。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲ 架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
10kV架空配电线路介绍资料
架空线路常用的导线型号及符号的含义 架空线路常用的导线有裸导线和绝缘导线.按导线的结构 可分为单股,多股及空芯导线.按导线使用材料分为铜导线, 铝导线.钢芯铝导线,铝合金导线和钢导线等. 送,配电架空电力线路采用多股裸导线,低压配电架空线路 可使用单股裸铜导线. 常用的裸导线有以下几种: 1裸铜导线(TJ),2裸铝导线(LJ),3钢芯铝导线 (LGJ,LGJQ,LGJJ)4铝合金导线(HLJ)5钢导线(GJ) • 导线型号中的拼音字母的含义 T-铜导线 J-绞线 L-铝导线 G-钢芯 Q-轻型 H-合金 型号中一字线后的数字表示导线的截面积平方毫米
二、防止跌落式熔断器故障的主要措施 1、 合理选择跌落式熔断器
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险 性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电 流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相 匹配。熔断器的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为 额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断 器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必 须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很 可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断 时难以灭弧，最终引起熔管烧毁，爆炸等事故。
线最低点的垂直距离，称为弧垂或弛度。用f表示。 3．限距：导线对地面或对被跨越设施的最小距离。一般指导线最低点到地面的 最小允许距离，常用h表示。 4．水平档距：相邻两档距之和的一半，称为水平档距 5．垂直档距：相邻两档距间导线最低点之间的水平距离，称为垂直档距，
10kv架空线路基础知识
一、设计依据依据的规程、规范有：1《66kV及以下架空电力线路设计规范》GB50061-972《架空配电线路设计技术规程》SDJ-206-873《架空送电线路杆塔结构设计技术规定》DL/T5154-20024《环型混凝土电杆》GB396-19945《架空送电线路钢管杆设计技术规定》DL/T5130-20016《电力设备过电压保护设计技术规程》SDJ7-797《送电线路基础设计技术规定》SDGJ62-848《农村低压电力技术规程》DL/T499-2001二、设计流程1：明确起点，终点，导线截面2：收集地形图，选定路径方案3：进行现场踏勘测量绘制路径图4：根据工程气象条件线路导线截面，档距，转角及现场地形地质等实际情况选择杆塔形式5：根据以上资料开列设备材料清册6：根据设计资料，套用现行定额、计费程序，编制工程预算书;7：对方案进行技术经济对比分析，确定最佳方案8：对确定的最佳方案进行资料完善、整理，形成全套设计资料三、图集1，杆塔部分：钢管塔，砼杆，钢管杆等2，机电部分：金具及接地装置3，铁塔基础4，铁塔加工5，部件部分:混泥土部件，铁件部件四、气象条件气象条件是选择导线和确定档距的重要依据五、架空线路1，导线选择：一般选择钢芯铝绞线，一般结合当地电网发展规划，一般采用LGJ-150/20,LGJ-185/25，LGJ-240/30等。
2，导线的安全系数：一般根据导线选择4~6之间。
3，导线排列:单回路一般采用三角形或垂直排列，双回路采用垂直排列铁塔部分垂直排列横担间距离为1000mm，双回路铁塔不同相导线间的水平距离为1800mm，四回路铁塔不同相导线间的水平距离为1000～1600mm。
直线砼杆垂直排列横担间距离基本为800mm，单回路耐张砼杆垂直排列横担间距离为1000mm。
4，档距：城镇地区配电线路的档距一般取40～50米，郊区及农村地区配电线路的档距一般取60～100米，高差较大的地区取60～200米，线路耐张段长度不宜大于1千米。
10KV架空线路知识

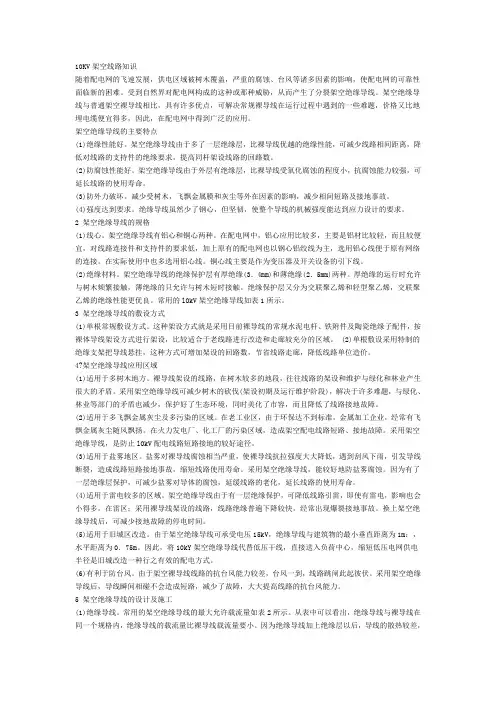

10KV架空线路知识随着配电网的飞速发展，供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影响，使配电网的可靠性面临新的困难。
受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线。
架空绝缘导线与普通架空裸导线相比，具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题，价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。
架空绝缘导线的主要特点(1)绝缘性能好。
架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。
(2)防腐蚀性能好。
架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。
(3)防外力破坏。
减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。
(4)强度达到要求。
绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
2 架空绝缘导线的规格(1)线心。
架空绝缘导线有铝心和铜心两种。
在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。
在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
(2)绝缘材料。
架空绝缘导线的绝缘保护层有厚绝缘(3．4mm)和薄绝缘(2．5mm)两种。
厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。
绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。
常用的lOkV架空绝缘导线如表1所示。
3 架空绝缘导线的敷设方式(1)单根常规敷设方式。
这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域。
(2)单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊，降低线路单位造价。
第二部分 10kV架空线路部分 第一卷 总论
云南电网有限责任公司10kV及以下配电线路标准设计V4.0 第二部分 10kV架空线路部分第一卷总论云南电网有限责任公司编2017年07月1目录1 概述 (1)1.1概况 (1)1.2 图集目录 (2)1.3标准设计目录索引 (3)2 设计原则 (15)2.1大档距杆塔电气主要设计原则 (15)2.2小档距杆塔电气主要设计原则 (21)2.3 杆塔基础形式 (29)2.4 杆型使用说明 (29)2.5 开关设备 (30)3 模块划分和模块说明 (36)4 图纸编号规则和目录 (38)4.1 10kV架空线路混凝土杆部分命名原则 (38)4.2 10kV架空线路焊接角钢塔部分命名原则 (39)4.3 10kV架空线路螺栓角钢塔部分命名原则 (40)4.4 10kV架空线路机电组装图命名原则 (40)4.5 10kV架空线路安健环部分命名原则 (41)4.6 10kV开关设备部分命名原则 (41)1概述1.1概况本标准为云南电网有限责任公司10kV及以下配电线路标准设计V4.0成果中的10kV架空线路部分。
本标准主要内容涉及10kV单回路、双回路、四回路架空线路小档距和10kV单回路大档距设计，共包含五个部分，即：混凝土杆部分、角钢塔部分、机电组装图部分、安健环部分和标准材料部分。
(1)混凝土杆部分：包括大档距和小档距混凝土杆及相关铁件加工图、拉线组装图等。
小档距为单回路和双回路，采用单杆架设；大档距为单回路，采用双杆和三联杆架设。
(2)角钢塔部分：包括焊接塔和螺栓塔。
(3)机电组装图部分：包含金具组装图、接地装置图和柱上开关安装图。
(4)安健环部分：包含10kV架空线路安健环设施部分。
(5)标准材料部分：包含混凝土杆部分和角钢塔部分各种杆塔型式以及杆塔的拉线、接地材料。
以上模块中，如实际使用中，超出使用范围的，请设计单位自行校核。
11.2 图集目录21.3标准设计目录索引345678910111213142设计原则2.1 大档距杆塔电气主要设计原则2.1.1气象条件（1）基本风速按照新颁布的《66kV及以下架空电力线路设计规范》，结合云南省的实际情况，并综合考虑经济性、安全性和通用性，10kV架空线路标准设计基本风速采用离地10m高，30年一遇10min平均最大风速，取25m/s。
10kV架空配电线路介绍解析
7．接地装置：
主要由连接架空地线的接地引下线及埋入杆塔地里的接地体（极）所组成。接地 装置的主要作用是，能迅速将雷电流在大地中扩散泄导，以保持线路有一定的耐 雷水平。杆塔接地电阻值愈小，其耐雷水平就愈高。
二、送电线路专业术语
1．档距：相邻两基杆塔之间的水平直线距离，称为档距，一般用L表示。 2．弧垂：对于水平架设的线路来说，导线相邻两个悬挂点之间的水平连线与导
4．金具
送电线路金具，按其主要性能和用途可分为：线夹类、连接金具类、接续金 具类、防护金具类、拉线金具类。 （1）线夹类： 悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬 挂在直线杆塔的架空地线支架上。 耐张线夹：是用来将导线或架空地线固定在耐张绝缘子串上，起锚固作用。 耐张线夹有三大类，即：螺栓式耐张线夹；压缩型耐张线夹；楔型线夹。 螺栓式耐张线夹：是借U型螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦 效应来固定导线。 压缩型耐张线夹：它是由铝管与钢锚组成。钢锚用来接续和锚固钢芯铝绞线 的钢芯、然后套上铝管本体，以压力使金属产生塑性变形，从而使线夹与导 线结合为一整体，采用液压时，应用相应规格的钢模以液压机进行压缩。采 用爆压时，可采用一次爆压或二次爆压的方式，将线夹和导线（架空地线） 压成一个整体。 楔型线夹：用来安装钢绞线，紧固架空地线及拉线杆塔的拉线。它利用楔的 劈力作用，使钢绞线锁紧在线夹内。 （2）连接金具类：连接金具是用来将绝缘子串与杆塔之间，线夹与绝缘子串 之间，架空地线线夹与杆塔之间进行连接的金具。常用的连接金具有：球头 挂环、碗头挂板、U型挂环、直角挂板等。 （3）接续金具类：用于导线的接续及架空地线的接续，耐张杆塔跳线的接续。 定型的接续金具有：钳压接续金具、液压接续金具、螺栓接续金具、爆压接 续金具。
10kV架空配电线路基本组成与杆上设备详解
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
10kV配电架空线路设计要点分析
水电工程Һ㊀１０ｋＶ配电架空线路设计要点分析季正伟摘㊀要:对于电力系统而言ꎬ１０ｋＶ配电线路发挥着十分重要的作用ꎬ是将电力输送给用户的关键环节ꎬ线路设计会对用户的用电体验造成直接的影响ꎮ为了保证１０ｋＶ配电架空线路设计的合理性ꎬ必须准确的把握设计要点ꎬ保证线路在运行过程中的安全性与稳定性ꎬ有效的提高电力服务质量ꎮ因此ꎬ在进行１０ｋＶ配电架空线路设计时ꎬ必须明确线路设计目标以及设计流程ꎬ更好的把握设计要点ꎬ有效的提高１０ｋＶ配电架空线路设计水平ꎬ保证线路的运行稳定性ꎮ关键词:１０ｋＶꎻ架空线路ꎻ设计要点一㊁配电线路设计流程从设计图纸到电力线路的最终成型ꎬ其间会有多种多样的因素影响设计方案的最终成型ꎮ为了提高线路设计的合理性ꎬ要将最初设计思路展现在人们面前ꎮ要想合理设计配电线路ꎬ需要在施工过程中严格遵守设计图纸ꎬ落实设计流程ꎮ在具体的实施过程中ꎬ需要一开始就掌握路线的具体位置ꎬ结合导线截面㊁天气等各方面因素ꎬ通过线路设计工作者去现场进行严谨科学的检测ꎬ最终将设计结果清晰标注在设计方案上ꎮ此外ꎬ相关工作人员可以根据设计者给出的设计方案进行杆塔选定ꎮ相关设备和材料清单的罗列ꎬ有助于对工程投资金额进行预算ꎬ再经过分析得到结果显示方案的经济性ꎬ最终确定所需要的技术投资ꎮ二㊁配电架空线路设计内容(一)采用合理路径设计为减少线路铺设可能会遇到的困难ꎬ应综合各种要素进行分析ꎬ例如不合理的路径设计ꎬ将会造成资源的浪费ꎬ还加剧了对大自然的伤害ꎮ由此可见ꎬ要想有一个合理的设计方案ꎬ路径选择是关键点ꎮ设计者应结合各种因素ꎬ反复进行分析ꎬ制作出多个科学合理的方案ꎬ由相关工作人员选择最佳路径ꎬ这样可以有效保障配电网的稳定运行ꎬ最大限度将损失的可能性降至最低ꎮ由于１０ｋＶ配电架空线路的特殊性ꎬ在进行线路路径设计时ꎬ设计者必须重视整个路径途经地方的气候状况㊁地理环境等因素造成的影响ꎬ例如线路架设中有较多的建筑物存在ꎬ这必将对配电网的运行造成一定影响ꎻ地势崎岖的位置ꎬ会给线路安装人员造成很大麻烦ꎬ超出工程资金预算ꎻ树线矛盾突出地区㊁景区及居民聚集区也不适合线路的铺设ꎮ所以在路径选择时要尽量规避这些不利影响ꎬ设计出最可行的线路铺设路径ꎮ(二)采用基础设计的要点设计者若想基础设计过程开展顺利ꎬ必须关注到地形因素㊁土壤特质㊁水文特点等因素对线路铺设的影响ꎮ设计过程中应当仔细分析这些因素可能会对设计产生的影响ꎬ最终选择科学合理的基础形式ꎮ１０ｋＶ配电架空线路的基础形式含有钢筋混凝土杆和铁塔两类ꎬ这两类各有其特点ꎬ它们之间的主要区别是受力的形式不同ꎮ来自二者之中的倾覆类形式ꎬ现在在一些工程中被广泛运用ꎬ倾覆类比较广泛存在的形式为卡盘ꎬ其特点是承受倾覆力矩的压力ꎮ相比较来说ꎬ另一个铁塔基础主要采用灌注桩形式来使其基础形式稳稳扎根于黏性或沙性土中ꎮ无论倾覆类基础形式和铁塔基础形式ꎬ在不同的安装环境下二者各有其存在的必要ꎬ但最终都是为保证基础设计的科学性和合理性ꎮ(三)１０ｋＶ配电架空线路的设计要点１.外界因素影响由于线路安装的特殊性ꎬ使它在安装过程中可能会面临各类环境状况ꎬ对线路的安装非常不利ꎮ所以就必须要求设计者深入分析此地的环境状况ꎬ最大限度避免损失ꎮ调查数据包括此地近些年的气候状况以及是否遭受过地理灾害ꎬ例如泥石流将会造成无法挽回的损失ꎻ多冰雪天气也将影响配电网的使用ꎬ这些因素都应在１０ｋＶ配电架空线路的设计过程中深入分析ꎬ若设计过程中对这些因素不够重视ꎬ则可能导致线路被破坏ꎬ最终影响到整个电力系统的运行ꎮ从人文角度出发ꎬ线路铺设主要为了解决人们的用电需求ꎬ居民的生活水平影响着其地区用电总量ꎮ所以ꎬ在线路铺设过程中也要把此因素考虑在内ꎬ在用电较少的地区大量铺设线路ꎬ这势必是个不合理的工程ꎬ线路铺设所需要的资金投入是巨大的ꎬ如果所铺设的线路不能带来经济效益ꎬ那么将会造成资源的严重浪费ꎮ２.科学选择导线铝导线是１０ｋＶ配电架空线路最常使用的导线材料ꎬ此材料严格按照国家质量标准制造ꎬ很大程度保障了电力输送的安全性ꎮ此导线在居民区的安全系数必须为２.５以上ꎮ铝导线分绝缘铝导线和普通裸导线ꎬ绝缘导线区别于普通的架空裸导线具有:良好的绝缘性能㊁抗腐蚀程度小㊁深入负荷中心㊁减少树线矛盾㊁检修周期延长等优点ꎬ采用架空绝缘导线取代普通架空裸导线越来越普遍ꎮ但是ꎬ由于绝缘导线的使用和施工工艺于普通裸导线有区别ꎬ若选择和使用不当ꎬ不仅会影响工程质量及运行管理ꎬ会留下很多事故隐患ꎮ因此ꎬ要根据当地实际情况科学地选择使用ꎮ三㊁结论在进行１０ｋＶ配电线路的设计过程中ꎬ需要以减少施工过程中遇到的困难㊁线路架设工作中投入的金额以及方便后期维修为目标进行设计ꎮ根据施工过程分析线路铺设和杆塔架设的影响因素ꎬ并提出有效的解决措施ꎬ从而保障铺设的科学性和合理性ꎬ进而保证１０ｋＶ配电线路能够稳定运行ꎮ参考文献:[１]汤锦洪.１０ｋＶ配电线路设计的技术要点分析[Ｊ].通讯世界ꎬ２０１８(３):２７０－２７１.[２]田筝.１０ｋＶ配电线路设计要点分析及阐述[Ｊ].科技创新与应用ꎬ２０１６(３２):２０４.[３]兰云晖.电力系统１０ｋＶ配电线路设计要点分析[Ｊ].科技与创新ꎬ２０１６(１９):１５５ꎬ１５７.作者简介:季正伟ꎬ中油辽河工程有限公司ꎮ３９１。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析配电架空线路设计是电力系统中非常关键的一项技术，它直接影响着电力的输送效率和安全性。
在10kV配电架空线路设计中，需要考虑以下几个要点：1. 线路选线原则：选用电阻低、绝缘稳定的绝缘子作为耐电压器等器材，以防止电弧放电和爆炸事故的发生。
在选线方面，需要考虑线路负载应力和安装环境的情况，例如考虑线路长度、地形情况、气象条件等。
2. 线杆布置原则：线杆的布置要符合规范要求，在满足技术和经济要求的前提下，尽可能减少线杆的数量和占地面积。
线杆的距离应该保证线杆的力学强度和绝缘子强度。
3. 导线选择原则：选用低损耗、高耐腐蚀的线材材料，在保证传输负荷的前提下，降低电阻，并且要保证线路的机械强度满足规定的要求。
4. 保护措施：对于10kV架空线路，必须采用防雷、接地、过流保护等措施来降低雷电等异常情况的危险，以及减少人为误操作或其他事故对线路造成的危害。
5. 施工安全要求：建设10kV配电架空线路过程中，要严格遵循有关电力行业的安全规范和法律法规，确保施工作业人员人身安全。
在承接台、绞车垂直，以及其他施工作业过程中，必须采取相应措施确保危险情况的发生率降到最小化。
6. 线路运营与维护：线路的运营和维护包括对线路的定期巡视、隐患排查、以及对线路设备的检修和更换等。
这些工作能够有效地保障电网的稳定运行和可靠性。
维护要严格按照要求来进行，保证线路的正常运转，同时保证员工的人身安全，确保重大事故的发生率降到最低。
在路线巡视方面，需要定期检查杆塔和导线，及时排除隐患。
对于设备缺陷需要及时修复和更换，以保证线路的良好运转。
总之，在10kV配电架空线路设计中，需要综合考虑技术、经济、安全、环保等多个因素。
只有从整体上考虑，才能够建设出高效、可靠、安全的电网系统。
10kV配电工程基础知识
精品课件
10
一、架空线路工程
• 1、架空线路土建工程：包含钢管杆、铁塔基础、混凝土电杆基 坑开挖，基础制作及接地装置等工序的施工。
• 2、架空线路安装工程：钢管杆、铁塔、混凝土电杆组立安装， 杆塔拉线、横担、金具及绝缘子安装，导、地线展放、紧线、附 件连接安装。
精品课件
11
架空线路工程相关图片
•
精品课件
15
电缆线路工程图片展示
电缆沟砌筑
电缆埋管施工
精品课件
电缆井施工
16
电缆线路工程图片
导向钻机
非开挖管道 施工示意图
精品课件
非开挖管道安装完工
17
电缆线路工程图片
电缆盘就位
排管电缆敷设
精品课件
电缆转弯电缆敷设
18
电缆线路工程图片
电缆沟电缆敷设
冷缩电缆终端头
精品课件
冷缩电缆中间头
19
10kV开关站及10kV/0.4kV变电站工程
台架式变压器安装固定
标准台架安装完成
精品课件
低压架空线路
27
户外电气设备安装工程/通信及配网自动化 安装工程
• 户外电气设备安装工程：包含户外负荷开关、断路器、避雷器、 刀闸等及其附件的安装施工。
• 通信及配网自动化安装工程：包含通讯设备、通讯设备电源、设 备监控装置、光缆敷设等工序的施工。
精品课件
380/220V
旅 游 点
住 宅
酒
店
工
厂
精品课件
2
五大发电集团、两大电网公司
• 发电厂类型：火力发电厂、水利发电厂、核能发电厂、风力发电厂、 太阳能发电厂、生物质发电厂（垃圾焚烧发电厂、沼气发电厂等）
10KV架空线路知识
（十）10kV以下架空线路1、工地运输，是指估价表内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运输，分人力运输和汽车运输，以“10t·km”为计量单位。
