支付系统架构
支付系统架构整体设计详解
支付系统架构整体设计详解支付系统是现代社会中非常重要的一部分，它涉及到用户支付信息的安全性、支付渠道的多样性、支付系统的可靠性等方面。
一个好的支付系统架构应该是稳定、安全、高效、可扩展的。
本文将围绕这些目标对支付系统的整体架构进行详细的设计说明。
首先，支付系统的整体架构应该具备分布式的特点，即将支付系统的各个功能模块拆分成独立的服务。
这样可以实现高可用性和可扩展性。
同时，各个功能模块之间通过消息队列进行通信，实现解耦。
具体的功能模块可以分为用户管理模块、支付渠道管理模块、支付交易管理模块、安全认证模块等。
用户管理模块是支付系统的核心之一，它负责管理用户的支付信息、用户账号的注册和登录等。
这个模块应该实现用户信息的安全存储和加密，并提供用户信息查询和修改的接口。
用户管理模块还需要与安全认证模块进行协作，确保用户的身份和支付信息的安全性。
支付渠道管理模块负责管理不同的支付渠道，如银行支付、第三方支付等。
这个模块需要和第三方支付平台对接，实现支付请求的发送和支付结果的接收。
支付渠道管理模块应该具备自动选择支付渠道、根据支付渠道的状态动态调整支付策略的能力。
支付交易管理模块负责实现实际支付交易的处理逻辑。
这个模块的核心是支付交易的发起、验证、处理和通知。
它需要与支付渠道管理模块和用户管理模块进行交互，确保支付交易的成功并及时通知用户支付结果。
安全认证模块是支付系统的基础模块，负责用户身份认证和支付信息安全。
这个模块需要实现用户身份验证、数据加密、数字签名和防止重放攻击等功能。
安全认证模块还需要与支付交易管理模块进行协作，确保支付交易的安全性。
除了以上核心模块，支付系统的整体架构还应该包括监控模块、日志模块和缓存模块。
监控模块负责对支付系统的运行状态进行实时监控，包括系统负载、各个模块的性能指标等。
日志模块负责记录支付系统的操作日志和异常日志，以便问题追踪和系统优化。
缓存模块用于存储和管理支付系统的临时数据，提高系统的响应速度和并发能力。
基于不同渠道接入的支付系统架构设计与优化
基于不同渠道接入的支付系统架构设计与优化摘要本文主要探讨了基于不同渠道接入的支付系统架构设计与优化。
首先介绍了支付系统的概念和特点，分类，工作流程和运行原理。
然后分析了支付系统架构设计的基本要求、原则和方法流程。
接下来深入研究了渠道接入技术的类型、特点、优缺点比较、应用场景和案例分析。
同时，本文还提出了支付系统优化的目标和原则，探讨了支付系统性能优化方法和技巧，以及支付系统安全优化方法和措施。
本文的研究成果对于支付系统的设计和优化具有重要的理论和实践意义。
关键词：系统概述，架构设计，渠道接入技术，优化方法1.绪论1.1 研究背景随着电子商务和移动支付的快速发展，支付系统在现代社会中扮演着越来越重要的角色。
支付系统不仅仅是一种支付工具，更是一种重要的金融基础设施，直接关系到国家经济和金融安全。
同时，不同的支付渠道的出现也对支付系统的架构设计和优化提出了新的要求和挑战。
因此，对于基于不同渠道接入的支付系统架构设计与优化研究，具有重要的理论和实践意义。
1.2 研究目的和意义本文的研究目的是探讨基于不同渠道接入的支付系统架构设计和优化方法，以提高支付系统的安全性、可靠性、性能和用户体验。
具体来说，本文的研究目标包括：（1）分析不同渠道接入技术的特点和优缺点，选择合适的渠道接入方案，优化支付系统的接入能力和灵活性。
（2）探讨支付系统架构设计的基本要求、原则和方法流程，提高支付系统的可扩展性、可维护性和可管理性。
（3）提出支付系统优化的目标和原则，研究支付系统性能优化方法和技巧，以及支付系统安全优化方法和措施，提高支付系统的效率和安全性。
2.支付系统概述2.1 支付系统定义和特点支付系统是指通过各种方式（如现金、银行卡、移动支付等）进行货币交换的系统。
支付系统的特点包括以下几个方面：（1）交易金额较大。
支付系统中的交易一般涉及到大量的货币交换，因此需要保证支付过程的安全性和可靠性。
（2）交易速度较快。
支付系统的交易速度需要快速，以满足用户的需求，同时也需要保证交易的准确性。
第二代银行支付系统知识介绍
大额支付系统排队业务撮合
➢ 大额清算排队撮合功能主要处理因直 接参与者清算账户头寸不足导致清算 排队的业务。该功能将进一步提高系 统的资金清算效率，为直接参与者节 约资金成本。
➢ 排队业务撮合功能已在许多国家的全 额实时支付系统（如TARGET2、 CHIPS）使用，第一代支付系统的小 额支付系统也已采用。
• 近年来，人民币在我国周边部分国家和地区大量流通，被 周边国家和地区居民作为交易媒介和支付手段大量使用。
• 2009年国务院批准上海、广州部分城市开展人民币跨境 支付试点业务；2010年国务院批准18个省（市）开展人 民币跨境支付试点。人民币正逐步向国际化货币发展。
• 为支持人民币跨境支付业务的资金结算，第二代支付系统 设计相关功能，支持人民币用于跨境支付以及境外支付的 最终结算。
网上支跨行清算系统
中国现代化支付系统的重要应用系统 主要支持网上跨行零售支付业务的处理 业务指令逐笔发送、实时轧差、定时清算 客户通过在线方式提交支付业务，并可实
时获取业务处理结果。
网上支付跨行清算系统建设方案
实施计划
– 2010年8月30第一批在北京、天津、广州、深圳上线 – 2010年11月18日第二批上线 – 2011年1月18日第三批上线
业务截止后、清算窗 先启用大额支付系统排队待清算业务撮合功能，后
口开启前
启用“资金池”管理功能
清算窗口时间
清算窗口管理、自动质押融资功能
清算窗口预关闭时间 自动拆借功能
三、支持新兴电子支付业务的发展
➢ 网银功能：提供转账汇款、投资理财、网上购物、 网上缴费等多种支付服务。2009年，大额处理网银业务5514.5
➢ “多点清算”：一点接入机构的法人机构及其分支机构分别在支付系统开设清算 账户，其支付业务通过统一接口进行发送或接收，资金清算则由支付系统根据支 付指令分别从指定的清算账户完成，适用于流动性管理较为分散的参与者。

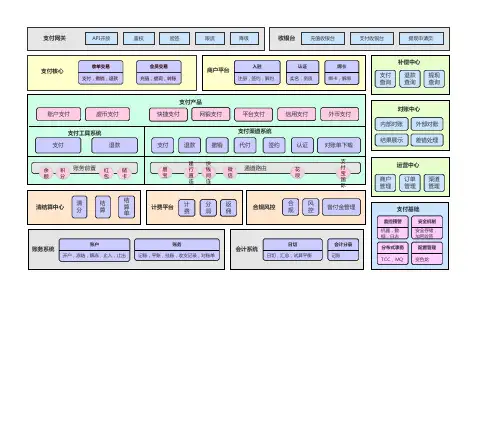

支付系统功能架构图
快捷支付
网银支付
支付
退款
撤销
平台支付
信用支付
支付渠道系统
代付
签约
认证
通道路由
花
宝
直
间
信
呗
连
连
外币支付
对账单下载
支 付 宝 国 际
计费平台 计 费
分
返
润
佣
合规风控
合 规
风 控
备付金管理
账务系统
账户 开户，冻结，解冻，止入，止出
账务 记账，平账，挂账，收支记录，对账单
会计系统
日切 日切，汇总，试算平衡
会计分录 记账
补偿中心
支付 查询
退款 查询
提现 查询
对账中心 内部对账 外部对账 结果展示 差错处理
运营中心
商户 订单 渠道 管理 管理 管理
支付基础
监控预警
机器，数 据，日志
安全机制
安全存储， 加密验签
分布式事务 T C C ，MQ
配置管理 变色龙
支付网关
API 开放
鉴权
验签
限流
降级
收银台
充值收银台
支付收银台
提现申请页
支付核心
收单交易 支付，撤销，退款
会员交易 充值，提现，转账
商户平台
入驻 注册，签约，解约
认证 实名，资质
绑卡 绑卡，解绑
账户支付
虚币支付
支付工具系统
支付
退款
余 积 账务前置 红
储
额分
包
卡
清结算中心
清 分
结 算
结 算 单
支付产品
支付架构总结报告范文(3篇)
第1篇一、报告概述随着互联网经济的蓬勃发展，支付行业在我国金融体系中扮演着越来越重要的角色。
支付架构作为支付业务的核心，其设计、优化和实施对支付系统的安全、高效和便捷性具有决定性影响。
本报告旨在对支付架构进行总结，分析其现状、挑战和发展趋势，为我国支付行业提供参考。
二、支付架构概述1. 定义支付架构是指支付系统中各个组成部分及其相互关系，包括支付接口、支付通道、支付平台、支付网关、支付系统等。
支付架构的设计与优化直接影响支付系统的安全、稳定、高效和用户体验。
2. 架构组成（1）支付接口：支付接口是连接商户系统和支付系统的桥梁，实现商户与支付系统之间的数据交互。
（2）支付通道：支付通道是支付系统与银行、第三方支付机构等金融机构之间的连接，负责资金传输。
（3）支付平台：支付平台是支付系统的核心，负责处理支付请求、验证支付信息、生成支付凭证等。
（4）支付网关：支付网关是支付系统与互联网之间的接口，负责接收和处理来自互联网的支付请求。
（5）支付系统：支付系统是支付架构的主体，包括商户系统、支付平台、支付网关等。
三、支付架构现状1. 支付方式多样化目前，我国支付方式包括线上支付、线下支付、移动支付、二维码支付等。
支付方式多样化满足了不同用户的需求，提高了支付系统的便捷性。
2. 支付技术不断创新随着区块链、人工智能、大数据等技术的应用，支付技术不断创新，提高了支付系统的安全性、效率和用户体验。
3. 支付监管逐步加强近年来，我国政府加大对支付行业的监管力度，出台了一系列政策法规，规范支付市场秩序，保障支付安全。
四、支付架构面临的挑战1. 安全风险支付系统涉及大量用户资金，安全风险较高。
黑客攻击、内部泄露等安全事件频发，对支付系统稳定性和用户信任度造成影响。
2. 监管挑战随着支付行业的快速发展，监管政策不断调整，支付机构需不断适应监管要求，确保合规经营。
3. 竞争压力支付行业竞争激烈，各大支付机构纷纷推出新产品、新服务，支付机构需不断创新，提升竞争力。
中国现代化支付系统应用系统架构图
1、中国现代化支付系统应用系统架构图大额支付系统体系结构图④提交清算一般普通贷记业务处理流程图银行汇票资金移存流程图银行汇票资金兑付流程图即时转账业务处理流程图一般普通贷记业务的核算㈠发起（清算）行的处理。
①发起行的处理。
发起行受理客户提交的一半普通贷记业务，审核无误进行账务处理后，将支付信息通过行内系统发送发起清算行。
发起行的账务处理按个银行系统内往来的规定办理。
会计分录为：借：吸收存款——XX存款——XX户贷：待清算辖内往来XX行②发起清算行的处理。
发起清算行收到后，审核无误，按系统内往来进行账务处理。
会计分录：借：待清算辖内往来——XX行贷：存放中央银行款项——准备金存款若发起清算行本身就是发起行，则其对自身发起的一般普通贷记业务进行账务处理的会计分录为：借：XX科目贷：存放中央银行款项——准备金存款㈡、发报中心(CCPC)的处理。
发报中心收到发起清算行发来的支付信息，确认无误后，逐笔加编全国密押，实时发送国家处理中心。
㈢、国家处理中心（NPC）的处理。
国家处理中心收到发报中心发来的支付报文，逐笔确认无误后，提交SAPS进行资金清算。
SAPS分不同情况进行账务处理。
⑪、发起清算行、接收清算行均为银行金融机构的，会计分录为：借：XX存款——XX行（即发起清算行所在地人行户）贷：大额支付往来——中国人民银行XX行（即接收清算行所在地人行户）⑫发起清算行为银行业金融机构，接收清算行为中国人民银行（会计营业部门或国库部门）的，会计分录为：借：XX存款——XX行贷：大额支付往来——中国人民银行XX行借：大额支付往来——中国人民银行XX行（库）贷：汇总平衡科目——中国人民银行XX行（库）⑬发起清算行为中国人民银行（会计营业部门或国库部门），接收清算行为银行业金融机构的，会计分录为：借：汇总平衡科目——中国人民银行XX行（库）贷：大额支付往来——中国人民银行XX行（库）借：大额支付往来——中国人民银行XX行贷：XX存款——XX行⑭发起清算行、接收清算行均为中国人民银行（会计营业部门或国库部门）的，会计分录为：借：汇总平衡科目——中国人民银行XX行（库）贷：大额支付往来——中国人民银行XX行（库）借：大额支付往来——中国人民银行XX行（库）贷：汇总平衡科目——中国人民银行XX行（库）⑮发起清算行为银行业金融机构的，其清算账户头寸不足时，SAPS将该笔支付业务进行排队处理。
第三方支付系统总体设计方案
第三方支付系统总体设计方案一、系统概述第三方支付系统作为一种便捷、安全的在线支付解决方案，旨在为用户提供一站式的支付服务，同时为商家提供高效的交易处理能力。
本方案将从系统架构、功能模块、安全技术、运维保障等方面，全面阐述第三方支付系统的总体设计。
二、系统架构设计1. 系统层次结构本系统采用分层设计，自下而上分别为：数据层、服务层、业务逻辑层和展示层。
（1）数据层：负责存储用户、商户、订单等核心数据，采用关系型数据库进行数据管理。
（2）服务层：提供数据访问、业务处理、接口调用等基础服务。
（3）业务逻辑层：实现支付、退款、查询等业务逻辑处理。
2. 系统模块划分（1）用户模块：负责用户注册、登录、信息管理等功能。
（2）商户模块：负责商户入驻、资质审核、订单管理等功能。
（3）支付模块：实现支付、退款、查询等核心业务。
（4）安全模块：保障系统安全，包括数据加密、风险控制等。
（5）运维模块：负责系统监控、日志管理、故障排查等。
三、功能模块设计1. 用户模块（1）注册：用户可通过手机号、邮箱等方式注册账号。
（2）登录：支持密码、短信验证码等多种登录方式。
（3）信息管理：用户可修改个人信息、绑定银行卡等。
2. 商户模块（1）入驻：商户提交资料，平台审核通过后即可入驻。
（2）资质审核：平台对商户资质进行审核，确保合规经营。
（3）订单管理：商户可查看、处理订单，发起退款等。
3. 支付模块（1）支付：支持多种支付方式，如、支付等。
（2）退款：商户可发起退款申请，平台审核后进行退款。
（3）查询：提供订单查询、交易记录查询等功能。
四、安全技术设计1. 数据加密：采用国际通用的加密算法，对敏感数据进行加密存储和传输。
2. 安全认证：采用数字证书、短信验证码等方式，确保用户身份真实性。
3. 风险控制：通过大数据分析，实时监测交易风险，采取相应措施防范风险。
4. 系统防护：部署防火墙、入侵检测等安全设备，保障系统安全稳定运行。
微信支付系统的技术架构与运作原理
微信支付系统的技术架构与运作原理微信支付是腾讯公司旗下的一种支付方式，其技术架构和运作原理是很多人关注的话题。
本文将介绍微信支付系统的技术架构和运作原理，为大家解析其中的奥秘。
一、技术架构微信支付系统的技术架构主要包括前端和后端两个方面。
1. 前端技术架构前端技术架构主要由微信公众平台和小程序组成。
通过微信公众平台，用户可以进行支付的操作。
用户可以在微信中扫描商家提供的二维码，进入支付页面进行支付。
在支付页面上，用户可以选择支付的方式，如微信支付、银行卡支付、余额支付等。
用户选择支付方式后，会调用微信的支付接口进行交易。
而在小程序中，用户也可以进行支付操作。
用户只需在小程序内选择商品或服务，点击购买或支付按钮，即可调起微信支付，完成支付流程。
2. 后端技术架构后端技术架构主要包括微信支付平台、商户服务器和银行等模块。
微信支付平台是整个系统的核心，负责处理用户的支付请求，验证用户身份、生成支付订单，并将支付结果返回给商户服务器。
微信支付平台通过与银行的接口进行交互，实现资金的划拨和结算。
商户服务器是商户与微信支付平台之间的中转站。
当用户发起支付请求后，请求会被发送到商户服务器上，并通过商户服务器与微信支付平台进行通信。
商户服务器负责验证用户的身份、生成支付订单、向微信支付平台发送支付请求，并接收支付结果。
银行模块主要是与各个银行进行对接，处理用户的资金划拨，确保资金安全。
微信支付系统和银行之间采用加密算法进行数据传输，确保用户的支付信息和资金安全。
二、运作原理微信支付系统的运作原理可以分为用户支付流程和商户接收支付结果两个步骤。
1. 用户支付流程用户支付流程是用户发起支付请求到支付完成的整个过程。
首先，用户在微信中扫描商家提供的二维码，进入支付页面。
在支付页面上，用户选择支付方式和支付金额，点击支付按钮。
此时，微信客户端会调用微信支付接口，向微信支付平台发送支付请求。
微信支付平台接收到支付请求后，会验证用户身份，生成支付订单。
电子商务中的在线支付系统架构与安全性分析
电子商务中的在线支付系统架构与安全性分析随着电子商务的蓬勃发展，在线支付系统成为了商业交易中不可或缺的一部分。
在线支付系统的架构以及其安全性愈发成为关注的焦点。
本文将对电子商务中的在线支付系统架构和安全性进行分析，并探讨一些常用的保障措施。
一、在线支付系统架构在线支付系统架构主要分为三个部分：前端、后端和支付网关。
1. 前端：前端是用户与在线支付系统交互的界面。
一般通过网页、移动应用等形式呈现给用户。
前端的设计需要便捷、友好，以提升用户体验。
同时，为了确保交易安全，前端还需要采用加密技术，如SSL协议，保护用户的个人信息和支付数据。
2. 后端：后端是整个系统的核心。
它负责用户身份验证、交易处理、支付状态记录等重要功能。
后端需要具备强大的计算能力和系统稳定性。
同时还需要与银行、第三方支付机构等外部系统进行交互，确保支付系统的正常工作和资金安全。
3. 支付网关：支付网关是在线支付系统的重要组成部分。
它作为用户支付数据的中转站，将用户的支付请求转发给第三方支付机构或银行。
支付网关需要具备高速、稳定的网络连接，以确保支付请求的安全性和实时性。
此外，支付网关还需要支持多种支付方式，并能够进行实时监控和风险控制。
二、在线支付系统的安全性在线支付系统的安全性是保障用户交易安全的关键。
以下是几种常用的安全性措施：1. 数据加密：在线支付系统采用数据加密技术，将用户的支付数据进行加密处理，防止敏感信息被黑客获取。
加密算法一般使用对称加密和非对称加密结合的方式，确保数据的机密性和完整性。
2. 身份验证：为了确保用户的身份真实性，在线支付系统采用多种身份验证方式，如用户名密码、手机验证码、指纹识别等。
用户在进行支付操作前，需要通过身份验证，以授权支付权限。
3. 防止欺诈与风险控制：为了防止欺诈行为和保障交易安全，在线支付系统采用一系列风险控制策略。
例如，根据用户的历史交易记录和行为分析，系统可以判断交易是否存在风险，并进行风险拦截或人工审核。
移动支付系统的技术框架分析
移动支付系统的技术框架分析随着智能手机和移动互联网的普及，移动支付系统作为新型支付方式受到广泛的关注和应用。
作为一种立足于智能手机等移动终端的支付解决方案，移动支付系统的技术框架是支撑其运行的核心要素。
本文将从几个方面对移动支付系统的技术框架进行分析，旨在帮助读者更加深入地了解移动支付系统。
一、基本架构移动支付系统的基本架构分为前端和后端两个部分。
前端主要涉及用户的移动终端，即智能手机或平板电脑等移动设备上的移动支付应用程序；后端则包括移动支付服务器、银行卡处理系统、第三方支付平台等。
前后端通过网络进行连接，实现各种支付业务的处理。
具体来说，移动支付系统的前端主要有移动支付应用、支付宝、微信支付等。
这些应用都可以通过IOS、Android等操作系统支持，为用户提供移动支付操作接口。
后端的移动支付服务器主要负责接收前端软件发送的支付请求，并进行处理，完成支付操作。
对于后端，鉴于移动支付不同于传统的POS机支付，因此移动支付系统需要与银行卡处理系统进行相应的对接工作，包括银行账户验证、资金扣划等。
同时，移动支付系统也需要有第三方支付平台的支持，通过与第三方支付平台的合作，为用户提供更加便捷、安全的支付方式。
二、技术要素移动支付的技术要素包括移动支付应用、支付接口、安全认证、交易流程等。
首先，移动支付应用是整个支付系统的前置要素，是用户与银行、第三方支付平台及商户之间的桥梁，用户通过移动支付应用来完成支付操作。
其次，支付接口是移动支付系统与商户进行接口对接的必备要素。
支付接口主要有两种，一种是服务器接口，一种是SDK接口。
其中服务器接口主要应用于Web和APP类型的网站和应用，SDK接口可以嵌入到APP中，实现与第三方支付平台的对接。
安全认证是移动支付系统的重要组成部分。
移动支付系统采用加密技术、数字签名等手段来保证支付过程的安全性，用户在进行支付操作时需要通过密码、指纹等安全认证手段对身份进行验证。
支付系统架构整体设计详解
1. 执行参数校验；所有的支付操作，都需要对输入执行参数校验，避免接口受到攻击。 验证输入参数中各字段的有效性验证，比如用户ID,商户ID,价格，返回地址等参数。 验证账户状态。交易主体、交易对手等账户的状态是处于可交易的状态。 验证订单：如果涉及到预单，还需要验证订单号的有效性，订单状态是未支付。为了避免用户缓存某个URL地址，还需要校验下单 时间和支付时间是否超过预定的间隔。 验证签名。签名也是为了防止支付接口被伪造。 一般签名是使用分发给商户的key来对输入参数拼接成的字符串做MD5 Hash或者 RSA加密，然后作为一个参数随其他参数一起提交到服务器端。如支付网关设计所介绍，签名验证也可以在网关中统一完成。
支付系统架构整体设计详解
CONTENTS
PART 01
产品分类
PART 03
业务流程
PART 02模块功能ຫໍສະໝຸດ PART 04参考架构
01
产品分类
产
品
分 类
在不同的 公司由于 接入渠道 和应用的 差异，对 支付产品 分类略有 不同。综 合支付场 景和流程， 支付产品 可以分为 如下几类：
支付产品是由支付系统对支付渠道进行封装而对业务方提供的支付能力。整体上来说，可以提供如下支付产品：
THANKS
A
B
2. 根据支付路由寻找合适的支付服务；根据用户选择的支付方式确定用来完成该操作的合适的 支付渠道。用户指定的支付方式不一定是最终的执行支付的渠道。比如用户选择通过工行信用 卡来执行支付，但是我们没有实现和工行的对接，而是可以通过第三方支付，比如支付宝、微 信支付、易宝支付，或者银联来完成。那如何选择合适的支付渠道，就通过支付路由来实现。 支付路由会综合考虑收费、渠道的可用性等因素来选择最优方案。
支付系统架构整体设计详解
03
业务流程
上述操作，除了对账、查单外，每个操作实现的主流程，一般会包括参数校验，支付 路由，生成订单，风险评估，调用渠道服务，更新订单和发送消息这7步，对于一些 比较复杂的服务，还会涉及到异步同通知处理的步骤。
支付路由系统就是在支付结算环节系统智能选择最优的路线做正确的事情。 例：我们在用支付宝、微信线下消费扫码付款时，如果余额充足的话，系统 会优先选择余额，余额不足会优先选择用户设置的第一消费银行卡。
1. 签约和解约；在快捷支付、代扣等产品中，用户在使用前，需要先完成签约。签约可以在渠道侧进行， 一般第三方支付采用这种方式，当电商需要接入时，让第三方给授权。 银行和银联的签约一般是在电商 侧进行， 电商侧负责收集用户的信息，调用银行和银联的接口进行签约。签约后，后续的支付行为就使 用签约号来进行，无需再输入个人信息。 和签约相对应，解约则是取消签约关系。
1. 快捷支付；用户在完成绑卡之后，在支付的时候，不需要再输入卡或者身份信息，仅需要输入支付密 码就可以完成支付。对于小额度的支付，甚至可以开通小额免密，直接完成支付。 这种支付方式不会打 断用户的体验，是目前主要的在线支付方式。一般快捷支付产品是通过封装银行或者第三方支付平台提 供的快捷支付接口或者代付接口来实现的。
A
B
2. 支付；支付是少不了的操作。 不同产品中支付行为不一样。快捷支付是在电 商服务器上发起，请求渠道进行支付；网银支付则是跳转到银行支付网关上进 行; 而账户支付、虚币支付，则是在本地进行的。
3. 撤销和退款；有些渠道区分撤销和退款，比如银联、农行等，撤销指取消当天在渠道侧未结算的交 易； 而退款仅针对已经结算的交易。有些渠道则不作区分。
6. 话费支付；对于有包月小额类型的支付，手机话费也是一个不错的选择。目前也有一些平台可以支 持话费支付，比如虹软、联动优势等。
支付系统架构整体设计详解
支付系统架构整体设计详解支付系统架构是指支付系统中各个组件之间的关系和功能划分。
一个好的支付系统架构应该能够满足高并发的需求、具有良好的伸缩性和可扩展性、保证数据的安全性和一致性以及高可靠性。
下面对支付系统架构的整体设计进行详解。
1.模块划分：支付系统可以划分为多个模块，常见的模块有用户管理模块、订单管理模块、支付模块、对接第三方支付平台模块、数据统计模块等。
每个模块负责特定的功能，通过接口进行通信。
2.高并发处理：支付系统通常面临高并发的请求，为了满足性能要求，可以采用分布式架构。
可以将支付模块部署在多台服务器上，并通过负载均衡进行请求的分发，从而提高系统的吞吐量和并发处理能力。
3.数据库设计：支付系统需要存储大量的用户信息、订单信息等，因此数据库设计至关重要。
可以采用分库分表的方式来解决数据量过大的问题，将数据按照一定规则分散到多个数据库或表中，提高数据库的读写性能。
同时，为了保证数据的一致性，可以使用主从复制、集群等技术。
4.第三方支付对接：5.数据安全与保护：支付系统涉及到用户的敏感信息和大量的资金流动，因此数据的安全性至关重要。
可以采用加密算法对用户信息进行加密存储，以及在传输过程中使用SSL等协议保证数据的安全传输。
同时，需要设置安全的访问控制策略，保护系统免受恶意攻击。
6.异步处理：支付系统中涉及到很多异步操作，如异步通知、异步退款等，为了提高系统的吞吐量和响应速度，可以使用消息队列来进行异步处理。
将一些非实时的操作放入消息队列中，通过消费者进行处理，提高系统的并发能力。
7.监控和日志：支付系统需要实时监控系统的运行状态和性能指标，如请求的响应时间、错误率等。
可以使用性能监控工具、日志系统等进行监控。
同时，支付系统需要记录各个操作的日志，方便排查问题和追踪数据。
8.容灾与备份：为了保证支付系统的高可用性和可靠性，需要设置冗余系统，当一个系统出现故障时，可以自动切换到备用系统。
同时需要进行定期的备份和恢复，以防止数据丢失和系统故障。
中国现代化支付系统的体系结构和特点功能
泛指行际间各种资金调拨作业系统，包括一般的 资金调拨业务系统和清算作业系统。以取代原来 的手工联行，具有类似的多级树形结构，大多采 用净额批处理方式。目前，国有商业银行和股份 制商业银行大部分已建立了行内电子汇兑系统， 处理本系统的借记和贷记支付业务。
1996年底止，四大国有商业银行先后建立了自己的全国电子 汇兑系统 2/3以上的银行异地支付业务是由电子汇兑系统处理 净额资金结算由人民银行系统办理 多级结构，可收集相关信息以加强银行管理 安装大型计算机系统，采用X.25公共数据网等
17
5、全国银行卡信息交换系统
1998年12月建成运行，主要解决中国跨地区、 跨系统银行卡消费支付的授权、信息交换与清算。
1993年，“金卡工程”在全国12个试点城市开始跨 行银行卡信息交换中心建设，1997年开通运行 1998年，全国银行卡信息交换中心投入试运行 2002年3月，中国银联股份公司在上海成立，标志着 中国实现了银行卡跨区域的完全互系统：
3.1.2 电子支付系统
概念：
电子支付系统是指消费者、商家和金融机构之间使用 安全电子手段把支付信息通过信息网络安全地传送到 银行或相应的处理机构，以实现货币支付或资金流转 的支付系统。 系统包括
计算机网络系统、电子支付方法和机制及要保证参加贸易 各方资金的安全性和可靠性
7
资金调拨系统
典型的汇兑作业系统，有的只提供资金调拨处理功能，有的还具有清算功 能
美国的CHIPS（纽约清算所银行同业支付系统）、FedWire和日本的全银系统
清算系统
主要提供清算处理。当汇入行接受汇出行委托，执行资金调拨处理，导致 行际间发生借差或贷差时若汇入行与汇出行之间又无直接清算能力，则需 委托另一适当的清算系统进行处理。
支付系统方案
六、合法合规性
1.严格遵守《中华人民共和国网络安全法》、《中华人民共和国支付清算法》等法律法规。
2.遵循中国人民银行等监管机构发布的支付业务管理规定，确保支付业务合规开展。
3.定期进行合规性自查，接受外部审计，及时调整和改进不足之处。
5.运营维护：持续监控系统运行状态，收集用户反馈，进行系统优化和升级。
十、风险管理
1.技术风险：通过技术评审、代码审计等方式，确保技术实现符合设计方案。
2.法律合规风险：密切关注法律法规变化，及时调整系统功能和业务流程。
3.运营风险：建立完善的运营管理制度，确保支付系统的高效和稳定运行。
十一、总结
本支付系统方案立足于合法合规、安全高效的原则，旨在为用户提供便捷、可靠的支付服务。通过精心设计、严谨实施和持续优化，本方案将为企业和用户创造价值，促进支付业务的健康发展。在项目实施过程中，应密切关注市场动态、技术进步和监管政策，确保支付系统的长期有效性和竞争力。
4.风险控制层
5.安全保障层
实施多层次的安全措施，包括数据加密、身份验证、安全审计等，确保系统的整体安全。
五、关键技术选型
1.加密技术：采用国家认可的加密算法，保证数据传输和存储的安全性。
2.身份认证：运用多因素认证机制，如数字证书、生物识别等，确保用户身份的真实性。
3.分布式架构：采用分布式设计，提高系统处理能力，实现负载均衡，增强系统稳定性。
4.风控层：负责风险控制，包括交易风险识别、风险处理等。
5.安全层：保障支付系统安全，包括数据加密、安全认证等。
四、关键技术
1.加密技术：采用国家密码管理局认证的加密算法，对敏感数据进行加密处理，确保数据传输安全。
电商支付系统的架构设计
电商支付系统的架构设计一、概述电商支付系统是指为了实现电商交易中的货币流转，而设计和建立的一套系统架构。
该系统架构需要满足安全可靠、高效稳定、易于扩展等要求。
本文将探讨电商支付系统的架构设计，以满足其功能需求和性能指标。
二、系统组成1. 用户界面层用户界面层是电商支付系统的入口，通过该层提供给用户支付相关的界面和交互功能。
用户可以通过移动应用、网页等形式进行支付，这些支付界面需要设计简洁、直观，用户操作便捷。
同时，该层还需要保证支付过程的安全性，例如采用双因素认证、防止网络钓鱼等手段。
2. 应用服务层应用服务层是电商支付系统的核心层，包含了支付业务逻辑的处理、订单管理、支付手段管理等功能。
该层需要实现支付请求的接收和验证，生成支付订单并完成交易操作。
在设计中，需要将支付业务拆分为多个模块，提高系统的可维护性和可扩展性。
3. 账户管理层账户管理层负责用户账户的管理，包括用户注册、登录、资金归集等功能。
该层需要实现用户身份验证、账户余额查询与管理、资金流转等操作。
同时，账户管理层还需要与第三方支付机构进行对接，实现账户充值与提现等功能。
4. 第三方支付接口层电商支付系统通常与多个第三方支付机构进行对接，通过第三方支付接口层实现支付请求的转发和响应的处理。
通过与第三方支付机构的对接，可以提供多种支付方式（如支付宝、微信支付等），以满足用户的不同支付需求。
该层需要具备高可用性和高并发处理能力，保证支付请求的快速响应。
5. 数据存储层数据存储层负责电商支付系统中各类数据的持久化存储，包括用户账户信息、订单信息、交易记录等。
该层可以采用关系型数据库、分布式存储等技术来支持大规模数据的读写操作。
同时，为了保证数据的安全性和可靠性，该层还需要进行数据备份和容灾设计。
三、系统设计原则在进行电商支付系统的架构设计时，需要遵循以下原则：1. 可伸缩性：系统需要具备良好的可扩展性，以应对不断增长的用户数量和交易量。
2. 可靠性：系统需要保证高可用性和数据一致性，避免因系统故障而导致支付失效或数据丢失。
2023-支付平台架构系统方案-1
支付平台架构系统方案在如今的互联网时代，支付平台架构系统方案显得尤为重要。
因为支付平台的安全稳定直接关系到消费者的利益和企业的发展前景，因此，设计一个完善的支付平台架构系统方案尤为关键。
一、架构系统方案设计阶段设计一个完善的架构系统方案前，我们首先需要了解业务规模、客户需求，以及网站特点等。
其次，需要考虑物理环境、网络拓扑结构、数据管理、数据传输、系统安全和稳定性等方面。
二、平台系统组成支付平台架构系统方案一般由以下几个方面组成：1、客户端应用程序：客户端应用程序是连接用户和支付系统的桥梁。
主要用户身份认证和协议处理。
2、服务器端应用程序：服务器端应用程序是支付系统的核心部分，主要用于处理所有用户发起的交易请求。
3、支付网关：支付网关是一个中间件，主要用于连接客户端应用程序和服务器端应用程序，它能够进行支付请求转发、返回数据加密以及风险管理等操作。
4、数据库：所有用户相关的数据都存储到数据库中。
数据库的设计包括如何选择合适的数据库引擎、如何管理会话和如何防止数据泄漏等。
5、安全机制：支付平台的安全机制是保障支付系统稳定运行的前提条件。
主要包括用户身份验证、交易之前的数据加密、防范网络诈骗、以及应对数据泄露等。
三、开发与测试阶段在架构系统方案设计完成之后，需要开始系统开发和测试环节。
开发环节要包括客户端、服务器端、支付网关、数据库等。
测试主要针对系统稳定性、安全性、性能等方面进行测试，以尽可能避免在实际应用中出现故障和错误。
四、上线与维护阶段完成开发与测试阶段之后，系统方案需要上线实际应用。
在系统实际应用中，需要对付出运行情况进行监控，及时发现并解决出现的故障和问题，同时需要根据用户反馈意见不断进行系统优化和更新，提高用户的满意度。
综上所述，精心设计一个支付平台架构系统方案对于企业来说尤为重要。
在方案设计过程中，需要细心考虑每一个环节，保证其完整性和稳定性。
同时，在系统的实际应用当中，需要密切关注付出运行状况，并及时进行维护和优化，不断提高平台的安全性和性能，以提高企业的核心竞争力。
基于网络安全的电子支付系统的构建与优化
基于网络安全的电子支付系统的构建与优化随着互联网的普及，电子支付系统已经成为人们生活中不可缺少的部分。
它节省了我们时间，方便了我们的消费，但同时也带来了一定的安全问题。
在这种情况下，建立基于网络安全的电子支付系统成为了必要的任务。
一、电子支付系统基本架构电子支付系统分为三个部分：支付前端、支付系统和支付后端。
其中，支付前端是人们购物、消费的入口，包括各种电子商务网站、支付终端和手机 APP 等；支付系统是收集和统一处理支付信息的平台，包括支付宝、微信支付等；支付后端则是处理结算、退款、查询和风险防范等流程的系统。
二、网络安全威胁电子支付系统的安全性问题主要有以下几个方面：1、网络攻击：黑客可以利用漏洞和技术手段欺骗系统，获取或篡改支付信息，导致支付失败、资金被盗等问题。
2、欺诈行为：利用虚假信息、假冒身份的手段进行支付，从而骗取资金。
3、恶意程序：恶意程序可以通过木马、病毒、钓鱼网站等方式攻击用户的电脑，窃取个人账号、支付密码等信息。
4、消费者安全意识低下：不良商家利用用户的信任，通过假冒和欺骗的手段诱导用户付款，而用户未能识别谎言或者轻信捏造的信息，从而被骗。
三、提高电子支付系统安全的方法1、完善加密算法：加强数据的安全存储，采取更加先进的加密算法，保护用户数据的安全性。
2、防火墙技术：在网络入口和出口分别设置防火墙，过滤各种恶意攻击，保证系统的安全性。
3、关注消费者安全教育：提高消费者的安全意识，加强安全教育，防范电子支付诈骗。
4、多因素认证：采取多因素认证的方式，提高支付环节的安全性，确保支付的安全可靠。
5、支付监管：加强支付监管，从设计到实施，从业者到消费者的各个环节，建立完善的风控体系，防范电子支付风险。
四、结语随着网络支付的不断普及和不断深入，电子支付的安全性问题越来越复杂，这需要我们加强安全意识，拥抱数字化，建立起精细的安全体系，不断优化升级，从而为消费者提供更加安全、便捷、快速的支付服务。
付款管理业务架构
付款管理业务架构通常包括以下几个主要部分：
1. 前端系统：这些系统通常是直接与客户或用户交互的，例如在线支付平台、移动应用程序或网站。
它们接收和处理来自客户或员工的支付请求。
2. 支付网关系统：支付网关是连接前端系统和银行或其他支付系统的桥梁。
当前端系统接收到支付请求时，它会通过支付网关系统发送支付指令到相应的银行或支付平台。
3. 银行接口系统：为了与各种银行进行交互，通常需要建立银行接口系统。
这些系统充当前端系统和银行之间的通信桥梁，处理支付请求的提交、验证和发送。
4. 账务管理系统：账务管理系统负责管理企业的财务数据，包括记录付款交易、更新账户余额、生成财务报表等。
它通常与支付网关和银行接口系统紧密集成，以确保数据的准确性和一致性。
5. 风险管理系统：风险管理系统在付款过程中起着关键作用，它检测并防止欺诈行为，确保交易的安全性。
它还可以通过数据分析来识别和防止潜在的财务风险。
6. 审批流程系统：付款审批流程系统负责管理付款申请的审批流程，确保付款申请按照公司的政策和程序进行。
它可以与前端系统、支付网关系统、账务管理系统等集成，以确保付款过程的流畅和合规性。
7. 报告和分析系统：报告和分析系统负责收集和分析付款相关的数据，以提供业务洞察和决策支持。
它可以帮助管理层了解付款
流程的性能、成本和风险，从而做出更明智的决策。
这些部分共同构成了付款管理业务架构，它们之间的集成和协作对于实现高效、安全的付款管理至关重要。
