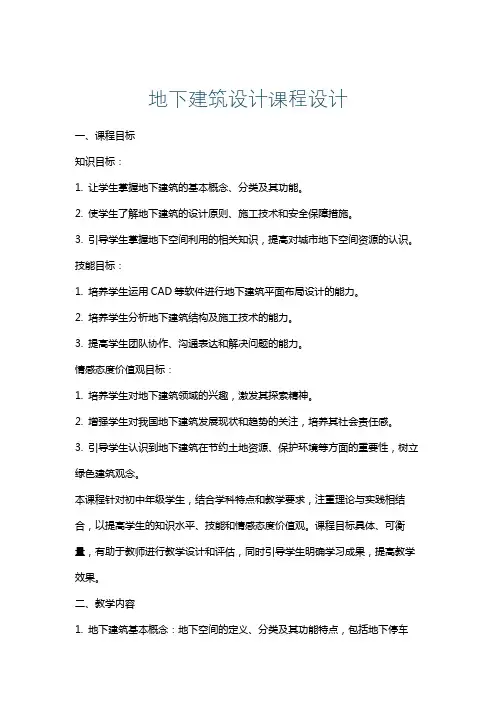

地下建筑设计课程设计一、课程目标知识目标：1. 让学生掌握地下建筑的基本概念、分类及其功能。
2. 使学生了解地下建筑的设计原则、施工技术和安全保障措施。
3. 引导学生掌握地下空间利用的相关知识，提高对城市地下空间资源的认识。
技能目标：1. 培养学生运用CAD等软件进行地下建筑平面布局设计的能力。
2. 培养学生分析地下建筑结构及施工技术的能力。
3. 提高学生团队协作、沟通表达和解决问题的能力。
情感态度价值观目标：1. 培养学生对地下建筑领域的兴趣，激发其探索精神。
2. 增强学生对我国地下建筑发展现状和趋势的关注，培养其社会责任感。
3. 引导学生认识到地下建筑在节约土地资源、保护环境等方面的重要性，树立绿色建筑观念。
本课程针对初中年级学生，结合学科特点和教学要求，注重理论与实践相结合，以提高学生的知识水平、技能和情感态度价值观。
课程目标具体、可衡量，有助于教师进行教学设计和评估，同时引导学生明确学习成果，提高教学效果。
二、教学内容1. 地下建筑基本概念：地下空间的定义、分类及其功能特点，包括地下停车场、地铁站、地下商业街等。
2. 地下建筑设计原则：安全性、舒适性、经济性、环保性等方面的原则，结合实际案例进行分析。
3. 地下建筑结构及施工技术：介绍地下建筑的常见结构形式、施工工艺及新技术应用。
4. 地下建筑平面布局设计：运用CAD等软件，教授学生进行地下建筑平面布局设计的方法和技巧。
5. 地下空间利用：探讨地下空间在城市规划中的应用，提高学生对地下空间资源的认识。
教学内容依据课程目标进行选择和组织，保证科学性和系统性。
教学大纲安排如下：第一课时：地下建筑基本概念第二课时：地下建筑设计原则第三课时：地下建筑结构及施工技术第四课时：地下建筑平面布局设计第五课时：地下空间利用教学内容与教材相关章节紧密关联，旨在帮助学生系统掌握地下建筑相关知识，为后续学习和实践奠定基础。
三、教学方法本课程将采用以下多样化的教学方法，旨在激发学生的学习兴趣，提高主动性和实践能力：1. 讲授法：通过生动的语言、丰富的案例，系统讲解地下建筑的基本概念、设计原则、结构施工等方面的理论知识，帮助学生建立完整的知识体系。
浅埋闭合框架课程设计

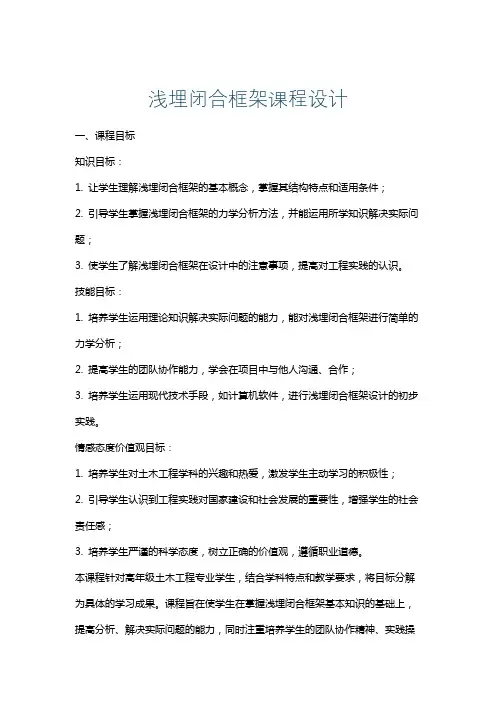

浅埋闭合框架课程设计一、课程目标知识目标：1. 让学生理解浅埋闭合框架的基本概念，掌握其结构特点和适用条件；2. 引导学生掌握浅埋闭合框架的力学分析方法，并能运用所学知识解决实际问题；3. 使学生了解浅埋闭合框架在设计中的注意事项，提高对工程实践的认识。
技能目标：1. 培养学生运用理论知识解决实际问题的能力，能对浅埋闭合框架进行简单的力学分析；2. 提高学生的团队协作能力，学会在项目中与他人沟通、合作；3. 培养学生运用现代技术手段，如计算机软件，进行浅埋闭合框架设计的初步实践。
情感态度价值观目标：1. 培养学生对土木工程学科的兴趣和热爱，激发学生主动学习的积极性；2. 引导学生认识到工程实践对国家建设和社会发展的重要性，增强学生的社会责任感；3. 培养学生严谨的科学态度，树立正确的价值观，遵循职业道德。
本课程针对高年级土木工程专业学生，结合学科特点和教学要求，将目标分解为具体的学习成果。
课程旨在使学生在掌握浅埋闭合框架基本知识的基础上，提高分析、解决实际问题的能力，同时注重培养学生的团队协作精神、实践操作能力和职业素养，为未来从事相关工作打下坚实基础。
二、教学内容1. 浅埋闭合框架的定义与分类：介绍浅埋闭合框架的基本概念、结构类型及其适用范围，结合教材相关章节，让学生了解其工程背景和实际应用。
2. 浅埋闭合框架的力学分析：讲解浅埋闭合框架的受力特点，分析其主要受力构件和受力状态，教授相应的力学分析方法，如弹性力学、结构力学等，并布置相关习题。
3. 设计原理与构造要求：阐述浅埋闭合框架的设计原理，分析构造要求，包括材料选择、截面设计、连接方式等，结合教材内容，指导学生进行设计实践。
4. 工程案例分析：选取典型浅埋闭合框架工程案例，分析其设计、施工和验收过程，让学生了解实际工程中的关键问题及解决方法。
5. 设计软件应用：介绍常用设计软件在浅埋闭合框架设计中的应用，如AutoCAD、SAP2000等，组织学生进行上机操作，提高其现代技术应用能力。
浅埋式闭合框架结构设计即地下建筑结构课设
浅埋式闭合框架结构设计结构计算书一， 截面设计设S 为600mm,则有h 1=S+h=600+600=1200(mm),可得 h+S/3=800≤h 1=1200, 如右图所示。
二， 内力计算 1计算弯矩M1.1.结构的计算简图和基本结构如下图。
1.2典型方程弹性地基梁上的平面框架的内力计算可以采用结构力学中的力法，只是需要将下侧（底板）按弹性地基梁考虑。
由图-1的基本结构可知，此结构是对称的，所以就只有X 1和X 2，即可以得出典型方程为：系数是指在多余力x i 的作用下，沿着x i 方向的位移，△iP 是指在外荷载的作用下沿x i 的方向的位移，按下式计算：δij =δ‘ij +b ij △ij =△’iP +b ip δ’ij =ds i ∑⎰EJMjM δij ---框架基本结构在单位力的作用下产生的位移（不包括地板）。
b ij ---底板按弹性地基梁在单位力的作用下算出的切口处x i 方向的位移；△ ’iP---框架基本结构在外荷载的作用下产生的位移；b ip ---底板按弹性地基梁在外荷载的作用下算出的切口处x i 方向的位移。
1.2求δ‘ij 和△’iP ；M 1=1×L y =3.4(kNm) M 2=1(kNm)M P 上=1/2×q 1×(L X /2)=66.15(kNm)M P 下=1/2×q 1×(L X /2)+1/2×q 2×L y 2=193.31(kNm)M1Q 10M2Q 20M P 上M P 下 M P 下-M P 上-3.40 -10 66.15 193.31 127.16以上摘自excel 文件；根据结构力学的力法的相关知识可以得到： δ’11=EIy21L 2/3M =4.85235E-05 δ’12=δ’21=EIL M y 1=2.14074E-05 δ’22=EIL L 2xy +⨯=2.03704E-05△’1p =EIM 3/4)M -(M L 1/3M 0.5L M 21P P y 1y P ⨯⨯⨯+⨯⨯⨯-下）（=-0.002777183△’2P =EIL 1/3)M -(M 22L M 1M /2L 1/32-yP P y P P x ⨯⨯⨯+⨯+⨯⨯⨯⨯下=-0.00154δ11' δ12' δ21' δ22' Δ1P ' Δ2P ' 4.85235E-05 2.14074E-05 2.14074E-05 2.03704E-05 -0.002777183 -0.00154以上摘自excel 文件 1.3 求b ij 和b ip α=44k EIb=0.368894(1/m) 接下来要用弹性地基梁的知识，求的相应的θ值。
地下建筑结构课程设计
地下建筑结构课程设计遵义师范学院本科生课程设计题目浅埋矩形闭合框架结构设计学生姓名黎进伟学号 144680 25课程名称《地下建筑结构课程设计》学院工学院所学专业土木工程指导教师欧光照一、课题设计与分工要求（一）设计课题课题：浅埋矩形闭合框架结构设计（二）课题分工与要求课题：所有同学完成，每位同学参数不同。
二、目的和要求1、掌握常见各地下结构的设计原则与方法，了解基本的设计流程；2、综合运用地下工程设计原理、工程力学、钢筋混凝土结构学及工程施工、工程技术经济的基本知识、理论和方法，正确地依据和使用现行技术规范，并能科学地搜集与查阅资料（特别希望各位同学能够充分利用好网络资源）；3、掌握地下建筑结构的荷载的确定；矩形闭合框架的计算、截面设计、构造要求；附建式地下结构的内力计算、荷载组合、截面设计及构造；基坑围护结构的内力计算、稳定性验算、变形计算及构造设计；地下连续墙结构的施工过程及计算要点。
4、掌握绘制地下结构施工图的基本要求、技能和方法；5、要求同学们以课题为核心，即要求团结协作，培养和发扬团队精神，又要求养成独立自主，勤奋学习，培养良好的自学能力和正确的学习态度。
三、应完成的设计工作量（一）计算书一份1、设计资料：任务书、附图及必要的设计计算简图；2、荷载计算、尺寸的确定、内力计算、截面的设计及验算、稳定性验算、抗浮的验算、基础承载力的计算等（根据各课题的要求不同选择计算内容）；3、关键部位配筋的注意事项。
4、可能的情况下提供多施工方案（两个即可）比较。
5、依据施工要求的截面尺寸设计。
四、设计时间：两周（12月17日至12月28日）五、主要参考资料1、《地下建筑结构》（第一版），朱合华主编，中国建筑工业出版社编，2、《地下结构工程》，东南大学出版社，龚维明、童小东等编，3、《建筑基坑支护技术规程（JGJ120-99）》，中国建筑工业出版社，19994、《基坑工程手册》，中国建筑工业出版社，刘建航、候学渊编，19975、《钢筋混凝土结构设计规范》（GB50010- ），中国建筑工业出版社，6、《建筑地基基础设计规范》（GB50007- ），中国建筑工业出版社，7、中华钢结构论坛（.org）。
地下建筑结构课程设计讲义 PPT
b —— 支座宽度；
q —— 作用于杆件上的均大布家荷好 载。
18
矩形闭合框架的计算——内力计算
设计剪力
a)
设设设设 设设设设
b) M p
q
Mi
Np
Ni
Qi
=Qp
-
q 2
b
Qi
Qp
