中兴交换机配置说明
交换机配置指导(中兴)
电源
最大功耗 可靠性 尺寸 高× 宽 × 深 重量
环境要求
AC 交流：100～240 VAC， 50～60 Hz DC 直流：40～57V
12W
300W
MTBF：>50,000 小时，MTTR：<30 分钟
43 mm× 436mm× 200mm
＜2kg 工作环境温度：-5°C～45°C 储存环境温度：-40°C～70°C 工作环境最大相对湿度：5%～95%,非凝结 抗震：抗 7 级地震烈度 散热：散热片（2826A）；强制风冷（2826A-PS）
! set poe-port 1 enable set poe-port 2 enable set poe-port 3 enable set poe-port 4 enable set poe-port 5 enable set poe-port 6 enable set poe-port 7 enable set poe-port 8 enable set poe-port 9 enable set poe-port 10 enable set poe-port 11 enable set poe-port 12 enable set poe-port 13 enable set poe-port 14 enable set poe-port 15 enable set poe-port 16 enable set poe-port 17 enable set poe-port 18 enable set poe-port 19 enable set poe-port 20 enable set poe-port 21 enable set poe-port 22 enable set poe-port 23 enable set poe-port 24 enable
中兴交换机配置流程和配置命令
zte(cfg)#hostname zte
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一样需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，现在如果端口起不来，可尝试更换回自适应模式
配置端口描述
zte(cfg)#set port 1 description uplink-to-XXX //端口注释
Vlan描述
zte(cfg)#create vlan 100 nຫໍສະໝຸດ me guanli //vlan描述
储存交换机数据配置
zte(cfg)#save //储存交换机数据配置
zte(cfg)#exit //退出交换机
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
通过串口登陆交换机
1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
交换机治理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置治理IP

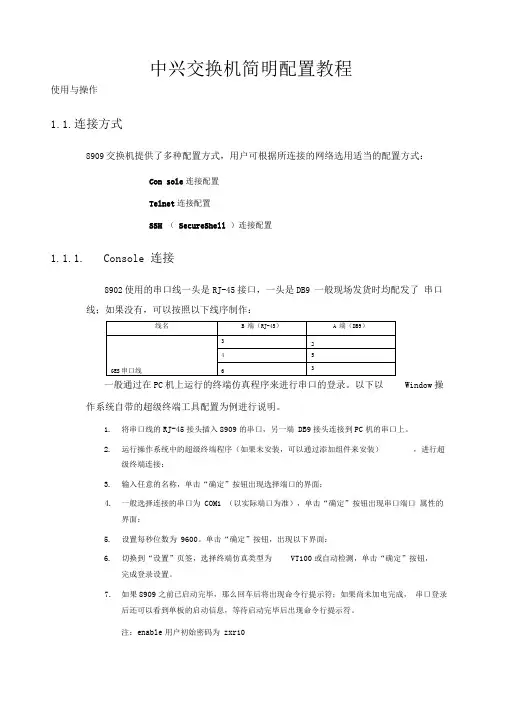

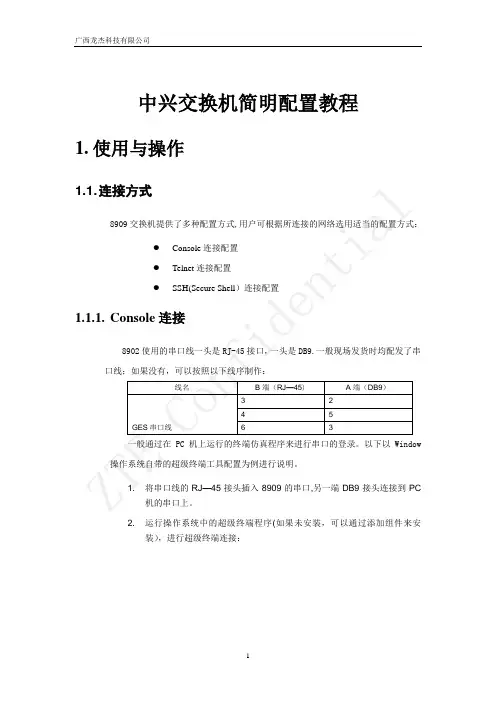

中兴交换机简明配置教程
中兴交换机简明配置教程使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：Con sole连接配置Telnet连接配置SSH （SecureShell ）连接配置1.1.1.Console 连接8902使用的串口线一头是RJ-45接口，一头是DB9 一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1 （以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet 连接前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
获取IP地址方法Vlan和管理口的IP可以通过Con sole连接进入8902用户模式，输入en able,密码zxr10，进入特权模式，执行showrun查询配置信息，具体操作如下：ZXR10>e nablePassword:ZXR10#showru nBuild ingcon figurati on...!**********Beforei nterface--showru non RPstart!*********in terfacevla n201ipaddress!nvrammn g-ip-address!user nameadm in passwordNghlr_51从以上信息中可以获知vlan201的IP、管理口mng-ip及网络登陆用户名、密码。
中兴交换机简明配置教程
中兴交换机简明配置教程1.使用与操作2. 运行操作系统中的超级终端程序(如果未安装，可以通过添加组件来安装），进行超级终端连接：3. 输入任意的名称,单击“确定"按钮出现选择端口的界面:4. 一般选择连接的串口为COM1（以实际端口为准）,单击“确定"按钮出现串口端口属性的界面:5. 设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6. 切换到“设置”页签，选择终端仿真类型为VT100或自动检测,单击“确定”按钮，完成登录设置。
7. 如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注:enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码.●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式,输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下:ZXR10〉enablePassword：ZXR10#show runBuilding configuration.。
.!**＊**＊*＊*＊Before interface -- show run on RP start！**＊**＊＊＊*interface vlan 201ip address 192。
168。
51.113 255.255.255。
0!nvram mng—ip—address 128.0。
17。
8 255。
0.0。
0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码.●登陆工具Windows的Cmd 或第三方telnet工具（如SecureCRT、Putty)●举例如下图,8902 的vlan IP 为192.168。
中兴交换机配置及维护
6902交换机配置指南
• 端口基本配置
➢ 1． 进入端口配置模式 ➢ interface <port-name> ➢ 2． 关闭/打开以太网端口 ➢ shutdown ➢ 3． 使能/关闭以太网端口自动协商 ➢ negotiation auto ➢ 4． 设置以太网端口双工模式 ➢ duplex { half|full} ➢ 5． 设置以太网端口速率 ➢ speed {10|100|1000}
➢ 出流量限速 set bandwidth feport ID egress on rate 1000 (以kbps 为单位）
➢ 查看 show port PortId bandwidth session 2
• 8 配置管理地址
➢ config router ➢ set ipport ID ipaddress X.X.X.X/X ➢ set ipport ID vlan VlanID ➢ set ipport ID enable ➢ iproute X.X.X.X X.X.X.X X.X.X.X ➢ show ipport ➢ show iproute
➢ 把Access 端口加入到指定VLAN ➢ switchport access vlan {<vlan-id>|<vlan-name>} ➢ 把Trunk 端口加入到指定VLAN ➢ switchport trunk vlan <vlan-list> ➢ 把Hybrid 端口加入到指定VLAN ➢ switchport hybrid vlan <vlan-list> [tag|untag] ➢ 批量添加VLAN 成员端口 ➢ switchport {pvid|tag|untag} <port-list>
中兴交换机配置方法
在全局配置模式下使用config router命令进入三层配置模式在三层 配置模式下可以配置三层端口、静态路由以及ARP实体
要退出三层配置模式返回到全局配置模式使用exit命令或按<Ctrl＋ Z>
5.在线帮助
在任意命令模式的提示符下输入问号可显示该模式下的所有命令和命令的简 要说明
设置三层端口的IP地址和掩码：set ipport <0-63> ipaddress <A.B.C.D> < A.B.C.D> 为三层端口绑定VLAN： set ipport <0-63> vlan < vlanlist> 使能三层端口：set ipport <0-63> enable
以上图片为配置实例其意思为： 在交换机内建立一个vlanID为99的vlan 将vlan 99以tag的方式添加到交换机9口 将vlan 99以untag的方式添加到交换机1口计算机并不识别标签 给交换机1口打上vlan 99的标签交换机内是以标签来识别数据的
6.基本配置
三层配置 ZXR10 2609提供少量的三层功能主要供用户远程配置和管理使用为了实现用户的 远程登录需要在交换机上配置IP端口：
6.基本配置
在全局配置下 show running-config 可以显示当前的交换机配置
show port <portlist> 显示端口的配置信息和工作状态
6.基本配置
VLAN配置 ZXR10 2609支持tagged-based VLAN即基于标签的VLAN ： 是能VLAN： set vlan <vlanlist> enable 在VLAN中加入指定的端口： set vlan <vlanlist> add port <portlist> tag|untag 设置端口的PVID： set port <portlist> pvid <1-4094>
中兴交换机简明配置教程
中兴交换机简明配置教程一、登录交换机二、基本配置3. 配置 VLAN。
在交换机配置界面中，找到 "VLAN Management" 或类似的选项，在其中创建需要的 VLAN 号，并将相应的端口加入到 VLAN 中，实现不同 VLAN 间的隔离和通信。
三、常用命令1. 查看交换机的基本信息。
使用命令 "show system" 可以查看交换机的型号、版本、序列号等基本信息。
2. 查看端口状态。
使用命令 "show interface brief" 可以查看交换机各个端口的状态，包括端口编号、状态、协商状态等。
3. 查看 VLAN 配置。
使用命令 "show vlan" 可以查看交换机的VLAN 配置信息，包括 VLAN 号、名称、端口等。
4. 配置端口的 VLAN。
使用命令 "config vlan vlan-id add tagged，untagged interface interface-id" 可以将指定端口加入到指定的 VLAN 中，其中 "vlan-id" 是 VLAN 号，"interface-id" 是端口编号。
5. 配置端口的速率和双工模式。
使用命令 "config interface ethernet interface-id speed-mode {10M_HALF，10M_FULL，100M_HALF，100M_FULL，1000M_FULL，AUTO}" 可以配置指定端口的速率和双工模式。
6. 配置端口的描述。
使用命令 "config interface ethernet interface-id description description" 可以为指定端口设置描述，方便管理和区分。
四、保存配置在设置完成后，为了保证配置的持久化，在命令行界面输入 "save"命令保存配置文件。
中兴交换机配置(原始)
一、系统的启动过程如下。
1、上电后，首先进行硬件启动，当硬件检测无误后，管理终端上出现下列信息：Welcome to use ZTE eCarrier!!Copyright(c)2004-2006,ZTE Co.,Ltd.System Booting......CPU:S3C45010ARM7TDMIBSP version: 1.2/0Creation date:Feb112004,09:37:01Press any key to stop auto-boot...72、出现上述信息后，等待大约7秒，用户可以在这段时间内按任意键进入boot状态，修改启动参数。
当系统在规定时间未检测到用户输入时，系统便开始自动加载版本，并提示下列信息：auto-booting...boot device:secEndunit number:0processor number:0host name:tigerfile name:vxWorksinet on ethernet(e):10.40.92.106host inet(h):10.40.92.105flags(f):0x80Attaching to TFFS...done.Loading version:/kernel...1459932+75292+6358852Starting at0x1656e0...Attaching interface lo0...done(省略)Welcome!ZTE Corporation.All rights reserved.login:adminpassword:*********3、系统启动成功后，出现提示符login：，要求输入登录用户名和密码，缺省用户名是admin，密码是zhongxing。
二、配置开始工作1．打开超级终端，输入连接的名称，如ZXR10，并选择一个图标。
如图5.1-2所示2．点击<确定>按钮，出现如图5.1-3所示的界面。
中兴ZXR交换机配置
中兴ZXR10 2826E/2626/2618 配置说明中兴ZXR10 2826E/2626/2618 配置说明一、配置基础1、进入[BootManager]的密码为zte2、默认登陆用户：admin 密码（loginpass）：zhongxing默认Enable密码（adminpass）：zhongxing3、配置模式：序号模式命令提示符1 用户模式无 zte>2 全局配置模式 enable zte(cfg)#3 SNMP配置模式 config snmp zte(cfg-snmp)#4 三层配置模式 config router zte(cfg-router)#5 文件系统配置模式 config tffs zte(cfg-tffs)#6 NAS配置模式 config nas zte(cfg-nas)#7 集群管理配置模式 config group zte(cfg-group)#4、VLAN划分：256个VLAN为一个段，红色字体的表示我们使用的VLAN段。
序号 VLAN范围序号 VLAN范围1 0-255 9 2048-23032 256-511 10 2304-25593 512-767 11 2560-28154 768-1023 12 2816-30715 1024-1279 13 3072-33276 1280-1535 14 3328-35837 1536-1791 15 3584-38398 1792-2047 16 3840-40945、采用Telnet用户远程认证后，交换机的管理用户和Radius服务器中设置的用户都可以登陆交换机。
二、配置规范举例：1、用户2#202接入Port 1，速率10M，全双工模式，用户vlan2500；2、上行端口为Port 25，速率100M，全双工模式，上行潜山路第二台MA5200的第18口（QSL-MA5200(2)-E18）；3、管理vlan为981，管理ip为61.133.186.172/24；4、设置广播风暴抑制门限为24000-72000bytes；5、SNMP的只读团体名为share，目标主机为 218.22.16.5和202.102.198.62；6、Telnet采用远程Radius认证方式，域名：domain_jrw Radius服务器218.22.16.2 认证端口 UDP 1812；7、启用SSH功能。
中兴交换机配置流程和配置命令
时间：二O二一年七月二十九日
中兴交换机数据配置流程图
时间：二O二一年七月二十九日
1.确定交换机管理vlan,本例子为vlan100
2.确定用户vlan,本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况,本例子的所有用户端口都为vlan2
4.确定交换机管理地址,本例子为
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口
zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口
二层组播配置
zte(cfg)#set igmp snooping enable //启用igmp
zte(cfg)#set vlan 100 enable //创立vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式,上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口,以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口,以tag方式
交换机管理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
中兴交换机配置流程和配置命令
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
中兴交换机数据配置流程图
创作时间：贰零贰壹年柒月贰叁拾日
1.确定交换机管理vlan，本例子为vlan100
2.确定用户vlan，本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4.确定交换机管理地址，本例子为
5.确定交换机主机名,本例子为zte
中兴交换机配置流程和配置命令
中兴交换机配置流程和配置命令配置流程：1.连接中兴交换机：使用网线连接中兴交换机的管理端口与电脑的网口，确保网络通畅。
2.设置电脑IP地址：将电脑的IP地址设置为与交换机的管理口在同一个网段，例如交换机管理口的IP地址是192.168.1.1，电脑IP地址可以设置为192.168.1.23.打开浏览器：打开电脑上的浏览器，通过输入交换机管理口的IP 地址进入交换机管理页面。
4. 登录交换机：输入交换机的默认用户名和密码进行登录，通常为admin/admin。
5.进入系统配置：登录成功后，进入系统配置界面，配置交换机的基本信息，例如主机名、域名等。
6.配置接口：配置交换机的各个接口，包括端口的状态、速率、双工模式等。
可以配置端口的VLAN、IP地址等信息。
7.配置VLAN：根据网络需求，配置交换机的VLAN信息，包括创建VLAN、配置VLAN端口等。
8.配置静态路由：配置交换机的静态路由，将需要进行转发的目的网络与对应的出口接口进行关联。
9.配置访问控制列表（ACL）：根据网络安全需求，配置ACL来限制特定流量的通过或禁止。
10.配置QoS：配置交换机的QoS策略，用于对网络流量进行调度和优化，以满足不同应用的需求。
11.保存配置：完成以上配置后，通过保存配置将配置信息应用到交换机中，确保配置生效。
常用的配置命令：1. system-view：进入系统视图，进行全局配置。
2. interface interface-type interface-number：进入接口视图，配置接口相关信息。
3. ip address ip-address {mask ， mask-length}：配置接口IP 地址。
4. vlan 10：创建VLAN10。
5. vlan-interface vlan 10：进入VLAN10的接口视图，进行VLAN 的相关配置。
6. vlan 10 to 20：创建VLAN10至VLAN20的VLAN。
中兴ZXR10交换机配置
中兴ZXR10交换机配置中兴ZXR10 2826E/2626/2618 配置说明中兴ZXR10 2826E/2626/2618 配置说明一、配置基础1、进入[BootManager]的密码为zte2、默认登陆用户：admin 密码（loginpass）：zhongxing默认Enable密码（adminpass）：zhongxing3、配置模式：序号模式命令提示符1 用户模式无zte>2 全局配置模式enable zte(cfg)#3 SNMP配置模式config snmp zte(cfg-snmp)#4 三层配置模式config router zte(cfg-router)#5 文件系统配置模式config tffs zte(cfg-tffs)#6 NAS配置模式config nas zte(cfg-nas)#7 集群管理配置模式config group zte(cfg-group)#4、VLAN划分：256个VLAN为一个段，红色字体的表示我们使用的VLAN段。
序号VLAN范围序号VLAN范围1 0-255 9 2048-23032 256-511 10 2304-25593 512-767 11 2560-28154 768-1023 12 2816-30715 1024-1279 13 3072-33276 1280-1535 14 3328-35837 1536-1791 15 3584-38398 1792-2047 16 3840-40945、采用Telnet用户远程认证后，交换机的管理用户和Radius服务器中设置的用户都可以登陆交换机。
二、配置规范举例：1、用户2#202接入Port 1，速率10M，全双工模式，用户vlan2500；2、上行端口为Port 25，速率100M，全双工模式，上行潜山路第二台MA5200的第18口（QSL-MA5200(2)-E18）；3、管理vlan为981，管理ip为61.133.186.172/24；4、设置广播风暴抑制门限为24000-72000bytes；5、SNMP的只读团体名为share，目标主机为218.22.16.5和202.102.198.62；6、Telnet采用远程Radius认证方式，域名：domain_jrw Radius服务器218.22.16.2 认证端口UDP 1812；7、启用SSH功能。
中兴,中兴交换机配置指导书
line-vty timeout 10
set port 2 pvid 1450
set port 3 pvid 1450
set port4description 192.168.10.3
set port 5 pvid 1450
set vlan 1450 add port 2-3,5-16untag
set vlan 1450 add port 1,4tag
set vlan2103add port7untag
set vlan 2103add port 1 ,4,8tag
set vlan 2104add port 1 ,4 ,8 tag
set port 6 pvid 1450
set port 7 pvid2103
set port 8 pvid 1450
set port 9 pvid 1450
set port 10 pvid 1450
set port 11 pvid 1450
set port 12 pvid 1450
set port 13 pvid 1450
set pvlan session 1 delete isolated-port 2-16
set pvlan session 1 delete isolated-port 1
set igmp snooping enable
set igmp snooping add vlan 2103
set igmp snooping add vlan 2104
create view zteView include1.3.6.1
中兴交换机简明配置教程
中兴交换机简明配置教程1.连接交换机和电源：将交换机与电源连接，并确保交换机正常启动。
2.连接电脑和交换机：使用网线将电脑和交换机的一些端口连接起来。
3. 打开终端程序：在电脑上打开终端程序，如Putty或SecureCRT。
4. 配置终端连接：在终端程序中选择一个连接类型（如SSH或Telnet），并输入交换机的管理IP地址。
5.输入用户名和密码：输入交换机的用户名和密码以登录。
6. 进入特权模式：在命令行界面中输入`enable` 命令进入特权模式。
7.配置交换机的基本信息：输入以下命令设置交换机的基本信息：```configure terminalhostname [交换机设备名]interface vlan managementip address [管理IP地址] [子网掩码]exit```8. 保存配置：在特权模式下输入`write`命令，将当前配置保存到交换机。
9.配置VLAN：输入以下命令配置交换机的VLAN：configure terminalvlan [VLAN ID]name [VLAN 名称]exit```10.配置端口：输入以下命令将端口添加到VLAN：```configure terminalinterface ethernet [端口号]switchport access vlan [VLAN ID]end```11.配置链路聚合：输入以下命令将多个端口聚合为一个逻辑链路：```configure terminalinterface eth-trunk [聚合端口号]mode lacp-statictrunkport [端口号1] to [端口号2]```12.配置静态路由：输入以下命令设置交换机的静态路由：```configure terminalip route-static [目的网络地址] [子网掩码] [下一跳地址]exit```13.配置访问控制列表（ACL）：输入以下命令创建和配置ACL：```configure terminalacl number [ACL编号]rule [规则编号] [permit，deny] [源地址] [目的地址] [协议]exit```14. 配置交换机的安全功能：输入以下命令设置交换机的安全功能，如端口安全、DHCP Snooping等：```configure terminalport-security enableip-source-guard enabledhcp-snooping enableexit```15. 保存配置并退出：在特权模式下输入`write`命令，将当前配置保存到交换机，并输入`exit`命令退出交换机。
中兴交换机配置流程及配置命令
中兴交换机配置流程及配置命令中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable 密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan 描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机基本配置
中兴交换机基本配置1、中兴ZXR10-2826S系列交换机基本配置login:admin //缺省用户名：admin 密码：zhongxingpassword:*********zte>en //缺省ENABLE密码为空password:zte(cfg)#conf tffs //进入文件配置模式zte(cfg-tffs)#ls //显示文件列表kernel.z 1,216,924 bytessnmpboots.v3 35 bytesstartcfg.txt 714 bytesrunning.cfg 198,859 byteszte(cfg-tffs)#remove running.cfg //删除配置文件Sure to remove ? [Yes|No]:yzte(cfg-tffs)#ls //查看系统文件kernel.z 1,216,924 bytessnmpboots.v3 35 bytesstartcfg.txt 714 byteszte(cfg-tffs)#exit //退出zte(cfg)#reboot //重新启动设备Sure to reboot ? [Yes|No]:y上述操作为恢复出厂设置2、设备VLAN配置（802.1Q配置方式）、网管IP地址配置、PVLAN配置、三网合一配置上网vlan 100 电话vlan 2103 IPTV vlan2104login:adminpassword:*********zte>enpassword:zte(cfg)#set vlan 1 del port 1-24 //删除VLAN1中的所有端口，为了防止广播zte(cfg)#set vlan 100enable //激活上网业务VLAN100zte(cfg)#set vlan 100 add port 1 tag //将上联端口以TAG的方式加入到VLAN100中zte(cfg)#set vlan 100 add port 2 untag //将端口2以UNTAG的方式加入到VLAN100中zte(cfg)#set port 2 pvid 100 //设置端口2的PVID为100zte(cfg)#set vlan 2103 enable //激活电话业务VLAN2103zte(cfg)#set vlan 2103 add port 1 tag //将上联端口以TAG的方式加入到VLAN2103中zte(cfg)#set vlan 2103 add port 2 untag //将端口2以UNTAG的方式加入到VLAN2103中zte(cfg)#set port 2 pvid 2103 //设置端口2的PVID为2103zte(cfg)#set vlan 2104 enable //激活IPTV业务VLAN2104zte(cfg)#set vlan 2104 add port 1 tag //将上联端口以TAG的方式加入到VLAN2104中zte(cfg)#set vlan 2104 add port 2 untag //将端口2以UNTAG的方式加入到VLAN2104中zte(cfg)#set port 2 pvid 2104 //设置端口2的PVID为2104zte(cfg)#set vlan 200 add port 1 tagzte(cfg)#set vlan 200 enable //激活网管VLAN200并添加上联端口1zte(cfg)#conf router //进入网管配置模式zte(cfg-router)#set ipport 1 ipaddress 192.168.0.1 255.255.255.0 //配置网管IP 地址zte(cfg-router)#set ipport 1 vlan 200 //绑定网管配置VLAN 1-256zte(cfg-router)#set ipport 1 enable //激活网管虚拟端口zte(cfg-router)#exit //退出zte(cfg)#set pvlan session 1 add promiscuous port 1 //设置PVLAN共享端口1zte(cfg)#set pvlan session 1 add isolated-port 2-10 //设置PVLAN隔离端口2-10 3、端口限速配置、端口速率配置zte(cfg)#set port 2 bandwidth ingress on rate 30000 // 设置端口入向限速3M% Set port 2 bandwidth ingress on rate 30303 kbps succeed!zte(cfg)#set port 2 bandwidth egress on rate 3000 //设置端口出向限速3M% Set port 2 bandwidth egress on rate 3000 kbps succeed!zte(cfg)#set port 2 speed 100zte(cfg)#set port 2 duplex full //设置端口2为强制100M全双工端口zte(cfg)#set port 2 auto enable //设置端口2为自协商端口4、设备开通单端口环路检测zte(cfg)#set loopdetect port 2 enable //设置端口2为单端口环路检测zte(cfg)#set loopdetect port 2 protect enable //打开单端口环路检测保护zte(cfg)#show loopDetectThe block-delay interval of loopback detection is 5 minutes.The send loopdetect packet interval of loopback detection is 15 seconds.PortId Stp Trunk Link Loop Protect VlanId Status Extend------ ---- ----- ----- ----- ------- ------ ------ -------2 No No Up No Yes N/A N/A NoTHU JUL 01 00:17:50 2004 Port : 2 Single Loopback //发现单端口环路5、设备开通IPTV必配zte(cfg)#set igmp snooping enable //IPTV采用的IGMP功能开通zte(cfg)#set igmp snooping add vlan 2104 //在VLAN2104中激活IGMP SNOOPING功能zte(cfg)#set igmp snooping fastleave enable //增加IGMP SNOOPING快速离开功能。
中兴交换机配置流程和配置命令
中兴交换机配置流程和配置命令一、登录设备1. 首先，通过网线将电脑与中兴交换机的console端口相连。
2. 打开终端仿真软件，如SecureCRT、Putty等。
3.创建一个新的串口会话，选择正确的串口号和波特率，点击“打开”按钮连接设备。
4. 在终端仿真软件上输入交换机的IP地址和登录密码，按Enter键确认登录。
二、创建VLAN1.查看当前交换机上已有的VLAN信息，使用以下命令：show vlan2.创建一个新的VLAN，使用以下命令：vlan vlan-id [vlan-name]vlan-id为VLAN的编号，取值范围为1-4094；vlan-name为VLAN的名称，可选参数。
3.将端口添加到VLAN中，使用以下命令：port vlan vlan-id {port-string ， all} [untagged]vlan-id为VLAN的编号；port-string为端口的范围，如1-10；all表示所有端口；untagged可选参数，表示将端口设置为不带Tag的访问端口。
4.在创建完VLAN后，可以使用以下命令查看已配置的VLAN信息：show vlan三、配置端口1.进入接口配置模式，使用以下命令：interface interface-type interface-numberinterface-type为接口类型，如Ethernet、GigabitEthernet等；interface-number为接口编号。
2.配置接口的模式，使用以下命令：[switchport mode {access ， trunk}]access表示接口为访问模式，用于连接终端设备；trunk表示接口为Trunk模式，用于连接上层网络设备。
3.配置接口的访问模式下的VLAN信息，使用以下命令：switchport access vlan vlan-idvlan-id为所需的VLAN编号。
4. 配置Trunk模式下的VLAN信息，使用以下命令：switchport trunk vlan {add ， remove} vlan-idadd表示添加一个新的VLAN，remove表示移除一个VLAN；vlan-id为VLAN的编号。
中兴交换机简明配置教程汇总
中兴交换机简明配置教程汇总1. 连接硬件设备：首先，确保中兴交换机已经正确连接到电源和网络设备。
通过网线连接中兴交换机的“Console”端口和计算机的串口。
2. 配置串口连接：打开计算机上的终端模拟器软件，例如SecureCRT或PuTTY。
选择正确的串口，波特率设置为9600，并确保其他设置如数据位、停止位和校验位正确。
3. 进入交换机命令行界面：通过串口连接打开终端模拟器后，点击“Enter”键几次，直到看到交换机的命令行提示符。
4. 进入特权模式：在命令行提示符下，输入“enable”命令，然后输入密码（如果已设置），以进入特权模式。
5. 进入全局配置模式：输入“configure terminal”命令，进入全局配置模式。
在全局配置模式下，可以进行交换机的各种配置。
6. 配置主机名：输入“hostname <名称>”命令，将中兴交换机的主机名设置为指定的名称。
7. 配置IP地址：输入“interface vlanif <编号>”命令，进入VLAN接口配置模式。
然后输入“ip address <IP地址> <子网掩码>”命令，设置中兴交换机的IP地址和子网掩码。
8. 配置默认网关：输入“ip default-gateway <默认网关IP地址>”命令，设置中兴交换机的默认网关。
9. 配置SSH远程管理：输入“ssh server enable”命令，启用中兴交换机的SSH服务器功能。
然后输入“user-interface vty 0 15”命令，进入虚拟终端配置模式。
最后输入“authentication-mode aaa”命令，指定使用AAA方式进行身份验证。
10. 配置Telnet远程管理（可选）：输入“telnet server enable”命令，启用中兴交换机的Telnet服务器功能。
然后输入“user-interface vty 0 15”命令，进入虚拟终端配置模式。
中兴交换机简明配置教程
中兴交换机简明配置教程中兴交换机简明配置教程1.使⽤与操作1.1.连接⽅式8909交换机提供了多种配置⽅式，⽤户可根据所连接的⽹络选⽤适当的配置⽅式：Console连接配置Telnet连接配置SSH（Secure Shell）连接配置1.1.1.Console连接8902使⽤的串⼝线⼀头是RJ-45接⼝，⼀头是DB9。
⼀般现场发货时均配发了串⼝线；如果没有，可以按照以下线序制作：线名B端（RJ-45）A端（DB9）GES串⼝线32 45 63⼀般通过在PC机上运⾏的终端仿真程序来进⾏串⼝的登录。
以下以Window 操作系统⾃带的超级终端⼯具配置为例进⾏说明。
1.将串⼝线的RJ-45接头插⼊8909的串⼝，另⼀端DB9接头连接到PC机的串⼝上。
2.运⾏操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进⾏超级终端连接：3.输⼊任意的名称，单击“确定”按钮出现选择端⼝的界⾯：4.⼀般选择连接的串⼝为COM1（以实际端⼝为准），单击“确定”按钮出现串⼝端⼝属性的界⾯：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界⾯：6.切换到“设置”页签，选择终端仿真类型为VT100或⾃动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令⾏提⽰符；如果尚未加电完成，串⼝登录后还可以看到单板的启动信息，等待启动完毕后出现命令⾏提⽰符。
注：enable⽤户初始密码为zxr101.1.2.Telnet连接前提条件知道VLAN的IP或管理⼝的IP地址，登陆⽤户名和密码。
获取IP地址⽅法Vlan和管理⼝的IP可以通过Console连接进⼊8902⽤户模式，输⼊enable，密码zxr10，进⼊特权模式，执⾏show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address mng-ip-address!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理⼝mng-ip及⽹络登陆⽤户名、密码。
