施工电梯部位地下室顶板加固方案

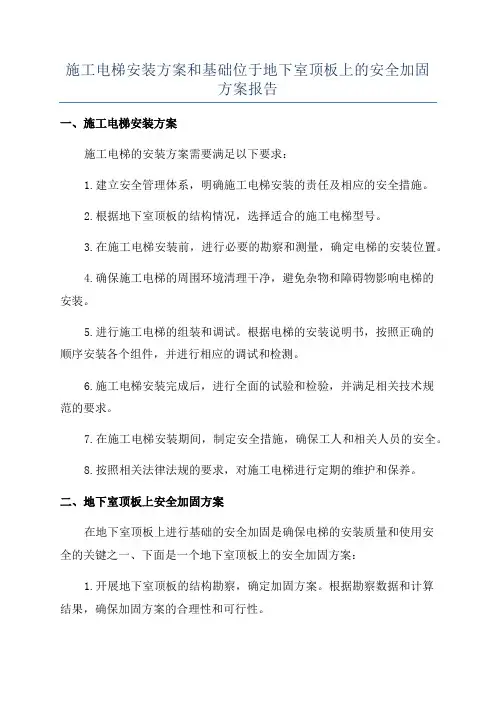

施工电梯安装方案和基础位于地下室顶板上的安全加固方案报告
施工电梯安装方案和基础位于地下室顶板上的安全加固方案报告一、施工电梯安装方案施工电梯的安装方案需要满足以下要求：1.建立安全管理体系，明确施工电梯安装的责任及相应的安全措施。
2.根据地下室顶板的结构情况，选择适合的施工电梯型号。
3.在施工电梯安装前，进行必要的勘察和测量，确定电梯的安装位置。
4.确保施工电梯的周围环境清理干净，避免杂物和障碍物影响电梯的安装。
5.进行施工电梯的组装和调试。
根据电梯的安装说明书，按照正确的顺序安装各个组件，并进行相应的调试和检测。
6.施工电梯安装完成后，进行全面的试验和检验，并满足相关技术规范的要求。
7.在施工电梯安装期间，制定安全措施，确保工人和相关人员的安全。
8.按照相关法律法规的要求，对施工电梯进行定期的维护和保养。
二、地下室顶板上安全加固方案在地下室顶板上进行基础的安全加固是确保电梯的安装质量和使用安全的关键之一、下面是一个地下室顶板上的安全加固方案：1.开展地下室顶板的结构勘察，确定加固方案。
根据勘察数据和计算结果，确保加固方案的合理性和可行性。
2.清理地下室顶板表面的灰尘和杂物，确保施工的平整度和干净度。
3.根据加固设计方案，选择合适的加固材料和工艺。
加固材料可以包括钢筋、混凝土和PC板等。
4.在地下室顶板上进行加固钢筋的安装。
根据加固方案，在地下室顶板上打孔，并将钢筋穿过孔洞，固定在顶板和地面之间。
5.开展混凝土加固。
根据加固方案，将混凝土浇筑到地下室顶板上，并用专用工具进行压实，确保加固层的密实性。
6.安装PC板进行二次加固。
根据加固方案，将预制的PC板安装到地下室顶板上，并使用专用的螺栓和螺母进行固定。
7.加固完成后，进行质量验收和检测。
对加固后的地下室顶板进行力学性能和安全性能的测试，确保加固工程的质量和效果。
8.编制加固方案总结报告，记录加固工程的过程和结果。
并提出后续维护和监测建议，确保地下室顶板的长期稳定和安全使用。
在施工电梯安装方案和地下室顶板上安全加固方案中，我们将注重技术、质量和安全三方面的综合考虑。
地下室顶板上电梯基础加固施工方案
地下室顶板上电梯基础加固施工方案施工准备首先，施工前需要制定详细的施工方案，并根据方案准备相应的工具、设备和材料。
同时，必须在施工前进行现场勘测和检测，以获取地下室顶板结构的相关数据。
加固设计在施工前，应根据地下室的结构特点和电梯的要求，综合考虑静荷载、动荷载和地震力的作用，进行加固设计。
设计方案包括基础的形式、尺寸、钢筋配置和混凝土强度等。
施工工序1.清理地坪：首先，需要将地坪上的附着物清理干净，为施工做好准备。
2.建立基础：按照设计方案，挖掘基础坑，然后按要求浇筑基础混凝土。
在混凝土浇筑前，需要进行基础钢筋的绑扎和检查，确保基础的坚固和牢固。
3.加固地下室顶板：在地下室顶板上铺设加固材料，如玻璃纤维布、钢筋网等，以增加地下室的承重能力。
然后，按照设计要求进行混凝土浇筑，确保加固层的稳固和可靠。
4.电梯井施工：根据设计要求，在地下室顶板上建造电梯井结构，包括电梯井墙和井道钢筋混凝土构件。
5.结构连接：将电梯基础与地下室顶板进行牢固的连接，以确保电梯基础和地下室顶板之间的承重传递。
安全措施在施工过程中，应严格遵守相关安全规定，并采取相应的安全措施进行施工。
如在高处作业时，必须佩戴安全帽、安全绳，严禁越过安全护栏等。
施工质量控制为了保证施工质量，应进行严格的质量控制。
施工过程中要进行相应的检测，如混凝土强度试验、钢筋绑扎质量检查等。
并合理安排工程进度和施工人员，确保施工质量和工程进度。
总结地下室顶板上电梯基础加固施工方案需要根据实际情况进行设计和施工，合理选取材料、采用合适的工序和措施，以确保加固效果和施工质量。
同时，施工过程中一定要注意安全，严格遵守相关规定，以确保施工过程的安全性和施工工程的可靠性。
施工电梯基础直接置于地下室顶板上采取加强措施
施工电梯基础直接置于地下室顶板上采取加强措施。
（含按拆技术交底）因基础设置于地下室顶板上，故须对顶板进行加固处理，加固方案如下：采用Φ48×3.5钢管进行加固，在施工电梯导架中心四周1.8m×1.8m范围内立竿按300×300间距支撑并配备方木和可调顶托加固，其他在基础四边各加500范围内（设计浇筑混凝土基础范围为4000×5000，故在5000×6000范围）内立竿按500×500间距加固。
步距1000，扫地杆距地300。
混凝土标号较原设计提高一标号至C30。
待后浇带浇筑完毕后，强度达到100%时，方可安装施工电梯。
未在地库顶板上的，按厂家提供图纸施工。
施工电梯按拆一定按照厂家说明书进行按拆操作。
1、施工升降机应为人货两用电梯，其安装和拆卸工作必须由取得建设行政主管部门颁发的拆装资质证书的专业队负责，并必须由经过专业培训，取得操作证的专业人员进行操作和维修。
2、地基应浇制混凝土基础，其承载能力应大于150kPa，地基上表面平整度允许偏差为10m，并应有排水设施。
3、应保证升降机的整体稳定性，升降机导轨架的纵向中心线至建筑物外墙面的距离宜选用较小的安装尺寸1、进入现场必须遵守安全生产六大纪律。
2、装拆人员不准穿硬底、高跟皮鞋，衣着要灵活。
3、装拆前要检查吊索、吊环、吊钩等用具，不准带病操作。
4、电梯填充卸时无脚手架严禁作业。
5、拆下的零部件禁止放在梯笼内。
6、在拆下稳固撑过桥梁、导栓等部件时，悬空作业人员必须在各自的位置上与导轨架或建筑物上系好安全带。
7、安装和拆卸人员必须按高处作业要求，挂好安全带。
8、安装和拆卸过程中，要有专人统一指挥，并熟悉图纸、安装程序及检查要点。
9、装上两节立柱后，要在其两上方向调整垂直度，并把平衡重、梯笼就位。
10、调试梯笼。
调试导向滚轮与导轮间隙，以电梯不能自动下滑为限，并在离地面10m高度以内，做上下运行试验。
地下室顶板上施工电梯专项施工方案
地下室顶板上施工电梯专项施工方案一、施工概述地下室顶板上施工电梯是在地下室区域内进行电梯安装施工的一种特殊方式。
本文将针对地下室顶板上施工电梯的专项施工方案进行详细介绍，涵盖施工准备、安装过程、验收标准等内容。
二、施工准备1.工程测量：施工前需对地下室顶板进行测量，确保电梯尺寸和安装位置准确无误。
2.安全防护：施工现场需设置牢固的安全防护措施，保障施工人员和设备的安全。
3.材料准备：准备好所需的施工材料和设备，确保施工过程顺利进行。
三、施工过程1.顶板加固：在地下室顶板上进行加固，增强电梯安装区域的承重能力。
2.安装导轨：按照设计要求，在地下室顶板上安装电梯导轨，确保导轨的稳固和垂直度。
3.安装轿厢：将电梯轿厢缓慢吊装至安装位置，并正确连接导轨和悬挂系统。
4.安装主机：安装电梯主机及控制系统，并进行电气连接和调试。
5.调试验收：完成安装后，进行电梯的调试验收工作，确保电梯正常运行和安全性。
四、验收标准1.电梯运行平稳，无异常声音和振动。
2.电梯各项功能正常运作，包括上下行、开关门等。
3.安装工艺符合相关标准和规范，无质量问题。
4.安全防护设施完善，符合当地安全标准要求。
5.现场整洁，无安全隐患。
五、施工注意事项1.严格遵守安全操作规程，保障施工安全。
2.施工人员需熟悉电梯施工技术和操作规范。
3.定期检查设备和材料的质量和完整性。
4.施工过程中要注意对周围环境和其他设施的保护。
六、总结地下室顶板上施工电梯是一项具有挑战性的工程，需要严谨的施工方案和操作规范。
本文所介绍的专项施工方案涵盖了施工准备、施工过程、验收标准等方面的内容，旨在保障电梯施工的质量和安全。
施工人员在实际操作中应严格按照本方案进行操作，确保电梯安装工程的顺利完成。
施工电梯地库顶板基础加固方案
JL－A002 施工组织设计（方案）报（复）审表致:四川省城市建设工程监理有限公司（监理单位）：现报上施工电梯顶板基础加固方案，已经我单位上级技术负责人审查批准，请予审查和批准。
附：承包单位项目部（公章）：项目负责人：项目技术负责人：年月日专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充专业监理工程师：年月日总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充后并于月日前报来。
总监理工程师：项目监理机构：（公章）年月日施工电梯基础加固方案一、编制依据1、施工现场平面图2、新景璟誉府设计图纸3、SC型施工电梯使用手册4、建筑施工扣件式钢管脚手架安全技术规范二、工程慨况新景璟誉府地上住宅结构形式均为现浇钢筋砼剪力墙结构，高层层高2.90和3.0m，地下室为地下车库及设备用房，框架结构，层高3.7m、局部4.05m,顶板厚0.16m。
受现场实际布置情况限制，该施工电梯基础采用一种型式，电梯基础在地库顶板上安装。
本施工方案以在地库顶板上安装施工电梯并进行计算，具体安拆方案参照使用说明。
三、施工电梯技术方案（一）施工电梯基础（位于地库顶板上方）型。
1、施工电梯型号：， SC200/200 吊笼行式：双吊笼架设总高度： 99.45 标准节长度：1508底笼长： 3.2m 底笼宽： 1.5m每个单笼重：750KG 吊笼载重： 2*2000KG 施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固处理。
满堂钢管架应经受力计算后进行搭设，考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1，同时应能承受施工电梯工作时最不利条件下的全部荷载。
加固后的总受力必须能承受的最大荷载不得小于P=（吊笼重+护栏重+标准节重+对重体重+额定荷载重）*2.1=38010KG=372.5KN。
2、回撑搭设方案根据施工电梯厂家提供的使用说明书得知总荷载为372.5KN，基础尺寸为4000*5500，因此加固范围为4500*5500mm，有此地下室顶板承担的荷载为13.8KN/M2，此荷载有施工电梯底部4500*5500范围内的楼板承担，故需要在楼板下面设置钢管支撑，钢管支撑采用螺栓底座顶紧，按600mm纵横间距设置立杆，高度不大于1800加设水平方向拉杆。
施工电梯地下室楼板加固施工方案
长青壹号南区202#、203#、地下室SC200/200型施工电梯地下室顶板加固专项施工方案编制人：审核人：审批人：武汉常博建设集团有限公司二O一八年五月二十日一、编制说明：为了长青壹号南区202#、203#、地下室工程的安全、文明施工、按规范化要求并达到国家规定的标准，本工程有地下室二层，主楼周边均为二层地下车库，主楼砌筑及抹灰等为解决施工材料垂直运输问题，垂直运输机械（施工电梯）位置根据现场的实际情况和施工的需要安置在本工程主楼旁地下室顶板上。
二、工程概况：长青壹号南区202#、203#、地下室建设单位：湖北新域置业有限责任公司建设地点：武汉市东西湖区养殖场常青花园东设计单位：中信建筑设计研究总院有限公司勘探单位：湖北建科国际工程有限公司监理单位：湖北东泰建设管理咨询有限公司施工单位：武汉常博建设集团有限公司工程质量目标：达到合格并获楚天杯施工单位：武汉常博建设集团有限公司工程质量目标：达到合格并获楚天杯地下室：总建筑面积38186m2 ，地下一、二层建筑面积均为19093m2，建筑层数为地下二层，地下一层层高4.00m，地下二层层高6.60m，最大埋深12.00m。
202#楼：±0.000=21.70m高程，总建筑面积23167.32m2 ，住宅总套数164套，地下2层，地上45层，1-2层为商业网点，一层层高5.10m，二层层高3.90m，3-45（除16、32层）层为住宅，层高3.00m，16、32层为避难层，层高3.15m，总建筑高度138.60m。
203#楼：±0.000=21.70m高程，总建筑面积25703.11m2 ，住宅总套数164套，地下2层，地上45层，1-2层为商业网点，一层层高5.10m，二层层高3.90m，3-45（除16、32层）层为住宅，层高3.00m，16、32层为避难层，层高3.15m，总建筑高度138.60m。
建筑结构形式为框架结构及剪力墙结构，结构的安全等级一级，建筑的安全使用年限为50年；抗震设防烈度丙类；地基设计等级为甲级；建筑抗震设防烈度为6度；基础形式钻孔灌注桩；防火分类为一类；防火类别一类；耐火等级一级；防水等级一级本工程202#、203#楼根据施工部署，主体施工到八层具备施工条件，拟安装施工电梯：202#楼在（8-11）～（8-17）/（8-A）轴线外部位安装一台施工电梯，架设高度143.26m米；203#楼在（3-7）～（3-10）/（3-A）轴线外部位安装一台施工电梯，架设高度143.26m米；总计2部施工电梯，安装条件由于施工现场场地狭窄，将施工电梯安装在各主楼旁地下室顶板上（地下室顶板为-1.40m标高，具体位置详见电梯布置图），地下室顶板结构设计为：地下室顶板厚250mm，板底通长钢筋：，，双向贯通布置；板面通长钢筋：，，双向贯通布置；混凝土强度等级为C40。
施工电梯放置在地下室顶板上加固方案
施工升降机一、浙江义机施工电梯应用于分外施工方案的工程案例介绍万达广场工程位于江苏省南京市，为万达集团第一代城市综合体项目，集购物、家居、办公、休闲等多种业态于一体的大型综合性建筑群体，其中住宅区总建筑面积约133931m2，3幢并列的楼房，地上部分33层，建筑高度设定为100m，联体地下车库为无梁楼盖结构，楼板厚度400-500mm，住宅楼为剪力墙结构。
二、万达广场建筑工程实行浙江义机施工电梯施工的方案设计根据本工程现场条件，考虑到材料运输能力，1#楼设置3台，2#楼设置1台电梯，3#楼设置2台施工电梯，安装高度约100m，2、3#楼车库顶板已施工完毕，电梯基础设置在车库顶板上，1#楼车库顶板未施工且厚500mm，经过计算，可将电梯预埋支架在顶板浇筑时植入，不再单独设置电梯基础。
三、施工电梯基础设计及楼板加固设计本工程2、3#楼安装型施工电梯，升降机搭设高度为100m，共67节，每节自尊173kg，吊笼规格3m×1.3m×2.5m，混凝土基础为4.1m×5.6m×0.4m，强度等级C35，配筋双层双向12@200,位于地下室顶板。
3.1浙江义机施工升降机的基础承载力验算技术参数：吊笼重(双笼)2×1600kg，外笼重1100kg，轨道架重67×173kg，载荷重2×2000kg，对重重2×1000kg。
(1)电梯总自尊=吊笼重+外笼重+载荷重+对重重+轨道架重=(2×1600kg+1100+2×2000kg+2×1000+67×173)/100=218.33KN取荷载系数1.4，则G1=218.33×1.4=305.66KN(2)附着架、连杆、过道、电缆按总自尊的70%计算，G2=218.33×0.7=152.8KN(3)基础自尊G3=4.1×5.6×0.4×25=229.6KN考虑到动载，自尊误差及风载对基础影响，取系数n=2则基础总承载：G1+G2+G3=305.6×2+152.8 +229.6=993.7KN基础承载力=993.7KN/(4.1×5.6) =43.3KN/m2>40 KN/m(顶板设计承载力)结论：基础顶板xx不够，需对顶板底部加固。
施工电梯基础及地下室顶板回撑方案
施工电梯基础及地下室顶板回撑方案电梯基础是电梯安装的重要组成部分，其稳固性和安全性直接影响到电梯的运行和使用。
在施工电梯基础过程中，地下室顶板的回撑是必要的，以确保地下室顶板的稳定和安全。
施工电梯基础的设计和施工需要遵循相关的规范和标准，以确保其质量和安全性。
首先，需要进行地质勘察，以确定地下土层的稳固性和承载能力。
根据勘察结果，设计师可以确定电梯基础的形式和尺寸。
常见的电梯基础形式包括钢筋混凝土基础、钢基桩和钢轨支柱基础等。
设计师还需注意电梯基础与地下构造的协调配合，确保安装和使用时的稳定和安全。
在电梯基础的施工中，必须正确操作和使用施工机械和工具。
先进行地面开挖工作，然后进行基础的浇筑。
在浇筑前，需要进行必要的检查，确保基础的尺寸和形状符合设计要求。
同时，需要注意浇筑的时间和温度控制，以确保浇筑后基础的强度和稳定性。
浇筑完成后，还需要进行养护工作，使基础在适当的时间内获得足够的强度。
地下室顶板的回撑是为了保证顶板的稳定性和安全。
在进行地下室施工时，常常需要暂时撤除一部分土层，形成一个宽敞的施工空间。
这样可能会导致地下室顶板的减弱和不稳定。
因此，需要采取适当的回撑措施。
回撑的方式通常有钢支撑和混凝土回撑两种。
钢支撑是利用钢材构筑支撑框架，将其安装在地下室顶板下方，以增加顶板的稳定性和承载能力。
钢支撑的具体形式可以根据实际情况进行设计，常见的形式有H型钢、I型钢和钢板等。
在安装时需要注意支撑的数量、间距和深度，以及支撑的固定方式和连接方式。
混凝土回撑是将混凝土喷射到地下室顶板下方，形成一个连续的回撑结构。
混凝土回撑可以提供更大的稳定性和承载能力，但需要考虑施工的难度和成本。
在施工混凝土回撑时，需要进行喷射参数的调整和监控，以保证回撑的质量和强度。
施工电梯基础和地下室顶板回撑是非常重要的工程，需要在施工前进行充分的计划和设计。
施工过程中需要遵循相关的规范和标准，确保施工的质量和安全。
同时需要注意施工现场的环境和工艺控制，以确保施工的顺利进行和安全完成。
施工电梯方案含电梯基础及地下室顶板回撑方案
施工电梯方案含电梯基础及地下室顶板回撑方案一、引言为了满足建筑工地施工期间的垂直运输需求，安装施工电梯成为必不可少的设备之一、本文将就施工电梯方案以及电梯基础和地下室顶板回撑方案进行详细论述。
二、施工电梯方案1.承载能力：根据工地的施工需求，确定电梯的承载能力。
一般工地上所需的承载能力在1至3吨之间。
2.提升高度：根据建筑高度以及工地的实际需求，确定电梯的提升高度。
一般工地的提升高度在30至100米之间。
3.速度：根据工地的操作要求，确定电梯的运行速度。
一般工地电梯的运行速度在30至60米/分钟之间。
4.安全措施：施工电梯应具备相应的安全保护措施，例如安全门、防坠器、限位器等。
5.操控方式：施工电梯可以采用手动操控或者自动遥控方式进行操作。
6.能耗：施工电梯应尽可能低耗能，节约资源。
三、电梯基础方案施工电梯需要与建筑物结构紧密连接，因此在确定电梯基础方案时，需要考虑以下因素：1.土壤条件：根据建筑工地的土壤条件，采用适当的基础形式。
一般而言，电梯基础可以采用桩基、砼桩基和浅基础等形式。
2.承载力：根据电梯的负载要求，确定基础的承载能力。
一般电梯的基础承载能力在20至40吨之间。
3.防震要求：考虑地震影响因素，采用相应的抗震措施。
可以在基础中设置抗震钢筋或者增加基础的厚度以增强抗震能力。
地下室顶板回撑是指在地下施工过程中，为了保证地下室顶板的稳定性而采取的支撑措施。
以下为地下室顶板回撑的方案选择：1.钢支撑：在地下室施工中，使用钢材制作支架支撑地下室顶板。
这种方式适用于较大空间的地下室，可以提供较强的支撑稳定性。
2.混凝土支撑：在地下室施工中，采用混凝土墙或者混凝土支撑柱支撑地下室顶板。
这种方式适用于较小空间的地下室，可以提供较好的支撑效果。
3.外推支撑：在地下室施工中，采用外推支撑技术支撑地下室顶板。
这种方式适用于地下室顶板悬挑较大的情况，可以提供较好的支撑效果。
五、总结施工电梯方案以及电梯基础和地下室顶板回撑方案的选择需要根据工地实际情况进行综合评估。
施工电梯地下室楼板加固施工方案2011.6
建福家园小区1#楼施工电梯地下室顶板加固专项方案一、工程概况建福家园小区1#楼地下室1层，地上28层;该住宅区主体结构形式为剪力墙结构，建筑高度82.5米。
根据本工程拟安装施工电梯1台：因工程结构特点，施工电梯必须地下室顶板上，地下室顶板厚250mm，混凝土强度等级为C35。
施工电梯为SC200/200B型。
安装位置详见平面布置图。
二、地下室顶板加固施工方案为保证施工升降机正常运行及楼面安全，拟采用如下加固方案：在地下室采用钢管（φ48.3×3.6）搭设满堂脚手架（支撑面为3.4m×4.0m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。
满堂架搭设时采用立杆上加可调顶托，顶托上用木方（50×100mm）支撑顶板，立杆间距@500×500mm，底部垫方木板，水平钢管步距小于1200mm，立杆四周45度角设置剪刀撑连续设置到顶，上、下水平杆距立杆端部不大于200mm。
为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧。
地下室空间应设置脚手架支撑体系。
脚手架立柱按柱距@0.5×0.5米布置，水平杆步距 1.2米双向设置，扣件连接。
地下室一层，从-0.6米以下至-4.550米需加固，搭设满堂脚手架，其搭设面积，按照电梯的平面尺寸布局：3.2*4.0(m)，脚手架支撑体系立杆与楼板的接触面用木板，立杆上部用可调式底座调紧。
受力直至传到底板基础。
三、地下室顶板加固计算本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T10054-2005），《施工升降机安全规则》（GB10055-2007），《建筑地基基础设计规范》（GB50007-2011），《混凝土结构设计规范》（GB 50010-2010）等编制。
1、参数信息1）.施工升降机基本参数施工升降机型号：SC200/200；吊笼形式：双吊笼；架设总高度：90 m；标准节长度：1.5m；底笼长：3.4m；底笼宽：1.5m；标准节重：150kg；外笼重：1225kg；吊笼载重：2000kg；单个吊笼自重: 1480kg；2）. 钢管参数：钢管类型：Ф48.3×3.6；2、荷载计算根据《设备说明书》按照架设最高90米计算，标准节60节，每节1.5米。
地下室顶板上施工电梯专项施工方案
地下室顶板上施工电梯专项施工方案一、施工概况在地下室顶板上进行电梯施工，目的是为了方便人员和物品在地下室和楼上之间的运输，提高楼宇的功能性和便利性。
本方案将详细介绍地下室顶板上施工电梯的施工流程、材料选用和安全保障措施。
二、施工流程1.施工前准备a.勘测地下室结构及尺寸，确定电梯的位置和尺寸。
b.制定施工方案，确定施工工序。
d.检查地下室结构是否满足电梯安装要求，如需结构加固，提前进行。
2.材料准备和加固a.准备电梯设备、扶手、轨道、控制盘等材料。
b.根据电梯设备要求加固地下室顶板，确保能够承受电梯的重量和震动。
3.安装电梯设备a.按照电梯供应商提供的施工图纸和指导书进行电梯设备的安装。
b.安装电梯轨道和导轨，确保其平整度和垂直度。
c.安装电梯井道和轿厢，注意保持水平。
d.安装电梯门、按钮和显示器等配件。
4.电气布线和调试a.进行电气配线工作，将电梯设备与电源连接起来。
b.进行电梯设备的调试，确保其正常运行和安全性能达标。
c.安装电梯防坠装置、限位开关、急停按钮等安全保护措施。
5.安全检测和验收a.进行电梯设备的安全检测，包括电器检测、机械运行检测和安全装置测试。
b.定期进行电梯设备的维护和保养，确保其安全可靠。
三、材料选用1.电梯设备：根据地下室的使用需求和载重要求选择适当的电梯设备，比如载人电梯或载货电梯。
2.加固材料：根据地下室顶板的结构和强度要求选择加固材料，如钢板、加固梁等。
3.电气材料：根据电梯设备的功率和电压要求选择电气线缆、断路器等电气材料。
4.安全保护材料：选择符合国家标准的电梯安全保护装置和配件，如防坠装置、限位开关、急停按钮等。
四、安全保障措施1.施工现场设立警示标识，指示施工区域，防止无关人员进入工地。
2.工作人员必须佩戴安全帽、安全鞋和防护手套，遵守安全操作规程。
3.施工期间，电梯井道必须设置防护栏杆，确保施工人员的安全。
4.在施工中对施工质量进行严格把关，确保电梯设备的安全性能。
施工电梯基础下地下室顶板回撑加固方法
Ｔｈｅ Ｒｅ ｉ ｎｆ ｏ ｒ ｃ ｅ ｍｅ ｎ ｔ Ｍｅ ｔ ｈｏ ｄ ｆ ｏ ｒ Ｂａ ｓ ｅ ｍｅ ｎｔ Ｒｏ ｏ ｆ Ｓ ｕｐ ｐｏ ｒ ｔ ｏ ｎ Ｃｏ ｎｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ Ｅｌ ｅ ｖ ａ ｔ ｏ ｒ ＂ ｓ Ｂａ ｓ ｉ ｓ
南 北 方 向的 主 粱 和 东 西 方 向 的 肋 梁 ． 施工电梯设置在其上 ，
室底板 ， 可调 顶 托 必 须 旋 紧 。
３ 地 下 室 顶 板 加 固计 算 （ １ ） 编 制 依 据
强度 、 刚度 ， 稳 定 性 保 障 系 数相 对 较 大 。但 施 工 电梯 自重 就 达２ ０ ｔ ． 加 上 ２个 吊 笼 ４ ｔ 。 以及 其 它 活 荷 载 ， 原 设 计 梁 板 肯
算， 加 固方 法 ， 实施 效 果 等 方 面 ， 表明这个方法经济、 ｑ ＂ － ４ ￣、 实用 。
［ 关键 词】 施工电梯； 地下室顶板； 回撑加固 ［ 中图分类 ￣］ Ｔ Ｕ ９ ４ ２ ［ 文献标 识码】 Ｂ ［ ￣ － ］ １ ｏ ｏ ５ — ６ ２ ７ ０ （ ２ ０ １ ３ ） ０ ６ — ０ ０ ４ ８ — ０ ３
为 主 龙 骨 的 支 撑体 系 ．支撑 架 搭 设 宽 度 为 电 梯 基础 宽 度 每
边加宽 １ ｉ ｎ 。立 杆 间距 ６ ０ ０ ｍｍ， 底部垫方木 ， 水 平 拉 杆 步 距
看． 该 主楼 位 置 建 在 地 下 室 的 中间 位 置 ． 这 就 要 求 施 工 电梯 只能设 置在地下室顶板上 面 ， 考 虑到塔 吊、 材料运输 、 施 工 通道 、 视线 、 固定 方式 等原 因 ， 决 定设 置 在 主楼 南 侧 ， 塔 吊 的
ｏ ｆ ｒ ｅ ｉ ｎ ｆ ｏ ｒ ｃ ｅ ｍｅ ｎ ｔ ， ｒ ｅ ｉ ｎ ｆ ｏ ｒ ｃ ｅ ｍｅ ｎ ｔ ｅ ｆ ｆ ｅ ｃ ｔ ， ａ ｎ ｄ Ｓ Ｏ ｏ ｎ ． Ｉ ｔ ｓ ｈ ｏ ｗｓ ｔ ｈ ｉ ｓ ｍｅ ｔ ｈ ｏ ｄ ｉ ｓ ｅ ｃ ｏ ｎ ｏ ｍｉ ｃ ， ｆ ｅ ａ ｓ ｉ ｂ ｌ ｅ ａ ｎ ｄ ｐ ｒ ａ ｃ ｔ ｉ ｃ ａ １ ．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工电梯部位地下室顶
板加固方案
Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
ＳＣ２００／２００TDK(1)型升降机基础加固施工方案
一、工程概况
工程名称:长江紫都三期A片7#、12#、13#楼含地下室
建设单位:中大地产集团武汉市巡司河物业发展有限公司
设计单位:泛华建设集团有限公司湖北设计分公司
监理单位: 湖北建盛工程项目管理有限公司
施工单位:中天建设集团有限公司
长江紫都三期A片7#、12#、13#楼选用三台SC200/200TDK(1)型施工升降机，7#楼导轨架高约ｍ，拆合63个标准节，施工电梯基础布置在18-21轴/S轴地下室北侧，标高为的基坑土方回填地面上,地面土层为回填的3：7灰土，压实系数≥，地基承载力为。
电梯附墙件第一道设置在二层结构楼板上（标高米），以上附墙间隔每9米设置一道。
12、13#楼导轨架高约ｍ，拆合69个标准节，施工电梯基础布置在24-27轴/N轴地下室北侧，电梯附墙件第一道设置在二层结构楼板上（标高米），以上附墙间隔每9米设置一道。
根据SC200/200TDK(1)型施工升降机使用手册提供的基础尺寸和现场的实际情况施工升降机基础尺寸为4200mm×6200mm，厚度为400mm，混凝土强度等级为C30，其内部配筋为Φ10@200，施工电梯基础布置在具有一层结构的地下车库顶板上。
为保证顶板具有足够的承载力，确保升降机的使用安全，需要对升降机布置的位置，在地下车库顶板与升降机基础搭设钢管支撑架加固。
二、加固方法
在升降机基础部位以下的地下车库采用48×30钢管搭设支撑架，分别对地下一层的梁、顶板支撑加固。
（1）钢管和扣件材质必须符合国家标准《直逢电焊钢管》（GB/13793）或《低压流体输送用焊接钢管》（GB/T3092）、钢管脚手架扣件（GB/15831）规定。
禁止使用
有缺陷的钢管扣件。
（2）搭设尺寸；
（3） 1. 施工电梯基础图
2. 施工电梯基础顶板钢管支撑加固平面、立面图
3. 施工电梯基础在地下室顶板位置图
三、搭设工艺
工艺流程
按上述立杆间距，在楼层上放线定位→立杆与水平杆用扣件连接成第一层支撑架体→对立杆的垂直度进行初步校正→搭设扫地杆并再次对立杆的垂直度进行校正→逐层搭设支模架和竖向剪刀撑。
搭设注意事项
支撑架由立杆、水平杆、扫地杆、水平剪刀撑、垂直剪刀撑、扣件、可调顶托等组成。
材料
采用48*钢管搭设，钢管和扣件材质分别符合GB/13793、GB/T3092，禁止使用有缺陷的钢管扣件。
垫板
在钢管的底部位置垫置50mm*100mm的方木。
立杆
本工程钢管支撑架立杆高度分别为米与米，所以采用定尺钢管，不允许采用搭接。
在立杆底距地面200mm高处，沿纵横向水平方向应按纵下横上的程序设扫地杆。
梁底部的立杆顶端应沿纵横方向设置一道水平拉杆。
扫地杆与顶部水平杆之间的间距没在满足钢管支撑架设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平拉杆。
所有水平拉杆的端部均应与四周边上框架柱进行拉结牢固。
在每根钢管支撑的顶部安装螺旋式可伸缩顶托，支撑立杆的顶部与楼板和地下室基础底板调节顶紧。
剪刀撑
剪刀撑搭接长度不小于米，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm；剪刀撑应与立杆或水平杆用旋转扣件连接；在整个平面或立面内连续设置，不中断。
在满堂钢管支架外侧周圈以及梁底应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔9m左右设由下至上的竖向连续式剪刀撑，宽度为4-6m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。
剪刀撑杆件的底端应与地面顶紧，夹角为45°-60°。
扣件安装应符合下列规定：
1) 扣件规格必须与钢管外径相匹配；
2) 螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm；
3) 在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；
4)对接扣件开口应朝上或朝内；
5) 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
6)架体应挂标识，严禁松动。
架体应及时定期检查，如发现异常应及时予以调
整加固。
四、施工升降机荷载计算
1、荷载计算：
查使用说明书得：
安装高度150m时整机自重200KN；标准节（1.5m）自重；额定载重量为2×20KN。
2、施工升降机自重计算：
高整机自重：*=
3、施工升降机荷载设计值：
*+*2*20=㎡=㎡
4、施工升降机基础自重设计值：
**=㎡
五、钢管支撑架荷载设计值(立杆轴力)计算
验算条件假设：作用于加固钢管支撑架的荷载按施工电梯所产生的荷载考虑，地下室顶板自重仍由顶板结构自身承受，故加固钢管支撑架仅考虑承受施工电梯产生的额外荷载（注：支撑架在地下室，所以不考虑风荷载）。
每根立杆承受的荷载计算如下
1.钢管支撑架的自重设计值(kN)：
NG1 =××=
2.施工电梯及基础传来荷载设计值(kN)：
NQ = +××= kN
3.不考虑风荷载时,立杆的轴向压力设计值计算公式
N = += kN
六、立杆的稳定性计算
不考虑风荷载时,立杆的稳定性计算公式为：
其中 N ——立杆的轴心压力设计值，N =
i ——计算立杆的截面回转半径，i=；
A ——立杆净截面面积，A=；
W ——立杆净截面模量(抵抗矩),W=；
[f] ——钢管立杆抗压强度设计值，[f] = mm2；
a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度，a=；
h ——最大步距，h=；
l0 ——计算长度，取+2×=；
——由长细比，为2100/16=132；
——轴心受压立杆的稳定系数,由长细比 l0/i 查表得到；
经计算得到=8396/×424)=mm2；
不考虑风荷载时立杆的稳定性计算 < [f],满足要求!
七、结论
以上验算是在不考虑地下室顶板受力情况下对钢管支撑架加固，对立杆的稳定性进行验算完全满足要求。
