塔吊基础施工方案(正式)

1.编制依据

1、成都珠江新城国际A区工程提供的相关图纸及数据。

2、现行国家及成都市政府有关部门相关标准及规范、规定：

（1）《塔式起重机》（5031-2008）；

（2）《塔式起重机安全规程》（5144-94）；

（3）《塔式起重机技术条件》（9462-1999）；

（4）《建筑地基基础设计规范》（50007-2002）；

（5）《混凝土结构设计规范》（50010-2002）；

（6）《建筑地基基础工程施工质量验收规范》（50202-2002）；

（7）《电气安装工程施工及验收规范》（232）；

（8）《塔式起重机操作使用规程》（100—1999）；

（9）《施工现场临时用电安全技术规范》（46-2005）；

（10）《建筑机械使用安全技术规程》（33-2001）；

（11）《施工现场临时用电安全技术规范》(46-88)；

（12）《70/30塔式起重机安装使用说明书》（塔吊厂家提供的技术资料以及数据和图纸）；

（13）现场勘察报告《珠江新城A区工程岩土工程详细勘察报告》（中南勘察设计院（湖北）有限责任公司）；

（14）城乡建设环境保护部关于加强塔式起重机安全使用管理的若干规定；

（15）其它成都市相关文件要求。

2.工程概况

2.1工程项目基本概况

2.2工程概况

由我局承建的成都珠江新城国际A区工程（以下简称“本工程”），其一期工程为A0和A4#楼，在结构施工阶段需用5台塔式起重机配合施工；二期工程为A1、A1.5、A2、A3#楼，在结构施工阶段需用3台塔式起重机配合施工。为确保安全顺利地完成塔吊施工，项目部技术人员经过对施工现场的实际勘察及与塔吊安装技术人员会研，编制《成都珠江新城国际A区工程1#塔吊基础施工方案》（以下简称《方案》），用以指导塔吊基础的施工作业。

本工程总建筑面积达72.3万㎡，地下室总面积约为21.7万㎡，地上建筑总面积约为50.6万㎡；其中，一期地上建筑面积约19万㎡，地下建筑面积约为13万㎡；二期地上建筑面积约31.6万㎡，地下建筑面积约为8.7万㎡。整个地块主要配置由四栋超高层办公塔楼和商业组成，依次从地块的西侧沿南北走向依次布置，高度从南往北降低，与用地北面D地块的塔楼共同构成一个高层带，以A1塔楼（230m）为起点标志。地块的东侧为大型商业，是包含大型百货商场、影院、零售商业、餐饮、娱乐为一体的商业综合体。

本工程的高层部分为A1、A2、A3、A4#塔楼，A1#楼为办公楼，高度为229.50m，地上总层数为53层，标准层高为4.250m；A2#楼为公寓楼，高度为190.15m，地上总层数为53层，标准层高为3.50m；A3#楼为公寓楼，高度为172.50m，地上总层数为48层，标准层高为3.50m；A4#楼为办公楼，高度为146.50m，地上总层数为35层，标准层高为3.90m。本工程的商业部分为A0、A1.5#楼，A0高度为29.50m，地上总层数为4层，局部为5层；A1.5高度为12.80m，地上总层数为2层；地下室为3层，基底标高为-18~22米。

2.3 1#塔吊基础定位情况说明

本工程总基地面积约为7.6万㎡，建筑体量相当巨大，根据本工程料场位置、

裙房分部等情况，尽最大限度确保满覆盖，充分利用好每台塔吊，本着“合理利用空间和平面、优化总体施工进度计划、科学合理部署”的原则，设置塔吊的幅度及定位。1#塔吊由70/30塔吊配合施工，臂长为70m。塔吊基础的具体位置详见《成都珠江新城国际A区工程塔吊平面布置图》，以及1#塔吊的《塔吊基础平面定位图》。

3. 1#塔吊施工的前期准备

3.1工程地质概况

根据《珠江新城A区工程场地岩土工程勘察报告》，本工程场地地势开阔，地形平坦，交通便利，地貌单元属川西平原岷江水系Ⅰ级阶地，地基土层从上而下依次为杂填土层、粉土、细砂、卵石层。各土层主要物理力学性质指标见下表: 各岩土层物理力学参数值建议表表4.4-1

水文地质条件：

场地内地下水主要为杂填土层中上层滞水和砂卵石层中潜水两种。砂卵石层为主要含水层,透水性强,水量丰富, 卵石层渗透系数建议值为22～25.0。地下水主要由大气降水和地下迳流补给，水位随季节改变而变化。施工期间由于临近场地工地降水作业影响，场地地下水位极不稳定，测得场地地下水位深5.7～8.5m，相应标高介于520.019～522.997m。根据成都地区水文地质资料，场地地下水年变

化幅度为1.0-2.0米，因此场地抗浮设防水位建议按绝对标高527.5m考虑。

3.2塔吊基础说明

1、采用预埋节形式，为尽早安装和利用塔吊，塔吊基础采取先行施工的方式，即在基础底板施工前就完成塔吊安装施工。为保证塔吊基础施工及塔吊安装能够顺利完成，要在施工现场西北角入口预留坡道，且路面宽度不小于5米、坡度不大于1：6，并有不小于15×15米转弯半径，路面及站位面需足够硬实和平坦。

2、1#塔吊基础说明

1#塔吊基础设置在建筑物底板以下，塔吊基础自下而上做法为：100厚的C15砼垫层→C35塔吊钢筋混凝土基础→100厚的C15素混凝土垫层→高分子复合自粘防水卷材层→50厚C20细石混凝土防水保护层→500厚的防水底板。

3、塔吊基础施工完成后，根据同条件混凝土强度试验确定塔吊安装时间。3.3塔吊基础施工要求

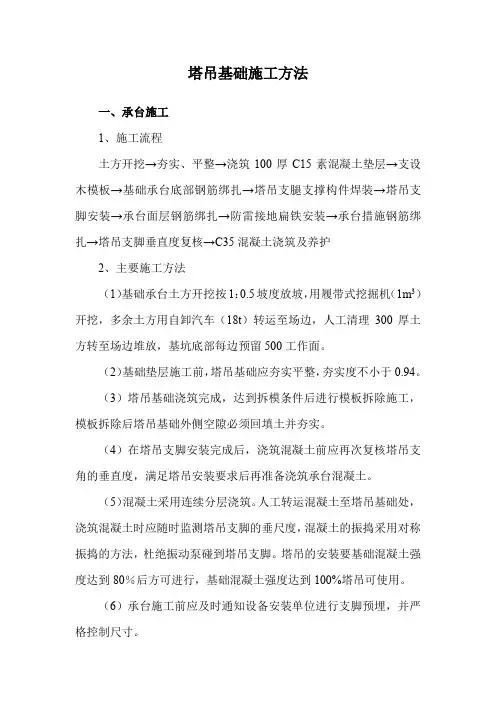

1、塔吊固定式混凝土基础制作和预埋节的安装

（1）塔吊形式：采用承台固定式混凝土基础，设置在防水底板以下。

（2）基础图：根据勘察单位提供的基坑底部的稍密卵石承载力特征值320和塔吊对基础的要求，确定1#塔吊（型号为70/30）基础垫层做法为100厚的C15素混凝土，基础尺寸为6450×6450×1700，基础混凝土强度等级为C35，基础配筋为上排铁为双向各55根Φ20钢筋,下排铁为双向各55根Φ25钢筋，上下排铁每间隔3根设置一道Φ20拉筋，具体详见北京中建正和建筑机械施工有限公司提供的塔吊基础配筋图。

（3）基础技术要求：

1）混凝土基座以下土壤的承载力要求：

混凝土基础以下的土壤的承载力不小于155

2）混凝土基座技术要求：

混凝土基础尺寸不小于6450×6450×1700³

水泥含量：350³

水泥标号：425

基座比重：2.4

混凝土强度等级：C35
