电力系统继电保护-距离保护概述
在结构复杂的高压电网中，应 采用性能更加完善的保护，距离 保护就是其中的一种。
2、距离保护的基本原理
距离保护是反应保护安装处至 短路点之间的距离，并根据短路点 至保护安装处的距离确定动作时限 的一种保护。
故障点离保护安装处越近，保 护动作时间越短；反之越长。
故障点总是由离故障点近的 保护首先动作切除故障，从而保 证了保护动作的选择性。
Im
K
ZUmຫໍສະໝຸດ Z set当在保护区末端短路时，测量阻 抗为 Um Im Zset
工作电压为
Uop ImZm ImZset 0
Im
K2 Z
K1
Um
Zm
保护区外K1点短路，有
Zm ＞ Zset
Uop Im (Zm Zset ) ＞0 保护区内K2点短路，有
Zm ＜ Zset
Uop Im (Zm Zset ) ＜0
教学内容：输电线路距离保护
4.1 距离保护概述 1、距离保护的作用 2、距离保护的基本原理 3、距离保护时限特性 4、距离保护的构成
教学要求：通过学习要求 理解距离保护的作用、距 离基本工作原理、距离保 护的时限特性及距离保护 的构成。
1、距离保护的作用
原因：电流、电压保护其保护范 围随系统运行方式的变化影响很 大，很难满足长距离、重负荷线 路灵敏性常常不能满足要求。
距离保护的核心元件：阻抗继 电器。
要求：测量元件应能正确测量 故障点至保护安装处的距离。 方向阻抗继电器还应具有测量 故障点方向。
测量故障点至保护安装处的 阻抗，实际上也测量故障点至 保护安装处的距离。
Im
K1
Um
测量阻抗为：Zm
Um Im
（设变比为1）
设阻抗继电器工作电压为：
2、距离保护的基本原理
距离保护是反应保护安装处至 短路点之间的距离，并根据短路点 至保护安装处的距离确定动作时限 的一种保护。
故障点离保护安装处越近，保 护动作时间越短；反之越长。
故障点总是由离故障点近的 保护首先动作切除故障，从而保 证了保护动作的选择性。
Im
K
ZUmຫໍສະໝຸດ Z set当在保护区末端短路时，测量阻 抗为 Um Im Zset
工作电压为
Uop ImZm ImZset 0
Im
K2 Z
K1
Um
Zm
保护区外K1点短路，有
Zm ＞ Zset
Uop Im (Zm Zset ) ＞0 保护区内K2点短路，有
Zm ＜ Zset
Uop Im (Zm Zset ) ＜0
教学内容：输电线路距离保护
4.1 距离保护概述 1、距离保护的作用 2、距离保护的基本原理 3、距离保护时限特性 4、距离保护的构成
教学要求：通过学习要求 理解距离保护的作用、距 离基本工作原理、距离保 护的时限特性及距离保护 的构成。
1、距离保护的作用
原因：电流、电压保护其保护范 围随系统运行方式的变化影响很 大，很难满足长距离、重负荷线 路灵敏性常常不能满足要求。
距离保护的核心元件：阻抗继 电器。
要求：测量元件应能正确测量 故障点至保护安装处的距离。 方向阻抗继电器还应具有测量 故障点方向。
测量故障点至保护安装处的 阻抗，实际上也测量故障点至 保护安装处的距离。
Im
K1
Um
测量阻抗为：Zm
Um Im
（设变比为1）
设阻抗继电器工作电压为：
电力系统继电保护--距离保护的基本原理、阻抗继电器及其动作特性 ppt课件
PPT课件
8
三、三相系统中测量电压和测量电流的选取
K：零序电流补偿系数 PPT课件
9
三、三相系统中测量电压和测量电流的选取
单相接地短路（以A相接地为例）
PPT课件
10
三、三相系统中测量电压和测量电流的选取
两相接地短路1（以B，C两相接地为例）
PPT课件
11
三、三相系统中测量电压和测量电流的选取
两相短路、三相短路和两相短路接地：两故障相的电压差
和电流差。
PPT课件
15
四、距离保护的延时特性
距离保护的动作延时t与故障点到保护安装处的距离Lk 之间的关系称为距离保护的延时特性
PPT课件
16
五、距离保护的构成
1.启动部分：模拟式距离保护中，由硬件电路元
件实现，大多反应负序电流、零序电流或负序与 零序复合电流的判断原理；数字式保护中，由实 时逐点检测电流突变量或零序电流的变化的软件 来实现。
PPT课件
7
三、三相系统中测量电压和测量电流的选取
U A UkA I A1z1Lk I A2 z2Lk I A0 z0Lk
UkA
(I A1
I A2
I A0 ) 3I A0
z0 z1 3z1
z1Lk
UkA (I A K 3I0 )z1Lk
电气工程及其自动化专业课程
电力系统继电保护
PPT课件
1
距离保护的基本原理与构成
一、距离保护的概念 二、测量阻抗及其与故障距离的关系 三、三相系统中测量电压和测量电流的选取 四、距离保护的延时特性 五、距离保护的构成PPTຫໍສະໝຸດ 件2一、距离保护的概念
继电保护距离保护特性原理说明

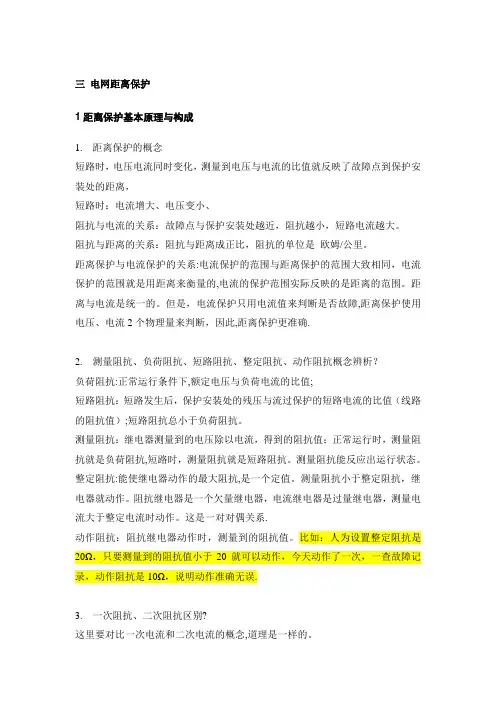

三电网距离保护1距离保护基本原理与构成1.距离保护的概念短路时，电压电流同时变化，测量到电压与电流的比值就反映了故障点到保护安装处的距离，短路时：电流增大、电压变小、阻抗与电流的关系：故障点与保护安装处越近，阻抗越小，短路电流越大。
