钢筋机械连接施工方案(作业指导书)
钢筋机械连接作业指导书
![钢筋机械连接作业指导书](https://img.taocdn.com/s3/m/492a0d004a7302768e9939ef.png)
中交一公局重庆市万达高速公路第02合同段钢筋机械连接作业指导书编制:审核:批准:中交一公局重庆万达高速公路项目总部万达二分部一、钢筋连接准备1.接头性能和质量要求所有机械连接均采用滚轧直螺纹机械连接,连接套材料采用优质合金钢制作,屈服承载力和抗拉承载力不小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍。
连接套必须有明显的规格标识,两端应用密封盖扣紧,连接套不能有锈蚀、油脂等影响本身质量和影响砼质量的缺陷和杂质。
2. 机具准备(1)剥肋滚压直螺纹机械连接机具:1)钢筋剥肋滚压直螺纹机其技术参数如下表所求:2)限位挡铁:对钢筋的夹持位置进行限位,型号划分与钢筋规格相同。
3)螺纹环规:用于检验钢筋丝头的专用量具。
4)力矩扳手:力矩扳手的精度为±5%。
5)砂轮切割机:用于钢筋端面平头。
(2)、用于检验钢筋丝头的专用量具:1)钢筋压接器YJQ-32(3台):用于挤压钢筋接头。
2)辅助机具:包括模具、检测工具(卡板、测深尺)。
(3)、施工手续现场所有钢筋工必须具备上岗证,钢筋机械接头施工的人员必须进行技术培训,经考核合格后方可执证上岗。
未经培训的人员严禁操作设备。
3.钢筋下料钢筋下料用专用机床或砂轮切割机下料,切口端面应于钢筋轴线垂直,端面应平整,不得有马蹄形或挠曲。
4.丝头加工加工丝头的牙形、螺纹、螺距必须和连接套的牙形、螺纹、螺距一致,有效丝段内的秃牙累计不大于半丝口周长。
用相应的环规和丝头板检验。
滚轮直螺纹时应用水溶性切削润滑液,不得用机油代替切削润滑液或不加润滑液直接滚轮丝头。
钢筋丝头加工后应全数每个检查,检查合格后方可加工下一丝头,并填写加工记录;质检员对每批丝头随机抽查10%,并不少于10个,如发现有不合格品则全数检验;不合格的丝头应切除后从新加工。
钢筋丝头一端戴上保护套,另一端拧上连接套,并按规格分类堆放,并挂牌标识。
二、钢筋连接施工钢筋连接时,应核对规格、型号,并确保丝头和连接套的丝口干净、无损伤。
钢筋机械连接作业指导书
![钢筋机械连接作业指导书](https://img.taocdn.com/s3/m/a23a51e23c1ec5da50e270e1.png)
钢筋机械连接作业指导书海城滨江国际A区钢筋机械连接工程作业指导书编制人:冉彬审核人:唐先斌编制单位:重庆市渝海建设(集团)有限公司编制时间:2011年12月钢筋机械连接施工一、施工机具钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。
二、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训,经考核合格后方可持证上岗操作。
2、钢筋应先调直再加工,切口端面要与钢筋轴线垂直,端头弯曲、马蹄形严重的要切去,但不得用气割下料。
三、质量要求剥肋滚压直螺纹钢筋连接质量要求请参照本书《机械连接技术规范》JG171-2005相关事项。
四、施工工艺1、工艺流程:预接:钢筋端面平头?剥肋滚压螺纹?丝头质量检验?利用套简连接?接头检验;现场连接:钢筋就位?拧下钢筋保护帽和套筒保护帽?接头拧紧?作标记?质量检验。
2、钢筋丝头加工:1)按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。
2)按钢筋规格更换涨刀环,并按规定的丝头加工尺寸调整好剥肋直径尺寸。
3)调整剥肋挡块及滚压行程开关位置,保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
4) 钢筋丝头加工完成、检验合格后,要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护,以防螺纹在钢筋搬动或运输过程中被损坏或污染。
5) 使用扳手或管钳对钢筋接头拧紧时,只要达到力矩扳手调定的力矩值即可。
6)钢筋端部平头最好使用台式砂轮片切割机进行切割。
3、连接钢筋注意事项:1)钢筋丝头经检验合格后应保持千净无损伤。
2)所连钢筋规格必须与连接套规格一致。
3)连接水平钢筋时,必须从一头往另一头依次连接,不得从两头往中间或中间往两端连接。
4)连接钢筋时,一定要先将待连接钢筋丝头拧入同规格的连接套之后,再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记,以防遗漏。
6) 力矩扳手不使用时,将其力矩值调为零,以保证其精度。
4、检查钢筋连接质量:1)检查接头外观质量应无完整丝扣外露,钢筋与连接套之间无间隙。
钢筋机械连接施工作业指导书
![钢筋机械连接施工作业指导书](https://img.taocdn.com/s3/m/0880a93967ec102de2bd89ec.png)
1 适用范围和执行标准1.1 适用范围适用于工业与民用建筑混凝土结构采用钢筋锥螺纹接头、钢筋等强度滚轧直螺纹接头和镦粗直螺纹接头等三种机械连接施工作业及质量验收。
1.2 执行标准1.2.1 《钢筋机械连接通用技术规程》JGJ107—20031.2.2 《钢筋锥螺纹接头技术规程》JGJ109—961.2.3 《镦粗直螺纹钢筋接头》JG/T3057—19991.2.4 《滚轧直螺纹钢筋连接接头》JG 163—20041.2.5 《混凝土结构工程施工质量验收规范》GB50204—20021.2.6 《建筑工程施工质量验收统一标准》GB50300—20012施工准备2.1需用材料2.1.1钢筋:钢筋材质应有出厂合格证、出厂检验报告和进场复验报告,符合钢筋混凝土用钢筋现行国家标准。
经检验合格,已挂合格标识牌。
2.1.2 连接套:材料宜用45号优质碳素钢或其他经试验确认符合要求的钢材,厂家提供的连接套应有产品合格证,出厂检验报告、原材料质量保证书,两端孔应有密封盖,套筒表面应有规格标记。
2.2使用机具钢筋套丝机(锥螺纹套丝机或直螺纹套丝机);能套制φ16~40钢筋(Ⅱ~Ⅲ级)状态经检验挂合格标识牌。
量规(牙形规、量规、环规、塞规等)力矩扳手及扳手辅助机具:砂轮锯、角向磨光机、台式砂轮机2.3作业条件2.3.1凡参与施工的操作工人、技术管理和质量管理人员均应经技术培训,操作工人应经考核合格后持证上岗(由厂家培训、发证)。
2.3.2 钢筋连接开始前及施工过程中,应对每批进场钢筋和接头进行工艺检验,其检验试件各不少于3件。
2.3.3提供足够的场地摆放套丝机,并搭设安全防护棚(或防雨棚)。
2.3.4墙柱竖筋连接时,应提供安全防护措施及搭设适宜安装高度的脚手架。
3操作工艺3.1螺纹加工3.1.1螺纹加工前,应检查钢筋端头质量,对“歪头”、“崩口”的应切除(不得用风焊机切),并用磨光机磨边。
3.1.2加工前,检查钢筋是否有油污或锈蚀,应用除油剂或钢丝刷除油或除锈。
钢筋机械连接作业指导书
![钢筋机械连接作业指导书](https://img.taocdn.com/s3/m/ff9692f1d4bbfd0a79563c1ec5da50e2524dd1d3.png)
钢筋机械连接作业指导书1 总那么1.1 本作业指导书是以钢筋机械连接通用技术规程JGJ107-96、混凝土布局设计尺度GB50010-2002和水工混凝土施工尺度DL/T5144-2001为主要依据,总结了恶滩水电站工程使用钢筋等强度滚轧直螺纹套筒接头连接技术的成功经验,并按照我局ISO9001:2000尺度质量体系文件的要求而制定。
指导书未提及的局部,仍执行现行国家尺度及行业尺度。
1.2 钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等长处,对抢工期具有显著的优势,接头可预制,工厂化出产,质量不变可靠。
常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。
在工程施工中,采用何种类型的钢筋机械连接技术应按照有关设计要求、工程施工条件、综合效益、质量不变性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。
从几种接头连接技术的比照优势来看,宜优先采用滚压直螺纹套筒接头,并经设计与监理单元审查同意。
各种类型的钢筋机械连接各有特点,施工工艺大同小异,本作业指导书以施工工艺和检测手段比较简单、连接质量比较不变可靠的滚压型等强直螺纹连接技术为例进行编写,其它类型的钢筋机械连接可依此为参考。
1.4 实行本作业指导书的目的是在我局承建的各类工程混凝土布局中推广使用钢筋机械连接,做到技术先进、安然闲用、经济合理,使钢筋机械连接施工程序化,以实现工程施工快速、优质、安然、高效,同时提高我局的施工办理水安然平静施工步队本质。
1.5 在施工办理和作业中,凡违反本作业指导书而对工程质量、安然、进度及经济造成不良后果者,应按我局的有关规章制度视其情节和严重程度赐与罚款及行政处分。
2 钢筋与接头2.1 钢筋的采购和办理按我局ISO9001:2000尺度质量体系文件工程物资办理程序GSG-QP-08执行。
2.2 用于机械连接的钢筋应符合现行国家尺度钢筋混凝土用热轧带肋钢筋GB1499及钢筋混凝土用余热处置钢筋GB13014的要求。
钢筋机械连接作业指导书
![钢筋机械连接作业指导书](https://img.taocdn.com/s3/m/667c5acfb8d528ea81c758f5f61fb7360b4c2bd2.png)
钢筋机械连接作业指导书1. 引言钢筋机械连接是一种常见的钢筋连接方式,它通过机械力将钢筋连接在一起,使其形成整体结构。
本指导书旨在提供有关钢筋机械连接的作业指导,以确保连接的牢固性和安全性。
2. 准备工作在进行钢筋机械连接之前,需要进行一系列的准备工作,确保连接的顺利进行。
2.1 确认设计图纸在开始连接之前,需要确认设计图纸,并严格按照设计要求进行作业。
确认设计图纸包括钢筋的种类、连接方式和连接位置等。
2.2 准备工具和材料准备适当的工具和材料是连接过程中的必要步骤。
常用的工具包括扳手、扳钳、工具箱等。
而常用的材料包括机械连接件、螺栓、垫圈等。
2.3 检查连接件和螺栓在使用连接件和螺栓之前,需要仔细检查它们的质量和尺寸是否符合要求。
如果发现有问题,应及时更换。
3. 连接操作3.1 清理钢筋在进行机械连接之前,需要清理钢筋表面的杂物和锈蚀,以确保连接的牢固性。
可以使用钢丝刷或砂纸进行清理。
3.2 安装连接件根据设计要求,选择合适的连接件,并将连接件安装在钢筋上。
确保连接件与钢筋的配合紧密,无松动现象。
3.3 固定连接件在连接件安装完成后,用扳手或扳钳等工具紧固连接件。
要确保连接件固定牢固,防止松动。
3.4 安装螺栓在连接件固定完成后,安装螺栓。
根据设计要求选择合适的螺栓,并使用扳手逐步拧紧。
3.5 检查连接质量在连接完成后,应进行连接质量的检查。
要检查连接件和螺栓是否安装正确,是否紧固牢固。
3.6 防止锈蚀连接完成后,应采取防止钢筋锈蚀的措施。
可以对连接处涂刷防锈漆或进行其他防锈处理。
4. 安全注意事项在进行钢筋机械连接操作时,需要注意以下安全事项,以确保操作人员的安全:•穿戴合适的个人防护装备,包括手套和眼镜等。
•注意工作环境的安全,确保周围没有杂物、堆积物或其他危险物。
•使用工具时要谨慎,不要随意扔掷或滑动工具。
•不要在连接操作过程中突然离开或分散注意力,以免发生意外。
5. 结论钢筋机械连接是一种常见的钢筋连接方式,通过机械力将钢筋连接在一起,使其形成整体结构。
钢筋机械连接作业指导书
![钢筋机械连接作业指导书](https://img.taocdn.com/s3/m/9bb23637bcd126fff7050b57.png)
南沟门水库北线供水工程合同编号:NGMBG-SG钢筋机械连接作业指导书中国水电建设集团十五工程局有限公司南沟门北线供水项目部二0一五年五月二十三日钢筋直螺纹连接作业指导一、编制依据1.串坡沟排洪渠涵及二级加压泵站设计施工图纸2.《钢筋机械连接技术规程》(JGJ107-2010)二、滚压直螺纹机械连接机具准备2.1 钢筋剥肋滚压直螺纹机钢筋剥肋滚压直螺纹机,其技术参数如下所示:2.2限位挡铁对钢筋的夹持位置进行限位,型号划分与钢筋规格相同。
2.3 螺纹环规检验钢筋丝头专用量具。
2.4力矩扳手力矩扳手的精度为±5℅。
2.5辅助机具砂轮切割机:用于钢筋端平头。
三、剥肋滚压直螺纹机械连接设计3.1接头的应用3.1.1、结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。
接头等级的选定应符合下列规定:①、混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位,应优先选用Ⅱ级接头;当在同一连接区段内必须实施100%钢筋接头的连接时,应采用I 级接头。
②、混凝土结构中钢筋应力较高但对接头延性要求不高的部位,可采用Ⅲ级接头。
3.1.2、钢筋连接件的混凝土保护层厚度宜符合现行国家标准《混凝土结构设计规范》GB50010-2002 中受力钢筋的混凝土保护层最小厚度的规定,且不得少于15mm。
连接件之间的横向净距不宜小于25mm。
3.1.3、结构构件中纵向受力钢筋的接头宜相互错开,钢筋机械连接的连接区段长度应按35d 计算(d 为被连接钢筋中的较大直径)。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率(以下简称接头百分率),应符合下列规定:①、接头宜设置在结构构件受拉钢筋应力较小部位,当需要在高应力部位设置接头时,在同一连接区段内Ⅲ级接头的接头百分率不应大于25%;Ⅱ级接头的接头百分率不应大于50%;I 级接头的接头百分率除下面b 条款所列情况外可不受限制。
②、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区;当无法避开时,应采用Ⅱ级接头或I 级接头,且接头百分率不应大于50%。
钢筋机械连接施工作业指导书
![钢筋机械连接施工作业指导书](https://img.taocdn.com/s3/m/4a907a02580102020740be1e650e52ea5518ce25.png)
钢筋机械连接施工作业指导书南宁英华大桥(重)项目钢筋机械连接作业指导书编制:复核:审核:接收:中铁四局南宁英华大桥项目部二〇一三年七月目录1、编制目的 (1)2、适用范围 (1)4、施工工艺流程 (1)5 钢筋端头螺纹加工方法 (2)6 钢筋端头螺纹外观质量检查方法 (2)7 现场钢筋连接 (2)8 接头的现场检验与验收 (3)9、安全及环保要求 (3)9.1、安全要求 (3)9.2、环保要求 (4)钢筋机械连接作业指导书1、编制目的指导钢筋机械连接作业。
2、适用范围本作业指导书用于南宁英华大桥HRB335 Φ25、28、32,HRB400 Φ25、28、32钢筋机械连接作业。
3、编制依据与业主签订的施工合同;南宁市英华大桥两阶段施工图设计文件;《钢筋机械连接通用技术规程》JGJ 107《城市桥梁工程施工与质量验收规范》CJJ2-20084、施工工艺流程图4-1 钢筋机械连接施工流程图5 钢筋端头螺纹加工方法⑴加工设备应采用合格供方(生产厂家)提供的专用设备。
⑵钢筋经专用检测量规(环规)抽检合格后,才允许进行下料加工。
钢筋切口端面应与钢筋轴线基本垂直,宜用切断机或砂轮切割机切断,不得用气割下料。
⑶为了防止安全和质量事故的发生,加工设备应由专人负责管理,质检人员和生产工人应经过严格培训,经考核合格后执证上岗,并严格按设备使用说明书进行操作,严禁无证操作。
⑷加工的钢筋端头螺纹牙形、螺距必须与连接件(套筒)的牙形、螺距一致,并经配套的量规(环规)检测。
经检验合格的端头螺纹立即戴上保护帽或拧上连接件(套筒),按工程部位挂上标识牌。
⑸加工钢筋端头螺纹,应采用水溶性润滑液,不得使用油性润滑液。
6 钢筋端头螺纹外观质量检查方法⑴现场施工人员应对钢筋端头逐个进行检查。
⑵钢筋端头螺纹中径尺寸的检验应符合环规通端能旋入整个有效长度,而环规止端旋入的深度不超过止规厚度的2/3,即为合格。
⑶钢筋端头螺纹的有效长度用专用螺纹环规进行检测,允许偏差不大于2个螺距有效丝扣长度。
钢筋机械连接施工方案
![钢筋机械连接施工方案](https://img.taocdn.com/s3/m/ea2ebbedf424ccbff121dd36a32d7375a417c6d3.png)
钢筋机械连接施工方案一、引言钢筋机械连接是现代混凝土结构施工中常用的一种连接方式。
与传统的焊接和搭接相比,钢筋机械连接具有连接可靠、施工简便、工期短等优点。
本文将介绍钢筋机械连接施工的基本步骤、材料要求以及注意事项,以期提供一套完整的施工方案。
二、基本步骤1. 钢筋加工:在进行钢筋机械连接之前,首先需要对待连接的钢筋进行加工。
主要包括检查钢筋尺寸是否符合设计要求、修整钢筋表面等。
加工完毕后,应将钢筋清理干净,确保无水泥渣或油污。
2. 安装连接套筒:连接套筒是钢筋机械连接中的关键零部件。
在施工过程中,需要根据设计要求将连接套筒正确安装在待连接的钢筋上。
安装时应注意连接套筒的位置和方向,确保其与钢筋的连接线与设计要求一致。
3. 施工准备:在钢筋机械连接施工之前,需要清理连接部位的杂物,并严格按照设计要求进行标定。
同时,还需备好施工必备的工具和材料,如扳手、扭力扳手、螺栓、螺母等。
4. 连接钢筋:在进行钢筋机械连接时,应按照设计要求将连接套筒正确安装在待连接的钢筋上。
通过旋拧螺栓和螺母,将连接套筒紧密地固定在钢筋上。
连接过程中应确保连接套筒与钢筋之间没有间隙,并保持连接工具的稳定。
5. 检查连接质量:连接完成后,应进行连接质量的检查。
主要包括检查螺栓和螺母是否紧固、连接套筒是否与钢筋之间有间隙、连接套筒是否与钢筋成一体等。
如发现连接质量存在问题,应及时进行修复并重新检查。
三、材料要求1. 钢筋:使用的钢筋应符合相关标准,且应经过质量检查合格。
钢筋的直径、长度等应满足设计要求。
2. 连接套筒:连接套筒应选用具有良好机械性能的材料制成。
连接套筒的品牌和质量应符合相关标准,并具有合格证明。
3. 螺栓和螺母:所选用的螺栓和螺母应具有足够的强度和耐腐蚀性能。
其规格和品牌应符合设计要求,并具有合格证明。
四、注意事项1. 施工前应仔细查阅相关设计图纸和技术规范,确保施工过程符合设计要求。
2. 在进行钢筋机械连接时,应注意工人的安全。
钢筋机械连接施工方案
![钢筋机械连接施工方案](https://img.taocdn.com/s3/m/04eb054491c69ec3d5bbfd0a79563c1ec5dad7c9.png)
钢筋机械连接施工方案钢筋机械连接施工方案一、工程概况该工程为一栋多层建筑的钢筋混凝土结构施工,涉及钢筋机械连接施工。
本方案旨在保证施工质量、提高施工效率,确保施工过程的安全。
二、施工原则1. 按照国家相关建筑规范和标准执行施工。
2. 严格按照施工图纸和技术要求进行施工,确保钢筋机械连接的准确性和稳定性。
3. 加强施工现场管理,做好安全防护工作,确保施工过程的安全。
三、施工步骤1. 设备准备:将所需要的钢筋销槽机、钢筋倒虫机等机械设备检查完好,并调试至正常工作状态。
2. 施工准备:将施工现场清理整洁,确保施工环境安全。
设置必要的道路标识并进行安全警示。
3. 钢筋销槽:使用钢筋销槽机对需连接处的钢筋进行销槽处理,保证钢筋的质量和准确性。
4. 钢筋倒虫:使用钢筋倒虫机将倒虫头套入销槽处,通过旋转倒虫头使得钢筋连接牢固。
5. 锚固处理:对已连接的钢筋进行固定,使用固定套筒进行锚固处理,确保钢筋连接的牢固性。
6. 检验验收:对已连接的钢筋进行质量检验,并按照相关技术要求进行验收。
四、安全措施1. 施工区域设置警示标志,限制非相关人员入场。
2. 施工现场悬挂警示牌,明确施工区域和安全要求。
3. 施工人员必须佩戴安全帽,穿戴安全防护服,并接受相关培训和考核。
4. 严格按照机械设备的操作规程进行操作,确保施工过程的安全。
5. 施工现场设立专人负责安全管理,定期检查施工现场的安全状况并进行安全培训。
五、质量控制1. 施工人员必须按照施工图纸和技术要求进行操作。
2. 施工设备必须经过检测和调试,确保其工作正常。
3. 钢筋连接处必须经过质量检验,保证其稳定性和可靠性。
六、总结在钢筋连接施工中,正确使用钢筋机械连接设备,按照相关技术要求和施工图纸进行施工,根据安全要求进行安全防护,最大程度保证施工质量和施工效率的提高。
同时,严格按照施工步骤和安全措施进行施工,确保施工过程的安全性和质量的可控性。
钢筋机械连接作业指导书范本
![钢筋机械连接作业指导书范本](https://img.taocdn.com/s3/m/14ed65325bcfa1c7aa00b52acfc789eb172d9ea1.png)
钢筋机械连接作业指导书范本1. 引言本作业指导书为钢筋机械连接作业的详细指导,主要包括连接前的准备工作、机械连接的步骤、连接后的验收和注意事项等内容。
请操作人员在使用前仔细阅读本指导书,确保操作安全并达到良好的连接效果。
2. 准备工作在进行钢筋机械连接作业之前,需要进行以下准备工作:2.1 检查设备和工具确保连接所需的设备和工具完整、正常工作。
其中包括:•钢筋连接机械设备•钢筋切割设备•气动工具•手动工具(如扳手、锤子等)•安全防护设备(如手套、安全帽、护目镜等)2.2 检查钢筋材料检查使用的钢筋材料是否符合要求,包括钢筋的类型、规格和质量等。
2.3 阅读使用说明书阅读钢筋连接机械设备的使用说明书,了解设备的操作步骤、安全事项和维护方法。
2.4 确定连接位置和数量根据设计图纸和实际需求,确定连接的位置和数量。
3. 机械连接步骤3.1 切割钢筋根据连接位置和要求,使用钢筋切割设备将钢筋切割成相应的长度。
3.2 清理钢筋使用刷子等工具清理钢筋表面的灰尘、污垢和锈蚀物。
3.3 准备连接套筒选择适当型号的连接套筒,根据要求将套筒安装到钢筋连接机械设备上。
3.4 确定套筒位置根据连接位置,将连接套筒正确放置在待连接的钢筋上,并确保套筒与钢筋的接触面充分。
3.5 进行连接按照钢筋连接机械设备的操作步骤,将连接套筒和钢筋进行连接,确保连接牢固。
3.6 验收检查连接的牢固性和质量,确保连接符合要求。
4. 连接后的验收和注意事项4.1 验收标准根据设计要求和相关规范,对连接的牢固性、尺寸、位置等进行验收。
4.2 检查连接是否牢固使用适当的工具或仪器,检测连接的牢固性。
4.3 注意事项•操作人员应穿戴好安全防护设备,并遵守相关操作规程和安全事项。
•操作人员应熟悉钢筋连接机械设备的使用方法,并按要求进行操作。
•在作业过程中,注意周围环境的安全和整洁,防止事故发生。
•完成作业后,及时对设备进行保养和维护,确保设备的正常使用。
钢筋机械连接力学性能作业指导书
![钢筋机械连接力学性能作业指导书](https://img.taocdn.com/s3/m/1447d42fa8956bec0875e329.png)
钢筋机械连接力学性能作业指导书编制:审核:批准:山西建工建筑工程检测有限公司一、检测目的:中心授权的钢筋检测人员及时、公正的对委托单位的钢筋机械连接力学性能进行检测。
二、编制依据和采用标准:JGJ107-2016《钢筋机械连接技术规程》·GB1499.2《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB1499.1《钢筋混凝土用钢第1部分:热轧光圆钢筋》YB/T4362《钢筋混凝土用不锈钢钢筋》GB13014《钢筋混凝土用余热处理钢筋》三、仪器设备要求1、试验机能满足标准测定力学性能的要求。
液压式万能试验机万能材料试验机WAW-600B。
WAW-100B型微机控制电液伺服万能机试验机测力示值误差不大于±1%2、根据式样尺寸测量精度的要求选用相应精度的量具或仪器。
游标卡尺:0~100mm精确度0.02mm测量仪表:3、试验机及测量工具或仪器必须由计量部门定期检查。
4、试验温度:10~35℃室温下进行。
四、钢筋机械连接接头取样标准1、每种规格钢筋的接头试件不应少于3根:2、钢筋母材抗拉强度试件不应少于3根,而且需取自接头试件的同一根钢筋。
3、接头的现场检验按验收批进行。
同一施工条件下采用同一批材料的同等级、同形式、同规格接头,以500个为一个验收批进行检验与验收,不足500个也作为一个验收批。
五、试验方法与判定1、在钢筋连接接头进行检验前,应对钢筋母材进行力学性能检验。
试验方法应符合GB/T228的有关规定。
检验结果应符合GB1499或GB13014的有关规定。
2、接头试件尺寸应符合JGJ107的有关规定。
3、钢筋连接接头型式检验应符合JGJ107的有关规定,并确定接头的性能等级。
1、接头的性能等级:1.1、根据接头抗拉强度接头分为三个等级:I级:连接件极限抗拉强度不小于被连接钢筋实际抗拉强度标准值的1.1倍,残余变形小并具有高延性及反复拉压性能II级:连接件极限抗拉强度不小于被连接钢筋极限抗拉强度标准值,残余变形较小并具有高延性及反复拉压性能III级:连接件极限抗拉强度不小于被连接钢筋屈服强度标准值得1.25倍,残余变形较小并具有一定的延性及反复拉压性能I级、II级、III级接头的抗拉强度需符合下表规定:2、接头的抗拉强度接头等级I 级 II 级 III 级 抗拉强度 f 0mst ≥f 0st 或≥1.10f uk f 0mst ≥f uk f 0mst ≥1.25f yk注:f 0mst ——接头试件实际抗拉强度;f 0st ——接头试件中钢筋抗拉强度实测值;f uk ——钢筋抗拉强度标准值;f yk ——钢筋屈服强度标准值3、I 级、II 级、III 级接头变形性能接头等级I 级 II 级 III 级 单向拉伸 残余变形 (mm ) U0≤0.10(d ≤32) U0≤0.14(d>32) U0≤0.14(d ≤32) U0≤0.16(d>32) U0≤0.14(d ≤32)U0≤0.16(d>32)高应力反复拉压残余变形 (mm ) U20≤0.3 U20≤0.3 U20≤0.3 大变形反复拉压 残余变形 (mm ) U4≤0.3且 u8≤0.6 U4≤0.3且 u8≤0.6 U4≤0.6对接头的每一验收批,必须在工程结构中随机截取三个接头试件做抗拉强的试验,按设计要求的接头等级进行评定。
钢筋机械连接施工方案(作业指导书)
![钢筋机械连接施工方案(作业指导书)](https://img.taocdn.com/s3/m/770df0f8760bf78a6529647d27284b73f242367c.png)
新建********************项目部钢筋机械连接施工方案编制:审核:批准:**************************目部**********2011年4月2日目录1总则 (1)1.1编制依据 (1)1。
2人员要求 (2)1.3原材要求 (2)2操作步骤 (3)2.1钢筋下料 (3)2.2钢筋加工 (3)3施工质量要求 (4)3。
1加工要求 (4)3.2丝头加工质量 (4)3。
3丝头外观质量 (4)3。
4直螺纹钢筋接头的安装质量 (4)4施工注意事项 (5)5施工验收标准及内容 (6)5.1接头等级的选定 (6)5.2搭接要求 (6)6试件 (7)6.1工艺检验 (7)7安全及环保要求 (10)钢筋机械连接施工方案1总则1.1编制依据1)本作业指导书是以《钢筋机械连接通用技术规程》JGJ107—2010、《混凝土结构设计规范》GB50010-2002和《水工混凝土施工规范》DL/T5144-2001为主要依据,指导书未提及的部分,仍执行现行国家规范及行业标准。
2)钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点,对抢工期具有显著的优势,接头可预制,工厂化生产,质量稳定可靠。
常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。
在工程施工中,采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。
从几种接头连接技术的对比优势来看,宜优先采用滚压直螺纹套筒接头,并经设计与监理单位审查同意。
3) 各种类型的钢筋机械连接各有特点,施工工艺大同小异,本作业指导书以施工工艺和检测手段比较简单、连接质量比较稳定可靠的滚压型等强直螺纹连接技术为例进行编写,其它类型的钢筋机械连接可依此为参考.4)实行本作业指导书的目的是在我局承建的各类工程混凝土结构中推广使用钢筋机械连接,做到技术先进、安全适用、经济合理,使钢筋机械连接施工程序化,以实现工程施工快速、优质、安全、高效,同时提高我局的施工管理水平和施工队伍素质.5) 在施工管理和作业中,凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者,应按我局的有关规章制度视其情节和严重程度给予罚款及行政处罚。
钢筋施工作业指导书
![钢筋施工作业指导书](https://img.taocdn.com/s3/m/cdb83f5af08583d049649b6648d7c1c708a10b8a.png)
钢筋施工作业指导书一、编制目的编制钢筋施工作业指导书的目的在于规范钢筋工程施工工艺、加强施工管理、提高施工质量,优质高效的完成本项目钢筋工程。
二、编制依据1、本项目招标文件和施工图纸2、钢筋工程施工规范、规程和标准(1)《钢筋混凝土用热轧带肋钢筋》GB1499-1998(2)《钢筋混凝土用热轧圆钢筋》GB13013-1991(3)《钢筋焊接及验收规范》JGJ18-2003三、适用范围本作业指导书适用于南水北调中线S22标所有钢筋工程的施工作业。
四、钢筋工程(一)概述南水北调中线S22标渠道项目钢筋工程包括公路桥桩基钢筋、墩台立柱钢筋、盖梁钢筋、预制空心板梁钢筋、桥面铺装及附属工程钢筋;倒虹吸管身钢筋、进出口导流墙钢筋、进口闸室段和出口连接段钢筋;渡槽墩台身基础钢筋、槽身钢筋、截流沟管涵钢筋等,共计337.71T。
全部采用钢筋加工场集中焊接加工制作后,运至现场绑扎焊接成型。
(二)钢筋进场检验1、进场钢筋必须具有出厂检验合格证,对不同厂家、不同规格的钢筋分批次分型号,按规定进行检验,检验合格后用于加工生产。
检验时以60t同一炉(批)号、同一规格尺寸的钢筋为一批(不足60t时按一批计),随意选取两根经外部质量检查和直径量合格的钢筋,各截取一具抗拉试件和冷弯试件进行机械性能检验。
2、钢筋的机械性能检验按以下规定进行:(1)钢筋取样时,先截除钢筋端部500mm,再截取试样,每组试样分别进行标记,以防止混淆。
(2)抗拉力检测屈服点、抗拉强度和伸长率三个指标,如有一个指标不符合规定,即认为抗拉力检验项目不合格。
(3)冷弯试验试件弯曲后,不得有裂纹、剥落和断裂。
不符合要求者认为冷弯检测不合格。
(4)钢筋检验,如果有任何一个检验项目的任何一个试件不符合要求,再另取两倍数量的试件,对不合格项目进行第二次检验,如果第二次检验中还有试件不合格,则该批钢筋为不合格。
对钢号不明的钢筋,检验时抽取试件6组,且检验的项目满足规定。
钢筋机械连接施工作业指导书
![钢筋机械连接施工作业指导书](https://img.taocdn.com/s3/m/c114ac40be1e650e52ea9912.png)
QB 江苏武进建筑安装工程总公司ZS/WJ/JS03—2001 钢筋机械连接施工作业指导书版本:第一版编制:曹旦批准:刘寿松2001年12月28日批准发布江苏武进建筑安装工程总公司前言《钢筋机械连接施工作业指导书》是结合总公司施工作业的实际情况编写的工法,是本单位施工经验的积累。
本作业指导书经多次讨论、修改,最后经总公司工法编制领导小组审定,现决定批准发布,请大家在施工中遵照执行,同时请大家及时总结施工过程中的实践经验,不断补充完善总公司的作业指导书库,使我们企业的施工技术水平不断提高。
工法编制小组2001年12月钢筋机械连接施工作业指导书钢筋机械连接主要分为套筒挤压连接、锥螺纹套筒连接、直螺纹套筒连接,均由专业队伍施工。
一、套筒挤压连接特点和适用范围带肋钢筋套筒挤压连接是将两根待接钢筋插入套筒用挤压连接设备沿径向挤压钢筋套筒,使之产生塑性变形,依靠变形后的钢套筒与被连接钢筋纵、横肋产生的机械咬合成为整体的钢筋连接方法。
这种方法接头性能可靠、质量稳定、不受气候及焊工技术水平的影响,连接速度快、安全、无明火、节能。
它适用于连接各种规格的同径和异径(直径相差不大于5)钢筋,也可连接可焊性差的钢筋,但价格较贵。
接头性能分A、B二级。
A级:接头抗拉强度达到或超过母材抗拉强度标准值,并具有优良的延性及反复拉压性能的接头。
B 级:接头抗拉强度达到或超过母材屈服强度标准值的1.35倍,并具有一定的延性和反复拉压性能的接头。
二、锥螺纹套筒连接特点和适用范围锥螺纹套筒连接是将两根待接钢筋端头用套丝机做出锥形外形丝,然后用带锥形内丝的套筒将钢筋两端拧紧的钢筋连接方法。
这种方法接头可靠,操作简单,不用电源,全天候施工,对中性好、施工速度快。
它适用于各种钢筋,不受钢筋种类、含碳量限制,但所连钢筋直径之差不宜大于9毫米,接头价格适中,成本低于套筒冷挤压接头,高于电渣压力焊和气压焊接头。
三、直螺纹套筒连接特点钢筋等强直螺纹连接是将端部钢筋镦粗,在镦粗段上切削直螺纹,再用连接套筒对接的连接方法。
钢筋机械连接作业指导书解析
![钢筋机械连接作业指导书解析](https://img.taocdn.com/s3/m/46c640f2240c844769eaeec0.png)
钢筋机械连接作业指导书一、施工准备1.1人员准备1项目专职质量员、质检员、作业班组长、试验检测人员必须接受钢筋机械连接工序及质量控制专业培训,考核确保合格。
2依据连接作业量的大小及工期要求,现场设置两个钢筋机械连接班组,一个班组配备两套钢筋剥肋套丝机,人员4-8人。
3施工人员必须经过三级安全教育,并经体检合格后方可上岗。
4加工钢筋接头的操作工人,必须经专业人员培训合格后持证上岗。
1.2技术准备1技术人员必须熟悉图纸及有关规范、规程、标准编制《钢筋直螺纹连接作业指导书》。
2根据作业指导书编制《钢筋直螺纹连接技术交底》,交底中应明确卡控重点和数据要求及验收标准和检验程序。
3在施工前,由总工对相关人员亲自交底,被交底人员包括钢筋滚轧丝头的操作工、质检人员、现场安装工人、力矩检测人员、质量验收人员等,被交底人都必须在交底单上签字,资料员组卷归档。
4现场施工必须严格按照作业指导书和技术交底进行作业。
1.3机械准备主要设备:钢筋剥肋滚丝机止环规、通环规、丝头卡板、紧固扳手、扭力检测扳手。
钢筋滚丝设备必须有专人进行管理、保养、维修,滚丝机配备带漏电开关的开关箱并设置牢固可靠的接地线;滑道及滑块必须定时清理和润滑,剥肋刀、滚丝轮必须定期检查、更换;滚丝机冷却液体必须使用水溶性乳化冷却液,没有冷却液时禁止滚轧加工螺纹。
扭力扳手必须每半年用扭力仪校核一次,并形成记录。
1.4材料要求1钢筋①钢筋的品种、规格必须符合设计要求。
②钢筋应符合国家标准《钢筋混凝土用钢第2部分:热轧带肋钢筋》(GB/T1499.2-2007),具有质量保证书、出厂合格证及进场复试报告。
2套筒和锁母①套筒的规格、型号必须符合《滚轧直螺纹钢筋连接接头》(JG163-2004)要求,详见下表。
套筒的规格、型号必须符合《滚轧直螺纹钢筋连接接头》(JG163-2004)要求,详见下表。
1.5工作业条件1、加工作业条件①钢筋原材经复检符合规范要求;②钢筋加工机械具备产品合格证,经进场验收合格调试完成后方能投入使用;③钢筋下料不可用电焊、气割等热加工方法切断,钢筋端面宜平整并与钢筋轴线垂直,不得用普通切断机切成马蹄形或扭曲端面;钢筋端部不得弯曲,出现弯曲应调直。
钢筋机械连接作业指导书范本
![钢筋机械连接作业指导书范本](https://img.taocdn.com/s3/m/9d79412fddccda38376bafaf.png)
钢筋机械连接作业指导书1、目的明确钢筋机械连接作业的工艺流程、操作要点和相应的工艺规范,指导、规范钢筋机械连接作业施工。
2、适用的条件及范围适用于贵广铁路GGTJ-12标段钢筋的机械连接。
3,施工工艺1.滚压直螺纹连接作业1. JM钢筋剥肋滚丝设备钢筋剥肋滚丝机是现场加工钢筋丝头的机械,是决定丝头质量和加工效率的关键因素。
JM型钢筋剥肋滚丝机由电控箱、虎钳组、张刀剥肋滚丝机构、减速机构、冷却机构、电机、机架等组成。
主要参数见下表:2.JM剥肋滚压直螺纹连接套筒直螺纹套筒是构成接头的重要组成部分,用45号优质碳素结构钢加工而成。
机械性能应符合下表要求:套筒尺寸参数如下:3. 丝头加工工艺及接头组接3.1准备工作3.1.1 设备、工具、附件、配电装置的准备滚丝机必须平稳着落在坚实的地面上,保证工作时稳固可靠。
滚丝机机头前须搭设钢筋支架,待加工钢筋放在支架上,钢筋轴线与机头中心应在同一平面上。
常用工具有:螺纹环规、定位块与棒、丝头保护帽、呆扳手(管钳)、测力扳手等。
加工现场要配备有漏电保护器的配电箱,箱内有三相四线插座(380V、20A)和接地端子。
其它附件、易损易耗件:冷却润滑液、滚轮、滚针、垫片、滚轮轴、剥肋刀等。
3.1.2钢筋的准备钢筋端面要平整,并与钢筋轴线垂直。
任何可能影响滚压螺纹牙型完整度的缺陷均应处理,如切口马蹄、翘边、坡度等。
距钢筋端头0.5M 范围内不得有影响钢筋丝头加工质量的弯曲。
距钢筋端头0.3M 范围内不得粘结沙土、砂浆等附着物。
3.1.3人员的准备加工钢筋丝头班组,每台滚丝机配操作人员一名,还要有接头组接人员和辅助人员若干。
操作人员和接头组接人员必须经过培训,培训合格并取得操作证后方能上岗作业。
操作人员负责丝头加工和质量自检;辅助人员负责搬运钢筋,给钢筋丝头拧上塑料保护帽或套筒;组接人员负责工位安装组接钢筋接头。
3.2 丝头加工3.2.1 丝头示意图如下:JM 丝头参数如下表:钢筋 规格Φ16Φ18Φ20Φ22Φ25Φ28Φ32Φ36Φ40套筒长度40mm 45mm 50mm 55mm 60mm 66mm 75mm 90mm 99mm公称直径×螺距M17× 2.5 M19× 2.5 M21× 2.5 M23× 2.5 M26× 2.5 M29× 3.0 M33×3.0 M37× 3.0 M41×3.0剥肋直径 15.2-0.1 17.1-0.1 19.1-0.1 21.1-0.1 23.9-0.1 26.9-0.1 30.6-0.1 34.5-0.1 38.1-0.1剥肋 长度 20-1.0 22.5-1.0 25-1.0 27.5-1.0 30-1.0 33-1.0 37.5-1.0 45-1.0 49.5-1.0 丝头 长度 20+2.522.5+2.525+2.527.5+2.530+2.533+3.037.5+3.045+3.049.5+3.0丝头 扣数8~9 9~10 10~11 11~12 12~13 11~1212.5~13.515~16 16.5~17.5备注 1. 丝头长度公差比行业规范严 1 倍(行标为0~2扣); 2. 剥肋长度不含斜坡。
钢筋焊接及机械连接作业指导书
![钢筋焊接及机械连接作业指导书](https://img.taocdn.com/s3/m/57b28c0fa9956bec0975f46527d3240c8447a1c8.png)
目录一、编制依据.................................................................................................................. 错误!未定义书签。
二、工程项目.................................................................................................................. 错误!未定义书签。
三、钢筋原材.................................................................................................................. 错误!未定义书签。
四、钢筋焊接工程.......................................................................................................... 错误!未定义书签。
4.1 纵向钢筋连接................................................................................................... 错误!未定义书签。
4.2 预埋件焊接....................................................................................................... 错误!未定义书签。
五、机械连接工程.......................................................................................................... 错误!未定义书签。
钢筋焊接与机械连接作业指导书
![钢筋焊接与机械连接作业指导书](https://img.taocdn.com/s3/m/2ab0658b6037ee06eff9aef8941ea76e59fa4a5d.png)
钢筋焊接与机械连接作业指导书一、引言本作业指导书旨在介绍钢筋焊接和机械连接的相关知识,包括操作步骤、注意事项等。
通过本指导书的学习和实践,可以帮助参与相关作业的人员掌握正确的操作技巧,保证作业质量和安全。
二、钢筋焊接作业指导2.1 焊接器材准备在进行钢筋焊接作业之前,需要准备以下器材:- 焊接机(焊床、电极等) - 电源配电装置 - 钳工工具(扳手、螺钉刀等)- 防护设备(焊接手套、面罩、防护服等) - 焊接材料(钢筋、焊条等)2.2 焊接操作步骤1.检查焊接机和电源等器材是否正常。
2.准备好要焊接的钢筋和焊条。
3.确定焊接位置和方向。
4.提前清理焊接区域,确保无污物和油渍。
5.佩戴好防护设备。
6.将焊接机的电极调至适当的电流和电压。
7.选择正确的焊接电极和焊接材料。
8.将焊接电极插入焊机焊嘴,并握住焊接手柄。
9.将焊接电极与工件接触,并进行线性运动焊接。
10.焊接完成后,断开电源和焊接机,等待冷却。
2.3 注意事项•在进行钢筋焊接作业前,必须进行安全培训,了解相关操作流程和安全规范。
•在进行焊接作业时,应严格按照操作步骤进行,确保操作正确。
•在焊接时,应注意保持稳定的姿势,避免手部晃动和错误接触。
•在进行焊接作业时,必须使用合适的防护设备,包括面罩、手套、防护服等。
•在焊接作业现场,应保持干燥、整洁,并清理掉可能引起火灾的杂物。
•在焊接材料选择上,应根据具体情况选择适当的材料,确保焊接质量。
三、机械连接作业指导3.1 机械连接器材准备在进行机械连接作业之前,需要准备以下器材:- 连接件(螺栓、螺母等) - 扳手、榔头等钳工工具 - 座钟、千斤顶等千斤顶设备 - 清洁剂、润滑剂等3.2 机械连接操作步骤1.检查连接件的规格和质量,确保合格。
2.清理连接件和连接面,确保无污物和油渍。
3.将连接件与工件对准,确认连接位置和方向。
4.使用合适的工具,拧紧连接件。
5.使用座钟或千斤顶等设备,进行定位校准。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

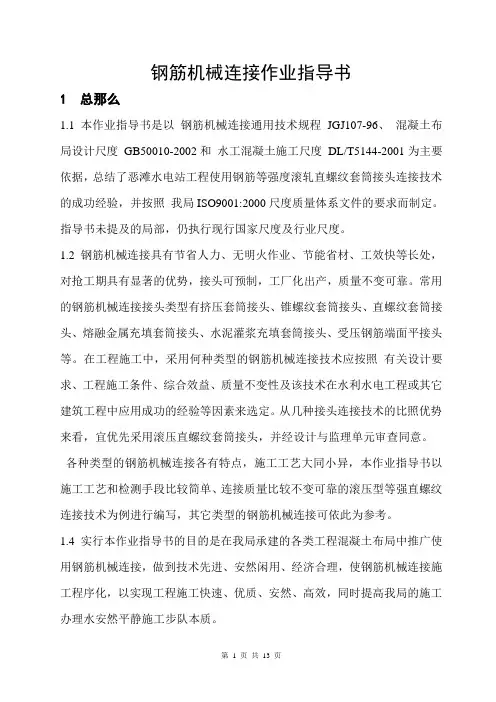

新建********************项目部钢筋机械连接施工方案编制:审核:批准:**************************目部**********2011年 4月2日目录钢筋机械连接施工方案 (1)1总则 (1)1.1编制依据 (1)1.2人员要求 (2)1.3原材要求 (2)2操作步骤 (3)2.1钢筋下料 (3)2.2钢筋加工 (3)3施工质量要求 (5)3.1加工要求 (5)3.2丝头加工质量 (6)3.3丝头外观质量 (6)3.4直螺纹钢筋接头的安装质量 (6)4施工注意事项 (7)5施工验收标准及内容 (8)5.1接头等级的选定 (8)5.2搭接要求 (8)6试件 (9)6.1工艺检验 (9)7安全及环保要求 (11)钢筋机械连接施工方案1总则1.1编制依据1)本作业指导书是以《钢筋机械连接通用技术规程》JGJ107-2010、《混凝土结构设计规范》GB50010-2002和《水工混凝土施工规范》DL/T5144-2001为主要依据,指导书未提及的部分,仍执行现行国家规范及行业标准。
2)钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点,对抢工期具有显著的优势,接头可预制,工厂化生产,质量稳定可靠。
常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。
在工程施工中,采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。
从几种接头连接技术的对比优势来看,宜优先采用滚压直螺纹套筒接头,并经设计与监理单位审查同意。
3)各种类型的钢筋机械连接各有特点,施工工艺大同小异,本作业指导书以施工工艺和检测手段比较简单、连接质量比较稳定可靠的滚压型等强直螺纹连接技术为例进行编写,其它类型的钢筋机械连接可依此为参考。
4)实行本作业指导书的目的是在我局承建的各类工程混凝土结构中推广使用钢筋机械连接,做到技术先进、安全适用、经济合理,使钢筋机械连接施工程序化,以实现工程施工快速、优质、安全、高效,同时提高我局的施工管理水平和施工队伍素质。
5)在施工管理和作业中,凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者,应按我局的有关规章制度视其情节和严重程度给予罚款及行政处罚。
1.2人员要求加工钢筋技术人员必须按该技术交底进行培训,经考核合格后方可进行上岗操作,人员应相对稳定。
1.3原材要求1.3.1钢筋原材所有钢筋原材进场后,必须对到场钢筋的质量保证书、出厂合格证等进行复核,并按不同批次、规格、炉号及不同厂家的原材进行外观和物理性能的检测。
(每批数量不得大于60t)。
其中,外观检测中,重点检查钢筋表面不得出现裂纹、结疤和折叠;表面的凸块和其他缺陷的深度和高度不得大于所在部位尺寸的偏差,并测量本批钢筋的直径偏差。
对外观检查合格的每批钢筋中任选两根钢筋,对其母材质物理性能分别做拉伸和冷弯实验。
实验合格之后才能使用。
严禁使用不符合要求的原材。
1.3.2连接套(套筒)钢筋连接直螺纹套筒为定型产品。
套筒母材质为45#钢。
每批套筒进场时须核实其产品合格证,两端有保护套进行保护,经进场质检员复核合格后方可用于施工,钢筋直螺纹加工必须有检验记录。
按照钢筋连接技术规程JGJ107-2010之相关要求,使用前分别对每种形式、级别、规格的连接接头进行型式检验。
2操作步骤2.1钢筋下料钢筋下料应使用砂轮切割机切断钢筋,切口面应与钢筋轴线垂直,不许有马蹄形活翘曲,严禁用剪断机剪断或用气割切割下料。
2.2钢筋加工2.2.1开车前准备检查电源及滚压机床安装是否水平,向机床中的减速机注入润滑油,向冷却液箱中注入足量的水溶性切削液。
2.2.2试车接通电源检查滚压头旋转方向,当面对滚压头时,滚压头应逆时针方向旋转,检查冷却液泵的旋转方向,冷却液应供应充足,回水通畅。
2.2.3滚压机调整安装与待加工钢筋规格相同的滚压头及调整行程块位置的准确性。
2.2.4直螺纹丝头加工在定心夹钳内夹卡钢筋,钢筋的轴向装卡位置与滚压头端面平齐,误差应不大于4mm,启动冷却泵及主轴开关,加工中手动沿逆时针转动进给手柄,使滑台向钢筋的方向进给,此时用力应均匀,速度应适中。
当钢筋咬合后松开进给手柄。
此时,滑台可自动进给,待滑台碰限位行程块后,自动停止约3秒后滚压头反转,钢筋从滚压头中退出,手动将滑台退回原位,既完成一个钢筋直螺纹丝头的加工。
加工中必须使用冷却切削液,以保证加工质量,减少刀具的磨损。
2.2.5钢筋连接连接是用扳手将直螺纹连接套拧松并拔出钢筋连接端得保护帽,同时检查钢筋丝头是否和连接套规格一致,直螺纹牙是否完好无损、清洁,如发现杂物或锈蚀时用铁刷清除干净,然后用扳手或管钳将直螺纹连接套与一端钢筋拧到位,再将另一端钢筋与连接套拧到位。
2.2.6连接示意图:2.2.7钢筋机械连接施工工艺流程钢筋机械连接施工工艺流程图如下:3施工质量要求3.1加工要求3.1.1钢筋示意图见下:3.2丝头加工质量1)用专用的环规检验直螺纹头的有效长度及螺纹中径,如有不符合JGJ107-2010加工质量要求(见后)的丝头必须切断重新加工。
2)对加工好的直螺纹丝头,检查人员按10%进行外观检查。
合格率不得小于95%。
合格后方可使用。
3.3丝头外观质量目测牙形要饱满,牙顶宽超过0.75mm,秃牙部分累计长度不超过1/2螺纹周长。
3.4直螺纹钢筋接头的安装质量3.4.1直螺纹钢筋接头的安装质量要求1)安装接头时可用管钳扳手拧紧,应使钢筋丝头在套筒中央位置相互顶紧。
标准型接头安装后的外露螺纹不宜超过2p;2)安装后应用扭力扳手校核拧紧扭矩,拧紧扭矩值应符合下表的规定;直螺纹接头安装时的最小拧紧扭矩值3.4.2套筒质量要求1)套筒表面无裂纹,螺牙饱满,无其他缺陷;2)牙形规检查合格,用直螺纹塞规检查其尺寸精度;3)各种型号和规格的套筒外表面,必须有明显的钢筋级别及规格标记。
若套筒为异径的则应在两端分别作出相应的钢筋级别和直径;4)套筒两端头的孔必须用塑料盖封上,以保持内部洁净,干燥防锈。
4施工注意事项1)钢筋在起丝端头必须保证断面平齐,严禁用剪断机剪或气割下料。
2)采用螺纹套筒连接时,设置在同一构件中纵向受力钢筋的接头相互错开,钢筋机械连接区段长度按35d计算(d为被连接钢筋中的较大直径)。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率不宜超过50%。
3)在丝头加工时,加工丝头牙形、螺距必须与连接套的牙形、螺距一致。
滚轧钢筋直螺纹时,应采用水溶性切削润油液,当气温低于0℃时,应掺入15%-20%的亚硝酸钠。
不得使用机油代替或不加润油液直接滚压丝头。
4)加工过程中,机床保护接地线必须安装完备,确保人身安全。
5)对检查合格后的丝头必须加以保护,将钢筋一端丝头应戴上保护帽,另一端拧上连接套,并按规格、长度分类堆码,堆码时必须按要求下垫上盖,不得使钢筋丝头受到污染或破坏。
6)钢筋连接时,被连接的钢筋端面要顶紧,并处于连接套的中间位置,偏差不得大于一道螺距,连接套要保证套内丝扣赶紧、无损。
5施工验收标准及内容5.1接头等级的选定结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。
接头等级的选定应符合下列规定:1)混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应优先选用Ⅱ级接头。
当在同一连接区段内必须实施100%钢筋接头的连接时,应采用Ⅰ级接头。
2)混凝土结构中钢筋应力较高但对延性要求不高的部位可采用Ⅲ级接头。
钢筋连接件的混凝土保护层厚度应满足设计要求,同时符合现行国家标准《混凝土结构设计规范》(GB 50010)中受力钢筋的混凝土保护层最小厚度的规定,且不得小于15 mm。
连接件之间的横向净距不宜小于25 mm。
5.2搭接要求结构构件中纵向受力钢筋的接头宜相互错开。
钢筋机械连接的连接区段长度应按35d 计算。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率(以下简称接头百分率),应符合下列规定:1)接头宜设置在结构构件受拉钢筋应力较小部位,当需要在高应力部位设置接头时,在同一连接区段内Ⅲ级接头的接头百分率不应大于25%,Ⅱ级接头的接头百分率不应大于50%。
2)接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区;当无法避开时,应采用Ⅱ级接头或Ⅰ级接头,且接头百分率不应大于50%。
3)受拉钢筋应力较小部位或纵向受压钢筋,接头百分率可不受限制。
4)对直接承受动力荷载的结构构件,接头百分率不应大于50%。
3、当对具有钢筋接头的构件进行试验并取得可靠数据时,接头的应用范围可根据工程实际情况进行调整。
6试件6.1工艺检验1)钢筋连接开始前及施工中,要对每批钢筋进行接头工艺试验,工艺检验要符合以下规定:(1)每种接头钢筋接头试件不小于3根;(2)每根试件的抗拉强度和3根接头试件的残余变形的平均值均应符合以下规程规定:Ⅰ级、Ⅱ级、Ⅲ级接头的抗拉强度必须符合表1的规定。
表1Ⅰ级、Ⅱ级、Ⅲ级接头的变形性能应符合下表2的规定。
表22)第一次工艺检验中1根试件抗拉强度或3根试件的残余变形平均值不合格时,允许再抽3根试件进行复检,复检仍不合格时判为工艺检验不合格。
3)接头安装前应检查连接件产品合格证及套筒表面生产批号标识;产品合格证应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。
4)现场检验应按本规程进行接头的抗拉强度试验,加工和安装质量检验;对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。
5)接头的现场检验应按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头,应以500个为一个验收批进行检验与验收,不足500个也应作为一个验收批。
6)螺纹接头安装后应按要求抽取其中10%的接头进行拧紧扭矩校核,拧紧扭矩值不合格数超过被校核接头数的5%时,应重新拧紧全部接头,直到合格为止。
7)对接头的每一验收批,必须在工程结构中随机截取3个接头试件作抗拉强度试验,按设计要求的接头等级进行评定。
当3个接头试件的抗拉强度均符合表1中相应等级的强度要求时,该验收批应评为合格。
如有1个试件的抗拉强度不符合要求,应再取6个试件进行复检。
复检中如仍有1个试件的抗拉强度不符合要求,则该验收批应评为不合格。
8)现场检验连续10 个验收批抽样试件抗拉强度试验一次合格率为100%时,验收批接头数量可扩大1倍。
9)现场截取抽样试件后,原接头位置的钢筋可采用同等规格的钢筋进行搭接连接,或采用焊接及机械连接方法补接。
10)对抽检不合格的接头验收批,应由建设方会同设计等有关方面研究后提出处理方案。
