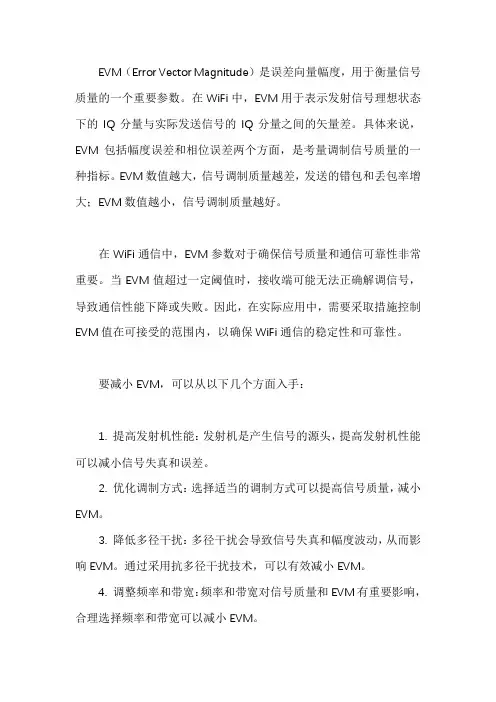

wifi中的evm参数
EVM（Error Vector Magnitude）是误差向量幅度，用于衡量信号质量的一个重要参数。
在WiFi中，EVM用于表示发射信号理想状态下的IQ分量与实际发送信号的IQ分量之间的矢量差。
具体来说，EVM包括幅度误差和相位误差两个方面，是考量调制信号质量的一种指标。
EVM数值越大，信号调制质量越差，发送的错包和丢包率增大；EVM数值越小，信号调制质量越好。
在WiFi通信中，EVM参数对于确保信号质量和通信可靠性非常重要。
当EVM值超过一定阈值时，接收端可能无法正确解调信号，导致通信性能下降或失败。
因此，在实际应用中，需要采取措施控制EVM值在可接受的范围内，以确保WiFi通信的稳定性和可靠性。
要减小EVM，可以从以下几个方面入手：
1. 提高发射机性能：发射机是产生信号的源头，提高发射机性能可以减小信号失真和误差。
2. 优化调制方式：选择适当的调制方式可以提高信号质量，减小EVM。
3. 降低多径干扰：多径干扰会导致信号失真和幅度波动，从而影响EVM。
通过采用抗多径干扰技术，可以有效减小EVM。
4. 调整频率和带宽：频率和带宽对信号质量和EVM有重要影响，合理选择频率和带宽可以减小EVM。
5. 校准和补偿：对于系统中的各个组件进行校准和补偿，可以减小因组件性能差异导致的EVM。
总之，EVM是WiFi通信中非常重要的参数之一，需要采取措施减小EVM以提高信号质量和通信可靠性。

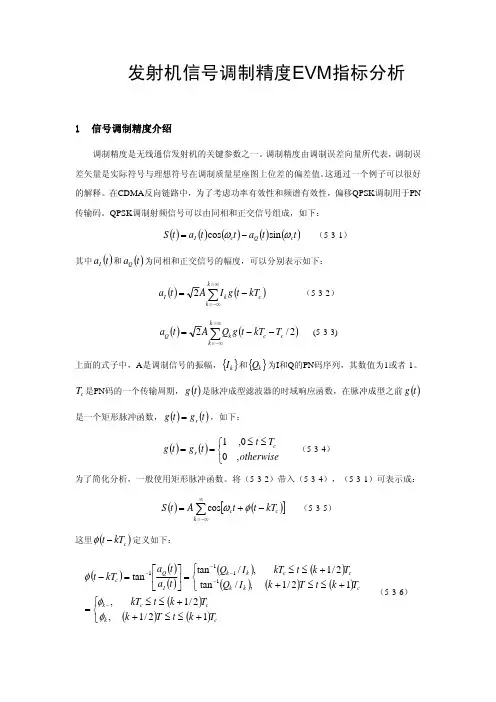

发射信号调制精度EVM指标分析
EVM ISI = 0.0752 + 0.0662 = 9.98%
接收信号的调制精度的恶化将引起解调基带信号的信噪比的恶化。
3
频率合成器近端相噪对EVM的影响
影响调制精度恶化的另外一个主要贡献是 VHF/UHF 频率合成器的近端相位噪声，
VHF/UHF频率合成器在发射机中用作调制器的本地振荡器和上边器mixer的本振信号。 相位 噪声对EVM的影响可以通过下面来评估。假定在式（5-3-10）中，矢量误差是由频率合成 器的相位噪声 φn (t ) 引起，则恶化的信号可表示为：
a (k1 ) = a(k1 ) + e(k1 ) = a(t )exp( jφn (t ))
'
（5-3-21）
于是矢量误差的幅度为：
e(t ) = a (t ) − a(t ) = a(t ) e jφn (t ) − 1
2 '
2
(
)
2
= a(t )[cos φn (t ) − 1 + j sin φn (t )]
2
码间干扰对EVM的影响
调制的射频/中频信号通过一个非理想化的滤波器时，其调制精度会恶化。这个原因如
下： 调制信号通常由符号组成， 通过滤波后， 由于滤波器的群时延失真和幅度响应波动原因， 符号的波形系数也将失真， 这样将在邻近的符号或者其他符号上产生干扰。 这种干扰被称作 符号间干扰（ISI）或者码间干扰（ICI）。当调制信号通过非理想滤波器，特别是滤波器的 带宽接近与调制频谱的带宽时，ISI或者ICI是调制精度恶化的根本原因。其实，在开始产生 传输信号时，ISI或者ICI已经建立。为了得到传输信号的更高频谱效率，最初的矩形符号或 者码片波形需要再次成形，这叫做脉冲成形。脉冲成型处理可以用数学公式表示如下。如果 矩形符号或者码片是 arect (t ) ，脉冲成形滤波器的脉冲响应函数为 hps (t ) ，那么成形之后的符 号或者码片波形 aTX _ ideal (t ) 可以表示如下：
HNBR与EVM的并用研究
第30卷 第5期2009年10月特种橡胶制品Special P ur po se R ubber Pr oducts V o l.30 No.5 October 2009HNBR 与EVM 的并用研究申迎军1,陈 波2,李晓强1(1 西北橡胶塑料研究设计院,陕西咸阳 712023;2 空军驻兴平地区代表室,陕西咸阳 712023)摘 要:研究了丙烯腈质量分数为34%的HN BR 橡胶、VA 质量分数为70%的EV M 橡胶以及两者不同比例的并用胶料的硫化特性、物理机械性能、耐热性、压缩永久变形性、耐油性和耐低温性能。
关键词:氢化丁腈橡胶;乙烯-乙酸乙烯酯橡胶;并用中图分类号:T Q333.99 文献标识码:A 文章编号:1005-4030(2009)05-0019-04收稿日期:2009-05-15作者简介:申迎军(1981-)男,陕西咸阳人,工程师,主要从事橡胶配方设计及制品研制工作。
氢化丁腈橡胶(H NBR)是丁腈橡胶中的丁二烯经过氢化而得到的一种新型弹性体材料,除了具有丁腈橡胶本身的耐油特性外,还由于分子的高度饱和性,赋予了它优良的耐热性、耐候性、耐臭氧性,以及耐硫化氢、耐水蒸气和耐酸性汽油(燃油氧化的结果)等腐蚀性介质的特性。
同时,由于H NBR 分子规整度的提高,结晶性的增强,赋予H NBR 高的拉伸强度、良好的耐磨性以及低的燃油渗透性。
尽管H N BR 的价格较为昂贵,但近年来在汽车、油田等领域仍获得了广泛的应用。
乙烯-乙酸乙烯酯橡胶(EVM )是分子链完全饱和的一类共聚物,其乙酸乙烯酯(VA )的质量分数为40%~80%,并具有橡胶弹性体的特性。
EVM 具有优异的耐老化性能(最高使用温度为175 )、耐酸碱性能以及优异的回弹性,并且耐油性、阻燃性和加工性能也很好。
EVM 是德国拜耳公司注册的产品,商品名为Levapren,覆盖了VA 质量分数40%~80%不同牌号的产品。
EVM 价格仅为H NBR 的1/7左右,近年来在电缆、家电配件及汽车部件中得到了广泛的应用。
射频evm指标
射频evm指标射频evm指标（RFEVM）是一种为测试射频（RF）部件和系统的性能而设计的量化指标，它由振幅偏差（AM）、相位偏差（PM）以及调制形状（MS）组成。
EVM是衡量射频信号性能的新一代技术，它可以帮助确定一个射频系统内部信号传输质量的错误率和失真率。
它是一种很好的射频设计和性能分析技术，可以帮助开发团队确定和优化射频系统的性能。
什么是射频evm指标？射频evm指标是一种指标，它衡量射频信号在失真和错误方面的性能，通过监测振幅偏差（AM）、相位偏差（PM）和失真形状（MS）的变化来衡量射频信号的性能。
可以说射频evm指标是一种更加精确的测量手段，它可以更强地衡量射频系统是否失真和错误。
射频evm指标可以分为两个部分：一部分是振幅偏差（AM），也就是比较信号的信号幅度与预期信号幅度的差异；另一部分是相位偏差（PM），主要是衡量射频信号相位在一定时域内的变化；最后，还有调制形状（MS），也就是衡量射频信号调制的振幅和相位的变化，以此来确定射频信号的质量。
射频evm指标的采集方法非常简单，只需要用一个射频收发器连接射频系统，然后将信号发送到系统中，再将从系统中收到的信号转换为数字信号，最后通过一种特定的测试仪器或软件系统来采集振幅偏差（AM）、相位偏差（PM）以及调制形状（MS）。
射频evm指标是一种可以用于精确测量射频信号性能的新型技术，它可以帮助开发团队识别射频系统的性能损失，及时发现系统的技术上的漏洞，帮助团队及时采取措施改善射频系统，从而提高射频系统的性能。
射频evm指标也可以帮助确定硬件和软件系统之间的互联性，保证整个系统运行正常。
从技术上讲，掌握射频evm指标的重要性并不难理解，它可以被视为射频系统设计和性能分析的重要技术，能够检测系统内部信号传输质量的错误率和失真率。
由于它能够精确的实时监测系统的运行状况，所以它也有利于延长射频系统的使用寿命。
射频evm指标是一种精确可靠的射频技术，它能够实时监测射频信号的质量，可以帮助开发团队识别射频系统的性能损失，也可以确定硬件与软件之间的互联，从而有效的提高射频系统的性能，同时也可以延长射频系统的使用寿命。

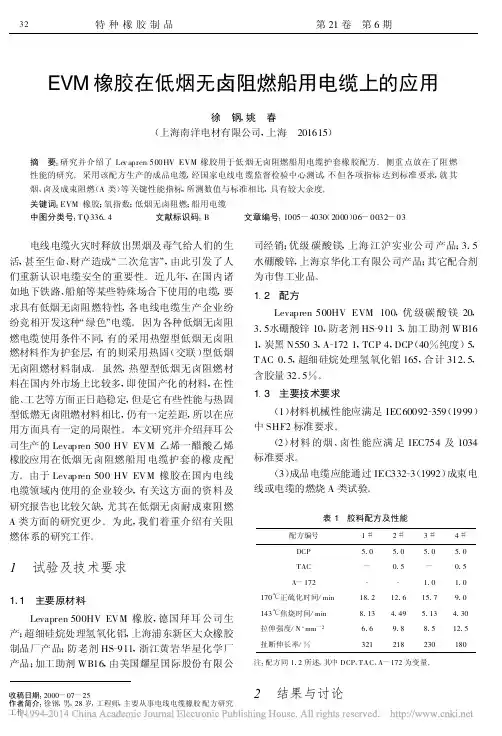

EVM橡胶在低烟无卤阻燃船用电缆上的应用_徐钢
收稿日期:2000-07-25作者简介:徐钢,男,28岁,工程师,主要从事电线电缆橡胶配方研究工作。
EVM 橡胶在低烟无卤阻燃船用电缆上的应用徐 钢,姚 春(上海南洋电材有限公司,上海 201615)摘 要:研究并介绍了Lev apren 500HV EVM 橡胶用于低烟无卤阻燃船用电缆护套橡胶配方。
侧重点放在了阻燃性能的研究。
采用该配方生产的成品电缆,经国家电线电缆监督检验中心测试,不但各项指标达到标准要求,就其烟、卤及成束阻燃(A 类)等关键性能指标,所测数值与标准相比,具有较大余度。
关键词:EVM 橡胶;氧指数;低烟无卤阻燃;船用电缆中图分类号:T Q 336.4 文献标识码:B 文章编号:1005-4030(2000)06-0032-03 电线电缆火灾时释放出黑烟及毒气给人们的生活,甚至生命、财产造成“二次危害”,由此引发了人们重新认识电缆安全的重要性。
近几年,在国内诸如地下铁路、船舶等某些特殊场合下使用的电缆,要求具有低烟无卤阻燃特性,各电线电缆生产企业纷纷竞相开发这种“绿色”电缆。
因为各种低烟无卤阻燃电缆使用条件不同,有的采用热塑型低烟无卤阻燃材料作为护套层,有的则采用热固(交联)型低烟无卤阻燃材料制成。
虽然,热塑型低烟无卤阻燃材料在国内外市场上比较多,即使国产化的材料,在性能、工艺等方面正日趋稳定,但是它有些性能与热固型低燃无卤阻燃材料相比,仍有一定差距,所以在应用方面具有一定的局限性。
本文研究并介绍拜耳公司生产的Levapren 500HV EVM 乙烯一醋酸乙烯橡胶应用在低烟无卤阻燃船用电缆护套的橡皮配方。
由于Levapren 500HV EVM 橡胶在国内电线电缆领域内使用的企业较少,有关这方面的资料及研究报告也比较欠缺,尤其在低烟无卤耐成束阻燃A 类方面的研究更少。
为此,我们着重介绍有关阻燃体系的研究工作。
1 试验及技术要求1.1 主要原材料Levapren 500HV EVM 橡胶,德国拜耳公司生产;超细硅烷处理氢氧化铝,上海浦东新区大众橡胶制品厂产品;防老剂HS -911,浙江黄岩华星化学厂产品;加工助剂WB16,由美国耀星国际股份有限公司经销;优级碳酸镁,上海江沪实业公司产品;3.5水硼酸锌,上海京华化工有限公司产品;其它配合剂为市售工业品。
射频指标之EVM
射频指标之EVM说到EVM首先先介绍下EVM是什么，其是指目标功率与实际功率的一个矢量差，用下图可以比较详细的表示：下面就以几个问题来讨论EVM的问题：1.问题背景：TC芯片输出的EVM正常，单独测试PA输出的EVM也正常，级联之后EVM指标就变得很差；请问这可能是什么问题？如何解大神解答：可微调下收发器跟PA之间的Matching，调到50欧姆从表述来看，收发器和PA本身都没啥问题，不管是线性度还是电源；但级联起来之后，就多了PA input端的Matching；因为收发器内部有个DA（Driver Amplifier）换言之，这的Matching同时也是DA的Load-pull；如果没有调到50欧姆附近，那么会使DA线性度不好，以至于收发器出来的EVM不好，那么PA 输出的EVM肯定就更差（PA是最大的非线性贡献者）再者，如果这组Matching没调到50欧姆附近，那么能量会反射到收发器，打到VCO进而产生VCO pulling；那么当然EVM变差了。
2.问题背景：1)、问题描述项目（高通平台），其中B39在高温测试时，16QAM时EVM指标临界超标（10~12%，RMS值）。
但是常温测试时EVM指标正常（2%~3%），温度大概在40~50°时开始恶化。
其余TDD频段指标常温、高低温正常；PCB没有同频段的Band22)、已做实验：1>EVM指标随温度升高而恶化2>与功率无关：因为高温下降功率降为closeloop（-20dbm）时，EVM指标无改善3>EVM指标恶化时，频偏、相位误差指标正常；线性度ACLR正常，余量基本上有5~6db4>对比了另外一个项目，电源处理上的滤波电容一致5>将PA干掉，在PA输入口量测 load，并使用风枪加热到120°，发现常温和高温时，PA输入端的load位置变化不明显。
也可以基本排除高温下laod变化造成了EVM的恶化。
无卤阻燃EVM和HNBR并用胶料
櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐櫐
对 应 力 －应 变 性 能 的 影 响 非 常 有 限 ，包 覆 层 只 对 最 终的性能有轻微影响。改性只是改变了填料表面 性 能 ，不 足 以 改 善 填 充 材 料 本 身 性 能 。
因此，本 文 主 要 研 究 ＥＶＭ 和 ＥＶＭ／ＨＮＢＲ 的无卤阻燃（ＨＦＦＲ）配合技术。我们的目 标 是 开 发满足如建筑、油 气 勘 探、再 生 能 源、汽 车 或 公 共 交通工具或轨道车辆等要求严格的无卤阻燃材料，
同时确保应用和生产工艺的灵活性最大。
１ 实验
１．１ 乙 烯 －醋 酸 乙 烯 共 聚 物 （Ｌｅｖａｐｒｅｎ） 缩写 ＥＶＡ 通 常 表 示 乙 烯 － 醋 酸 乙 烯 共 聚
图 ２ 氢 化 丁 腈 橡 胶 （ＨＮＢＲ）的 化 学 结 构
Ｔｈｅｒｂａｎ 牌 号 的 耐 低 温 性 和 耐 油 性 取 决 于 丙 烯 腈 （ＡＣＮ）含 量 ，大 约 在 ２０％ ～５０％ 之 间 。
２ 混炼和测试
在 Ｗｅｒｎｅｒ或 Ｐｆｌｅｉｄｅｒｅｒ ＧＫ １．５Ｅ 密 炼 机 上 反序混炼方法混 炼 所 有 胶 料，然 后 在 双 辊 开 炼 机 上以进 行 均 匀 地 分 散。 如 果 增 塑 剂 使 用 量 超 过 １０份，则分 成 两 部 分，分 两 步 添 加。 出 片 后 停 放 ２４ｈ，再在双辊开炼 机 上 进 行 第 二 次 混 炼，进 一 步 提 高 均 一 性 ，降 低 粘 度 。
表 ３ 第 一 部 分 研 究 用 配 方 （聚 合 物／填 料 ）
配方号
Ｌ５００－６ Ｌ５００－１１ Ｌ５００－１７ Ｌ６００－６ Ｌ６００－１１ Ｌ６００－１７ Ｌ７００－６ Ｌ７００－１１ Ｌ７００－１７
5G毫米波和超宽带功率放大器EVM测试的挑战和解决方案
5G毫米波和超宽带功率放大器EVM测试的挑战和解决方案是德科技资深5G技术专家 - 李峰2018.01目前5G已经成为整个无线通信行业的发展方向，5G将给无线通信带来革命性的飞跃。
5G的主要应用场景是eMBB即增强的移动宽带，核心目标是要实现超高速的数据传输，传输速率远远超出现在4G的水平，要达到10G-100Gbps，从而彻底解决现在移动通信的速率瓶颈问题。
为了实现超高速数据传输的目标，5G需要采用全新的无线传输技术，由于频率资源和带宽问题，传统无线通信所使用的6GHz以下的低频段无法达到这个目标，需要使用更高的频段，即毫米波频段，调制带宽会从现在的几十M跨越到 500 M到3GHz，而且还会使用新的物理层技术包括调制编码和多址接入，这也对无线通信设备的射频测试提出了更高的要求。
为了更有力地推动5G毫米波技术试验和开发，工信部已经发布了关于5G频段的官方文件，其中毫米波频段包括24.75-27.5GHz和37-42.5GHz，而主流厂商所测试的信号调制带宽要求达到800MHz，这将大大加快5G毫米波技术在中国的发展进程。
但是现在无线通信行业也面临着极大的挑战，由于缺乏用于基站和终端的能够支持毫米波和超宽带的射频器件，尤其是功率放大器PA，使得国内5G毫米波技术大规模应用受到极大地限制，因此国内主要运营商和系统厂商以及半导体行业已经开始全力开发支持中国5G毫米波频段和800MHz带宽的PA产品。
针对最先应用于基站的大功率PA需求，传统的CMOS工艺功率放大器无法提供足够高的输出功率，而砷化镓GaAs和氮化镓GaN工艺的功率放大器能够在毫米波频段支持更高的发射功率和更大的调制带宽，所以受到行业的青睐。
由于5G毫米波和超宽带功率放大器还处于起步阶段，为了验证和确保新型的功率放大器能够满足5G无线传输的要求，无论是器件厂商还是基站系统厂商都需要在调试和最终系统测试阶段对产品进行大量射频参数测试，主要包括两类，第一类是传统的针对PA自身的器件参数，包括输出功率，增益，噪声系数和S参数/X参数等，第二类是根据无线通信系统标准针对5G宽带调制信号所要求的矢量误差EVM和邻道泄漏比ACLR等，而后者对测试平台的功能和性能要求更高更复杂，不仅需要支持各种灵活定义的数字调制格式和5G候选波形，支持灵活的信号产生和复杂的矢量信号分析，而且对仪表在毫米波和超宽带条件下的精度和动态范围提出了很大的挑战，其中超宽带条件下的EVM测试就是目前的一个难点，经常困扰工程师的问题是：如何真实地反映PA本身的EVM指标？为什么经常遇到不同的测试仪表平台的EVM测试结果有很大差别？我们通过大量试验发现，针对5G毫米波和超宽带PA的EVM测试与传统的3G/4G有很大不同，主要原因是毫米波和超宽带条件对仪表和附件所构成的测试平台的要求大大提高，由测试平台所引入的失真和误差会严重影响最终的测试结果。
拜耳乙华平橡胶
拜耳乙华平橡胶1. 耐温等级： 100℃→125℃（150℃）2. 氧指数： 33%→40%（45％）3. 毒性指数： 15→14. 烟密度： 400→1505. pH值： 2→3.5（4.5）6. 电导率： 2000→70拜耳乙华平橡胶是专用于低烟无卤阻燃电缆护套的橡胶材料，其性能满足了上述标准的提升要求。
乙华平橡胶是乙烯和醋酸乙烯的共聚物。
其化学名称为乙烯醋酸乙烯橡胶，简称EVM。
乙华平是德国拜耳公司生产的该品种橡胶的注册商标，在中国已有销售。
乙华平橡胶属于特种橡胶，它在耐高温（175℃），耐油（相当于丙烯腈ACN含量26－34%的丁腈橡胶），耐天候老化（仅次于EPDM）以及阻燃方面都是非常优秀的。
近年来在电缆、胶辊、家用电器及汽车橡胶配件等产品上应用非常广泛。
已经成为某些特殊橡胶制品所不可取代的新型材料。
二、乙华平橡胶的商品牌号三、乙华平橡胶的化学结构与物理性能 1. 乙华平橡胶的化学组成乙华平是由乙烯和醋酸乙烯以不同比例共聚而成。
由上述分子结构可以看出：A. 饱和的次甲基主键：耐热、耐天候老化、耐油、着色稳定B. 极性侧基：耐油C. 非极性次甲基基团：耐低温曲挠，耐极性溶剂D. 适当的活性点：适于过氧化物硫化对乙烯醋酸乙烯共聚物通常用醋酸乙烯（VA）含量进行分类：如图2所示 VA<40% 热塑性弹性体，称之为EVA塑料 VA<40%-80% 热固性弹性体，称之为EVM橡胶 VA>80% 热塑性弹性体，称之为PVA塑胶 2. 乙华平的聚合方法乙华平采用的是中压溶液聚合法。
中压溶液与高压本体聚合法对共聚物物性差异图4 -不同聚合方法对物性的影响由此可见溶液法最适宜生产VA含量40-80%高弹性型橡胶材料。
3. 乙华平与其它合成橡胶的性能比较 VA 含量40－50% 的乙华平在市场上销售已有30 多年的历史了，但其应用仅局限于一些非常特殊的产品。
乙华平的真正商品化应用还是近几年的事。
射频evm指标
射频evm指标射频evm指标是一项重要的测试指标，通常被用于表征射频信号的质量和性能。
这个指标的重要性毋庸置疑，它能够帮助我们准确检测、评估射频信号，从而满足多种应用场景中对信号质量的要求。
一、射频evm指标定义射频evm指标(Error Vector Magnitude，简称EVM)是指发射信号或接收信号（或对称传输系统中的信号）的误码率的向量表示，用矢量或向量的大小表示。
由于它是一种表示信号质量的指标，它主要用于检测射频信号是否符合当地规定的质量标准。
二、射频evm指标的计算射频evm指标的计算形式为：EVM=接收信号向量定标或量化误差除以有效传播信号的值，也可以用代数矩形坐标表示。
即有：EVM=E/Ev，其中E是接收信号向量定标或量化误差，Ev是有效传播信号的值，计算结果表示为百分数。
三、射频evm指标的误差源射频evm的误差源主要有信号参数、动态范围、调制宽度、误码率、扰码、噪声等。
1、信号参数误差：当发射信号的参数设置出错时，射频信号的质量可能会受到影响，从而使EVM值偏高。
2、动态范围误差：由于线性度差，信号会受到非线性失真，从而影响射频evm指标。
3、调制宽度误差：发射信号调制下限太宽或上限太窄时，会导致射频evm指标出现偏高。
4、误码率：在进行收发信号的调制/解调和转换过程中，由于信号消失或不可被解调的误码，可能会影响射频信号质量而导致EVM偏高。
5、扰码：噪声会影响信号的相位，从而对误码率产生影响，进而影响射频evm指标。
6、噪声：噪声会导致信号信噪比降低，影响信号比较及编解码器性能，从而影响射频evm指标。
四、射频evm指标的优化方法1、信号参数设置：正确设置信号参数（如信号幅度、馈电宽度、带宽等），可以有效提升射频evm指标。
2、进行中低频抑制：可以通过采用低通滤波器进行低频抑制，减少低频噪声对射频evm指标的影响。
3、保证信号的正确性：保证信号的正确性，以及调试两射频端口的相位，可以减少误码率，降低射频evm测量指标的偏高。
n9020 evm 测试 参数设置
n9020 evm 测试参数设置
1、传统EVM的定义
矢量信号由数字基带调制进入DAC（数模转换器）后，再进入上变频器和功放放大即可完成发射过程。
由于发射电路本身的不理想特性，例如功放的非线性特性和上变频的杂散，矢量信号的矢量会在发射过程中发生畸变，原有的矢量会偏离理想位置。
误差矢量是描述理想信号和实际信号偏差的向量，是星座图上理想信号的矢量和实际解调后获得的测量矢量的偏差向量。
矢量信号质量的量化表示中最主要的指标是误差矢量幅度，简称EVM(Error Vector Magnitude)，即为误差矢量复数的模值。
误差矢量的相位通常称为相位误差。
在测量领域，EVM通常是多个采样点的误差矢量幅度的均方值(RMS)与理想信号矢量的均方值(RMS)的比值，如下式。
其中N代表符号数量，Ci表示第i个测量到的信号矢量，Ri表示第i个理想参考信号矢量。
均方值以统计的方法来计算EVM，描述的是调制信号的总体误差矢量的大小，而不是某个瞬时时刻的结果，这样的值对于通信信号的评价是很合理的。
2、EVM的测量方法
根据无线移动通信标准对EVM的定义，市面上的主流矢量信号分析软件，例如罗德与施瓦茨公司的Vector Signal Analysis K70(a)或是德公司的89600 VSA(b)，对EVM的测量方法和流程都是待测信号解调后会经过两个支路，一个支路是保持解调后的待测信号的原貌，另外一个支路是恢复并重建理想的参考信号。
增塑剂改善EVM橡胶低温性能的研究
第46卷 第18期·42·作者简介：冷静（1986-），女，工程师，硕士研究生，主要从事电缆材料配方研发及橡套电缆等产品的研发工作，已发表论文5篇。
收稿日期：2020-07-250 引言乙烯与乙酸乙烯酯的共聚合会形成一种独特而常常被忽略的重要聚合物材料，简称为“乙烯一乙酸乙烯酯共聚物”。
在溶液中受压进行的自由基聚合，赋予乙酸乙烯酯和乙烯单体沿主链的不规则分布，简称EVM ，目前主要应用于电线电缆工业，广泛的应用于低烟无卤材料及半导电材料，它具有低烟、无卤、阻燃的良好性能，另外由于其分子中含有较强的极性基团，不仅赋予它具有较好的耐油性能，同时也赋予了它与其他胶料共硫化的界面性，特别适用于半导电材料易剥离的要求。
随着电线电缆趋向于低烟无卤阻燃的发展要求，EVM 的应用越来越广泛，其中就包括机车车辆电缆的护套材料，但机车电缆标准要求护套材料具有-25 ℃或更严酷的-40 ℃耐低温要求，这就限制了它的使用，因此在本文主要讨论增塑剂对改善EVM 橡胶的耐低温性能的影响。
1 试验1.1 试验原材料EVM 400、EVM 500HV 、EVM 700HV ，德国朗盛化学公司；氢氧化镁（MTH ），艾特克化学工业有限公司产品；DOA ，广州市杜丽邦有限公司；DOS ，广州市杜丽邦有限公司；TP -95 美国罗门哈斯公司；其他配合剂均属橡胶工业常用产品。
1.2 基础配方EVM 100，氧化锌 5，硬脂酸 1，抗水解剂 1，，MTH 160，消烟剂5，A172 2，DCP 2，TAC 1，其他 15。
1.3 主要试验设备XK -160开放式炼胶机，无锡市第一橡塑机械设备厂；平板硫化机 QLB -25型，无锡市第一橡塑机械设备厂；JPL -2500N 型微控电子拉力机，江都市精诚测试仪器厂；低温拉伸箱，济南凯恩试验机。
1.4 试样制备首先将生胶塑炼包辊，然后，加入小料，薄通翻炼胶料至胶料不再黏辊，再依次加入阻燃剂、偶联剂、增塑剂，无粉料时加入硫化剂，最后薄通4~6遍，调整辊距到2 mm 下片，停放24 h 。
5.EVM板
选用板上提供晶振作振荡源 选择DSP芯片复位成功后操作模式为0 使能板上FSRAM芯片 板上RS-232电平转换输出接口失效
Secondary UNI-3 接口3-phase Current Sense作为A/D的输入
JG6
JG7 JG8 JG9 JG10
JG11
JG12 JG13 JG14 JG15
RS232接口
9针串口 CAN接口 调试灯
SCI #1 CAN TIMER GPIO 外围器件 扩展连接器 接口
PWM指示灯 过电压感应 过电流感应 过零点检测
存储器 扩展接口
JTAG接口
JTAG/OnCE
PWM #1 A/D #0
Pri UNI-3 接口
25针 打印机口
并行JTAG 接口 A/D #1 PWM #2 XTAL/ EXTAL
JTAG接口
JTAG信号与外部直接连接，可测试内部 的硬件电路
PC机的并行接口与JTAG的联接
超简易的接口界面，它包括3.3V至5V的转换器（由两个74HC244 芯片组成）
JTAG接口电平转换电路原理图
并行JTAG接口实现5V与3.3V转换,确保PC机与DSP芯片安全
IRQ外部中断
用户输入
EVM板的用途（续）
三大用途： 这些EVM板功能齐全、使用方便，可以满足用户在大多数情况 下的开发应用。用户只需将EVM板与PC机通过JTAG口相连， EVM板可以作为一个硬件设计参考平台，然后基于 Codewarrior IDE软件平台，即可进行程序的下载和调试，完 成用户应用软件的调试工作，然后再进行硬件的开发。这样 可以大大加速开发的进程，减小开发的风险。 EVM板也提供了各种各样的接口，用户可以很方便地通过这些 接口将EVM板连接到外围电路，大大方便了用户的设计工作。 对于DSP的初学者，EVM板是一种很好的教学工具，初学者可 以通过EVM板掌握DSP的性能、外围接口电路及其扩展，在EVM 板上作各种实验，加快学习的进度。
LTE下行链路EVM工作经验总结
LTE下行链路EVM工作经验总结
TD-LTE下行链路EVM工作经验总结
最近做一个TD-LTE下行链路EVM的仿真和调试，关于EVM的一些问题总结如下：
规范中对EVM的要求我们比较容易实现，但由于该EVM值是整个数字和射频链路的值。
由于EVM的产生主要是来自模拟域；而在模拟域中RF功放的非线性是它的主要源头。
因此我们在数字域的所有设计中，一般都会有一个比较严格的EVM性能要求。
这样做的好处，很明显，就是减轻模拟域中EVM要求的设计压力。
比较在数字域中改动设计比较方便。
我的工作是寻求一个将EVM的需求参数转化为滤波器特性参数的方法，找到一些经验值或公式、分析方法等等。
目前还没有得到具体结论，由于牵涉的设计因素太多，无法获得一个明显的分析方法。
从经验上来讲，EVM的Filter的长度有关，在实际设计中我们发现：只要滤波器的长度足够长，EVM就容易满足。
这个结论的给出，会增加数字域的Group delay 。
在系统设计中，如果EVM不满足指标，目前唯一有效、快速的方法就是调整滤波器的长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EVM的性能与配方设计
按照ASTM D 1418 —2006 规定,乙烯2乙酸乙烯酯橡胶的英文缩写为EVM。
EVM 的化学组成与EV A 相同,都是乙烯与乙酸乙烯酯的共聚物,但由于合成方法不同,二者差异明显(见表8)。
EVA 是乙酸乙烯酯含量低(质量分数低于0. 4) 、支化度低而结晶度高的共聚物,属于塑料,广泛用于热熔胶和制鞋业。
EVM 是乙酸乙烯酯含量高(质量分数为0. 4～0. 8) 、支化度高的无定形共聚物,属于橡胶,通过合理配合可获得性能优良的硫化胶。
EVM 的主链是饱和结构,化学稳定性好,因此其具有优异的耐热、耐臭氧和耐候性能。
乙酸乙烯酯侧链的引入既赋予EVM一定的耐油性能,同时破坏了主链的规整性,因此其具有良好的低温柔顺性。
主链中非极性亚甲基结构赋予EVM 良好的低温耐屈挠和耐极性溶剂性能。
EVM 主要由朗盛公司生产,商品名为Leva2pren (乙华平) ,主要牌号及指标如表9 所示。
EVM 具有一系列优点。
(1) 耐热老化性能优异,可在150 ℃下长期使用,最高工作温度可达175 ℃,在175 ℃下老化70 h 甚至168 h 后,强伸性能保持率相当高。
EVM 的耐热老化性能优于氢化丁腈橡胶( HN2BR) 和EPDM(见表10) 。
(2) 阻燃性能优异,无卤阻燃EVM 胶料的氧指数可达38～42 ,且燃烧发烟量低,腐蚀性轻微,燃烧气体无毒。
(3) 耐油性能良好,耐油性能相当于丙烯腈质量分数为0. 26～0. 34 的NBR。
(4) 耐天候老化性能仅次于EPDM。
EVM 的缺点是耐水性差,粘度低,加工时易粘辊,且只能采用过氧化物硫化。
EVM 的配方设计要点如下：
(1) 采用过氧化物硫化体系,硫化剂DCP 用量为2～3 份,助交联剂( TAC 或TAIC) 用量为1～3 份。
当硫化剂DCP 和助交联剂TAIC 的用量约为2 份时,EVM 的拉伸强度高,压缩永久变形小,综合性能良好。
(2) EVM 的抗水解性能较差,需加入抗水解剂。
有效的抗水解剂是聚碳酸二亚胺,如德国莱茵化学公司的Rhengran P-50 或国产的PCD ,通常抗水解剂Rhengran P-50 用量为3 份。
未加抗水解剂的EVM 在80 ℃热水中浸泡8 h 后,100 %定伸应力迅速降低,仅为浸泡前的25 % ,拉断伸长率迅速增大,为浸泡前的1. 48 倍;加入3份抗水解剂Rhengran P-50 后,EVM 的拉伸
性能变化较小。
(3) 采用防老剂RD 的EVM 硫化胶耐热老化性能最佳,若将防老剂RD 与抗水解剂RhengranP-50 并用,EVM 硫化胶兼具良好的抗水解和耐热老化性能。
(4) 增塑剂宜采用DOS (癸二酸二辛酯) ,可兼顾高低温用途,与增塑剂TOTM(偏苯三酸三辛酯) 并用效果更好。
聚酯增塑剂可赋予EVM优良的耐热性能。
(5) EVM 的粘度较低,混炼时易粘辊,应加入硬脂酸或硬脂酸/ 硬脂酸钙(或硬脂酸锌) ,此外还要加入适量的聚乙烯蜡。
但表9 中牌号带有VP KA 的EVM 门尼粘度较高,与其它常用SR相当,混炼时不易粘辊,目前应用最多的是Levapren VP KA8784 。
EVM 在电缆和汽车配件领域应用前景广阔。
电缆方面主要用于低烟无卤阻燃电缆护套、交联聚乙烯电缆用易剥离半导体电屏蔽层。
汽车配件方面主要用于密封件、注射模压件、尾气胶管和动力转向胶管等。
EVM 可与氯化聚乙烯橡胶(CM) 、EPDM、NBR、MVQ 和HNBR 等并用,其中与HNBR 并用实用意义较大。
HNBR 与EVM 并用,可在保持足够强度和耐油性能的前提下,改善胶料流动性,提高耐热性能,降低成本。
HNBR/ EVM 并用胶可用于耐高温(150 ℃) 油封。
HNBR/ EVM并用胶的性能如表11 所示。
（带图完整版见附件）。
