瓦楞纸箱基础知识讲解共46页
瓦楞纸箱基本知识
瓦通纸箱类基本知识资料１．概述瓦楞纸箱是一种比较理想的包装容器;他具有轻便、牢固、减振及适合机械化生产的特点;多年来一直使用于运输包装和销售包装;瓦楞纸箱以其精美的外观和内在优良质量赢得了市场;它除了保护商品、便于仓储、运输这外,还起到美化商品,宣传商品的作用;尤其当今世界各个国家都非常重视环境保护的情况下,瓦楞纸箱具有回收再利用的优点,它利于环保,利于装卸运输,利于节约木材等;2.材料⑴瓦楞原纸和箱板纸: 制作瓦楞纸板所用原纸有面纸和芯纸两种: ①制作瓦楞纸板中波纹的纸称作“芯纸”；②用于两面时的纸称作“面纸”或“里纸”;在生产瓦楞纸箱时一般采用低克重的纸做芯纸,高克重的纸做面纸或里纸⑵瓦楞的形状：通常使用的瓦楞有U型和V型两种;U型瓦-------楞顶是圆的,它的结构富有弹性,压时手感柔软,在弹性变形范围内具有很强的弹性恢复力;U型瓦楞的使用寿命比V型楞长,U型楞有利于提高机械粘合速度,粘合后瓦楞纸变化小,缺点是粘合剂用量大;V 型瓦楞一整个楞由直线组合而成;所生产的瓦楞纸板坚硬,其平面压力强度比U 型瓦楞纸板高,粘合剂用量较U型楞少；缺点是生产的瓦楞纸板一旦受力超过弹性极限就完全丧失恢复力,瓦楞辊制造工艺复杂,经常发生楞顶断裂,瓦楞辊磨损较U 型楞快根据U、V型瓦楞的优点,一种介于他们之间的“UV”型瓦楞应运而生,这种形状的瓦楞弥补了U型楞和V型楞的缺点;二.纸类纸的认识指基重为200-250gsm牛咭gsm为g/m2的缩写A: 指基重为140-199gsm牛咭；B: 指基重为105-139gsm牛咭；C: 指基重为110-180gsm的挂面；W：指白牛咭或普通白咭；白牛咭基重为135-185gsm；普通白咭基重为150-180gsm,3或9：指芯纸基重为85g-180g加强芯,普通芯,特别芯;加强正牛：习称美牛,到少含有70﹪之木浆加工而成之原纸；正牛：其机械强度僅次於美牛的牛咭原纸：使用木,草,废纸,或其它可加工成纸张的物品,原纸主要用於加工瓦楞纸板,瓦楞纸箱,内卡纸等．加强芯纸：习称加强芯,至少含有70﹪之木浆加工而成之原纸；原纸定级：主要是根据耐破度,环压强度对原纸进行分级而订．环保纸：使用100﹪的回收物品加工而成的原纸.三.坑型的认识A坑: 每30公分长之瓦楞糟数为36±3.这用作褥垫及体积易碎及幼细之物品.能提供出色的挺度及抗碎力.单位长度内瓦楞数量最少,瓦楞最高,用于轻质产品包装时缓冲力得大, 所以应用最普遍.B坑: 每30公分长之瓦楞糟数为51±3,由於芯纸与裱面纸有较多接触点及支持点,表面较挺硕和扁平,这用於高质素之印及轧纸．单位长度内瓦楞数量最多,瓦楞最低,其性能同Ａ型楞相反,用Ｂ型楞纸板制作的瓦楞纸箱能承受较大平面压力,适合作罐头和瓶类的包装;Ｃ坑：每３０公分长之瓦楞糟数为40±3能提供好的褥垫,堆积及印刷效果．单位长度内瓦楞数量及楞高介于Ａ型和Ｂ型之间,性能也介于两者之间,它起源于第二次世界大战期间,是由美国为运送军用物资而设计制造的;Ｅ坑：每３０公分长之瓦楞糟数为95±5,提供极佳的抗碎力和非常平滑的表面,以增强高素印刷效果．纤幼的纸板有助減少纸箱体积及节省储存地方．Ｆ坑：最新槽型,厚度僅约为Ｅ型糟约为125±3．是瓦楞行业的新增市场．原意是減低包装的纤维成份．根据每种楞型的特点可以两种或三种楞组合在一起形成单坑三层纸板、双坑五层纸板、三坑七层纸板; 例如,B楞、BC楞、BCB楞、三、物理性能常见的抗压能力,耐破度,边压强度瓦楞纸板简介纸板箱识别:纸度：一般：29,31,33,35,37,39,41,43,45,47,49,51,53,55,57……表示面纸,B 纸质表示坑纸,M 纸质芯纸 表示底纸,B 纸质表示面纸,B 纸质表示坑纸,M 纸质芯纸 表示中纸,M 纸质芯纸 表示坑纸,M 纸质芯纸 表示面纸,B 纸质 B 三 B表示面纸,B 纸质表示坑纸,M 纸质芯纸 表示中纸,M 纸质芯纸 表示坑纸,M 纸质芯纸 表示中纸,M 纸质芯纸表示坑纸,M纸质芯纸表示面纸,B纸质特别注意1．没说明坑形,单坑为B坑,双坑为BC坑,三坑为BCB坑;2．对纸质有不同要求时,要拆开对应表示;3．对坑形有不同要求时,要对应说明坑形;1K = A表示250GK纸做面纸;表示2张115G芯纸做BC,1张115G芯纸做中隔;表示175GA纸做底纸;2K 3 3 5 AEC括弧内之坑形,第三1个E坑向面纸,第2个C坑向底纸表示250GK纸做面纸;表示115G芯纸做E坑;表示152G芯纸做中隔;表示150G芯纸做C坑;表示175GA纸做底纸;3K 3 3 5 ACE括弧内之坑形,第1个C坑向面纸,第2个E坑向底纸表示250GK纸做面纸;表示112G芯纸做C坑;表示112G芯纸做中隔;表示150G芯纸做E坑;表示175GA纸做底纸一、瓦楞纸板种类1、单面瓦楞纸板见坑纸板单面瓦楞纸板是以一成形之瓦楞芯纸贴合于表面纸板上制成. 主要用于卷绕产品,或作为纸箱内内容物之缓冲保护材,并可依强度之要求,采用各种等级之面纸,此种纸板具有折弯之性能但仅能与瓦楞平行之方向折弯,不适合作为装运之纸箱;2、三层单坑瓦楞纸板双面楞纸板此类纸板是在瓦楞芯纸之上下面均贴有表面纸板,多用于制造瓦楞纸箱,其张力强度大于同重量之其它纸板,此型瓦楞纸板也具有较大之刚性,用于包装时,尚具有理想之缓冲防震性能目前世界上约有90﹪以上之瓦楞纸箱,均由此纸板制成,我国则以双层瓦楞纸箱为主;3、五层双坑瓦楞纸板此类纸板是由两张单面瓦楞纸板贴合,再与第三张裱面纸板贴合,其结构包含三层裱面纸板、两层瓦楞,双层瓦楞纸板以A瓦楞和B瓦楞组合而成者,称为AB瓦楞纸板,除此之外,亦可以与A-C、B-C、A-E、B-E等组合,但我们公司A、C、E在同一组车上,固只能组成A-B、B-C、B-E坑型纸板,双层瓦楞纸板强度较单层瓦楞纸板高,因此,都使用于装载较重之货物;4、七层三坑瓦楞纸板此类纸板由三种单面瓦楞纸板、外加一张裱面纸板贴合而成,这种结构包含四张裱面纸板、三张瓦楞芯纸,三层瓦楞纸板具有高度之耐压性与耐冲击强度,重量在100公斤以上的产品,均已逐渐采用此类纸箱,以取代木箱包装;一般组合BAB、BCB. CAC、EBA、BAA等,现在最普通使用以AAA为主,但我们公司只能做BAB、BCB、BEB;纸箱的认识常见箱形与盒形．卡：一驳箱即三刀一角：一张纸板做成的．两驳箱即一刀一角：两张纸板做成的一般长＋宽＞47英寸以上可以做两驳箱．长＋宽＜47英寸以下可以做一驳箱．普通纸箱:半翼箱,全翼箱．天地盒,啤箱：平卡．刀卡, 线卡, 啤卡啤盒：二、纸箱尺寸量度1、内径：理论上：长=压线尺寸-两张纸厚度,宽=压线尺寸-两张纸厚度,高=压线尺寸-3张纸板厚度；2、外径：也就是压线尺寸；3、成型后之外尺寸装柜尺寸：长=压线尺寸+一张纸板厚度,宽=压线尺寸+撞口,高=压线尺寸+两张纸板厚度：4、内径转化成外径：理论单坑B坑：长+6MM、宽+6MM、高+9MM；双坑B、C坑：长+12MM、宽+12MM、高+18MM；三坑B、C;B坑：长+18MM、宽+18MM、高+27MM；保证章:保证章资料：■Name and location生产商名称及地点；■BurstLb/in2orECTLb/in, 耐破及边压；■Combination Weight of FacingsLb/MSQFT,纸板基重；lkg/cm2=14.2Lbs/in2,构成裱面纸板最小重量,单层瓦楞纸箱是面、底裱面基重之和,双层及三层瓦楞纸箱时,则包括各中间纸板基重之和;■Size Linitln=L+W+H之和尺寸限制；最大容量为纸箱内部长+宽+高之和,而宽和高应近于长度的一半．■Gross WeightLbs毛重;BMCsingle 纸Wall 单坑Lbs 毛量SizeLinitin尺寸Min conb wt FacingsLbs/M 最少纸板基重BurstingTestLbs/耐破度ECTLbs/ln边压20 40 52254 125 23 35 50 66322 150 26 50 60 75366 175 29 65 75 84410 200 3280 85 111542 250 40 95 95 138674 275 44 120 105 180879 350 55 BMCDouble Wall 双坑Lbs 毛量SizeLinitin尺寸Min conb wt FacingsLbs/M 最少纸板基重BurstingTestLbs/耐破度ECTLbs/ln边压80 85 92449 200 42 100 95 110537 275 48 120 105 126615 350 51 140 110 180879 400 61 160 115 2221084 500 71 180 120 2701318 600 82 BMCTriple Wall三坑Lbs 毛量SizeLinitin尺寸Min conb wt FacingsLbs/M 最少纸板基重BurstingTestLbs/耐破度ECTLbs/ln边压240 110 168820 700 67 260 115 2221084 900 80 280 120 2641289 1100 90 300 125 3601758 1300 112单位换算符号米厘米毫米英尺英寸千平方英寸港币人民币M CM MM ft inch Hk$ ￥换算：１米＝英尺1英寸=厘米＝毫米1英尺=12英寸1厘米=英寸1英寸=8分1英尺=厘米1平方米＝1550平方英寸1千平方英寸=平方米用料及计价公式：品名箱型用料及张数计价普通箱二驳箱宽+高×长+宽+条位2张长+宽+2×宽+高+1 ×2×单价÷1000一驳箱宽+高×长+宽×2+条位1张半翼箱二驳箱1/2宽+高×长+宽+条位2张长+宽+2×1/2宽+高+1 ×2×单价÷1000一驳箱1/2宽+高×长+宽+2条位1张全翼箱二驳箱2宽+高×长+宽+条位2张长+宽+2×2宽+高+1 ×2×单价÷1000一驳箱2宽+高×长+宽+2条位1张>胶版费计算成本：长＋１Ｘ宽＋１Ｘ单价>刀模费计算成本：长＋１Ｘ宽＋１Ｘ单价０．２最低价：５０元>水墨费计算成本：实际印刷面积Ｘ20kg／3500000＂Ｘ水墨单价／kg 最低价：６ＫＧ上机> 钉线成本：20kg箱的单价／564000次Ｘ钉次>纸箱订纸板时特别要注意加试机品及损耗,一般为10‰,少于100个就为3-5个试机品.。
瓦楞纸箱基本知识

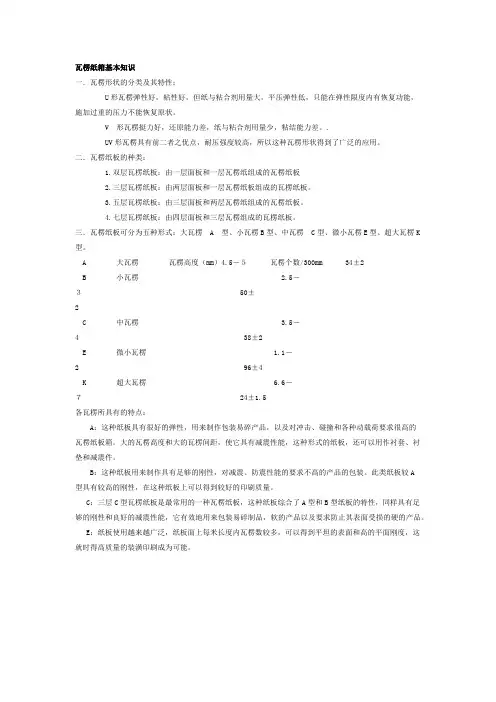

瓦楞纸箱基本知识一．瓦楞形状的分类及其特性：U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。
V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。
.UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。
二．瓦楞纸板的种类：1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。
3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。
4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。
三．瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞 C型、微小瓦楞E型、超大瓦楞K型。
A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞 2.5－３ 50±2C 中瓦楞 3.5－4 38±2E 微小瓦楞 1.1－2 96±4K 超大瓦楞 6.6－７ 24±1.5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。
大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。
B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。
此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。
C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。
E：纸板使用越来越广泛，纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。
瓦楞纸箱基本知识讲解
瓦楞纸板的构成瓦楞纸板始于１８世纪末，１９世纪初因其量轻而且价格便宜，用途广泛，制作简易，且能回收甚至重复利用，使它的应用有了显著的增长。
到２０世纪初，已获得为各种各样的商品制作包装而全面的普级、推广和应用。
由于使用瓦楞纸板制成的包装容器对美化和保护内装商品有其独特的性能和优点，因此，在与多种包装材料的竞争中获得了极大的成功。
成为迄今为止长用不衰并呈现迅猛发展的制作包装容器的主要材料之一。
瓦楞纸板是由面纸、里纸、芯纸和加工成波形瓦楞的瓦楞纸通过粘合而成。
根据商品包装的需求，瓦楞纸板可以加工成单面瓦楞纸板、三层瓦楞纸板、五层、七层、十一层等瓦楞纸板（如图一、图二、图三）。
单面瓦楞纸板一般用作商品包装的贴衬保护层或制作轻便的卡格、垫板以保护商品在贮存的运输过程中的震动或冲撞，三层和五层瓦楞纸板在制作瓦楞纸箱中是党用的。
许多商品的包装通过三层或五层瓦楞纸板进行恰恰相反当而精美的包装，在瓦楞纸箱或瓦楞纸盒的表面印制靓丽多彩的图形和画面，不但保护了内在的商品，而且宣传和美化了内在的商品。
目前，许多三层或五层瓦楞纸板制作的瓦楞纸箱或瓦楞纸盒已堂而皇之的直接上了销售柜台，成了销售包装。
七层或十一层瓦楞纸板主要为机电、烤烟、家俱、摩托车、大型家电等制作包装箱。
在特定的商品中，可以用这种瓦楞纸板组合制成内、外套箱，便于制作，便于商品的盛装、仓储和运输。
近年来，根据环保的需要和国家相关政策的要求，这类瓦楞纸板制作的商品包装，有逐渐取代木箱包装的趋势。
瓦楞纸板的楞形和波形型状一、瓦楞纸板的楞形不同波纹形状的瓦楞，粘结成的瓦楞纸板的功能也有所不同。
即使使用同样质量的面纸和里纸，由于楞形的差异，构成的瓦楞纸板的性能也有一定区别。
目前国际上通用的瓦楞楞形分为四种，它们分别是Ａ型楞、Ｃ型楞、Ｂ型楞和Ｅ型楞。
它们的技术指标和要求见表一。
Ａ型楞制成的瓦楞纸板具有较好的缓冲性，富有一定的弹性，Ｃ型楞较Ａ型楞次之。
但挺度和抗冲击性优于Ａ型楞；Ｂ型楞排列密度大，制成的瓦楞纸板表面平整，承压力高，适于印刷；Ｅ型楞由于薄而密，更呈现了它的刚强度。
瓦楞纸箱基础知识.
瓦楞纸板概述第一节瓦楞纸板基础知识一、出口产品包装用瓦楞纸板（GB5034-85）1 术语1.1 瓦楞纸板由箱板纸和通过瓦楞辊加工成波形的瓦楞纸粘合而成的板状物.1.2 单瓦楞纸板由两层箱板纸（我们称为面纸和里纸）和一层瓦楞纸（我们也称芯纸）加工而成的瓦楞纸板。
1.3 双瓦楞纸板由两层箱板纸（我们称为面纸和里纸）、两层瓦楞纸（我们也称芯纸）和一层夹芯（我们也称中纸）加工而成的瓦楞纸板。
2 技术要求2.1 种类按照瓦楞纸板的物理强度，将单瓦楞纸板和双瓦楞纸板分别分为4种，见表1。
表1注：①水分是指瓦楞纸板离机后30-60min时的水分。
②表1不包括B型单瓦楞纸板和B/B型双瓦楞纸板。
③各项指标均按本标准附录A中规定的方法进行测试。
2.2 材料2.2.1 加工瓦楞纸板使用的箱板纸，必须符合表2的技术要求。
表22.2.2 加工瓦楞板使用的瓦楞原纸,必须符合表3的技术要求。
表3备注：实际测量纸张的实际厚度（挂面纸）：235g/m2 T=0.2925mm 231g/m2 T=0.3010mm 233g/m2 T=0.17mm2.2.3 加工瓦楞纸板使用淀粉粘合剂或使用具有同等粘合效果的其他粘合剂，不得使用硅酸钠。
2.3 楞型瓦楞楞型采用表4所列的3种。
表42.4.1 瓦楞纸板粘合牢固，瓦楞规整，无脏污、裂纹、折痕等有碍使用的缺点。
物理强度和水分含量必须符合表1的规定。
2.4.2 在每1m的单张瓦楞纸板上，不得有大于20mm的曲翘。
2.4.3 单瓦楞纸板的厚度，不能低于表4规定的相应瓦楞高度的上限数值，双瓦楞纸板的厚度，不能低于相应两种瓦楞高度的上限数值之和。
2.4.4 瓦楞纸板的规格尺寸要符合订货合同的规定。
纸板两端不粘合部分及不整齐部分不大于8mm。
3 验收规则3.1 瓦楞纸板应成批交货。
生产厂保证出厂的瓦楞纸板符合本标准的规定，并出具合格证。
3.2 需方按本标准进行验收。
当发现某项指标不符合本标准要求时，可对不合格的指标进行复验。
瓦楞纸箱基本知识培训
原纸的介绍
4、瓦楞原纸 1）半化学浆瓦楞原纸：使用半化学纸浆制成瓦楞原纸 特点：其撕裂强度低，但韧度甚大 2）普通瓦楞原纸：是以废纸制成者，再次则以稻草低级废纸所制成 性能比半化学浆的瓦楞原纸差
原纸的介绍
试验样品处理：在温度23℃，相对湿度50%，环境下存放24h
定量（克重）：单位面积的重量。（g/m2 ） 厚度：(mm) 紧度：定量与厚度的比值即为紧度。（g/m3) 耐破度：一定面积的纸在匀速加压直至破裂时所能承受的最大压力。（Pa） 耐折度：是指受一定张力，经受一定角度来回折叠直至断裂时的次数。 环压强度：环形试样平行受压至压溃时的压力。（N/m)
中心盘，可适应不同的试样厚度。
原纸环压试验专用中心盘
微电脑程控压缩强度试验仪
原纸的介绍
试验 １、准备：测量原纸的定量和厚度，选择试样厚度检测的准确性，也与环压强度的检测结果相关。因为 试样的厚度不同，检测环压强度所采用的托盘芯直径也不同。 ２、取样：用原纸环压试验专用取样器取10片进行检测； 3、其中5片正面朝外进行检测，另外5片反面朝外装入环形托盘中分别进行检测，将10片检测的环压强 度值，求出一个平均值供作换算用。 环压强度和环压指数的换算公式： 环压强度：R=F/152 式中：R表示环压强度，单位kN/m； F是试样压溃时读取的力值，单位N； 152是试样的长度，单位mm。 环压指数：Rd=1000R/W 式中：Rd表示 环压指数，单位N·m/g； R表示环压强度，单位kN/m； W是试样的定量，单位g/m2(m的平方)
定量取样器 产品用途： 该仪器适用于各种纸张定量测定标准试样的取样,取样面积：100cm2。 使用操作： 1. 将仪器放于平稳牢固的工作台合适位置上。 2. 将纸张平展的放在底盘中央位置上，左手按住支梁，防止按下压杆时取样器 向前翘起。 慢慢按下压杆，便可完成一次取样，所取试样落入滑槽中，并从 由滑槽从侧面滑出。 3. 缓慢松开压杆，上冲刀恢复到起始位置。取出试样进行相应的试验即可。
瓦楞纸箱基本知识

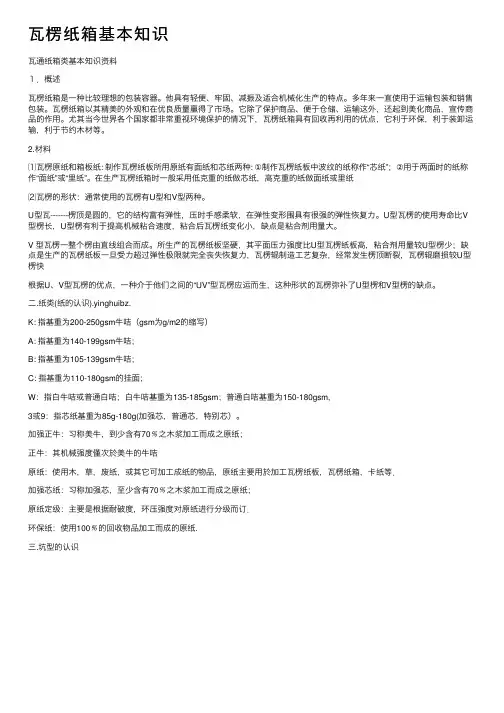

⽡楞纸箱基本知识⽡通纸箱类基本知识资料１．概述⽡楞纸箱是⼀种⽐较理想的包装容器。
他具有轻便、牢固、减振及适合机械化⽣产的特点。
多年来⼀直使⽤于运输包装和销售包装。
⽡楞纸箱以其精美的外观和在优良质量赢得了市场。
它除了保护商品、便于仓储、运输这外，还起到美化商品，宣传商品的作⽤。
尤其当今世界各个国家都⾮常重视环境保护的情况下，⽡楞纸箱具有回收再利⽤的优点，它利于环保，利于装卸运输，利于节约⽊材等。
2.材料⑴⽡楞原纸和箱板纸: 制作⽡楞纸板所⽤原纸有⾯纸和芯纸两种: ①制作⽡楞纸板中波纹的纸称作“芯纸”；②⽤于两⾯时的纸称作“⾯纸”或“⾥纸”。
在⽣产⽡楞纸箱时⼀般采⽤低克重的纸做芯纸，⾼克重的纸做⾯纸或⾥纸⑵⽡楞的形状：通常使⽤的⽡楞有U型和V型两种。
U型⽡-------楞顶是圆的，它的结构富有弹性，压时⼿感柔软，在弹性变形围具有很强的弹性恢复⼒。
U型⽡楞的使⽤寿命⽐V 型楞长，U型楞有利于提⾼机械粘合速度，粘合后⽡楞纸变化⼩，缺点是粘合剂⽤量⼤。
V 型⽡楞⼀整个楞由直线组合⽽成。
所⽣产的⽡楞纸板坚硬，其平⾯压⼒强度⽐U型⽡楞纸板⾼，粘合剂⽤量较U型楞少；缺点是⽣产的⽡楞纸板⼀旦受⼒超过弹性极限就完全丧失恢复⼒，⽡楞辊制造⼯艺复杂，经常发⽣楞顶断裂，⽡楞辊磨损较U型楞快根据U、V型⽡楞的优点，⼀种介于他们之间的“UV”型⽡楞应运⽽⽣，这种形状的⽡楞弥补了U型楞和V型楞的缺点。
⼆.纸类(纸的认识).yinghuibz.K: 指基重为200-250gsm⽜咭（gsm为g/m2的缩写）A: 指基重为140-199gsm⽜咭；B: 指基重为105-139gsm⽜咭；C: 指基重为110-180gsm的挂⾯；W：指⽩⽜咭或普通⽩咭；⽩⽜咭基重为135-185gsm；普通⽩咭基重为150-180gsm,3或9：指芯纸基重为85g-180g(加强芯，普通芯，特别芯）。
加强正⽜：习称美⽜，到少含有70﹪之⽊浆加⼯⽽成之原纸；正⽜：其机械强度僅次於美⽜的⽜咭原纸：使⽤⽊，草，废纸，或其它可加⼯成纸的物品，原纸主要⽤於加⼯⽡楞纸板，⽡楞纸箱，卡纸等．加强芯纸：习称加强芯，⾄少含有70﹪之⽊浆加⼯⽽成之原纸；原纸定级：主要是根据耐破度，环压强度对原纸进⾏分级⽽订．环保纸：使⽤100﹪的回收物品加⼯⽽成的原纸.三.坑型的认识A坑: 每30公分长之⽡楞糟数为36±3.这⽤作褥垫及体积易碎及幼细之物品.能提供出⾊的挺度及抗碎⼒.单位长度⽡楞数量最少,⽡楞最⾼,⽤于轻质产品包装时缓冲⼒得⼤, 所以应⽤最普遍.B坑: 每30公分长之⽡楞糟数为51±3,由於芯纸与裱⾯纸有较多接触点及⽀持点,表⾯较挺硕和扁平，这⽤於⾼质素之印及轧纸．单位长度⽡楞数量最多，⽡楞最低，其性能同Ａ型楞相反，⽤Ｂ型楞纸板制作的⽡楞纸箱能承受较⼤平⾯压⼒，适合作罐头和瓶类的包装。
瓦楞纸箱基本知识
瓦楞纸箱基本知识The Standardization Office was revised on the afternoon of December 13, 2020瓦通纸箱类基本知识资料１．概述瓦楞纸箱是一种比较理想的包装容器。
他具有轻便、牢固、减振及适合机械化生产的特点。
多年来一直使用于运输包装和销售包装。
瓦楞纸箱以其精美的外观和内在优良质量赢得了市场。
它除了保护商品、便于仓储、运输这外，还起到美化商品，宣传商品的作用。
尤其当今世界各个国家都非常重视环境保护的情况下，瓦楞纸箱具有回收再利用的优点，它利于环保，利于装卸运输，利于节约木材等。
2.材料⑴瓦楞原纸和箱板纸: 制作瓦楞纸板所用原纸有面纸和芯纸两种: ①制作瓦楞纸板中波纹的纸称作“芯纸”；②用于两面时的纸称作“面纸”或“里纸”。
在生产瓦楞纸箱时一般采用低克重的纸做芯纸，高克重的纸做面纸或里纸⑵瓦楞的形状：通常使用的瓦楞有U型和V型两种。
U型瓦-------楞顶是圆的，它的结构富有弹性，压时手感柔软，在弹性变形范围内具有很强的弹性恢复力。
U型瓦楞的使用寿命比V型楞长，U型楞有利于提高机械粘合速度，粘合后瓦楞纸变化小，缺点是粘合剂用量大。
V 型瓦楞一整个楞由直线组合而成。
所生产的瓦楞纸板坚硬，其平面压力强度比U型瓦楞纸板高，粘合剂用量较U型楞少；缺点是生产的瓦楞纸板一旦受力超过弹性极限就完全丧失恢复力，瓦楞辊制造工艺复杂，经常发生楞顶断裂，瓦楞辊磨损较U型楞快根据U、V型瓦楞的优点，一种介于他们之间的“UV”型瓦楞应运而生，这种形状的瓦楞弥补了U型楞和V型楞的缺点。
二.纸类(纸的认识) 指基重为200-250gsm牛咭（gsm为g/m2的缩写）A: 指基重为140-199gsm牛咭；B: 指基重为105-139gsm牛咭；C: 指基重为110-180gsm的挂面；W：指白牛咭或普通白咭；白牛咭基重为135-185gsm；普通白咭基重为150-180gsm,3或9：指芯纸基重为85g-180g(加强芯，普通芯，特别芯）。
瓦楞纸箱基础知识讲义
水份是紙或紙板的另一重要物理性能指標,是指紙或紙板在規定的溫度 (100±2)ºC下,烘幹至恆重時所減少的質量佔烘幹前試樣質量的比重,以%來表示. 一般水份保持在9%±2之間是比較合適的。
1.3瓦楞原紙和箱板紙的物理性能
5、環壓強度 環壓強度是指將規格12.7x152mm的試樣插入一試樣座內,形成圓環形,然後在
1.3瓦楞原紙和箱板紙的物理性能
7、耐破強度 耐破強度是指紙或紙板在單位面積上所承受的均勻增加的最大壓力值,以液壓力或氣
壓力表示.瓦楞紙板的耐破強度主要取決於箱紙板(瓦楞紙板的面紙和裡紙)的耐破強度.
1、橡膠膜 2、瓦楞紙
耐破強度测试示意图 8、耐折度
耐折度是指紙或紙板在一定張力下所能承受的往復折疊一定角度的次數,用次表示.
3.3瓦楞纸箱生产設備
測試項目
破裂強度 抗壓強度 跌落測試
3.4紙箱重要測試項目
測試設備
測試的重要性
瓦楞紙板在使用時會受到與耐破強度測 試時相似的應力，所以耐破強度是衡量 瓦楞紙板質量的一項重要指標
抗壓強度是瓦楞紙箱的一個至關重要的 性能指標，強度過低使保護商品的功能 喪失
將包裝商品後的紙箱按不同姿態從規定 高度跌落，檢驗達一定測試次數後紙箱 內商品的狀態
牛皮箱板紙
俗稱牛皮卡紙，配漿中硫酸鹽木漿佔80%以上、且正反面色澤相近的 箱板紙
箱板紙向低定量方向發展，從原標準的200~530 g/m2調整為125~360 g/m2，常用 的箱板紙有K、A、B紙。
1.3瓦楞原紙和箱板紙的物理性能
1、定量 定量是紙和紙板最基本的一項性能指標,是指在一定的溫濕度條件下紙或紙
大綱
一、瓦楞紙板常用原紙及性能 1.瓦楞紙板的基本結構 2.瓦楞紙板常用原紙分類 3.瓦楞原紙和箱紙板的物理性能
瓦楞纸箱基本知识培训教学内容
中心盘，可适应不同的试样厚度。
原纸环压试验专用中心盘
微电脑程控压缩强度试验仪
原纸的介绍
试验 １、准备：测量原纸的定量和厚度，选择试样厚度检测的准确性，也与环压强度的检测结果相关。因为 试样的厚度不同，检测环压强度所采用的托盘芯直径也不同。 ２、取样：用原纸环压试验专用取样器取10片进行检测； 3、其中5片正面朝外进行检测，另外5片反面朝外装入环形托盘中分别进行检测，将10片检测的环压强 度值，求出一个平均值供作换算用。 环压强度和环压指数的换算公式： 环压强度：R=F/152 式中：R表示环压强度，单位kN/m； F是试样压溃时读取的力值，单位N； 152是试样的长度，单位mm。 环压指数：Rd=1000R/W 式中：Rd表示 环压指数，单位N·m/g； R表示环压强度，单位kN/m； W是试样的定量，单位g/m2(m的平方)
瓦楞纸箱知识
一、原纸介绍 二、瓦楞纸板介绍 三、瓦楞纸箱设计 四、瓦楞纸箱生产
原纸的介绍
原纸的介绍
1、瓦楞纸板的构成 2、箱板纸 3、瓦楞原纸 4、原纸试验
原纸的介绍
1、牛皮纸、牛皮挂面纸
为制造瓦楞纸板的面、里及部分中层为目的的裱面箱板纸，包括牛皮纸、牛 皮挂面纸及挂面纸等 牛皮纸（Kraft papers）：用硫酸盐化学浆配比生产的高强度的纸。 牛皮挂面纸板（Kraftliner）：面浆使用硫酸盐针叶木浆，芯浆可以使用一 些其他成本较低的浆料，如稻麦草浆、废纸浆等制成的纸。 挂面纸板（ Testliner ）：大部分是利用回收纤维生产，有时挂一层牛皮 浆。 。 （1）具有较高的耐破强度 （2）具有较高的环压强度 （3）表面洁净平滑、可供多色印刷 （4）具有较高的紧度、撕裂强度、耐折强度
W---纸的定量，g/cห้องสมุดไป่ตู้2 d---纸的厚度，um
瓦楞纸箱基本知识
瓦楞纸箱基本知识一．瓦楞形状的分类及其特性：U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度有恢复功能，施加过重的压力不能恢复原状。
V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。
. UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。
二．瓦楞纸板的种类：1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。
3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。
4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。
三．瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞 C型、微小瓦楞E型、超大瓦楞K型。
A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞 2.5－３ 50±2C 中瓦楞 3.5－4 38±2 E 微小瓦楞 1.1－2 96±4 K 超大瓦楞 6.6－７24±1.5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。
大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。
B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。
此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。
C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。
E：纸板使用越来越广泛，纸板面上每米长度瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。
包装纸箱的定检验标准：一．感官指标：1．刷麦须符合公司设计策划要求。
2．钉合瓦楞纸箱使用带有镀层的低碳钢遍丝，遍丝不应有锈斑、剥落、龟裂或其他使用上的缺陷。
瓦楞纸箱知识讲座
等 6、瓦楞纸箱可以设计或不同形状良好的外观造型，能起
宣传商品和促销作用 7、瓦楞纸箱外层可与各种覆盖物结合后起各种作用，可
扩大包装范围（如防潮剂、铳金瓦楞纸箱的形成（瓦楞原纸－瓦楞纸－瓦楞纸 板－瓦楞纸箱） 瓦楞纸箱的设计是非常科学的，瓦楞的形状是 通过力学计算和试验产生的，一般分为U形、V 形、UV结合形三种。 V形瓦楞在加压的初期歪斜度较少，但超过最 高值后迅速破坏，加上楞峰面积小，施胶量也 小，粘合强度相对较低；U形瓦楞能吸收的能 量较高，在压力消失后能恢复原状，富有弹性， 但抗压强度不高，施胶面积大，能增加粘合强 度，根据两种楞形的优点和缺点，所以产生了 UV结合形，既富有弹性，又提高抗压强度和粘 合强度。
含水率13％以上； 7、承载压力方向大影响； 8、与箱面印刷有关；
印刷后比不印刷降低10％－20％，印刷压力使瓦楞被压溃； 印刷时不但受印版压碎作用，油墨对纸面浸湿也受影响； 印刷面积、色数、位置有关； 9、与堆码有关； 10、与开挖手有关，开在中间影响较小； 11、与内装物品有关；
九、瓦楞纸箱尺寸设计
38±2 3.5－4.0
96±4 1.1－2.0
131±8 0.7－0.9
150±8 0.5－0.65
五、制造瓦楞纸箱的原纸
1、原纸外观要求
a、表面平整、无破损、无明显的毯印，筒边整 齐； b、卷筒纸筒芯不许有瘪芯现象，每卷纸断头不 超过3个； c、纸张表面颜色一致，不许有露底现象； d、纸板未经外力作用不许有分层现象，不得有 褶皱、烂疤、裂口、洞眼等现象； e、纸板的定量不得超过规定允许误差±5％；
七、抗压强度制作计算(续二)
双瓦楞纸箱凯里卡特常数值
瓦楞纸箱讲座
三、瓦楞纸板原纸（2）
深圳地区所用的进口瓦楞原纸大多从澳大 利亚、荷兰、印尼、韩国、德国、台湾和 香港等地进口。 深圳地区所用瓦楞原纸的定量以112g/m2为 主，香港、深圳地区瓦楞原纸的代号为F或 3（B瓦楞或C瓦楞时）或9（E瓦楞时）， 也有用127g/m2和160g/m2的。
三、瓦楞纸板原纸（3）
五、瓦楞纸箱（11）
瓦楞纸板的边压强度 1 kg/cm=980.665 N/m=5.06 lb/in 1 N/m=0.0010197 kg/cm=0.00571 lb/in 1 lb/in=0.1786 kg/cm=175.12 N/m
瓦楞纸板的戳穿强度 1 kg·cm=0.0980665 J=0.8681 lb·in 1 J=10.19716 kg·cm=8.852 lb·in 1 lb·in=1.152 kg·cm=0.113 J
瓦楞纸箱讲座
讲座内容
一、瓦楞纸板生产工艺 二、瓦楞纸箱生产工艺 三、瓦楞纸板原纸
1.瓦楞原纸 四、瓦楞纸板
1.瓦楞的形状 3.瓦楞纸板的种类 五、瓦楞纸箱 1.瓦楞纸箱的箱型 3.瓦楞纸箱的接受标准
2.箱纸板 2.瓦楞的楞型
2.瓦楞纸箱材质的测试项目 4.瓦楞纸箱的抗压力
一、 瓦楞纸板生产工艺
二、 瓦楞纸箱生产工艺
三、瓦楞纸板原纸（5）
B纸：牛皮箱纸板，定量为126g/m2； S纸：单面牛皮挂面箱纸板，定量为310g/m2； T纸：单面牛皮挂面箱纸板，定量为180g/m2； C纸：单面牛皮挂面箱纸板，定量为127g/m2； SW纸：白纸板，定量为220g/m2； W纸：白纸板，定量为140、160、180、 200g/m2；
舒服东身 西关替换为改变居住环境
学习和力善生活面舍貌。意义舍单义在
瓦楞纸箱基本知识
瓦楞纸箱基本知识瓦楞纸箱是一种常见的包装材料，它由纸板制成，具有瓦楞结构，因此得名。
下面是关于瓦楞纸箱的一些基本知识。
1. 瓦楞纸箱的结构：瓦楞纸箱由面纸、瓦楞纸芯层和内质纸组成。
瓦楞纸芯层呈波浪状，将两张面纸连接在一起，形成了中空的结构，既增加了纸箱的强度和刚性，又减小了其自重。
2. 瓦楞纸箱的种类：瓦楞纸箱通常根据瓦楞芯的直径和纸板的材质来分类。
常见的瓦楞纸板有A、B、C、E、F、G、N等等。
其中，A瓦楞纸板的瓦楞芯直径最小，纸板最薄，适用于轻型产品的包装；而G瓦楞纸板的瓦楞芯直径最大，纸板最厚，适用于重型产品的包装。
3. 瓦楞纸箱的优点：瓦楞纸箱具有轻质、坚固、环保、低成本等优点。
它采用可再生的纸材料制成，可以回收再利用。
瓦楞纸箱的瓦楞纸芯能够有效吸收外部冲击力，保护包装物品不受损。
4. 瓦楞纸箱的应用：瓦楞纸箱广泛应用于各个领域的包装行业，包括食品、电子产品、日用品、医药、汽车零部件等等。
根据包装物品的需求和要求，可以选择不同内外纸板的质量和瓦楞芯的大小，以达到最佳的保护效果。
5. 瓦楞纸箱的制作工艺：瓦楞纸箱的制作需要经过一系列的工艺步骤。
首先，将面纸和瓦楞纸芯分别裁切成所需的形状和尺寸。
然后，使用胶水将瓦楞纸芯粘贴到两张面纸上，形成一张完整的纸板。
最后，将该纸板折叠、修整、粘合成所需的箱子形状。
瓦楞纸箱作为常见的包装材料，不仅具有良好的保护性能，还能够满足不同包装物品的需求。
它在物流、运输和储存过程中发挥着重要的作用，并且对环境友好。
瓦楞纸箱是包装行业中最常见的材料之一，广泛应用于各个领域。
它不仅能够保护产品安全，还能提高包装效率和降低成本。
在本文中，我们将继续探讨瓦楞纸箱的相关内容。
1. 瓦楞纸箱的优势：1.1 轻质：瓦楞纸箱由纸板制成，具有较轻的重量，不会增加太多额外负担，方便物流和运输。
1.2 坚固：瓦楞纸箱的瓦楞芯层能够有效吸收外部冲击和挤压力，提供良好的抗压性能，保护包装物品不受损。
瓦楞纸箱基础讲义
瓦楞纸箱基础讲义导读：瓦楞纸箱是物流包材中的主力军，它主要是保护内容物在物流过程中的安全。
在化妆品行业中，纸箱应用非常多，随着电商的发展，物流纸箱市场更是井喷，传统纸箱产品也是出现了创新，如一撕得的拉链式纸箱，通过结构创新，升级了传统纸箱的开启方式。
本文我们简述下纸箱这个包材品类的基础知识，欢迎各位专业朋友指导指正：由面纸、里纸、芯纸和加工成波形瓦楞的瓦楞纸通过粘合而成瓦楞纸板，再通过印刷、啤切粘合等工序，从而形成纸箱，纸箱作为现代物流不可缺少的一部分，承担着容装、保护产品、美观的重要责任。
1、瓦楞原纸瓦楞原纸一般用磨木浆、半化学浆、废纸浆等制造，也有用混合浆料制造。
国内的瓦楞原纸过去大多以草浆为主，配以部分半化学浆或废纸浆。
原纸是形成纸板、纸箱产品质量的重要因素之一，是纸板、纸箱组成的主要原料。
按用途分为二大类：箱纸板 (GB13024-91)、瓦楞原纸(GB13023-91)国标分为A 级、B级、C级、D级四种。
D级瓦楞纸已被市场淘汰。
按制造商分为国产纸、进口纸，而进口纸又分美卡、俄卡等。
2、纸板成型由上、下瓦楞辊组合将瓦楞原纸压成波形瓦楞纸。
瓦楞辊的配合压力(间隙)、平行度、恰当的中高是瓦楞辊工作时的重要技术指标。
3、印刷印刷机是利用橡胶辊(均墨辊)将油墨槽中油墨传递至印刷滚筒上的印版上，将所需的文字或图案及信息印刷至纸箱表面。
A、柔性板印刷柔性板印刷是直接在瓦楞纸板上进行印刷，使用的是水基油墨，也称水印。
主要特点是幅面大、价格低、可以联动生产、纸箱强度降低比较少、印刷精度不高、制板有易有难，文字线条稿制板容易，四色图像制板难度大。
印刷品质稳定性不好，主要体现为印刷墨色深浅不易控制。
B、胶印印刷胶印印刷是间接在瓦楞纸板上进行印刷，即先印刷纸箱面纸，再将印好的面纸裱贴在瓦楞纸板上，也称油墨印。
其主要特点是幅面有限、印刷成本高、不适合采用纸板联动生产线，生产效率较低、印刷精度非常精细、制板容易、可以进行表面整饰，如覆膜、上光等、印刷品质稳定、印刷到裱贴之间的干燥待料时间长（48小时）、印刷过程不环保、纸箱强度降低，在裱贴时，瓦楞受压变形，减小纸箱10%的抗压强度4、啤切印刷好的纸张，根据用户需求，切成符合要求的规格及形状，从而使产品成型。
瓦楞纸箱基础知识点讲解
定量
耐破指数
箱板纸
横向环压指数
横向耐折度
吸水性
水分
瓦楞原纸
定量
紧度 横向环压指数
纵向裂断长
水分
瓦楞纸板
耐破度强度
戳穿强度
边压强度
粘合强度
厚度
水分
规格尺寸
瓦楞原纸测试项目
• 1、定量：单位面积的重量（g/m2）
• 紧度：定量与厚度的比值（g/m2）
• 瓦楞纸定量系数：
2、戳穿强度
• 用一定形状的角锥穿过瓦楞纸板所需要的 功。
3、耐折度 纸板在一定张力下，所能承受往复180的折叠次数
4、吸水性
纸板的一面与水接触，经过一定的时间，表面吸收 所能增加的重量。
瓦楞纸板测试项目
瓦楞纸板
耐破度强度戳穿强度 Nhomakorabea边压强度
粘合强度
厚度
水分
规格尺寸
• 1、边压强度：把瓦楞纸板立起来对纸板两边加压 之后所呈现的抗压强度
瓦楞纸箱知识培训
单瓦楞纸板 双瓦楞纸板
2、瓦楞纸板原料
瓦楞纸板结构实例
面纸所用原材料是牛皮箱板纸或白板纸。瓦楞芯纸则是由瓦楞原 纸加工而成。这样就要求瓦楞原纸纤维组织均匀，厚薄一致，无突 出纸面的硬块，纸质坚韧，具有一定的耐压、抗张、抗戳穿、耐折 叠的性能，所含水分应控制在8％－12％。
瓦楞原纸性能要求：
6%
6%
8%
10%
17%
5% 23%
食品行业 25% 家电行业
饮料行业 机械行业 医药行业 日化行业 化工行业 其它行业
图 当今瓦楞纸箱的市场需求结构
二、瓦楞纸板的结构及分类
瓦楞纸箱知识培训
1、瓦楞纸板的结构
瓦楞纸箱讲义
瓦楞纸箱讲义
6、瓦楞纸板常用原材料
①箱纸板（GB13024-2003） 一般用作面纸、中纸、里纸 质量分为优等品、一等品、合格品三个等级，定量一般为150~530g/m2
②瓦楞原纸（ GB13023-1991） 一般用作瓦楞芯纸、中纸 质量分为A、B、C、D四个等级，定量一般为112~200g/m2
瓦楞纸箱讲义
1、什么是瓦楞纸箱？ 瓦楞纸箱就是利用瓦楞纸板折叠成型的纸箱。
纸箱的优点：
瓦楞纸箱讲义
其他瓦楞纸品：
瓦楞纸箱讲义
瓦楞纸箱讲义
瓦楞纸箱讲义
2、什么是瓦楞纸板？ 瓦楞纸板就是由瓦楞原纸加工而成，首先把纸加工成瓦楞状，然后用粘合剂
从两面将表层粘合起来，使纸板中层呈空心结构，这样使瓦楞纸板具有较高的 强度。
②面纸定量/里纸定量-瓦楞芯纸定量/瓦楞层数 瓦楞楞型 例如，250/200-150/1C表示面纸，里纸和瓦楞芯纸的定量分别为250g/m2 、 200g/m2和150g/m2的C瓦楞纸板。澳大利亚习惯采用这种表示方法。
③纸板代号-纸板类别号·同类纸板序号。 例如，S-1.1、D-2.1分别表示单瓦楞1.1号纸板和双瓦楞2.1号纸板。一般这种方 法作为国家标准。
瓦楞纸箱讲义
常用瓦楞纸板厚度标准
楞型 标准 A ≥4.5 C ≥3.5 B ≥2.5
楞型 标准 AB ≥7.0 AC ≥8.0 AE
楞型 标准 BC ≥6.0 BE AE
5、瓦楞纸板定量
瓦楞纸箱讲义
G=∑g1+ ∑ gmг+ ∑ gj+ ∑g2 +∑ ga
G------瓦楞纸板定量 (g/m2) g1------面纸定量 (g/m2) g2------里纸定量 (g/m2) gm------瓦楞原纸定量 (g/m2) gj-------芯纸定量 (g/m2) ga-------粘合剂定量 (g/m2)
