温度传感器 应用电路
应用温度传感器的电路原理
![应用温度传感器的电路原理](https://img.taocdn.com/s3/m/91dd0f76f011f18583d049649b6648d7c1c708f4.png)
应用温度传感器的电路原理1. 引言温度传感器是一种用来测量物体温度的设备。
在很多应用领域中,如工业控制、电子设备、生化实验等,温度传感器都扮演着非常重要的角色。
温度传感器的电路原理是实现温度测量的关键,本文将介绍一种常见的应用温度传感器的电路原理。
2. 温度传感器的工作原理温度传感器通过感应物体温度的变化来产生对应的电信号。
常见的温度传感器有热敏电阻、热电偶、半导体温度传感器等。
在这里,我们将介绍一种常用的半导体温度传感器。
半导体温度传感器利用半导体材料的温度特性来测量温度。
当温度升高时,半导体材料的电阻值会发生变化。
半导体温度传感器利用这种温度-电阻关系来实现测量。
具体来说,半导体温度传感器通过一个电阻器来模拟半导体材料的电阻变化。
当温度升高时,电阻器的阻值也会随之变化。
通过对电阻器阻值的测量,我们可以间接得到物体的温度。
3. 应用温度传感器的电路原理应用温度传感器的电路原理可以分为两个部分:传感器驱动电路和测量电路。
3.1 传感器驱动电路传感器驱动电路的作用是为温度传感器提供适当的电源和工作环境。
主要包括电源供电、放大电路和滤波电路。
3.1.1 电源供电温度传感器通常需要一个稳定的电源来工作。
我们可以使用稳压电源,如LM317芯片来为传感器提供恒定的电压。
稳压电源可以将输入电压稳定到设定的输出电压,确保传感器的工作电压稳定。
3.1.2 放大电路传感器输出的电信号通常很小,需要经过放大才能得到较大的幅值。
放大电路可以采用运算放大器等器件来放大传感器的输出信号。
运算放大器通常具有高增益和低噪声,适合用于放大小信号。
3.1.3 滤波电路由于环境中存在各种干扰源,传感器输出的信号可能会受到干扰。
为了提高测量的精确度,我们可以在放大电路后加入滤波电路,滤除干扰信号。
滤波电路可以采用RC滤波器或者数字滤波器等。
3.2 测量电路测量电路的作用是将传感器的输出信号转换为温度值。
主要包括模数转换器和参考电压源。
怎样设计一个温度传感器电路

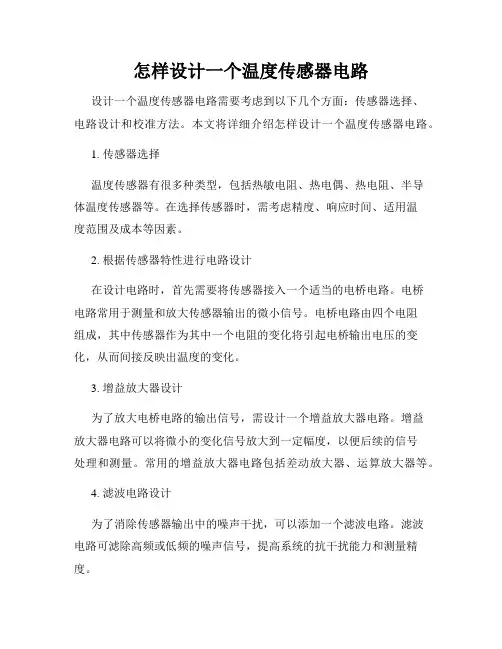

![怎样设计一个温度传感器电路](https://img.taocdn.com/s3/m/e2b4694a591b6bd97f192279168884868762b8f3.png)
怎样设计一个温度传感器电路设计一个温度传感器电路需要考虑到以下几个方面:传感器选择、电路设计和校准方法。
本文将详细介绍怎样设计一个温度传感器电路。
1. 传感器选择温度传感器有很多种类型,包括热敏电阻、热电偶、热电阻、半导体温度传感器等。
在选择传感器时,需考虑精度、响应时间、适用温度范围及成本等因素。
2. 根据传感器特性进行电路设计在设计电路时,首先需要将传感器接入一个适当的电桥电路。
电桥电路常用于测量和放大传感器输出的微小信号。
电桥电路由四个电阻组成,其中传感器作为其中一个电阻的变化将引起电桥输出电压的变化,从而间接反映出温度的变化。
3. 增益放大器设计为了放大电桥电路的输出信号,需设计一个增益放大器电路。
增益放大器电路可以将微小的变化信号放大到一定幅度,以便后续的信号处理和测量。
常用的增益放大器电路包括差动放大器、运算放大器等。
4. 滤波电路设计为了消除传感器输出中的噪声干扰,可以添加一个滤波电路。
滤波电路可滤除高频或低频的噪声信号,提高系统的抗干扰能力和测量精度。
5. 温度校准方法为了提高传感器电路的准确性,需要进行温度校准。
常用的校准方法包括通过对比法、模拟校准法和数字校准法。
校准方法的选择应根据具体的应用场景和需求。
总结:设计一个温度传感器电路需要选择合适的传感器类型,并根据传感器特性进行电路设计,包括电桥电路、增益放大器和滤波电路的设计。
此外,为提高测量准确性,还需进行温度校准。
一个完整的温度传感器电路设计需要综合考虑传感器性能、电路设计和校准方法等因素,并进行相应的优化和调整,以实现准确、稳定和可靠的温度测量。
LM135&LM235&LM335温度传感器及其应用电路
![LM135&LM235&LM335温度传感器及其应用电路](https://img.taocdn.com/s3/m/0f1bb8a80029bd64783e2cd6.png)
-
1
3
-
2
6
℃
未校准测量误差
T=min≤T≤Tmax,TR=1mA
-
2
5
-
4
9
℃
25℃校准后测量误差
T=min≤T≤Tmax,TR=1mA
-
0.5
1.5
-
1
2
℃
校准后扩展区测量误差
T=Tmax
-
2
-
-
2
-
℃
非线性误差
TR=1mA
-
0.3
1
-
0.3
1.5
℃
表2
参数
条件
LM135/235
-
-
0.2
-
℃
<><>
直接在绝对温标校准
1℃的精确度
工作电流400uA—5mA
动态阻抗1Ω
便于校准
宽工作温度范围2001℃
低成本
图2是LM135的内部原理图,V15和V16是感温元件,这两个三极管的物理结构有着特定的要求,V15的发射结面积是V16发射结面积的10倍。它们的集电极负载电阻完全一致,如果流过这两个电阻的电流不同,V15和V16的集电极电压也不同,通过V1—V8组成的差分放大器放大,V1的内阻也变化,那么流过Rs的电流也会变化,V+和V-之间的电压亦会改变,这个电压的变化量也就是随温度而变化的。
LM135V+与V- 间的电压差⊿V仅随环境温度成正比变化,并获得10mV/K的灵敏度输出。
LM135V的主要电气指标如下:
表1
参数
条件
LM135/235
LM335
温度传感器应用电路
![温度传感器应用电路](https://img.taocdn.com/s3/m/dfbbfc20a8114431b90dd8f7.png)
5. 气敏电阻检漏报警器
预热 开关
工作 开关
气敏 电阻
气敏输出电压
检出可燃气体时,气敏电 阻减小,电压增大,V1触发 V2,报警灯亮,音频振荡电 路也自激振荡声音报警。
6. 矿灯瓦斯报警器
检出瓦斯气体时,气敏电阻减小,V1、 V2导通,V3、V4振荡,报警灯闪烁。
温度是多少呢?
解:由附录K热电偶分度表查得:
E(t0',t0)=E(20,0)=0.798mV
已测得 E(t,t0')=32.7mV/10=3.27mV
故
E(t,t0)=E(t,t0')+E(t0', t0)= 3.27mV+0.798mV=4.068mV
热电偶测量温度源的温度可以从分度表中查出,与4.068mV所对应的温度是100℃。
2.冷端温度修正法
对于冷端温度不等于0℃,但能保持恒定不变(恒温器)或能用普通方法测出(如室温) 的情况,可采用修正法。常采用热电势修正法。
计算公式:E(t,t0)=E(t,t0')+E(t0', t0) 式中:E(t,t0)—热电偶测量端温度为t,参考端温度为t0=0℃时的热电势值;
E(t,t0')—热电偶实际测量温度t,参考端温度为t0'不等于0℃时的热电势 值;
图8.5.7 PN结温度传感器的数字式温度计
4. 温敏三极管的温差检测电路
电压跟随器
差动放大器 电压跟随器
该电路的输出反映了两个待测点的 温差,常常用于工业过程监视和控 制场合。电路中使用了两只性能相 同的温敏三极管MTS102作测温探头 ,分别置于待测温场中,两个不同 温度所对应的Ube分别经过运算放 大器A1、A2 缓冲后,加到运算放 大器A3 的输入端进行差分放大。 具体调整时,将两只温敏三极管置 于同一温度中,调节电位器W,使 A3 输出Uo 为0 。这样就可以保证 输出电压Uo 正比于两点温差,灵 敏度由Rf 和R 决定。
温度传感器LM35中文资料(引脚图,封装,参数及应用电路)
![温度传感器LM35中文资料(引脚图,封装,参数及应用电路)](https://img.taocdn.com/s3/m/4c53e96aa45177232f60a279.png)
温度传感器LM35中文资料(引脚图,封装,参数及应用电路)
LM35 是由国半公司所生产的温度传感器,其输出电压与摄氏温标呈线性关系,转换公式如式,0 时输出为0V,每升高1℃,输出电压增加10mV。
LM35 有多种不同封装型式,外观如图所示。
在常温下,LM35 不需要额外的校准处理即可达到±1/4℃的准确率。
其电源供应模式有单电源与正负双电源两种,其接
脚如图所示,正负双电源的供电模式可提供负温度的量测;两种接法的静止电流-温度关系如图所示,在静止温度中自热效应低(0.08℃),单电源模式在25℃下静止电流约50μA,工作电压较宽,可在4—20V的供电电压范围内正常工作非常省电。
TO-92封装引脚图 SO-8 IC式封装引脚图
TO-46金属罐形封装引脚图 TO-220 塑料封装引脚图供电电压35V到-0.2V
输出电压6V至-1.0V
输出电流10mA
指定工作温度范围
LM35A -55℃ to +150℃
LM35C, LM35CA -40℃ to +110℃。
3bit温度计码转换电路

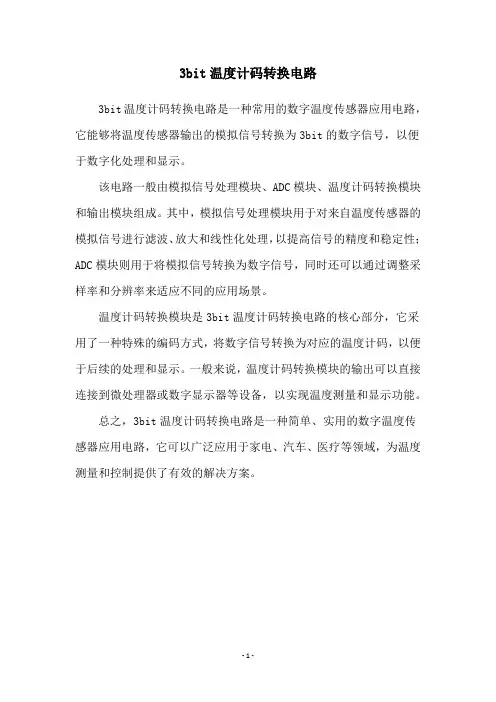

![3bit温度计码转换电路](https://img.taocdn.com/s3/m/bf56fa37e97101f69e3143323968011ca300f712.png)
3bit温度计码转换电路
3bit温度计码转换电路是一种常用的数字温度传感器应用电路,它能够将温度传感器输出的模拟信号转换为3bit的数字信号,以便于数字化处理和显示。
该电路一般由模拟信号处理模块、ADC模块、温度计码转换模块和输出模块组成。
其中,模拟信号处理模块用于对来自温度传感器的模拟信号进行滤波、放大和线性化处理,以提高信号的精度和稳定性;ADC模块则用于将模拟信号转换为数字信号,同时还可以通过调整采样率和分辨率来适应不同的应用场景。
温度计码转换模块是3bit温度计码转换电路的核心部分,它采用了一种特殊的编码方式,将数字信号转换为对应的温度计码,以便于后续的处理和显示。
一般来说,温度计码转换模块的输出可以直接连接到微处理器或数字显示器等设备,以实现温度测量和显示功能。
总之,3bit温度计码转换电路是一种简单、实用的数字温度传感器应用电路,它可以广泛应用于家电、汽车、医疗等领域,为温度测量和控制提供了有效的解决方案。
- 1 -。
温度集成传感器应用电路
![温度集成传感器应用电路](https://img.taocdn.com/s3/m/65abbd27aaea998fcc220e79.png)
温度集成传感器应用电路介绍集成温度传感器μPC616的工作特性及工作原理,给出了利用μPC616设计的典型应用电路。
关键词:温度传感器;μPC616;线性变化PN结集成温度传感器是利用晶体管在不同的温度下有不同的电流密度差来工作的。
它的输出形式可分为电压型和电流型两种,其中电压型的灵敏度一般为10mV/℃,电流型的灵敏度为1μA/℃。
它还具有绝对零度时输出电量为零的特性,利用这一特性,可以很容易地测量绝对温度值。
μPC616是电压输出型PN结集成温度传感器。
1 μPC616的结构与工作原理PN结集成温度传感器具有良好的输出线性,输出阻抗低,易与控制电路接口,可用于温度的测量和控制,也可用于热电偶的冷端温度补偿和空气流速检测等方面。
μPC系列的传感器是NEC公司的产品,μPC616是典型产品之一,其原理、内部结构见图1、图2。
μPC616A的测量范围是-40~+125℃,而μPC616C测量范围是-25~+85℃。
μPC616A是利用一对非常匹配的晶体管,使它们工作在不同的电流密度下,利用晶体管VBE之差ΔVBE与温度(T)的线性关系来测温。
在图1中,发射极和基极电压之差ΔVBE可表示为:式中:K为波尔兹曼常数,I1、I2为晶体管G1和G2的集电极电流,q为电子电荷,r为G1和G2发射极面积比,是一个常数。
由上式可知,如果I1/I2在较宽的温度范围内不变,则ΔVBE与绝对温度T成线性关系。
图3是μPC616A的PN结温度(℃)与其输出电压(V)之间的关系曲线,可以看出,它们之间呈现非常好的线性关系.从图2中可以看出,μPC616电路可分为温度传感器部分、稳压部分和运算放大器部分。
温度传感器部分具有10mV/K的温度系数,其输出电压的绝对值在T=25℃时为2.982V(对应于298.2K),因此μPC616可以很方便地把它的输出值转换成绝对温度值。
稳压部分中具有温度补偿电路,因而使输出电压十分稳定,整个电路性能具有稳定、可靠和重复性好的优点,这部分电路等效成一个击穿电压为6.85V的齐纳二极管。
PT100应用电路及例子
![PT100应用电路及例子](https://img.taocdn.com/s3/m/7787eaea81c758f5f61f6756.png)
PT100应用电路及例子使用温度传感器为 PT100,这是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至650℃的范围.本电路选择其工作在 -19℃至 500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式. 按照 PT100 的参数,其在 0℃到 500℃的区间内,电阻值为 100 至 280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:单片机的 10 位 A/D 在满度量程下,最大显示为 1023 字,为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ,(Vcc=系统供电=5V),可以得到放大倍数为 10.466 。
关于放大倍数的说明:有热心的用户朋友询问,按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果,而是得到 11.635的结果。
实际上,500 个字的理想值是无法靠电路本身自然得到的,自然得到的数字仅仅为 450 个字,因此,公式中的 500℃在实际计算时的取值是 450 而不是 500 。
450/1023*5/(0.33442-0.12438)≈10.47 。
其实,计算的方法有多种,关键是要按照传感器的 mV/℃为依据而不是以被测温度值为依据,我们看看加上非线性校正系数:10.47*1.1117=11.639499 ,这样,热心朋友的计算结果就吻合了。
热敏电阻应用电路
![热敏电阻应用电路](https://img.taocdn.com/s3/m/4a48683e6d175f0e7cd184254b35eefdc8d315a4.png)
热敏电阻应用电路热敏电阻应用电路热敏电阻是一种根据温度而变化电阻值的元器件。
它广泛应用于各种电子电路中,如温度测量、温度控制、电器保护等领域。
在这篇文章中,我们将介绍几种常见的热敏电阻应用电路。
1. 温度传感器电路温度传感器电路利用热敏电阻反映温度变化,将热敏电阻的电阻值转换为电压或电流信号,进而测量温度。
这种电路的特点是准确可靠、响应速度快。
在实际应用中,它被广泛应用于各种温度控制系统中。
2. 自动温度调节电路自动温度调节电路是利用热敏电阻反映温度变化,将其转换为控制信号,使系统自动地控制温度。
这种电路的特点是操作方便、灵活可靠。
在实际应用中,它被广泛应用于各种温度调节系统中,如恒温箱、水温控制器等。
3. 温度报警电路温度报警电路是利用热敏电阻反映温度变化,将其转换为报警信号,当温度超过设定值时,会发出报警声音或光亮信号。
这种电路的特点是操作简单、可靠性高。
在实际应用中,它被广泛应用于各种温度监测系统中,如温度监测仪、恒温器等。
4. 温度计表电路温度计表电路是利用热敏电阻反映温度变化,将其转换为电信号,最终表现为显示温度值。
这种电路的特点是显示准确、可靠性高。
在实际应用中,它被广泛应用于各种温度计表中,如温度计表、恒温表等。
5. 热敏电阻模拟电路热敏电阻模拟电路是将热敏电阻的变化通过模拟电路处理后,输出与温度成正比的电压或电流信号。
这种电路的特点是准确可靠、响应速度快。
在实际应用中,它被广泛应用于各种温度测量、控制等系统中。
总之,热敏电阻在各种电子电路中都有着广泛的应用。
热敏电阻应用电路不仅可以测量和控制温度,还可以保护电器、支持电路等,因此,在电子电路应用中,热敏电阻不可或缺。
最简单的传感器应用原理电路图
![最简单的传感器应用原理电路图](https://img.taocdn.com/s3/m/eff3e099ac51f01dc281e53a580216fc700a5387.png)
最简单的传感器应用原理电路图1. 概述在现代科技发展中,传感器起到了至关重要的作用。
传感器是一种能够感知环境中某一种物理量并将其转化为可用电信号的装置。
传感器应用广泛,涵盖了工业、农业、医疗、安防等领域。
本文将介绍最简单的传感器应用原理电路图。
2. 传感器简介传感器是一种能够感知并测量物理量的器件。
常见的传感器种类包括光敏传感器、温度传感器、湿度传感器、压力传感器等等。
传感器通过与环境物理量的相互作用,将物理量转化为电信号输出。
3. 传感器应用原理电路图3.1 光敏传感器应用电路图光敏传感器常用于光照强度的测量和控制。
下面是一种常见的光敏传感器应用原理电路图:•光敏传感器•电位器•电阻•运算放大器3.2 温度传感器应用电路图温度传感器广泛应用于温度监测和控制领域。
以下是一种常见的温度传感器应用原理电路图:•温度传感器•器件接口电路•微控制器3.3 湿度传感器应用电路图湿度传感器用于测量环境湿度。
以下是一种常见的湿度传感器应用原理电路图:•湿度传感器•电源电路•运算放大器3.4 压力传感器应用电路图压力传感器常用于测量气体或液体的压力。
以下是一种常见的压力传感器应用原理电路图:•压力传感器•电源电路•运算放大器4. 传感器应用实例4.1 光敏传感器应用实例光敏传感器可以应用于智能照明系统中,通过感知环境光照强度来自动调节灯光亮度。
光敏传感器应用电路图如下:•光敏传感器接入电源电路•将传感器输出连接到运算放大器输入端•运算放大器输出连接到照明系统控制电路4.2 温度传感器应用实例温度传感器可以应用于恒温控制系统中,通过感知环境温度来实现自动调节空调温度。
温度传感器应用电路图如下:•温度传感器接入电源电路•将传感器输出连接到器件接口电路•器件接口电路连接到微控制器•微控制器与空调控制回路连接4.3 湿度传感器应用实例湿度传感器可以应用于温室监测系统中,通过感知温室内湿度来自动调节水分供给。
湿度传感器应用电路图如下:•湿度传感器接入电源电路•将传感器输出连接到运算放大器输入端•运算放大器输出连接到水分供给系统控制电路4.4 压力传感器应用实例压力传感器可以应用于工业流程控制中,通过感知管道内液体或气体的压力来实现自动控制。
PN结温度传感器及测温电路原理
![PN结温度传感器及测温电路原理](https://img.taocdn.com/s3/m/fa8d5c8984868762caaed5f3.png)
PN结温度传感器及测温电路原理温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
不少材料、元件的特性都随温度的变化而变化,所以能作温度传感器的材料相当多。
温度传感器随温度而引起物理参数变化的有:膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪声等等。
随着生产的发展,新型温度传感器还会不断涌现。
由于工农业生产中温度测量的范围极宽,从零下几百度到零上几千度,而各种材料做成的温度传感器只能在一定的温度范围内使用。
具体可参考本站文章:常用的测温传感器的种类与测温范围及常用温度传感器的比较及选型。
温度传感器的种类较多,我们主要介绍PN结温度传感器及应用电路。
PN结温度传感器工作原理晶体二极管或三极管的PN结的结电压是随温度而变化的。
例如硅管的PN结的结电压在温度每升高1℃时,下降-2mV,利用这种特性,一般可以直接采用二极管(如玻璃封装的开关二极管1N4148)或采用硅三极管(可将集电极和基极短接)接成二极管来做PN结温度传感器。
这种传感器有较好的线性,尺寸小,其热时间常数为0.2—2秒,灵敏度高。
测温范围为-50—+150℃。
典型的温度曲线如图1所示。
同型号的二极管或三极管特性不完全相同,因此它们的互换性较差。
应用电路(一)图(2)是采用PN结温度传感器的数字式温度计,测温范围-50—150℃,分辨率为0.1℃,在0—100℃范围内精度可达±1℃。
图中的R1,R2,D,W1组成测温电桥,其输出信号接差动放大器A1,经放大后的信号输入0—±2.000V 数字式电压表(DVM)显示。
放大后的灵敏度10mV/℃。
A2接成电压跟随器。
与W2配合可调节放大器A1的增益。
通过PN结温度传感器的工作电流不能过大,以免二极管自身的温升影响测量精度。
一般工作电流为100—3 00mA。
采用恒流源作为传感器的工作电流较为复杂,一般采用恒压源供电,但必须有较好的稳压精度。
精确的电路调整非常重要,可以采用广口瓶装入碎冰渣(带水)作为0℃的标准,采用恒温水槽或油槽及标准温度计作为100℃或其它温度标准。
温度传感器应用电路
![温度传感器应用电路](https://img.taocdn.com/s3/m/cfb6e0aa5ff7ba0d4a7302768e9951e79b89693b.png)
优化与改进过程中的常见问题及解决方法
温度传感器响应时间过长:采用新型材料或优化电路设计来提高响应速度。 精度误差:通过多次校准和调整来减小误差,提高测量精度。 稳定性问题:加强电路板的散热设计和封装工艺,提高稳定性。 互换性和兼容性:确保不同型号温度传感器之间的互换性和与其它设备的兼容性。
温度传感器应用 电路发展趋势与 展望
调试与测试中的常见问题及解决方法
产品 流通
温度传感器响应时间过长 解决方法:调整电路参数,优化 传感器性能
解决方法:调整电路参数,优化传感器性能
测试数据不准确 解决方法:检查测试环境,确保温度、湿 度等条件符合要求
解决方法:检查测试环境,确保温度、湿度等条件符合 要求
电路板温度漂移 解决方法:采用高精度温度传感器,优化 电路设计
温度传感器具有广泛的应用, 如工业控制、医疗、汽车等领
域
温度传感器可以通过不同的原 理实现,如热电偶、热敏电阻
等
温度传感器分类
金属热电阻温度传 感器
热电偶温度传感器
集成温度传感器
红外线温度传感器
温度传感器工作原理
热电偶:基于塞贝克效应,将 温度差转换为电压差
热敏电阻:利用金属或半导体 的电阻随温度变化的特性
新型温度传感器材 料的研究与应用
集成化与微型化的 发展趋势
智能化与网络化的 技术融合
温度传感器与其他 传感器的集成应用
市场前景预测
温度传感器应用电路市场需求将持续增长 技术创新将推动温度传感器应用电路的发展 未来温度传感器应用电路将更加智能化和集成化 环保和节能需求将促进温度传感器应用电路的发展
红外传感器:通过检测物体发 射的红外线来测量温度
集成温度传感器:将温度传感 器与信号调理电路集成在一起
测温二极管及应用电路
![测温二极管及应用电路](https://img.taocdn.com/s3/m/916e2c1f6c175f0e7cd137f4.png)
测温二极管及应用电路温度是表示物体或环境冷热程度的一种物理量。
这里我们将介绍多种常用的温度传感器及应用电路,自己动手来做电子温度计实验,它不仅可测量温度并且还可组成温度控制器。
温度传感器是一种能将温度变化转换成电量变化的元器件。
本实验要介绍的温度传感器有:硅二极管、测温专用二极管、热敏电阻及集成温度传感器等。
本文先介绍硅二极管及测温专用二极管。
二极管温度传感器实验二极管具有单向导通特性,一般用作整流、控制电流流向等,但二极管也可用作温度传感器,可以先做一个简单的实验。
在面包板上按图1搭一个简单电路,用1V挡(指针式)或2V档(数字式)电压表测二极管的正向降压。
二极管导通后,它的正向压降约为0.6V左右(这是在室温条件下的正向压降值)。
若用点燃的火柴或打火机靠近二极管一下,你会发现二极管的管压降快速下降,火源离开后又逐渐恢复到原来的数值;若再用一小块冰(用布包着)或一小块冰冻的食物放在二极管上,你会发现管压降会增加,冰块拿走后,管压降渐恢复到原来的数值。
实验时要注意:火柴或打火机的火焰不能直接烧二极管(只能靠近),否则火焰的温度太高会把二极管烧坏!另外,冰块要挨上二极管的玻璃外壳,但不要将二极管两个引脚同时都碰上(避免水将两引脚“短接”)。
这简单的实验告诉我们:二极管对温度十分敏感,温度的变化将改变它的管压降。
温度上升时管压降减小;温度下降时管压降增加。
下面我们进一步来做一个温度与管压降之间的定量关系实验。
我们已知在海平面一个大气压的条件下,水的沸腾温度为100℃;在冰与水共溶的条件下其温度为0℃。
在沿海一带或海拔不高的地区可以认为沸腾的水是100℃(误差不大)。
上述100℃及0℃两个温度值作为标准温度来标定温度与管压降之间的定量关系,即确定二极管的测温灵敏度。
按图2所示,用软导线将二极管( 1N4148)焊好,放入塑料袋内(要求不漏水),然后放入沸腾的水中,5分钟后测二极管管压降VF(100℃)(要注意:塑料袋小的为好,并且尽可能减少袋中的空气),并将VF(100℃)的值记下。
三线制 rtd 调理电路
![三线制 rtd 调理电路](https://img.taocdn.com/s3/m/2b62e1a40875f46527d3240c844769eae109a311.png)
三线制 rtd 调理电路
三线制 RTD(电阻式温度传感器)调理电路通常包括三个电线:参考
电压线、电流输入线和屏蔽线。
以下是该电路的基本工作原理:
1. 参考电压线:它为调理电路提供基准电压,通常为5V或12V。
这个电压被用来计算电阻变化,从而确定温度变化。
2. 电流输入线:RTD 通常需要电流来工作,因此需要一个电流源来驱
动它。
调理电路将参考电压线上的电压转换为电流,该电流通过 RTD
流出,根据 RTD 的阻值和温度变化,流出的电流也会变化。
3. 屏蔽线:用于连接 RTD 和调理电路的金属屏蔽层,起到抑制干扰
的作用。
在电路中,通常会使用运算放大器或电压调节器来提供稳定的电压源,同时通过电阻和电容等元件来滤除电路中的噪声和干扰。
请注意,这只是一种常见的调理电路设计,具体的设计可能会因应用
环境和具体需求而有所不同。
如果您需要更具体的帮助,例如关于电
路设计、元件选择或调试等,请提供更多详细信息。
ad623典型应用电路
![ad623典型应用电路](https://img.taocdn.com/s3/m/28d88ebadc88d0d233d4b14e852458fb770b3833.png)
ad623典型应用电路
AD623是一款低成本、高精度、高通用性的差动放大器,被广泛应用于测量、控制和监测系统中。
下面将介绍一些AD623的典型应用电路。
1. 温度传感器电路
在温度传感器应用中,AD623被用作差动放大器。
该电路具有高精度和可靠性,能够提供稳定的输出信号。
传感器的输出信号被输入到AD623的两个差分端口,从而实现增益和放大。
2. 电压测量电路
在电压测量应用中,AD623可以被用作高精度电压测量电路。
该电路具有低失真和高增益,能够有效地测量低电压信号。
在该电路中,测量电压被输入到AD623的一个差分端口,而另一个差分端口接地。
3. 血氧仪电路
在血氧仪应用中,AD623可用作差动放大器。
该电路能够提供高增益和高精度,能够有效地测量低电平信号。
在该电路中,传感器的输出信号被输入到AD623的两个差分端口,从而实现增益和放大。
总之,AD623具有高精度、低成本、高可靠性等优点,被广泛应用于各种测量、控制和监测系统中。
以上是AD623的典型应用电路介绍,可以为读者提供参考和借鉴。
- 1 -。
温度传感器原理及测量电路
![温度传感器原理及测量电路](https://img.taocdn.com/s3/m/07bb6c4aeef9aef8941ea76e58fafab069dc4489.png)
温度传感器原理及测量电路一、温度传感器的原理1.热电偶热电偶是由两种不同金属组成的线材,当两个金属接触形成电偶时,当电偶的两端温度不同,就会产生一个电动势。
根据热电效应的特性,可以通过测量电动势来确定温度。
2.热电阻热电阻是一种电阻,其电阻值随温度的变化而变化。
常见的热电阻材料包括铂、镍、铜等。
在热电阻元件的两端加入一个电流源,并测量电压或电流值,就可以通过温度系数得到温度值。
3.半导体传感器半导体传感器是基于半导体材料的电阻变化规律来测量温度。
温度的变化会影响半导体材料中的载流子浓度和迁移率,从而改变电阻值。
常见的半导体传感器有热敏电阻、温度传感二极管等。
二、温度传感器的测量电路1.信号采集电路信号采集电路一般用来将温度传感器输出的微弱电信号放大到能被后续电路处理的范围内。
可以使用差动放大电路或运算放大器来实现信号采集。
2.放大增益电路放大增益电路被用来增加温度传感器的信号幅值,从而提高测量的灵敏度。
放大增益电路一般包括放大器、运算放大器等。
3.滤波电路滤波电路用来去除温度传感器输出信号中的噪音和干扰,保证测量结果的准确性和稳定性。
常见的滤波电路有低通滤波、带通滤波和数字滤波等。
4.转换输出电路转换输出电路用来将经过采集、放大和滤波后的信号转换成对应的温度值或电压值。
可以使用计算机处理、模拟电路或数字电路等方法进行。
总结:温度传感器通过不同材料的温度敏感性原理,将温度转换为电信号。
通过信号采集、放大增益、滤波和转换输出等电路,可以得到准确的温度测量结果。
在实际应用中,需要根据具体需求选择合适的传感器和测量电路,以满足精度、稳定性和成本效益的要求。
温度传感器应用电路
![温度传感器应用电路](https://img.taocdn.com/s3/m/f4f1ce982dc58bd63186bceb19e8b8f67c1cefa7.png)
R2
R1
Es
A
R3
r r Rt
r
桥臂
图中Rt 为热电阻;r为引线电阻; R1 ,R2为固定电阻; R3为调零精 密可变电阻。调使Rt0= R3 ,( Rt0:热电阻在0 ℃时旳电阻值) ,在0 ℃时,(R3+r)* R1=( Rt0+r)* R2电桥平衡。测量时, Rt阻值变化时,从电流表中即可有 电流流过。
C2 IN 4733103
3. Pt100三线法性测量电路
仪用放大器
图8.3.6 热电阻旳三线测温原理图
4. Pt100四线法性测量电路
图8.3.7 热电阻旳四线测温原理图
其他应用请读者参照教材。
5. 工业流量计
当液体不流动时,两个 铂电阻等温,电桥平衡
流动环境 铂电阻
4
不流动环境 3
铂电阻
当液体流动时,铂电阻4温度随流速变化,铂电阻3温 度不随流速变化,流体速度将引起电桥旳不平衡输出。
热敏电阻
气体
热敏电阻用旳恒定电流加热,一方面使本身温度升高,另一方面也向周围介质散热,在单位时间 内从电流取得旳能量与向周围介质散发旳热量相等,到达热平衡时,才干有相应旳平衡温度,相 应固定旳电阻值。当被测介质旳真空度升高时,玻璃管内旳气体变得稀少,气体分子间碰撞进行 热传递旳能力降低,热敏电阻旳温度就会上升,电阻值随即增大,其大小反应了被测介质真空度 旳高下。
4.单相异步电 机开启
工作绕组 开启绕组
图8.2.4 热敏电阻测量单点温度原理图
电动机刚起动时,PTC 热敏电阻还未发烧 ,阻值很小,起动绕组处于通路状态,对 开启电流几乎没影响,开启后,热敏电阻 本身发烧,温度迅速上升,阻值增大;当 阻值远不小于开启线圈 L2 阻抗时,就以 为切断了开启线圈,只由工作线圈 L1 正 常工作。此时电动机已起动完毕,进入单 相运营状态。
PN结温度传感器及测温电路原理
![PN结温度传感器及测温电路原理](https://img.taocdn.com/s3/m/fa8d5c8984868762caaed5f3.png)
PN结温度传感器及测温电路原理温度传感器是通过物体随温度变化而改变某种特性来间接测量的。
不少材料、元件的特性都随温度的变化而变化,所以能作温度传感器的材料相当多。
温度传感器随温度而引起物理参数变化的有:膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪声等等。
随着生产的发展,新型温度传感器还会不断涌现。
由于工农业生产中温度测量的范围极宽,从零下几百度到零上几千度,而各种材料做成的温度传感器只能在一定的温度范围内使用。
具体可参考本站文章:常用的测温传感器的种类与测温范围及常用温度传感器的比较及选型。
温度传感器的种类较多,我们主要介绍PN结温度传感器及应用电路。
PN结温度传感器工作原理晶体二极管或三极管的PN结的结电压是随温度而变化的。
例如硅管的PN结的结电压在温度每升高1℃时,下降-2mV,利用这种特性,一般可以直接采用二极管(如玻璃封装的开关二极管1N4148)或采用硅三极管(可将集电极和基极短接)接成二极管来做PN结温度传感器。
这种传感器有较好的线性,尺寸小,其热时间常数为0.2—2秒,灵敏度高。
测温范围为-50—+150℃。
典型的温度曲线如图1所示。
同型号的二极管或三极管特性不完全相同,因此它们的互换性较差。
应用电路(一)图(2)是采用PN结温度传感器的数字式温度计,测温范围-50—150℃,分辨率为0.1℃,在0—100℃范围内精度可达±1℃。
图中的R1,R2,D,W1组成测温电桥,其输出信号接差动放大器A1,经放大后的信号输入0—±2.000V 数字式电压表(DVM)显示。
放大后的灵敏度10mV/℃。
A2接成电压跟随器。
与W2配合可调节放大器A1的增益。
通过PN结温度传感器的工作电流不能过大,以免二极管自身的温升影响测量精度。
一般工作电流为100—3 00mA。
采用恒流源作为传感器的工作电流较为复杂,一般采用恒压源供电,但必须有较好的稳压精度。
精确的电路调整非常重要,可以采用广口瓶装入碎冰渣(带水)作为0℃的标准,采用恒温水槽或油槽及标准温度计作为100℃或其它温度标准。

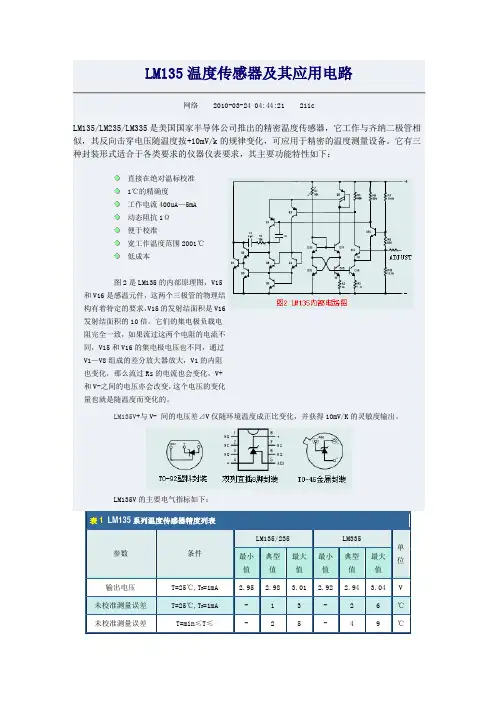

LM135温度传感器及其应用电路
![LM135温度传感器及其应用电路](https://img.taocdn.com/s3/m/0bb2f6be71fe910ef02df812.png)
LM135温度传感器及其应用电路LM135/LM235/LM335 是美国国家半导体公司推出的精密温度传感器,它工作与齐纳二极管相似,其反向击穿电压随温度按+10mV/k 的规律变化,可应用于精密的温度测量设备。
它有三种封装形式适合于各类要求的仪器仪表要求,其主要功能特性如下:直接在绝对温标校准1℃的精确度工作电流400uA―5mA动态阻抗1Ω便于校准宽工作温度范围2001℃低成本图2 是LM135 的内部原理图,V15 和V16 是感温元件,这两个三极管的物理结构有着特定的要求,V15 的发射结面积是V16 发射结面积的10 倍。
它们的集电极负载电阻完全一致,如果流过这两个电阻的电流不同,V15 和V16 的集电极电压也不同,通过V1―V8组成的差分放大器放大,V1 的内阻也变化,那么流过Rs 的电流也会变化,V+和V-之间的电压亦会改变,这个电压的变化量也就是随温度而变化的。
LM135V+与V- 间的电压差SV 仅随环境温度成正比变化,并获得10mV/K 的灵敏度输出。
