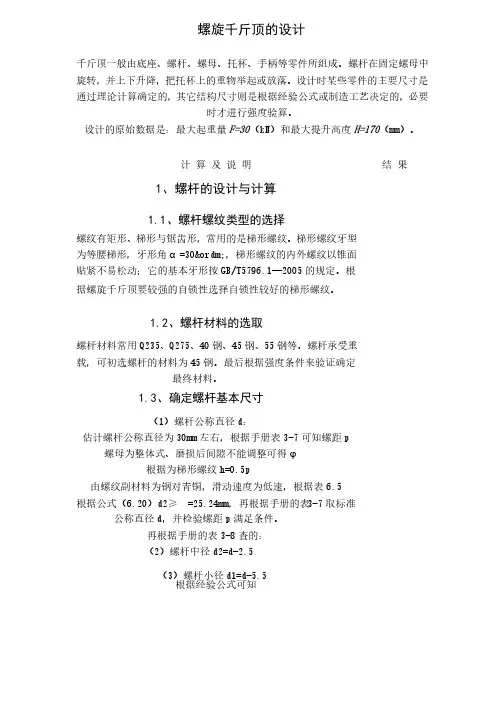

计 算 及 说 明 结 果1、螺杆的设计与计算1.11.1、螺杆螺纹类型的选择、螺杆螺纹类型的选择螺纹有矩形、螺纹有矩形、梯形与锯齿形，梯形与锯齿形，梯形与锯齿形，常用的是梯形螺纹。
常用的是梯形螺纹。
常用的是梯形螺纹。
梯形螺纹牙型梯形螺纹牙型为等腰梯形，牙形角α=30º=30º，梯形螺纹的内外螺纹以锥面，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB/T5796.1GB/T5796.1——2005的规定。
根据螺旋千斤顶要较强的自锁性选择自锁性较好的梯形螺纹。
01.21.2、螺杆材料的选取、螺杆材料的选取螺杆材料常用Q235Q235、、Q275Q275、、40钢、钢、4545钢、钢、5555钢等。
螺杆承受重载，可初选螺杆的材料为45钢。
最后根据强度条件来验证确定最终材料。
1.31.3、确定螺杆基本尺寸、确定螺杆基本尺寸（1）螺杆公称直径d ：估计螺杆公称直径为30mm 左右，根据手册表3-7可知螺距p螺母为整体式、磨损后间隙不能调整可得φ根据为梯形螺纹h=0.5p由螺纹副材料为钢对青铜，滑动速度为低速，根据表6.5根据公式（根据公式（6.206.206.20）d2≥ =25.24mm，再根据手册的表）d2≥ =25.24mm，再根据手册的表3-7取标准公称直径d ，并检验螺距p 满足条件。
再根据手册的表3-8查的：（2）螺杆中径d2=d-2.5（3）螺杆小径d1=d-5.5 根据经验公式可知（4）手柄孔径d k 由手柄直径d p决定，决定，d d k ≥d p +0.5mm（5）螺纹退刀槽d4的直径比螺杆小径d1小约0.2~0.5mm（6）退刀槽宽度取1.5p（7）螺杆上支撑手柄的大径D13=1.8d（8）螺杆上支撑手柄的大径高度取1.5d（9）螺杆下端挡圈直径D=d+D=d+（（6~106~10））mm 再由设计手册的表5-3取标准件（1010）下端挡圈厚度）下端挡圈厚度H 由表5-3取标准件5mm（1111）螺杆下端与挡圈靠螺钉固定，螺钉孔直径为）螺杆下端与挡圈靠螺钉固定，螺钉孔直径为0.25d（1212）螺杆总长度为）螺杆总长度为H1+H1+H ¢ （1313）螺杆上所有倒角根据手册表）螺杆上所有倒角根据手册表1-28可知（1414）螺杆上超过支撑手柄大径的高度可取比托杯下端厚度厚）螺杆上超过支撑手柄大径的高度可取比托杯下端厚度厚3~4mm1.41.4、自锁验算、自锁验算（1）根据表6.76.7，螺纹副材料为钢对青铜（定期润滑）可知螺，螺纹副材料为钢对青铜（定期润滑）可知螺纹副的当量摩擦系数m v（2）根据当量摩擦角定义可知r v =arctan m v（3）根据自锁条件y ≤r v ，且螺纹中径处升角至少要比当量摩擦角小1°，可得中径升角1.51.5、螺杆强度计算、螺杆强度计算（1）根据公式）根据公式（2）由手册表2-7知螺杆材料45钢的屈服强度δs（3）由表6.6可知螺杆许用应力可知螺杆许用应力[[δ]=δs /4（4）根据第四强度理论参考公式（6.236.23））可知螺杆受的应力δ= ,满足强度δ<[δ]。
螺旋千斤顶设计说明书
螺旋千斤顶设计说明书学生姓名：学号：学院：班级： 2指导教师：2011年10月30目录目录 0一、设计内容 (1)二、螺杆的设计与计算 (1)三、螺母的设计与计算 (4)四、手柄设计与计算 (6)五、底座设计 (7)六、托杯的设计与计算 (8)七、参考文献 (9)一、设计内容螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=45KN、最大升起高度H=250mm。
螺旋起重器的结构见图 1-1,螺杆7和螺母6是它的主要零件。
螺母6用紧定螺钉5固定在底座8上。
转动手柄4时，螺杆即转动并上下运动。
托杯1直接顶住重物，不随螺杆转动。
安全板3防止托杯脱落，安全板9防止螺杆由螺母中全部脱出。
对这一装置的主要要求是:保证各零件有足够的强度、耐磨性、能自锁、稳定性合格等。
图 1-1二、螺杆的设计与计算螺杆结构示意图如图 2-1：图 2-11. 螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
2. 螺杆的材料选用C453. 螺杆直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即：[]σπF 2.5d 1≥查式中螺杆的屈服极限σs =255MPa ，取安全因数n=2，得许用压应力[]σ=127.5MPa ，取整数[]σ=130MPa 。
将上述数据带入得螺杆的直径为d 1≥0.0239m ，取d 1=30mm 。
根据经验公式4p d 1=，得P=7.5mm 。
参考梯形螺纹标准，螺纹牙型高h=2p ，得h=3.75mm 。
d 圆整为整数后，取p d d 1-==38-7.5=30.5mm 。
4.自锁验算在考虑众多因素后，实际应满足的自锁条件为：1-'≤ρψ由)(/np tan d 2πψ= n=1，p=7.5mm ，d 2=275.35.3022h 2d 1+⨯=+⨯=32.375mm 得tan ψ=0.07373当量摩擦角ρ'=arctan μ，在有润滑油情况下μ=0.1，得1-'ρ=4.574 验证结束，左边小于右边，达到自锁条件。
机械设计-千斤顶_设计计算说明书
机械设计-千斤顶_设计计算说明书机械设计-千斤顶_设计计算说明书1、引言本文档旨在提供一份详细的机械设计计算说明书，用于千斤顶的设计。
千斤顶是一种常见的机械工具，用于举升重物。
在本文档中，我们将介绍千斤顶的设计原理、材料选择、力学计算和安全性考虑等相关内容。
2、设计原理2.1、工作原理：千斤顶利用手动或液压的方式，将力转化为一个能够举升重物的力。
在操作过程中，通过控制手柄或液压泵的运动，使得活塞在主缸体内上下运动，从而实现重物的举升和下放。
2.2、原理图：包括主缸体、活塞、液压泵等组成的千斤顶原理图，详细标注各个组件的名称和功能。
3、材料选择3.1、主缸体：使用高强度钢材料，以承受大的压力和重载。
3.2、活塞：采用钢材料，具有良好的耐磨和密封性能。
3.3、液压泵：选择合适的液压泵类型和材料，以确保泵的稳定性和工作效率。
4、力学计算4.1、举升能力计算：根据设计需求和预期工作负荷，计算千斤顶的最大举升能力和承受重量。
4.2、压力计算：通过力学分析和压力平衡方程，计算千斤顶在不同工作条件下的压力大小。
4.3、强度计算：使用强度学原理，计算主缸体和活塞的最大应力，以确保结构的强度和可靠性。
4.4、传动效率计算：通过液压系统的分析和参数计算，评估千斤顶的传动效率和功率损失。
5、安全性考虑5.1、载荷限制：根据设计和制造标准，确定千斤顶的额定工作载荷和最大承载能力，并进行标识。
5.2、安全阀：为防止过载和压力过高，安装安全阀以保护千斤顶和操作者的安全。
5.3、密封性能：确保千斤顶的密封性能良好，防止泄漏和波动导致的意外事故。
5.4、操作规程：提供详细的操作规程和注意事项，包括保养、维修和安全操作等指导。
附件：- 图纸和设计图册- 强度计算报告- 结构分析报告- 材料选型数据表- 液压系统参数表法律名词及注释：1、《安全生产法》：指中华人民共和国国家安全生产法，该法规定了生产、经营单位的安全生产责任和相关要求。
机械设计_螺旋千斤顶设计说明书_天津大学
螺旋千斤顶作业任务书姓名 专业 机械设计制造 年级 班级设计完成日期 2012 年 11 月 25 日 指导教师一、题目：螺旋千斤顶二、机构简图图1三、工作量1、总装配图一张；2、计算说明书一份。
四、参考资料螺旋千斤顶设计指导书目录1、选题及设计方案-----------------------------------------------------------------32、设计目的-----------------------------------------------------------------------------33、螺旋千斤顶计算说明书-----------------------------------------------------43.1螺杆的设计与计算----------------------------------------------------------43.2螺母的设计与计算----------------------------------------------------------63.3螺杆稳定性验算--------------------------------------------------------------83.4托杯的设计与计算----------------------------------------------------------83.5手柄设计与计算--------------------------------------------------------------93.6底座设计与计算-------------------------------------------------------------113.7千斤顶的效率----------------------------------------------------------------124、参考资料-----------------------------------------------------------------------------12选题及设计方案设计目的1、熟悉螺旋千斤顶的的工作原理与设计计算方法；2、运用所学的知识解决设计中所遇到的具体实际问题，培养学生独立工作能力，以及初步学会综合运用所学知识解决材料的选择、强度和刚度计算、制造与装配工艺等方面的问题；3、熟悉有关设计资料，学会查阅手册和运用国家标准；螺旋千斤顶计算说明书根据手柄直径p d 确定， ≈p k d d 柄的设计与计算）。
机械设计螺旋千斤顶使用说明
哈尔滨工业大学机械设计作业设计计算说明书题目螺旋起重器（千斤顶）系别机电学院班号09XXXX姓名XXX日期2011/9/16哈尔滨工业大学机械设计作业任务书题目螺旋起重器（千斤顶）设计原始数据：已知条件：螺旋起重器起重量F Q= 40KN;最大起重高度H=200mm。
设计要求：1. 绘制装配图一张，画出起重器的全部结构，按照比例装配图要求标注尺寸、序号及填写明细栏、标题栏、编写技术要求。
2.撰写设计说明书一份，主要包括起重器各部分尺寸的计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性的校核等。
目录一、设计题目二、螺母、螺杆选材三、螺杆、螺母设计计算3.1耐磨性计算3.2螺杆强度校核3.3螺纹牙强度校核3.4螺纹副自锁条件校核3.5螺杆稳定性校核四、螺母外径及凸缘设计五、手柄设计六、底座设计七、其余各部分尺寸及参数八、参考文献一、 设计题目螺旋起重器（千斤顶）已知条件：起重量F Q =40KN ，最大起重高度H=200mm 。
二、 螺杆、螺母、托盘及底座选材工作特点：螺旋千斤顶一般为间歇性工作，每次工作时间较短、速度也不高、但是轴向力很大、需要自锁，但不追求高效率。
1.螺杆选材：本千斤顶设计采用梯形螺纹螺旋传动。
由于螺杆承受载荷较大，需要足够的强度，且为小截面，故选用45#钢，调质处理。
查参考文献[2]得σs=355MPa, σb =600MPa 。
查机械设计课本表8.12得5~3][sσσ=,取[σ]=110MPa 。
2：螺母选材：千斤顶属于低速重载的情况，且螺母材料除要求有足够的强度外，还要求与螺杆材料配副后摩擦因数小和耐磨损，故螺母采用强度高、耐磨、摩擦系数小的铸造青铜ZCuAl10Fe3，查表8.12得螺母材料的许用切应力MPa 40~30][=τ,取][τ=35MPa ；许用弯曲应力 [σb ]=40~60MPa,故取[σb ]=50MPa 。
3：托盘和底座选材：托盘和底座均采用铸铁材料。
螺旋千斤顶设计说明书
螺旋千斤顶设计说明书题目：螺旋千斤顶学生姓名：高峰学号：090401109学院：机电工程学院班级：A09机械（1）班指导教师: 章海目录一、设计要求 (3)二、结构设计 (3)2.1 结构说明 (3)2.2 分析说明 (4)三、螺杆的设计计算 (4)3.1 螺杆螺纹类型的选择 (4)3.2 螺杆材料的选取 (5)3.3 确定螺杆直径 (5)3.4 自锁验算 (6)3.5 螺杆强度计算 (6)3.6 稳定性计算 (7)四、螺母的设计计算 (7)4.1 选取螺母材料 (7)4.2 确定螺母高度H 及螺纹工作圈数u (8)4.3 校核螺纹牙强度 (8)4.4 螺母规格选择 (10)五、底座的设计计算 (10)六、手柄的设计计算 (11)6.1 手柄材料 (11)6.2 手柄长度pL (11)d (11)6.3 手柄直径p七、托杯的设计计算 (12)参考文献 (13)附件1—装配图 (14)设计任务书一、设计要求设计一螺旋千斤顶，已知起重重量40kN，起重高度200mm，并附画3#装配图一张，设计说明书一份。
二、结构设计2.1 结构说明千斤顶一般由托杯1、手柄3、螺母5、螺杆7、底座 8、等零件所组成（如图1-1）螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。
图1-1 结构图螺旋千斤顶是由人力通过螺旋副传动，螺杆或螺母套筒作为顶举件，靠螺纹自锁作用支持重物，构造简单，但传动效率低，返程慢。
结构简图（如图1-2）图1-2 结构简图2.2 分析说明设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造工艺决定的，必要时才进行强度验算。
设计的原始数据是：最大起重量40KN和最大提升高度200mm。
三、螺杆的设计计算3.1 螺杆螺纹类型的选择传动螺纹类型有三大类：矩形螺纹、梯形螺纹和锯齿形螺纹。
螺旋千斤顶的螺纹传动属于传力螺旋，千斤顶主要是承受很大的轴向力，而且要求传动效率高和良好的自锁能力，。
机械设计-千斤顶_设计计算说明书
机械设计-千斤顶_设计计算说明书机械设计-千斤顶_设计计算说明书一、引言本文档介绍了千斤顶的机械设计和计算。
千斤顶作为一种用于举升和承重的装置，在工程应用中具有重要的作用。
本文档将详细介绍千斤顶的设计原理、构造和计算方法，以便工程师和设计人员能够正确使用和设计千斤顶。
二、设计原理千斤顶的设计基于杠杆原理和液压原理。
通过施加力在活塞上产生压力，通过液体传递力量，从而实现举升和承重的目的。
千斤顶通常包括活塞、液压油箱、液压油泵、液压油管等组成部分。
三、构造设计1.活塞设计：活塞是千斤顶的核心部件，承受着巨大的力量。
活塞的设计应考虑材料的强度和刚度，尺寸的合理选择，密封设计等因素。
2.液压油箱设计：液压油箱用于储存液压油，需要具备足够的容积和耐压能力。
同时，在设计时还应考虑油箱的密封性和散热性能。
3.液压油泵设计：液压油泵是千斤顶的动力来源，需要根据需要的举升力和速度选择合适的泵型，并考虑泵的效率和可靠性。
4.液压油管设计：液压油管用于传递液压油，设计时需要考虑油管的耐压能力和密封性。
四、计算方法1.千斤顶的举升力计算：根据活塞面积和液压力计算举升力。
举升力 = 活塞面积 × 液压力。
2.千斤顶的自重计算：考虑千斤顶本身的重量对举升力的影响。
自重计算需要考虑材料密度和千斤顶的几何形状。
3.千斤顶的稳定性计算：考虑千斤顶在举升过程中的稳定性问题，需要根据千斤顶的几何形状和负载情况来进行计算。
五、附件本文档涉及的附件包括：设计图纸、材料表、力学计算表等。
六、法律名词及注释1.杠杆原理：杠杆原理是物理学中的基本原理，指的是通过杠杆的作用，可以改变力的作用效果。
在千斤顶中，通过杠杆原理可以实现力的放大或减小。
2.液压原理：液压原理是应用于流体力学和工程中的一种原理，通过液体的传递和传力来实现机械运动和工作的原理。
在千斤顶中，液压原理可以将施加的力通过液体传递到活塞上，并产生举升力。
机械设计课程设计---螺旋千斤顶计算说明书
计算及说明结果螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=60KN 、最大升起高度H=230mm 。
螺旋千斤顶的设计步骤如下：1.螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
（2）螺杆的材料 选用Q255——《现代工程材料成型与机械制造基础》 孙康宁 P80（3）螺杆直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即：[]σπF2.5d 1≥查式中螺杆的屈服极限σs=255MPa ，由于Q235是塑性材料，取安全因数n=2，得许用压应力[]σ=127.5MPa ，取整数[]σ=130MPa 。
——《材料力学》 王世斌 亢一澜 P19、P28将上述数据带入得螺杆的直径为d1≥0.02764m ，取d 1=30mm 。
根据经验公式4p d1=，得P=7.5mm 。
参考梯形螺纹标准，螺纹牙型高h=2p，得h=3.75mm 。
d 圆整为整数后，取p d d1-==38-7.5=30.5mm 。
（4）自锁验算在考虑众多因素后，实际应满足的自锁条件为：原始数据 F=60KN H=230mm配合选H8/h8螺杆的材料选Q255螺杆直径取30.5mm1-'≤ρψ由)(/np tan d 2πψ= n=1，p=7.5mm ，d 2=2h2d 1+⨯=32.375mm得tan ψ=0.07373——《机械原理与机械设计》 张策 P38 当量摩擦角ρ'=arctanμ，在有润滑油情况下μ=0.1，得1-'ρ=4.574验证结束，左边小于右边，达到自锁条件。
——《机械原理与机械设计》 张策 P71 （5）结构 手柄孔径dK根据手柄直径p d 决定，mm 5.0d d p k +≈。
根据后面手柄部分的计算得到p d =26mm ，所以k d =26.5mm 。
螺旋千斤顶设计说明书
机械设计课程《螺旋千斤顶》设计说明书专业学生姓名学号年月日螺旋千斤顶作业任务书一、题目：螺旋千斤顶原始数据:二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
四、参考资料螺旋千斤顶设计指导书目录一、目的 (1)二、题目与设计方案 (1)三、装配简图 (1)四、计算及说明 (1)五、参考文献 (11)一、目的1.熟悉螺旋千斤顶的工作原理与设计计算方法；2.学会运用所学过的知识，解决实际设计中遇到的问题，培养独立工作能力，初步学会综运用所学知识解决材料选择、强度和刚度计算、制造与装配工艺等问题；3.熟悉有关设计资料，学会查阅手册何用国家标准。
二、题目与设计方案题目：螺旋千斤顶方案编号8最大起重量F（kN）55最大起升高度H（mm）220三、装配简图托杯手柄螺母螺杆底座图1四、计算及说明计算及说明结果，即满足自锁条件。
结构螺杆上端用于支承托杯和在其中插装手柄，因此需要加大直图2手柄孔径kd根据手柄直径p d确定，0.530.5k pd d mm≈+=。
为了便于切制螺纹，螺杆上应有退刀槽，退刀槽的直径应比1d小约0.2~0.5mm，取退刀槽直径10.331.7td d mm mm=-=。
退刀槽的宽度取为1.5812mm mm⨯=。
为了便于螺杆旋入螺母，螺杆端部应有倒角或制出稍小于1d的圆柱形凸台。
为了防止工作时螺杆从螺母中脱出，在螺杆的下端必须安置螺钉紧固轴端挡圈(GB/T 891—1986)，挡圈用螺钉固定在螺杆端部，尺寸见下图。
使用B型挡圈GB/T 891B50，公称直径D=50mm，H=5mm，6.6d mm=，113D mm=。
挡圈底部用紧固螺钉螺钉（GB 819）M6×30固定在螺杆端部。
6）螺杆的强度校核螺杆强度校核条件：2223114()3()[]0.2tVMFd dσσπ=+≤其中，Vσ为当量应力，tM为螺杆所受转矩。
223tan(')22361055tan(4.0461 6.8428)190.452td dM F FmkN Nmψρ-==+⨯=⨯+⨯=手柄孔径30.5kd mm=退刀槽直径31.7mm宽度12mm螺母其它尺寸见图3。
