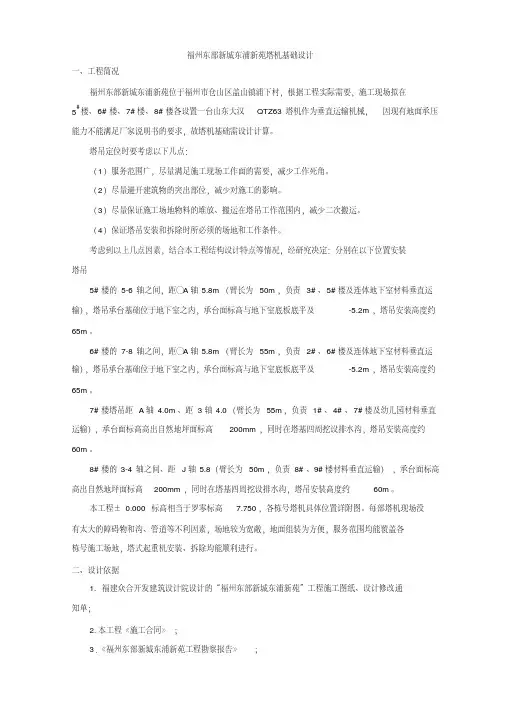

福州东部新城东浦新苑塔机基础设计
福州东部新城东浦新苑位于福州市仓山区盖山镇浦下村,根据工程实际需要,施工现场拟在 5# 楼、 6# 楼、 7# 楼、 8# 楼各设置一台山东大汉 QTZ63 塔机作为垂直运输机械, 因现有地面承压
能力不能满足厂家说明书的要求,故塔机基础需设计计算。
塔吊定位时要考虑以下几点:
本工程塔机拟选用广西建工的

塔吊基础施工方案(工程实例)

塔吊基础施工方案(工程实例)

******园**区二期塔吊基础施工方案编制:审核:批准:///*****有限公司2013年6月27日塔吊基础施工方案一、工程概况****二期位于****区**工业园区,由****投资有限公司投资兴建。

由12栋地上建筑物和3#地下室组成,其中3#地下室为混凝土框架剪力墙结构,建筑面积为10960.0㎡;总建筑面积为42731.3 ㎡;建筑高度为32.2m。

二、塔吊布置设计1、塔吊选型根据建筑面积、结构形式及工期的要求,本工程选用二台长沙中联重工科技发展股份有限公司生产的塔吊,型号为QTZ80(TC6012-6)(TC6010-6)。

2、塔吊性能(1)QTZ80(TC6010-6,TC6012-6)塔式起重机最大起重量6T,额定起重力矩为800kn·m,最大工作幅度60米,独立起升高度40.5米,本次最大起升高度为47.6米。

3、塔吊平面布置为最大限度的满足施工需要,拟将塔吊位置作如下布置:1#塔吊:20#楼9轴外3500mm;20#楼A轴往北3200mm;2#塔吊:33#楼C轴外4300mm;33#楼1轴往东12000mm;具体详见附件1:塔吊基础平面布置图4、塔吊安装高度本工程塔吊安装高度:47.6米。

三、塔吊基础计算本计算书主要依据施工图纸及以下规范及参考文献编制:《塔式起重机设计规范》(GB/T13752-1992)、《地基基础设计规范》(GB50007-2002)、《建筑结构荷载规范》(GB50009-2001)、《建筑安全检查标准》(JGJ59-99)、《混凝土结构设计规范》(GB50010-2002)、《建筑桩基技术规范》(JGJ94-2008)等编制。

一)、塔吊的基本参数信息塔吊型号:QTZ80,塔吊起升高度H:47.600m,塔身宽度B:1.6m,基础埋深D:4.500m,自重F1:819.5kN,基础承台厚度Hc:1.350m,最大起重荷载F2:60kN,基础承台宽度Bc:5.500m,桩钢筋级别:HRB335,桩直径或者方桩边长:0.500m,桩间距a:4m,承台箍筋间距S:200.000mm,承台混凝土的保护层厚度:50mm,空心桩的空心直径:0.25m。

塔吊基础及附墙施工方案编制实例

塔吊基础及附墙施工方案编制实例

塔吊根底及附墙施工方案编制实例一、工程概况本工程位于闸北区中兴路地块,工程总建筑面积约57353平方米,由两栋34层高层住宅〔设有两层地下室〕及10栋3~4商铺〔设有一层地下室〕组成。

高层住宅建筑总高度为,基坑开挖深度,局部,采用全现浇剪力墙构造,桩型为Ф800钢筋砼钻孔灌注桩。

商铺及其地下室采用现浇钢筋砼框架构造,桩型为Ф600钢筋砼钻孔灌注桩,基坑开挖深度为,局部为。

本工程根底采用钢筋砼筏板根底。

二、塔吊位置布置本工程采用一台QTZ80A自开塔式起重机,布置在A号高层的南立面,考虑塔机拆卸时将碰到右侧的B号高层,因此,塔机与A号楼之间有一个68°16’的转角〔轴线位置见附图〕。

根据工程部的施工布置与塔机定位方案,塔吊根底将置于一层地下室的砼底板下面。

这样,在塔吊砼根底内将预埋一节塔机根底标准节。

三、塔吊根底设计生产厂家提供的砼根底尺寸为6250×6250×1250,200号砼。

现根据施工场地及GB50007—2002?建筑地基设计标准?,塔基砼根底尺寸为3600×3600×1200,C35砼,内配Ф22@125钢筋,根底下100厚C20垫层.四、塔吊附墙杆设计塔吊原配有四套附着架,附着架相对位置为h1=25米、h2 =25米、h3 =20米、h4 =15米、h5≤17米。

撑杆角钢为L63×63×5,缀条圆钢为Ф18,最大拼装长度为7米。

本次吊吊安装高度120米,需要5道附墙装置,且最长附墙杆长度为。

经过与塔机生产厂家磋商,将附墙杆1、杆2角钢改为L63×63×8,缀条圆钢改为Ф20。

杆3、杆4仍用原配套附墙杆。

四根撑杆端部有大耳环与建筑物附着处铰接,穿墙螺栓直径24 ㎜,共8只,建筑物砼强度等级为C30。

附着架相对位置为h1=、h2 =、h3 =、h4 =、h5=。

五、验算利用“PKPM施工现场设施平安计算软件〞进展塔吊根底验算时,要将300厚混凝土重折算成395厚土的土重再验算。

塔吊基础设计实例(三)

塔吊基础设计实例(三)

塔吊基础设计实例(一)、整体块式钢筋混凝土基础稳定和强度的计算依据固定式塔吊的砼基础设计应同时满足抗倾翻稳定性和强度要求。

与基础抗注:1、从塔吊偏心压应力计算公式可知,偏心距大于b/6;2、[PB ] 、fa属地基容许承载力,地基承载力设计值约等于地基容许承载力乘1.25;3、偏心距为b/3时,基础受压宽度为b/2,也就是基础只有一半面积受压,因此宜按b/2计算地基承载力设计值;4、塔吊基础属临时设施,按规范结构重要性系数γ取0.9。

在上海地区的工程,应按上海市《地基基础设计规范》DGJ08-11-1999进行基础抗倾翻稳定性验算。

下面详细介绍主要计算内容:1.采用土的抗剪强度指标计算地基承载力按地质勘察报告上提供持力层的土的粘聚力标准值ck和土的内摩擦角标准值φk,计算地基承载力设计值f d:φd=0.7φk/1.3 c d=0.7 c k/2.0f dh =0.5Nγδγγb+N qδqγ0d+N cδc c df d =γdfdhγd、Nγ、N q、N c均按查表φd查表δγ=0.6 δq=1.0+sinφdδc=1.22.基础抗倾翻稳定性验算按《建筑地基基础设计规范》(GB50007-2002)的规定,该荷载设计值可取为荷载标准值乘1.35。

地基土反力的偏心距e应满足下列条件:e=(Md +Fhd×h)/( (Fdv+ Gd)≤b/3地基土应力按下公式验算:P dmax =2γ(Fdv+Gd)/3ba≤1.2fd式中:e—偏心距(m),为总的倾翻力矩(ΣM)除以作用在基础上的总垂直力(ΣN)之商,也等于地基土反力的合力到基础中心距离;Md—塔吊作用在基础顶面上的弯矩(KN•m)Fvd—塔吊作用在基础顶面上的垂直力(KN)Fhd—塔吊作用在基础上顶面的水平力(KN)Gd—砼基础的重力(KN)b—基础底板长度和宽度(m)h—塔吊基础的高度(m)基础抗倾翻稳定性计算简图从图可知,塔基总的垂直作用力ΣN= Fdv +Gd;而ΣN又等于地基土的总反力,即ΣN=3(b/2-e)×b×Pdmax/2,移项后即得公式(2),该公式成立的前提条件是公式(1),即要求e≤b/3,也即合ΣN离基础边的距离应大于或等于(b/2-e)=b/2-b/3=b/6;地基土反力三角形图的底边AB长不得小于AB=3×(b/2-e)=3×b/6=b/2,所以公式(1)基础抗倾翻稳定的条件是地基土反力三角形图顶点A的极限位置是基础中心点O。

塔式起重机地基基础的设计计算和十字型基础设计实例概要.

塔式起重机地基基础的设计计算和十字型基础设计实例概要.

塔式起重机地基基础的设计计算1、前言塔式起重机(以下简称塔机)地基基础的设计应根据工程地质勘察资料,综合考虑工程结构类型及布置、施工条件、环境影响、使用条件和工程造价等因素,做到因地制宜且安全经济地设计计算。

塔机基础的设计应按独立状态下的工作状态和非工作状态的荷载分别计算。

塔机基础工作状态的荷载应包括塔机和基础的自重荷载、起重荷载、风荷载,并应计入可变荷载的组合系数,其中起重荷载不应计入动力系数;非工作状态下的荷载应包括塔机和基础的自重荷载、风荷载。

塔机在独立状态时,所承受的风荷载等水平荷载及倾覆力矩、扭矩对基础的作用效应最大;附着状态(安装附墙装置后)时,塔机虽然增加了标准节自重,但对基础设计起控制作用的各种水平荷载及倾覆力矩、扭矩等主要由附墙装置承担,故附着状态可不计算。

目前各工程项目塔机的地基基础均按塔机制造商提供的基础图施工,由于这些塔机基础图在全国各地使用中所处的风荷载、工程地质差异很大,当使用地的风荷载很大时就会不安全,而在风荷载较小地区就会导致浪费保守,例如利用天然地基承载的塔机基础图常注明地基承载力特征值不得小于200KN/m2,实际上不符合因地制宜的设计原则。

下面根据国家行业标准《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009,通过实例说明塔机独立状态下地基基础科学合理的设计计算。

2、塔机竖向荷载分析塔机的竖向荷载F K包括:塔身自重G0、起重臂自重G1、小车和吊钩自重G2、平衡臂自重G3、平衡块自重G4、最大起重荷载Q max、最小起重荷载Q min、塔机各分部重心至塔身中心的距离R Gi、最大或最小起重荷载至塔身中心相应的最大距离R Qi。

将塔机各构件自重及起重荷载分别计算的目的在于分析计算竖向荷载作用下的倾覆力矩,常用的QTZ60塔机竖向荷载如图1所示。

=10kN 4图1 QTZ60塔机竖向荷载简图3、塔机风荷载分析3.1 塔机风荷载取值的基本规定塔机工作状态的基本风压应按0.20 kN/m2取用,风荷载作用方向应按起重力矩同向计算;非工作状态的基本风压应按现行国家标准《建筑结构荷载规范》GB50009中给出的50年一遇的风压取用,且不小于0.35kN/m2,风荷载作用方向应从平衡臂吹向起重臂。

塔吊基础设计(单桩)

塔吊基础设计(单桩)

塔吊基础设计(单桩)预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制塔吊基础设计(单桩)计算书工程名称:hhh 编制单位: 1.计算参数(1)基本参数采用1台QTZ63塔式起重机,塔身尺寸1.60m,基坑开挖深度-3.50m ;现场地面标高0.00m,承台面标高-0.50m 。

(2)计算参数 1)塔机基础受力情况M基础顶面所受垂直力基础顶面所受水平力基础所受扭矩基础顶面所受倾覆力矩塔吊基础受力示意图比较桩基础塔机的工作状态和非工作状态的受力情况,塔机基础按非工作状态计算如图: F k =587.00kN ,F h =65.00kN ,M=1220.00+65.0×1.30=1304.50kN.mF k ‘=587.00×1.35=792.45kN ,F h ,=65.00×1.35=87.75kN ,M k =(1220.00+65.0×1.30)×1.35=1761.08kN .m2)桩顶以下岩土力学资料基础桩采用1根φ1600钻(冲)孔灌注桩,桩顶标高-1.80m,桩端不设扩大头,桩端入中风化砾岩1.00m;桩混凝土等级C35,f C=16.70N/mm2 ,E C=3.15×104N/mm2;f t=1.57N/mm2,桩长13.00m;钢筋HPB235,f y=210.00N/mm2 ,E s=2.10×105N/mm2;承台尺寸长(a)=5.00m、宽(b)=5.00m、高(h)=1.40m;桩中心与承台中心重合,承台面标高-0.5 0m;承台混凝土等级C35,f t=1.57N/mm2,f C=16.70N/mm2,γ砼=25kN/m3。

G k=a×b×h×γ砼=5.00×5.00×1.40×25=875.00kN2.桩顶作用效应计算(1)轴心竖向力作用下N k=(F k+G k)/n=(587.00+875.00)/1=1462.00kN(2)水平力作用下H ik=F h /n=65.00/1=65.00kN3.桩基竖向承载力验算(1)单桩竖向极限承载力标准值计算h r=1.00m,d=1.60m=1600mm,h r/d=1.00/1.60=0.63,查表得,δr=1.04A p=πd2/4=3.14×2.56/4=2.01m2Q sk=u∑q sik i =πd∑q sia i=3.14×1.60×906.00=4551.74kNQ rk=δr f rk A p=1.04×8000×2.01=16723.20kNQ uk=Q sk+Q sk=4551.74+16723.20=21274.94kNR a=1/KQ uk=1/2×21274.94=10637.47kN4.桩基竖向承载力计算轴心竖向力作用下N k=1462.00kN<R a=10637.47kN,竖向承载力满足要求。

QTZ5013塔吊基础设计

QTZ5013塔吊基础设计

目录一、塔吊选型-------------------------------------------------------1二、塔吊位置-------------------------------------------------------1三、塔吊基础-------------------------------------------------------1四、塔基施工-------------------------------------------------------1五、1#QTZ63型塔吊基础计算书--------------------------------2六、2#QTZ63型塔吊基础计算书--------------------------------5七、QTZ63型塔吊附着计算书----------------------------------9八、附图1、塔吊平面布置图(5013)2、塔吊基础、配筋图一、塔吊选型根据本工程特点及QTZ63(5013)塔吊相关技术参数,拟选用两台QTZ5013型塔吊,搭设高度42m,1#塔吊安装在1#宿舍楼○1轴~○2轴的位置、2#塔吊安装在2#、3#生产车间之间位置(详见平面布置图),可满足本工程施工垂直运输的要求。

二、塔吊位置为最大限度的满足施工需要,通过综合考虑,塔吊布置的具体位置详见附图。

三、塔吊基础1、根据建筑物平面特点和施工场地的布置,将塔吊设置在拟建建筑物外墙外侧,室外地坪以下。

2、地质条件根据地质报告,塔吊坐落处的地质为:1#塔吊位置根据地址勘测报告2-2’交8-8’2K8号钻孔,至自然地面往下,①层为粉质粘土,层厚1.6米;②层淤泥层,层厚为20.9米;○3-1层为粘土,层厚为3.3米;○3 -2层为粘土,层厚为6.7米;○4-1层为粉质粘土,层厚为8米;○4-2层为粉质粘土,层厚为4.8米。

2#塔吊位置根据地址勘测报告4-4’交9-9’2K31号钻孔,至自然地面往下,①层为粉质粘土,层厚1.2米;②层淤泥层,层厚为16.6米;○3-1层为粘土,层厚为4.7米;○3-2层为粘土,层厚为4.6米;○4-1层为粉质粘土,层厚为4.3米;○4-2层为粉质粘土,层厚为9.1米。

塔吊基础计算实例

塔吊基础计算实例

群塔施工方案群塔施工方案1.编制依据1.1 慧谷阳光住宅小区一期工程施工组织总设计。

1.2 慧谷阳光住宅小区B、C、D、E座施工图纸。

1.3《建筑机械使用安全技术规程》(JGJ33—2001 J119—2001)1.4《高处作业分级》(GB3608-83)1.5《起重吊车指挥信号》(GB5082-85)1.6《起重机司机安全技术考核标准》(GB6702-86)1.7《建筑塔式起重机安全规程》(GB5144-85)1.8 《北京慧谷阳光住宅小区岩土勘察详勘报告》2.工程概况慧谷阳光住宅小区位于北京市朝阳区来广营乡侯家庄东,望京北路以东,北侧为北小河南滨河路,南侧为望京中环路。

施工现场南北长260m,东西宽240m,规划用地总面积6.23万平方米。

施工现场为杂土回填,地基承载力在100KPa左右。

本工程一期由4栋全现浇剪力墙板式高层及2座地下车库组成,其中B座住宅楼和1#车库建筑面积18130.67m2,B座主楼东西长89.87m,南北宽11.88m,建筑最大高度34.70m;C座住宅楼和2#车库建筑面积15550.97 m2,C座主楼东西长75.46m,南北宽11.88m,建筑最大高度35.0m;D座住宅楼建筑面积11435.72m2,东西长67.36m,南北宽11.88m,建筑最大高度37.50m;E座住宅楼建筑面积9960.99m2,东西长75.46m,南北宽11.88 m,建筑最大高度30.05m。

3. 塔吊设计方案3.1 塔吊平面布置3.1.1 平面布置原则3.1.1.1 塔吊施工消灭死角。

3.1.1.2 塔吊相互之间不干涉(不碰臂)。

3.1.1.3 便于安装和拆卸。

3.1.2 塔吊平面布置图3.1.2.1 B座住宅楼塔吊布置于B座楼15~16轴南侧,塔吊中心距南墙7.6m,塔基上皮标高为-3.75m。

3.1.2.2 C座住宅楼塔吊布置于C座楼13~14轴南侧,塔吊中心距南墙7.6m,塔基上皮标高为-7.35m。

塔吊基础设计计算书(实例剖析)

塔吊基础设计计算书(实例剖析)

塔吊基础设计计算书(实例)**建筑公司**处**施工项目塔吊基础设计计算书计算:闫宗权审核:陈俊一、工程概况施工项目为13层住宅,其中地下室一层,建筑总高为42米,结构形式为框剪;塔吊选用昆明产*** 型塔吊。

二、基础计算1、已知条件:塔吊总重:920KN[=(自重+其他活载)×增大系数],塔吊搭设总高为50米,塔吊基础采用桩上承台基础,桩身混凝土采用C20,钢筋采用一级钢;承台基础混凝土为C30,钢筋采用二级钢;根据工程实际情况,采用工程桩桩径进行塔吊基础桩的施工,即桩采用426桩管,振动沉管灌注,成桩直径不少于450mm。

2、受力分析:从塔式起重设备的工作原理进行分析,该生产设备在以下方面对设备的安全使用关系相当重要:设备的基础,设备结构,设备结构的材料,设备的工作性能和操作系统;在计算中重点求出设备基础的稳定性及设备抗倾覆的能力;因该工程的塔吊设备由生产厂家进行安装和施工中的施工材料垂直运输操作,现只对设备基础进行计算。

根据设备厂家的要求,结合工程实际情况,本设备基础(以下简称基础)不能完全按厂家提供的基础图进行施工,根据基础的受力特点,除求出基础的垂直承载力外,还应求出塔吊在最不利荷载组合下对桩基的抗拔能力。

因此,根据前面的已知条件,同时按由昆明市建筑设计研究院对本施工项目进行的地质勘察报告中第33孔的土层勘察情况对桩基进行设计,该孔土层力学性能指标如下:土层号名称 Li qisk λi ui(1.413)①, 杂填土 1.3②粉质粉土 0.6 35④3 粉土 1.8 45④1 砾砂 4.1 50 0.6⑥粘土 2 42 0.75⑥4 粉砂 1.7 48 0.60⑥1 有机质土 2.4 48 0.75⑥4 粉砂 2 48 0.63、计算为满足塔吊对基础的稳定性要求,采用四桩承台,则:920000÷4=230000 N (即单桩最大承载力)按上述土层力学参数,求单桩极限抗拔力,考虑到本工程基坑开挖3米后对单桩抗拔力的影响,因此,从自然地面下3米开始根据各土层的力学性能指标进行计算:UK=Σλi .qsik .ui li=0.60×50×1.413×4.1+0.75×42×1.413×2.0+0.60×48×1.413×1.7+0.75×48×1.417×2.4+0.6×48×1.417×2=536.05Kqa<230Kpa(满足)桩身配筋计算:不考虑混凝土的抗拉强度,根据已知单桩总抗拔力为23000N计算,如采用一级钢筋,则:As=N/fC=230000/210=1095.24mm2选用8φ14=1231.51>1095.24mm2 (满足) 箍筋φ6@200/100承台计算:设H= 900 b×h=2.3×2.3按上述条件验算承台斜截面极限承载力,得:V=βfcb0h0 先求得β=0.0606按上式求得:V=0.0606×14.3×2300×900=1794KN>γ0V=1.2×230=270KN(安全等级安一级,则γ0=1.2 满足) 单桩极限承载力,与本基础同直径,桩长相近,但按纵向配筋为7φ1 2的工程桩通过静载试验,其极限抗压承载力最低为1600KN,同时已求得本基础承台在没含钢筋的情况下其抗剪能力大大超过实际承载力,固对单桩及承台的极限承载力不再进行计算,所以,承台配筋按设备厂家提供的配筋形式进行,即:Φ14@200双向双层,承台底和承台面均同时按此设置。

塔吊格构式基础计算案例参考

塔吊格构式基础计算案例参考

·目录一、编制说明 (1)1、工程概况 (1)2、编制依据 (1)3、相关方责任主体 ...................................................................................... 错误!未定义书签。

二、地质情况 (2)三、施工组织机构 ................................................................................................ 错误!未定义书签。

四、塔式起重机基础设计 (4)1、布置原则 (4)2、塔吊选型及布置 (4)3、基坑内塔吊穿地下室楼板的处理 (4)五、塔吊基础施工要求 ........................................................................................ 错误!未定义书签。

六、塔机基础施工方法 ........................................................................................ 错误!未定义书签。

1、钻孔灌注桩施工方法 .............................................................................. 错误!未定义书签。

2、格构柱及钢平台施工方法 ...................................................................... 错误!未定义书签。

3、土方施工方法 .......................................................................................... 错误!未定义书签。

塔吊基础图

塔吊基础图
根据基础及主体施工阶段施工平面布置图,该工程垂直运输选用4台塔吊,塔吊型号分别为FO/23B一台(4#塔),H3/36B 三台(1#、2#、3#塔)。1#、2#、3#、4#塔四台塔吊基础均在基础筏板下。1#、2#、3#三台H3/36B塔基为固定式,其中1#塔第一次安装高度为41.26m,最终安装高度为110.26m,附臂六次;2#塔第一次安装高度为50.45m,最终安装高度为119.45m,附臂六次;3#塔第一次安装高度为41.26m,最终安装高度为110.26m,附臂六次。4#一台FO/23B塔基形式为固定式,4#塔一次安装高度为31.56m。采用M101N塔吊基础,1#、2#、4#塔吊基础尺寸为5600×5600×1350mm,3#塔吊原基础尺寸为5600×5600×1150mm。
工程概况:
德胜科技园中心区位于北京市西城区西德外大街关厢地区,德胜新城K、L、M地块,建设单位北京德胜投资股份有限公司,设计单位中元国际工程设计研究院。
本工程是由四栋高层建筑(A#、B#、C#、D#)和一栋群楼建筑(E#)组成的智能型大厦,建筑总面积:229496m2,其中地下建筑面积为70000 m2,建筑外形新颖独特,是集高级写字楼、商业为一体的超高层综合建筑群体。基底标高:-15.15m至-15.75m。其中4栋群楼为16层;群楼为2层;地下3层(局部4层),建筑总高度65m。
B座5.35m
C座6.00m
地上面积
20304.4m2
地下
3层
标准层
A座3.25m
B座3.25m
C座3.00m
地下面积
20517.2m2
地下
三层3.6m二层5.0m
一层A、B座6.1m,C座5.45m等
±0.00绝对标高
47.70m

QTZ630塔式起重机基础设计方案

QTZ630塔式起重机基础设计方案

塔吊基础施工方案工程名称:建设单位:监理单位:——盛和天下C30-C32#、E16-E17#楼——QTZ-630塔式起重机基础设计方案一、工程概况1、我公司承建的盛和天下C31-C32、E16-17#楼五栋别墅,位于哈尔滨市群力第一大道北侧。

总建筑面积为8335m2。

建筑地下为桩基础、剪力墙结构,地上部分为砖混结构,地上三层,地下一层,总高度约为14.0m。

2由于本工程地处松花江南岸,地下水位较高,并且地表杂填土较厚,下面多为砂层,无法满足塔吊地基承载力要求,为了确保塔吊安装及正常使用,本工程塔吊基础采用五根超流态灌注砼桩,桩长为15m,桩径为400mm,桩端进入持力层2000㎜,持力层为第4层中砂,桩顶标高为118.29m,桩身砼强度等级为C30(商砼),钢筋为6根Φ14通长布置,螺旋箍筋为ф6.5@100/200,箍筋加密区长度为2.0m, 加劲箍筋ф12@2000mm,桩身钢筋保护层为7㎝,桩伸入承台5cm,钢筋笼伸入承台50㎝。

——QTZ630塔吊基础施工方案——桩位布置见下图:基桩与承台连接示意图基桩及基础梁示意图原地表标高为121.10m,基础基坑底标高为118.15。

基坑采用人工挖土方式,基坑尺寸为9m×9m×2.96m,基础四周设置钢管维护,并挂密目网。

根据塔吊安装基础图,塔吊承台梁b×h=1800×1350mm,下设100mm厚C10砼垫层,垫层顶标高为-4.00m(相对E17#正负零),配筋为上下各配10根Φ20,箍筋采用ф10@200,砼强度等级为C35。

塔吊上部结构传至基础顶面最大荷载为(由塔吊的结构说明得),塔重及起吊重物的重量为Pa,Pa=48.3T,塔吊按20米高度考虑,设计值为1.2Pa=58T;塔机基础重为83t。

1. 计算参数表土层计算厚度li(m) 极限侧阻力qsik 极限端阻力qpk1 3.00 20 02 6.00 50 0——盛和天下C30-C32#、E16-E17#楼——3 3.00 60 11002. 桩身周长Up、桩端面积Ap计算Up=2π× 0.20 = 1.256mAp=π.(0.2)2= 0.126m23.单桩竖向承载力特征值估算根据桩基规范5.2.8按下式计算Ra = Qsk + Qpk土的总极限侧阻力特征值为:Qsk = UpΣq S Li= 1.256*(20*3+50*6+60*2)=603KNLi——桩进入第i层土的厚度q S——桩侧摩擦阻系数土的总极限端阻力特征值为:Qpk = qpAp = 1100*0.126 = 139 kN单桩竖向抗压极限承载力特征值为:Ra = Qsk + Qpk = 603 + 139 = 742 kN4.群桩中单桩桩顶竖向力应按下列公式计算:轴心竖向力作用下Qk=Fk+Gk/n=58*9.8+83*9.8/5=731.08KNFk---相应于荷载效应标准组合时,作用于桩基承台顶面的竖向力;Gk---桩基承台自重及承台上土自重标准值;Qk---相应于荷载效应标准组合轴心竖向力作用下任一单桩的竖向力;n--桩基中的桩数;——QTZ630塔吊基础施工方案——计算得 Qk≤Ra满足要求所以选用5根桩长15m的超流态混凝土灌注桩满足承载力的要求。

塔吊基础工程施工方案编制实例

塔吊基础工程施工方案编制实例

塔吊基础工程施工方案编制实例cdm33 3收藏于2012-05-17阅读数:1被转藏:382公众公开原文来源修改如何标记批注?一、工程概况:武警上海市总队机关办公指挥大楼项目位于虹桥路1328号地块,东西方向位于姚红东路和姚红西路之间,南侧靠红宝石路,整个基底占地面积约19000m2。

该项目1幢主楼和2幢附楼组成,总建筑面积37490m2。

其中主楼位于基底的北侧,为1幢地下1层、地上17层板式高层建筑,建筑高度63.9m。

附楼位于主楼的南侧,相距主楼30.8m,地面2层结构分布在附楼的东西2侧,并由地下室(地下车库)将之相连。

本工程主楼及附楼地下均为一层,基坑挖深约6米,工程主体结构为框架——剪力墙结构、钻孔灌注桩阀板基础承载。

本工程采用一部QTZ63轻型外附上旋式塔机。

二、塔吊布置位置:塔吊布置在主楼南立面,塔吊基础中心线距B轴线6400mm,距20轴线37770mm。

三、塔吊基础结构要求:塔吊混凝土基础平面尺寸为6000×6000,混凝土标号为C35,内配Φ20@200钢筋,基础下100厚C20垫层。

四、验算:根据GB50007—2002《建筑地基基础设计规范》,利用“PKPM施工现场设施安全计算软件”进行塔吊基础验算。

塔吊天然基础的计算书一. 参数信息塔吊型号:QTZ63, 自重(包括压重)F1=513.00kN,最大起重荷载F2=60.00kN,塔吊倾覆力距M=1,796.00kN.m,塔吊起重高度H=75.00m,塔身宽度B=1.60m,混凝土强度等级:C35,基础埋深D=2.90m,基础最小厚度h=0.20m,基础最小宽度Bc=6.00m,二. 基础最小尺寸计算1.最小厚度计算依据《混凝土结构设计规范》(GB50010-2002)第7.7条受冲切承载力计算。

根据塔吊基础对基础的最大压力和最大拔力,按照下式进行抗冲切计算:实际计算取厚度为:Hc=0.20m。

2.最小宽度计算建议保证基础的偏心距小于Bc/4,则用下面的公式计算:其中──塔吊作用于基础的竖向力,它包括塔吊自重,压重──基础自重与基础上面的土的自重,──倾覆力矩,包括风荷载产生的力距和最大起重力距,解得最小宽度实际计算取宽度为三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。

塔吊基础工程施工方案编制实例

塔吊基础工程施工方案编制实例

塔吊基础工程施工方案编制实例cdm333收藏于2012-05-17阅读数:1被转藏:382公众公开原文来源修改如何标记批注?一、工程概况:ﻫ武警上海市总队机关办公指挥大楼项目位于虹桥路1328号地块,东西方向位于姚红东路和姚红西路之间,南侧靠红宝石路,整个基底占地面积约19000m2。

该项目1幢主楼和2幢附楼组成,总建筑面积37490m2。

其中主楼位于基底的北侧,为1幢地下1层、地上17层板式高层建筑,建筑高度63.9m。

附楼位于主楼的南侧,相距主楼30.8m,地面2层结构分布在附楼的东西2侧,并由地下室(地下车库)将之相连。

本工程主楼及附楼地下均为一层,基坑挖深约6米,工程主体结构为框架——剪力墙结构、钻孔灌注桩阀板基础承载。

ﻫ本工程采用一部QTZ63轻型外附上旋式塔机。

ﻫ二、塔吊布置位置:ﻫ塔吊布置在主楼南立面,塔吊基础中心线距B轴线6400mm,距20轴线37770mm。

ﻫ三、塔吊基础结构要求:ﻫ塔吊混凝土基础平面尺寸为6000×6000,混凝土标号为C35,内配Φ20@200钢筋,基础下100厚C20垫层。

ﻫ四、验算:ﻫ根据GB50007—2002《建筑地基基础设计规范》,利用“PKPM施工现场设施安全计算软件”进行塔吊基础验算。

塔吊天然基础的计算书ﻫ一.参数信息塔吊型号:QTZ63, 自重(包括压重)F1=513.00kN,最大起重荷载F2=60.00kN,ﻫ塔吊倾覆力距M=1,796.00kN.m, 塔吊起重高度H=75.00m,塔身宽度B=1.60m,ﻫ混凝土强度等级:C35,基础埋深D=2.90m,基础最小厚度h=0.20m,ﻫ基础最小宽度Bc=6.00m,ﻫ二.基础最小尺寸计算1. 最小厚度计算ﻫ依据《混凝土结构设计规范》(GB50010-2002)第7.7条受冲切承载力计算。

根据塔吊基础对基础的最大压力和最大拔力,按照下式进行抗冲切计算:2.最小宽度计算ﻫ实际计算取厚度为:Hc=0.20m。

火电、民建项目建筑塔吊基础设计计算案例

火电、民建项目建筑塔吊基础设计计算案例

火电项目建筑塔吊基础计算案例一、设计说明火电项目主厂房及附属建筑工程使用的建筑塔吊常用规格(按照最大额定起重量划分)有4T、6T、8T、10T、12T、16T、20T;锅炉安装工程使用的建筑塔吊常用规格(按照最大额定起重量划分)有30T、60 T、80T、100T、140T。

建筑塔吊基础是保证塔吊安全的关键因素,厂家提供的塔吊基础图一般限于特定地基条件,而与不同项目、不同使用部位无法对应,因此每个塔吊基础应该单独设计计算。

本案例采用PKPM建筑施工安全设施计算软件2015版进行计算。

二、设计参数1.影响塔吊基础设计的参数:塔吊独立高度(计算高度按照独立高度)、塔吊自重、起重荷载、吊机最大起重力矩、塔身宽度、非工作状态下塔身弯矩、基础埋深、基础尺寸、地下水位。

此外,塔吊采用天然地基的设计影响参数还有:地基承载力;塔吊采用桩基基础的设计影响参数还有:桩型、桩径、桩基承载力、桩位置间距。

各参数说明如下:1)塔吊独立高度(计算高度)按照厂家提供的塔吊使用说明书取值;2)塔吊自重(包括配重重量)按照独立高度情况下的塔吊各构件重量之和,各构件重量按照塔吊使用说明书取值;3)起重荷载按照塔吊最大起重荷载取值;4)吊机最大起重力矩按照塔吊使用说明书取值;5)塔身宽度按照塔吊使用说明书和基础图取值;6)非工作状态下塔身弯矩=配重力矩+平衡臂力矩+配电柜和卷扬机构等构件力矩-吊臂力矩-小车和吊钩力矩(按照距塔身最近距离计算);需要根据塔吊使用说明书上各构件的重量、重心(力距等于重心至塔身中心线距离分别计算;7)基础埋深按照设计塔吊覆土厚度取值;8)基础厚度按照塔吊使用说明书取值。

9)地基承载力根据地基承载力报告或地勘报告、土质确定。

塔吊基础计算取地基承载力特征值(如报告仅提供地基承载力标准值,地基承载力特征值按照标准值/2换算)。

塔吊基础严禁直接在未经处理的回填土上施工;如塔吊基础位置有软弱土层或不均匀土层,可以采用灰土、碎石、级配砂石、土夹石等材料进行换填,地基承载力宜通过现场静载荷试验确定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

塔吊基础设计实例
(一)、整体块式钢筋混凝土基础稳定和强度的计算依据
固定式塔吊的砼基础设计应同时满足抗倾翻稳定性和强度要求。

与基础抗倾翻稳定性有关的规范及相关规定见下表:
注:1、从塔吊偏心压应力计算公式可知,偏心距大于b/6;
2、[P B ]、f a 属地基容许承载力,地基承载力设计值约等于地基容许承载力乘1.25;
3、偏心距为b/3时,基础受压宽度为b/2,也就是基础只有一半面积受压,因此宜按b/2计算地基承载力设计值;
4、塔吊基础属临时设施,按规范结构重要性系数γ0取0.9。

在上海地区的工程,应按上海市《地基基础设计规范》DGJ08-11-1999进行基础抗倾翻稳定性验算。

下面详细介绍主要计算内容:
1.采用土的抗剪强度指标计算地基承载力
按地质勘察报告上提供持力层的土的粘聚力标准值c k 和土的内摩擦角标准值φk ,计算地基承载力设计值f d :
φd =0.7φk /1.3c d =0.7c k /2.0
f dh =0.5N γζγγb+N q ζq γ0d+N c ζc c d f d =γd f dh
γd 、N γ、N q 、N c 均按查表φd 查表 ζγ=0.6ζq =1.0+sinφd ζc =1.2 2.基础抗倾翻稳定性验算
按《建筑地基基础设计规范》(GB50007-2002)的规定,该荷载设计值可取为荷载标准值乘1.35。

地基土反力的偏心距e 应满足下列条件: e=(M d +F hd ×h)/((F dv +G d )≤b/3 地基土应力按下公式验算: P dmax =2γ0(F dv +G d )/3ba ≤1.2f d 式中:
e —偏心距(m),为总的倾翻力矩(ΣM)除以作用在基础上的总垂直力(ΣN)之商,也等于地基土反力的合力到基础中心距离;
M d —塔吊作用在基础顶面上的弯矩(KN •m ) F vd —塔吊作用在基础顶面上的垂直力(KN ) F hd —塔吊作用在基础上顶面的水平力(KN ) G d —砼基础的重力(KN ) b —基础底板长度和宽度(m ) h —塔吊基础的高度(m )
基础抗倾翻稳定性计算简图
从图可知,塔基总的垂直作用力ΣN=F
dv +G
d
;而ΣN又等于地基土的总反
力,即ΣN=3(b/2-e)×b×P
dmax
/2,移项后即得公式(2),该公式成立的前提条件是公式(1),即要求e≤b/3,也即合ΣN离基础边的距离应大于或等于(b/2-e)=b/2-b/3=b/6;地基土反力三角形图的底边AB长不得小于AB=3×(b/2-e)=3×b/6=b/2,所以公式(1)基础抗倾翻稳定的条件是地基土反力三角形图顶点A的极限位置是基础中心点O。

3.基础底板的受弯、受剪、受冲切强度计算
按《混凝土结构设计规范》(GB50010-2002)计算。

基础底板计算示意图
(1).受弯计算
基础位于塔身钢构柱边的截面弯矩、剪力最大,为计算截面。

M

=a
12(2b+a’)(p
dmax
+p
j
)/12
底板受力钢筋可近似按下式计算:
A
sⅠ
=M

/(0.9f
y
h
0Ⅰ
)
(2).受剪计算
V

=a
1
l(p
dmax
+p
j
)/2(计算地基土压应力时扣除基础自重及其上的土重)
V

≤0.7β
hs
f
t
bh
β
hs
=(800/h
)1/4
(3).受冲切计算
钢构柱的冲切荷载为F
l
=P
s
A
F
l
≤0.7β
hp
f
t
b
m
h
∵b
m
=(b
t
+b
b
)/2b
b
=b
t
+2h
0Ⅰ
∴b
m
=b
t
+h
0Ⅰ
h
0Ⅰ
——截面有效高度,取两个配筋方向的截面有效高度的平均值;
P
s
——基础底面地基反力设计值(可扣除基础自重及其上的土重),当基
础偏心受力时,可取用最大的地基反力设计值;
(二)、桩承台基础稳定和强度的计算依据
塔吊桩承台基础的稳定性的计算依据是上海市标准《地基基础设计规范》(DGJ08-11-1999),桩承台强度的计算依据是《建筑地基基础设计规范》(GB50007-2002)和《混凝土结构设计规范》(GB50010-2002)。

计算时全部采用荷载设计值,即按《建筑地基基础设计规范》的规定,取荷载设计值为荷载标准值乘1.35。

(a) 承台弯距计算示意图
(c) 承台角桩冲切计算示意图
(b) 承台柱冲切计算示意图
1.桩竖向承载力设计值 单桩竖向受压承载力:
R d =R sk /γs +R pk /γp =U p ∑f si l i /γs +f p A p /γp 单桩抗拔承载力: R ’d =U p ∑λi f si l i /γs +G p
U p 、A p 分别为桩身截面周长和桩端横截面面积; f si ——桩侧第i 层土的极限摩阻力标准值; f p ——桩端处土的极限端阻力标准值; l i ——第i 层土的厚度;
λi ——桩周第i 层土的抗拔承载力系数;
G p ——单桩自重设计值,自重分项系数取1.0,地下水位以下应扣除浮力,
浮力分项系数取1.2。

γs 、γp 为承载力分项系数。

2.抗倾翻稳定性验算 N d =γ0(F dv +G d )/n ≤R d
偏心受压时除满足上述条件外,还应满足: 受压一侧:N dmax ≤1.2R d 受拉一侧:N l ≤R ’d
N di =γ0(F dv +G d )/n ±γ0(M d +F hd ×h)x i /∑x i 2 n ——桩的数量;
N di ——偏心竖向力作用下第i 根桩的竖向力设计值; x i ——第i 根桩至y 轴的距离;
3.桩承台的受弯、受剪、受冲切强度计算 (1).受弯计算
计算截面取塔身钢构柱边的截面: M y =∑N di x i
A s Ⅰ=M Ⅰ/(0.9f y h 0Ⅰ) (2).受冲切计算 塔身钢构柱对承台的冲切
F l =γ0F dv (扣除承台及其上土重,作用在冲切破坏锥体上的荷载设计值,锥体与承台底的夹角不小于45º)
F l ≤4βo (b c +a o )βhp f t h 0
βhp ——受冲切承载力截面高度影响系数; βo =0.84/(λo +0.2)λo =a o /h 00.2≤λo ≤1; 角桩对承台的冲切 N l ≤β1(2c+a 1)βhp f t h 0Ⅰ
β1=0.56/(λ1+0.2)λ1=a 1/h 00.2≤λ1≤1;
N l ——扣除承台及其上土重后的角桩顶竖向力设计值;。
