多功能校验仪说明书
BETA 960多功能校验仪 说明书
BETA90多功能校验仪用户手册武汉奥泰克仪器仪表有限公司WUHAN ALTEK INSTRUMENT & METER CO.LTD61、简介BETA90是一种便携式、由电池供电的多功能过程校验仪，该设备可测量或模拟输出多种电信号和物理量。
BETA90具有如下功能及特点：● 具有双通道显示，显示屏上半部分的显示区域可显示电压、电流和压力的测量值，显示屏下半部分的显示区域可显示电压、电流、压力、热电阻、热电偶、频率和电阻的测量值，还可以模拟输出脉冲值。
● 热电偶输入/输出端带有自动冷端温度补偿。
● 每个电信号或物理量的测量量程范围内均可设定5个递增或递减数值点。
● 互动式的使用菜单。
● 可使用自带的RS232接口进行远程控制。
● 独立的重复读数功能可校验变送器。
1.1 标准配置一套完整的BETA90应包括如下部分：主机，使用手册，测量导线3套，橡胶外壳，NIST 证书，便携式手提包（可选件：型号为CC572）。
1.2 安全事项请在使用BETA90时需注意以下几点： ● 请勿超过额定电压。
详见量程范围说明 ● 遵循一切设备安全条例。
● 当测量导线插在电流测量端时，请不要使测量头接触电压源。
● 如BETA90已损坏请不要继续使用。
在使用前请检查仪器的外壳，查看是否有裂纹或缺口。
要特别注意连接导线的接头部位的绝缘材料是否完整。
● 测量时请选择正确的功能和量程。
● 使用前请确认电池仓的盖子是否已关严。
● 打开电池仓之前请将测量导线从BETA90上拔下。
● 检查测量导线的绝缘材料是否已经损坏或已有金属部分裸露在外，在使用BETA90前请将已坏的测量导线进行更换。
● 在使用测量导线的夹头时，手指部分请不要触摸夹头。
● 请勿非正常使用BETA90，这种行为可能会减少仪器的使用寿命。
在使用中如有疑问，请与我公司技术/售后服务部门联系。
● 请不要在含有爆炸性气体、蒸气或灰尘的环境中使用BETA90。
PET1000 多功能电子式互感器校验仪使用说明书
本手册是北京博电新力电气股份有限公司的出版物。
任何形式的复制均需征得北京博电新力电气股份有限公司的同意。
本手册只代表出版时的技术动态。
手册中的产品信息、说明以及所有技术数据均不具有合同约束力。
博电新力电气股份有限公司保留随时对技术、配置进行修改而不另行通知的权利。
博电新力电气股份有限公司对本手册中可能发生的错误不承担责任。
目录注意事项 (4)1.产品概述 (6)1.1. 产品功能和特点 (6)1.2. 系统配置 (8)1.3. 面板说明 (9)2.技术参数 (12)2.1. 模拟量指标 (12)2.2. 数字输入电压 (12)2.3. 数字输入电流 (13)2.4. 通信接口 (13)2.5. 同步信号输入参数 (13)2.6. 同步信号输出参数 (13)2.7. 环境条件与影响量 (14)2.8. 安全性能 (14)2.9. 外壳与防护 (15)2.10. 机械参数 (15)3.测试软件 (16)3.1. 概述 (16)3.2. 程序主界面 (16)3.3. 工具栏使用说明： (18)3.4. 参数设置说明 (20)4.测试过程使用说明 (33)4.1. PET1000校验系统框图如下： (33)4.2. 接线 (35)附录A装置可能出现的异常现象 (38)附录B互感器误差限值 (39)注意事项1.本仪器为高精度测试仪器，为保证测量精度，装置开机后建议预热10分钟以上再进行测试;2.该仪器供电电源为交流220V(50Hz,5A)，请勿将直流电压或交流380V电源接入到电源输入端，否则可能会造成仪器损坏;3.外接笔记本电脑测试进行时，笔记本与测试仪通过以太网双绞信号线连接，应保证信号线可靠连接，不要随意拉扯信号线或晃动信号线连接端;4.仪器配套的联机软件建议运行在Windows XP或Window 7操作系统下;5.仪器使用完毕后应放入外包装箱内存放。
清洁箱体前，应将供电电源断开，拔下电源插头以后再用清洁剂或湿布小心擦拭;【安全使用】1.禁止带电插拔电流或电压输入线，注意电流互感器二次侧测试过程中严禁开路。
校验仪说明书
-2-
三、过程校验仪描述
1、测量/输出插孔图
测量插孔 输出插孔
2、按键定义
数字功能键
测量通道功能键
输出通道功能键
主功能键
按键功能说明：
按键名称
T.SET
说
设置参考温度 内部保留
明
按键名称
FUNCT/ON HOLD RANGE 24V LOOP MEASURE ON/OFF FUNCT/ON
T/TC RTD RTD TC/T
-5-
四、测量信号
欲使用测量电参数，请按以下步骤进行： 1、电流测量： 上电默认为电流测量，屏幕上半部分显示的是 “测量 24mA 电流”，也可通过按左边的 “FUNCT/ON”键切换到此画面； 2、模拟二三线制变送器： 在电流测量的基础上按“24VLOOP”键，使屏幕上 半部分显示“测量 24mA 电流 24V”即可； 3、电压测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示 “测量 11V 电压”，如果要切换到mV档测量，则 在11V电压档的基础上，按左边的“RANGE”键使 屏幕上半部分显示“测量 110mV 毫伏电压”； 4、电阻测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示 的是“测量 3200Ω 电阻”，如果要切换到500Ω 电阻档测量，则在3200Ω电阻档的基础上，按左 边的“RANGE”键使屏幕上半部分显示“测量 500 Ω 电阻”； 5、热电阻RTD测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示 的是“测量 PT100 热电阻”，如果要切换到其它 热电阻档测量，则在PT100热电阻档的基础上，按 左边的“RANGE” 键使屏幕上半部分显示“测量 CU100 热电阻”或者其它的热电阻分度号； 6、热电偶TC测量： 按左边的“FUNCT/ON”键，使屏幕上半部分显示 的是“测量 J 型 热电偶”，如果要切换到其它 热电偶档测量，则在J型热电偶档的基础上，按左 边的“RANGE” 键使屏幕上半部分显示“测量 R 型 热电偶”或者其它的热电偶分度号；
(整理)多功能电能表校验仪说明书.
精品文档多功能电能表校验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
精品文档、概述 (1)二、主要功能和特点2=a-mil ■=■ I all aaa I Bill I Bna =・・=” U ■=■ I I ■ !■：! I •= I I I ■■■M I I ■■ ■aM I I ■ I I ■ MM H I I I ■■■ I ma a I I ■■ ■aaB I I ■_■ M I I =*^ I ■ I I I =_■ M A I I ■-■ ■ ■■ I I m ..=：! I •— H I I ■■ ■ =； a_u I I ■ ■ I I ■_■ Bia ■= 四、 面板说明..................................... 3 五、 操作使用方法 .. (4)1、开机 2、 接线方法 (4)3、 设置常数及方式. .. ... . (5)4、 电参数测量、 .... .... ............ . (5)5、 CT 变比的测量 (6)&查线（错误接线识别） (6)7、电冃匕表校马M rF L,r‘r.bf , — ‘rF.L,r■—. .— r, — ,r-r,L,r —. .— rr ' — —.rF.LE•— rTr, —、rF 、L 、r — 88、 存贮和查询 (11)9、 液晶屏对比度的调节"- ■- - (12)六、 电能基本误差的校准“. (13)七、 常见故障及处理万法 (14)八、 附件15 九、 附录 (16)2、光电采样器的使用方法3、电子表脉冲采样线的使用方法 ----------------------------------- 16一、 概 述在使用该设备之前，请详细阅读本使用说明书。
VC26H多功能过程校验仪说明书_中文(0.0)
多功能过程校验仪声明：本手册适用于HART型和基本型的多功能过程校验仪仪表。
与HART相关的操作仅适用于HART型。
手册内所有的解释和范例是以HART型型作说明的。
1引言多功能过程校验仪（以下简称校验仪）是一个由电池/适配器供电，能测量和输出电参数和物理参数的手持便携式仪器（见表1）。
表 1. 输出和测量功能一览表除表1所列的功能以外，校验仪还具有下列特性：▪任何功能状态都可直接进入HART功能（仅限HART型）。
▪测量和输出可同时工作。
测量信息与输出信息分屏显示。
▪热电偶（TC）输入/输出端子及校验仪内部具有自动参考节点温度补偿。
▪手动步进输出及自动步进和斜波电流输出。
▪任何操作下的室温监视▪测量/输出温度监视功能▪测量/输出mA%显示▪测量滤波功能▪测量手动保持功能▪压力输出显示值的自动保持功能2与我们联系欲订购部件、寻求操作上的协助或取得最靠近您的经销商或维修中心的地点，请打电话，或请探访公司网址：（见说明书封底）3标准配置以下所列的项目均包含在您的校验仪内，如果您发现校验仪有损坏或缺少一些东西，应立即与购买单位联系。
欲订购更换零件或备件，请参见本手册15.3所列的用户可更换的备件清单。
▪测试表笔（H000000-00） 1付▪工业测试导线（H000001-00） 1付▪工业测试导线（H000002-00） 1付▪钩式测试表笔（H000004-00） 1付▪鳄鱼夹（H010000-00） 1付▪鳄鱼夹（H010007-00） 1付▪热电偶转接头（H200000-00） 1个▪使用说明书 1本▪产品合格证明书 1份▪保险管（100mA/250V） 2只▪保险管（50mA/250V） 2只▪5号碱性电池 4节▪布包 1个4安全信息用户应按照本说明书的指示使用校验仪，否则校验仪所提供的保护措施可能会受到损坏。
对于没有按照所给的安全警示信息进行操”指出可能对用户构成危险的情况或行为；“小心”指出可能对校验仪或被测试设备造成损坏的情况或行为。

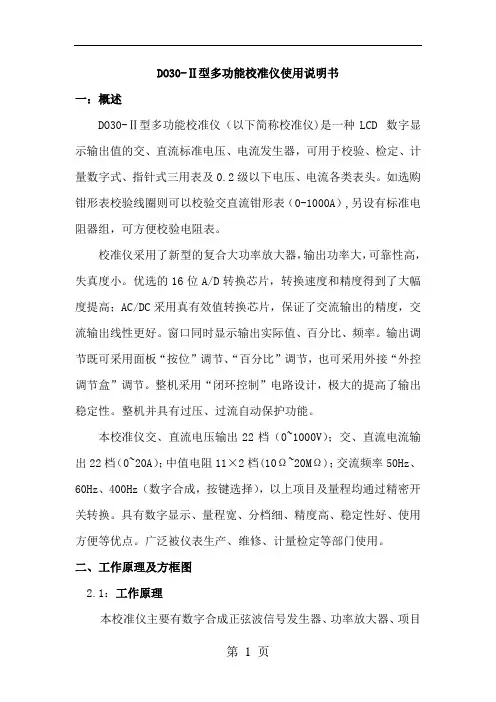

DO30-Ⅱ型多功能校准仪1
DO30-Ⅱ型多功能校准仪使用说明书一：概述DO30-Ⅱ型多功能校准仪（以下简称校准仪)是一种LCD 数字显示输出值的交、直流标准电压、电流发生器，可用于校验、检定、计量数字式、指针式三用表及0.2级以下电压、电流各类表头。
如选购钳形表校验线圈则可以校验交直流钳形表（0-1000A）,另设有标准电阻器组，可方便校验电阻表。
校准仪采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。
优选的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度，交流输出线性更好。
窗口同时显示输出实际值、百分比、频率。
输出调节既可采用面板“按位”调节、“百分比”调节，也可采用外接“外控调节盒”调节。
整机采用“闭环控制”电路设计，极大的提高了输出稳定性。
整机并具有过压、过流自动保护功能。
本校准仪交、直流电压输出22档（0~1000V）；交、直流电流输出22档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程均通过精密开关转换。
具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。
广泛被仪表生产、维修、计量检定等部门使用。
二、工作原理及方框图2.1：工作原理本校准仪主要有数字合成正弦波信号发生器、功率放大器、项目与量程转换、CPU单元、键盘及显示单元、电源与保护单元、标准电阻器等组成。
其基本工作原理是：数字正弦波信号发生器产生的微弱电信号，经功率放大器放大，放大后的固定信号进行电压变换，送到项目、量程转换，进行分压或限流，以取得多量限值；直接输出。
键盘输入信息，经CPU处理，送显示单元显示结果。
三、主要特点3.1 电压短路、电流开路自动保护。
3.2 交、直流电流输出可达24A。
3.3 输出超载自动保护，手动复位，工作更加可靠。
3.4 输出调节可以“按位”调节，也可按“百分比”调节。
GL2033说明书
天津市国力电子有限公司地址：天津市南开区白堤路5-5-101号300192 电话：(022)87894846 87894852传真：(022)87894852GL2033型多功能校验仪使用说明书天津市国力电子有限公司目录1.概述--------------------------------------------------12.技术参数--------------------------------------------23.工作原理--------------------------------------------34.结构特征--------------------------------------------35.使用与维护-----------------------------------------56.仪器校准点-----------------------------------------87.附件--------------------------------------------------86.仪器校准点下列各点为主线路板上各点：1VR2：电阻测量标度电位器1VR3：mV输出调零电位器1VR5：mA测量标度电位器1VR6：mV测量标度电位器1VR7：V测量标度电位器7.附件①使用说明书一份②电源线一根③测试线一付④DC24V电源线一根1.概述GL2033型多功能校验仪是一种便携式通用型校验仪器。
它既有数字式标准信号源输出功能，可以输出直流电压、直流电流、电阻，又具备测量功能，可以精确测量直流电压、直流电流、电阻。
为方便仪表校验，设置了阶跃输出控制功能，并且可以提供现场仪表的供电电源。
因此，GL2033型多功能仪表校验仪使用灵活，操作方便，性能稳定，可靠性强，可用于校验DDZ-Ⅱ、DDZ-Ⅲ型及采用国际标准传输信号的自动控制仪表，可广泛应用于石油、化工、冶金、发电、仪表行业及科研部门，工作环境符合GB6587.1-1986《电子测量仪器环境试验总纲》中Ⅱ组仪表的有关规定。
MicroCal200+双通道多功能校验仪说明书
意大利欧隆强仪器公司基本操作手册高精度多功能校验仪M89系列联系地址: 上海市愚园路1221弄1号御华名苑8楼电话: 021-6213-4378. 021-6213-1128.传真: 021-6213-7040.邮编: 2000501 基本特性1．1 设计革新MicroCal 校验仪使用革新设计，通过强大的32字节的微型控制器和精密的、高稳定性的、低频率的信号、热障e.m.f.自由模拟回路。
一个电改写存储器允许软件通过系列接口和调制解调器来更新和升级。
MicroCal 200+ 和MicroCal 2000+ 合并成一个准时种，留有PCMCIA记忆卡槽，并大大改善了操作功能。
1．2 灵活性操作设置模式更加简单化。
菜单页面次序仅仅需要<Select> 和<Enter> 按键进行操作。
一份全套的操作手册被存储在内存中，而且可以直接连接操作助手。
任何相关的操作说明都可以通过<Help>键来显示。
独立的终端通路1 (In)和通路2 (Out)设置在最前端的面板上。
仪器接受2，3，4线的热电阻。
1．3 键盘和显示一种经过特殊材料热加工后的加膜金属按键有一百万次按键寿命，其内部的电子元件也是密封在这种环境中。
每个紧凑加膜的键盘通过电子信号编码被微型处理器识别。
设置摸拟电信号使用特殊的欧隆强在线电子数字模式或是一种直接数字键入模式。
可发光的显示屏配备有背景光，即使在很弱的光线条件下也可以轻松的看到显示。
显示器允许同时显示测量值和输出值，并同时显示多种信息：工程单位、各种类型的传感器、电信号、温度范围，冷端和可充电电池工作状态。
背景光自动关闭模式已经安装以便节约电池寿命。
输入和输出的数据的位置可通过按键进行位置变换。
1．4 数字串行接口这是一个双通道TTL 电平的数字通信接口，可用于与电脑系统连接。
进行通信需要RS232 适配器。
1.5 软件时钟,闪存，RAM逻辑操作功能，数学运算、数据存储. 一块可移动的内存卡(PCMCIA)安装在MicroCal2000+ 和MicroCal 200+软件包括以下功能:多种测量，信号发生模式信号处理：滤波、平均、峰值、警告可下载测试过程(CalpMan)数据采集(LogMan)测试开关程序斜率和步进动态测试用户可定义的直线(LinMan)用户进入探头具体校验类型(LinMan)1.6 比例因素和平方跟所有无温度范围都可以编程并可以以工程单位读取测试数值和输出值。
AMETEK 多功能校验仪 ASC300 用户手册
为避免可能的电气事故和人员伤害 z 不要对校准仪加超过量程的电压 z 在电流测试端子插入测试线时，探头不要接触电压源 z 如果校准仪已经损坏，请不要再使用。检查端子之间的绝缘。 z 测试之前选择正确的功能和连接方法 z 在打开电池盒之前，将测试线拔下 z 不要再危险易爆或有蒸汽，粉尘的环境中使用仪表 z 在变换测量或输出功能之前，拔下测试线 z 电池指示出先后请及时更换电池，以免引起电器故障或人员伤害 z 测试电阻前请对高电压电容放电并断开电源 z 使用正确的插头和测试线并选择适当的量程进行测量或输出。 z 使用压力模块进行压力校准时，屏幕信息出现-OL-表示已经超量程，请尽快使
ASC300 具有自动高电压保护功能，保护电路替代保险管；双屏幕显示；双通道隔 离端子可以同时输出测量；自动步进；热电偶自动冷端补偿；提供 RS232 通讯接口， 可以自校准自调整。
ASC300 随机带一个便携式软包和表笔，无需将 ASC300 取出软包也可以进行按键， 连接测试线以及连接压力模块等操作，表笔等附件可以直接装入软包，携带和使用 都非常方便。
z 请勿将该仪器用于任何超过其规范用途的目的或场合。仪器的使用者必须是接 受过培训取得资质，并熟悉该仪器的使用方法的人。
z 使用时，应当遵守精密测量仪器的操作规范。 z 保护仪器免受潮湿、撞击、强磁场、静电和极端温度的侵害。
-2-
CALIBRATION INSTRUMENTS
z 请勿插入任何部件或者拆解仪器。
-4-
CALIBRATION INSTRUMENTS
ASC300 手持式综合校准仪
1. 仪表布局................................................................................................... 4 2. 屏幕和菜单............................................................................................... 5
多功能过程校验仪使用说明书.doc
前言非常感谢购买本公司生产的多功能过程校验仪。
本说明书解释了多功能过程校验仪的配置、操作方法和使用注意事项。
在使用多功能过程校验仪之前，请仔细阅读本说明书。
在充分理解的基础上，再对多功能过程校验仪进行操作。
●公司遵循持续发展的原则。
我们保留在预先不通知的情况下，对此说明书中描述的任何产品进行修改和改进的权利；保留在预先不通知的情况下，修订或废止本文档的权利。
对改进后的产品有相应的使用说明书或改进说明。
●本公司向最终用户保证，该仪表供货时的硬件、附件在材质和制造工艺上都不存在任何缺陷。
若在仪表到货之日起的1年质保期内收到用户有关这类缺陷的通知，本公司将对确实有缺陷的产品实行免费修理或更换。
本公司的所有产品均承诺终身维修。
2017年11月危险●严禁擅自拆卸、加工、改造或修理多功能过程校验仪，否则可能导致其动作异常，故障或报废。
由此造成的事故，本公司恕不负责。
●插孔之间的最高允许电压是30VDC，最大电流是25mA。
●当测试表笔的一端被插入电流插孔时，切勿将表笔另一端碰触电压源。
●切勿使用已损坏的多功能过程校验仪及其配件。
●请严格按照本说明书的各项说明进行操作，否则可能损坏多功能过程校验仪。
注意●首次使用多功能过程校验仪前，请确保电池电量充足。
●使用前务必保证多功能过程校验仪正常供电，并测量已知电压以确认多功能过程校验仪工作正常。
●使用多功能过程校验仪前应确定电池盖已关紧，在打开电池盖前请务必先把多功能过程校验仪的测试表笔拆下。
●根据使用要求选择正确的功能和量程档。
●使用测试探针时，手指应保持在探针的护指装置后，切勿触碰探针的金属触点。
●报废本产品时，按工业垃圾处理，避免污染环境。
目录1 概述.......................................................................................................... V II2 标准设备................................................................................................. V II3 初识多功能过程校验仪 (VIII)4 多功能过程校验仪概述 (IX)4.1插孔 .................................................................................................... I X 4.2多功能过程校验仪按键 (X)4.3显示屏幕 (XII)5 测量模式 (XIII)5.1测量电压、有源电流、欧姆和频率信号。
NM5200多功能校验仪说明书
4-4 交流电流（40Hz~65Hz）
量程 2mA 20mA 150mA 250mA 500mA 1A 2.5A 5A 10A 20A
输出范围 0.2mA～2.2mA
2mA～22mA 15mA～165mA 25mA～275mA 50mA～550mA 0.1A～1.1A 0.25A～2.75A 0.5A～5.5A
4-8 方波频率技术指标
调节细度 0.001Hz
准确度 ±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set
功能 量
输 出 范 调节细 准 确 度
程
围
度
方 波 1MHz
1.1MHz～
100Hz TTL 电平
频率
100KHz
100KH 110KHz～10KHz 10Hz ±0.05％
量程 75mV 200mV 1.5V
3V 10V 75V 150V 300V 600V 1000V
输出范围 10mV～82.5mV 20mV～220mV 0.15V～1.65V 0.3V～3.3V
1V～11V 7.5V～82.5V
15V～165V 30V～330V 60V～660V 100V～1020V
电压量程
300V
600V
30V~330V 60V~660V
±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set
±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set ±0.05％set
z
10KHz 11KHz～1KHz 1Hz
TH-3B多功能校准仪标准源万用表检定装置技术说明书
TH-3B多功能校准仪标准源万⽤表检定装置技术说明书TH-3B多功能校准仪标准源万⽤表检定装置技术说明书⽬录1、⾯板功能使⽤说明 (2)2、特别提⽰ (2)3、概述 (3)4、⼯作原理 (3)5、主要特点 (4)6、技术指标 (5)7、使⽤细则 (5)8、注意事项 (7)9、整机的校准 (7)10、成套件 (8)1、⾯板功能使⽤说明：⑴电阻输出⑵电压、电流输出⑶电阻选择⑷ACI⾼阻输出⑸量程选择⑹项⽬选择⑺外控调节⑻LCD显⽰屏⑼功能按键⑽输出调节⑾调节⽅式选择⑶⑸⑹⑻⑴⑵⑷⑺⑼⑽⑾2、特别提⽰：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。
2.2、本仪器最⼤输出电压达1000V，操作时应注意⼈⾝安全。
2.3、本仪器不宜在相对湿度⼤于80%的环境中⼯作，供电电源质量将影响输出稳定度。
2.4、作交流项⽬检测时，避免在有输出的情况下，切换频率。
2.5、关机前，请切断所有输出。
3、概述：TH-3B型多功能校准仪是⼀种LCD显⽰的数字式交、直流标准电压、电流发⽣器，整机采⽤“闭环”控制，输出稳定度⾼，可⽤于校验数字式、指针式三⽤表及各类交直流表头。
本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(0Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项⽬及量程变换均通过内部精密开关转换。
三窗⼝同时显⽰输出实际值、百分⽐、频率。
输出调节既可采⽤“按位”调节，也可采⽤“百分⽐”调节。
采⽤最新的16位A/D转换芯⽚，转换速度和精度得到了⼤幅度提⾼；AC/DC采⽤真有效值转换芯⽚，保证了交流输出的精度。
采⽤了新型的复合⼤功率放⼤器，输出功率⼤，可靠性⾼，失真度⼩。
具有数字显⽰、量程宽、分档细、精度⾼、稳定性好、使⽤⽅便等优点。
4、⼯作原理：本仪器主要有数字合成正弦波发⽣器、功放及保护单元、量程单元、CPU单元、键盘及显⽰单元、电源、标准电阻器等组成。
YTC2088 多功能电能表现场校验仪 用户操作手册说明书
YTC2088多功能电能表现场校验仪用户操作手册尊敬的顾客感谢您购买本公司YTC2088多功能电能表现场校验仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
GE Sensing DPI 880 Druck多功能校准仪说明书
DPI 880
Druck Multi-function Calibrator
DPI 880 is a Druck product. Druck has joined other GE high-technology sensing businesses under a new name_ GE Industrial, Sensing.
HART mA loop resistor
250 S (menu selection)
Frequency specification
Measure accuracy
0 to 999.999 Hz
0.003% rdg + 2 counts
Source accuracy 0.003% rdg + 0.0023 Hz
Simultaneous dual readings Reads both input and output parameters simplifying calibrations and system diagnostics. Calibration values are captured on one screen and adjustments are seen in real time, for example, when making zero and span adjustments.
mA mA (24V) V Switch test IDOS Pressure Leak test
Measure or source
IDOS
mA V mV Hz RTD TC V Pressure
Programmable step and ramp outputs Quickly step through calibrations with the %Step output or make zero and full scale adjustments using Span Check. The Ramp output is ideal for delicate analogue meters, rate of change indicators and checking valve travel and slew rates.
DO30-IIB型多功能校准仪说明书.
一、用途、特点 (1)二、主要功能 (1)三、技术参数 (2)四、工作原理及框图 (5)五、使用方法 (5)六、校准与维修 (17)七：注意事项 (19)八、应用举例 (20)九、成套性 (23)一、用途、特点DO30-IIB型多功能校准仪（以下简称校准仪）是具有五位半LCD 液晶屏数字显示输出值，并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。
另设有22档标准电阻器组，方便校准万用表电阻档。
备有RS232接口实现数据自动处理功能。
校准仪采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节选择数字键式控制和编码器调节组合，使其控制灵活，反应迅速，实现定值输出和连续调节的不同需求，使用更加方便快捷。
适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。
亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。
广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。
二、主要功能2.1 5位半LCD数字显示输出量，同屏显示档位、量程、被检表示值误差r A和引用误差r m、误差修正值、输出量百分比、被检表满度值、频率、步进值，按实际值和百分比两种方式同时显示输出量，即时读出被检仪表的误差，省时省力。
2.2采用调节器键盘控制输出量的增减。
调节器上有键盘和编码器两种配置，光标初始位置在最后一位，按左右箭头可移动至除第一位数字外的各位数下方。
编码器依光标位置增减数值。
键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N（N为4、5、6、10、15）。
2.3交、直流电压输出范围:0～250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,电压最大输出1100V。
2.4交、直流电流输出范围:0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A,电流最大输出22A。
多功能电能表现场校验仪
3、设置常数及方式 在 “操作说明” 提示状态下按 [设置] 键，进入“常数设置” 状态（见图 3） 。按数字键及上、下、左、右箭头键可输入“被 校表常数” 、 “圈数” 、 “CT 变比” （仅当电流输入方式选择为 500A 钳表输入时才有该项设置。如果使用了 500A 钳表输入方式对电
能表进行校验，则该 CT 变比项应设置为 001；如果是对计量装 置综合误差进行校验，则该 CT 变比即为计量装置中所使用的 CT 的变比） 。按左、右箭头键选择校验方式和电流输入方式。确认 正确设置后，再按 [设置] 键，即自动将所设常数存入设备内， 并返回到“操作说明”状态。常数设定后将长期有效（断电后依 然有效） ，要改变常数需重新设定。 再按〈设置〉键返回 被校表常数：××××× 圈 数：×× 校 验 方式：光电 有功 电 流 输入：5A 端子输入 图3 注： “校验方式”项包括“有功” 、 “无功”及“光电”输入 还是“手动”输入四种方式。 “光电”输入通常指的是光电采样 器或电子表脉冲采样线输入；电子表脉冲采样线上附有手动开 关， “手动”输入因为人眼视觉误差很大，不作推荐使用。 “电流 输入”项的输入方式有如下几种： ① 5A 端子输入。②5A 钳表。 3 20A 钳表。④500A 钳表。 ○ 4、电参数测量 利用本现场校验仪的电参数测量功能， 可采用比对法来校验 其它电工仪表。 按下相应的电参数测量功能键即可测得所需的电 参数，测量时每秒刷新一次。其中“电量”键可一屏显示电流电 压功率等所有电参数，此时液晶屏刷新可能有点慢。单相电压或 电流的测量，其输入可任选一相。 功率、角度、 功率因数的测量，
可任选一组（用同一相电压、电流输入端）进行。注意：在测量 电参数时，必须有一相电压接入，否则测量参数会不稳。另外， 要注意电压、 电流输入端子的量限和方式， 保证正确设置电流输 入方式和输入量不超出所选端子量限。 注：P—有功，Q—无功。三相三线时，Ua 是指 Uab 的电压， Uc 是指 Ucb 的电压，Ub 无意义；Pa（Qa）是指 Pab（Qab）值， Pc（Qc）是指 Pcb（Qcb）值，Pb（Qb）无意义。 5、CT 变比的测量 按[变比]键即显示如下（见图 4） 。按屏幕提示进行操作即 可测出 CT 变比。此时 A 相钳必须用 500A 钳表，C 相钳必须用 5A 钳表,与电流输入方式无关。
多功能过程校验仪说明书
多功能过程校验仪说明过程校验仪是一种多功能、高精度的便携式仪器，可用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，最高精度可达0．015%，是工业现场、实验室以及各类仪表制造商必备的计量测试工具。
山东长城自动化设备有限公司，前身是国内三大压力表生产基地之一——济南压力表厂，仪表品类齐全，品质可靠。
下面以山东长城自动化ACS-M2 多功能过程信号校验仪为例介绍多功能过程校验仪的功能特点。
产品特点:▲超强保护功能: 防水等级;IP67，任意信号端误接220V自动保护▲测量/输出：电压、电流、频率、电阻▲以温度形式模拟热电阻、热电偶▲可模拟二线制变送器▲两个相互隔离的通道，支持同步测量、输出▲可提供25%和100%的手动步进、自动步进及自动斜坡的输出功能▲带白色LED背光，并具有自动背光关闭和自动电源关闭功能，适合现场使用▲提供24V直流电压回路供电技术参数：▲测量指标功能量程精度电压 0~60.000V（上屏±30V） 0.02%+2 0.05%+2电流 0~24.000mA（上屏±24mA） 0.02%+2 0.05%+2毫伏 -10.00mV~120.00mV 0.02%+2 0.05%+2电阻 0.00Ω~440.00Ω~400.0Ω~3200.0Ω 0.02%+2 0.05%+2频率 1.000Hz～99.999Hz 0.01%+1 0.02%+1 100.00Hz～999.99Hz 1000.0Hz～9999.9Hz 10.000kHz～99.999kHz热电偶 J、K、T、E、R、S、B、N热电阻 Pt100、Pt1000、Cu50、Cu100▲输出指标功能量程精度电压 0~10.000V 0.02%+2 0.05%+2电流 0~24.000mA 0.02%+2 0.05%+2 毫伏 -10.00mV~120.00mV 0.02%+2 0.05%+2 电阻 10.00Ω~440.00Ω~400.0Ω~3200.0Ω 0.02%+2 0.05%+2频率0.20Hz～200.00Hz 0.01%+1 0.02%+1 200.0Hz～2000.0Hz 2.000kHz～20.000kHz热电偶 J、K、T、E、R、S、B、N热电阻 Pt100、Pt1000、Cu50、Cu100▲其他功能：1、自动输出模式:慢斜坡、快斜坡、25%阶跃；手动输出模式:设定、0%、100%、25%增减2、保护功能: 防水等级:IP67，任意信号端误接220V自动保护3、供电电池：6节 LR03(7号)碱性电池或充电电池，电源适配器:12V/1A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称：ConST316多功能温度校验仪
产品型号：ConST316
生产厂商：康斯特
产品数量：不限
产品单价：电议
ConST316多功能温度校验仪的详细资料
新一代多功能温度校验仪，强大的任务管理功能，智能手机操作模式，助您更方便、更快捷地完成校准工作。
功能特点：
1.智能手机菜单操作模式：图文快速操作向导，图标式菜单管理；
2.强大的任务管理功能：支持被校仪表信息管理、校准过程参数设定、校准过程自动执行、数据自动分析、超差点自动标记、校准结果快速存储，可下载任务、上传数据。
3.热工宝典功能：压力、温度单位转换，电压值、电阻值与温度值的互算，符合ITS-90国际温标；
4.先进的自动冷端补偿技术：内嵌式冷端保温模块，快速跟踪温度变化，并且率先实现了冷端传感器的校准（专利：201010223848.2）。
5.可靠的误操作保护技术：任意两个插孔之间都可承受30V误操作的电压。
电流测量端可长时间承受1A误操作的电流，误操作撤销后，仪表自动恢复到正常状态，不需要更换保险。
√具有屏幕快照存储功能。
√测量电压、电流、电阻、频率、热电偶和热电阻。
√输出电压、电流、电阻和频率，模拟热电偶、热电阻输出。
√可校准开方型变送器，也可校准开方型变送器显示仪表。
√使用可编程的斜坡输出，可校准开关类仪表，自动捕获开关动作。
√校准指针类仪表，支持示值基准法和标准基准法两种模式。
√可设定脉冲数频率输出，方便流量积算仪等仪表的校准。
√频率输出的幅值可设定。
√测量电路、输出电路及回路电源相互隔离。
√可作为高准确度铂电阻数字温度计使用，支持修正R0、a、b、c参数。
√标准的热偶插头及补偿导线，使用方便。
√可更换的充电电池，充电快，使用时间长。
√采用3.5寸TFT彩屏，中英文菜单。
√支持系统固件升级。
√体积小，重量轻。
测量(环境温度20℃±5℃)
信号种类量程范围准确度
毫伏电压 (-75.0000～75.0000)mV ±(0.01%RD+0.005%FS)
电压(-30.0000～30.0000)V ±(0.01%RD+0.005%FS)
电流(-30.0000～30.0000)mA ±(0.01%RD+0.005%FS)
电阻2、3
线制
(0～400.000)Ω±(0.02%RD+0.005%FS) 4线
制
(0～4000.00)Ω±(0.01%RD+0.005%FS)
频率(1～50000.0)Hz ±(0.005%RD+0.002%FS)脉冲0～999999 N/A
热电偶S、R、B、K、E、N、J、T、C、D、G、L、U
热电阻Pt10(385)、Pt100(385)、Pt100(391)、Pt100(392)、Pt500(385)、Pt100 Cu10(427)、Cu50(428)、Cu100(428)、Ni120(672)、Ni100(618)
通断/
输出(环境温度20℃±5℃)
信号种类量程范围准确度
毫伏电压(-10.000～75.000)mV ±(0.02%RD+0.005%FS)电压(0.0000～12.0000)V ±(0.02%RD+0.005%FS)电流(0～22.000)mA ±(0.02%RD+0.005%FS)
电阻(1～400.00)Ω±(0.02%RD+0.005%FS) (1～4000.0)Ω±(0.03%RD+0.005%FS)
频率(0～50000.0)Hz ±(0.005%RD+0.002%FS)脉冲0～999999 N/A
模拟热电S、R、B、K、E、N、J、T、C、D、G、L、U
偶
模拟热电阻Pt10(385)、Pt100(385)、Pt100(391)、Pt100(392)、Pt500(385)、Pt1000(385)、Cu10(427)、Cu50(428)、Cu100(428)、Ni120(672)、Ni100(618)
DC24V 24V±0.5V
一般指标
种类指标
通讯接口RS232
工作温度(-10～50)℃
存储温度(-20～60)℃
相对湿度< 90%RH，非凝露
气压(86～106)kPa
供电方式充电电池或交流适配器
电池聚合物锂离子电池，充电时间小于4小时间，连续工作大于15小时外形尺寸192mm×100mm×52mm
重量720g
模拟热电偶输出和使用热电偶测量温度准确度(环境温度20℃±5℃)
热电偶类型标准温度范围(℃)
S IEC 584 -50 ～1768 -50～400 400～1000 1000 to1768
R IEC 584 -50～1768 -50～200 200～500 500～1768
B IE
C 584 0～1820 50～450 450～800 800～1820
K IEC 584 -270～1372 -250～-200 -200～-100 -100～600 600～1372
N IEC 584 -270～1300 -250～-200 -200～-100
-100～1300 0.4 0.
E IEC 584 -270～1000 -250～-200 0.6 0. -200～-100 0.3 0. -100～0 0.2 0. 0～700 0.2 0. 700～1000 0.2 0.
J IEC 584 -270～1200 -210～-100 0.3 0. -100～1200 0.3 0.
T IEC 584 -270～400 -250～-200 0.8 0. -200～0 0.4 0. 0～400 0.2 0.
C ASTM E988 0～2315 0～1000 0.5 0. 1000～1800 0.7 0. 1800～2315 1.0 1.
D ASTM E988 0～2320 0～100 0.5 0. 100～1100 0.4 0. 1100～2000 0.6 0. 2000～2320 0.9 1.
G ASTM E1751 0～2315 0～200 2.4 2. 200～400 0.5 0. 400～1400 0.4 0. 1400～2315 0.7 1.
L DIN43710 -200～900 -200～-100 0.2 0. -100～400 0.2 0. 400～900 0.2 0.
U DIN43710 -200～600 -200～0 0.4 0. 0～600 0.2 0.
模拟热电阻输出和使用热电阻测量温度准确度(环境温度20℃±5℃)
热电阻类型标准温度范围(°C)温度准确度(°C 测量 (2W/3W)
Pt10(385) IEC 751 -200～850 -100～200 0.65 200～600 0.82 600～850 0.96
PT100 (385) IEC 751 -200～850 -100～200 0.15 200～600 0.26 600～850 0.34
Pt100 (3916) IEC 751 -200～850 -100～200 0.15 0.1 200～600 0.26 0.16 600～850 0.33 0.20
Pt100(3926) IEC 751 -200～850 -100～200 0.15 0.1 200～600 0.26 0.16 600～850 0.33 0.1
Pt500(385) IEC 751 -200～850 -100～200 0.20 0.16 200～600 0.32 0.22 600～850 0.40 0.27
Pt1000 (385) IEC 751 -200～850 -100～200 0.1 0.05 200～600 0.2 0.10 600～850 0.27 0.14
Cu100(385) IEC 751 -50～150 -50 to150 0.12 0.09 Cu50(385) IEC 751 -50～150 -50～150 0.17 0.13 Cu10(427) IEC 751 -100～260 -100～260 0.61 0.56 Ni120(672) DIN 43760 -100～260 -100～260 0.07 0.05 Ni100(618) DIN 43760 -100～260 -100～260 0.08 0.06
标准配件
1 测试线（3红3黑） 1套
2 短路线（1红1黑） 1套
3 适配器 1支
4 锂电池 1块
5 ConST31X说明书-中文 1份
6 测试证书（电测）-中文 1份
7 ConST316/317/318《装箱单》-中文 1份
8 《保修单》-中文 1份
9 合格证 1份
10 仪器箱 1个。
