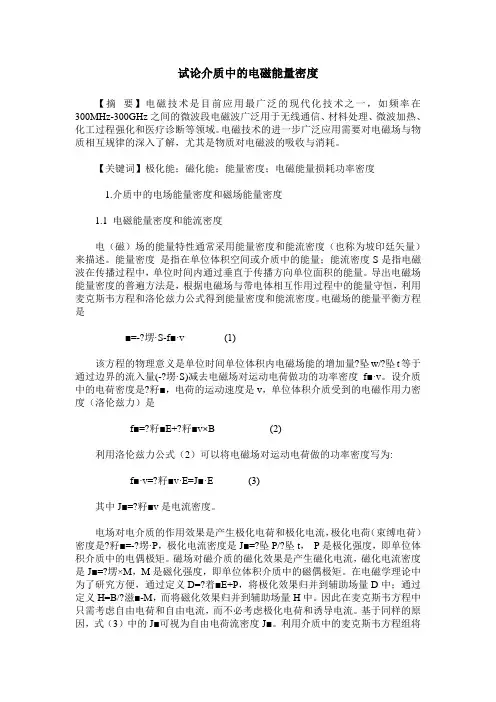

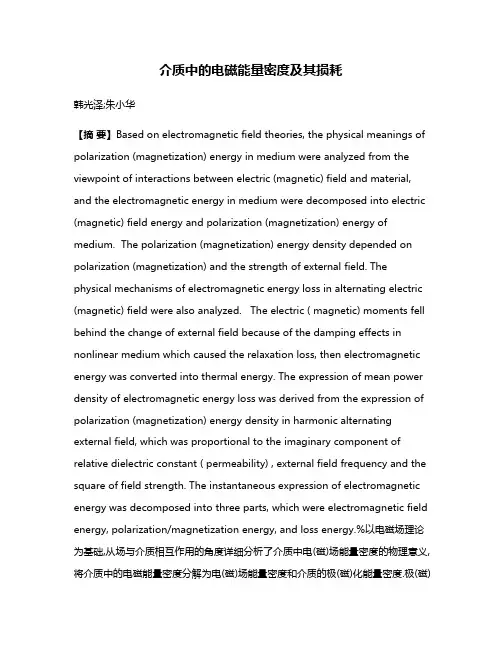

试论介质中的电磁能量密度
试论介质中的电磁能量密度
【摘要】电磁技术是目前应用最广泛的现代化技术之一，如频率在300MHz-300GHz之间的微波段电磁波广泛用于无线通信、材料处理、微波加热、化工过程强化和医疗诊断等领域。电磁技术的进一步广泛应用需要对电磁场与物质相互规律的深入了解，尤其是物质对电磁波的吸收与消耗。
【关键词】极化能；磁化能；能量密度；电磁能量损耗功率密度
1.介质中的电场能量密度和磁场能量密度
1.1 电磁能量密度和能流密度
电（磁）场的能量特性通常采用能量密度和能流密度（也称为坡印廷矢量）来描述。能量密度是指在单位体积空间或介质中的能量；能流密度S是指电磁波在传播过程中，单位时间内通过垂直于传播方向单位面积的能量。导出电磁场能量密度的普遍方法是，根据电磁场与带电体相互作用过程中的能量守恒，利用麦克斯韦方程和洛伦兹力公式得到能量密度和能流密度。电磁场的能量平衡方程是
■=-?塄·S-f■·v (1)
该方程的物理意义是单位时间单位体积内电磁场能的增加量?坠w/?坠t等于通过边界的流入量(-?塄·S)减去电磁场对运动电荷做功的功率密度f■·v。设介质中的电荷密度是?籽■，电荷的运动速度是v，单位体积介质受到的电磁作用力密度（洛伦兹力）是
f■=?籽■E+?籽■v×B (2)
利用洛伦兹力公式（2）可以将电磁场对运动电荷做的功率密度写为:
f■·v=?籽■v·E=J■·E (3)
其中J■=?籽■v是电流密度。
电场对电介质的作用效果是产生极化电荷和极化电流，极化电荷（束缚电荷）密度是?籽■=-?塄·P，极化电流密度是J■=?坠P/?坠t，P是极化强度，即单位体积介质中的电偶极矩。磁场对磁介质的磁化效果是产生磁化电流，磁化电流密度是J■=?塄×M，M是磁化强度，即单位体积介质中的磁偶极矩。在电磁学理论中为了研究方便，通过定义D=?着■E+P，将极化效果归并到辅助场量D中；通过定义H=B/?滋■-M，而将磁化效果归并到辅助场量H中。因此在麦克斯韦方程中只需考虑自由电荷和自由电流，而不必考虑极化电荷和诱导电流。基于同样的原因，式（3）中的J■可视为自由电荷流密度J■。利用介质中的麦克斯韦方程组将
