abaqus网格划分
abaqus如何分区

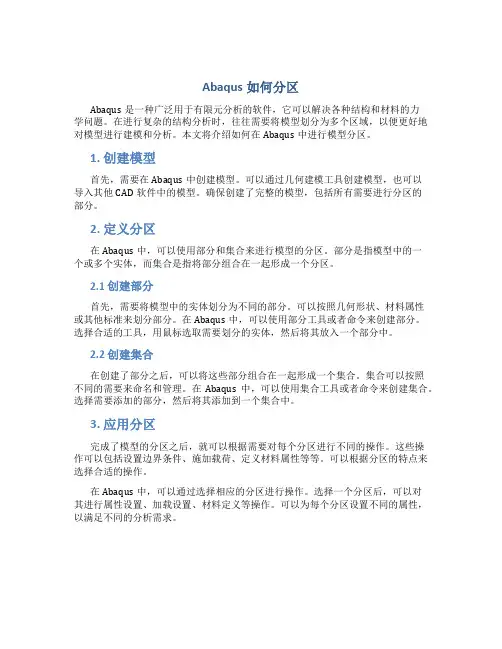

![abaqus如何分区](https://img.taocdn.com/s3/m/0a5c404bdf80d4d8d15abe23482fb4daa58d1d07.png)
Abaqus如何分区Abaqus是一种广泛用于有限元分析的软件,它可以解决各种结构和材料的力学问题。
在进行复杂的结构分析时,往往需要将模型划分为多个区域,以便更好地对模型进行建模和分析。
本文将介绍如何在Abaqus中进行模型分区。
1. 创建模型首先,需要在Abaqus中创建模型。
可以通过几何建模工具创建模型,也可以导入其他CAD软件中的模型。
确保创建了完整的模型,包括所有需要进行分区的部分。
2. 定义分区在Abaqus中,可以使用部分和集合来进行模型的分区。
部分是指模型中的一个或多个实体,而集合是指将部分组合在一起形成一个分区。
2.1 创建部分首先,需要将模型中的实体划分为不同的部分。
可以按照几何形状、材料属性或其他标准来划分部分。
在Abaqus中,可以使用部分工具或者命令来创建部分。
选择合适的工具,用鼠标选取需要划分的实体,然后将其放入一个部分中。
2.2 创建集合在创建了部分之后,可以将这些部分组合在一起形成一个集合。
集合可以按照不同的需要来命名和管理。
在Abaqus中,可以使用集合工具或者命令来创建集合。
选择需要添加的部分,然后将其添加到一个集合中。
3. 应用分区完成了模型的分区之后,就可以根据需要对每个分区进行不同的操作。
这些操作可以包括设置边界条件、施加载荷、定义材料属性等等。
可以根据分区的特点来选择合适的操作。
在Abaqus中,可以通过选择相应的分区进行操作。
选择一个分区后,可以对其进行属性设置、加载设置、材料定义等操作。
可以为每个分区设置不同的属性,以满足不同的分析需求。
4. 模型分析完成了分区设置之后,就可以进行模型的分析。
在Abaqus中,可以选择合适的分析类型和求解器来进行模型分析。
根据具体的情况,可以选择静态分析、动态分析或其他类型的分析。
在进行模型分析之前,应该对模型进行网格划分,以便进行数值计算。
可以使用Abaqus提供的网格划分工具,对模型进行网格划分。
确保划分的网格合适,并满足分析需求。
ABAQUS 网格技术(孤立网格、网格划分)
![ABAQUS 网格技术(孤立网格、网格划分)](https://img.taocdn.com/s3/m/7a60ab395a8102d276a22f15.png)
– 本例输入的机械部件已经采用一阶四面 体单元划分完毕。
ABAQUS/CAE_孤立网格
• 将一阶单元转为二阶,或将二阶单元转为 一阶
• 对平面、三角形孤立网格进行网格重划分。
用于处理不良几何形状的更加 高级的网格编辑工具在 “ABAQUS/CAE: Geometry Import and Meshing” 讲座中有 更详细的介绍
L6.14
ABAQUS/CAE_孤立网格
导入孤立网格
• 移动节点 – 用户可以指定任意一种移动节点的方法: • 新的坐标 • 在任意坐标系中,坐标的改变 (偏置) δx, δy, δz, δr, δθ, 等等。 – 在不需要重新选择节点的前提下,可以进行连续的增量变化。 – 创建单元 – Tip(提示)按钮将显示选定单元形状的节点顺序。 – 检测无效的单元。
ABAQUS/CAE_孤立网格
历程数据以第一个 *STEP 选 项开始
历程数据以最后一个*END STEP选项结束
L6.9
导入孤立网格
– 可以通过ABAQUS输入文件(.inp) 或输出数据库文件(.odb)导入已有 网格。
– 被导入的网格称“孤立网格”,因 为它没有父几何体。
ABAQUS/CAE_孤立网格
– 模型数据
该行将会出现在每个输出页上。
*HEADING
CANTILEVER BEAM EXAMPLE
UNITS IN MM, N, MPa
*NODE
(完整)ABAQUS划分网格的方法(读书总结),推荐文档
![(完整)ABAQUS划分网格的方法(读书总结),推荐文档](https://img.taocdn.com/s3/m/a5a6baf9852458fb760b562c.png)
划分网格的方1.独立实体(independent instance)和非独立实体(dependent instance)对非独立实体划分网格时,应在窗口顶部的环境栏中把Object选项设为part,即对部件划分网格;对独立实体划分网格时, 应在窗口顶部的环境栏中把Object选项设为assembly,即对装配件划分网格2.网格单元形状在MESH功能模块中,Mesh—Controls,弹出Mesh Controls对话框,其中可选择单元形状。
2D 问题,有以下可供选择的单元形状。
1)Quad:网格中完全使用四边形单元;2)Quad-dominated:网格中主要使用四边形单元,但在过渡区域允许出现三角形单元。
选择Quad-dominated类型更容易实现从粗网格到细网格的过渡;3)Tri:网格中完全使用三角形单元;对于3D问题,包括以下可供选择的单元形状:1)Hex:网格中完全使用六面体单元;2)Hex-dominated:网格中主要使用六面体单元,但在过渡区域允许出现楔形(三棱柱)单元;3)Tet:网格中完全使用四面体单元;4)Wedge:网格中完全使用楔形单元;Quad(2D问题)和Hex(3D问题)可以用较小的计算代价得到较高的精度,应尽可能选择这两种单元。
3.网格划分技术Structured(结构化网格):采用结构化网格的区域显示为绿色;Sweep(扫掠网格):采用扫掠网格的区域显示为黄色;Free(自由网格):采用自由网格的区域显示为粉红色;自由网格技术采用Tri和Tet,一般应选择带内部节点的二次单元来保证精度;结构化网格和扫掠网格一般采用Quad和Hex单元,分析精度相对较高。
4.划分网格的算法使用Quad和Hex单元划分网格时,有两种可供选择的算法:Medial Axis(中性轴算法)和Advancing Front(进阶算法)。
Medial Axis(中性轴算法):首先把要划分网格的区域分成一些简单的区域,然后使用结构化网格划分技术来为简单区域划分网格。
在ABAQUS中进行的微观组织结构的有限元网格划分
![在ABAQUS中进行的微观组织结构的有限元网格划分](https://img.taocdn.com/s3/m/ab3f947c793e0912a21614791711cc7931b7787f.png)
在ABAQUS中进行的微观组织结构的有限元网格划分摘要:详细地介绍了使用开发的软件TransMesh和商业化有限元软件ABAQUS,对二维异质体材料微观组织结构进行面向对象的有限元网格划分技术。
这一技术运用C语言和Python脚本语言,在有限元软件ABAQUS中成功的再现了二维异质体材料微观组织结构的体积代表单元(RVE),并通过软件TransMesh 实现了参数化有限元网格划分。
通过将ABAQUS和自主开发的TransMesh软件相结合,在国内率先系统地掌握了二维异质体材料微观组织结构的有限元网格划分技术,为微观组织结构的有限元模拟的顺利进行奠定了基础。
关键词:异质体微观组织结构软件TransMesh 有限元网格划分异质体材料的微观组织结构对于材料的宏观物理和力学性能有着直接的影响。
随着有限元方法和计算技术的发展,人们可以利用有限元的方法来模拟微观组织结构,以达到材料微观组织结构的‘性能导向型’设计与预测的目的。
在用有限元进行微观组织结构模拟的过程中,网格划分是至关重要的。
在国外,进行微观组织结构的有限元网格划分选用的是专门的有限元网格划分软件,而国内没有类似的软件。
另外,在对各种不同的异质体材料微观组织结构进行有限元网格划分方面,没有发现专门的文献,更谈不上网格划分技术的系统化。
有鉴于此,在微观组织结构可视化的基础上,选择大型通用有限元软件ABAQUS和自己开发的软件TransMesh系统的进行了异质体材料微观组织结构的有限元网格划分,为今后的异质体材料微观组织结构的有限元模拟与分析提供了有效的手段。
1. 问题的提出任何一个问题的有限元分析,通常由三个步骤组成:前处理,模拟计算和后处理[1]。
与众多的有限元分析软件相比,ABAQUS具有超强的模拟计算和通用的分析能力,同时在前处理功能上也暴露出了明显的不足。
这种不足在对复杂微观组织结构建模的过程中表现地尤为突出。
对于大多数宏观物体而言,无论直接通过ABAQUS/CAE所提供的绘图功能,或者是通过ABAQUS本身与绘图功能强大的CAD软件的接口,都可以用手工作图的方式建立相应的模型。
ABAQUS中的网格划分方法

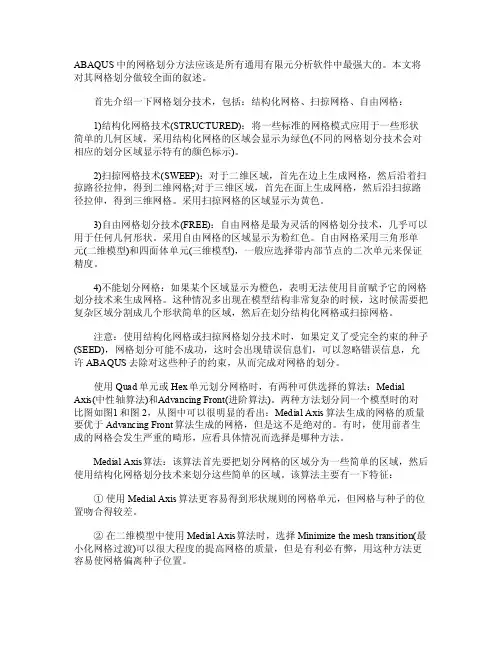

![ABAQUS中的网格划分方法](https://img.taocdn.com/s3/m/3fcb030315791711cc7931b765ce0508763275bf.png)
ABAQUS中的网格划分方法应该是所有通用有限元分析软件中最强大的。
本文将对其网格划分做较全面的叙述。
首先介绍一下网格划分技术,包括:结构化网格、扫掠网格、自由网格:1)结构化网格技术(STR UCTUR ED):将一些标准的网格模式应用于一些形状简单的几何区域,采用结构化网格的区域会显示为绿色(不同的网格划分技术会对相应的划分区域显示特有的颜色标示)。
2)扫掠网格技术(S WEEP):对于二维区域,首先在边上生成网格,然后沿着扫掠路径拉伸,得到二维网格;对于三维区域,首先在面上生成网格,然后沿扫掠路径拉伸,得到三维网格。
采用扫掠网格的区域显示为黄色。
3)自由网格划分技术(FREE):自由网格是最为灵活的网格划分技术,几乎可以用于任何几何形状。
采用自由网格的区域显示为粉红色。
自由网格采用三角形单元(二维模型)和四面体单元(三维模型),一般应选择带内部节点的二次单元来保证精度。
4)不能划分网格:如果某个区域显示为橙色,表明无法使用目前赋予它的网格划分技术来生成网格。
这种情况多出现在模型结构非常复杂的时候,这时候需要把复杂区域分割成几个形状简单的区域,然后在划分结构化网格或扫掠网格。
注意:使用结构化网格或扫掠网格划分技术时,如果定义了受完全约束的种子(SE ED),网格划分可能不成功,这时会出现错误信息们,可以忽略错误信息,允许ABAQ US去除对这些种子的约束,从而完成对网格的划分。
使用Quad单元或He x单元划分网格时,有两种可供选择的算法:Media lAxi s(中性轴算法)和A dvanc ing F ront(进阶算法)。
Abaqus中网格划分对于橡胶材料自接触,大变形的收敛性研究
![Abaqus中网格划分对于橡胶材料自接触,大变形的收敛性研究](https://img.taocdn.com/s3/m/a71d6001a6c30c2259019e06.png)
ABAQUS中网格划分对于橡胶材料自接触,大变形的收敛性研究曹鹏1,冯德成1,马宏岩1(1.哈尔滨工业大学交通学院)前言橡胶材料在工业界应用广泛,是非常多工业原件的组成材料。
典型的橡胶原件为橡胶,金属复合结构,同时橡胶材料也是轮胎的主要组成部分。
这些原件在使用过程中往往会发生大变形,同时橡胶材料又是一种超弹性材料,可以承受巨大的变形而不破坏,卸载以后变形可以回复。
这种材料属性使得橡胶类材料区别于金属类,混凝土类材料。
在国际通用的有限元软件abaqus上为模拟橡胶类材料准备了丰富的材料库。
abaqus软件的6.9-2版本可以提供Mooney—Rivlin,Neo Hooke,Ogden,Polynomial等多种方式来方便用户定义各种实验或理论确定的超弹性模型来模拟橡胶材料的独特力学特性。
1橡胶材料的大变形由于橡胶材料能够承受的大变形能力使得橡胶材料在受力过程中发生了巨大的变形,导致在有限元计算中由于网格变形过大,单元发生严重扭曲从而导致了计算不收敛(收敛问题一般发生在standard中)。
同时在橡胶变形过程中,一般会发生自接触,这样更加剧了一些橡胶类材料在有限元计算中过早停止收敛,无法得到准确模拟的不良后果。
为了解决这一问题,很多针对于abaqus软件的计算橡胶类材料的方法被提出,如文献[1]中介绍了一种采用python语言书写脚本文件在计算过程中提前有限元网格,并重新划分的方法,取得了良好的效果。
高密度的网格也是解决网格收敛性的一个主要方法,但是这样方法会增加计算成本,同时这种方法对于自接触+网格奇异时往往获得不了很好的效果。
采用explicit来模拟橡胶材料的变形也是一种可以替代的方案,但是收敛性却只能通过最小时间步长来确定,同时计算时间巨大。
从文献[1]的观点可以认为,网格调整对于保证这种大变形材料计算结果的收敛性具有重要的作用。
众所周知,固体力学中一般材料拉格朗日坐标来定义控制方程。
这样的行为使得材料限制在网格当中,如果网格变形过大则有限元网格投射到整体坐标系下时可能发生退化,如局部坐标系下的四节点等参元在总体坐标系下退化为三节点次参云,如果反应在abaqus软件中会提醒负特征值或零主元。
ABAQUS六面体网格划分实例18:管夹
![ABAQUS六面体网格划分实例18:管夹](https://img.taocdn.com/s3/m/a12d221d657d27284b73f242336c1eb91a37338a.png)
内容简介:作者在学习COMSOL的分割功能和域概念时无意发现可以同SolidWorks多实体功能对应。
作者对ABAQUS操作相对较熟悉,遂着手研究了把SolidWorks多实体导入ABAQUS进行合并/切割的技巧。
作者把其中详细技巧原理和步骤记录于文:《COMSOL几何导入和网格划分技巧(从AutoCAD和SolidWorks 导入域)》和《ABAQUS六面体网格划分的分块技巧(从SolidWorks导入多实体分块)》。
一不做二不休,作者精选了二十几个典型形状的零件(大多都是著名前处理软件培训中的经典案例)做成一系列的ABAQUS六面体网格划分实例教程,以助读者熟悉文中讲到的方法和各种零件的分块思路。
绪论作者无意中发现SolidWorks多实体导入ABAQUS进行合并/切割的技巧对ABAQUS网格划分很有用。
ABAQUS里的网格划分功能常常被认为比较鸡肋,一般对于简单的形状还好,应用网格、零件模块里的“拆分几何元素”工具,以及用一用“虚拟拓扑”工具进行简单的几何元素合并,几乎可以划分一些零件的网格。
但这两个工具都显得不太完美,“拆分几何元素”工具比较死板,只能针对无限平面和已有的特征面使用,这常常导致不希望的拆分结果,有建立大模型经验的读者应该清楚,过多的拆分会把模型搞乱,导致网格划分失败;“虚拟拓扑”工具也是,当几何来源不好的时候也常常会出现莫名的错误,而且当使用者对于几何拆分思路不清晰的情况下,常常会不清楚该合并哪些面,只能不断一遍一遍地试错,仿佛深陷泥潭不能自拔。
作为同是达索集团旗下的产品,SolidWorks与ABAQUS之间的导入接口已经比较完善,作者在使用中从来没有出现几何导入不完整的情况。
SolidWorks零件可以具有多实体,导入ABAQUS装配里是各个零件。
ABAQUS装配模块里的合并/分割功能可能很多使用者几乎没用过,使用者大多数也是出于建模考虑对部分不想做接触分析的零件进行合并操作,而分割功能可能更少人去用。
原创_abaqus三维筒体过渡网格划分
![原创_abaqus三维筒体过渡网格划分](https://img.taocdn.com/s3/m/9a59afd78ad63186bceb19e8b8f67c1cfad6eefe.png)
原创_abaqus三维筒体过渡⽹格划分Wiziyn裂纹扩展_原创⾸先创建⼀个shell(空间选择3d)
切分⾯得到过渡区域
布置种⼦划分⽹格
熟悉的都知道如何布置的),过渡区域要约束种⼦不能增加或者减少
点击mesh ,创建⽹格部件
编辑⽹格获得三维实体⽹格,可以设置单元类型c3d8R等(厚度⽅向上设置⾃⼰需要的厚度及单元层数)
创建instance
使⽤这两个点创建基准线作为旋转轴
进⾏周向阵列(旋转轴选择上⽅定义的基准线)
最终效果如下图:局部和整体图
欢迎⼤家加⼊abaqus断裂分析群交流:327237913(群内各种⼤⼿)主攻断裂失效(裂纹扩展):
collapse element
Cohesive element
cohesive surface
debond VCCT
XFEM
cohesive单元的⼆次开发xfem单元的⼆次开发
批量嵌⼊cohesive单元France2d/3d
zencrack
abaqus的⼆次开发等等。
第六节Abaqus网格划分
![第六节Abaqus网格划分](https://img.taocdn.com/s3/m/51e65a35e2bd960590c67727.png)
• 利用分区�不同的材料区域可以被分 离。
非独立实例
与网格相关的属性不能 被修改
(几何属性和网格属性 都不能被修改.)
独立和非独立的部件实例
• 在创建实例的时候选择生成实 例的类型
• 在下列情况下是不允许生成独 立实例的: • 部件已经被划分了网格 • 非独立的实例已经存在 • 部件是一个独立网格实例
• 在下列情况下是不允许生成非 独立实例的: • 独立的实例已经存在
简单的网格拓扑
Introduction to Abaqus/CAE
网格生成技术
• 映射网格 • 结构化网格的特殊例子 • 四表面区域 • 能够提高精度 • 能够用于 • 用波前法扫略划分的六边形或者 六边形为主网格
• 用波前法扫略划分自由四边形和 四边形为主单元
• 自由四面体或者三角形网格
L1.24
Introduction to Abaqus/CAE
使用不同的分网技术
• 通过分区�利用六 面体单元为活塞、 活塞销和连杆装配 件进行网格划分。
L1.34
Introduction to Abaqus/CAE
自下至上六面体网格划分
自下至上六面体网格划分
• 作为预先讨论�Abaqus提供了一套强大的“自上 而下”的六面体网格划分工具 • 分割实体成为可以应用扫略�黄�或结构�绿� 网格划分技术的简单体 • 所有可划分网格的体在一个分析步中自动填充
• 当区域进行网格划分之后� 附近区域的已有网格将不 受影响。
L1.40
在分区时�自动加入捆 绑约束
Introduction to Abaqus/CAE
L1.41
abaqus网格划分技巧
![abaqus网格划分技巧](https://img.taocdn.com/s3/m/63fc63fe29ea81c758f5f61fb7360b4c2e3f2af5.png)
abaqus网格划分技巧
1、局部细化:在计算模型中需要更多的分析精度的地方,可以进行局部细化,采用不同的网格大小来满足模型的要求。
2、结构网格划分:在结构分析中,要求网格能够有效地表征出模型中结构物体的形状。
通常使用拓扑结构、均匀结构或者混合结构网格来实现这一目的。
3、等边三角剖分:等边三角剖分是一种常见的划分网格的方法,其优点是能够保证网格节点的质量。
4、自动划分:对于复杂的网格,可以使用abaqus自动划分网格功能来自动生成网格,以达到良好的精度和节点质量。
abaqus网格划分
![abaqus网格划分](https://img.taocdn.com/s3/m/9c40d757be1e650e52ea995f.png)
Introd uction
to Abaq us/CA
E
Introd
uction
使用不同的分网技术
to
Abaq
• 通过分区使区域可以进行网格划分
us/CA
E
• 如果需要用六面体网格划分三维部件实例,几乎所有的部件实例都需要进
行分区。
• 复杂的几何体经常可以被分区为简单的、可以进行网格划分的区域。 • 分区可以用于:
© Dassault Systèmes, 2008
Introd uction
to Abaq us/CA
E
网格生成技术
• 扫略网格
• 网格在区域的一个表面被创建, 该表面被称为源面。
源面
• 网格中的节点沿着连接面,一 次拷贝一个单元层,直到达到 目标面。
• Abaqus自动选择源和目标面。
Introd uction
© Dassault Systèmes, 2008
网格生成技术
• 例子: 虚拟拓扑 + 扫略网格
Introd uction
to Abaq us/CA
E
支架模型
© Dassault Systèmes, 2008
拓扑模型 (可扫 略划分)
通过剖分在拓扑 模型中加了一个
孔
六面体网 格
网格生成技术
• 自动虚拟拓扑 • 基于用户提供的几何参数自动地 创建虚拟拓扑
以四边形为主
允许存在三角形单元作为过渡。
三角形
可以应用到任意平面和曲面。
© Dassault Systèmes, 2008
网格生成技术
四边形网格
Introd uction
Abaqus实例教程——网格划分
![Abaqus实例教程——网格划分](https://img.taocdn.com/s3/m/abbc93f80242a8956bece496.png)
Workshop 9自動型與掃掠型網格建構技術: 幫浦模型w9-meshing.avi Introduction(介紹)在本練習中你將會使用ABAQUS/CAE 中的Mesh 模組來為整個幫浦組裝模型建構有限元素網格. 需要做的工作包括將網格屬性指定給每一個組件, 指定網格的種子點, 以及建立網格.Modifying the pump housing element type(修改幫浦外殼元素類型)1.從../IntroClass/workshops/ pump目錄啟動 ABAQUS/CAE 並且開啟模型的資料檔Pump.cae.2.在模型樹中, 將零件PUMP-1展開並在其中的Mesh上快點兩下將工作環境切換到 Mesh 模組然後在PUMP-1上開始工作.3.按照以下的步驟來製做一個組別(set)在其中將包含組成幫浦外殼的全部元素:a.在模型樹中, 將零件PUMP-1展開並在其中的Sets 上快點兩下.b.在Create Set對話框中, 選取Element作為組別類型. 將此組別取名為pump-mesh然後按下Continue按鈕.c.使用拉方框的方式將幫浦外殼的全部元素都選起來. 如果有必要的話可以使用選取過濾器. 選好之後按下Done按鈕.4.使用Query指令來確認目前你所指定到網格中的元素類型:a.從上方的下拉式功能表中, 選取Tools→Query功能選項.會彈出Query對話框.b.從其中所列出來的General Queries中, 選取Element然後按下Apply按鈕. 在任一元素上點一下並注意在訊息區中所列出來的元素編號, 類型, 以及節點連接順序, 如圖 W9–1 中所示. 重複這個程序檢查此網格中的其它元素.Figure W9–1 Selected element attributes.c.按下在Query對話框中的Cancel按鈕結束此查詢指令.5.幫浦外殼的元素類型是線性四面體元素(C3D4), 他並不適合用在有接觸狀況的分析. 所以, 要將幫浦外殼的元素類型改成二階四面體元素(C3D10M):a.從上方的下拉式功能表中, 選取Mesh→Element Type功能選項.b.當提示你所要選取的區域的類型時, 按下在提示區右側的Sets按鈕.c.在彈出來的Region Selection對話框中, 選取pump-mesh這一組然後按下Continue.d.在Element Type對話框中, 檢閱目前的設定. 將Geometric Order之下的Quadratic選項打開. 注意元素類型此時改成 C3D10M 了. 按下OK按鈕.e.在Region Selection對話框中, 按下Cancel.6.使用Query指令來檢查這些網格中的元素類型, 已經被變更了.Generating the bolt mesh(建螺絲的網格)1.從上方的目前工作環境提示列中的Object欄位處, 選取bolt將之設成圖形區的目前工作物件.這個螺絲會以黃色顯示出來, 表示他此時只能以掃掠型網格建構技巧來將之建構成六面體元素的網格. 我們將使用一階非協調模式的六面體元素 (C3D8I) 在這個螺絲上的邊緣以局部種子點為 8 來建構網格.2.從上方的下拉式功能表中, 選取Seed→Edge by Number功能選項.3.在畫面上拉一個方框來將螺絲上的全部邊緣都選取起來.4.當提示區詢問你沿著邊緣的元素數目時, 輸入8.5.從上方的下拉式功能表中, 選取Mesh→Element Type功能選項來更改此螺絲上的元素類型.6.使用在畫面上拉一個方框的方式來將整個螺絲選取起來.7.在Element Type的對話框中, 將在Element Controls頁之下的Incompatiblemodes(非協調模式)打開. 然後按下OK按鈕.8.從上方的下拉式功能表中, 選取Mesh→Part功能選項來將此螺絲網格建立起來.在提示區中, 按下Yes就可以建立此網格了.9.完成此動作後檢閱一下整個網格. 整個螺絲的網格如圖 W9–2 中所示.Generating the cover mesh(建底蓋的網格)1.從上方的目前工作環境提示列中的Object欄位處, 選取cover將之設成圖形區的目前工作物件.這個底蓋會以橘色顯示出來, 表示他如果沒有先加以分割的話是沒有辦法將之建構成六面體元素的網格的. 為了這個練習的緣故, 我們將使用四面體的自動網格建立技巧來建立此底蓋的網格. 使用整體性的元素大小 0.35 以及元素類型為 C3D10M.2.從上方的下拉式功能表中, 選取Mesh→Controls功能選項. 在Mesh Controls對話框中, 選取Tet作為元素的形狀然後按下OK按鈕.這個零件現在會變成粉紅色, 表示他可以使用自動型網格建構技巧來建構其網格.3.指定整個網格的元素大小 (Seed→Part) 為0.35還有將螺絲孔的邊緣設定其局部的邊緣網格數量 (Seed→Edge By Number) 為8.4.將此底蓋上的元素類型 (Mesh→Element type) 更改成二階四面體元素(C3D10M).5.生成底蓋上的元素. 在此底蓋板上的網格如圖 W9–2 中所示.Generating the gasket mesh(建襯墊的網格)1.從上方的目前工作環境提示列中的Object欄位處, 選取gasket將之設成圖形區的目前工作物件.這個襯墊會以黃色顯示出來, 表示他此時只能以掃掠型網格建構技巧來將之建構成六面體元素的網格.2.指定整個網格的元素大小(Seed→Part) 為0.25.3.將線性六面體襯墊元素 (GK3D8) 指定給這個襯墊使用 (Mesh→Element type並選用其中Gasket元素家族).4.生成襯墊上的元素. 在此襯墊上的網格如圖W9–3中所示.Figure W9–2 Bolt and cover meshes.Figure W9–3 Gasket mesh.5.查看一下整個組裝的網格, 在上方的目前工作環境提示列中的Object欄位處切換成Assembly選項. 整個建好網格的組裝如圖 W9–4 所示.Figure W9–4 Meshed assembly.6.將整個模型資料存檔Pump.cae, 並結束 ABAQUS/CAE 程式.。
ABAQUS网格划分技术选择原理详解
![ABAQUS网格划分技术选择原理详解](https://img.taocdn.com/s3/m/f59840c4710abb68a98271fe910ef12d2af9a982.png)
理解ABAQUS中重要的网格划分工具原理,尤其是理解ABAQUS里面的网格控制属性设置,这对于复杂网格划分尤其有用。
如图1,是ABAQUS中网格控制属性中的网格划分“技术”选项,它ABAQUS是决定采用何种策略划分网格的选项。
图1 ABAQUS网格控制属性对话框这几个选项看着挺简单,却很重要。
然而,关于这里的ABAQUS网格划分“技术”的解读,恰恰是很多教程缺失的内容。
理解这背后的技术原理直接影响着我们对复杂实体网格划分的切分策略!ABAQUS重要而常用的三种“自顶向下”的网格划分技术是:自由网格技术、结构网格技术、扫掠网格技术。
(1)自由网格技术,对于二维面几何来说,任何形状的面都能选择四边形、四边形为主和三角形;对于三维实体几何,只能生成四面体网格。
这很简单,如图2所示。
图2 ABAQUS自由网格划分技术(2)在ABAQUS的网格划分技术中,扫掠网格技术扮演着十分重要的角色。
首先是来自官方《ABAQUS文档》中的定义(翻译):扫掠网格先创建源网格,然后沿着扫掠路径的边,一次次地拷贝源网格节点,直到到达目标区域;后边还补充说明,如果扫掠路径的边是直线或样条线,称为拉伸扫掠,如果扫掠路径是圆(弧)线称为旋转扫掠。
这个定义显得有些笼统。
然而我们在实际使用中已经知道,这里的所谓“拷贝”是广义的,这里的所谓“沿着一条路径”也是广义的。
《ABAQUS文档》中分为二维和三维的场景,讨论了哪些形状可以扫掠,哪些形状不可以,这些内容才是对我们划分网格有指导意义的。
注意一个重要的要求是:对三维实体,目标面必须是单一的面。
这里我们引用ABAQUS官方文档的图例简单解释,如图3,图左边可以,而右边不行。
图3 ABAQUS扫掠网格的源面和目标面然而上述这个事实却不是针对曲面网格的,针对曲面网格必须是四边形才能做扫掠网格(并且不管四边形的边是直边还是曲边);而曲面网格对划分结构网格的几何要求反而放得更松一些,实际上,只要没有孔,几乎所有的连续面都可以是结构网格,有孔也没关系,做一下切分就可以。
ABAQUS软件下流场网格划分对仿真结果的影响
![ABAQUS软件下流场网格划分对仿真结果的影响](https://img.taocdn.com/s3/m/3d206461b84ae45c3b358c43.png)
ABAQUS软件下流场网格划分对仿真结果的影响摘要:以同一个二维舱段模型为研究对象,以全水域统一网格为标准,分别采用有四面体网格过渡层的三层网格划分方法和采用绑定方法的无过度层两层网格划分方法对水域进行划分,使用ABAQUS软件作仿真计算,对各种划分方法进行对比分析,得出可用于代替全水域统一网格的划分方法,为大模型仿真计算作网格缩减提供参考。
关键词:水下爆炸仿真计算网格划分舰船抗冲击性能是舰船生命力一项重要因素,世界各国海军对这方面研究投入了大量的人力和物力。
随着仿真计算硬件平台的改善,为更好的发挥设备强大的计算能力,需对仿真计算流程和计算分析软件做深入的学习和探索。
本文借助ABAQUS分析软件,通过对截取的某护卫舰中横剖面所建立的二维舱段模型分析,得出不同网格划分方法对水下爆炸仿真计算结果的影响。
1 模型简介本文的模型是截取了某型护卫舰的中横剖面,做一个肋位的拉伸,假定延船长方向无限长的一个二维仓段模型。
水域半径为船宽的6倍。
本文将船体网格划分为0.25米;水体分别划分成全水域统一网格、有过度层的三层网格、无过渡层的两层网格。
船体网格类型为S4R,水域六面体网格类型为AC3D8R,四面体网格类型为AC3D4。
爆源均为模型中部水深100米处。
速度测量点为模型底部中点处。
在加载点、爆源及炸药等各项参数设置相同而网格划分方法不同,进行计算对比分析。
2 仿真计算一般来说,网格划分比较精细,得出的结果越符合实际。
所以本文以全水域网格作为基本标准,进行对比分析。
2.1 全水域统一网格以水域内表面0.1米网格大小向外辐射,总网格数量368810,其中水域六面体网格数量368010,船体网格数量800。
计算结果:压力云图中的空化区域清晰可见;速度峰值为2.104m/s,有明显的二次加载,速度震荡比较剧烈。
2.2 有过度层的三层网格(如图1)以水域内表面0.1米网格大小向外辐射,总网格数量143955,内部水域六面体网格数量89610,中部过度层水域四面体网格数量42265,外部水域六面体网格数量11280,船体网格数量800。
ABAQUS 划分网格的方法念书总结
![ABAQUS 划分网格的方法念书总结](https://img.taocdn.com/s3/m/009ff7f6da38376bae1fae3c.png)
划分网格的方1.独立实体(independent instance)和非独立实体(dependent instance)对非独立实体划分网格时,应在窗口顶部的环境栏中把Object选项设为part,即对部件划分网格;对独立实体划分网格时, 应在窗口顶部的环境栏中把Object选项设为assembly,即对装配件划分网格2.网格单元形状在MESH功能模块中,Mesh—Controls,弹出Mesh Controls对话框,其中可选择单元形状。
2D 问题,有以下可供选择的单元形状。
1)Quad:网格中完全使用四边形单元;2)Quad-dominated:网格中主要使用四边形单元,但在过渡区域允许出现三角形单元。
选择Quad-dominated类型更容易实现从粗网格到细网格的过渡;3)Tri:网格中完全使用三角形单元;对于3D问题,包括以下可供选择的单元形状:1)Hex:网格中完全使用六面体单元;2)Hex-dominated:网格中主要使用六面体单元,但在过渡区域允许出现楔形(三棱柱)单元;3)Tet:网格中完全使用四面体单元;4)Wedge:网格中完全使用楔形单元;Quad(2D问题)和Hex(3D问题)可以用较小的计算代价得到较高的精度,应尽可能选择这两种单元。
3.网格划分技术Structured(结构化网格):采用结构化网格的区域显示为绿色;Sweep(扫掠网格):采用扫掠网格的区域显示为黄色;Free(自由网格):采用自由网格的区域显示为粉红色;自由网格技术采用Tri和Tet,一般应选择带内部节点的二次单元来保证精度;结构化网格和扫掠网格一般采用Quad和Hex单元,分析精度相对较高。
4.划分网格的算法使用Quad和Hex单元划分网格时,有两种可供选择的算法:Medial Axis(中性轴算法)和Advancing Front(进阶算法)。
Medial Axis(中性轴算法):首先把要划分网格的区域分成一些简单的区域,然后使用结构化网格划分技术来为简单区域划分网格。
ABAQUS中的网格划分方法 Medial Axis算法 Advancing Front算法
![ABAQUS中的网格划分方法 Medial Axis算法 Advancing Front算法](https://img.taocdn.com/s3/m/80af6510fad6195f312ba660.png)
硬件专家
更多
不凡体验 自由实现—— 联想ThinkSta...
华为Cloud Fabric 成为 大数据时代助推器
能打印超大模型的BI 2.0版高精度三角...
联想Thinkstation E31 2555AG6 图形工...
第1页 共2页
2014/1/8 23:38
ABAQUS中的网格划分方法 Medial Axis算法 Advancing Fr... /article/2011/0706/article_6 ...
ABAQUS 中的网格划分方法应该是所有通用有限元分析软件中最强大的。本文将对其网格划分做较全面 的叙述。
首先介绍一下网格划分技术,包括:结构化网格、扫掠网格、自由网格:
1) 结构化网格技术(STRUCTURED):将一些标准的网格模式应用于一些形状简单的几何区域,采用结 构化网格的区域会显示为绿色(不同的网格划分技术会对相应的划分区域显示特有的颜色标示)。
③ 使用该算法很容易实现从粗网格到细网格的过渡,所以建议在网格过渡区使用该算法。
