周界防范系统培训PPT课件
周界防越报警系统知识培训200711-1
28/61
系统设计——前端 信号检测部分
主动式红外对射式探测器
厦门市万安实业有限公司 XIAMEN WANAN INDUSTRIAL CO.,LTD
29/61
系统设计——前端 信号检测部分
主动式红外对射式探测器
厦门市万安实业有限公司 XIAMEN WANAN INDUSTRIAL CO.,LTD
如果是立柱加栏栅形围墙，一般两根立柱的间距远大于300 mm，而在3～5m， 此时交叉保护在立柱之间是最理想的选择。
厦门市万安实业有限公司 XIAMEN WANAN INDUSTRIAL CO.,LTD
37/61
报警主机
连接输出控制设备 灯光、CCTV、模拟地 图等
警号
电话报警 110中心 通过接口设备与 LAN联网
对射探测器
前端
对射探测器
报警键盘 中心
厦门市万安实业有限公司 XIAMEN WANAN INDUSTRIAL CO.,LTD
26/61
系统设计——前端 信号检测部分
对射式探测器种类：
目前市场上用为周界探测的对射式探测器，主要有以下几大类：
厦门市万安实业有限公司 XIAMEN WANAN INDUSTRIAL CO.,LTD
36/61
系统设计——前端 信号检测部分
如何避免防范盲区：交叉防护
二对相邻的主动红外入侵探测器要求交叉安装，一般要求交叉间距要≥300 mm，即在至少300 mm以内是二对相邻探测器的公共保护区。当然二对相邻探测器 光束方向要相反。
15/61
系统介绍——其他防范方式
感应电缆
厦门市万安实业有限公司 XIAMEN WANAN INDUSTRIAL CO.,LTD
周界
课题2 周界防范与电子巡更子系统2.1 周界防范子系统【导入】社会的发展，户内的安全保护措施已经不能满足现在对安防产业的需求，因此周界防范报警系统应用而生，并已经广泛的应用于各个领域。
在周界防范管理中，监控防范系统起着非常重要的作用。
采用红外线探测并配合相应的联动设备可以有效的防止外来入侵，并能立即发出声光多种报警，在美观中起到了保卫的作用。
周界报警系统在小区的围墙上设置主动红外对射式探测器，防止罪犯由围墙翻入小区作案，保证小区内居民的生活安全；当有报警信息时，联动监控系统，对出警情处进行监视。
【信息】一.周界防范子系统的概念所谓周界防范系统又称为边界报警系统，采用的技术有微波型、红外型等多种，一旦有翻越围墙等非法入侵，报警探测器就会发出警报，反馈时间、地点、电子地图的一种公共安防系统。
二.功能及要求周界防范报警系统探测终端采用周界红外对射系列产品，利用主动红外移动探测器将小区的周界控制起来，设置了不同对数对射式红外报警探测器位于小区四周上，并连接到管理中心的计算机，，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像通过主机驱动警号鸣叫，驱动电子地图显示防区的警情，安全管理人员则能在第一时间了解到警情及时处理。
此系统的报警主机提安防监控系统的接口。
两个系统紧密相连，方便小区保安人员进行有效的管理。
随着管理的进一步完善，周界防范报警系统的完善既可提高工作效率，使各种物业成为一个科学管理的防护堡垒。
1.低误报率2.稳定的信号传输3.闭路监控电视与周界报警的配合4.反应迅速三.通常周界报警系统大多采用两种方案1、采用主动红外对射报警设备2、采用周界感应电缆报警设备。
四.系统组成小区的周界防越报警系统由前端、传输、中心三部分组成。
五.周界防范系统设备参数（一）WIN-3000C主机WIN-3000C总线制报警主机含键盘、管理中心软件3.1版，默认控制器可驳接96路防区，最多可扩展4控制480路防区；键盘可存储800条报警记录、500条状态信息。
周界防范系统

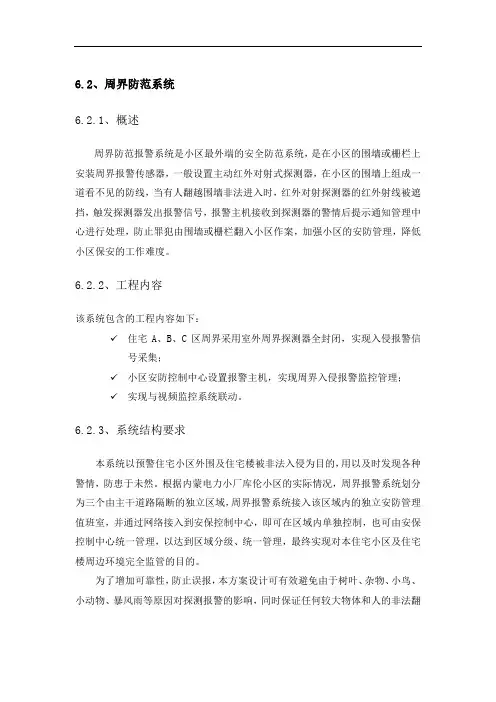

6.2、周界防范系统6.2.1、概述周界防范报警系统是小区最外端的安全防范系统，是在小区的围墙或栅栏上安装周界报警传感器，一般设置主动红外对射式探测器，在小区的围墙上组成一道看不见的防线，当有人翻越围墙非法进入时，红外对射探测器的红外射线被遮挡，触发探测器发出报警信号，报警主机接收到探测器的警情后提示通知管理中心进行处理，防止罪犯由围墙或栅栏翻入小区作案，加强小区的安防管理，降低小区保安的工作难度。
6.2.2、工程内容该系统包含的工程内容如下：✓住宅A、B、C区周界采用室外周界探测器全封闭，实现入侵报警信号采集；✓小区安防控制中心设置报警主机，实现周界入侵报警监控管理；✓实现与视频监控系统联动。
6.2.3、系统结构要求本系统以预警住宅小区外围及住宅楼被非法入侵为目的，用以及时发现各种警情，防患于未然。
根据内蒙电力小厂库伦小区的实际情况，周界报警系统划分为三个由主干道路隔断的独立区域，周界报警系统接入该区域内的独立安防管理值班室，并通过网络接入到安保控制中心，即可在区域内单独控制，也可由安保控制中心统一管理，以达到区域分级、统一管理，最终实现对本住宅小区及住宅楼周边环境完全监管的目的。
为了增加可靠性，防止误报，本方案设计可有效避免由于树叶、杂物、小鸟、小动物、暴风雨等原因对探测报警的影响，同时保证任何较大物体和人的非法翻越围墙行为立即报警。
为了便于定位及响应报警，设置为若干防区，一旦有防区报警，可以在显示屏幕上显示出报警位置。
6.2.4、系统功能✓翻越小区围墙前端向中心及时报警；✓报警防区显示在中心管理电脑上；✓弹出报警点防区地理位置数字电子地图或点亮防区模拟电子地图；✓联动监控系统矩阵弹出报警点或区域的视频监控图像到电视墙显示；✓发出声光报警信号提醒保安值班人员派人到达指定现场处理情况；✓记录事件的一切印记等待查询或更高一级的处理继续警戒；✓系统具有设防、撤防、旁路、交流掉电保护、密码操作等功能；✓能对报警信息进行综合处理，能进行分类、查询、统计和打印；✓系统具有防剪功能，一旦出现断线或损坏，能及时向管理中心报警。
周界防范子系统

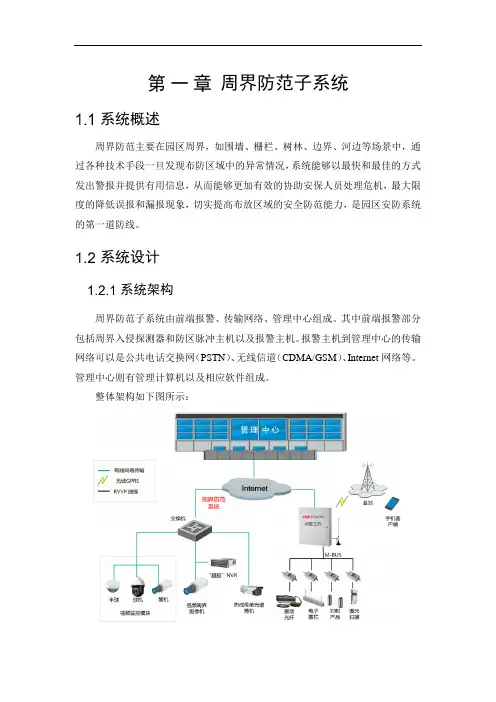

周界防范子系统系统概述周界防范主要在园区周界，如围墙、栅栏、树林、边界、河边等场景中，通过各种技术手段一旦发现布防区域中的异常情况，系统能够以最快和最佳的方式发出警报并提供有用信息，从而能够更加有效的协助安保人员处理危机，最大限度的降低误报和漏报现象，切实提高布放区域的安全防范能力，是园区安防系统的第一道防线。
系统设计系统架构周界防范子系统由前端报警、传输网络、管理中心组成。
其中前端报警部分包括周界入侵探测器和防区脉冲主机以及报警主机。
报警主机到管理中心的传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等。
管理中心则有管理计算机以及相应软件组成。
整体架构如下图所示：周界防范系统架构图业务流程周界防范的业务流程分为：当有活动目标进入布防区域时，检测设备开始检测活动目标，产生周界防范报警事件，并将事件上报给后中心平台；综合安防管理平台报警系统接收到事件后，可进行事件查看，并通过平台的联动模块配置不同的联动方式。
其中，视频周界防范会将报警事件发到智能分析设备进行分析，判断是否有人后再上报给平台。
事件过滤报警前端加测到报警（红外、震动光纤、电子围栏等）报警主机综合安防管理平台摄像机识别活动目标检测到入侵超脑NVR 识别对象是否是人事件查看弹窗、声光、上墙联动视频保安处理周界防范报警事件周界防范报警事件&报警大图否周界防范报警事件报警事件平台联动报警主机联动（声光警示等）远程控制（撤防、消警等）周界防范业务流程图前端探测器设计周界防范产品主要部署在室外周界，整个报警系统给的最外层防护圈，当有人员从外部闯入时，周界防范探测器将报警信号通过报警主机上传到监控中心，便于中心管理人员迅速处警。
目前，周界产品主要类型为红外对射、脉冲电子围栏、振动光纤、可见光视频周界相机、热成像相机、入侵安防雷达、激光扫描探测器等。
➢ 红外对射红外对射是目前技术最成熟、使用也最广泛的周界探测技术之一。

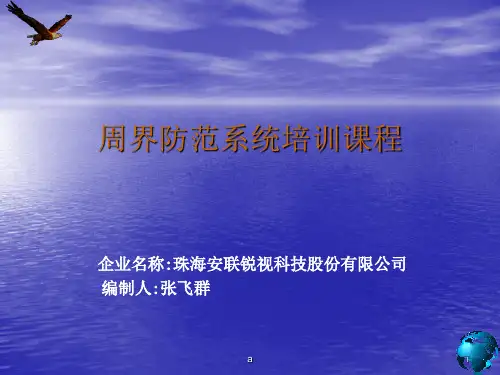

周界防范系统培训
•周界全面设防：无盲区和死角。
•完备的防卫能力：入侵者无法以快速跳跃、匍伏或其它动作通过
•
隐形红外防卫射束网的防范 范围。
•良好的抗干扰特性：当昆虫或小动物等通过红外防卫射束网时，
•
由于不能完全遮断红外防卫射束所以不会产生误报警。
•严密的防破坏能力：当红外接收端电源线或信号线被剪断时，
•
报警信号输出电路将自动输出无线报警信号。
目前，常见的主动红外探测器有两光束、三光束、四光束， 距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”， 主要应用于厂矿企业和一些特殊的场所。
a
7
对射探测 器
发 射 端
接 收端
对射探测 器
接 收
端
a
8
3、传输（多线制）
传输从该周界接收的各种报警信息通过4芯通讯线传输到控
制中心主机的报警主机，再与监控系统联动，布线简单维护
它由无线发射器和磁块两部分组成
二、门磁的常见种类 A、无线门磁 1、工作原理 门磁是由无线发射模块和磁块两部份组成，在无线发射模块有两个箭头处有
一个“钢簧管”的元器件，当磁体与钢簧管的距离保持在1.5厘米内时，钢簧管处于 断开状态，一旦磁体与钢簧管分离的距离超过1.5厘米时，钢簧管就会闭合， 造成短路，报警指示灯亮的同时向主机发射报警信号。
65mA
20mA
20mA
30mA 30mA 35mA
35mA
-25℃—55℃
5%—95% (RH)
≥5m
常闭(NC) 接点容量AV/DC 24V/0.5mA
180°(±90°)
±10°
德国PC
后缀带B为总线式输出对射
a
11

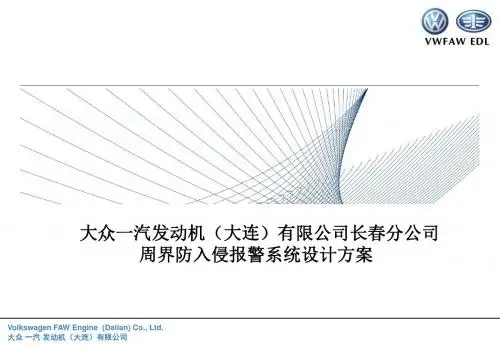

周界防入侵系统方案-PPT文档资料
Volkswagen FAW Engine (Dalian) Co., Ltd. 大众 一汽 发动机（大连）有限公司
目录
1
设计内容及设计依据
1 一 1 一
2
周界报警子系统
报警联动分系统
2
3 4
5 4 5 3 6
信号传输子系统
系统供电子系统
侵行为触发报警时，系统立即联动相应区域声光警报设备，发出声光，对
入侵者进行恐吓，并立即联动相应区域摄像机预置位，通过视频在调出的 视频图像里值班人员可迅速直观的看到现场的实际情况；与此同时，监控 中心报警系统会发送音频信号至值班人员，提醒复核和处理，且系统能自 动记录警情及自动转发报警，为警情核实及警后处理提供切实可靠的数据 资料。
本系统是对厂区1200米周界围栏进行防入侵探测。
Volkswagen FAW Engine (Dalian) Co., Ltd. 大众 一汽 发动机（大连）有限公司
Page 4
Na Lu YG
Abt VWED
周界报警系统结构示意图
结构图：
Volkswagen FAW Engine (Dalian) Co., Ltd. 大众 一汽 发动机（大连）有限公司
系统防雷
Na Lu YG Abt VWED
Volkswagen FAW Engine (Dalian) Co., Ltd. 大众 一汽 发动机（大连）有限公司
Page 2
设计内容及设计依据
设计内容
周界报警探测子系统 报警联动子系统
信号传输子系统 系统供电子系统
系统防雷
设计依据
Volkswagen FAW Engine (Dalian) Co., Ltd. 大众 一汽 发动机（大连）有限公司
常见的周界防范报警系统
一、安全防范系统概述常说的安全防范系统有三防：“人防、物防、技防”三部分。
其主要定义如下：人防：是安全防范的基础。
传统的“人防”是指在安全防范工作中人的自然能力的展现。
即：利用人体感官进行探测并做出反应，通过人体体能的发挥推迟和制止风险事件发生。
现代的“人防”是指执行安全防范任务的具有相应素质的人员和/或人员群体的一种有组织的防范行为，包括高素质人员的培养、先进自卫设备的配置、以及人员的组织与管理等。
物防：用于安全防范目的、能延迟风险事件发生的各种实体防护手段(包括建(构)筑物、屏障、器具、设备、系统等)。
技防：利用各种电子信息设备组成系统和/或网络以提高探测、延迟、反应能力和防护功能的安全防范手段。
二、周界防范目的主要实现当有人攀爬和穿越预定的防区，进行入侵时能可靠报警，并且能够联动视频监控系统精确定位报警区域，而无人攀爬时，既使在刮风、雨雪、雷电等恶劣天气下以及车辆通过和小动物出没时，报警系统不会产生误报。
根据《安全防范工程技术规范GB 50348—2004》3.3.3 安全防范系统的各主要子系统的功能，入侵报警子系统重要条目：系统不得有漏报警，误报警率应符合工程合同书的要求。
三、周界防范系统技术分类按照信号源分类按照电磁环境变化检测：张力网、液压埋地探测、振动电缆、振动光缆。
照电磁环境变化检测：微波对射、地埋泄漏电缆、静电感应电缆、高压脉冲电网(电子围栏)按照光强弱变化检测：红外对射、激光对射按照探测器形式有形：张力网、振动电缆、振动光缆、静电感应电缆、高压脉冲电网(电子围栏)。
无形：红外对射、激光对射、微波对射、地埋泄漏电缆、液压埋地探测四、各种探测技术介绍1.红外对射：红外对射全名叫“主动红外入侵探测器，其基本的构造包括发射端、接收端、光束强度指示灯、光学透镜等。
其侦测原理乃是利用经LED红外光发射二极体发射的脉冲红外线，再经光学镜面做聚焦处理使光线传至很远距离，由受光器接受。
当红外脉冲射束被遮断时就会发出警报。
智能周界防范系统
智能周界防范系统在当今社会，安全防范的重要性日益凸显。
无论是住宅小区、工业园区、还是重要的政府设施，都需要可靠的周界防范手段来保障人员和财产的安全。
智能周界防范系统作为一种先进的安全解决方案，正逐渐受到广泛的关注和应用。
智能周界防范系统是一种集成了多种技术的综合性安防系统，旨在对特定区域的周界进行实时监测和预警，及时发现并阻止可能的入侵行为。
它不再仅仅依赖于传统的物理围栏和简单的监控设备，而是融合了现代传感器技术、数据分析技术和通信技术，实现了更加高效、准确和智能化的防范功能。
首先，让我们来了解一下智能周界防范系统的核心组成部分。
传感器是系统的“眼睛”，常见的传感器包括红外传感器、微波传感器、振动传感器等。
这些传感器能够感知周界周围的环境变化，例如人体的移动、物体的振动等，并将这些信息转化为电信号传输给控制系统。
控制系统则是系统的“大脑”，它负责接收和处理传感器传来的信号，通过复杂的算法和逻辑判断，确定是否存在入侵行为。
一旦判断为入侵，控制系统会立即触发报警装置，如声光报警器、短信通知等，同时将相关信息传输到监控中心，以便安保人员及时采取措施。
与传统的周界防范系统相比，智能周界防范系统具有许多显著的优势。
传统的周界防范系统，如围栏、围墙等，往往只能起到物理阻挡的作用，对于一些翻越、破坏行为难以及时发现和阻止。
而监控摄像头虽然能够提供一定的监视功能，但在夜间或恶劣天气条件下，其效果会大打折扣。
智能周界防范系统则能够克服这些局限性，实现 24 小时不间断的监测，无论白天黑夜、晴天雨天，都能保持高度的敏感性和可靠性。
此外，智能周界防范系统还具有很强的适应性和扩展性。
它可以根据不同的应用场景和需求，灵活选择和配置传感器类型和数量，从而实现对各种复杂地形和环境的有效覆盖。
同时，系统还可以与其他安防系统，如门禁系统、视频监控系统等进行集成，形成一个更加完善的安防体系，提高整体的安全防范水平。
在实际应用中，智能周界防范系统已经取得了显著的成效。
周界防越报警系统闭路电视监控系统
图4—3 周界防越报警系统结构图 Rx 发射器 Tx 接收器
Rx1
Tx1
Rxn
Txn
报警主机
控制键盘
灯光联动
摄像联动
声光报警器
电子地图
打印机
4.1.3:系统设置注意事项
1.整个小区必须构成无盲点的封闭环路。相邻的两对探测器应交叉安装。 2.每对探测器的发射器到接收器距离不能超过100米，实际安装距离应为标称距离的70%，这样可最大限度地防止漏报、误报。 3.探测器应安装于围墙外侧上方约15cm~25cm处。
3.楼幢门口机安装于每一幢楼的大门口，与门禁系统配合使用。 4.住户家中可以安装各种款式的室内分机，可以选用黑白或者彩电显示的分机，普通的不可视对讲分机，带技防探测器的安保型分机，带电话通信、图像存储、无线探测器功能、电话自动报警功能的分机等。 (可视对讲控制系统图请见书4-10)
主要内容
4.1:周界防越报警系统 4.2:闭路电视监控系统 4.3:保安巡更管理系统 4.4:楼宇对讲管理系统 4.5:室内综合报警系统
4.1:周界防越报警系统
4.1.1: 系统概述 4.1.2: 系统配置 4.1.3: 系统设置注意事项
4.2.1:系统概述
电视分为广播电视和应用电视两大类。人们把用于广播的电视称为广播电视，它们的主要用途是作为大众的传播媒介，向大众提供电视节目，丰富人们的精神文化生活。由于广播电视网是开放的，故也称开路电视。应用电视是指除广播电视以外，在其他各个领域中应用的一切电视。应用电视主要用于工业、交通、商业、智能建筑、医疗卫生、军事等安全保卫领域，是现代化管理、监测、控制的主要手段之一。由于应用电视网是有限的，闭合的，所以又称闭路电视或闭路电视监控系统（CCTV）。
周界防范系统解决方案
第一章需求概述我们利用世界先进的图像处理技术和相关成果，围绕提升武警部队的哨兵执勤能力和满足未来处突要求，本着科学性、实用性和先进性的指导思想，建设一个以总队、支队、中队、哨兵实时感知目标现场的安全事件，以中队应急机动分队实施应急处置的创新执勤模式。
系统在原有武警三级网、监控系统和相关系统的基础上，利用先进的“计算机视觉科技”，着力提高武警部队的安全防卫能力。
这是一套贯穿各级、实时警戒、主动报警、全天候、全时保卫的安全系统。
可以实现可靠的、全天候的的警戒保卫方式，极大的提高一线执勤部队的应变、处置能力，确保哨兵和目标的绝对安全。
系统在已有的目标区域已实行三级网视频监控的基础上，智能哨兵的主要任务是对目标区域的高级别安全保障。
我们采用了目前世界最新科技：智能化图像识别处理技术（以下简称智能哨兵执勤子系统），对各种安全事件主动预警，如边界、空中，地面入侵行为；对库区内重要区域以及每栋仓库进行严密的警戒设防。
做到没有防卫盲点。
该子系统与哨兵战士、值班室、勤务中队甚至总部等能联成同一个保障体系，达到实时感知、实时处置的最高警戒级别。
具体来讲，系统通过摄像机实时“发现敌情”并“看到”视野中的监视目标，同时判断出这些被监视目标的行为是否存在安全威胁，对已经出现或将要出现的安全威胁，及时向有关人员通过声音、视频等类型发出警报，极大地避免哨兵倦怠、脱岗等因素造成执勤常见病，实现武力增值，节省兵力。
1、周界报警系统的功能需求实时、主动发现仓库区域的安全威胁事件：非法入侵、放置可疑爆炸物、徘徊、偷盗等。
实时警报：发现上述安全威胁时，实时，主动向对值班指挥中心、固定岗哨、巡逻哨，勤务中队等报警。
24小时全天候自动执勤。
录像资料高精度检索：如没有及时发现的周边界入侵（没有设置智能哨兵），事后可对该部分的录像资料，作高精度的检索，系统自动检索发现入侵行为的时间、位置、目标等。
过滤误报因素2、特别要求：控制中心显示要求说明当仓库区智能哨兵发现安全事件时（如有人在戒严时期非法越过警戒线），1号显示屏立即自动（需要将视频服务器与智能哨兵系统整合）显示现场实时视频图像，2号显示屏立即显示该人穿越警戒线时即时所有信息：穿越时的瞬间照片、时间、运动方向，区域等），同时监控中心、值班室同时可以收到2号报警信息和声音等。
周界防范系统培训PPT课件
抗不良天气环境和抗干扰；报警发生时，能够联动产生强光照射，
同时联动电视监控摄像机进行拍摄；所有的报警信息接入多媒体
平台报警接口并通过宽带网，进而接入中心机房。中心具有报警
提示、报警记录和报警处理的功能；报警时间响应小于2秒。
.
9
第三部分：周界防范系统主要设备简介
红外对射应用于周界防范的优点：
•隐蔽的防卫方式：使入侵者在不知不觉中触警。
额定电压(VDC) 毛重(kgs) 数量(pcs)
包装尺寸(mm)
常开，常闭 300(mA) 250 13 160
370*370*380
.
16
品参数：连接方式常开，常闭额定电流300(mA) 额定电压(VDC)250毛重(kgs) 8.5数量(pcs)400包装尺寸(mm)300*250*320 体积超小,自动复位,专用于门禁或安防紧急求助．
金属制钢簧管与无线发射传感器之间采用有线连接，当金属制磁体 与金属制钢簧管分离达到3厘米时，钢簧管就会闭合，造成短路，报警指 示灯亮的同时报警信号输出电路即向主机发射报警信号
产品描述： 可配套各种有线报警主机、安保型可式对讲机，在紧急情况下，触发报警。 产品参数：
防火ABS阻燃外壳 连接方式 额定电流
报警状态 850mA
输出电源 DC13.8V
报警输出口 DC14V 800mA
外观尺寸 264 x 217 x 46mm
键盘端口总线总长度不得大于1200m
通讯端口总线总长度每个接口不得大于1200m，. 两个接口最多可达2400m
14
一、门磁的作用是什么？ 用来探测门、窗、抽屉等是否被非法打开或移动。
进行布/撤防，在布防期间，若发生非法入侵，当报警被触发时，
周界防范系统
周界防范系统周界防范系统的意义随着社会的发展，安防意识的提高，现代化的安防技术得到了广泛的应用。
在一些重要的区域，如园区、化工企业、机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。
在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。
人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。
因此，安装应用先进的周界探测报警系统就成为一种必要措施。
周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。
周界防范系统的类别目前国际上应用的周界探测报警器材及系统主要有以下几种：主动红外报警系统微波墙式报警系统泄露电缆式周界探测报警系统驻极体振动电缆报警系统光纤传感器周界报警系统在周界防护手段中采用最多的是主动红外对射报警探测器家总线制报警主机的方式，这种方式具有技术成熟、可靠性高、易扩展、操作简便、经济性好等优点。
周界防范产品红外对射探测器从使用量这方面来看，红外对射探测器所占比例最大，其主要优点为安装简便、价格便宜、而且此类产品投放市场早、用户认知早而被广泛使用。
局限性：探测范围过于狭窄，只能使用在直线分布的围墙、栅栏等周界上；易受天气的影响形成误报，如有人入侵，只能报警警告，不能形成阻拦。
为了减少误报，有效的防范，一些公司纷纷推出自己的新产品，如在对焦方面，采用激光定位对焦，更方面安装和减少误报。
另外在一些红外对射难以防范到的不规则区域，安定宝、博世安宝已为市场提供立体防护型被动红外探测器。
振动传感电缆一般适应于各种围栏，用于探测企图穿过围栏的侵入者，通过绑在围栏上的振动电缆，探测出由于攀爬，切断围栏产生的振动，转化为电信号并传输到控制器提供分析。
周界系统介绍
目录目录 (1)一、概述 (2)1.1周界防范系统的意义 (2)1.2周界防范系统的类别 (2)1.3主动红外报警系统 (2)二、系统功能 (4)三、系统设计 (5)3.1前端探测器 (5)3.2信道传输 (5)3.3中心控制部分 (5)3.3生产商背景 (6)3.4系统设计依据 (7)3.5系统拓扑图 (8)3.6防区分布图 (9)四、设备参数 (10)4.1中心设备 (10)4.2传输设备 (12)4．3前端设备 (13)五、设备清单 (15)一、概述1.1周界防范系统的意义随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。
在一些重要的区域，如机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。
在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。
人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。
因此，安装应用先进的周界探测报警系统就成为一种必要措施。
周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。
1.2周界防范系统的类别目前国际上应用的周界探测报警器材及系统主要有以下几种：◆主动红外报警系统◆微波墙式报警系统◆泄露电缆式周界探测报警系统◆驻极体振动电缆报警系统◆光纤传感器周界报警系统在周界防护手段中采用最多的是主动红外对射报警探测器家总线制报警主机的方式，这种方式具有技术成熟、可靠性高、易扩展、操作简便、经济性好等优点。
1.3主动红外报警系统主动红外报警系统主要是由主动红外探测器和报警主机这两个基本部分组成，根据需要还会配置计算机管理软件、报警联动板、联动显示板、报警打印机等等。
周界防范
周界防范产生背景在科技还没有足够发达之前，大多数场所为了防止非法的入侵和各种破坏活动，都只是在外墙周围设置屏障（如铁栅栏、篱笆网、围墙等）或阻挡物，安排人员加强巡逻。
在目前，犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段已难以适应要害部门、重点单位安全保卫的工作的需要。
人力防范往往受人员、地域、人员素质很经理的影响，亦难免数显漏洞和失误。
因此，随着市场需求进一步扩大，科学技术的发展推动，各种周界探测技术不断出现，各种入侵探测报警系统融入到安防领域，成为安防领域的重要组成部分——“周界防范”。
概述周界防范即在防护区域的边界利用微波、红外、电子围栏等技术形成一道或看可见的、或不可见的“防护墙”，若当有人通过或欲通过时，相应的探测器即会发出报警信号送至安保值班室或控制中心的报警控制主机，同时发出声光报警、显示报警位置。
类别目前国际上应用的周界防范系统及设备主要有一下几种：主动红外报警系统微波墙式报警系统泄露电缆式周界探测报警系统驻集体振动电缆报警系统光纤传感器周界报警系统主要措施目前的周界防范主要有两种措施，分别是实体防范措施和技术防范措施。
实体防范实体防范就是用不同物质构成具有一定高度的防范区域，从而控制或禁止外人非法进入。
古老的方式有水泥土、石砖墙、木制栏杆、铁丝网等，近几年随着科学技术的发展，市场上出现了各种各样的金属或非金属制成的周界围栏，以满足不同区域的防范需要。
但再好的实体防范产品，如果没有人24小时看守，都无法阻止非法入侵者的进入。
因为如果无人值守，入侵者可以在一定的时间里破坏或者攀越围墙、围栏，进入防范区域内也不会有人知道。
技术防范技术防范是指用先进的高科电子技术生产出各种具备探测功能的产品，对入侵者进行探测，当有人非法入侵时，这些产品就会在瞬间发出报警信号，通过各种报警联动设备告知防范人员，从而达到有效的防范效果。
目前市场常见的技术防范方案主要有：·主动红外对射：该产品探测灵敏度高，成本造价低，安装方便，区域分化准确，对射角度明显，但缺点是在野外工作很容易受到气候环境的影响，从而容易产生误报警现象，给出警人员带来不便;·脉冲电子围栏：具有一定的实体防范功能，当有人攀越或破坏围栏入侵时，产生低电流、高电压，将入侵者击落回去，并同时发出报警信号，该产品报警可靠，在野外工作不受任何环境影响，误报率极低，但由于高电压、低电流对人体的安全有一定的副作用，因此行业内不提倡使用;·震动电缆、微波墙、泄露电缆、激光等周界防范产品在市场不同场所都有需求，但都存在着一定的优缺点。
智能周界防范系统共36页PPT
智能周界防范系统
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
Hale Waihona Puke 1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
方便，整个报警系统采用独立星型连接，一对损坏不影响
其他对射的工作，从而保证整个系统在通讯上的安全与可靠，
防止恶意的复制与侦测，从而保证周界报警信号有效，快速
的传输到学校的报警中心。
4、中心（多线制）
中心控制中心由八防区（十六、三十二防区多功能报警主机、
编程控制键盘、警铃警灯等组成。通过键盘、软件对前端设备
•接收信号强度多级LED指示灯，使其校准更精密。
•红外射束遮断周期可调，使其更加灵活、适应性更强。
•周界探测范围：由各个型号决定，最大可达距离：1100m
•防雷的电路设计
.
10
型号
室外警戒距离
室内警戒距离
光束数 感应速度 报警输出-常规 报警输出-总线 工作电压 工作电流 长寿命模式 使用温度 使用湿度 能见度 防拆输出 水平角度调节 垂直角度调节 外壳材料 备注
抗不良天气环境和抗干扰；报警发生时，能够联动产生强光照射，
同时联动电视监控摄像机进行拍摄；所有的报警信息接入多媒体
平台报警接口并通过宽带网，进而接入中心机房。中心具有报警
提示、报警记录和报警处理的功能；报警时间响应小于2秒。
.
9
第三部分：周界防范系统主要设备简介
红外对射应用于周界防范的优点：
•隐蔽的防卫方式：使入侵者在不知不觉中触警。
•周界全面设防：无盲区和死角。
•完备的防卫能力：入侵者无法以快速跳跃、匍伏或其它动作通过
•
隐形红外防卫射束网的防范 范围。
•良好的抗干扰特性：当昆虫或小动物等通过红外防卫射束网时，
•
由于不能完全遮断红外防卫射束所以不会产生误报警。
•严密的防破坏能力：当红外接收端电源线或信号线被剪断时，
•
报警信号输出电路将自动输出无线报警信号。
警区并进行记录； ● 前端探测器要有较强的抗不良天气环境干扰的能力； ● 系统应具备自检功能，可控制前端设备状态的恢复； ● 系统应配备可供 2 小时以上的后备电源； ● 具备与监控系统、周界照明系统的报警联动功能。
.
4
3、周界防范系统的连接方式
➢ 多线制周界防范系统 ➢总线制周界防范系统 ➢混合式周界防范系统
.
6
红外对射探头
红外对射全名叫“光束遮断式感应器”(Photoelectric Beam Detector)， 其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。 其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做 聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。 红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。红外 光不间歇一秒发1000光束，所以是脉动式红外光束。由此这些对射无法 传输很远距离（600米内）。 利用光束遮断方式的探测器 当有人横跨过 监控防护区时，遮断不可见的红外线光束而引发警报。常用于室外围墙报警， 它总是成对使用：一个发射，一个接收。发射机发出一束或多束人眼无法 看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生 变化，放大处理后报警。红外对射探头要选择合适的响应时间：太短容易 引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。通常 以10米/秒的速度来确定最短遮光时间。若人的宽度为20厘米，则最短遮断 时间为20毫秒。大于20毫秒报警，小于20毫秒不报警。
.
5
第二部分：周界防范系统功能及分类
1、周界防范组成
由前端、传输、控制中心三部分组成。
2、前端产品
前端是由周界报警探测器组成，采用主动红外对射探测器。 本系统共布n对不同规格的红外对射。
对射探头由一个发射端和一个接收端组成。发射端发射经 调制后的两束红外线，这两条红外线构成了探头的保护区域 （图1）。如果有人企图跨越被保护区域，则两条红外线被 同时遮挡，接收端输出报警信号，触发报警主机报警（图2）。 如果有飞禽（如小鸟、鸽子）飞过被保区域（图3）， 由于其体积小于被保护区域，仅能遮挡一条红外射线， 则发射端认为正常，不向报警主机报警。
.
3
2、基本功能
周界防范报警系统是在封闭式小区、工厂的周围和栅栏安装探测器， 发生非法翻越时可立即将警情发送到报警主机，由保安人员及时进行处理。 主要采用主动红外对射系统， 其要求包括： ● 周界全面设防，无盲区和死角，并具备防拆、防破坏功能
[如果线路和设备被破坏（线路短路或断路），报警控制器就会发出报警]； ● 防区划分要适于报警时准确定位，中心接收警情后能发出警报，识别报
•可全天侯工作。红外对射探测器抗不良天气环境干扰能力。
红外对射系统的产品特点：
•抗强光达50，000LUX,内置自动调节强光过滤系统,避免受强光或汽车灯光的影响。
•独特的光学设计：光电射束可穿透多层玻璃，具有特殊的抗环境能力。
•全密封防雨、雾、尘、虫等的一体化结构设计，使其能在恶劣的环境中正常工作。
目前，常见的主动红外探测器有两光束、三光束、四光束， 距离从30米到250米不等，也有部分厂家生产远距离多光束的“光墙”， 主要应用于厂矿企业和一些特殊的场所。
.
7
对射探测 器
发 射 端
接 收端
对射探测 器
接 收
端
.
8
3、传输（多线制）
传输从该周界接收的各种报警信息通过4芯通讯线传输到控
制中心主机的报警主机，再与监控系统联动，布线简单维护
周界防范系统培训课程
企业名称:珠海安联锐视科技股份有限公司 编制人:张飞群
.
1
周界防范系统
第一部分：周界防范系统概述 第二部分：周界防范系统功能特色 第三部分：周界防范系统主要设备简介 第四部分：周界防范系统系统图 Nhomakorabea.
2
第一部分：周界防范系统概述
1、概述
周界防盗报警系统是小区、工厂等最外端的安全防范系 统，是在小区或工厂的围墙或栅栏上固定安装周界报警传 感器，一般设置主动红外对射式探测器，在小区、工厂的 围墙上组成一道看不见的防线，在有人翻越围墙非法进入 时，探测器的射线被阻断，触发探测器发出报警信号，通 知管理中心进行处理，防止罪犯由围墙或栅栏翻入学校作 案，加强小区的安防管理，降低小区、工厂保安的工作难 度。
进行布/撤防，在布防期间，若发生非法入侵，当报警被触发时，
键盘上的LED显示具体报警点，同时警号发出声光告警，提示值
班人员注意，并出警查看，如有监控联动，则同时进行硬盘录像。
同时进行报警中心报警状态、报警时间记录。
功能特点：通过对小区、工厂安装周界防越报警系统，可以达到以下目
的：
对周界全部设防，无盲区和死角；红外探测器采用室外专用型，
