数控机床练习五答案
机床数控技 习题答案
第一章绪论1-1数控机床由哪些部分组成，各有什么作用？答：数控机床一般由数控系统、伺服单元、驱动单元、检测反馈装置和机床本体等组成。
其中，数控系统主要由数控装置、控制面板以及通讯接口等组件组成。
(1) 数控装置。
数控装置是数控系统的核心，一般选用专用计算机或通用计算机。
数控装置的作用是读取键盘输入的数据和进给驱动单元反馈的位置信息，完成程序编译和运行，输出控制信号和指令；与PLC单元协同工作，实现机床各部件的控制。
(2) 控制面板。
用于显示机床的运行状态和选择工作模式。
提供手动进给控制、速度调节以及辅助指令等功能。
(3) 伺服与驱动单元。
由伺服控制电路、功率放大电路和伺服电动机组成。
接收数控装置的指令，并驱动传动装置和运动部件，实现刀具的运动轨迹。
(5) 检测反馈装置。
包括检测元件和反馈电路，用于检测执行元件（如电动机）的转角和运动部件的位移，并将其转化为电信号反馈给数控系统。
(6) 机床本体。
包括主轴传动装置、进给传动装置、床身、工作台和辅助运动装置等。
提供机械结构支撑和动力传递功能。
1-2 数控系统中的PLC，主要承担什么控制功能？答：主要用于开关量信号的读取和输出控制，如移动部件行程开关、气动或液压系统压力开关（传感器）、控制面板上的按钮等信号读取、控制面板上的指示灯、电磁阀和电磁铁等元件开闭控制等。
1-3数控机床的工作流程是什么？答：工作流程如下：(1) 编制数控程序。
加工零件前，先要根据零件图样将零件加工的全部工艺过程、工艺参数、几何参数及操作步骤等，按规定的代码及程序格式进行编写。
(2) 输入。
主要是把数控程序、控制参数和补偿数据输入到数控装置。
(3) 译码。
译码程序如同翻译，按一定的语法规则将上述信息转化成计算机能够识别的数据格式，并按一定的规则存放在指定的内存专用区域。
(4) 刀具补偿。
数控加工程序通常是按零件轮廓轨迹编写的，而数控机床在加工过程中控制的是刀具中心轨迹，因此在加工前必须将零件轮廓变换成刀具中心的轨迹。
数控机床操作与编程练习题与答案
数控机床操作和编程练习题和答案一、填空题1．操作面板一般有、机床操作面板。
2．数字控制系统简称NC系统，计算机控制系统简称系统。
3．请写出下列常用缩写的英文全称：CNC4．RS232主要作用是用于程序的。
5．车床的刀具号T0101，前面两位数字表示________，后面两位数字表示刀具补偿号。
6．G49用来取消刀具________补偿。
7．G40用来取消刀具补偿。
8．在车床上表示X坐标值，通常采用________编程。
9．插补指令分顺时针G02和逆时针G03。
10．指令“G04 X-”中，X值的含意是时间，不是坐标。
11. 数控机床的Z轴一般和主轴轴线重合或平行, 正方向以刀具工件方向为准。
12．数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。
13、圆弧插补需要指定插补平面，用G17/G18/G19指令。
默认指令一般为，可不写。
14、切入点是刀具可以由此直接进入切削的刀具位置点。
一般要求刀具切削表面反向延长线或切入工件。
15、返回参考点有和自动返回参考点两种。
16、数控机床通电后，必须首先寻找机床参考点，即，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。
17．车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。
18、G代码中的指令，只在所在程序段中有效。
19、进给速度是刀具向工件进给的相对速度，有两种单位即和mm/r，可以分别用G98和G99指令来指定。
20、接通恒线速控制用G96指令，取消恒线速控制用指令。
21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴。
22．FANUC系统内M98常被用来表示。
23、G92指令是通过程序来设定工件坐标系的，且只是设定加工坐标系，和当前的刀具位置有关，而任何动作。
24、G50指令是通过程序来设定的，用G50指令对刀结束后，在加工前，刀具必须停在程序指定的坐标值的位置。
25、当数控系统具有刀具半径补偿功能时，CNC系统是根据零件程序和刀具半径（刀心离开工件轮廓的距离），自动计算轨迹，完成对零件的加工的。

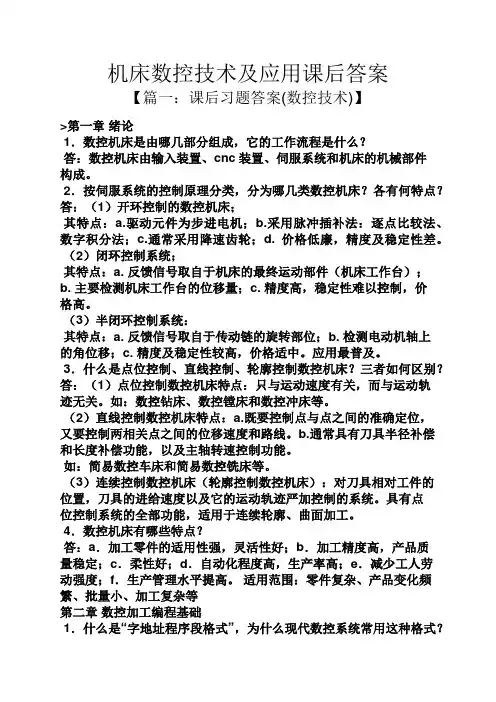

机床数控技术及应用课后答案
机床数控技术及应用课后答案【篇一：课后习题答案(数控技术)】>第一章绪论1．数控机床是由哪几部分组成，它的工作流程是什么？答：数控机床由输入装置、cnc装置、伺服系统和机床的机械部件构成。
2．按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？答：（1）开环控制的数控机床；其特点：a.驱动元件为步进电机；b.采用脉冲插补法：逐点比较法、数字积分法；c.通常采用降速齿轮；d. 价格低廉，精度及稳定性差。
（2）闭环控制系统；其特点：a. 反馈信号取自于机床的最终运动部件（机床工作台）；b. 主要检测机床工作台的位移量；c. 精度高，稳定性难以控制，价格高。
（3）半闭环控制系统：其特点：a. 反馈信号取自于传动链的旋转部位；b. 检测电动机轴上的角位移；c. 精度及稳定性较高，价格适中。
应用最普及。
3．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？答：（1）点位控制数控机床特点：只与运动速度有关，而与运动轨迹无关。
如：数控钻床、数控镗床和数控冲床等。
（2）直线控制数控机床特点：a.既要控制点与点之间的准确定位，又要控制两相关点之间的位移速度和路线。
b.通常具有刀具半径补偿和长度补偿功能，以及主轴转速控制功能。
如：简易数控车床和简易数控铣床等。
（3）连续控制数控机床（轮廓控制数控机床）：对刀具相对工件的位置，刀具的进给速度以及它的运动轨迹严加控制的系统。
具有点位控制系统的全部功能，适用于连续轮廓、曲面加工。
4．数控机床有哪些特点？答：a．加工零件的适用性强，灵活性好；b．加工精度高，产品质量稳定；c．柔性好；d．自动化程度高，生产率高；e．减少工人劳动强度；f．生产管理水平提高。
适用范围：零件复杂、产品变化频繁、批量小、加工复杂等第二章数控加工编程基础1．什么是“字地址程序段格式”，为什么现代数控系统常用这种格式？答：字地址程序段的格式：nxxgxxxxxyxxzxxsxxfxxtxxmxx；特点是顺序自由。
《数控技术第3版》_(习题解答)机工版
数控技术第三版章节练习答案第一章绪论1.1数控机床的工作流程是什么？答：数控机床由输入装置、CNC装置、伺服系统和机床的机械部件构成。
数控加工程序的编制-输入-译码-刀具补偿-插补-位置控制和机床加工1.2 数控机床由哪几部分组成？各部分的基本功能是什么？答：组成：由输入输出设备、数控装置、伺服系统、测量反馈装置和机床本体组成输入输出设备：实现程序编制、程序和数据的输入以及显示、存储和打印数控装置：接受来自输入设备的程序和数据，并按输入信息的要求完成数值计算、逻辑判断和输入输出控制等功能。
伺服系统：接受数控装置的指令，驱动机床执行机构运动的驱动部件。
测量反馈装置：检测速度和位移，并将信息反馈给数控装置，构成闭环控制系统。
机床本体：用于完成各种切削加工的机械部分。
1.3．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？答：（1）点位控制数控机床特点：只与运动速度有关，而与运动轨迹无关。
如：数控钻床、数控镗床和数控冲床等。
（2）直线控制数控机床特点：a.既要控制点与点之间的准确定位，又要控制两相关点之间的位移速度和路线。
b.通常具有刀具半径补偿和长度补偿功能，以及主轴转速控制功能。
如：简易数控车床和简易数控铣床等。
（3）连续控制数控机床（轮廓控制数控机床）：对刀具相对工件的位置，刀具的进给速度以及它的运动轨迹严加控制的系统。
具有点位控制系统的全部功能，适用于连续轮廓、曲面加工。
1.4．数控机床有哪些特点？答：a．加工零件的适用性强，灵活性好；b．加工精度高，产品质量稳定；c．柔性好；d．自动化程度高，生产率高；e．减少工人劳动强度；f．生产管理水平提高。
适用范围：零件复杂、产品变化频繁、批量小、加工复杂等1.5．按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？答：（1）开环控制的数控机床；其特点：a.驱动元件为步进电机；b.采用脉冲插补法：逐点比较法、数字积分法；c.通常采用降速齿轮；d. 价格低廉，精度及稳定性差。

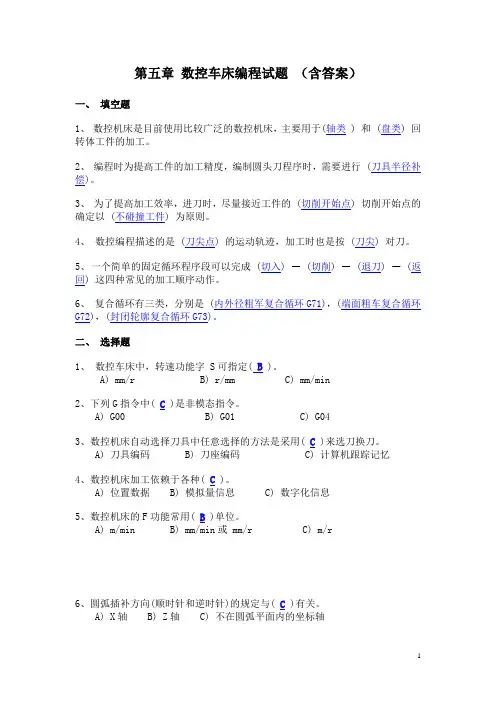

数控技术应用——第五章 数控车床编程试题 (含答案)
第五章数控车床编程试题（含答案）一、填空题1、数控机床是目前使用比较广泛的数控机床，主要用于(轴类 ) 和 (盘类) 回转体工件的加工。
2、编程时为提高工件的加工精度，编制圆头刀程序时，需要进行 (刀具半径补偿)。
3、为了提高加工效率，进刀时，尽量接近工件的 (切削开始点) 切削开始点的确定以 (不碰撞工件) 为原则。
4、数控编程描述的是 (刀尖点) 的运动轨迹，加工时也是按 (刀尖) 对刀。
5、一个简单的固定循环程序段可以完成 (切入)－(切削)－(退刀)－(返回) 这四种常见的加工顺序动作。
6、复合循环有三类，分别是 (内外径粗军复合循环G71)，(端面粗车复合循环G72)，(封闭轮廓复合循环G73)。
二、选择题1、数控车床中，转速功能字 S可指定(B )。
A) mm/r B) r/mm C) mm/min2、下列G指令中( C)是非模态指令。
A) G00 B) G01 C) G043、数控机床自动选择刀具中任意选择的方法是采用( C)来选刀换刀。
A) 刀具编码 B) 刀座编码 C) 计算机跟踪记忆4、数控机床加工依赖于各种( C)。
A) 位置数据 B) 模拟量信息 C) 数字化信息5、数控机床的F功能常用( B)单位。
A) m/min B) mm/min或 mm/r C) m/r6、圆弧插补方向(顺时针和逆时针)的规定与( C)有关。
A) X轴 B) Z轴 C) 不在圆弧平面内的坐标轴7、用于指令动作方式的准备功能的指令代码是( B)。
A) F代码 B) G 代码 C) T代码8、用于机床开关指令的辅助功能的指令代码是( C)。
A) F代码 B) S 代码 C) M代码9、切削的三要素有进给量、切削深度和( B)。
A) 切削厚度 B) 切削速度 C) 进给速度10、设G01 X30 Z6执行G91 G01 Z15后,正方向实际移动量( C)。
A) 9mm B) 21mm C) 15mm11、数控车床在加工中为了实现对车刀刀尖磨损量的补偿，可沿假设的刀尖方向，在刀尖半径值上，附加一个刀具偏移量，这称为( B)。

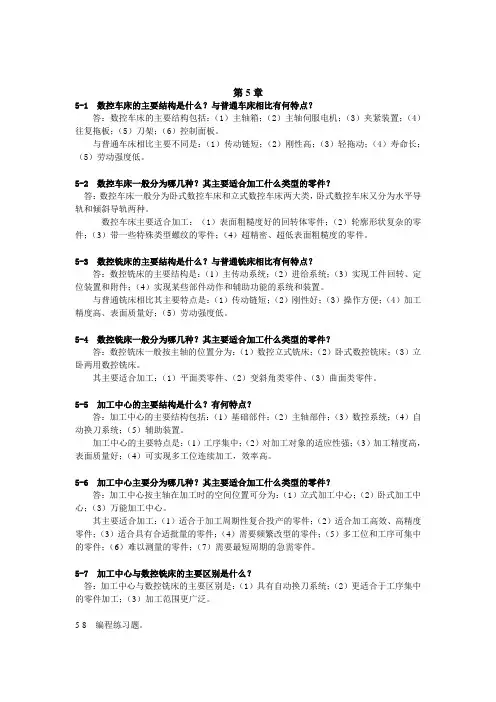

国防《数控机床》教学资料包 课后习题答案 第五章
第5章5-1 数控车床的主要结构是什么？与普通车床相比有何特点？答：数控车床的主要结构包括：（1）主轴箱；（2）主轴伺服电机；（3）夹紧装置；（4）往复拖板；（5）刀架；（6）控制面板。
与普通车床相比主要不同是：（1）传动链短；（2）刚性高；（3）轻拖动；（4）寿命长；（5）劳动强度低。
5-2 数控车床一般分为哪几种？其主要适合加工什么类型的零件？答：数控车床一般分为卧式数控车床和立式数控车床两大类，卧式数控车床又分为水平导轨和倾斜导轨两种。
数控车床主要适合加工：（1）表面粗糙度好的回转体零件；（2）轮廓形状复杂的零件；（3）带一些特殊类型螺纹的零件；（4）超精密、超低表面粗糙度的零件。
5-3 数控铣床的主要结构是什么？与普通铣床相比有何特点？答：数控铣床的主要结构是：（1）主传动系统；（2）进给系统；（3）实现工件回转、定位装置和附件；（4）实现某些部件动作和辅助功能的系统和装置。
与普通铣床相比其主要特点是：（1）传动链短；（2）刚性好；（3）操作方便；（4）加工精度高、表面质量好；（5）劳动强度低。
5-4 数控铣床一般分为哪几种？其主要适合加工什么类型的零件？答：数控铣床一般按主轴的位置分为：（1）数控立式铣床；（2）卧式数控铣床；（3）立卧两用数控铣床。
其主要适合加工：（1）平面类零件、（2）变斜角类零件、（3）曲面类零件。
5-5 加工中心的主要结构是什么？有何特点？答：加工中心的主要结构包括：（1）基础部件；（2）主轴部件；（3）数控系统；（4）自动换刀系统；（5）辅助装置。
加工中心的主要特点是：（1）工序集中；（2）对加工对象的适应性强；（3）加工精度高，表面质量好；（4）可实现多工位连续加工，效率高。
5-6 加工中心主要分为哪几种？其主要适合加工什么类型的零件？答：加工中心按主轴在加工时的空间位置可分为：（1）立式加工中心；（2）卧式加工中心；（3）万能加工中心。
其主要适合加工：（1）适合于加工周期性复合投产的零件；（2）适合加工高效、高精度零件；（3）适合具有合适批量的零件；（4）需要频繁改型的零件；（5）多工位和工序可集中的零件；（6）难以测量的零件；（7）需要最短周期的急需零件。
课后习题答案(数控技术)
章节练习答案第一章绪论1．数控机床是由哪几部分组成，它的工作流程是什么？答：数控机床由输入装置、CNC装置、伺服系统和机床的机械部件构成。
2．按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？答：（1）开环控制的数控机床；其特点：a.驱动元件为步进电机；b.采用脉冲插补法：逐点比较法、数字积分法；c.通常采用降速齿轮；d. 价格低廉，精度及稳定性差。
（2）闭环控制系统；其特点：a. 反馈信号取自于机床的最终运动部件（机床工作台）；b. 主要检测机床工作台的位移量；c. 精度高，稳定性难以控制，价格高。
（3）半闭环控制系统：其特点：a. 反馈信号取自于传动链的旋转部位；b. 检测电动机轴上的角位移；c. 精度及稳定性较高，价格适中。
应用最普及。
3．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？答：（1）点位控制数控机床特点：只与运动速度有关，而与运动轨迹无关。
如：数控钻床、数控镗床和数控冲床等。
（2）直线控制数控机床特点：a.既要控制点与点之间的准确定位，又要控制两相关点之间的位移速度和路线。
b.通常具有刀具半径补偿和长度补偿功能，以及主轴转速控制功能。
如：简易数控车床和简易数控铣床等。
（3）连续控制数控机床（轮廓控制数控机床）：对刀具相对工件的位置，刀具的进给速度以及它的运动轨迹严加控制的系统。
具有点位控制系统的全部功能，适用于连续轮廓、曲面加工。
4．数控机床有哪些特点？答：a．加工零件的适用性强，灵活性好；b．加工精度高，产品质量稳定；c．柔性好；d．自动化程度高，生产率高；e．减少工人劳动强度；f．生产管理水平提高。
适用范围：零件复杂、产品变化频繁、批量小、加工复杂等第二章数控加工编程基础1．什么是“字地址程序段格式”，为什么现代数控系统常用这种格式？答：字地址程序段的格式：NxxGxxXxxYxxZxxSxxFxxTxxMxx；特点是顺序自由。
2．G41、G42、G43、G44的含义如何？试用图说明。
数控机床操作编程练习题附标准答案
数控机床操作与编程练习题与答案一、填空题1．操作面板一般有、机床操作面板。
2．数字控制系统简称NC系统，计算机控制系统简称系统。
3．请写出下列常用缩写的英文全称：CNC4．RS232主要作用是用于程序的。
5．车床的刀具号T0101，前面两位数字表示________，后面两位数字表示刀具补偿号。
6．G49用来取消刀具________补偿。
7．G40用来取消刀具补偿。
8．在车床上表示X坐标值，通常采用________编程。
9．插补指令分顺时针G02和逆时针G03。
10．指令“G04 X-”中，X值的含意是时间，不是坐标。
11. 数控机床的Z轴一般与主轴轴线重合或平行, 正方向以刀具工件方向为准。
12．数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。
13、圆弧插补需要指定插补平面，用G17/G18/G19指令。
默认指令一般为，可不写。
14、切入点是刀具可以由此直接进入切削的刀具位置点。
一般要求刀具切削表面反向延长线或切入工件。
15、返回参考点有和自动返回参考点两种。
16、数控机床通电后，必须首先寻找机床参考点，即，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。
17．车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。
18、G代码中的指令，只在所在程序段中有效。
19、进给速度是刀具向工件进给的相对速度，有两种单位即和mm/r，可以分别用G98和G99指令来指定。
20、接通恒线速控制用G96指令，取消恒线速控制用指令。
21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴。
22．FANUC系统内M98常被用来表示。
23、G92指令是通过程序来设定工件坐标系的，且只是设定加工坐标系，与当前的刀具位置有关，而任何动作。
24、G50指令是通过程序来设定的，用G50指令对刀结束后，在加工前，刀具必须停在程序指定的坐标值的位置。
25、当数控系统具有刀具半径补偿功能时，CNC系统是根据零件程序和刀具半径（刀心离开工件轮廓的距离），自动计算轨迹，完成对零件的加工的。
《数控机床习题答案》word版
第一章的习题及答案1．什么是数控机床？答：装备了数控系统或采用数控技术来控制机床的运动或加工过程的机床，称之为数控机床。
2．数控机床定额发展经过了哪几个阶段？答：术控机床的数控系统已先后经历了两个阶段、六个时代的发展：电子管、晶体管、集成电路、小型计算机、微处理器及基于PC机的通用CNC系统。
其中前三代为第一阶段称为硬件联接数控（NC系统），其特点是具有很多硬件电路和连接结点，电路复杂，可靠性不好。
后三代为第二阶段称作计算机软件系统（CNC系统），主要由计算机硬件和软件组成，其最突出的特点是利用存储器里的软件控制系统工作，这种系统容易扩展功能，柔性好，可靠性高。
3．数控机床由哪几部分组成？答：现代计算机数控机床由程序、输入输出设备、计算机数控装置、可编程控制器、主轴控制单元即速度控制单元等部分组成，系统图见教材图1-1。
4．数控机床有哪些分类方式？答：1）按机床运动的控制功能分类2）按伺服控制的类型分类3）按数控系统的功能水平分类4）按加工工艺及机床用途的类型分类5．点位控制、点位直线控制和轮廓控制机床的的最主要的区别是什么？答：点位控制数控机床这类机床仅能实现刀具相对于工件从一点到另一点的精确定位运动，对点与点之间的运动轨迹不作控制要求，在移动过程中运动过程中不进行任何加工，各坐标轴之间的运动是不相关的，可以同时移动，也可以依次运动。
为了实现快速精确的定位，两点间位移的移动一般是先快速移动，然后慢速趋近定位点，以确保定位精度。
直线控制数控机床这类机床除了要求控制点与点之间的准确位置外，还需控制两相关点之间的移动速度和移动轨迹，一般是沿与坐标轴平行的方向作切削运动，也就是说同时控制的坐标轴只有一个。
连续控制数控机床也称为轮廓控制数控机床，能同时控制2个或2个以上坐标轴联动，使工件相对于刀具按程序规定的轨迹和速度运动，在运动过程中进行连续切削加工。
这就要求数控装置必须具有插补运算功能，控制各坐标轴的联动位移量与要求的轮廓相符合。
模块5 数控机床的应用 习题答案
模块5数控机床的应用习题答案1 .数控机床选用原则？答：数控机床选用时一般应遵循实用性、经济性、可操作性、稳定性的原则。
2 .数控机床选用注意事项？答：按照数控机床选用原则，在选用数控机床时应注意以下事项：（1）确定典型加工零件与机床的选用；（2）数控机床规格的选择；（3）数控机床精度的选择，其中包括：直线定位精度、重复定位精度、铳圆精度；（4）数控系统的选择。
数控系统的选用遵循以下三点原则：根据数控机床类型选择相应的数控系统、根据加工精度的需要选择数控系统、根据数控机床的性能选择数控系统功能、生产需要考虑全面、选择市场认可度好、易于维护、可靠性高的产品；（5）数控机床附件的选择；（6）.数控机床技术服务的选择。
3 .数控机床选用方法？答：数控机床的选用可分为如下几步：（1）选用前的准备工作。
（2）初选。
（3）精选和终选。
4 .数控机床安装流程？答：数控机床的安装就是按照技术要求将机床固定在基础上，以获得确定的坐标位置和稳定的运行性能。
安装流程如下：搬运及拆箱、就位、找平、清洗和连接等。
5 .数控机床调试方法？答：机床精度调整、机床功能调试、机床试运行。
6 .数控机床试运行方法？答：数控机床安装调试完毕后，要求整机在带一定负载条件下经过一段时间的自动运行，较全面地检查机床功能及工作可靠性。
运行时间一般采用每天运行8h,连续运行2〜3天，或者24h连续运行1〜2天。
这个过程称为安装后的试运行。
试运行中采用的程序叫考机程序，可以直接采用机床厂调试用的考机程序，也可自编考机程序。
考机程序中应包括：数控系统主要功能的使用（如各坐标方向的运动、直线插补和圆弧插补等），自动更换取用刀库中2/3的刀具，主轴的最高、最低及常用的转速，快速和常用的进给速度，工作台面的自动交换，主要M指令的使用及宏程序、测量程序等。
试运行时，机床刀库上应插满刀柄，刀柄质量应接近规定质量；交换工作台面上应上负载。
在试运行中，除操作失误引起的故障外，不允许机床有故障出现，否则表示机床的安装调试存在问题。
数控机床习题(有答案)
数控机床习题(第一章)1填空题（1）数控机床一般由控制介质、数控系统、伺服系统、机床本体、反馈装置和各种辅助装置组成。
（2）数控机床采用数字控制技术对机床的加工过程进行自动控制的一类机床。
（3）突破传统机床结构的最新一代的数控机床是并联机床。
（4）自适应控制技术的目的是要求在随机变化的加工过程中，通过自动调节加工过程中所测得的工作状态、特性，按照给定的评价指标自动校正自身的工作参数，以达到或接近最佳工作状态。
2选择题（1）一般数控钻、镗床属于（ C ）（A）直线控制数控机床（B）轮廓控制数控机床（C）点位控制数控机床（D）曲面控制数控机床（2）（ D ）是数控系统和机床本体之间的电传动联系环节（A）控制介质（B）数控装置（C）输出装置（D）伺服系统（3）适合于加工形状特别复杂（曲面叶轮）、精度要求较高的零件的数控机床是（ A ）（A）加工中心（B）数控铣床（C）数控车床（D）数控线切割机床（4）闭环控制系统的位置检测装置装在（ D ）（A）传动丝杠上（B）伺服电动机轴上（C）数控装置上（D）机床移动部件上（5）根据控制运动方式的不同，数控机床可分为（B ）（A）开环控制数控机床、闭环控制数控机床和半闭环控制数控机床（B）点位控制数控机床、直线控制数控机床和轮廓控制数控机床（C）经济型数控机床、普及型数控机床和高档型数控机床（D）NC机床和CNC机床3 判断题（1）通常一台数控机床的联动轴数一般会大于或等于可控轴数。
（×）（2）数控机床是通过程序来控制的。
（√）（3）数控机床只用于金属切削类加工。
（×）（4）数控系统是机床实现自动加工的核心，是整个数控机床的灵魂所在。
（√）（5）机床本体是数控机床的机械结构实体，是用于完成各种切割加工的机械部分。
（√）4 简答题（1）简述数控机床的发展趋势。
P91、高速度与高精度化2、多功能化3、智能化4、高的可靠性（2）简述数控机床各基本组成部分的作用。
数控机床操作与编程练习题与标准答案
数控机床操作与编程练习题与标准答案作者: 日期:数控机床操作与编程练习题与答案填空题1. ________________________ 操作面板一般有、机床操作面板。
2. 数字控制系统简称NC系统，计算机控制系统简称 _________ 系统。
3 .请写出下列常用缩写的英文全称：CNC _______4 . RS232主要作用是用于程序的。
5 .车床的刀具号T0101，前面两位数字表示___________ ，后面两位数字表示刀具补偿号。
6 . G49用来取消刀具 ________ 卜偿。
7 . G40用来取消刀具 ___ 补偿。
8 .在车床上表示X坐标值，通常采用__________ 编程。
9. ____ 插补指令分顺时针G02和逆时针G03。
10. 指令“ G04 X-"中，X值的含意是时间，不是坐标。
11. 数控机床的Z轴一般与主轴轴线重合或平行，正方向以刀具_工件方向为准。
12. __________________________________________ 数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。
13. 圆弧插补需要指定插补平面，用G17/G18/G19指令。
默认指令一般为 _，可不写。
14. 切入点是刀具可以由此直接进入切削的刀具位置点。
一般要求刀具切削表面反向延长线或_切入工件。
15. 返回参考点有_和自动返回参考点两种。
16. 数控机床通电后，必须首先寻找机床参考点，即 _，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。
17. 车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。
18、G代码中的_____ 指令，只在所在程序段中有效。
19、进给速度是刀具向工件进给的相对速度，有两种单位即_和mm/r,可以分别用G98和G99指令来指定。
20、接通恒线速控制用G96指令，取消恒线速控制用 _指令。
21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴_。
《数控机床》作业参考答案
《数控机床》作业参考答案（一）第一章数控机床简介一、填空题1、控制介质、数控系统、伺服系统、机床本体、反馈装置2、数字控制3、并联4、自适应控制（AC）二、单选题1、C2、D3、A4、D5、B三、判断题1、×2、√3、×4、√5、√四、简答题1、简述数控机床的发展趋势。
答：（1）高速度与高精度化：为实现这一指标，主要采取以下的措施：①数控系统采用位数、频率更高的微处理器；②采用全数字交流伺服系统，大大提高了系统的定位精度、进给速度；③机床静、动摩擦的非线性补偿技术；④应用高速大功率电主轴；⑤配置高速、功能强的内装式可编程控制器；⑥采用高性能和可靠的新型功能部件—电滚珠丝杠；（2）多功能化：数控机床采用一机多能；数控机床具有前台加工、后台编辑的前后台功能；数控机床除具有通讯口、DNC功能外，还具有网络功能；（3）智能化：数控机床引进自适应控制技术；采用故障自诊断、自修复功能；具有刀具寿命自动检测和自动换刀功能；数控机床引进模式识别技术；（4）高的可靠性：为实现这一指标，主要采取以下的措施：①提高系统的硬件质量；②采用硬件结构模块化、标准化、通用化方式；③增强故障自诊断、自恢复和保护功能。
2、简述数控机床各组成部分的作用。
答：数控机床一般由以下几个部分组成：（1）控制介质：控制介质是将零件加工信息传送到数控装置中去的信息载体，是人与数控机床之间联系的中间媒介物质，反映了数控加工中的全部信息。
常见的控制介质有穿孔纸带、穿孔卡、磁盘、磁带等。
（2）数控系统：数控系统是机床实现自动加工的核心，是整个数控机床的灵魂所在，主要由输入装置、监视器、主控制系统、可编程控制器、各种输入/输出接口等组成。
主控制系统主要由CPU、存储器、控制器等组成，是数控系统的核心，一般称它为数控装置（CNC装置）。
（3）伺服系统：是数控系统和机床本体之间的电传动联系环节，主要由伺服电机、伺服驱动控制器组成。
伺服电机是系统的执行元件，驱动控制系统则是伺服电机的动力源。
江阴数控机床试题及答案
江阴数控机床试题及答案一、单项选择题（每题2分，共20分）1. 数控机床的数控系统是指（）。
A. 数控机床的控制系统B. 数控机床的驱动系统C. 数控机床的伺服系统D. 数控机床的编程系统答案：A2. 数控机床的伺服系统是指（）。
A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统答案：A3. 数控机床的数控程序中，G代码表示（）。
A. 准备功能B. 主轴功能C. 辅助功能D. 刀具功能答案：A4. 在数控机床中，M代码通常用于控制（）。
A. 主轴转速B. 刀具选择C. 冷却液D. 程序暂停答案：C5. 数控机床的坐标系中，X轴通常表示（）。
A. 横向移动B. 纵向移动C. 垂直移动D. 旋转移动答案：A6. 数控机床的刀具补偿功能主要用于（）。
A. 刀具磨损B. 刀具长度C. 刀具直径D. 刀具角度答案：A7. 数控机床的加工精度主要取决于（）。
A. 机床的刚性B. 刀具的锋利度C. 机床的精度D. 操作者的技能答案：C8. 数控机床的主轴转速通常由（）控制。
A. 伺服电机B. 主轴电机C. 变频器D. 步进电机答案：C9. 数控机床的刀具库通常位于（）。
A. 机床的顶部B. 机床的侧面C. 机床的底部D. 机床的内部答案：D10. 数控机床的加工程序通常存储在（）。
A. 硬盘B. 软盘C. 内存D. 外部存储器答案：D二、多项选择题（每题3分，共15分）11. 数控机床的主要组成部分包括（）。
A. 床身B. 刀库C. 控制系统D. 驱动系统答案：ABCD12. 数控机床的伺服系统可以包括（）。
A. 步进电机B. 伺服电机C. 液压系统D. 气动系统答案：AB13. 数控机床的编程语言中，常用的有（）。
A. G代码B. M代码C. 梯形图D. 流程图答案：AB14. 数控机床的加工过程中，可能需要控制的参数包括（）。
A. 速度B. 进给率C. 切削深度D. 刀具补偿答案：ABCD15. 数控机床的维护保养包括（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数控机床》练习题五答案【基于数控机床机械结构与部件】1、步进电机的角位移与（4）成正比。
（1）步距角（2）通电频率（3）脉冲当量（4）脉冲数量2、数控机床CNC系统是（3）（1）轮廓控制系统（2）动作顺序控制系统（3）位置控制系统（4）速度控制系统3、数控机床有不同的运动形式，需要考虑关键与刀具相对运动关系和坐标系方向，编写程序时，采用（4）的原则。
（1）刀具固定不动，工件移动（2）铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件固定（3）分析机床运动关系后再根据实际情况两者的固定和移动关系（4）工件固定不动，刀具移动。
4、选择刀具起始点时应考虑（1，2）（1）防止与工件或夹具干涉碰撞（2）方便工件安装测量（3）每把刀具刀尖在起始点重合（4）必须选在工件外侧。
5．数控机床伺服系统是以（2）为直接控制目标的自动控制系统。
（1）机械运动速度（2）机械位移（3）切削力（4）切削用量6．指出下列哪些误差属于系统的稳态误差（1）。
（1）定位误差（2）跟随误差（3）轮廓误差（4）定位误差和跟随误差7、数控机床适于( C )生产。
A 大型零件B 小型高精密零件C 中小批量复杂形体零件 D大批量零件8、闭环控制系统的检测装置装在( A )A 电机轴或丝杆轴端B 机床工作台上C 刀具主轴上D 工件主轴上9、FMS是指（C ）A 自动化工厂B 计算机数控系统C 柔性制造系统D 数控加工中心10、按伺服系统的控制方式分类，数控机床的步进驱动系统是（A ）数控系统。
A 开环B 半闭环C 全闭环11、下列机床中，属于点位数控机床的是( A )A 数控钻床 B数控铣床 C数控磨床 D 数控车床12、数控系统中CNC的中文含义是（A ）。
A 计算机数字控制B 工程自动化C 硬件数控D 计算机控制13、数控机床四轴三联动的含义是（ C）A 四轴中只有三个轴可以运动B 有四个控制轴、其中任意三个轴可以联动C 数控系统能控制机床四轴运动，其中三个轴能联动14、用于指令动作方式的准备功能的指令代码是 ( G )。
A F 代码B G 代码C T 代码15．数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出厂时设定，该点称（B ）。
A工件零点 B机床零点 C机床参考点 D机械原点16. 有些零件需要在不同的位置上重复加工同样的轮廓形状，应采用___B________。
A 、比例加工功能； B、镜像加工功能； C、旋转功能； D、子程序调用功能。
17. 数控铣床是一种加工功能很强的数控机床，但不具有__________工艺手段。
A 、镗削； B、钻削； C、螺纹加工； D、车削。
18.数控铣床的G41/G42是对____B______进行补偿。
A、刀尖圆弧半径；B、刀具半径；C、刀具长度；D、刀具角度。
19.点位控制数控机床可以是（BCD ）。
A．数控车床 B．数控铣床 C．数控冲床 D．加工中心20.以下指令中，（B）是准备功能。
A．M03 B．G90 C．X25 D．S70021.G28、G29的含义为（ B ）。
A．G28从参考点返回，G29返回机床参考点B．G28返回机床参考点，G29从参考点返回C G28从原点返回，G29返回机床原点D G28返回机床原点，G29 从原点返回22.确定数控机床坐标轴时，一般应先确定（ C ）。
A．X轴 B．Y轴 C．Z轴 D．A轴23.数控机床的检测反馈装置的作用是：将其测得的（ D ）数据迅速反馈给数控装置，以便与加工程序给定的指令值进行比较和处理。
A．直线位移 B．角位移或直线位移 C．角位移 D．直线位移和角位移24.数控机床工作时，当发生任何异常现象需要紧急处理时应启动（ C ）。
A．程序停止功能 B．暂停功能 C．紧停功能 D．故障检测功能25.脉冲当量是指（A ）。
A. 每发一个脉冲信号，机床移动部件的位移量B．每发一个脉冲信号，伺服电机转过的角度C．进给速度大小 D．每发一个脉冲信号，相应丝杠产生转角大小26.尺寸链按功能分为设计尺寸链和（）尺寸链。
A．平面 B．装配 C．零件 D．工艺27.用于机床开关指令的辅助功能的指令代码是（ M ）代码。
A．F B．S C．M D．T28．数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出厂时设定，该点称（ B ）。
A．工件零点 B．机床零点 C．机床参考点 D．机械原点29.确定机床坐标系时，一般（ A ）。
A．采用笛卡尔坐标系 B．采用极坐标系 C．用左手判断D．先确定X、Y轴，再确定Z轴30．在粗车悬伸较长的轴类零件时，如果切削余量较大，可以采用（ C ）方式进行加工，以防止工件产生较大的变形。
A．大进给量 B．高转速 C．循环除去余量 D．以上均可31．影响数控车床加工精度的因素很多，要提高加工工件的质量，有很多措施，但（A ）不能提高加工精度。
A．将绝对编程改为增量编程 B．正确选择车刀类型 C．控制刀尖中心高误差 D．减少刀尖圆弧半径对加工的影响32．MDI方式是指（ B）方式。
A．自动加工 B．手动输入 C．空运行 D．单段运行32．数控车床加工内孔（镗孔）时，应采用（C ）退刀方式。
A．斜线 B．径向—轴向 C．轴向—径向 D．以上都可以33．数控车床加工中需要换刀时，程序中应设定（ D ）点。
A．参考 B．机床原 C．刀位 D．换刀34．若数控机床的进给速度为2.4m/min，快进时步进电动机的工作频率为4000Hz，则脉冲当量δ为（A）A．0.01mm/P B．0.02mm/P C．0.05mm/P D．0.1mm/P35．滚珠丝杠螺母副预紧的主要目的是（ C）。
A．增加阻尼比，提高抗振性 B．提高运动的平稳性C．消除轴向间隙和提高传动刚度 D．加大摩擦力，使系统能自锁36．测量与反馈装置的作用是为了提高机床的（A）A．定位精度、加工精度 B．使用寿命 C．安全性 D．灵活性37.在现代数控系统中系统都有子程序功能，并且子程序（）嵌套。
A．只能有一层 B．可以有限层 C．可以无限层 D．不能38．机械零件的真实大小是以图样上的（ D）为依据。
A．比例 B．公差范围 C．技术要求 D．尺寸数值39．数控车床的数控系统通常采用（ C ）插补功能。
A．圆弧和抛物线 B．直线和抛物线 C．直线和圆弧 D．螺旋线和抛物线40．CIMS是指（ C）A．柔性制造单元 B．柔性制造系统 C．计算机集成制造系统 D．自适应控制41．闭环控制系统和半闭环控制系统的主要区别在于（ C ）不同。
A．采用的伺服电机 B采用的传感器 C．伺服电机安装位置D传感器的安装位置42．柔性制造单元的英文缩写是（B）。
A．FMC B．FMS C．CIMS D．DNC43．逐点比较插补法的插补流程是（ C ）。
A．偏差计算→偏差判别→进给→终点判别 B．终点判别→进给→偏差计算→偏差判别C．偏差判别→进给→偏差计算→终点判别 D．终点判别→进给→偏差判别→偏差计算44．对于机床主轴的加工，若先以外圆为基准加工内孔，再以内孔为基准加工外圆，这是遵循（ D ）的原则。
A．基准重合B．基准统一C．自为基准D．互为基准45．对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个（ B ），A．步距角 B．导程 C．螺距 D．脉冲当量46．可以控制电机作精确的角位移运动，但不能纠正机床传动误差的控制系统是（ B ）控制系统。
A．闭环 B．点位 C．半闭环 D．连续47．编程的一般步骤的第一步是（ A ）。
A．制定加工工艺 B．计算轨迹点 C．编写零件程序 D．输入程序48．G00指令移动速度值是（ A ）指定。
A．机床参数 B．数控程序 C．操作面板 D．随意设定49．G91 G00 X50.0 Z－20.0 表示（ C ）A．刀具按进给速度移至机床坐标系X=50mm，Z=－20mm点B．刀具快速移至机床坐标系X=50mm，Z=－20mm点C．刀具快速向X正方向移动50mm，再Z负方向移动20mmD．编程错误50.沿刀具前进方向观察，刀具偏在工件轮廓的左边是( B )指令。
A.G40；B.G41；C.G4251.刀具长度正补偿是( A )指令。
A.G43；B.G44；C.G4952.进给率即( B ) 。
A.每转进给量×每分钟转数；B.每转进给量∕每分钟转数；C.切深×每分钟转数；D.切深∕每分钟转数53.圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的( B )。
A.起点坐标值；B.终点坐标值；C.圆心坐标相对于起点的值54.确定数控机床坐标轴时，一般应先确定( C )。
A.X轴；B.Y轴；C.Z轴55.数控铣床的默认加工平面是( A )。
A.XY平面；B.XZ平面；C.YZ平面56.加工中心与数控铣床的主要区别是( C )。
A.数控系统复杂程度不同；B.机床精度不同；C.有无自动换刀系统57.G02 X20 Y20 R-10 F100；所加工的一般是（C ）。
A.整圆；B.夹角〈=180°的圆弧；C.180°〈夹角〈360°的圆弧58.数控机床的核心是( B )。
A.伺服系统；B.数控系统；C.反馈系统；D.传动系统59.数控机床与普通机床的主机最大不同是数控机床的主机采用（A）。
A.数控装置；B.滚动导轨；C.滚珠丝杠60.在数控机床坐标系中平行机床主轴的直线运动为（C ）。
A.X轴；B.Y轴；C.Z轴61.绕X轴旋转的回转运动坐标轴是（）。
A.A轴；B.B轴；C.Z轴62.数控升降台铣床的拖板前后运动坐标轴是（）。
A.X轴；B.Y轴；C.Z轴63.下列型号中（B ）是最大加工工件直径为φ400毫米的数控车床的型号。
A.CJK0620；B.CK6140；C.XK504064.“CNC”的含义是( B) 。
A.数字控制；B.计算机数字控制；C.网络控制65.某直线控制数控机床加工的起始坐标为（0，0），接着分别是（0，5）,（5，5）,（5，0）,（0，0），则加工的零件形状是( B ) 。
A.边长为5的平行四边形；B.边长为5的正方形；C.边长为10的正方形形66.数控机床主轴以800转/分转速正转时，其指令应是( A)。
A.M03 S800；B.M04 S800；C.M05 S80067.刀尖半径左补偿方向的规定是( D )。
A.沿刀具运动方向看，工件位于刀具左侧；B.沿工件运动方向看，工件位于刀具左侧；C.沿工件运动方向看，刀具位于工件左侧；D.沿刀具运动方向看，刀具位于工件左侧68.辅助功能指令M05代表( C)。
A.主轴顺时针旋转；B.主轴逆时针旋转；C.主轴停止69.DNC系统是指（ B）。
