变频器操作面板说明

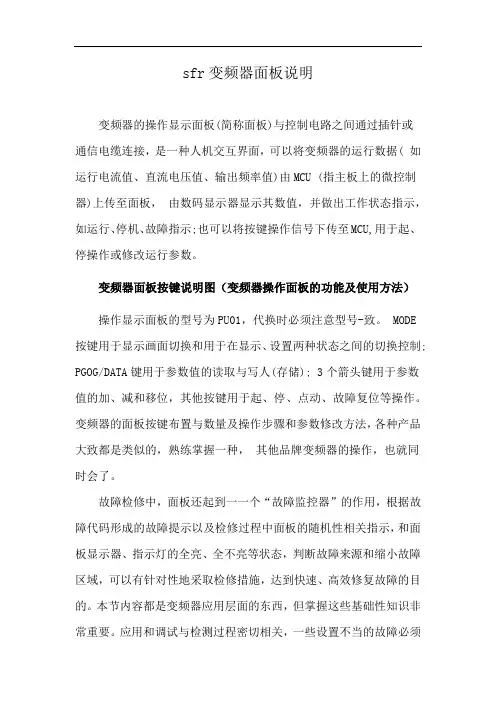

sfr变频器面板说明

sfr变频器面板说明变频器的操作显示面板(简称面板)与控制电路之间通过插针或通信电缆连接，是一种人机交互界面，可以将变频器的运行数据( 如运行电流值、直流电压值、输出频率值)由MCU (指主板上的微控制器)上传至面板，由数码显示器显示其数值，并做出工作状态指示，如运行、停机、故障指示;也可以将按键操作信号下传至MCU,用于起、停操作或修改运行参数。

变频器面板按键说明图（变频器操作面板的功能及使用方法）操作显示面板的型号为PU01，代换时必须注意型号-致。

MODE按键用于显示画面切换和用于在显示、设置两种状态之间的切换控制; PGOG/DATA键用于参数值的读取与写人(存储); 3个箭头键用于参数值的加、减和移位，其他按键用于起、停、点动、故障复位等操作。

变频器的面板按键布置与数量及操作步骤和参数修改方法，各种产品大致都是类似的，熟练掌握一种，其他品牌变频器的操作，也就同时会了。

故障检修中，面板还起到一一个“故障监控器”的作用，根据故障代码形成的故障提示以及检修过程中面板的随机性相关指示，和面板显示器、指示灯的全亮、全不亮等状态，判断故障来源和缩小故障区域，可以有针对性地采取检修措施，达到快速、高效修复故障的目的。

本节内容都是变频器应用层面的东西，但掌握这些基础性知识非常重要。

应用和调试与检测过程密切相关，一些设置不当的故障必须由正确的设置来解决，单靠修理手段是不够的。

有时候，正确的调整能保障优良的修复效果，使故障返修率降至最低。

或者说，调试和应用也构成了检修内容的一部分。

应用能力和检修能力是一一个互相促进的过程。

如对U/f曲线的调整，使之契合负载特性，能有效降低故障率;反过来，如果对控制端子的内部电路了然于胸，则能用0-5V 的模拟电压信号，输人0/4 -20mA电流信号端子，能起到0/420mA电流信号样的控制效果。

这在信号源的类型受限，或原端子内部电路损坏时的应分修复等情况下，能立竿见影地解决问题，将检修能力转化为超出一般的应用能力。

迅达扶梯变频器操作面板说明

迅达扶梯变频器操作面板说明迅达扶梯变频器操作面板是用于控制和调节扶梯运行的重要设备。

本文将详细介绍迅达扶梯变频器操作面板的功能和使用方法。

一、操作面板概述迅达扶梯变频器操作面板位于扶梯上方的控制箱内，是扶梯系统的核心部件之一。

操作面板上配有触摸屏和按钮，用于调节扶梯的速度、方向以及故障排除等功能。

二、操作面板功能1. 运行模式选择：操作面板上设有运行模式选择按钮，可以选择自动运行模式或者手动运行模式。

自动运行模式下，扶梯会根据设置的参数自动运行；手动运行模式下，可以通过按钮控制扶梯的启停和运行方向。

2. 速度调节：操作面板上配有速度调节按钮，可以通过调节按钮上下调整扶梯的运行速度。

根据不同的需求，可以选择适当的速度，提高运行效率或者保证乘客的安全。

3. 方向控制：操作面板上的方向控制按钮用于控制扶梯的运行方向。

通过按下相应的按钮，可以使扶梯向上或者向下运行。

4. 紧急停止：在紧急情况下，可以通过操作面板上的紧急停止按钮迅速停止扶梯的运行，保证乘客的安全。

5. 故障诊断：操作面板上配备有故障诊断功能，当扶梯出现故障时，可以通过操作面板上的显示屏显示故障代码，方便维修人员进行故障排除。

三、操作方法1. 运行模式选择：按下操作面板上的运行模式选择按钮，可以切换自动运行模式和手动运行模式。

2. 速度调节：通过操作面板上的速度调节按钮，可以逐步调整扶梯的运行速度。

按下按钮上的“加速”按钮，扶梯的运行速度会逐渐增加；按下按钮上的“减速”按钮，扶梯的运行速度会逐渐降低。

3. 方向控制：按下操作面板上的方向控制按钮，可以控制扶梯的运行方向。

按下“向上”按钮，扶梯会向上运行；按下“向下”按钮，扶梯会向下运行。

4. 紧急停止：在紧急情况下，按下操作面板上的紧急停止按钮，可以迅速停止扶梯的运行。

需要注意的是，在紧急停止后，需要进行故障排除和复位操作，确保扶梯的正常运行。

5. 故障诊断：当扶梯出现故障时，操作面板上的显示屏会显示相应的故障代码。

vfd一cx变频器操作面板说明书

vfd一cx变频器操作面板说明书
一、频率设定：1、启动频率：此参数用来设定启动时电机从多少频率开始运转。

2、运行频率：根据生产情况调节好电机运转后的旋转频率。

3、频率上下限：这个参数避免用户误操作使频率过高，烧坏电机。

二、频率给定方式：1、面板调速：可以通过面板的按键调节频率。

2、传感器控制：可以通过传感器的电压或电流变化作为信号输入来控制频率。

3、通讯输入：与PLC等上位机控制其频率。

三、加减速时间：1、加速时间：加速时间是从其启动频率到运行频率的时间。

2、减速时间：可以设定电机从运行频率到停止所需时间。

四、电机参数设定：可根据使用电机铭牌的额定电压与额定电流在变频器中设定参数，与其对应。

1、运转方向：主要用来设定是否禁止反转。

2、停机方式：用来设定是否刹车停止还是自由停止。

3、电压上下限：根据设备电机电压设定极限，避免烧坏电机。

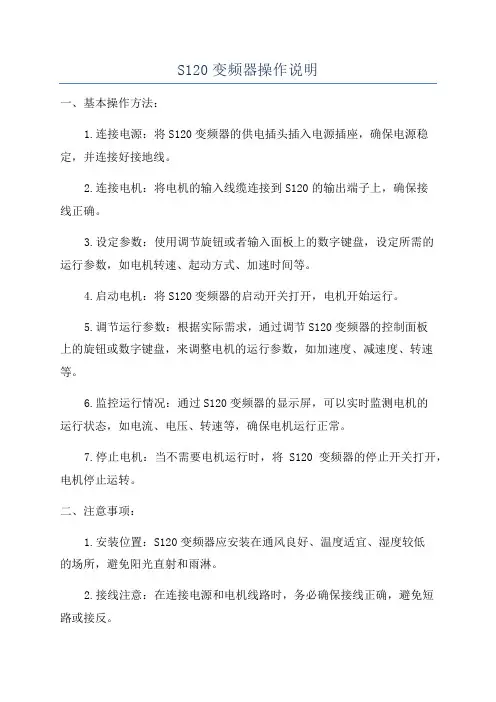

S120变频器操作说明

S120变频器操作说明一、基本操作方法：1.连接电源：将S120变频器的供电插头插入电源插座，确保电源稳定，并连接好接地线。

2.连接电机：将电机的输入线缆连接到S120的输出端子上，确保接线正确。

3.设定参数：使用调节旋钮或者输入面板上的数字键盘，设定所需的运行参数，如电机转速、起动方式、加速时间等。

4.启动电机：将S120变频器的启动开关打开，电机开始运行。

5.调节运行参数：根据实际需求，通过调节S120变频器的控制面板上的旋钮或数字键盘，来调整电机的运行参数，如加速度、减速度、转速等。

6.监控运行情况：通过S120变频器的显示屏，可以实时监测电机的运行状态，如电流、电压、转速等，确保电机运行正常。

7.停止电机：当不需要电机运行时，将S120变频器的停止开关打开，电机停止运转。

二、注意事项：1.安装位置：S120变频器应安装在通风良好、温度适宜、湿度较低的场所，避免阳光直射和雨淋。

2.接线注意：在连接电源和电机线路时，务必确保接线正确，避免短路或接反。

3.电源稳定性：S120变频器对电源的稳定性要求较高，应确保电源电压稳定，防止电压波动影响变频器的正常运行。

4.保养维护：定期对S120变频器进行保养维护，清理灰尘和杂质，确保散热良好，延长设备寿命。

5.备份参数：在设定好运行参数后，应及时备份，以防止参数丢失或出现故障时恢复操作。

6.安全操作：在操作S120变频器时，应按照操作手册的要求进行，避免操作错误造成设备损坏或人员伤害。

8.耐压测试：在使用S120变频器之前，应进行耐压测试，确保设备的绝缘性能符合要求，以确保人员和设备的安全。

综上所述，通过按照正确的操作方法和注意事项，能够有效地使用S120变频器，实现对电机的精确控制和运行监测。

在使用过程中，需要谨慎操作，并定期进行保养和维护，以确保设备的长期稳定运行。

变频器操作说明完整版

变频器操作说明HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】S120操作说明1、面板（BOP）操作：1）、传动对象的选择：面板显示屏左上角显示的数字是被激活的传动对象，对应控制单元CU320及其控制下的功率模块。

同时按“FN”和“向上”键，可以该数字闪烁，通过上下键的选择，即可显示选择的传动对象。

其中，对于1#控制单元（+Z2DKG02柜）：01代表1#控制单元CU320；02代表整流单元；03代表1#步进冷床前回转臂拨料机控制系统；04代表2#步进冷床前回转臂拨料机控制系统。

对于1#控制单元（+Z2DKG04柜）：01代表2#控制单元CU320；02代表4#链式冷床控制系统；03代表1#链式冷床控制系统；04代表1#步进冷床控制系统；05代表2#步进冷床控制系统。

选择操作对象，即可对相应对象进行操作，以及查看状态等。

注意：传动对象在显示参数值时不可更改，即显示“P”或“r”时方可更改。

2）、参数的更改：在选择好传动对象后，可以进入想要查找的参数。

改变参数值，须先按动“FN”键，相应的参数位闪烁后方可通过上下键更改，按“P”键确认。

如果不能找到想要查看的参数，须回到传动对象为控制单元（即传动对象显示01），将参数P0003=3，可显示完全参数列表。

参数改动后，显示屏中“S”出现，说明参数存储区“RAM”和“ROM”不一致，此时须常按“P”键三秒钟，将参数写入ROM。

3）、故障复位：控制单元报故障，面板上方红色故障灯点亮，需按“FN”键进行复位。

2、常用参数：r21 输出频率r27 输出电流r31 电机输出转矩r61 编码器实际值r26 直流母线电压r2090 由自动化发送的控制字1（位显示）由自动化发送的控制字2（速度给定）发送给自动化的状态字1（位显示）发送给自动化的状态字2（位显示）P1520 转矩上限幅P1521 转矩下限幅（该值对应参数r333，电机额定转矩）P1120 加速时间P1121 减速时间。

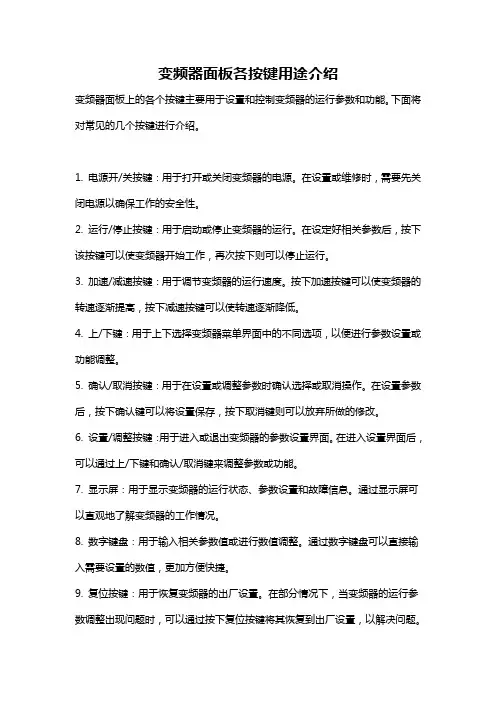

变频器面板各按键用途介绍

变频器面板各按键用途介绍变频器面板上的各个按键主要用于设置和控制变频器的运行参数和功能。

下面将对常见的几个按键进行介绍。

1. 电源开/关按键：用于打开或关闭变频器的电源。

在设置或维修时，需要先关闭电源以确保工作的安全性。

2. 运行/停止按键：用于启动或停止变频器的运行。

在设定好相关参数后，按下该按键可以使变频器开始工作，再次按下则可以停止运行。

3. 加速/减速按键：用于调节变频器的运行速度。

按下加速按键可以使变频器的转速逐渐提高，按下减速按键可以使转速逐渐降低。

4. 上/下键：用于上下选择变频器菜单界面中的不同选项，以便进行参数设置或功能调整。

5. 确认/取消按键：用于在设置或调整参数时确认选择或取消操作。

在设置参数后，按下确认键可以将设置保存，按下取消键则可以放弃所做的修改。

6. 设置/调整按键：用于进入或退出变频器的参数设置界面。

在进入设置界面后，可以通过上/下键和确认/取消键来调整参数或功能。

7. 显示屏：用于显示变频器的运行状态、参数设置和故障信息。

通过显示屏可以直观地了解变频器的工作情况。

8. 数字键盘：用于输入相关参数值或进行数值调整。

通过数字键盘可以直接输入需要设置的数值，更加方便快捷。

9. 复位按键：用于恢复变频器的出厂设置。

在部分情况下，当变频器的运行参数调整出现问题时，可以通过按下复位按键将其恢复到出厂设置，以解决问题。

10. 报警/复位按键：用于确认报警信息并复位。

当变频器检测到故障或异常时，会通过显示屏或报警灯发出相应的报警信息，按下报警/复位按键可以确认报警信息并尝试复位。

11. 锁定按键：用于锁定变频器的参数设置。

在正常运行过程中，为了防止误动或误操作，可以通过锁定按键来锁定参数设置，以保证系统的稳定性。

12. 手动/自动切换按键：用于切换变频器的工作模式。

在手动模式下，可以通过上/下键或加速/减速键来手动调节变频器的运行参数；在自动模式下，则根据事先设定好的参数自动运行。

变频器操作说明

富士（FRENIC-Mini）变频器触摸面板各部分名称及功能
操作模式及状态转换
FRENIC-Mini的操作模式有以下3种：
（1）运转模式：在通常运转情况下，设定运转、停止指令，实时监视运转状态；
（2）程序模式：设定功能码数据，确认有关变频器状态、维护保养等各种信息等；
（3）报警模式：在报警发生时，显示报警码，确认有关报警的各种信息。

功能码数据的设定与更改
在程序模式，可以进行数据的设定，要对功能码的相关数据进行更改或重置，具体的操作过程，见下图。

功能码表
双键操作
1. 在运转模式按STOP键+ ∧键进入点动运转状态；再次按STOP键+ ∧键返回到通常运转状态。

2. 在程序模式按STOP键+ ∧键可以变更功能码F00与H03的数据。

显示屏监视项目的选择顺序。

变频器控制面板操作

变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。

（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。

（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。

（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。

（7）通过调节至P0700，按P，调为1，再按P保存。

（8）通过调节至P1000，按P，调为1，再按P保存。

（9）通过调节至P1080，按P，默认0，再按P保存。

（10至P1082，按P，默认50，再按P保存。

（11至P1120，按P，调为10，再按P保存。

（12）通过调节至P1121，按P，调为10，再按P保存。

（13至P3900，按P，调为1，再按P保存。

这时候会出现P---- 表示在处理。

然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。

注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P，再通过就可以实现变频了。

2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。

（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。

ABB变频器ACS800_操作面板介绍教程

ABB变频器ACS800_操作面板介绍教程ABB变频器ACS800是一种高性能的电机驱动设备，它可以根据应用需求控制电机的转速和扭矩。

ACS800的操作面板是用户与变频器进行交互的界面，本教程将介绍ACS800操作面板的各个功能和操作方法。

以下是ACS800操作面板的介绍。

1.主菜单：ACS800的操作面板的主菜单可以通过按下主菜单键（M）进入。

主菜单提供了各种设置和配置选项，包括参数设置、控制模式、故障诊断等。

2.状态显示：ACS800操作面板上有一个大屏幕显示器，用于显示变频器的运行状态和相关参数。

在主菜单下，你可以通过浏览器和选择键来查看当前状态，例如电压、电流、转速、扭矩等。

3.参数设置：ACS800允许用户设置和调整各种参数，以满足特定应用的需求。

在主菜单下，你可以找到参数菜单，并使用浏览器和选择键来浏览和修改参数。

常见的参数包括：电压、频率、功率因数、过载保护等。

4.控制模式：ACS800支持多种控制模式，例如速度控制、扭矩控制、位置控制等。

在主菜单下，你可以选择控制模式菜单，并使用浏览器和选择键来选择所需的控制模式。

5.I/O配置：ACS800具有丰富的输入输出（I/O）配置选项，用于与外部设备进行通信和控制。

在主菜单下，你可以选择I/O菜单，并使用浏览器和选择键来配置和调整输入输出参数。

6.故障诊断：ACS800的操作面板还提供了故障诊断功能，用于检测和报告任何运行故障。

在主菜单下，你可以选择故障诊断菜单，并使用浏览器和选择键来查看和解决故障。

7.状态监控：ACS800的操作面板可以实时监控和记录设备的运行状态和性能。

你可以通过状态监控菜单查看报告，使用浏览器和选择键来导航和分析数据。

8.通信接口：ACS800可以通过各种通信接口与上位机或其他设备进行数据交换和控制。

在主菜单下，你可以选择通信接口菜单，并使用浏览器和选择键来配置和管理通信接口。

9.备份和恢复：ACS800的操作面板允许用户备份和恢复参数和配置，以便在需要时快速恢复设备的配置。

丹福斯变频器面板说明书

丹福斯变频器面板说明书一、引言丹福斯变频器面板是一种用于控制和调节变频器工作的设备，它是变频器的重要组成部分，承担着与用户进行交互和操作的功能。

本说明书旨在介绍丹福斯变频器面板的各项功能和使用方法，帮助用户正确使用和操作变频器。

二、外观和按键1. 外观：丹福斯变频器面板采用高质量塑料外壳，外观简洁大方，具有良好的手感和耐用性。

面板上设有液晶显示屏、按键、指示灯等元件。

2. 按键：面板上设有多个按键，用于进行各种设置和操作。

常见的按键包括启动/停止按钮、频率调节按钮、参数设置按钮等。

三、功能说明1. 启动/停止功能：通过按下启动/停止按钮，可以启动或停止变频器的工作。

在启动状态下，变频器会根据设置的频率和参数运行；在停止状态下，变频器停止输出电力。

2. 频率调节功能：通过频率调节按钮，可以对变频器输出的频率进行调节。

用户可以根据实际需求调整频率，以满足不同负载的要求。

3. 参数设置功能：通过参数设置按钮，可以进入参数设置界面，对变频器的各项参数进行调整。

用户可以根据实际情况设置频率范围、过载保护等参数，以提高变频器的工作效率和安全性。

4. 显示功能：液晶显示屏可以显示变频器的工作状态、输出频率、电流、电压等信息，帮助用户实时监测变频器的运行情况。

5. 故障报警功能：当变频器发生故障或异常情况时，面板上的指示灯会亮起，并发出声音报警，提醒用户及时处理问题。

6. 通信功能：丹福斯变频器面板支持与其他设备进行通信，如PLC、触摸屏等，实现更高级的控制和监测功能。

用户可以通过通信接口连接变频器和其他设备，实现数据传输和远程控制。

四、使用方法1. 启动变频器：按下启动按钮，变频器开始工作，液晶显示屏显示变频器的工作状态和输出频率。

2. 调节频率：通过频率调节按钮，逐步调节输出频率，直至满足实际需求。

3. 设置参数：按下参数设置按钮，进入参数设置界面，根据实际情况调整各项参数，如频率范围、过载保护等。

4. 监测和维护：定期观察液晶显示屏上的工作状态和参数，及时处理故障报警，保持变频器的正常运行。

G120变频器常用功能

G120常用调试功能一、面板说明1.手动/自动模式切换按下面板上的HAND/AUTO键，面板坐上放会显示小手图标，说明进入手动模式。

按下绿色按键变频器启动，按下红色按键变频器停止。

若要锁住或解锁按键序同时按住和键3秒以上即可。

2.手动模式下调节速度进入手动模式后找到CONTROL菜单通过上下键找到SETPOINT功能按下OK键进入“SP_0.0”界面，通过上下键调整转速3.点动运行在CONTROL菜单下找到“JOG”功能。

按OK键选择ON 激活点动运行。

点动运行速度在P1058中设置。

4.改变运动方向在在CONTROL菜单下找到“REVERSE”功能，按OK键选择ON反向运行。

也可以在手动模式下同时按下上下键改变方向。

5.故障查询在DIAGNOS菜单下找到“FUAULTS”界面，按OK键查看当前故障。

二、参数调试1.快速调试开始2.将参数复位至默认值（是/否）3.选择应用等级（P96）=1：SDC标准驱动控制（不推荐额定功率≥18.5KW）=2：DDC动态驱动控制4.选择电机标准=0：KW/50Hz:IEC=1:hp/60Hz:NEMA=2:kW/60Hz:NEMA5.输入电压6.电机类型P300≥100输入电机代码P300＜输入电机数据（（P300=1：异步电机）7.87Hz运行，仅适用IEC87Hz8.P304电机额定电压9.P305电机额定电流10.P307电机额定功率11.P310电机额定频率12.P311电机额定转速13.P335电机冷却方式=0：自然冷却=1：强制风冷14.工艺应用P501(SDC标准驱动控制)=0：固定负载=1：风机水泵类应用P502（DDC动态驱动控制）=0:标准应用=1：需要快速起停的应用=5：高启动转矩应用15.P15宏选择16.P1080最小转速17.P1082最大转速18.P1120斜坡上升时间19.P1121斜坡下降时间（在OFF1指令后生效）20.P1135（（OFF3指令后的斜坡下降时间21.电机数据检测=0：不检测电机数据=1：静态和动态电机数据检测=3：动态电机数据检测=11/12：设置同1/2。

各种变频器面板操作方法

各种变频器面板操作方法
1. 基本面板操作方法：变频器基本面板通常包含开关机按钮、方向按钮、速度设置按钮、调速旋钮等。

开关机按钮是用来开启或关闭变频器电源，方向按钮是用来选择马达转向方向，速度设置按钮用来调整马达转速，调速旋钮可以手动调节马达转速。

2. 参数设置方法：为了满足不同马达的工作需求，变频器还拥有丰富的参数设置功能。

在变频器的面板上，有许多指示灯和数字显示屏，这些是用来显示变频器参数设置状态和马达运行状态的。

要设置参数，首先需要进入参数设置模式，然后根据需要的操作选择相应的编号、设置范围、参数类型等。

3. 故障排除方法：变频器是一种复杂的电子设备，使用过程中难免有故障发生。

一些常见的故障包括电源故障、电机故障、开关故障等。

面板上通常也会有指示灯来提示故障的类型和位置。

当发生故障时，可以根据指示灯的提示，使用相应的排除方法来解决问题。

4. 远程控制方法：一些高档变频器还支持远程控制功能。

远程控制可以通过计算机或其他智能设备来实现，使得用户可以通过网络或其他方式来监控和控制马达的运行状态。

在面板上，通常还会有相应的远程控制接口，用户可以通过这些接口与其他设备进行通信。

依尔通变频器操作说明书

依尔通变频器操作说明一、控制面板功能简介1，显示屏幕2，LED指示灯通过以上各个指示灯，我们可以了解变频器工作的不同运行状态，见下表。

3，控制键控制键用于直接给出运行、停止和复位命令。

默认情况下，远程控制设置这些键是无效的。

通过在菜单Run/Stop Ctrl [213]和Reset [214]中选择面板激活这些键。

4，本地/远程切换按键5，功能键操作相应的功能键，我们可以对变频器的全部参数进行设置，具体功能见下表.二、变频器参数菜单设置方法变频器上电以后，显示屏幕将显示菜单【100】，默认设置状态下，将显示实际转速和转矩。

在某级菜单中按ENTER键进入下级子菜单，按ESC键返回到上级菜单；按PREVIOUS键和NEXT键进入同级别菜单。

需要改变菜单的参数值，按+键或-键，参数代码开始闪烁，此时一直按住+键或-键参数值就连续改变，到需要设定的数值时松开按键，然后按ENTER键确认改变。

还要另一种设置参数值的方式，在参数代码开始闪烁的时候，按NEXT或PREVIOUS 键可以移动光标至参数值处或数字的某个数位。

再按+键或-键改变参数值,按ENTER键保存该参数。

以下以具体的例子来说明参数值设置的操作步骤，该例子是将加速时间即参数【331】从2秒改成4秒，详见下图。

三、变频器运行的准备工作1，检查提升系统上下极限位置开关是否正确连接，当极限位置开关动作时，变频器应断开电源。

2，检查提升电机电源线接线，线径足够，连接牢固。

3，检查提升斗位置信号开关，安装位置是否合理，间距是否合适，小车经过时，信号能否正确感应。

信号线连接是否正确，注意不能相互混淆，从下至上依次是下停车位、下减速位、上减速位、上停车位。

4,刹车系统（即制动器）接线应单独分开，检查其能否正常制动和释放，不能正确动作的应查明原因予以解决，这是小车正常运行的根本保证。

5,查提升电机铭牌，记下额定电压、额定电流、额定转速、额定频率、电机额定功率等基本参数值，这些数据在参数设置时将会被应用到。

变频器操作面板的功能及使用方法

变频器操作面板的功能及使用方法变频器是一种用于控制电机转速的设备，它可以根据不同的工作要求来调整电机的转速，从而实现对设备的精准控制。

在变频器操作面板上，有许多功能和按钮，下面我们就来详细介绍一下变频器操作面板的功能及使用方法。

1. 参数设置功能在变频器操作面板上，有一个“参数设置”按钮，通过这个按钮可以进入到参数设置界面。

在这个界面上，可以对变频器进行各种参数的设置，比如电机的功率、转速、加减速时间、限制电流等等。

这些参数的设置对于电机的运行非常重要，因此需要根据具体的工作要求进行合理的设置。

2. 运行功能变频器的运行功能非常重要，它可以控制电机的启动、停止、正转、反转等操作。

在变频器操作面板上，有一个“运行”按钮，通过这个按钮可以对电机进行各种运行操作。

在进行运行操作时，需要注意电机的转速和电流的变化，以免对设备造成损害。

3. 监控功能在变频器操作面板上，有一个“监控”按钮，通过这个按钮可以进入到监控界面。

在这个界面上，可以实时监控电机的转速、电流、温度等参数，以及变频器的工作状态。

通过对这些参数的监控，可以及时发现设备出现的问题，并进行及时的处理。

4. 报警功能在变频器操作面板上，有一个“报警”按钮，当设备出现问题时，会自动触发报警功能。

通过这个功能，可以及时发现设备故障，并进行处理。

在进行报警处理时，需要查看变频器的报警代码，并根据代码来进行相应的处理。

5. 调试功能在变频器操作面板上，有一个“调试”按钮，通过这个按钮可以进入到调试界面。

在这个界面上，可以对电机进行各种调试操作，并进行参数的调整和优化。

通过对电机的调试，可以提高设备的运行效率和稳定性。

变频器操作面板的功能非常丰富，并且非常重要。

在进行操作时，需要仔细阅读使用手册，并根据具体的工作要求进行合理的设置和操作。

只有这样，才能保证设备的正常运行和稳定性。

安川变频器操作说明

安川变频器操作说明
一、安川变频器基本构造和工作原理
二、安装准备
1.在安装安川变频器之前，需要准备好相关配电设备和工具。

2.根据安川变频器的额定电压和功率等参数，进行线路接线并确保接地可靠。

3.连接好变频器和电动机的电源线、信号线和输出线，并进行绝缘测试。

4.确认变频器的风扇和散热器的通风情况良好，不可堵塞。

三、变频器的开关机和调速操作
1.开机：确认变频器的所有参数和设定值正确后，按下“ON”按钮，变频器开始工作。

2.关机：按下变频器面板上的“OFF”按钮，变频器停止工作。

3.转速调节：使用变频器面板上的“速度设定钮”或数字键盘，可以手动设定电动机的运行速度。

4.调速方式：变频器可以通过外部信号进行调速，也可以根据自身内部设定的速度曲线进行自动调速。

四、安川变频器的注意事项
1.变频器应避免暴露在高温、潮湿或有腐蚀性气体的环境中。

2.使用变频器时应避免过零电压的瞬时冲击，以免对设备产生不良影响。

3.在停机之前，应先将负载断开，然后再关闭变频器，以避免电机惯性作用反向给变频器带来冲击。

4.在变频器的运行过程中，应定期检查电机的运行状态和变频器的散热情况，必要时清理风扇和散热器。

5.变频器的配电线路应尽量避免与其他干扰源线路的接近，以免影响变频器的正常工作。

总结：
安川变频器是一种非常实用的电动机控制设备，通过对运转频率的控制来实现对电机转速的调节。

使用安川变频器可以实现电机的平稳运行，并且具有很多优势，如调速范围广、效率高等。

在使用安川变频器时，需要注意其基本安装要求和工作原理，合理操作并注意安全事项，以保证变频器和电机的正常运行。

变频器操作面板(共6张PPT)

备注
亮灯：正在运行中慢闪烁（1.4秒循环）：反
转运行中快闪烁（0.2秒循环）：非
运行中
监视模式时亮灯
参数设置模式时亮灯
计算机连接运行模式时，为慢闪烁
计算机连接运行模式时，为慢闪烁
显示频率、参数序号
变频器的操作模式
在使用变频器时，必须先给变频器提供一个改变频率的信号，才组合模式:采能用改外部变操作变与控频制面器板的PU组输合操出作频。率，从而改变电动机的转速，获取这个信号的
变频器操作面板
变频器操作面板
三菱变频器D700 面板
变频器操作面板
按钮/旋钮
功能
备注
PU：PU操作模式
EXT：外部操作模式面板操作模式（PU模式）:这种模式直接在变频器面板的键盘上进行操作，也可以将操作面板摘下来，通过标准接口电路（RS232或RS485）用
电缆连接进行不同距离操作。
变更频率设定、参数的设定值
3.组合模式:采用外部操作与控制面板PU组合操作。 ①启动信号用外部信号设定
启动信号用外部信号设定，采用按扭、继电器、PLC等设备
控制变频器运行，频率信号由面板PU操作设定。这种模式的功
能与参数设定通过Pr.79=3来实现.
组切合换模PU式/外:采方部用操式外作部模即操式作为与控操制面作板模PU组式合操，作三。菱变频器的操作模式有面板操作模式（PU模
变更频率设定、参数的设定值
式）、外部操作模式和组合模式。使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT显示为点亮状态
使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT显示为点亮状态组合模式:采用外部操作与控制面板PU组合操作。

变频器面板各按键用途介绍

变频器面板各按键用途介绍变频器是一种用于调节电机速度和控制电压的装置，面板上的按键起着关键的作用。

下面我将详细介绍变频器面板上各按键的用途。

1.运行/停止按键：该按键用于启动或停止变频器的运行。

按下该按键时，变频器将根据设定的参数启动电机，并开始运行；再次按下该按键，变频器将停止电机的运行。

2.速度增加/减少按键：这两个按键用于调节电机的转速。

按下速度增加按键时，电机转速将增加；按下速度减少按键时，电机转速将减小。

3.运行模式切换按键：该按键用于切换变频器的运行模式，如正转、反转、定速等。

按下该按键时，变频器将根据设置的模式进行运行。

4.手动/自动切换按键：此按键用于切换变频器的手动和自动模式。

在手动模式下，变频器将按照操作者的指令进行运行；在自动模式下，变频器将根据预设的参数和逻辑控制运行。

5.运行状态显示屏：该显示屏用于显示变频器的运行状态，如电压、电流、功率、温度等。

6.故障显示屏：此显示屏用于显示变频器的故障信息，如过流、过载、过热等。

当出现故障时，变频器将自动停止运行，并在故障显示屏上显示相关信息，以便进行故障诊断和排除。

7.参数调节旋钮：该旋钮用于调节变频器的各项参数，如电压、频率、功率等。

通过旋转该旋钮，可以改变变频器的运行状态和性能。

8.运行指示灯：此指示灯用于显示变频器的运行状态。

当变频器正常运行时，指示灯将亮起；当变频器发生故障或停止时，指示灯将熄灭。

9.频率设定按键：该按键用于设定变频器的输出频率。

按下该按键后，可以通过旋转参数调节旋钮或使用数字键盘输入频率值。

10.数字键盘：该键盘用于输入各项参数的数值，如频率、电压、时间等。

通过按下相应的数字键，可以快速设置参数。

11.急停按键：这个按键用于紧急停止电机的运行。

按下急停按键后，变频器将立即停止电机，并切断电源。

12.开关按钮：此按钮用于切换变频器的电源。

按下按钮时，变频器将通电，并开始工作。

13.复位按键：该按键用于复位变频器的故障状态。

变频器操作

变频器基本操作一、变频器操作面板二、变频器参数设定1．参数清除（1）按键，使PU灯亮。

键，进入参数设定。

（2）按（3）调节旋钮，使显示屏出现（4）按键，读取初始值（4）调节旋钮，将值设定为“1”（5）按键，出现闪烁，即系统参数全部清除。

2、参数设定（1）按键，使PU灯亮。

键，进入参数设定。

（2）按（3）调节旋钮，找到要设定的参数。

（例P 1）（4）按键，读取初始值，调节旋钮，将值设定为指定值（例50），则会出现（5）按键，出现闪烁，即设定完成。

基本操作方法总结1.按下键，进入PU状态。

2.依次按下简单模式参数设定P1: 上限频率60HZP2：下限频率15HZP3：基准频率 507 HZP4：多速段（高）48P5：多速段（中）30P6：多速段（低）16P7：加速时间 2SP8：减速时间 3SP13：启动频率 18P40：RUN旋转方向键选择0-正转1-反转P79：运行模式选择 0-外部/PU切换模式 1-PU运行模式固定 2-外部运行模式固定三、变频器接线四、变频器通电运行1.变频器操作面板控制（1）参数设定（2）变频器接线（3）PU灯亮后，按下键，电动机启动并运行。

（4）调节旋钮，按键后出现(F←→XX HZ)闪烁，即确定了电动机的运行频率。

（5）按下键，电动机停止运行。

2.变频器外部控制（1）参数设定（2）变频器接线（3）（端子控制）闭合启动开关（正转STF，反转STR）和多速度开关（RH、RM、RL），电动机以不同频率转动。

(4)（模拟量）调节电位器（10、2、5）也可调节频率。

变频器技能试题考核要求：将变频器参数按要求设定并接线运行一、从控制面板（内部）实施电动机启动、停止操作1. 上限频率60 HZ2. 下限频率12 HZ3. 基准频率50 HZ4. 低速频率18 HZ中速频率28 HZ高速频率48 HZ5. 启动频率15 HZ6. 加速时间 1 S7. 减速时间 5 S8. 电动机正转（或反转），以42 HZ频率运行二、从端子（外部）实施电动机启动、停止操作1.基本设定同上2.电动机正转（或反转）三速运行三、从端子实施电动机电动机启动、停止操作及模拟信号（外部电位器）频率设定。
