南瑞RCS
南京南瑞继保电气 RCS-978型 变压器成套保护装置 220kV 版技术说明书
业务联5
3439746
技术支持
电话： （025）3429900-2091/2093 传真： （025）3429900-2091 电话： （025）2107703 传真： （025）2100770 电话： （025）2100660
工程服务
质量保证
目
录
1．概述.............................................................................................................................................1 1.1 应用范围................................................................................................................................1 1.2 性能特征................................................................................................................................1 1.3 保护配置................................................................................................................................2 2. 装置的技术参数...............................................................................
南瑞继保RCS-9000系列变压器保护装置说明书.
ZL_DYBH0205.0612RCS-9000系列B型保护测控装置——变压器保护部分技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用程序版本：RCS-9661B/9671B/9673B/9681B/9682B V1.20以上； RCS-9679B V1.00以上本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目 录1概述 (1)1.1RCS-9000系列B型保护测控装置的主要特点 (1)1.2RCS-9000系列B型保护测控装置的主要技术数据 (2)1.3RCS-9000系列B型保护测控装置的通信接口 (3)1.4RCS-9000系列B型保护测控装置的对时方式 (3)1.5RCS-9000系列B型保护测控装置相互间的二次接线说明 (3)1.6RCS-9000系列B型变压器保护测控装置的典型设备与配置 (3)1.7RCS-9000系列B型保护测控装置保护信息功能 (5)2装置技术使用说明 (6)2.1RCS－9661B变压器非电量保护装置 (6)2.1.1基本配置及规格 (6)2.1.2定值整定 (6)2.1.3装置整体介绍 (7)2.2RCS－9671B变压器差动保护装置 (15)2.2.1基本配置及规格 (15)2.2.2技术数据 (16)2.2.3装置原理 (16)2.2.4定值整定及用户选择 (18)2.2.5装置整体介绍 (20)2.2.6装置定值整定 (20)2.3RCS-9681B变压器后备保护测控装置 (24)2.3.1基本配置及规格 (24)2.3.2装置原理 (25)2.3.3装置跳线说明 (27)2.3.4装置背板端子及说明 (27)2.3.5装置定值整定 (28)2.4RCS-9682B变压器后备保护测控装置 (34)2.4.1基本配置及规格 (34)2.4.2装置原理 (35)2.4.3装置跳线说明 (37)2.4.4装置背板端子及说明 (37)2.4.5装置定值整定 (38)2.5RCS－9673B变压器差动保护装置 (43)2.5.1基本配置及规格 (43)2.5.2装置原理 (44)2.5.3装置整体介绍 (48)2.5.4装置定值整定 (49)2.6RCS-9679B变压器保护装置 (53)2.6.1基本配置及规格 (53)2.6.2装置原理 (54)2.6.3装置整体介绍 (62)3装置调试大纲 (70)3.1试验注意事项 (70)3.2事故分析注意事项 (70)3.3交流回路检查 (70)3.4输入接点检查 (71)3.5RCS-9671B、RCS-9673B变压器差动保护调试 (71)3.5.1差动保护校验 (71)3.5.2三、四侧过流保护 (76)3.5.3运行异常报警试验 (76)3.5.4装置闭锁试验 (77)3.5.5输出接点检查 (77)3.6RCS-9681B变压器后备保护调试 (78)3.6.1整组试验 (78)3.6.2运行异常报警试验 (79)3.6.3装置闭锁试验 (79)3.6.4输出接点检查 (79)3.6.5装置与监控后台联调的说明 (80)3.7RCS-9682B变压器后备保护调试 (80)3.7.1整组试验 (80)3.7.2运行异常报警试验 (81)3.7.3装置闭锁试验 (81)3.7.4输出接点检查 (81)3.7.5装置与监控后台联调的说明 (81)3.8RCS-9661B变压器非电量保护调试 (82)3.8.1整组试验 (82)3.8.2装置闭锁试验 (82)3.8.3输出接点检查 (82)3.8.4装置与监控后台联调的说明 (83)3.9RCS-9679B变压器保护调试 (83)3.9.1整组试验 (83)3.9.2差动保护校验 (83)3.9.3复压过流保护 (86)3.9.4运行异常报警试验 (87)3.9.5装置闭锁试验 (87)3.9.6输出接点检查 (88)3.9.7装置与监控后台联调的说明 (88)4装置整定说明 (89)4.1差动保护整定计算 (89)4.1.1平衡系数的计算 (89)4.1.2比率差动保护 (89)4.1.3差动速断保护 (91)4.1.4其它注意问题 (91)4.2后备保护整定计算 (92)4.2.1复合电压闭锁方向过流 (92)4.3零序过流 (93)4.3.1零序电流继电器的整定 (93)4.3.2零序电流继电器的灵敏度的校验 (93)4.4变压器不接地运行时的后备保护 (94)4.4.1零序过电压继电器的整定 (94)4.4.2间隙零序过电流继电器的整定 (94)4.5冷控失电保护的整定 (94)4.6其它需要注意的问题 (94)5装置开孔尺寸和外型图 (95)5.1装置开孔尺寸图 (95)5.1.11/3层机箱开孔图 (95)5.1.21/2层机箱开孔图 (96)5.1.32/3层层机箱开孔图 (97)5.2装置外形图 (98)6定货需知 (100)6.1定货时根据自己的要求选择相应型号的装置，并且选择确当的参数 (100)6.2开箱与存储 (100)1概 述RCS-9000系列B型保护测控装置采用先进的技术，精心的设计，使变电站保护和测控既相对独立又相互融合，保护装置工作不受测控和外部通信的影响，确保保护的安全性和可靠性。
RCS 南瑞继电保护
3.5定子绕组单相接地保护
4 基波定子接地保护判据
• （1）灵敏段基波零序电压保护，动作于信号时,其动 作方程为:
• Un0＞U0zd • 式中Un0为发电机中性点零序电压，U0zd为零序电压定
值。 • 灵敏段动作于跳闸时，还需主变高、中压侧零序电压
闭锁，以防止区外故障时定子接地基波零序电压灵敏 段误动。 • （2）高定值段基波零序电压保护，动作方程为： • Un0＞ U0hzd • 保护动作于信号或跳闸均不需经主变高、中压侧零序 电压辅助判据闭锁。
t1 t0
区内轻微： t0:正常运行 t1:故障时
3.3 变斜率比例差动保护
t1 t0
区内较严重： t0:正常运行 t1:故障时
3.3 变斜率比例差动保护
t1
区内严重故障： t0:正常运行 t1:故障时
t0
3.4 发电机差动TA饱和问题
以往认为：
－发电机差动采用保护级TA，并且TA同型； －区外故障电流倍数小，一次电流完全相同，二次不平衡差流
3.2 工频变化量差动保护
1 重叠原理的应用
ES M Z I
N ER
ZK
UF
U
UF
ES M Il
N ER
Ul
UF
短路后状态
M I
N
U
UF
短路附加状态
正常负荷状态
U U Ul I I Il
3.2 工频变化量差动保护
• 2 灵敏的工频变化量比例差动
Id 1.25IdtIdth Id 0.6Ir Id 0.75Ir 0.3Ie
动作区域上多了两块灵敏动作区，少了一块易误动区，在区内故障时保证较高的灵
敏度，在区外故障时可以躲过暂态不平衡电流，提高了差动保护的可靠性。
南瑞RCS 备自投
分段KKJ
321
闭锁方式1
322
闭锁方式2
323
闭锁方式3
324
闭锁方式4
325
闭锁自投
326
备用开入
327
弹簧未储能
328
信号复归
329
装置检修
330
以太网A
以太网B
COM
485A 201 485B 202 485 信号地 203 通 讯 485A 204 485B 205 信号地 206 syn+ 207 对 时 syn- 208 信号地 209 RXD 210 打 TXD 211 印 信号地 212
方案。 充电条件： 1) Ⅰ母、Ⅱ母均三相有压； 2) 1DL、2DL在合位，3DL在分位。 经备自投充电时间后充电完成。
放电条件： 1) 3DL在合位经短延时； 2) Ⅰ、Ⅱ母不满足有压条件（线电压均小于Uyy），延时
15S； 3) 本装置没有跳闸出口时，手跳1DL或2DL（KKJ1或
KKJ2变为0）（本条件可由用户退出，即“手跳不闭 锁备自投”控制字整为1）； 4) 引至‘闭锁方式3自投’和‘自投总闭锁’开入的外部 闭锁信号； 5) 1DL，2DL，3DL的TWJ异常；使用本装置的分段操作 回路时，控制回路断线，弹簧未储能（合闸压力异常 ）； 6) 1DL、1DLF开关拒跳； 7）整定控制字或软压板不允许Ⅰ母失压分段自投；
(2)备用电源自动投入时，在切除工作电源断路器前，必须先 经延时。经延时切除工作电源进线断路器是为了躲过工作母 线引出线故障造成的母线电压下降。因此延时时限应大于最 长的外部故障切除时间。但是在有些情况下，可以不经延时 直接跳开工作电源进线断路器，以加速合上备用电源，例如 工作母线进线侧的断路器跳开，且进线无重合闸功能时，当 手动合上备用电源时也要求不经延时直接跳开工作电源进线 断路器。

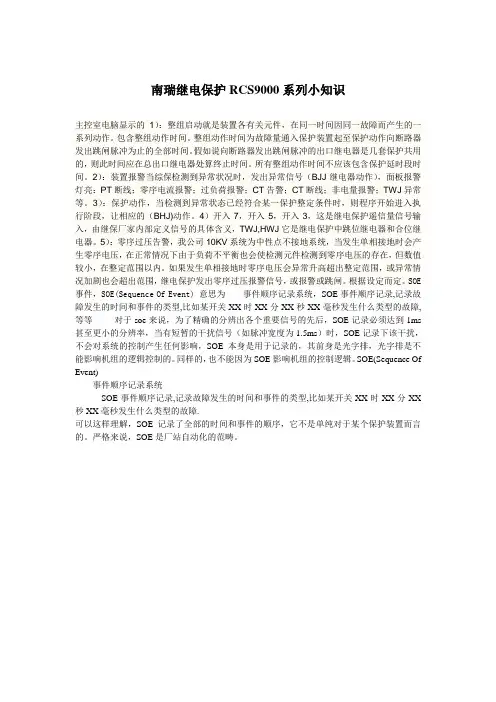

南瑞继电保护RCS9000系列小知识
南瑞继电保护RCS9000系列小知识主控室电脑显示的1）：整组启动就是装置各有关元件，在同一时间因同一故障而产生的一系列动作。
包含整组动作时间。
整组动作时间为故障量通入保护装置起至保护动作向断路器发出跳闸脉冲为止的全部时间。
假如说向断路器发出跳闸脉冲的出口继电器是几套保护共用的，则此时间应在总出口继电器处算终止时间。
所有整组动作时间不应该包含保护延时段时间。
2）：装置报警当综保检测到异常状况时，发出异常信号（BJJ继电器动作），面板报警灯亮：PT断线；零序电流报警；过负荷报警；CT告警；CT断线；非电量报警；TWJ异常等。
3）：保护动作，当检测到异常状态已经符合某一保护整定条件时，则程序开始进入执行阶段，让相应的（BHJ)动作。
4）开入7，开入5，开入3，这是继电保护遥信量信号输入，由继保厂家内部定义信号的具体含义，TWJ,HWJ它是继电保护中跳位继电器和合位继电器。
5）：零序过压告警，我公司10KV系统为中性点不接地系统，当发生单相接地时会产生零序电压，在正常情况下由于负荷不平衡也会使检测元件检测到零序电压的存在，但数值较小，在整定范围以内。
如果发生单相接地时零序电压会异常升高超出整定范围，或异常情况加剧也会超出范围，继电保护发出零序过压报警信号，或报警或跳闸。
根据设定而定。
SOE 事件，SOE(Sequence Of Event) 意思为事件顺序记录系统，SOE事件顺序记录,记录故障发生的时间和事件的类型,比如某开关XX时XX分XX秒XX毫秒发生什么类型的故障,等等对于soe来说，为了精确的分辨出各个重要信号的先后，SOE记录必须达到1ms 甚至更小的分辨率，当有短暂的干扰信号（如脉冲宽度为1.5ms）时，SOE记录下该干扰，不会对系统的控制产生任何影响，SOE本身是用于记录的，其前身是光字排，光字排是不能影响机组的逻辑控制的。
同样的，也不能因为SOE影响机组的控制逻辑。
SOE(Sequence Of Event)事件顺序记录系统SOE事件顺序记录,记录故障发生的时间和事件的类型,比如某开关XX时XX分XX 秒XX毫秒发生什么类型的故障.可以这样理解，SOE记录了全部的时间和事件的顺序，它不是单纯对于某个保护装置而言的。
关于南瑞RCS-9641CS保护装置优越性及缺陷分析
关于南瑞RCS-9641CS保护装置优越性及缺陷分析摘要：我厂高压电机数量多，一旦发生故障影响面较大，因此高压电动机继电保护的灵敏度和可靠性十分重要，近两年来，各主要装置相继安装了高压电动机综合保护器，本文主要阐述RCS-9641CS高压电机综合保护器原理、特点及其在高压电机继电保护中应用的优越性和存在的问题。
关键词：高压电动机、综合保护器、热过载保护一、南瑞RCS-9641CS保护装置的优越性石化企业供电系统中高压电机数量多，起动频率高，运行周期长，一旦发生故障影响面较大，因此切实提高高压电动机继电保护的灵敏度和可靠性十分重要。
正因为这样，我厂新区变电所各电机回路都安装了南瑞RCS-9641CS高压电动机综合保护装置，改变了传统用电流继电器保护、时间继电器、中间继电器、信号继电器的模式，使高压电机继电保护综合化、智能化、灵敏度、可靠性也相应得到提高。
传统继电保护的缺陷：1、传统的高压电机继电保护形式，用电磁式电流继电器，时间继电器、中间继电器、信号继电器。
再由各个继电器接点串联起来以达到保护动作。
跳开断路器，主要缺陷是保护元件粗略，灵敏度差，其中有一个接点接触不好，就会导致保护不动，以至越级跳闸，影响企业正常供电。
另一方面电磁式继电器用电磁原理将故障电流转化为动作电流，其保护特性不能与电机的热曲线较好的配合，尤其是发生不对称故障时，对负序电流反应不灵敏，往往使保护难以及时动作，成为保护盲区。
2、元件结构笨重，精度低，电磁式继电器采用机械式、有接点的检测机构、元件多且复杂，不仅损耗大，且故障率高，常发生误动和拒动。
3、继电保护的校验整定接线复杂、校验维护工作量大，传统的继电保护控制元件都有是单件式分散组合，致使盘面增大，接线复杂导致查线困难，校验工作量大。
RCS-9641CS高压电机综合保护器是一种集中保护、测量、监控、通信、自诊断等功能一体的综合性智能型微机保护，它有较强的数据处理能力，通过完善的保护原理，较好地实现了各保护功能之间的配合，有体积小，用软件代替硬件，故障智能自诊断等优点，可就地安装在开关柜上，并能通过通信电缆或光纤与外界相连。
南瑞RCS—985与许继WFB—800发变组保护的异同
南瑞RCS—985与许继WFB—800发变组保护的异同0.前言南瑞RCS-985发变组保护与许继WFB-800发变组保护是目前在国内火电厂中使用较多的发变组保护设备，也是在国内300MW及以下机组中性能比较稳定，保护动作可靠，灵敏性较高，用户使用比较满意的发变组保护产品。
因此对这两套设备的比较，从而发现他们之间的异同。
1.RCS-985 与WFB-800的概述1.1 RCS-985基本介绍RCS-985采用了高性能数字信号处理器DSP芯片为基础的硬件系统，并配以32位CPU用作辅助功能处理。
是真正的数字式发电机变压器保护装置。
RCS-985为数字式发电机变压器保护装置，适用于大型汽轮发电机、水轮发电机、燃汽轮发电机、抽水蓄能机组等类型的发电机变压器组单元接线及其他机组接线方式，并能满足发电厂电气监控自动化系统的要求。
