城市轨道交通车辆的机械组成部分
城市轨道交通概论单元3轨道交通车辆
B-A） 其中，上海地铁一号线、二号线，广州地铁一号线，深圳
地铁一号线均采用此种编组方式。 当采用8辆编组时：Tc-Mp-M-Mp-M-Mp-M-Tc （A-
B-C-B-C-B-C-A） 上海地铁8辆编组时，采用此种方式。 多节编组时，无论采用8节、6节和4节编组，带驾驶室的
Page 14
五、地铁车辆的标识
4、车门、座椅的编号 根据建设部负责制定的《城市快速轨道交通工程项目建设
标准（试行本）》，我国地铁车辆A型车每侧车门数量为 5个，B型车每侧车门数量为4个。 由于我国地铁车辆采用对开滑动门，车辆每扇门有两片门 页，故车门编号定义为：自Ⅰ位端到Ⅱ位端，左侧为由小 到大的连续奇数，即1/3、5/7、9/11、13/15、 （17/19）；右侧为由小到大的连续偶数，即2/4、6/8、 10/12、14/16、（18/20）。
一组能独立运行的列车编组，至少应该包含：满足客流的 运载空间、足够的运行动力、驾驶控制室、列车受流器、 制动系统等单元。
根据列车编组中动车数量，车辆编组有：全动车编组和动 拖结合两类。以地铁列车为例，地铁车辆在运营时一般采 用“动拖结合、固定编组“，形成电动列车组。
Page 10
四、城市轨道交通车辆的编组
Page 42
城市轨道交通车辆的机械组成部分
四、制动装置
（2）城市轨道交通车辆的制动方式：电制动、机械制动和 磁轨制动。
1、电制动——动能通过牵引电机转化为电能，然后将电能从车上转
移出去。
可分为再生制动和电阻制动。 再生制动是将列车的动能经牵引电机及控制转换为 电能，反馈到供电线路上。 电阻制动是将列车的动能经牵引电机及控制转换为 电能，消耗在电阻上。
城市轨道交通车辆构成课件
• 车钩的分类
自动车钩
车钩
按车钩连接方法不同分 非自动车钩
非刚性车钩 按车钩特点的不同分
刚性车钩
城市轨道交通车辆构成课件
车辆构成→车钩缓冲装置
非自动车钩和自动车钩的不同点在于：
1．非自动车钩解钩时，机械和气动部分可气动也可 手动操作完成，但不能在司机室集中控制；
2．电气连接装置只能用于手动操作。 3．在非自动车钩上设有贯通道支撑座。
城市轨道交通车辆→构成

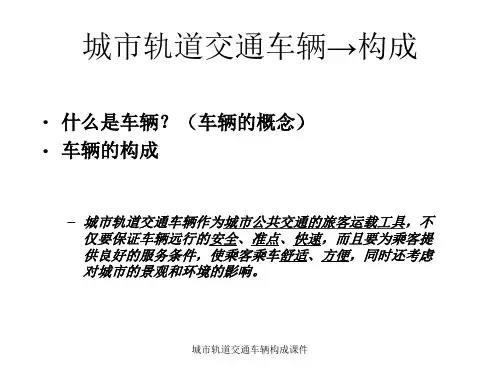

• 车辆的构成
• 车体 • 车门 • 车钩缓冲装置 • 转向架 I. 制动装置
城市轨道交通车辆构成课件
轨道交通车辆结构示意图
城市轨道交通车辆构成课件
城市轨道交通车辆→构成
城市轨道交通车辆构成课件
问题？？？
• 车辆由哪几部分构成？ 底架
• 车体由哪几部分构成？
侧墙
车体
车顶
城市轨道交通车辆→构成
（3）车体的构成→底架
• 车体底架由地板、侧梁、枕梁、小横梁和牵引梁 组成。
• 枕梁用于连接走行部，牵引梁设在底架的两端， 用来安装车钩缓冲装置。
1－端梁；2、7－枕梁；3－纵梁；4－侧梁；5－横梁；6－中梁。
城市轨道交通车辆构成课件
城市轨道交通车辆→构成
（4）车体的承载方式
位少、车门多且开度大。
•
对重量限制较为严格，以降低高架线路的工
程投资。
•
车体采用轻量化设计。
•
车体的防火要求严格。
•
车体的隔音和减噪措施有严格要求。
城市轨道交通车辆构成课件
城市轨道交通车辆→构成
（2）车体的材料 轨道交通车辆对于车体材料的要求包括：
• 具有一定的强度和刚度。 • 要耐腐蚀。 • 采用轻量化设计，能大大节约制造材料、降低牵

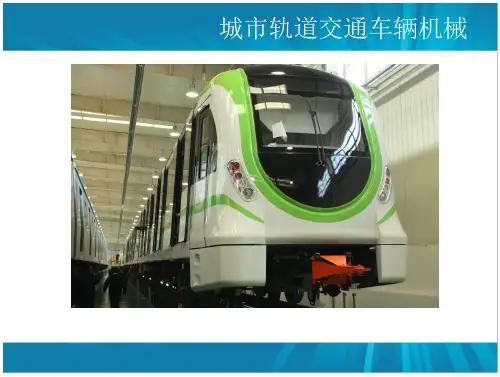

城市轨道交通车辆机械——城市轨道交通型(仅供参考)
磁悬浮列车
悬浮系统：可以分为两个方向，分别是德国 的常导型和日本的超导型。从悬浮技术上讲就是 电磁悬浮系统（EMS)和电力悬浮系统(EDS)。
电磁悬浮系统
电力悬浮系统
磁浮列车的轨道结构
磁悬浮列车
电磁悬浮系统（EMS)是一种吸力悬浮系统，是车辆上的 电磁铁和导轨相互吸引产生悬浮。常导磁悬浮列车工作时，首 先调整车辆下部的悬浮和导向电磁铁的电磁吸力，与地面轨道 两侧的绕组发生磁铁反作用将列车浮起（10mm）。在车辆下部 的导向电磁铁与轨道磁铁的反作用下，使车轮与轨道保持一定 的侧向距离，实现轮轨在水平方向和垂直方向的无接触支撑和 无接触导向。此外由于悬浮和导向与列车运行速度无关，即使 在停车状态下列车仍然可以进入悬浮状态。
35～90
• 线路 类型、型式
高架、地面或地下，封闭或专用车道
•
线路半径（m） ≥50
≥50
≥50
•
线路坡度（‰） ≤60
≤60
≤60
• 客运能力（万人次/h） 1～3
1～3
1～3
• 供电电压及方式 DC750V/1500V
• 接触网或三轨 DC750V /1500V
• 接触网或三轨 DC750V/1500V
• 一、城市轨道交通的定义：
•
中国国家标准《城市公共交通常用名词术语》
中，城市轨道交通是指以电能为动力，采取轮轨
运转方式的快速大运量公共交通的总称。这个定
义涵盖了三方面内容：
• 一、是城市内或郊区的公共客运交通；
• 二、是以电力牵引、轨道运输方式为主要技术特 征；
• 三、是单位时间内客运量大、运行速度高的客运 服务系统。
城市轨道交通的特点
城市轨道交通车辆的特点、分类、选型的基本原则及列车的编组与标识
5.1.4 列车的编组与标识
（2）车侧。 当观察者面对车辆的1位端时， 观察者右侧的一侧称为该车辆 的右侧，另一侧就定义为该车 辆的左侧。
5.1.4 列车的编组与标识
• 5. 列车车侧的定义 • 司机坐于列车驾驶端座位上，司机的右侧为列车的右侧，
司机的左侧为列车的左侧。
• 6.转向架和轴的编号 • 每辆车的转向架都分为转向架1和转向架2。转向架1在车辆
度3 m，B型车宽度2.8 m，C型车宽度2.6 m； • ② D型车为低地板车；
5.1.2 车辆的分类
2. 按车体宽度与驱动方式分类
③ 单轨型车为胶轮系列车； ④ L型车为直线电机系列。
5.1.2 车辆的分类
3. 按其他方式分类
• ① 按车体制作材料分：耐候钢车、不锈钢 车和铝合金车；
• ② 按电压等级分：直流750V和直流1500V； • ③ 按受电方式分：受电弓受电和受电靴受
1. 按车辆牵引动力配置分类
• （1）动车（Motor，用“M”表示）：车辆自 身具有动力装置，具有牵引与载客双重功能。
• （2）拖车（Trailer，用“T”表示）：车辆不装 备动力装置，需要动车牵引拖带，仅有载客功能。
5.1.2 车辆的分类
2. 按车体宽度与驱动方式分类
• 可分为A、B、C、D、L及单轨共6六种车型： • ① A、B、C为不同车体宽度的钢轮钢轨系列车型，A型车宽
车辆的特点、分类、 选型的基本原则及 列车的编组与标识
城市轨道交通车辆组成： • （1）机械部分：车体、转向架、车钩缓冲装置、制动装置、空调通风系统 • （2）电气部分：电气牵引系统、受流设备 • （3）辅助部分：车辆内部设备、列车控制和故障诊断系统、乘客信息系统
城市轨道交通车辆的基本组成
城市轨道交通车辆的基本组成城市轨道交通车辆主要由车体、转向架、车门系统、车体连接装置、制动系统、电力牵引系统、空调和通风系统、辅助电源系统、列车通信系统、列车控制系统与监控系统组成。
1、车体。
车体即容纳乘客的部分，也是安装与连接其他设备和部件的基础。
现代城市轨道交通车辆车体采用整体承载结构，由大断面铝型材或不锈钢制成，其组成部分有底架、侧墙（车窗、车门）、端墙、车顶等。
2、转向架。
转向架又叫走行部，是能相对车体回转的一种走行装置，它安装于车体和轨道之间，用于支撑车体，同时用来牵引和引导车辆沿着轨道行驶并承受与传递来自车体及线路的各种荷载，缓和其动力作用，是保证车辆运行品质的关键部件。
转向架一般由构架、一系悬挂装置、二系悬挂装置、轮对轴箱装置、基础制动（闸瓦制动或盘形制动）装置等组成。
动力转向架还装有牵引电动机和传动装置。
3、车门系统。
车门系统包括客室车门、司机室侧门、客室与司机室通道门、司机室前端疏散门。
客室车门关系到列车运营和乘客的安全，目前客室车门主要有内藏门、外挂门、塞拉门三种结构形式。
客室车门在列车运行中必须可靠锁闭，并具有防挤压保护功能，以防在关门时夹伤乘客；在设计上要通过监测装置将车门状态与列车牵引指令电路联锁。
同时，为了应对故障或突发的紧急情况，每个车门都配置了可现场操作的故障隔离装置和紧急开门装置。
4、车体连接装置。
车体连接装置主要包括车钩缓冲装置和贯通道装置（风挡装置）。
车钩缓冲装置由车钩和缓冲器两部分组成，安装于车体底架的两端，用于车辆间的连接与分解，其作用包括：使多节车辆编组成一列车，传递车辆间的牵引力、制动力和其他纵向冲击力，缓和及衰减车辆间的冲击力。
贯通道装置（风挡装置）位于两节车厢的连接处，是两车的通道连接部分，具有良好的防风、防雨、防尘、隔声、隔热功能，能使乘客安全地穿行于车厢之间。
5、制动系统。
制动系统的主要作用是产生制动力，保证运行中的列车按需要减速或在规定的距离内安全停车及防止停放的车辆溜走，确保行车安全。
轨道交通机车车辆—铁道车辆结构
二、转向架
转向架
• 货车转向架和客车转向架的结构差距很大。
• 目前，我国常见的货车转向架有转8、转8A、 转8G、转6、转9等，主要用时速100km以下 的货物列车；
• 常见的客车转向架包括202型、206型、209T 型、209 TK型、209 PK型等，主要用于时速 120～160km的普通客车。
二、转向架
货车转K6型转向架结构图
1—摇枕弹簧 2—侧架 3—轴箱 4—轮对
5—基础制动装置 6—下心盘 7—中心销 8—摇枕
二、转向架
客车SW-200K转向架结构图
1—空气弹簧 2—构架 3—轴箱 4—轴箱弹簧
5—油压减震器 6—轮对 7—基础制动装置
二、转向架
一、轮对
• 轮对是由两个车轮紧密地压装在一根车轴上组合而成 • 承受车辆的全部重量，以较高的速度引导车辆在钢轨上行驶并与钢轨相互作用产生各种作用力。
7—枕梁
一、车体
车底架—端梁
端梁为车底架两端的横向梁，其上安装端墙。
1—端梁
2—枕梁
3—纵梁
4—侧梁
5—横梁
6—中梁
7—枕梁
Part 02
转向架
二、转向架
转向架
• 是机车车辆走行部的零部件，起支承车体、转 向和制动的作用，并保证机车车辆在轨道上安 全平稳地运行。
• 其中转向作用是将轮子的转动转变为车体的平 行移动。
1—端梁
2—枕梁
3—纵梁
4—侧梁
5—横梁
6—中梁
7—枕梁
一、车体
车底架—侧梁
侧梁又称边梁，位于底架两侧，与枕梁及各横梁连接。
