悬挑脚手架安全技术交底全套为了适应本工程的结构形式和实际施工特点,我们决定采用落地式、全封闭的扣件式双排钢管脚手架搭设建筑物三层层及三层以下,而三层以上则采用悬挑式钢管脚手架。
悬挑式钢管脚手架分为四个悬挑段,分别是悬挑段1(3层~10层)、悬挑段2(10层~17层)、悬挑段3(17层~24层)和悬挑段4(24层~屋面层),搭设高度为19.6m。
2、为了确保脚手架的质量,我们对材料进行了严格的要求。
工字钢、钢管和吊环应采用力学性能适中的Q235B钢,其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中Q235B钢的规定。
每批钢材进场时,应有材质检验合格。
工字钢采用Ⅰ18b,钢管选用外径48mm,壁厚3.5mm的焊接钢管。
立杆、大横杆和斜杆的最大长度为6.5m,小横杆长度1.5m。
我们要求工字钢及钢管不能弯曲、压扁、有裂纹或严重锈蚀,否则应报废和禁止使用。
3、我们还对扣件的要求进行了规定。
根据《可铸铁分类及技术条件》(GB978-67)的规定,扣件采用机械性能不低于KTH3330-08的可锻铸铁制造。
铸件不得有裂纹、气孔,不宜有缩孔、砂眼、浇冒口残余披缝,毛刺、氧化皮等清除干净,螺栓、螺母丝牙完整。
扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于5mm。
扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm。
扣件表面应进行除绣处理,扣件有脆裂、变形、滑扣应报废和禁止使用。
4、脚手板应采用杉木或松木制作,厚度不小于50mm,宽度大于等于200mm,长度不小于3.5m,其材质应符合国家现行标准《木结构设计规定》(GBJ5-88)中对Ⅱ级木材的规定,不得有开裂、腐朽。
5、为了确保安全,我们还要搭设密目网,采用1.5×6.0m的规格,网目规格为每100平方厘米不少于2000目,绳径3.2mm,自重0.01KN/㎡。
6、钢丝绳选用6×19φ20光面钢丝绳,强度极限≥1400MPa,破断拉力总和≥Kg。

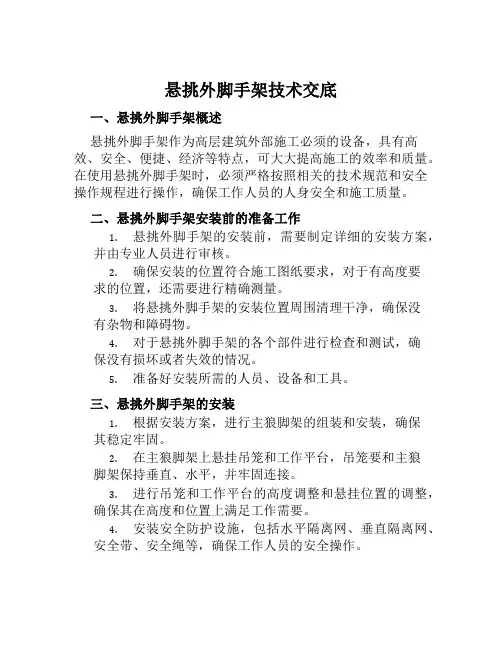

悬挑外脚手架技术交底
悬挑外脚手架技术交底一、悬挑外脚手架概述悬挑外脚手架作为高层建筑外部施工必须的设备,具有高效、安全、便捷、经济等特点,可大大提高施工的效率和质量。
在使用悬挑外脚手架时,必须严格按照相关的技术规范和安全操作规程进行操作,确保工作人员的人身安全和施工质量。
二、悬挑外脚手架安装前的准备工作1.悬挑外脚手架的安装前,需要制定详细的安装方案,并由专业人员进行审核。
2.确保安装的位置符合施工图纸要求,对于有高度要求的位置,还需要进行精确测量。
3.将悬挑外脚手架的安装位置周围清理干净,确保没有杂物和障碍物。
4.对于悬挑外脚手架的各个部件进行检查和测试,确保没有损坏或者失效的情况。
5.准备好安装所需的人员、设备和工具。
三、悬挑外脚手架的安装1.根据安装方案,进行主狼脚架的组装和安装,确保其稳定牢固。
2.在主狼脚架上悬挂吊笼和工作平台,吊笼要和主狼脚架保持垂直、水平,并牢固连接。
3.进行吊笼和工作平台的高度调整和悬挂位置的调整,确保其在高度和位置上满足工作需要。
4.安装安全防护设施,包括水平隔离网、垂直隔离网、安全带、安全绳等,确保工作人员的安全操作。
四、悬挑外脚手架的日常维护1.定期对悬挑外脚手架进行检查和维护,包括各个部件的检查、紧固、替换或者修复等。
2.要定期进行悬挑外脚手架的清洁,包括吊笼和工作平台的清理、隔离网的清理和更换等。
3.对于暴雨、大风等恶劣天气,要采取措施及时撤离工作人员,并在安全的情况下进行相应的紧急维修。
4.对于使用过程中发现的问题和隐患,要及时进行处理和记录。
五、悬挑外脚手架的拆卸1.拆卸前已将使用的工具材料清点、归还,确保完好。
2.工作人员须登高安全带,保险钳 / 绳用绳固定相关吊笼、承台等杂物,防止坠落。
3.卸下工作平台、吊笼等部件,注意操作方式和安全。
4.逐步去除主狼脚架,拆卸顺序与安装相反。
拆卸时应由上至下依次进行,不得跳过。
5.拆卸完成后,清理工作现场,恢复原貌,确保没有遗留和隐患。
悬挑脚手架施工方案交底(脚手架)精选全文完整版
可编辑修改精选全文完整版C--002技术交底记录一、方案概述1#楼A座在结构施工中拟采用扣件钢管悬挑脚手架,脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。
四层以上开始使用工字钢悬挑脚手架,即在五、十二、十九层楼面各挑一次。
采用两套工字钢,结构施工时从五层翻至十九层,到装饰阶段,十九层悬挑脚手架再次材料翻下搭设五层脚手架,满足装饰阶段安全施工的需要。
通过计算,悬挑架采用18#工字钢制作悬挑梁,即将工字钢直接用Φ18圆钢环固定在楼面上,锚环距楼面边缘分别400mm~500mm与1400mm,钢梁的悬挑长度根据架体离结构的距离确定,悬挑端距离头部100mm及900mm处各焊接直径Φ25钢筋一根,高度200mm,作为架体立杆的固定套管,悬挑18#工字钢长度4 m ,局部4-6m,根据现场结构要求长度而定。
本悬挑架架体宽度800mm,步距1.85m,立杆间距1500mm,悬挑长度为1200mm,架体内立杆中心离楼板距离300mm。
锚环锚入楼板的水平长度要保证两侧各30cm以上,在没有上铁的部位,在锚环两侧各附加一根100cm以上的18~25钢筋。
每间隔7m设一道剪刀撑,连墙体拉结点纵距3.0m(两档脚手架)上下3.7m。
将架体内立杆与结构同时拉结,以增强架体的稳定型及防止架体外倾。
为便于架体搭设及增加架体的刚度,架体拐角处尽量搭设成直角,由此引起架体离结构较大的部位,再搭设成悬挑的形式,便于施工及安全。
在阳角部位有柱子处,工字钢直接锚入框架柱,斜挑出楼面,下部并用钢管斜撑。
局部在楼面无法锚固的可采用在梁或柱侧焊接。
C--002技术交底记录工程名称:共7 页第2 页技术交底记录工程名称:共7页第3 页技术交底记录工程名称:共7 页第4 页技术交底记录工程名称:共7页第5 页技术交底记录工程名称:共7 页第 6 页技术交底记录工程名称:共7页第7页。
悬挑式钢管外脚手架搭设安全技术交底范本
悬挑式钢管外脚手架搭设安全技术交底范本第一章概述1.1 交底目的和范围本次交底的目的是确保悬挑式钢管外脚手架搭设工作的安全可靠进行,并向相关人员传达有关安全技术要求和操作规程。
本次交底的范围包括但不限于悬挑式钢管外脚手架的搭设、拆除、使用等环节。
1.2 交底人员交底人员包括施工单位的项目经理、技术负责人、安全负责人以及作业人员。
第二章悬挑式钢管外脚手架的搭设2.1 相关法律法规根据《中华人民共和国安全生产法》等相关法律法规,悬挑式钢管外脚手架的搭设必须符合国家标准和行业规范要求。
2.2 设备准备2.2.1 悬挑式钢管外脚手架的材料必须符合国家标准,并具有产品合格证明。
2.2.2 材料的运输和堆放必须符合相关规定,材料应妥善保管,防止受潮、损坏等。
2.3 施工准备2.3.1 悬挑式钢管外脚手架的搭设前,必须保证现场的准备工作已完成,包括地基处理、场地清理等。
2.3.2 施工过程中必须按照安全技术要求组织人员,并配备足够的安全防护用品和工具。
2.4 搭设工艺与方法2.4.1 根据设计要求和搭设的实际情况,合理选择和使用悬挑式钢管外脚手架的构件和配件。
2.4.2 在搭设过程中,必须保证施工人员的安全和作业环境的安全,使用符合要求的脚手架立杆、主杆等进行支撑。
2.4.3 在搭设过程中,必须保证悬挑式钢管外脚手架的稳固性和承载力,使用合适的连接件和扣件,确保连接牢固。
2.4.4 在悬挑式钢管外脚手架搭设过程中,必须按照要求进行杆件的水平和垂直定位,使用调节螺母进行调整。
2.5 安全防护措施2.5.1 悬挑式钢管外脚手架搭设过程中,必须设置防护栏杆,并按照要求进行固定和围护,确保人员不会因高空坠落而受伤。
2.5.2 悬挑式钢管外脚手架搭设过程中,必须设置扣件和连接件的防滑装置,防止因松动而造成意外。
2.5.3 悬挑式钢管外脚手架搭设过程中,必须设置防风锚点和防倾斜装置,防止因大风或其他外力造成脚手架倾倒。
第三章悬挑式钢管外脚手架的拆除3.1 拆除前的准备3.1.1 拆除悬挑式钢管外脚手架前,必须进行现场安全检查,并设立拆除专责,明确责任和工作任务。
悬挑式钢管外脚手架搭设安全技术交底(三篇)
悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备,具有搭设快捷、适应性强等优点,在工程施工中广泛应用。
然而,悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。
为了确保悬挑式钢管外脚手架的安全运行,需要对施工人员进行安全技术交底,下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。
一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据,施工人员需要了解相关法律法规的基本内容,包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。
了解并遵守相关法规可以有效降低施工事故的发生概率。
二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯(PVC)和钢管等材料搭建而成的一种高处作业设备。
施工人员需要了解悬挑式钢管外脚手架的基本概念和构造,包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。
三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤:首先,安装主杆和副杆,并使用的铁丝固定牢固;然后,安装立杆和斜杆,并调整好高度和角度;接下来,安装框架横水平杆,用螺母将其固定住;最后,安装护栏杆、防护网及脚轮。
2. 安全注意事项:(1)在搭设过程中,需要使用标准合格的钢管和连接件,确保承载力满足要求。
(2)在悬挑式钢管外脚手架的上部应设置防滑网,防止人员从高处坠落。
(3)悬挑式钢管外脚手架的搭设应坚固、稳定,不得出现晃动或松动的现象。
(4)施工人员在操作过程中应注意自身安全,佩戴安全带,系好工作绳,避免高处坠落事故。
(5)施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料,以免引起意外伤害。
(6)在悬挑式钢管外脚手架上禁止进行高空坠物作业,防止对下方人员造成伤害。
四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养:施工单位需要制定悬挑式钢管外脚手架的维护保养计划,定期进行检查和维修,确保脚手架的安全性。

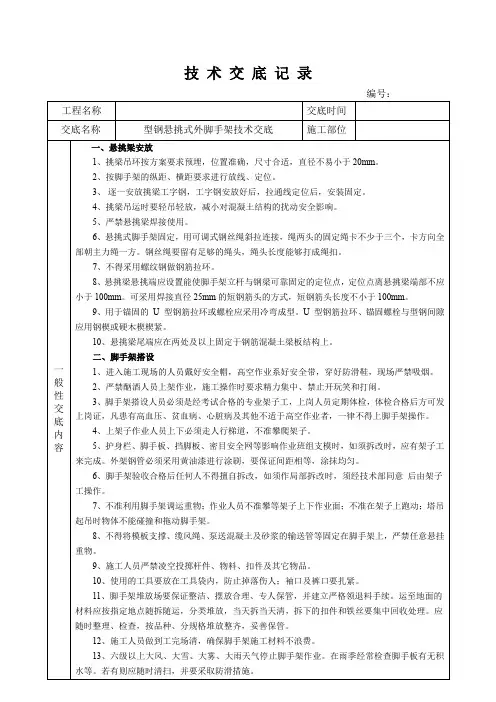

19.型钢悬挑式外脚手架技术交底

10、悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
二、脚手架搭设
1、进入施工现场的人员戴好安全帽,高空作业系好安全带,穿好防滑鞋,现场严禁吸烟。
2、严禁酗酒人员上架作业,施工操作时要求精力集中、禁止开玩笑和打闹。
5、严禁悬挑梁焊接使用。
6、悬挑式脚手架固定,用可调式钢丝绳斜拉连接,绳两头的固定绳卡不少于三个,卡方向全部朝主力绳一方。钢丝绳要留有足够的绳头,绳头长度能够打成绳扣。
7、不得采用螺纹钢做钢筋拉环。
8、悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点,定位点离悬挑梁端部不应小于100mm。可采用焊接直径25mm的短钢筋头的方式,短钢筋头长度不小于100mm。
6、拆架时严禁碰撞脚手架附近电源线,以防触电事故。拆除架子而使用电焊气割时,派专职人员做好防火工作,配备料斗,防止火星和切割物溅落。
7、严格遵守拆除顺序,拆除作业必须由上而下逐层进行,一步一清,严禁上下同时作业。
8、在拆除过程中,凡松开连接的杆、配件应及时拆除运走,避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷,应吊至地面,同时做好配合协调工作,禁止单人进行拆除较重杆件等危险性作业。
6、脚手架验收合格后任何人不得擅自拆改,如须作局部拆改时,须经技术部同意后由架子工操作。
7、不准利用脚手架调运重物;作业人员不准攀等架子上下作业面;不准在架子上跑动;塔吊起吊时物体不能碰撞和拖动脚手架。
8、不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上,严禁任意悬挂重物。
9、施工人严禁凌空投掷杆件、物料、扣件及其它物品。
10、使用的工具要放在工具袋内,防止掉落伤人;袖口及裤口要扎紧。
