土方路基施工技术交底(图文并茂)

土方路基施工技术交底(图文并茂)

土方路基填筑施工技术交底1.交底范围本交底适用于宜毕高速土方路基路堤填筑施工。

2.施工准备(1)施工现场已完成清表等填前处理相关工作,复核并双方签认原地面测量原始数据和土石方工程量,作为收方结算依据。

(2)选择地质条件、断面形式等具有代表性长度不小于100m的路基段作为试验段,通过试验总结出含水率偏差、松铺厚度、碾压遍数、速度及机械组合等施工参数。

(2)完成现场便道及临时用水、用电工程。

(3)作业人员已接受岗前安全教育,班组长做班前讲话。

(4)所需相关机械设备全部到位,并确保现场用电、机械设备正常运行。

主要施工机械:挖掘机、装载机、推土机、压路机、平地机、自卸车等。

3.工艺流程图4.施工步骤路堤填筑应按“三阶段、四区段、八流程”的施工工艺组织施工,采用全断面分层填筑施工。

划分施工单元严格分区循环施工,各区段内严禁几种作业交叉进行,并设置明显标识。

通过试验段施工,总结主要技术参数如下:填料含水率不超出最佳含水率的±2%,松铺厚度不大于50cm,碾压不少于6遍(静压1遍,弱振2遍,强振2遍,静压1遍),碾压速度粘性填料宜采用1~2.5Km/h,非粘性土填料宜为2~4km/h。

每层填筑以灌砂法检测压实度作为质量标准,要求压实度下路堤不小于93%,上路堤不小于94%。

作业段长度以100m~250m为宜,每段配备自卸汽车不小于5台,挖机不少于2台,推土机1台、装载机1台、平地机1台、20t以上高频振动压路机2台。

施工中必须严格执行试验段总结成果。

施工步骤一:施工放样(1)采用全站仪放出路堤填筑区域的控制桩,并加密中桩和边桩。

(2)每一填层都应进行施工放线,放出填层中线和填筑边线,用白灰线洒出填筑边线轮廓。

(3)为保证填层边部的压实效果,一般填层比路基结构适当加宽50cm。

质量标准:线路中桩、边桩标记位置准确,偏差不大于5cm,且不小于设计路宽。

操作要点:按直线10m一道、曲线加密至5m设置控制桩,带线撒出白灰线,保证线型平顺、位置准确。

明挖法和浅埋暗挖图文介绍

明挖法和浅埋暗挖图文介绍
前的主动区的复合土体视为具有自承能力的稳定土体,以阻止土体 的侧向位移,支撑未加筋区域土体的侧压力,保证整体稳定性。
保证自稳能力
2021/4/17
10
1 明挖法
问题2:锚杆与土钉支护区别
受力机理:前者施加预应力,为主动受力,后者依靠摩擦力,为 被动受力;
受力范围:前者为自由段承受拉力,后者为全长受力; 粘合长度:前者为锚固段,后者为全长; 设置密度:后者依靠土钉群产生加筋效果,密度大于锚杆; 承受荷载:前者单根可达400kN,后者单根承载力较低; 施工规模:前者需要大型机械,后者施工规模较小。
合使用,一般采用人工开挖,人工和机械混合出碴。
返回
2021/4/17
21
中隔墙法
2 浅埋暗挖法
适用于Ⅳ~Ⅴ级围岩的浅埋双线隧道。中隔墙开挖时,
应沿一侧自上而下分为二或三部进行,每开挖一步均应
及时施作锚喷支护、安设钢架、施作中隔壁,中隔壁墙
依次分步联结而成,之后再开挖中隔墙的另一侧,其分
步次数及支护形式与先开挖的一侧相同;
2021/4/17
11
2 浅埋暗挖法
浅埋暗挖法
矿山法
喷锚支护 技术发展
新奥法
复兴门车站 折返线工程
1987年
浅埋暗挖法
优势:不影响城市交通,无污染、无噪声,无需专用设备,适用于 不同跨度、多种断面等。
特点:埋深浅,施工过程中由于地层损失而引起地面移动明显;地 质条件差;开挖方法多,辅助工法多;风险管理难度大。
2021/4/17
15
浅埋暗挖施工方法
全断面法 正台阶法
2021/4/17
正台阶环 形开挖法
单侧壁导坑 正台阶法
中隔墙法 (CD法)

路基土石方施工全过程图文

路基土石方施工全过程图文

路基⼟⽯⽅施⼯全过程图⽂⽆论在铁路⼯程或者公路⼯程建设中,路基⼟⽯⽅⼯程是⼀项⼗分基础且重要的的施⼯步骤,路基⼟⽯⽅施⼯不仅仅是只需要⾯对施⼯量⼤这么⼀个问题,我们更需要知道如何处理和应对它复杂多变的施⼯条件,今天⼀起来看看常见的路基⼟⽯⽅中都有哪些施⼯注意要点吧。

前⾔:在介绍路基⼟⽯⽅施⼯之前我们,先通过⼀张图来巩固⼀下路基的基本结构都有哪些。

⼀、施⼯准备1、⼈员和机械设备准备1)⼈员准备包括项⽬经理部管理⼈员及其协作队伍管理⼈员和现场的机械操作⼈员和⼯⼈。

2)设备准备包括在实际施⼯中能所⽤的机械设备及其仪器。

3)其中包括挖机、装载机、推⼟机、平地机、压路机、⾃卸车、洒⽔车等⼀些⼩型机具。

2、测量准备1)路基开⼯前⾸先对导线测量,后对路基横断⾯进⾏复测,并绘制CAD图,计算⼟⽯⽅量并与施⼯图纸⽐较,找出与设计不同的地⽅,并核实⼯程数量是否与图纸⼀致。

2)路基开⼯前进⾏路基中⼼放样,填⽅路段根据坡度重新进⾏坡脚放样,挖⽅段根据边坡坡度进⾏边坡开挖线边线放样。

3)测量⼈员放好桩位后,现场技术⼈员应对桩位进⾏保护,防⽌桩位丢失及移位。

⼆、路基设计标⾼:路拱横坡2.0%,旋转轴及设计标⾼位置在中央分隔带边缘。

对于整体式路基,超⾼绕中央分隔带外边缘旋转;对于分离式路基,超⾼旋转轴为距左侧⼟肩外边缘(前进⽅向)1.0m处,即不管是整体式还是分离式路基,超⾼旋转轴相对于⾏车道中⼼位置保持不变,但⼟路肩保持正常的坡率向外倾斜。

超⾼过渡在缓和曲线内挖除。

三、路基桩点布置图3、现场准备(⼟⼯试验)开⼯前对⼯程沿线和取⼟场的填料每5000⽴⽅⽶或⼟质变化时按《公路⼟⼯试验规程》规定的⽅法取样进⾏试验,测定填料的类别、等级、液塑限、天然密实度等详细数据,⽤重型击实法确定⼟的最⼤⼲密度和最佳含⽔量。

为填料选择以及压实⼯艺提供依据。

路堑开挖 (施⼯⽅法考虑深度,长度,地形,⼟质等情况):较短⽽深的路堑:横断⾯全宽,采⽤全断⾯横挖法较短⽽深的路堑:△全断⾯横挖法较长路堑:1、分层纵挖:横断⾯全宽纵向分层开挖;2、通道纵挖:沿纵向开挖⼀条通道,再开挖两边;3、混合式开挖法:沿纵向挖通道,再横向挖。

1-土石方工程

1-土石方工程

载重能力
5t
8t
10t
台班产量(m3/台班)
32
51
81
台班单价(元/台班)
413
505
978
❖ 问题:
❖ 1、若挖掘机和自卸汽车按表中各取一种,如何组合最经济? 相应的每m3土方的挖、运直接费为多少?
❖ 2、根据该公司现有的挖掘机和自卸汽车的数量,完成土方 挖运任务,每天应安排几台何种型号的挖掘机和几台何种型 号的自卸汽车?
自卸汽车运土1km处。人工坑内修边坡、整平,土方坑内集中堆 放,采用人力车运土,平均运距20m,再由挖掘机挖出外运松散 土,(按虚方体积计算)。 ❖ ⑵土方回填采用150m处已有堆积土,双轮车运土,人工夯填。 ❖ 试按计价表规定计价。
2007-1-1
❖ 题解
❖ 1、工程量计算
❖ 机械挖土:H=3.5-0.45=3.05
减一遍台班增减系数0.167,洒水汽车台班不变。 ❖ 如:内燃机压路机9t,碾压8遍的定额单价为多少? ❖ 3、平整场地的确定及计算? ❖ 4、余土外运和缺土内运的判断和计算? ❖ 5、挖土方、沟槽、基坑的确定和计算? ❖ 6、基础回填和地面回填的计算?
2007-1-1
❖ 7、工程计价时应注意的问题 ❖ ⑴支档土板基价子目综合考虑了连续支和断
❖ a=30.3+0.8*2=31.9 ,b=20.3+0.8*2=21.9
❖ A=31.9+3.05*0.25*2=33.42
❖ B=21.9+3.05*0.25*2=23.42
❖ V=【(a×b+A*B+(A+a)*(B+b)】×H/6=2257.82
❖ 其中:人工挖土:整平v=0.2*31.9*21.9=139.72

重要隐蔽工程土方开挖

重要隐蔽工程土方开挖

重要隐蔽单元工程(关键部位单元工程)质量等级签证表南水北调东线一期工程莱州市续建配套工程标段4分水闸基础开挖隐蔽工程验收工作内容山东黄河工程集团有限公司承建的南水北调东线一期工程莱州市续建配套工程标段4,在莱州市胶东地区引黄调水工程建设管理局、烟台市水利建筑勘察设计院、山东省科源工程建设监理中心南水北调东线莱州市续建配套工程项目监理部的大力支持和监督指导下,各项工作进展顺利,现已完成分水闸基础开挖,施工情况如下:一、设计指标:南水北调东线一期工程莱州市续建配套工程标段4 主要建设内容有:新建引水管道工程:总长13.77km,从夏家泵站至西周廷分流岔管处引水管道长13.77km。

采用TPEP 管道,直径为1220mm,壁厚12mm。

二、地质结构:本工程地质段桩号0+000~12+250,夏家泵站~吕村钻探深度范围内,地层自上而下①层杂填土、②层壤土、③层中细砂、④层粗砾砂、⑤壤土、⑥层强风化花岗岩。

第Ⅱ工程地质段桩号12+250~17+770,吕村~赵家水库,钻探深度范围内,地层自上而下②层壤土、③层中细砂、④层粗砾砂、⑥层强风化花岗岩。

三、施工情况:南水北调东线一期工程莱州市续建配套工程标段4于2014年12月17日开始进行基础开挖,12月19日完成分水闸基础开挖,动用挖掘机2台,装载机1台,先后投入施工人员12人,并经过测量基础开挖高程,符合设计要求。

四、施工自检情况质量检查成果:开挖平面尺寸及高程满足设计施工要求,成果见附表。

分水闸基础开挖高程抽检记录检测人:技术负责人:监理工程师:检测日期:年月日分水闸基础开挖隐蔽工程验收记录施工单位:山东黄河集团有限公司页脚内容技术负责人:监理工程师:日期:年月日分水闸基础开挖隐蔽工程验收记录施工单位:山东黄河集团有限公司页脚内容技术负责人:监理工程师:日期:年月日页脚内容。

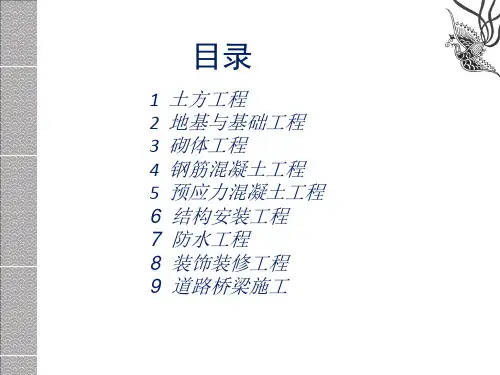

土方工程图文页PPT课件

土方工程图文页PPT课件
其设计标高调整值按下式计算:
下页下页
H0,
H0
Q Na2
式中: Q——场地根据H0平整后多余或不足的土方 量。
3、 场地泄水坡度的影响
调整后的设计标高是一个水平面的标高,而实际 施工中要根据泄水坡度的要求(单坡泄水或双坡泄水)
目录
计算出场地内各方格网角点实际设计标高。
⑴ 场地为单坡泄水时,场
上页
地内任意点的设计标高则为:
目录
上页
d
ms v
mS——土中固体颗粒的质量 V——土的天然体积
干密度对土方施工
下页 干密度工程意义:在填土有压什么实影时响,? 土经过
打夯,质量不变,体积变小,干密度增加 ,我们通过测定土的干密度ρd,从而可判 断土是否达到要求的密实度。
4、土的可松性
土的最初可松性:天然土经开挖后,其体
积因松散而增加,虽经振动夯实,仍然不
目录
六类土 次坚石
VII~ IX
泥岩、砂岩、砾岩;坚实的页岩、泥 灰岩,密实的石灰岩;风化花岗岩、 片麻岩及正长岩
用爆破方法开 挖,部分用风 镐
上页
大理石;辉绿岩;粉岩;粗、中粒花
七类土
X~ 岗岩;坚实的白云岩、砂岩、砾岩、 用 爆 破 方 法 开
坚石
XIII 片麻岩、石灰岩;微风化安山岩;玄 挖
下页
● 考虑最高洪水位的影响。
三、 H0 的确定步骤
如场地设计标高无特殊要求时,可根据挖 目录 填土方量平衡的原则确定H0 ,其步骤如下:
⑴ 划分方格网
上页 方格网边长a 可取10
~50m,常用20m、40m

下页
挖填平衡原则即 场地内土方的绝 对体积在平整前 、后相等

路基土方施工工艺框图

路基土方施工工艺框图

空心板梁施工工艺
路基土方施工工艺框图
表5.3 路基填筑施工工艺框图
级配砾石施工工艺框图
路拌法石灰稳定土基层施工工艺框图
水泥稳定土、粒料厂拌施工工艺框图
级配砾石施工工艺框图
沥青路面面层施工工艺框图
表5.4 盖板涵施工工艺框图
沥青表处(层铺法)施工工艺框图
盐渍土路基处理施工工艺框图
水泥稳定基层路拌法施工工艺框图
水泥稳定砂砾基层(厂拌法)施工工艺框图
沥青路面面层施工工艺框图
级配砾石路拌法施工基层施工工艺框图
路面底基层施工工艺框图
天然级配砂砾底基层施工工艺框图
创优管理机构体系图
单位工程质量控制程序
预制钢筋砼简支梁(板)施工工艺框图
预制钢筋砼园管工艺框图
Y N
钢筋砼园管涵施工工艺框图
N
小桥施工工艺流程框图
质量检查组织机构框图
质量检查程序图
施工现场质量控制
安全保证体系
注:五同时是指在计划、布置、检查、总结、评比施工生产工作的同时要进行计划、布置、检查、总结、评比安全工作。

安全保障检查程序图
安全保障组织机构框图
工期进度管理程序框图
主要材料、设备控制程序。

桥梁厂 土方开挖方案

桥梁厂 土方开挖方案

一、工程概况二、施工部署三、作业条件四、施工方法五、成品保护六、环境管理措施七、质量标准八、安全管理措施一、工程概况1、本工程为北京中铁房山桥梁有限公司职工住宅23-24#楼工程。

本工程为民用建筑,为砖混结构,地上6层,层高2.8m檐口高17.4m,建筑面积4165m2.建筑安全等级为2级。

结构地基基础设计为乙级。

建筑抗震设防类别为丙类,抗震等级为二级。

2、基础为条形基础,基地为天然地基土,持力层为第二层,土质为粉质粉土,砂质粉土层。

二、施工部署(一)、施工准备1、技术准备:组织技术人员学习及会审图纸,讨论施工方案并编制技术交底,制定施工技术、质量、成品保护、安全生产、文明施工等管理措施,建立消防保卫制度。

2、现场准备:查看现场,达到三通一平的施工条件,做好现场循环道路及汽车运土道路,现场接通电源,按施工平面布置图设置好配电箱,并符合临时设施的规定要求。

3、机械人员准备:反铲挖掘机1台、自卸汽车5辆,并配备清槽人员20人。

人员:配备足够的劳动力,随即清槽基坑土。

三、作业条件1、开挖前,仔细查明施工区域内的地上、地下障碍物,对在基坑较近的障碍物及时拆除、加固、处理完毕。

2、水准点引至现场在工程区内设置测量控制网,作好轴线控制桩的引测。

四、施工方法1、开挖施工、工艺流程基槽放线---基槽验线---土方开挖----清槽2、基槽放线:根据建筑物四边尺寸,按1:0.3放坡系数放坡。

以槽底工作面预留300宽,放挖槽上口边线,并撒白灰线经监理人员验线后方可开挖。

3、土方开挖:(1)、开挖顺序,由东向西满堂红开挖,采用断头挖土法,由一头一铲接一铲倒退行驶的方法进行开挖,自卸汽车配合,挖土机运土,机械挖不到的地方及基底以人工跟随挖掘。

机械挖槽预留200mm,其余人工清理。

(2)修帮清底:在距槽底实际标高500mm槽帮处抄出水平线钉上小木桩,作为基底抄平依据;同时由两端轴线作拉通线检查,槽边尺寸,修整槽边,最后清理槽底土方,槽底修理铲平后,进行质量验收。

土石方工程

土石方工程

土石方工程中华人民共和国水利行业标准SL×××—2006替代SDJ249.1—88水利建设工程单元工程施工质量验收评定标准(一)土石方工程(征求意见稿)2006—××—××公布 2006—××—××实施中华人民共和国水利部公布前言受水利部建设与治理司的托付,自2004年开始对《水利水电差不多建设工程单元工程质量等级评定标准(试行)》(SDJ249-1-6、SL38)进行修订。

原标准(SDJ249-1-6、SL38)自颁布以来,对保证我国水工建设工程施工质量,推动技术进步,保证工程验收起到专门好的作用。

随着我国水利工程建设治理体制改革的不断深入,工程建设市场机制的建立,工程建设质量治理法规的相继颁布,相关技术标准的修订,以及施工技术、机械设备水平不断提高,原标准中部分内容差不多不适应当前的工程建设施工质量治理的需要,因此有必要对原标准进行修订。

本次修订过程中,编写组进行了大量的资料收集和调查研究工作,认真总结了原标准自公布试行以来,水利工程建设中有关施工质量验收评定的体会。

在广泛征求了有关单位和专家意见的基础上,按照“调整地位、明确职责、验评分离、过程操纵,强化检测”的原则,对原标准有关内容进行调整、修订、增补。

同时依照专家对修订大纲的审查意见,对原有各项标准的内容进行了重新编排。

将原《水利水电差不多建设工程单元工程质量等级评定标准(试行)》(SDJ249-1-6、SL38)中“水工建筑工程”、“碾压式土石坝和浆砌石坝工程”二项标准,按专业类别重新划分,组合成“地基与岩体处理工程”、“土石方工程”、“混凝土工程”三项标准。

修订后的本标准名称为《水利建设工程单元工程施工质量验收评定标准——土石方工程》。

《水利水电建设工程单元工程施工质量验收标准——土石方工程》共8章,21节,1个附录,条文说明。

土石方工程

土石方工程

土石方工程中华人平易近共和国水利行业标准SL×××—2006替代SDJ249.1—88水利扶植工程单位工程施工质量验收评定标准(一)土石方工程(收罗看法稿)2006—××—××宣布 2006—××—××实施中华人平易近共和国水利部宣布前言受水利部扶植与治理司的托付,自2004年开端对《水利水电全然扶植工程单位工程质量等级评定标准(试行)》(SDJ249-1-6、SL38)进行修订。

原标准(SDJ249-1-6、SL38)自颁布以来,对包管我国水工扶植工程施工质量,推动技巧进步,包督工程验收起到专门好的感化。

跟着我国水利工程扶植治理体系体例改革的赓续深刻,工程扶植市场机制的建立,工程扶植质量治理律例的接踵颁布,相干技巧标准的修订,以及施工技巧、机械设备程度赓续进步,原标准中部分内容差不多不适应当前的工程扶植施工质量治理的须要,是以有须要对原标准进行修订。

本次修订过程中,编写组进行了大年夜量的材料收集和查询拜望研究工作,卖力总结了原标准自宣布试行以来,水利工程扶植中有关施工质量验收评定的体会。

在广泛收罗了有关单位和专家看法的差不多上,按照“调剂地位、明白职责、验评分别、过程操纵,强化检测”的原则,对原标准有关内容进行调剂、修订、补充。

同时依照专家对修订大年夜纲的审查看法,对原有各项标准的内容进行了从新编排。

将原《水利水电全然扶植工程单位工程质量等级评定标准(试行)》(SDJ249-1-6、SL38)中“水工建筑工程”、“碾压式土石坝和浆砌石坝工程”二项标准,按专业类别从新划分,组合成“地基与岩体处理工程”、“土石方工程”、“混凝土工程”三项标准。

修订后的本标准名称为《水利扶植工程单位工程施工质量验收评定标准——土石方工程》。

《水利水电扶植工程单位工程施工质量验收标准——土石方工程》共8章,21节,1个附录,条则说明。

土方工程施工方法

土方工程施工方法

(一)土方开挖1施工程序施工准备→测量、放样→简易排水沟修筑→植被清理→土方开挖→弃土运输→质量签证→单元工程验收。

2施工方法(1)校核测量开挖平面位置、标高、控制桩号,高程和边坡一定符合施工图纸的要求。

a、布设施工控制网。

b、开挖前的地形测量和放样。

c、为保证符合设计开挖轮廓的准确性而进行的测量、放样。

(2)及时排除土方面积水,保持施工基坑和工作面始终处于旱地状态。

(3)在建筑物最终开挖边坡顶2m以外设置截水沟,以防雨水冲刷边坡而造成滑坡、塌方。

道路路面,边坡坡脚以及各施工场地周边开挖好排水沟槽和设置必要的排水设施。

(4)植被清理a、及时清理开挖工程区域内的树根、杂草、垃圾、废渣其它有碍物。

b、主体工程施工场地地表的植被清理,延伸至离施工图所示最大开挖边线或建筑物基础边线(或填筑坡脚线)外侧2m的距离。

c、、保护清理区域附近的天然植被。

d凡属无价值可燃物,将其焚毁。

在焚毁期间,采取必要的防火措施。

(5)合理安排开挖程序,保证施工安全。

运用“自上而下,分段、分层开挖”的原则,开挖采用自上而下、分层开挖的方法施工,如某些部位需上、下同时施工,经监理人批准后,采取有效的安全技术措施,方可进行施工。

(6)建基面以上保留20CM厚的保护层,该层采用人工开挖、整平、不使用机械挖掘,以保护地基原状土不受扰动。

(7)合理规划运输线路开挖分层高度定为1m(按土层厚度确定),规划好运输路线不会造成误工和窝工,保证施工的顺利进行。

3开挖方法正确选择开挖方法,保证基础开挖的质量和进度:(1)土方开挖主要方法是采用反铲挖掘机分层开挖,推土机推送,建基面和局部开挖采用人工开挖,翻斗车运输。

(2)边坡开挖轮廓线符合设计要求,防止欠挖,控制超挖,其开挖允许误差符合规范要求。

(3)严格按照施工图纸和监理工程师指示开挖。

4施工质量控制(1)清基与削坡开挖符合设计图纸、招标文件要求。

(2)土方土挖前按设计开挖边坡、划出开挖边线,按设计边坡进行开挖,对开挖或处理过程中的各种情况做好及时详细记录,基坑土方开挖经隐蔽验收合格后方进行下一道工序。

土方及土地平整工程

土方及土地平整工程

目录第二章施工方案与技术措施 (3)第三章质量保证措施 (15)第四章安全措施管理体系与措施 (20)第五章文明施工技术措施 (27)第六章冬、雨季、夜间施工方案 (30)第七章紧急情况的处理措施、预案以及抵抗风险的措施 (32)第八章成品保护和工程保修工作的管理措施和承诺 (40)第九章主要施工机械设备情况 (41)第十章劳动力安排计划 0第十一章施工设备进场计划 (1)第十二章水土保持和环境保护措施 (1)第十三章施工总平面布置图 (2)第十四章施工进度计划横道图 (4)第十五章临时用地表 (4)附表一拟投入本工程的主要施工设备表附表二拟配备本工程的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章施工总体进度保障措施一、工程概况1、建筑概况工程名称:土方工程施工工程地点:。

项目概况:约50万立方米(暂估)土方外运及场地平整。

施工范围:土方工程施工总承包。

资金来源:自筹资金且以落实计划开、竣工日期:工程质量要求:符合国家现行建设工程质量标准的合格工程二、工程总体部署一、施工部署1、现场准备⑴、召开由业主、监理、总承包方和其他相关单位共同参加的现场协调会,明确各方面要求及相互责任范围,确定施工期间协调方法;⑵、熟悉了解现场情况及周围环境情况,落实现场临时占地,修建施工现场临时设施。

⑶、了解现场行人及车辆情况,向业主及监理提交场区内和附近的行人、车辆导流保护方案。

2、施工准备工作⑴、现场车辆出入口放置钢筋网片,设置清洗池、沉淀池。

⑵、出口搭设扫车、清土架子。

⑶、平整场地,清除障碍。

⑷、做好夜间照明准备。

⑸、为保证夜间正常施工,夜间应有照明设备,同时安排专人负责交通疏导、调度指挥工作。

测量员每日挖土前用白灰放出开挖线,保证作业面宽度与标高。

3、技术准备⑴、在接到施工图纸后,组织有关人员认真审图,在自审和预审的基础上,尽快组织技术交底。
