输变电工程 更换耐张绝缘子作业指导书

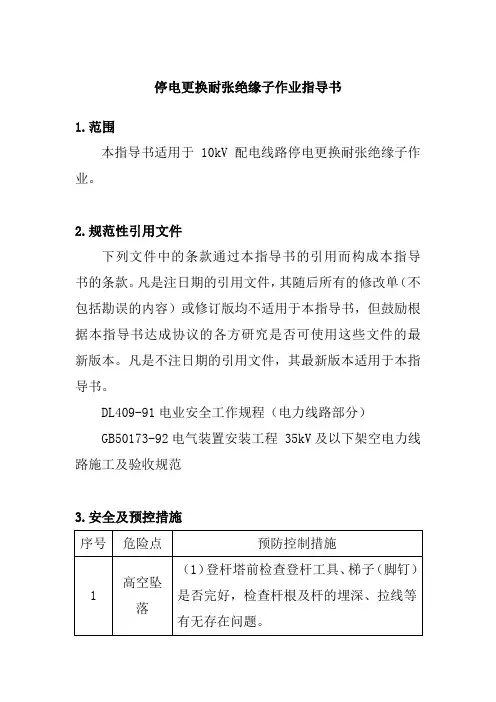

停电更换耐张绝缘子作业指导书
停电更换耐张绝缘子作业指导书
1.范围
本指导书适用于10kV配电线路停电更换耐张绝缘子作业。
2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409-91电业安全工作规程（电力线路部分）
GB50173-92电气装置安装工程 35kV及以下架空电力线路施工及验收规范
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。
6.作业内容及方法
6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现场及对策
6.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
8.3 施工材料清单
注：附件8.1、8.2和8.3使用时，应根据实际情况填写。
35～500kV架空输电线路停电更换整串耐张绝缘子标准化作业指导书
序号
防范类型
危险点
控制措施
1
触电
作业开始前未进行验电、挂接地线
1）工作负责人宣读完工作票、交待安全措施后，各工作组应在工作地段各端和工作地段内有可能反送电的各分支线都应进行验电和接地。
2）验电时应带绝缘手套，并设专人监护。与带电体保持足够的安全距离。
临近带电体作业，对带电体安全距离不够
现场设监护人，必须满足安全规程表4临近或交叉其他电力线工作的安全距离规定。
2）杆塔上摆放物件时要采取防坠落措施。塔杆下作业人员要正确戴安全帽
7
导线脱落
更换绝缘子未使用二次保护绳
移动导线作业前应做好二次保护
8
特殊环境及异常天气
危及作业人员安全
1）作业指导书及施工方案应结合现场环境制定相应的安全措施。在现场环境发生变化后安全措施应及时根据现场情况作出相应的调整
2）遇有异常天气影响作业安全时，工作负责人和监护人应及时停止工作。
9
地钻
3～5T
只
1
配合机动绞磨使用。
10
钢丝绳
φ14～20
米
配合机动绞磨使用，根据现场实际选择型号及长度。
11
钢丝绳套
φ14～20
根
2
根据电压等级选择，根据现场情况调整数量。
12
后备保护绳
3.0m×12T(锦纶绞制) 220kV用4.8m×12T(锦纶绞制）500kV用
副
1
根据电压等级及导线型号选择，根据现场实际调整长度（也可用钢丝绳）。
3
工作任务
作业时间
作业地点
工作负责人
采用的作业方法
使用紧线装置转移导线荷载后更换整串绝缘子
4工作日程安排
10kV架空线路停电更换耐张绝缘子作业指导书
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。
为规范停电更换耐张绝缘子现场作业，广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书，指导基层班组开展停电更换耐张绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换耐张绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4．4作业主要材料施工材料清单5 作业周期必要时进行。

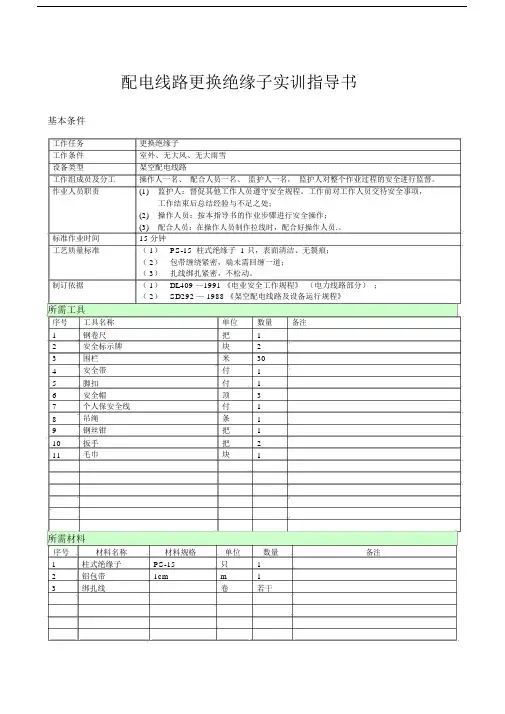

技能培训项目作业指导书(更换绝缘子)
配电线路更换绝缘子实训指导书基本条件工作任务更换绝缘子工作条件室外、无大风、无大雨雪设备类型架空配电线路工作组成员及分工操作人一名、配合人员一名、监护人一名，监护人对整个作业过程的安全进行监督。
作业人员职责(1)监护人：督促其他工作人员遵守安全规程。
工作前对工作人员交待安全事项，工作结束后总结经验与不足之处；(2)操作人员：按本指导书的作业步骤进行安全操作；(3)配合人员：在操作人员制作拉线时，配合好操作人员.。
标准作业时间15 分钟工艺质量标准（ 1）PS-15 柱式绝缘子 1 只，表面清洁、无裂痕；（ 2）包带缠绕紧密，端未需回缠一道；（ 3）扎线绑扎紧密，不松动。
制订依据（ 1）DL409 —1991 《电业安全工作规程》（电力线路部分）；（ 2）SD292 — 1988 《架空配电线路及设备运行规程》所需工具序号工具名称单位数量备注1钢卷尺把12安全标示牌块23围栏米304安全带付15脚扣付16安全帽顶37个人保安全线付18吊绳条19钢丝钳把110扳手把211毛巾块1所需材料序号材料名称材料规格单位数量备注1柱式绝缘子PS-15只12铝包带1cm m13绑扎线卷若干作业步骤序号作业程序质量要求及其监督检查危险点分析及控制措施1工作前准备（ 1）现场设置好围栏；1、安全作业卡未填写清楚（ 2）把工具摆放在防潮垫上；或未签发（ 3）把材料摆放在防潮垫上（铝包带从两端按现场要求认真填写，并由向里卷成小圈，绑扎线卷成小圈）。
有签发资格人员进行签发。
2汇报（ 1）向裁判汇报：报告，#号选手准备工作已完成，请许可工作。
（问清更换哪相3 4 5绝缘子）。
工具、材料检查（ 1）现场检查安全帽、绝缘鞋、纱手套、工2、安全帽未带入现场，人作服是否穿戴整齐；员对工作内容、安全事项不（ 2）对工具逐件进行检查，检查试验周期有清无到期，绝缘是否完好，机械是否灵活；未戴安全帽严禁进入现场，（ 3）对材料进行检查，绝缘子表面用毛巾擦对工作内容、安全事项还清干净并检查有无裂纹、破损；因重复进行交待（ 4）将检查后的工具材料放入工具包内；3、试验周期到期，绝缘工（绝缘子、铝包带、绑扎线、毛巾、个具破损人保安线）调换工具（ 5）汇报：工器具外观检查合格、材料齐全合格。

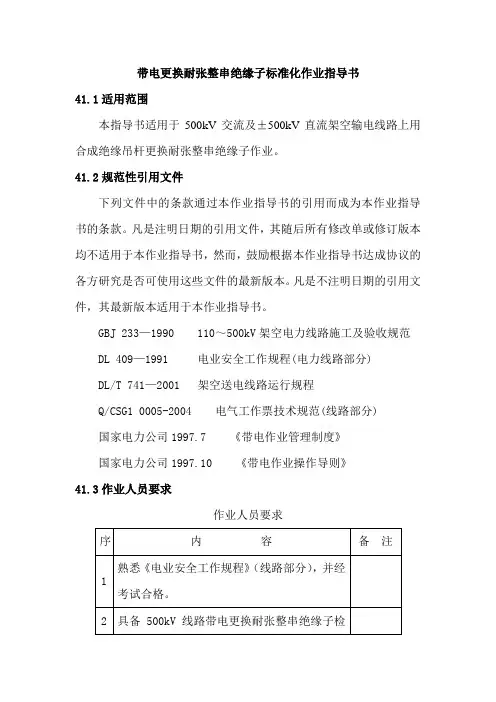

带电更换耐张整串绝缘子标准化作业指导书
带电更换耐张整串绝缘子标准化作业指导书41.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上用合成绝缘吊杆更换耐张整串绝缘子作业。
41.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》41.3作业人员要求作业人员要求序内容备注熟悉《电业安全工作规程》（线路部分），并经1考试合格。
2 具备500kV线路带电更换耐张整串绝缘子检修方面的技能。
3 作业人员通过职业技能鉴定，并取得带电作业人员培训合格证及登高架设作业特种作业操作证。
4 作业人员应精神状态良好，无妨碍工作病症。
5穿戴合格劳动保护服装，作业人员个人安全用具齐全。
41.4 作业人员组织作业人员组织序人员分工人数备注1 工作负责人 12 塔上作业人员 23 地面作业人员 441.5 工具材料工具材料序名称型号单位数量备注1 耐张前、后卡具21T 付 12 合成绝缘拉杆21T 套 13 防扭丝扛21T 套 14 绝缘软梯500kV 付 15 绝缘滑车0.5T 个 26 专用滑车3T（特制）个 17 滑车3T 个 38 屏蔽服500kV 套 29 机动绞磨（3T以上）台 110 U型扣（3T、1.5T）个各411 绝缘传递绳φ12×80-120m根 212 拔销器把 213 总牵引绳φ18×80米条 214 绳套φ18 、φ12 条 215 风速仪、温湿度仪台各116 防水帆布2×3 张 217 良好绝缘子片2818 绝缘长腰绳φ18×8米条 119 个人工具自备套 2注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定41.6 技术措施a) 绝缘子运至作业现场（塔下）后，应将绝缘子表面清擦干净，进行外观检查，陶瓷绝缘子要进行零值检测，对不合格的绝缘子不得使用。
110kV线路更换耐张绝缘子作业指导书
编号：Q/xxx 110kV xx线停电更换耐张塔双串绝缘子串作业指导书工作负责人： ____________作业日期年月日时至年月日时xx供电公司xxx1范围本指导书适用于黄石供电公司输电线路部110KV XX线停电更换耐张单串绝缘子的检修作业。
2引用文件GBJ 233-1990 110 〜500kV架空电力线路施工及验收规范DL/T 5092-1999 110-500KV 架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程（电力线路部分）DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3修前准备3.1施工组织3.2准备工作安排3.2人员要求V序号内1本周期体检合格，作业前精神状态良好2《安规》考试合格3具备更换绝缘子的操作技能及具备登高作业证书3.3工器具V序号名称1传递绳2导线保护绳容责任人备注型号/规格单位数量备注0 12 X 40m条1按作业小组配备0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排。
220kV线路带电更换耐张整串绝缘子作业指导书
220kV线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围:适用于220kV线路上带电更换耐张整串（单串）绝缘子。
引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。
GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2005 《110～500kV架空送电线路施工及验收规范》2、作业前准备1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。
塔上电工、等电位电工和地面电工相互配合，按程序组装好2.工具组装完毕检查无问题后，塔上电工收紧紧线丝杠，将绝缘子串的张力转移到绝缘上，要求两杆收力均匀相等，并调整好托瓶架1.检查前后端卡具、丝杠、紧线拉杆各受力部件无问题后，等电位电工拔掉弹簧销，使绝缘子串与二联板脱离。
输变电工程 更换耐张绝缘子作业指导书
输变电工程更换耐张绝缘子作业指导书【标题】：输变电工程更换耐张绝缘子作业指导书【摘要】：本文旨在提供一份详细的作业指导书，以指导输变电工程中更换耐张绝缘子的作业流程。
本指导书包括作业前的准备工作、作业过程中的注意事项和安全措施，以及作业后的清理和检查工作。
通过本指导书，施工人员可以准确、安全地进行耐张绝缘子的更换作业。
【正文】：一、作业前的准备工作1.确定作业范围和数量：根据现场实际情况，确定需要更换的耐张绝缘子的数量和位置。
2.编制作业计划：根据作业范围和数量，编制详细的作业计划，包括作业时间、人员配备、所需材料和工具等。
3.准备所需材料和工具：根据作业计划，准备好所需的耐张绝缘子、绝缘子串、导线、螺栓、螺母等材料，以及绝缘子更换所需的工具。
4.检查设备和工具：对所使用的设备和工具进行检查，确保其正常工作和完好无损。
5.制定安全措施：根据作业现场的特点和安全要求，制定相应的安全措施，包括施工人员的安全防护措施、作业区域的警示标识和隔离措施等。
6.组织培训和交流：组织相关人员进行作业流程和安全注意事项的培训，确保每位施工人员都理解并掌握相关知识。
二、作业过程中的注意事项和安全措施1.确保作业安全：在作业现场设置警示标识和隔离措施，确保作业区域的安全，防止他人误入作业区域。
2.穿戴合适的防护装备：施工人员必须穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、耐酸碱手套、防滑鞋等。
3.遵守作业规程：严格按照作业规程进行作业，不得擅自改变作业流程或操作方法。
4.正确使用工具和设备：使用工具和设备时，必须按照说明书和操作规程正确操作，禁止超负荷使用或乱用工具。
5.注意绝缘子的安装和固定：在更换绝缘子时，要注意正确安装绝缘子串，并使用合适的螺栓和螺母进行固定，确保绝缘子的稳固和可靠。
6.保持作业现场整洁：作业过程中，要及时清理作业现场产生的垃圾和杂物，保持作业现场整洁。
7.及时处理异常情况：如发现设备异常、工具损坏或其他安全隐患，应立即停止作业，并及时上报相关负责人进行处理。
220kV线路等电位法更换耐张单联整串绝缘子作业指导书
编号：
220kV 线等电位法更换耐张单联整串绝缘子作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
××供电公司
1适用范围
本作业指导书适用于220kV 线路塔相等电位法更换耐张单联整串串绝缘子作业。
2引用文件
GB 6568.1—2000 带电作业用屏蔽服装
GB／T 18037—2000 带电作业工具基本技术要求与设计导则
GB 13035—2003 带电作业用绝缘绳索
GB 13034—2003 带电作业用绝缘滑车
GB/T 14286—2002 带电作业工具设备术语
GB/T 2900.55—2002 电工术语带电作业
国家电网安监[2005]83号国家电网公司安全工作规程［电力线路部分］
DL／T 699—1999 带电作业用绝缘托瓶架通用技术条件
DL 779—2001 带电作业用绝缘绳索类工具
国家电力公司1997.7《带电作业管理制度》
国家电力公司1997.10《带电作业操作导则》
DL/T 741-2001 架空送电线路运行规程
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4 作业程序
4.1开工
4.2作业内容及标准
4.3竣工
4.4 验收总结
4.5 指导书执行情况评估。
110kV输电线路带电更换耐张整串绝缘子作业指导书
110kV输电线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围：适用于110kV线路带电更换耐张整串绝缘子。
2、引用文件国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。
GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索 GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》危险点预控现场作业指导书GB 50233—2015 《110～750kV架空送电线路施工及验收规范》3、作业前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4、业程序4.1开工4.2作业内容及标准1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。
220kV线路停电更换耐张绝缘子作业指导书
编号：220kV线路停电更换耐张绝缘子作业指导书编写：年月日审核：年月日批准：年月日作业负责人 :作业日期年月日时至年月日时1适用范围适用于 #####220kV输电线路 #耐张绝缘子更换。
2引用文件GBJ 233 —1990110~500kV 架空电力线路施工及验收规范DL 409—1991电业安全工作规程DL/T 741—2001架空送电线路运行规程Q/ZDY-1004.03-2002送电线路现场检修规程DL/T 5092 —1999110~500kV 架空送电线路设计规程另依据 220kV设计施工图。
3修前准备3.1 准备工作安排√序号内容标准责任人备注开工前确定作业项目、确定施工方案、勘察地形、熟悉《架空送电线路运行规程》 ,《送电1图纸线路现场检修规程》2开工前，明确作业内容、填写线路第一种工作票《架空送电线路运行规程》 ,《送电线路现场检修规程》《架空送电线路运行规程》《,送电3工器具准备线路现场检修规程》3.2 人员要求√序号内容责任人备注1作业前身体健康、精神状态良好具备必要的电气知识，本年度《安规》考试合格，有一定现场检修经验、熟悉《架空送电线2路运行规程》《送电线路现场检修规程》3掌握线路更换耐张绝缘子检修的方法和工艺规范要求。
4民工、临时工、实习人员参加施工必须经过安全教育，交代安全措施3.3 工器具√序号名称型号/规格单位数量备注1安全带双控条每人1条2安全帽个每人1个3验电器220kV 专用套每组2套4绝缘手套付每组2付5临时接地线220kV 专用组每组2组6短钢丝绳圈φ13条每组2条7短钢丝绳圈φ11条每塔1条8保护短钢丝绳φ13条每组1条9保安接地线条每组1组10双钩或手扳葫芦5T把每组2把11吊绳φ14*60m-100m条每组1条12吊绳φ12*30m条每组1条13合金滑轮 1.5T只每组2只14兆欧表台每组1台15对讲机对每组1对16笔记本、笔套每组1套17卷尺5m粒每组1个吊绳、脚踏绳18个人工具套每人1套等19个人保安工具套每人1套3.4 材料√序号名称型号 /规格单位数量备注普通瓷瓶： XP-100合成绝缘子1绝缘子防污型瓷瓶： XWP-100串1配均压环合成绝缘子或按设计要求2破布公斤13铝包带1x10公斤0.34弹簧插销M 母销、 R 母开口销备用5U 型挂环U-7备用3.5 危险点分析√序号内容1.攀登杆塔时由于脚钉松动或没有抓稳踏牢，会发生高空坠落2.安全带没有系在牢固构件上或没有系好安全带易发生高空坠落3.误登有电线路或线路有感应电压易发生触电4.杆上作业要防止掉工器具，工具器要用绳索传递，绳索要绑牢，杆下人员应离开重物下方。
110kV线路更换耐张绝缘子作业指导书
编号:Q/×××110kV××线停电更换耐塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1围本指导书适用于供电公司输电线路部110KV××线停电更换耐单串绝缘子的检修作业。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织3.2准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4作业程序4.1开工4.2作业容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1 对绝缘子的要求1 各种绝缘瓷件必需有厂家合格证明书，其电气与机械的各项性能应符合国家规定。
在使用前和检修中须进行下列检查，如有缺陷应进行处理。
1．各部尺寸符合要求装配合式；２．铁件与瓷件应结合紧密良好；３．新架设线路的各种绝缘瓷件表面应光滑，无裂纹，缺釉，气泡或烧坏的硬伤；4．运行中的绝缘瓷件允许硬伤程度如下：各种绝缘子的硬伤单处面积或多处面积不应超过５０mm 25.悬式瓷并的弹簧销子，簧力应合适，锌镀得良好,厚度应符合规定。
2 拆下轮换的绝缘瓷件，必须经过电气试验。
并取得合格后方可使用。
8.2编写说明工作任务：×× kV××线更换耐绝缘子串。
10kV架空线路停电更换耐张绝缘子作业指导书
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行，是配电日常检修的重要工作。
为规范停电更换耐张绝缘子现场作业，广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书，指导基层班组开展停电更换耐张绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV架空线路停电更换耐张绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4．4作业主要材料施工材料清单5 作业周期必要时进行。
带电更换耐张绝缘子作业指导书
第一章带电更换耐张绝缘子作业指导书4.1 适用范围本作业指导书适用于配电线路线路带电更换耐张绝缘子。
本作业指导书包含了带电作业工序、工艺质量记录卡。
4.2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
4.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）4.2.2《带电作业技术管理制度》（国家电网公司1997）4.2.3《带电作业操作导则》（国家电网公司1997）4.2.4《配电线路带电作业技术导则》GB/T 18857-20034.2.5《架空配电线路及设备运行规程》SD 292-884.3 天气及作业现场要求4.3.1带电作业工作应在良好天气下进行。
如遇雷、雨、雪、雾天气不得进行带电作业。
风力大于5级时，一般不宜进行带电作业。
4.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV下层导线的距离不得小于1.5米，杆高19米以内。
4.4 人员配置4.5 作业人员职责分工4.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；4.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、带电更换耐张绝缘子，根据作业需要指定工作斗位置。
4.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。
4.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。
4.6 主要工器具及材料4.7 作业程序、质量标准及安全注意事项56789104.8带电作业工序、工艺质量记录卡。
110kV线路更换耐张绝缘子作业指导书
编号:Q/×××110kV××线停电更换耐张塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部110KV××线停电更换耐张单串绝缘子的检修作业。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规范DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织3.2准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1 对绝缘子的要求1 各种绝缘瓷件必需有厂家合格证明书，其电气与机械的各项性能应符合国家规定。
在使用前和检修中须进行下列检查，如有缺陷应进行处理。
1．各部尺寸符合要求装配合式；２．铁件与瓷件应结合紧密良好；３．新架设线路的各种绝缘瓷件表面应光滑，无裂纹，缺釉，气泡或烧坏的硬伤；4．运行中的绝缘瓷件允许硬伤程度如下：各种绝缘子的硬伤单处面积或多处面积不应超过５０mm 25.悬式瓷并的弹簧销子，簧力应合适，锌镀得良好,厚度应符合规定。
2 拆下轮换的绝缘瓷件，必须经过电气试验。
并取得合格后方可使用。
8.2编写说明工作任务：××kV××线更换耐张绝缘子串。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
停电更换耐张绝缘子作业指导书
前言
为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。
根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。
本作业指导书对停电更换耐张绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换耐张绝缘子工作。
目次
1 范围 (1)
2 规范性引用文件 (1)
3 支持文件 (1)
4 术语和定义 (1)
5 安全及控制措施 (2)
6 作业准备 (5)
7 作业周期 (7)
8 工期定额 (8)
9 设备主要参数 (8)
10 作业流程 (8)
11 作业项目、工艺要求和质量标准 (9)
12 作业过程中可能出现的异常现象及对策 (12)
13 作业后的验收与交接 (12)
附录A更换耐张绝缘子记录表 (13)
1 范围
本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换耐张绝缘子工作。
2 规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）
DL/T 741—2001 架空送电线路运行规程
Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）
3 支持文件
绝缘子的合格证、出厂试验报告、安装说明等文件资料。
4 术语和定义
4.1 绝缘子insulator
用于支持或悬挂导线，并使导线与接地杆塔绝缘。
绝缘子必须有足够的电气绝缘强度和机械强度。
5 安全及控制措施
5.1 安全措施
5.1.1 严格执行《电业安全工作规程》、南方电网《电气工作票技术规范》的规定。
5.1.2 停电更换耐张绝缘子作业应办理线路第一种工作票（同杆塔架设部分线路停电时，应办理退出带电运行线路重合闸手续）。
5.1.3 所用的作业工器具必须满足相应的电压等级和使用荷载要求。
5.1.4 工作负责人必须由局安全监督部下发的“三种人”文件中所列人员来担任。
5.1.5 完成工作许可手续后，工作负责人必须向全体工作班成员宣读工作票及本作业指导书，向全体工作班成员交待现场安全措施、带电部位和其他注意事项，并明确责任分工。
5.1.6 进入作业现场必须正确佩戴安全帽、穿工作服、穿工作鞋，工作负责人及现场安全员佩戴相应袖章上岗。
高空作业人员应正确使用合格的双保险安全带。
5.1.7 工作结束后，工作负责人应亲自或指定专人检查作业杆塔上确无遗留物件后，方能下令拆除接地线。
5.1.8 本工作应在良好天气下进行，雷、雨、大风等恶劣天气不得进行。
5.2 危险点分析及控制措施
危险点及控制措施见表1
表1 危险点及控制措施
6 作业准备
6.1 工作人员的准备
6.1.1 工作负责人应具有“三种人”资质、熟悉人员技术水平及设备情况的人员担任，作业班组人员配置表见表2。
表2 作业班组人员配置表
6.1.2 具备必要的电气知识，熟悉《电业安全工作规程》（线路部分），并经考试合格；学会紧急救护法，特别要学会触电急救。
6.1.3 熟悉并能遵守电力生产和工作现场的有关安全管理规定。
6.1.4 掌握停电更换35kV~500kV交流架空输电线路耐张绝缘子作业检修技能，并熟悉本作业指导书。
6.1.5 作业人员精神状态良好，无妨碍工作病症。
6.1.6 穿着合格劳动保护服装，个人安全用具齐全。
6.2 资料的准备
6.2.1 停电作业前办好线路第一种工作票，准备好线路施工（检修）接地线使用登记管理表、执行工作票保证书、危险点控制措施卡及电力线路分组工作派工单。
6.2.2 本作业指导书。
6.2.3 记录好需更换绝缘子串型号、数量，杆塔编号、杆塔型式及所处污区等级。
见附录A。
6.2.4 待更换绝缘子串组装图。
6.2.5 新绝缘子串的合格证、出厂试验报告、安装说明等文件资料。
6.3 仪器及工具材料准备
表3 仪器及工具材料表
7 作业周期
根据线路巡视人员报告绝缘子缺陷而定。
8 工期定额
本项作业工作时间为：4～7小时/基。
9 设备主要参数
绝缘子串主要参数见附录A。
10 作业流程
图1 作业流程图
11 作业项目、工艺要求和质量标准
11.1 作业前准备
完成人员、资料、工具材料的准备工作后（详见“6 作业准备”），召开班前，向工作班成员交代工作任务，作业方法及安全技术措施，并做好记录。
11.2作业内容、工艺要求及质量标准
具体内容见表4 作业内容、工艺标准
11.3作业终结
具体内容见表5 作业终结
12 作业过程中可能出现的异常现象及对策
表6 作业中可能出现的主要异常现象及对策
13 作业后的验收与交接
工作结束后，工作负责人和工作成员在执行工作票保证书、危险点控制措施卡、电力线路分组工作派工单以及现场检修记录上签名确认。
并详细填写检修质量验收表（见附录A ）。
附录A 更换耐张绝缘子记录表
工作任务：
工作负责人：工作日期：年月日工作班成员：
新绝缘子串参数表
更换绝缘子记录表
检修质量验收表。
