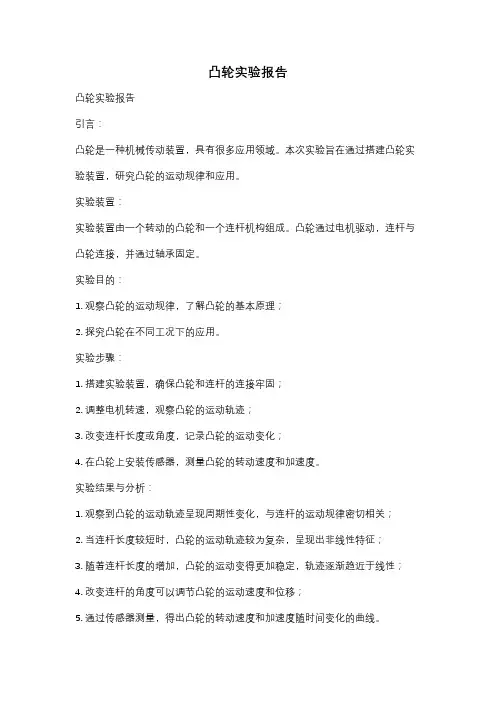

凸轮实验报告

凸轮实验报告凸轮实验报告引言：凸轮是一种机械传动装置，具有很多应用领域。

本次实验旨在通过搭建凸轮实验装置，研究凸轮的运动规律和应用。

实验装置：实验装置由一个转动的凸轮和一个连杆机构组成。

凸轮通过电机驱动，连杆与凸轮连接，并通过轴承固定。

实验目的：1. 观察凸轮的运动规律，了解凸轮的基本原理；2. 探究凸轮在不同工况下的应用。

实验步骤：1. 搭建实验装置，确保凸轮和连杆的连接牢固；2. 调整电机转速，观察凸轮的运动轨迹；3. 改变连杆长度或角度，记录凸轮的运动变化；4. 在凸轮上安装传感器，测量凸轮的转动速度和加速度。

实验结果与分析：1. 观察到凸轮的运动轨迹呈现周期性变化，与连杆的运动规律密切相关；2. 当连杆长度较短时，凸轮的运动轨迹较为复杂，呈现出非线性特征；3. 随着连杆长度的增加，凸轮的运动变得更加稳定，轨迹逐渐趋近于线性；4. 改变连杆的角度可以调节凸轮的运动速度和位移；5. 通过传感器测量，得出凸轮的转动速度和加速度随时间变化的曲线。

凸轮的应用：1. 凸轮在发动机中的应用：凸轮轴是发动机中控制气门开关的重要部件，通过凸轮的形状和运动规律，实现气门的开启和关闭；2. 凸轮在机械制造中的应用：凸轮可以用于控制机械装置的运动轨迹和速度，广泛应用于自动化生产线、纺织机械等领域；3. 凸轮在汽车制动系统中的应用：凸轮可以通过连杆机构实现刹车片的压紧和松开，从而实现汽车的制动功能；4. 凸轮在玩具制造中的应用：凸轮可以用于驱动玩具的运动，如飞机的螺旋桨、玩具车的轮子等。

结论：通过本次实验，我们深入了解了凸轮的运动规律和应用。

凸轮作为一种重要的机械传动装置，在各个领域都有广泛的应用。

通过调整凸轮的形状、连杆长度和角度，可以实现不同的运动轨迹和速度。

凸轮的研究和应用将进一步推动机械制造和自动化技术的发展。

机械原理大作业凸轮机构设计

机械原理大作业凸轮机构设计一、凸轮机构概述凸轮机构是一种常见的传动机构，它通过凸轮的旋转运动，带动相应零件做直线或曲线运动。

凸轮机构具有结构简单、运动平稳、传递力矩大等优点，在各种机械设备中得到广泛应用。

二、凸轮基本结构1. 凸轮凸轮是凸起的圆柱体，通常安装在主轴上。

其表面通常为圆弧形或其他曲线形状，以便实现所需的运动规律。

2. 跟随件跟随件是与凸轮配合的零件，它们通过接触面与凸轮相互作用，并沿着规定的路径做直线或曲线运动。

跟随件可以是滑块、滚子、摇臂等。

3. 连杆连杆连接跟随件和被驱动部件，将跟随件的运动转化为被驱动部件所需的运动。

连杆可以是直杆、摇杆等。

三、凸轮机构设计要点1. 几何参数设计设计时需要确定凸轮半径、角度和曲率半径等参数，这些参数的选择将直接影响凸轮机构的运动规律和性能。

2. 运动规律设计根据被驱动部件的运动要求，选择合适的凸轮曲线形状，以实现所需的运动规律。

3. 稳定性设计在设计凸轮机构时，需要考虑其稳定性。

例如，在高速旋转时，可能会发生跟随件脱离凸轮或者产生振动等问题，因此需要采取相应措施提高稳定性。

4. 材料和制造工艺设计在材料和制造工艺方面，需要考虑凸轮机构所承受的载荷和工作环境等因素，选择合适的材料和制造工艺。

四、几种常见凸轮机构及其应用1. 摇臂式凸轮机构摇臂式凸轮机构由摇臂、连杆和被驱动部件组成。

它通常用于实现直线运动或旋转运动，并且具有结构简单、运动平稳等优点。

摇臂式凸轮机构广泛应用于各种机械设备中，如发动机气门控制系统、纺织设备等。

2. 滑块式凸轮机构滑块式凸轮机构由凸轮、滑块、连杆和被驱动部件组成。

它通常用于实现直线运动，并且具有结构简单、运动平稳等优点。

滑块式凸轮机构广泛应用于各种机械设备中，如冲压设备、印刷设备等。

3. 滚子式凸轮机构滚子式凸轮机构由凸轮、滚子、连杆和被驱动部件组成。

它通常用于实现圆弧形运动，并且具有运动平稳、传递力矩大等优点。

滚子式凸轮机构广泛应用于各种机械设备中，如汽车发动机气门控制系统等。

凸轮连杆机构

A、B、C、D是复合铰链 ——计算在内
两个以上的构件共用同一转动轴线所组成的转动副称为复合铰链。
38
A、B、C、D处各有两个转动副。 pL =10
F=3n-2PL-PH =3×7–2×10–0 =1
39
(3-1)个铰链
1 2 4
3
（4-1）个铰链
m个构件在同一轴线上组成 m-1个转动副。
40
＝1
F＝3n－2PL－PH ＝3 4 －2 6 －0 ＝0 错
48
2 1 3
2
1
5
3
4
4 F＝3n－2PL－PH ＝3 3－2 4 － 0 ＝ 1 对 F＝3n－2PL－PH ＝3 4 －2 6 － 0 ＝ 0 错
49
机械设计基础 —— 平面连杆机构
3、机构中对运动不起作用的对称部分
52
自由度计算公式
F＝3n－2PL－PH
机构自由度＝ 3×活动构件数－(2×低副数+1×高副数) 几种特殊结构的处理: 1、局部自由度 2、复合铰链 3、虚约束 —排除 —计算在内
—排除
53
机构的自由度与确定运动条件
计算机构自由度应注意的事项（续）
小结 ◆ 复合铰链
存在于转动副处正确处理方法：复合铰链处有m个构件则有(m-1)个转动副
9
凸轮副
齿轮副
t
t
10
空间运动副
螺旋副圆柱副球面副
11
3.运动链和机构
机构: 是由构件通过运动副连接而成的。例如四杆机构。
运动链: 两个以上的构件以运动副连接而成的系统。原动件：按给定运动规律独立运动的构件从动件：其余的活动构件机架：固定不动的构件 2

机械原理第二版课后答案

机械原理第二版课后答案第一章结构分析作业1.2 解：F = 3n－2PL－PH = 3×3－2×4－1= 0该机构不能运动，修改方案如下图：1.2 解：（a）F = 3n－2PL－PH = 3×4－2×5－1= 1 A点为复合铰链。

（b）F = 3n－2PL－PH = 3×5－2×6－2= 1B、E两点为局部自由度, F、C两点各有一处为虚约束。

（c）F = 3n－2PL－PH = 3×5－2×7－0= 1 FIJKLM为虚约束。

1.3 解：F = 3n－2PL－PH = 3×7－2×10－0= 11）以构件2为原动件，则结构由8－7、6－5、4－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图a)。

2）以构件4为原动件，则结构由8－7、6－5、2－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图b)。

3）以构件8为原动件，则结构由2－3－4－5一个Ⅲ级杆组和6－7一个Ⅱ级杆组组成，故机构为Ⅲ级机构(图c)。

(a) (b) (c)第二章运动分析作业2.1 解：机构的瞬心如图所示。

2.2 解：取作机构位置mmmm l /5=μ图如下图所示。

1.求D 点的速度V D13P D V V =而 25241314==P P AE V V E D ，所以 s mm V V E D /14425241502524=⨯==2. 求ω1s rad l V AE E /25.11201501===ω3. 求ω2因 98382412141212==P P P P ωω ，所以s rad /46.0983825.1983812=⨯==ωω4. 求C 点的速度V Csmm C P V l C /2.10154446.0242=⨯⨯=⨯⨯=μω2.3 解：取作机构位置mmmm l /1=μ图如下图a 所示。

1. 求B2点的速度V B2V B2 =ω1×L AB =10×30= 300 mm/s 2.求B3点的速度V B3V B3 ＝ V B2 ＋ V B3B2 大小？ ω1×L AB ？方向 ⊥BC ⊥AB ∥BC取作速度多边mms mm v /10=μ形如下图b 所示，由图量得：mmpb 223= ，所以smm pb V v B /270102733=⨯=⨯=μ由图a 量得：BC=123 mm , 则mmBC l l BC 1231123=⨯=⨯=μ3. 求D 点和E 点的速度V D 、V E利用速度影像在速度多边形，过p 点作⊥CE ，过b 3点作⊥BE ，得到e 点；过e 点作⊥pb 3，得到d 点 , 由图量得：mmpd 15=，mmpe 17=，所以smm pd V v D /1501015=⨯=⨯=μ ，smm pe V v E /1701017=⨯=⨯=μ；smm b b V v B B /17010173223=⨯=⨯=μ4. 求ω3srad l V BC B /2.212327033===ω5. 求nB a 222212/30003010s mm l a ABn B =⨯=⨯=ω6. 求3B aa B3 ＝ a B3n ＋ a B3t ＝ a B2 ＋ aB3B2k ＋ aB3B2τ大小 ω32LBC ？ ω12LAB 2ω3VB3B2 ？方向 B →C ⊥BC B →A ⊥BC ∥BC 22233/5951232.2s mm l a BCn B =⨯=⨯=ω223323/11882702.222s mm V a B B k B B =⨯⨯=⨯=ω取作速度多边mms mm a 2/50=μ形如上图c 所示，由图量得：mmb 23'3=π ，mmb n 20'33=,所以233/11505023's mm b a a B =⨯=⨯=μπ2333/10005020's mm b n a at B =⨯=⨯=μ7. 求3α233/13.81231000s rad l a BC tB ===α8. 求D 点和E 点的加速度aD 、a E利用加速度影像在加速度多边形，作e b 3'π∆∽CBE ∆, 即BE eb CEeCBb 33''==ππ，得到e 点；过e 点作⊥3'b π，得到d 点 , 由图量得：mm e 16=π，mmd 13=π，所以2/6505013s mm d a a D =⨯=⨯=μπ ，2/8005016s mm e a a E =⨯=⨯=μπ 。

凸轮机构的工作原理

凸轮机构的工作原理
凸轮机构是一种常见的工程机械传动装置，它通过凸轮和连杆来实现转动运动的转化。

其工作原理如下：
1. 凸轮：凸轮是一个带有不规则曲线轮廓的轴，通常是圆柱体。

它的轮廓曲线根据需要进行设计，可以是圆弧、椭圆或其他形状。

凸轮的作用是带动连杆完成特定的运动。

2. 连杆：连杆是一个与凸轮相连的刚性杆件，它可以是直杆、摇杆、活塞杆等形式。

连杆的一端与凸轮相连，另一端则连接着被驱动的零件，如活塞、摇臂等。

3. 转动运动转化：当凸轮不断旋转时，凸轮轮廓上的凸点会使连杆发生相应的运动。

这是由于凸轮轮廓的不规则性，使得连杆在转动过程中受到不同大小和方向的力，从而引起连杆的运动。

4. 应用：凸轮机构在多种机械系统中被广泛应用，如汽车发动机、工业机械、制造业自动化等。

它的工作原理简单可靠，能够实现复杂的运动要求，起到了重要的传动和控制作用。

总之，凸轮机构通过凸轮和连杆的配合来实现传动和控制功能，具有可靠性高、准确性好等优点，是工程领域中常见的机械传动装置之一。

项目三凸轮机构习题

项目三凸轮机构一．判断题（认为正确的，在括号内画√,反之画Ｘ）1．由于凸轮机构是高副机构，所以与连杆机构相比，更适用于重载场合。

（）2．凸轮机构工作中，从动件的运动规律和凸轮转向无关。

（）3．凸轮机构的工作过程中按工作要求可不含远停程或近停程。

（）4．凸轮机构采用等加速等减速运动规律时，所引起的冲击为刚性冲击。

（）5．滚子从动件盘形凸轮的基圆半径是指凸轮理论轮廓上的最小向径。

（）6．同一凸轮与不同端部形式的从动件组合运动时，从动件的运动规律不变。

（）7．当滚子从动件盘形凸轮的理论廓线处外凸时，则无论滚子半径取何值，都可以保证其工作轮廓为光滑曲线。

（）8．凸轮机构的压力角越大，机构的传力性能越差。

（）9．对同一凸轮轮廓，其压力角的大小会因从动件端部形状的改变而改变。

（）10．当凸轮机构的压力角增大到一定值时，就会产生自锁现象。

（）11.在凸轮机构中，凸轮作主动件。

（）12.凸轮机构广泛用于机械自动控制。

（）13移动凸轮相对机架作直线往复移动。

（）14.在一些机器中，要求机构实现某种特殊的或复杂的运动规律，常采用凸轮机构。

（）15.根据实际需要，凸轮机构可以任意拟定从动件飞的运动规律。

（）16.凸轮机构中，从动作难于实现预定的运动规律。

（）17.凸轮机构中，所谓从动件作等速运动规律是指从动件上升时的速度和下降时的速度必定相等。

（）18.凸轮机构中，从动件作等速运动规律的原因是凸轮作等速转动。

（）19.凸轮机构中，从动件作等加速等减速运动规律，是指从动件上升时作等加速运动，而下降时作等减速运动。

（）20.凸轮机构产生的柔性冲击，不会对机器产生破坏。

（）21.凸轮机构中从动件的运动规律可按要求任意拟定。

（）22.凸轮机构的滚子半径越大，实际轮廓越小，则机构越小而轻，所以我们希望滚子半径尽量大。

（）23. 凸轮机构的压力角越小，则其动力特性越差，自锁可能性越大。

（）24.等速运动规律运动中存在柔性冲击。

（）25.凸轮的基圆半径越大，压力角越大。

生活中运用凸轮机构的例子

生活中运用凸轮机构的例子凸轮机构是一种利用凸轮运动实现动力转换的装置，被广泛应用于生活中的各种场景。

以下是一些常见的生活中运用凸轮机构的例子：1.汽车发动机：汽车的发动机中使用了凸轮机构来控制汽缸的进气和排气过程。

凸轮通过凸轮轴驱动，控制气门的开闭，实现气缸中混合气的进出。

凸轮机构的运用使发动机能够高效地进行燃烧和动力输出。

2.洗衣机搅拌装置：在洗衣机中，搅拌装置通常通过凸轮机构来完成。

凸轮通过驱动电机的转动，使得洗衣桶内的衣物得到充分搅拌，提高洗涤效果。

3.手动缝纫机：手动缝纫机中也运用了凸轮机构。

缝纫机通过驱动轴上的凸轮，实现针杆的上下运动，从而使得针线逐针地贯穿织物，完成缝纫作业。

4.锁具：一些高级的锁具中也使用了凸轮机构。

凸轮的设计使得钥匙在正确插入后，凸轮与锁芯的齿轮形成匹配，进而可以顺利开启锁。

5.车钥匙：现代汽车的遥控钥匙中，通常有一个小型凸轮机构。

当按下按钮时，凸轮的运动会触发芯片，使其发送信号给车辆，实现远程开锁等功能。

6.矿山机械：在煤矿等地下工作场景中，常会使用凸轮机构来驱动提升机、输送机以及破碎机等设备的工作。

凸轮的旋转运动通过连杆来驱动相应机械部件，帮助完成矿山的开采和运输工作。

7.邮件分拣机：在邮件分拣中心，凸轮机构也广泛运用。

凸轮通过机械运动，将邮件按照不同的规则和范围进行分拣和归类，提高邮件处理效率。

8.噪音玩具：一些玩具中会使用凸轮机构来制造声音效果。

凸轮通过旋转时的布条和其他物体的摩擦，产生不同的声音，增加玩具的趣味性。

9.机器人手臂：机器人的手臂通常也运用了凸轮机构。

凸轮通过运动带动连杆的运动，从而使机器人手臂实现精确的抓取和定位功能。

10.雷达系统：在雷达系统中，凸轮机构能够实现收发天线的定位和转动。

凸轮机构可以控制天线的角度和方向，从而准确地接收和发送信号，帮助雷达系统实现目标探测和跟踪。

通过以上例子可以看出，凸轮机构在生活中被广泛运用。

它以其结构简单、运动灵活等特点，提高了各种装置的效率和功能，为我们的生活和工作提供了极大的便利。

生活中运用凸轮机构的例子

生活中运用凸轮机构的例子
凸轮机构是一种简单而有效的机械运动转换装置，它由凸轮和摆动件（如连杆）组成。

在生活中，我们经常可以看到使用凸轮机构的例子。

1. 汽车发动机
汽车发动机是一个复杂的凸轮机构系统。

凸轮轴通过凸轮的凸起来驱动汽缸内的凸轮滑块，从而控制气门的开启和关闭，实现进气、压缩、爆发和排气四个冲程。

这是汽车发动机能够正常工作的重要机构之一。

2. 厨房搅拌机
厨房搅拌机中也使用了凸轮机构，它由电机、凸轮轴和摆臂组成。

电机驱动凸轮轴旋转，摆臂随之摆动，使搅拌机的刀片转动，实现均匀的搅拌效果。

3. 矿物分离设备
在矿物分离设备中，也常常使用凸轮机构。

例如，浮选机中的凸轮机构可以控制气泡的喷射时间和喷射强度，从而实现对矿物的有效分离。

4. 长城保卫战中的投石机
在中国古代战争中，投石机是一种常用的攻城工具。

其中，较为著名的是明代的“筑城保卫战”中使用的巨型投石机。

这种投石机就是利用凸轮机构将能量传递到投石臂上，从而实现弹射石块的目的。

总之，凸轮机构在生活中的应用非常广泛，它为我们的生活带来
了便利和舒适。

凸轮连杆机构应用实例

凸轮连杆机构应用实例
凸轮连杆机构是一种工程机械中常用的机构，它可以将旋转运动转化为直线运动，具有结构简单、传动效率高等优点，以下是几个凸轮连杆机构的应用实例。

1. 发动机凸轮轴
发动机凸轮轴是一种广泛应用凸轮连杆机构的机械，它通过凸轮轴上的凸轮与曲柄连杆机构配合，将旋转运动转化为活塞上下往复运动，从而实现引擎的内燃作用。

凸轮轴不仅能够控制进气和排气的阀门开关，还可以控制进气和点火的时机等方面，使得发动机的工作更加精准和高效。

2. 印刷机凸轮机构
印刷机是一种凸轮连杆机构广泛应用的机器，它通过凸轮机构控制印版的上下运动，从而实现印刷。

在印刷机凸轮机构中，凸轮轴作为动力源，通过凸轮的转动驱动曲柄连杆机构，进而带动印版的上下往复运动，使得油墨能够均匀地印刷到纸张上。

3. 压缩机凸轮机构
压缩机凸轮机构是一种将旋转运动转化为直线运动的机构，它通过凸轮轴上的凸
轮与连杆机构配合，将旋转运动转化为往复运动，从而实现气体的压缩。

压缩机凸轮机构在工业生产中广泛应用，如空气压缩机、冷藏压缩机、汽车发动机中的压缩器等，其准确的运动控制能够保证产品的稳定性和可靠性。

以上是凸轮连杆机构的应用实例，它们在工程机械中发挥着重要的作用，提高了机械的效率和精度，同时也促进了工业生产的发展。

(整理)项目三凸轮机构习题

项目三凸轮机构一．判断题（认为正确的，在括号内画√,反之画Ｘ）1．由于凸轮机构是高副机构，所以与连杆机构相比，更适用于重载场合。

（）2．凸轮机构工作中，从动件的运动规律和凸轮转向无关。

（）3．凸轮机构的工作过程中按工作要求可不含远停程或近停程。

（）4．凸轮机构采用等加速等减速运动规律时，所引起的冲击为刚性冲击。

（）5．滚子从动件盘形凸轮的基圆半径是指凸轮理论轮廓上的最小向径。

（）6．同一凸轮与不同端部形式的从动件组合运动时，从动件的运动规律不变。

（）7．当滚子从动件盘形凸轮的理论廓线处外凸时，则无论滚子半径取何值，都可以保证其工作轮廓为光滑曲线。

（）8．凸轮机构的压力角越大，机构的传力性能越差。

（）9．对同一凸轮轮廓，其压力角的大小会因从动件端部形状的改变而改变。

（）10．当凸轮机构的压力角增大到一定值时，就会产生自锁现象。

（）11.在凸轮机构中，凸轮作主动件。

（）12.凸轮机构广泛用于机械自动控制。

（）13移动凸轮相对机架作直线往复移动。

（）14.在一些机器中，要求机构实现某种特殊的或复杂的运动规律，常采用凸轮机构。

（）15.根据实际需要，凸轮机构可以任意拟定从动件飞的运动规律。

（）16.凸轮机构中，从动作难于实现预定的运动规律。

（）17.凸轮机构中，所谓从动件作等速运动规律是指从动件上升时的速度和下降时的速度必定相等。

（）18.凸轮机构中，从动件作等速运动规律的原因是凸轮作等速转动。

（）19.凸轮机构中，从动件作等加速等减速运动规律，是指从动件上升时作等加速运动，而下降时作等减速运动。

（）20.凸轮机构产生的柔性冲击，不会对机器产生破坏。

（）21.凸轮机构中从动件的运动规律可按要求任意拟定。

（）22.凸轮机构的滚子半径越大，实际轮廓越小，则机构越小而轻，所以我们希望滚子半径尽量大。

（）23. 凸轮机构的压力角越小，则其动力特性越差，自锁可能性越大。

（）24.等速运动规律运动中存在柔性冲击。

（）25.凸轮的基圆半径越大，压力角越大。
