脚手架稳定性计算
脚手架稳定性计算
脚手架稳定性计算摘要：脚手架是建筑工人用来在高处工作的临时结构，但其稳定性是一个关键问题。
脚手架的倒塌会导致严重的伤亡和财产损失。
因此，对于脚手架的稳定性进行计算和评估至关重要。
本文将介绍脚手架稳定性计算的方法和相关的安全措施，以确保工人的安全和施工的顺利进行。
1. 引言脚手架是建筑工地上常见的一种临时结构，它提供了工人在高处施工和进行其他任务时所需的支撑和平台。
然而，由于工人在脚手架上的活动等原因，脚手架的稳定性成为一个至关重要的问题。
脚手架的倒塌可能导致严重的事故和伤亡，因此需要对其稳定性进行计算和评估。
2. 脚手架稳定性计算的基本原理脚手架的稳定性计算可以通过建立力的平衡方程来实现。
脚手架承受的力主要包括自重、负荷和风力等。
在计算稳定性时，需要考虑以下因素：- 脚手架的结构类型和材料- 脚手架的高度和宽度- 脚手架上的负荷和工人的活动- 风速和其他环境因素3. 脚手架稳定性计算的步骤脚手架稳定性计算的具体步骤如下：3.1 确定脚手架的结构类型和材料，包括杆件和连接件的强度等参数。
3.2 按照设计要求确定脚手架的高度和宽度。
3.3 确定脚手架上的负荷，包括自重、工人和材料的负荷等。
3.4 根据脚手架的结构和负荷情况，计算脚手架的稳定性。
3.5 如果脚手架的稳定性不符合安全要求，需要采取相应的措施来增加脚手架的稳定性，例如加固杆件和加装风撑等。
4. 脚手架稳定性计算的安全措施为了确保脚手架的稳定性和工人的安全，以下安全措施应当采取：4.1 使用符合标准和规范要求的脚手架材料和连接件。
4.2 按照标准和规范要求进行脚手架的搭建和拆除工作。
4.3 在脚手架上设置安全栏杆，以防止工人意外坠落。
4.4 定期检查和维护脚手架，修复或更换受损的部件。
4.5 遵守工人在脚手架上的行为规范，包括限制负荷、防止超负荷作业等。
5. 结论脚手架的稳定性计算是确保建筑工人安全的关键步骤。
通过建立力的平衡方程和考虑各种因素，可以计算和评估脚手架的稳定性。
脚手架稳定性计算
脚手架稳定性计算脚手架稳定性计算一、引言脚手架在建筑工程中扮演着重要的角色，稳定性是脚手架设计中的一个关键问题。
本旨在提供一个详细的脚手架稳定性计算模板，以供参考和实际应用。
二、脚手架设计参数在进行脚手架稳定性计算之前，需要确定以下设计参数：1. 脚手架类型：确定所使用的脚手架类型，如悬挑脚手架、支撑脚手架等。
2. 脚手架高度：测量脚手架的总高度，从地面到最高平台的高度。
3. 脚手架荷载：计算脚手架承受的荷载，包括自重、人员负荷、材料负荷等。
4. 基础条件：评估脚手架的基础条件，包括地基承载力、基础稳定性等。
三、脚手架稳定性计算方法脚手架稳定性计算可采用以下方法之一：1. 静力弹性法：基于静力平衡和弹性理论进行计算，得出脚手架各节点的受力情况。
2. 有限元法：利用有限元分析软件，建立脚手架的有限元模型，通过求解得出各节点的位移和应力。
3. 经验法：基于实际工程经验和规范要求，通过经验公式和指标来评估脚手架的稳定性。
四、脚手架稳定性计算步骤脚手架稳定性计算可按以下步骤进行：1. 确定脚手架的几何形状和荷载情况。
2. 编制脚手架的节点受力平衡方程。
3. 求解并计算各节点的受力情况。
4. 分析脚手架各节点的位移和应力，评估其稳定性。
5. 根据计算结果，进行必要的安全措施和调整设计。
五、脚手架稳定性计算案例分析通过一个具体的脚手架稳定性计算案例，详细介绍计算步骤和方法，以及结果的评估和分析。
六、脚手架稳定性计算的注意事项在进行脚手架稳定性计算时，需要注意以下几点：1. 准确测量和确定脚手架的设计参数。
2. 选择适当的计算方法和模型。
3. 严格按照规范要求进行计算。
4. 考虑脚手架在施工过程中的变化和调整。
七、附件本所涉及的附件如下：1. 脚手架设计图纸2. 脚手架荷载计算表3. 脚手架稳定性计算结果八、法律名词及注释本所涉及的法律名词及其注释如下：1. 建筑法规：指国家或地方政府颁布的与建筑工程相关的法律法规。
脚手架稳定性计算

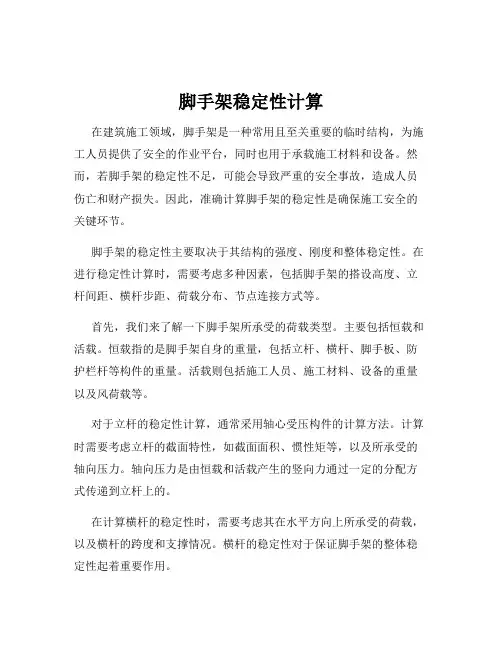

脚手架稳定性计算在建筑施工领域，脚手架是一种常用且至关重要的临时结构，为施工人员提供了安全的作业平台，同时也用于承载施工材料和设备。
然而，若脚手架的稳定性不足，可能会导致严重的安全事故，造成人员伤亡和财产损失。
因此，准确计算脚手架的稳定性是确保施工安全的关键环节。
脚手架的稳定性主要取决于其结构的强度、刚度和整体稳定性。
在进行稳定性计算时，需要考虑多种因素，包括脚手架的搭设高度、立杆间距、横杆步距、荷载分布、节点连接方式等。
首先，我们来了解一下脚手架所承受的荷载类型。
主要包括恒载和活载。
恒载指的是脚手架自身的重量，包括立杆、横杆、脚手板、防护栏杆等构件的重量。
活载则包括施工人员、施工材料、设备的重量以及风荷载等。
对于立杆的稳定性计算，通常采用轴心受压构件的计算方法。
计算时需要考虑立杆的截面特性，如截面面积、惯性矩等，以及所承受的轴向压力。
轴向压力是由恒载和活载产生的竖向力通过一定的分配方式传递到立杆上的。
在计算横杆的稳定性时，需要考虑其在水平方向上所承受的荷载，以及横杆的跨度和支撑情况。
横杆的稳定性对于保证脚手架的整体稳定性起着重要作用。
节点连接的可靠性也是影响脚手架稳定性的关键因素。
常见的节点连接方式有扣件连接、焊接和螺栓连接等。
在计算中，需要根据实际的连接方式和连接强度来评估节点的承载能力。
风荷载对脚手架的稳定性影响不容忽视。
风荷载的大小取决于当地的基本风压、脚手架的挡风系数以及搭设高度等因素。
在强风地区或高层建筑施工中，风荷载可能成为导致脚手架失稳的主要因素。
接下来，我们通过一个具体的例子来看看脚手架稳定性的计算过程。
假设我们有一个高度为 20 米的双排脚手架，立杆间距为 15 米，横杆步距为 18 米。
恒载标准值为 03kN/m²，活载标准值为 2kN/m²，基本风压为 05kN/m²。
首先计算恒载和活载产生的轴向压力。
恒载产生的轴向压力：N1＝ 01248×20 ＝ 2496kN。
脚手架稳定性验算
附件:脚手架受力验算1、参数信息(1)脚手架参数本计算书按照脚手架搭设高度拟定为20米来计算；搭设尺寸为：立杆的纵距为2.438米，立杆的横距为1.268米，大横杆和横撑(以下称小横杆)的步距为0.495 米;采用的钢管类型为①48x3.25;横杆与立杆连接方式为双扣件：取扣件抗滑承载为系数为0.80;(2)活荷载参数施工均布活荷标准值：1.500kN/ m3;脚手架用途：施工行走脚手架；同时施工层数：2层。
(3)风荷载参数本工程地处四川盆地南部，基本风压取0.2kN/m2;风荷载高度变化系数U z为1.86，风荷载体型系数U s为0.65;脚手架计算中考虑风荷载作用。
(4)静荷载参数每米立杆承受的结构自重标准值(kN/m2): 0.1126;脚手板自重标准值(kN/m3) : 0.500;安全设施与安全网(kN/m3) : 0.005;脚手板类别：5分板；每米脚手架钢管自重标准值3.84kg。
2、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001 )第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
(1)均布荷载值计算大横杆的自重标准值P 0.0384kN / m静荷载的计算值q 1.2x0.0384 1.2x0.25 0.3461kN/mq 1 q 1（2） 抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下：2 2 M 1max 0 .08q 1l0.10qd跨中最大弯矩为 M 2max 0.08x0.3461 0.10x1.05 x120.1327kN m支座最大弯矩计算公式如下：2 2 M 2max0.10q* — 0.117q 1l 支座最大弯矩为 M 2max 0.10x0.3461 0.117x1.05 x 12 0.1575kN m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：0.1575 106 /5080 31.004kN / mm 2大横杆的计算强度小于205.0N/mm 2，满足要求。
脚手架的计算公式
脚手架的计算公式脚手架是建筑工程中常用的搭建临时支架结构的工具，它的计算公式涉及到许多因素，包括安全系数、荷载、材料强度等。
下面是一个详细的脚手架计算公式的解释，帮助您了解其原理和应用。
1.荷载计算脚手架的荷载计算是为了确定支架结构所能承受的最大负荷。
这个负荷可以分为静荷载和动荷载。
-静荷载：包括脚手架本身的重量、工人和材料的质量以及外部环境对脚手架的压力等。
-动荷载：包括风力、地震力和其它外部影响力。
2.结构稳定性计算脚手架的稳定性是指其在受到荷载作用时，能否保持结构的平衡和稳定。
稳定性计算需要考虑以下几个因素：-脚手架杆件和铰接构件的材料强度和刚度；-脚手架杆件之间的连接方式和稳定性；-脚手架支撑与地面之间的摩擦力。
3.材料选择与强度计算脚手架的材料通常包括钢材、木材和铝合金等。
这些材料具有不同的强度和刚度特点，根据脚手架的具体要求选择合适的材料。
强度计算需要考虑以下几个因素：-脚手架材料的抗拉强度和抗压强度；-脚手架杆件的截面形状和尺寸；-杆件连接处的强度和刚度。
4.安全系数计算-荷载的不确定性；-材料强度和杆件的变形特性；-结构稳定性的影响因素。
5.脚手架的稳定性计算脚手架稳定性的计算是为了确定其抗倾覆、抗滚动和抗平移的能力。
这个计算需要考虑以下几个因素：-脚手架支撑杆件与地面之间的接触点；-杆件的长度、截面形状和尺寸；-接触点的稳定性和摩擦力；-荷载的大小和分布情况。
以上是脚手架计算公式的基本原理和应用。
在实际的工程中，可以根据具体条件和要求进行相应的调整和优化。
最重要的是，脚手架的计算和设计需要遵循相关的国家标准和规范，确保其安全可靠。
脚手架强度稳定计算

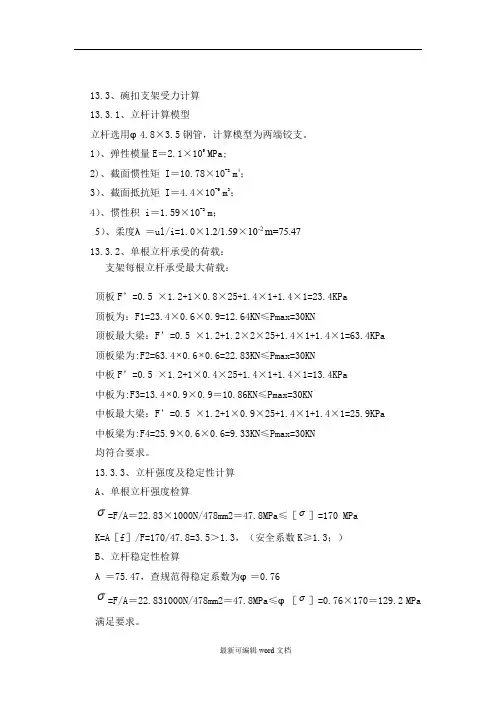

13.3、碗扣支架受力计算13.3.1、立杆计算模型立杆选用φ4.8×3.5钢管，计算模型为两端铰支。
1）、弹性模量E＝2.1×105 MPa;2)、截面惯性矩 I＝10.78×10-8 m4；3）、截面抵抗矩 I＝4.4×10-6 m3；4）、惯性积 i＝1.59×10-2 m；5）、柔度λ＝ul/i=1.0×1.2/1.59×10-2 m=75.4713.3.2、单根立杆承受的荷载：支架每根立杆承受最大荷载：顶板F’=0.5 ×1.2+1×0.8×25+1.4×1+1.4×1=23.4KPa顶板为：F1=23.4×0.6×0.9=12.64KN≤Pmax=30KN顶板最大梁：F’=0.5 ×1.2+1.2×2×25+1.4×1+1.4×1=63.4KPa顶板梁为:F2=63.4⨯0.6⨯0.6=22.83KN≤Pmax=30KN中板F’=0.5 ×1.2+1×0.4×25+1.4×1+1.4×1=13.4KPa中板为:F3=13.4⨯0.9×0.9＝10.86KN≤Pmax=30KN中板最大梁：F’=0.5 ×1.2+1×0.9×25+1.4×1+1.4×1=25.9KPa中板梁为:F4=25.9×0.6×0.6=9.33KN≤Pmax=30KN均符合要求。
13.3.3、立杆强度及稳定性计算A、单根立杆强度检算σ=F/A＝22.83×1000N/478mm2＝47.8MPa≤［σ］=170 MPaK=A［f］/F=170/47.8=3.5＞1.3，（安全系数K≥1.3；）B、立杆稳定性检算λ＝75.47，查规范得稳定系数为φ＝0.76σ=F/A＝22.831000N/478mm2＝47.8MPa≤φ［σ］=0.76×170＝129.2 MPa 满足要求。
满堂脚手架稳定计算公式
满堂脚手架稳定计算公式
脚手架是建筑施工中常用的临时工具，用于搭设工人、材料和设备的
临时工作平台。
脚手架的稳定性是非常重要的，需要进行计算和设计，以
确保施工过程中的安全。
下面是满堂脚手架稳定计算的公式（使用Excel）：
1.工作平台面积计算公式：
工作平台面积=平台长度x平台宽度
2.悬挑脚手架支撑点计算公式：
支撑点数目=平台长度/支撑间距-1
3.脚手架荷载计算公式：
脚手架荷载=（平台面积x载荷系数1）+（支撑点数目x载荷系数2）载荷系数1：根据脚手架使用情况选择合适的值，一般为0.3-
0.6kN/m²
载荷系数2：根据支撑点的类型和间距选择合适的值，一般为1-4kN
4.脚手架竖向稳定计算公式：
脚手架竖向力=公用竖向附加力+竖直荷载
公用竖向附加力：根据施工实际情况选择合适的值，一般为2kN
竖直荷载：根据脚手架的荷载计算结果确定
5.脚手架水平稳定计算公式：
脚手架水平力=公用水平附加力+横向施工力
公用水平附加力：根据施工实际情况选择合适的值，一般为2kN
横向施工力：根据脚手架的荷载计算结果确定
6.横档折算长度计算公式：
横档折算长度=横档长度+支局间距x（支局数-1）
横档长度：根据实际脚手架设计确定
7.横向荷载计算公式：
横向荷载=横档折算长度x荷载系数
荷载系数：根据横向施工力计算结果和脚手架类型选择合适的值，一般为1-2kN/m
以上是满堂脚手架稳定计算的一般公式，具体的计算需要根据实际工程情况和设计要求进行调整和细化。
在Excel中可以使用这些公式进行快速计算和调整，以确保脚手架的稳定性和安全性。
脚手架受力计算及稳定性验算
脚手架受力计算及稳定性验算一、荷载计算可调立杆承受荷载分为恒载和活载，活载主要为风载及施工中产生的动载，由于风载和施工动载影响很小，计算中不予考虑。
恒载：Gk=Gk1+Gk2Gk1─混凝土自重，混凝土比重ρ=3000Kg/m3，考虑最不利情况下混凝土自重主要有框架梁、框架柱及钢筋重量，其中钢筋考虑2400kg。
Gk2─脚手架自重，可调支撑钢管Φ48×3.5，自重3.84kg/m，扣件取1.32kg/个。
Gk1=（0.5×1.0×6.6+0.5×1.0×7）×3000+2400=22800kgGk2=（2.5×6+3.5×6）×3.84+18×1.32=162kg则Gk=Gk1+Gk2=22800+162=22962kg单根立杆承受荷载Gk=22962÷6=3827kg（38.27kN）二、可调支撑杆支座承载力及地基承载力验算1、可调支撑杆底座验算N≤Rb，其中Rb取40 kN。
N=38.27 kN<Rb=40 kN，满足要求。
2、可调支撑杆的地基承载力验算N/Ad≤K*f kAd—可调支撑底面积，取0.01m2。
k—混凝土面，取1.0。
f k—地基承载力标准值。
根据试验取40Mpa。
N/Ad=38.27/0.01=3.83×103kN/m2<40Mpa三、可调支撑杆稳定性验算N/ψA≤fψ—轴心受压构件稳定系数。
λ—长细比，λ=L0/ⅰ。
f—钢材抗压强度设计值，取205N/mm2。
L0=kμh，其中k取1.155，μ取1.05，h取0.35。
则L0=1.155×1.05×0.35=0.42。
经查表得ⅰ=1.58cm，ψ=0.97。
截面面积A=4.89cm2。
N/ψA=38.27/（0.927×4.89×10-4）=84×103kN<205×103kN，满足要求。
满堂红脚手架稳定性检算
满堂红脚手架稳定性检算满堂红脚手架稳定性检算一、脚手架横杆、立杆设置ZDK143+153.3 1-10m框构桥顶板厚0.9m ，净高6.5m ，顶模支撑架采用Φ48×3.5钢管满堂脚手架，按照间距90×90㎝，步距90㎝，以框构底板作为下托支撑面。
脚手架首层立杆采用不同的长度交错布置，底层纵、横杆作为扫地杆距地面高度应小于350mm 。
立杆上端包括调螺杆伸出水平杆的长度不得大于0.7m 。
二、脚手架横杆、立杆荷载检算1、荷载大小①施工人员、机具、材料荷载：p1 =2.5kN/m2②混凝土冲击及振捣混凝土时产生的荷载：p2 =2.5kN/m2③框架顶板钢筋混凝土自重荷载：p3 =25*0.9=22.5KN/m2④ 模板、支架自重荷载：p4 =1.5kN/m22、检算纵、横杆间距均为90cm ，步距90cm 。
则框构底每一根立杆受立如下：① 施工人员、机具、材料荷载：NQ1 =p1 A =2.5×0.9×0.9=2.03kN② 混凝土冲击及振捣混凝土时产生的荷载：NQ2 = p2 A =2.5×0.9×0.9=2.03kN③ 主体钢筋混凝土自重荷载：NG1 = p3 A =22.5×0.9×0.9=18.23kN④ 模板、支架自重荷载：NG2 = p4 A =1.5×0.9×0.9=1.22kN按规范进行荷载组合有：N = (NQ1 + NQ2 )×1.4 +( NG1 + NG2)×1.2= (2.03 + 2.03) ×1.4 + (18.23 + 1.22) ×1.2 = 29.02kN框构顶板底处满堂支架单根立杆承受压力大小为：29.02kN该钢管为Φ48×3.5mm 钢管，A=489mm2d 2+d 12482+412=44钢管回转半径：i ==15.8 mm⑤ 按强度验算：σ=N =29020=59.35KPa＜205KPa ，符合要求。
模板脚手架立杆稳定计算
立杆的稳定性计算公式:σ =N/(φA)≤[f]
其中 N ---- 立杆的轴心压力设计值(kN) ；
φ---- 轴心受压立杆的稳定系数,由长细比 lo/i 查表得到；
i ---- 计算立杆的截面回转半径(cm) ：i = 1.59 cm；
A ---- 立杆净截面面积(cm2)：A = 4.24 cm2；
W ---- 立杆净截面模量(抵抗矩)(cm3)：W=4.49 cm3；
σ------钢管立杆最大应力计算值 (N/mm2)；
[f]---- 钢管立杆抗压强度设计值：[f] =205 N/mm2；
L
---- 计算长度 (m)；
l
= h+2a = 1.5+0.4×2 =2.3m；
a -- 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.4 m；
l
/i = 2300 / 15.9 =144.65 ；
由长细比 Lo/i的结果查《冷弯薄壁型钢结构技术规程》得到轴心受压立杆的稳定系数φ= 0.332 ；见表A1.1-1
如果考虑到高支撑架的安全因素，建议按下式计算,本工程为4m，
l 0 = k
1
k
2
(h+2a)= 1.167×1.0×(1.5+0.4×2) = 2.6 m；
k
1
-- 计算长度附加系数按照表1取值1.167；
k
2
-- 计算长度附加系数，h+2a = 2.3 按照表2取值1.0 ；
L
o
/i =2.6×103/15.9 = 169.81；。
脚手架稳定性计算
脚手架稳定性计算1、本工程脚手架布置示意图本工程脚手架使用的材料为：钢管：φ48×3.5mm，标准节长 6.0m，材质Q235-A级钢。
2、脚手架各层的荷载计算：（1）操作层荷载计算脚手架上操作层附加荷载为2700N/m2,考虑动力系数1.2，超载系数2，脚手架自身重力为300N/m2，则操作层附加荷载W1为：W1=2×1.2×（2700+300）=7200 N/m2（2）非操作层荷载计算钢管理论重力为38.4N/m,扣件受力按10N/个计算,剪刀撑长度近似按对角支撑的长度计算:L=（5.42+1.1142）0.5=5.5m每跨脚手架面积s=1.114×1=1.114m2非操作层荷载W2为：W2=[（5.4×2+1.114×2+1+5.5×2）×38.4×1.3+10×12]/1.114=1229N/m2式中1.3为考虑钢管实际长度的系数。
3、立杆荷载计算钢管截面积=πD2×[1-（d/D）2]/4=π×482×[1-（41/48）2]/4=489.3mm2钢管惯性半径：i=D×[1+（d/D）2]0.5/4= 48mm×[1+（41/48）2]0.5/4=15.78mm λ=ul/i=0.77×1800mm/15.78mm=87.83欧拉临界应力:σ=π2E/λ2=π2×2.1×105/87.832=269MPaη=0.3/（100i）2=0.3/（100×0.01578）2=0.12N=An{[fy+(η+1)σ]/2-[([fy+(η+1)σ]/2)2-fyσ]0.5}（查建筑施工计算手册） =489.3/2×{[170+(0.12+1)×269]/2-[([170+(0.12+1)×269]/2)2-170×269]0.5}=33300N=33.3KN4、脚手架可安装高度计算假设操作层为二层，安装层数按下式计算：S×[2W1+nw2]=33.3KN式中S为每根立杆受荷面积,S=1.114/2=0.557m2n=（33300-2×7200×0.557）/（1229×0.557）=36层计算安装高度：h=1.8×36=64.8m安全系数：K=1+h/a（查建筑施工计算手册）（式中a为常数，取值200）=1+64.8m/200=1.324实际可安装高度：H=55.8m/1.324=42.1m＞Hmax(墩)=26m故此脚手架布局合理，稳定可靠，可以用于施工。
脚手架立杆的稳定性计算方法
脚手架立杆的稳定性计算方法不考虑风荷载时，立杆的稳定性计算公式为：立杆的轴向压力设计值：N = 14.512 kN；计算立杆的截面回转半径：i = 1.58 cm；计算长度附加系数参照《扣件式规范》表5.3.3得：k = 1.155 ；当验算杆件长细比时，取块1.0；计算长度系数参照《扣件式规范》表5.3.3得：μ = 1.5 ；计算长度 ,由公式 lo = k×μ×h 确定：l= 3.118 m；长细比 Lo/i = 197 ；轴心受压立杆的稳定系数φ,由长细比 lo/i 的计算结果查表得到：φ= 0.186 ；立杆净截面面积： A = 4.89 cm2；立杆净截面模量(抵抗矩) ：W = 5.08 cm3；钢管立杆抗压强度设计值：[f] =205 N/mm2；σ = 14512/(0.186×489)=184.01 N/mm2；立杆稳定性计算σ = 184.01 N/mm2小于立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！考虑风荷载时,立杆的稳定性计算公式立杆的轴心压力设计值：N = 13.776 kN；计算立杆的截面回转半径：i = 1.58 cm；计算长度附加系数参照《扣件式规范》表5.3.3得： k = 1.155 ；计算长度系数参照《扣件式规范》表5.3.3得：μ = 1.5 ；计算长度 ,由公式 l0 = kuh 确定：l= 3.118 m；长细比: L/i = 197 ；轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到：φ=0.186立杆净截面面积： A = 4.89 cm2；立杆净截面模量(抵抗矩) ：W = 5.08 cm3；钢管立杆抗压强度设计值：[f] =205 N/mm2；σ = 13776/(0.186×489)+117504.23/5080 = 191.26 N/mm2；立杆稳定性计算σ = 191.26N/mm2小于立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！。
脚手架的抗倾覆验算及稳定性计算
脚手架的抗倾覆验算与稳定性计算［摘要］当模板支架、施工用操作架等脚手架不设连墙杆时，必须首先对脚手架进行抗倾覆验算，然后才是强度、刚度和稳定性计算。
而现行的国家标准中没有倾覆验算和稳定性验算内容。
根据国家有关标准导出了脚手架倾覆验算公式，并有2个算例辅以说明。
最后指出脚手架高宽比与脚手架的倾覆有关，与脚手架稳定性承载能力无关。
［关键词］脚手架;倾覆;稳定性;验算结构设计中，“倾覆”与“稳定”这两个含义是不相同的，设计时都应考虑。
《建筑结构可靠度设计统一标准》gb50068-2001第 3.0.2条第一款规定承载能力极限状态包括：“①整个结构或结构的—部分作为刚体失去平衡（如倾覆等）……o④结构或结构构件丧失稳定（如压屈等）”。
可见它们同属于承载能力极限状态，但应分别考虑。
《建筑结构设计术语和符号标准》gb/t 50083-97,对“倾覆” 和“稳定”分别作岀了定义，并称“倾覆验算”和“稳定计算”。
《建筑地基基础设计规X》gb50007-2002,关于地基稳定性计算就是防止地基整体（刚体）滑动的计算。
《砌体结构设计规X》 gb50003-2001对悬挑梁及雨篷的倾覆验算都有专门规定。
施工现场的起重机械在起吊重物时也要做倾覆验算。
对于脚手架，由于浮搁在地基上，更应该做倾覆验算。
《建筑施工扣件式钢管脚手架安全技术规X》jgjl30-2001及《建筑施工门式钢管脚手架安全技术规X》jgjl 28-2000中都没有倾覆验算的内容，这是因为这两本规X规定的脚手架都设置了“连墙杆”，倾覆力矩由墙体抵抗，因此就免去了倾覆验算。
如果不设连墙杆，则脚手架的倾覆验算在这两本规X中就成为不可缺少的内容了。
所以，对于模板支架、施工用的操作架等无连墙杆的脚手架，首先应保证脚手架不倾覆而进行倾覆验算，然后才是强度、刚度和稳定性计算。
如果需要，还可进行正常使用极限状态计算。
1脚手架的倾覆验算1」通用的验算公式推导无连墙杆的脚手架，作为一个刚体应按如下表达式进行倾覆验算：(1)式中:Ygl、cgl、gl k分别为起有利作用的永久荷载的分项系数、效应系数、荷载标准值;Yg2、cg2、g2k分别为起不利作用的永久荷载的荷载分项系数、效应系数、荷载标准值；cql、ql k 分别为第一个可变荷载的荷载效应系数、荷载标准值；cqi、qik分别为第i个可变荷载的荷载效应系数、荷载标准值;屮ci为第i个可变荷载的组合值系数。
满堂脚手架计算公式
满堂脚手架计算公式1. 引言在建筑行业中，满堂脚手架是常用的一种搭建工具。
在进行脚手架搭建时，需要预先计算各种参数，以保证脚手架的稳定性和安全性。
本文将介绍满堂脚手架的计算公式，帮助读者理解和使用满堂脚手架。
2. 满堂脚手架简介满堂脚手架是指用于支撑建筑物内部结构（如屋顶、楼板等）或进行室内装修工作的一种临时搭建平台。
它由脚手架立杆、水平杆、竖向杆、横向杆、立杆夹等组成，通过连接和固定，形成一个稳定的工作平台。
满堂脚手架的搭建需要按照一定的规范和计算公式进行，以确保搭建的安全性。
3. 满堂脚手架计算公式3.1 承重能力计算满堂脚手架的承重能力是指脚手架所能承受的最大负荷。
在进行搭建时，需要根据脚手架的设计要求和使用需求，计算出满堂脚手架的承重能力。
满堂脚手架的承重能力计算公式为：Q = Q1 + Q2其中， - Q为满堂脚手架的承重能力； - Q1为满堂脚手架的自重； - Q2为满堂脚手架的工作负荷。
3.2 满堂脚手架自重计算满堂脚手架的自重是指脚手架本身的重量。
可以通过测量各部件的重量，累加得到满堂脚手架的自重。
满堂脚手架的自重计算公式为：Q1 = G1 + G2 + G3 + ...其中， - Q1为满堂脚手架的自重； - G1, G2, G3等为满堂脚手架各部件的重量。
3.3 满堂脚手架工作负荷计算满堂脚手架的工作负荷是指脚手架上所放置的人员、工具和材料等物品的总重量。
需要根据实际情况和使用需求，计算满堂脚手架的工作负荷。
满堂脚手架的工作负荷计算公式为：Q2 = W1 + W2 + W3 + ...其中， - Q2为满堂脚手架的工作负荷； - W1, W2, W3等为满堂脚手架上各物品的重量。
3.4 满堂脚手架稳定性计算满堂脚手架的稳定性是指脚手架在使用过程中，不会发生倾斜、摇晃或倒塌等危险情况。
为了保证满堂脚手架的稳定性，需要根据脚手架的高度、支撑方式和地基条件等因素进行计算。
满堂脚手架的稳定性计算公式为：P = P1 + P2 + P3 + ...其中， - P为满堂脚手架的抗倾斜力； - P1, P2, P3等为满堂脚手架各支撑杆的抗倾斜力。
