船舶电气设备安装工艺规范
船舶电气设备安装工艺
目录Contents第一章概述Chapter 1 General1.主要内容Main contents2.适用范围Application3.引用标准Refer standards第二章技术内容Chapter 2 technology1. 设备的配套Check item before installation2. 设备安装的基本工艺要求General requirement for equipment installation3.各类电气设备安装的具体规定Detail requirement for followed units3.1电机Electric motor3.2主配电板和应急配电板MSB & ESB3.3控制设备及分配电设备Control panel & distribution box3.4蓄电池Battery3.5舱室照明灯具Cabinet lighting fixtures3.6照明附具Lighting appurtenance3.7日用电器Fan & heater3.8船内通讯,信号设备Internal communication equipment4. 设备安装前的准备工作Preparation before installation5. 设备安装的基本形式Basic form6. 设备及电缆的接地Earthing of equipment & cable7. 设备的进线Cable entrance8.设备的接线Wire connection第三章闭杯闪点小于60 ℃的油船电气设备安装工艺Cheaper 3 Additional technology for equipment installation on oil tanker which the flash point less than 60℃1. 一般要求general2. 危险区域或处所的化分及其电气设备的安装Dangerous area division & equipment installation3. 扩大危险区域或处所的划分及其电气设备的安装Widen dangerous area division & equipment installation4. 其它处所电气设备及附加要求Additional requirement for other space5.防爆电气设备的基本要求Basic requirement for ex-proof equipment6. 防爆电气设备的安装Installation requirement of ex-proof equipment第一章概述Chapter 1 General1. 主要内容Main contents本工艺对入级钢质船舶的：1.电气设备的安装提出了安装工艺、接地、进出线等的具体要求和规定。
船舶电气设备和电缆接地工艺规范
船舶电气设备和电缆接地工艺规范目次前言 (Ⅱ)1范围 (1)2术语和定义 (1)3接地施工前的准备工作 (1)4接地施工人员 (1)5接地工艺基本要求 (2)6接地操作要领 (3)6.1电气设备接地 (3)6.2电缆接地 (7)7检验 (10)图1电气设备及电缆的接地系统 (2)图2电气设备底脚接地 (5)图3专用接地导体接地 (5)图4电气设备装在非导电材料上的接地 (6)图5电气设备装在木垫上的接地 (6)图6用专用接地填料函接地 (7)图7用电缆金属编织护套编成辫子接地 (8)图8控制（启动）箱电缆用电缆金属编织护套编成辫子接地 (8)图9控制（启动）箱电缆用金属夹箍接地 (9)图10配电控制柜的电缆接地 (9)表1电气设备保护接地的专用接地导体的截面积选择 (4)表2电缆接地导体截面积的选择前言本规范是企业标准Q/SWS46-003-2002《船舶电气设备和电缆接地工艺》的修订本。
本规范与Q/SWS46-003-2002相比主要变化如下：——增加了“接地施工前的准备工作”、“接地施工人员”及“检验”三个章节的内容。
——对标准结构进行了调整本规范代替Q/SWS46-003-2002《船舶电气设备和电缆接地工艺》。
本规范发布时，Q/SWS46-003-2002《船舶电气设备和电缆接地工艺》同时作废。
本规范由上海外高桥造船有限公司提出。
本规范由设计部归口。
本规范起草部门：总装部设计部本规范主要起草（编制）：程增乔马向阳标检：朱莉萍审核：贾金华本标准由总工程师南大庆批准。
本规范于2003年4月首次修订。
1范围本规范规定了一般钢质船舶电气设备和电缆的接地工艺的术语和定义、施工前的准备工作、接地施工人员、接地工艺基本要求、接地操作要领和检验等。
本规范适用于公司新建或修理船舶电气设备、电缆的接地作业，不包括具有特殊要求的导航、观通设备接地工作。
2术语和定义2.1接地种类（按功能分为三种）2.1.1保护接地将电气设备的金属外壳与船体的连接，消除由于漏电或感应造成外壳带电，保护人体安全。
船舶无线电设备安装工艺规范
船舶无线电设备安装工艺规范1范围本规范规定了航海船舶无线电通信和海上遇险呼叫设备（包括中/高频无线电装置、甚射频无线电话、航行气象告警接收机，即NA VTEX接收机、卫星通讯设备等）的安装施工前准备、人员、工艺要求、工艺过程和检验。
本规范适用于各类船舶无线电设备的安装，但不包括有特殊要求的船舶。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
Q/SWS46-001-2007 船舶电缆敷设工艺规范Q/SWS46-002-2007 船舶电气设备安装工艺规范Q/SWS46-003-2007 船舶电气设备和电缆保护接地工艺规范3施工前准备3.1 技术资料施工前，首先仔细阅读无线电设备的相关电气系统图、布置图、接线图和安装图。
3.2 物资材料施工前，了解无线电系统设备的到货情况，设备均应有出厂合格证。
掌握设备支架底座的到货情况，及时领取上船安装。
3.3 施工工具施工前，应准备好螺丝刀、万用表、活络扳手、接地线、套管、锡箔纸、接地块等。
4 人员施工人员安装前应进行专业知识和安全知识的应知、应会培训，并应有工作经验的船舶电工才能上岗操作。
5工艺要求5.1 无线电设备安装完毕，外观应完好无损。
5.2 无线电设备安装位置应符合布置图要求。
5.3 电缆敷设5.3.1 无线电设备的电缆敷设应符合Q/SWS46-001-2007《船舶电缆敷设工艺规范》的规定。
5.3.2 无线电的射频电缆一般应与电力和照明电缆分开敷设，与无线电无关的电缆和管系不得经过无线电室。
5.3.3 无线电设备的天线随机电缆引入端敷设时，应保留一定余量，便于维修。
5.4 设备安装5.4.1 无线电设备的安装应符合Q/SWS46-002-2007《船舶电气设备安装工艺规范》的规定。

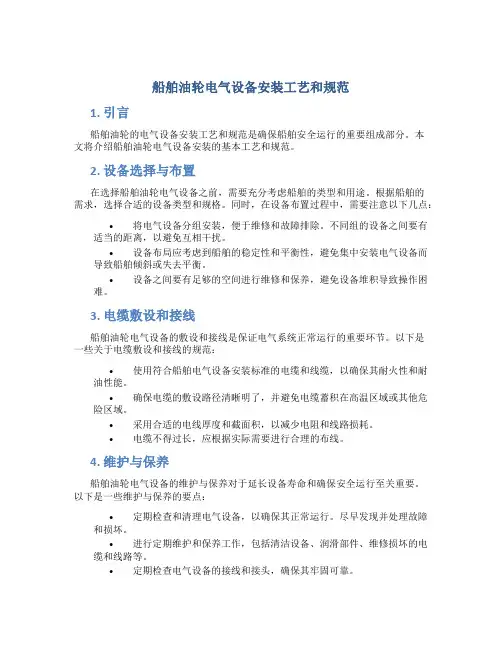

船舶油轮电气设备安装工艺和规范
船舶油轮电气设备安装工艺和规范1. 引言船舶油轮的电气设备安装工艺和规范是确保船舶安全运行的重要组成部分。
本文将介绍船舶油轮电气设备安装的基本工艺和规范。
2. 设备选择与布置在选择船舶油轮电气设备之前，需要充分考虑船舶的类型和用途。
根据船舶的需求，选择合适的设备类型和规格。
同时，在设备布置过程中，需要注意以下几点：•将电气设备分组安装，便于维修和故障排除。
不同组的设备之间要有适当的距离，以避免互相干扰。
•设备布局应考虑到船舶的稳定性和平衡性，避免集中安装电气设备而导致船舶倾斜或失去平衡。
•设备之间要有足够的空间进行维修和保养，避免设备堆积导致操作困难。
3. 电缆敷设和接线船舶油轮电气设备的敷设和接线是保证电气系统正常运行的重要环节。
以下是一些关于电缆敷设和接线的规范：•使用符合船舶电气设备安装标准的电缆和线缆，以确保其耐火性和耐油性能。
•确保电缆的敷设路径清晰明了，并避免电缆蓄积在高温区域或其他危险区域。
•采用合适的电线厚度和截面积，以减少电阻和线路损耗。
•电缆不得过长，应根据实际需要进行合理的布线。
4. 维护与保养船舶油轮电气设备的维护与保养对于延长设备寿命和确保安全运行至关重要。
以下是一些维护与保养的要点：•定期检查和清理电气设备，以确保其正常运行。
尽早发现并处理故障和损坏。
•进行定期维护和保养工作，包括清洁设备、润滑部件、维修损坏的电缆和线路等。
•定期检查电气设备的接线和接头，确保其牢固可靠。
5. 安全措施与标识为了确保船舶油轮电气设备的安全运行，以下是一些常用的安全措施和标识：•使用符合船舶电气安全标准的设备和材料，确保其防腐、防爆等功能。
•安装并定期检查漏电保护器，以防止漏电导致的事故。
•在电气设备附近设置标识牌，标明高压区域和禁止非专业人员接近。
6. 结论船舶油轮电气设备安装工艺和规范对保证船舶的安全运行至关重要。
在设备选择、布置、敷设和接线、维护与保养以及安全措施方面需要严格按照相关规范和标准进行操作。
船舶电气设备安装工艺探讨
蓄 电池 应 安装 在专 用舱 室 或箱 、
柜 内 。 不 得 安 装 在 居 室 内 ，便 于 检
再 烧 电焊 。铜 片用 ５ Ｏ毫 米 的 ，尽 量
４ Ｃ ， 中国水运 ２ １ ・ ６ １ － ０２１
缩短接 地线长度 。 电 缆 铠 装 和 绝 缘 皮 剪 切 处 用 绝 缘 胶 带 包 ，在 机 箱 的 接 人 口用 专 用 的 电
螺 母 、接 地 点 及 接 地 端 子 上 涂 抹 防 触 电 密 封 剂 ； （ ） 天 线 安 装 管 不 使 用 ３ 支 架 ， 而 采 用 焊 接 地 方 法 ； （ ） 将 ４ 同轴 电 缆 头 用 绝 缘 胶 布 缠 绕 一 周 ； （ ） Ｉ ＭＡ Ａ — 的 天 线 同轴 电缆 不 ５ Ｎ ＳＴＣ
有 足 够 宽 的 通 道 ， 前 面 宽 度 至 少 为 ０８米 ， 后 面 的 宽 度 至 少 为 ０６米 ； ． ．
图 交 底 会 ，然 后 自 己 制定 出 恰 如 其 分
的施工方 案 ；选择经培 训考试合格 的
人 员 上 岗 操 作 ；依 据 图 纸 做 好 各 种 用 料 的准 备及统 计 报供 应科及 时 购买 ； 预 置 电 缆 槽 架 、底 座 、地 角 等 。
备规 范的规定 。
性 和 可 靠 性 将 直 接 影 响 船 舶 的 经 济 指
电气 设 备 不 应 贴 近 油 舱 （ 柜 ） 油 、
标 、技术指标和生 命力 ，而 来自工工艺 的 好 坏 又 直 接 决 定 着 电气 设 备 将 来 运 行 的 可 靠 性 。 此 外 ，水 上 航 行 遇 到 大 风 浪 的 冲击 ，电 气 设 备 要 受 到 很 大 的 震 动 ，对 电 气 设 备 本 身 除 了要 有 防 震 的 要 求 外 ， 对 于 安 装 质 量 要 求 要 牢 固 、可 靠 。 因 此 既 能 适 应 船 厂 的 生 产
船舶电气设备安装的原则(
船舶电气设备安装的原则一、船舶电气设备安装的基本要求1、船上所有电气设备必须按设计图纸及工艺又件中所规定的型号、规格、数量进行安装，代用设备必须征得设计、技术部门、船东代表的同意，方可上船安装，安装的设备必须有合格证或入库验收标志；2、设备的安装，应考虑安全及便于使用、维修，安装场所压有足够的照明，通风良好；3、设备的安装，不应破坏舱壁或甲板原有的防护性能及强度。
在水密的仓壁、甲板和甲板室外围壁上不应该钻孔的螺丝紧固电气设备；4、设备不应安装在上层连续甲板以下的船壳板上；5、电瓶间、油漆间、弹药仓除该处必须有的防爆型设备外，不应再安装其它电气设备；6、电气设备不应贴近油舱、油柜或双层底，储油舱等外壁表面而安装。
若必须安装时，则设备与此类舱壁表面之间，至少应有50mm的距离，工作时能生高温的电气设备则绝对禁止；7、设备的安装均应可拆卸的，其紧固及联系应牢靠，并有防止振动而松脱的装置；8、电气设备填料函应尽量向下安装，对于必须向上或水平安装者，应使堵塞填料高出填料孔平面，防止积水；9、电气设备在仓壁上安装时，其下缘离甲板高度不应低于3 00mm，以免溅入水渍污垢或受机械损伤；10、除电压不超过24V，且对无线电收信机不产生干扰的设备及具有双重绝缘的设备外，其他电气设备的金属外壳或开启式设备的金属骨架应作可靠接地；11、电气设备应设备永久性的标志铭牌，进入设备的电缆芯线的接线端头，应设有清晰而耐久的与设备接线柱及原理线路相符合的标志。
二、船舶旋转电机安装的基本要求1、除停泊用或低速推进下工作的电机如所有电机的安装，其转轴应与船舶艉线平行；2、电机的安装部位应留有便于测量转速向碳刷架的空间；3、机组应有公共的底座；4、电机的联轴器及皮带或链转动部分，必须装有可拆的护罩；5、电机接线盒处，必须留有电缆gf入接线及测量所必须的空间；6、安装在有花铁板部位的电扎应使其机座露出花铁板；7、电机安装时，其转轴与被拖机械的转轴中心线要对齐；8、电机安装必须牢固，机体与底座应有良好的电气联接。
船舶电气设备安装原则工艺标准
3.1.3、临时拆除在搬运及吊装时易于损坏及可能影响准确度的电气器材，如配电板仪表、玻璃灯泡等，并作好标记，以便设备装妥后装复。
3.1.4、设备安装的施工，应在船体火工校正结束后进行。
3.1.5、较重的设备，可预先做好底脚的安装样板，以方便焊接定位。
2.7.3、潮湿和有关爆炸危险的处所，其照明开关应能切断所有绝缘极。
2.7.4、暗式照明开关的安装，其板柄方向应一致，板柄向上为“接通”，板柄向下为“断开”。
2.7.5、非防水插座的安装位置应避免设在窗口下方。防水插座及开关插座的安装，其插口不应向上，并尽量避免向左。
2.7.6、不同电源种类（交、直流）及电压等级的插座，应采用不同结构的插座，并且应有标明电源种类及电压等级的明显面板的标记。
目录
1设备安装的基本工艺要求……………………………………………..2
2各类电气设备安装的附加要求
2.1电机……………………………………………………………………..2
2.2主配电板及应急配电板………………………………………………..3
2.3控制设备及分配电设备………………………………………………..3
2.8.4、壁式自动电话及指挥电话的安装高度，一般为距地面1.4m,台式自动电话的接线盒，一般安装在台子的右侧，并须避开舷窗的漏水斗，安装高度约距台面150mm，并应与台灯、台扇插座高度一致。
2.8.5、舱室内喇叭箱的安装高度，一般应为距地面1.9m。
2.8.6、室外安装的指挥电话、扩音遥控站或有线对讲分机，一般应安装在防水式的金属箱内。
3.3.1、设备支架的选择应保证足够的强度。
3.3.2、设备支架或基座的焊接应保证牢靠。当设备装在支架上进行焊接时，应注意设备外壳，特别是尼龙材料的外壳不被电焊所灼伤。
船舶电气设备和电缆接地工艺规范
船舶电气设备和电缆接地工艺规范船舶电气设备和电缆接地工艺规范船舶电气设备是船舶运输中不可或缺的设备。
它们的安全性和稳定性将直接影响到整个船舶系统的正常运行和人员的生命安全。
因此，船舶电气设备和电缆接地工艺规范非常重要。
一、船舶电气设备的安全规范1. 设备选型：船舶电气设备的选型应按照船舶设计方案和规格书中的技术要求进行。
设备的选型应考虑当前船舶的环境条件，适应船舶运输的特点，以及为未来的更新和维护留下足够的空间。
2. 设备的正确安装：电气设备应当按照安全标准和规范进行正确安装。
每一台电气设备在安装前都必须经过专业的验收，以确保设备满足要求，不会对使用者造成危险。
3. 设备的维护：在日常使用中，船舶电气设备一定要经常进行保养和维护。
设备不得故意损坏，不得炸毁、淋水、踩压。
维修必须由专业人员进行，严重的问题必须立即报告上级，进行专业维修。
4. 设备应该符合相关安全标准：船舶电气设备必须符合所在国的相关安全标准和规格，危险电气设备的使用应该通过规训，且在使用中要格外小心。
二、电缆接地工艺规范电缆接地是保证船舶电气安全的重要步骤。
如果电缆没有正确接地，就可能会产生漏电现象，从而对船员的生命安全构成威胁。
下面是一些电缆接地的规范：1. 电缆接地应符合国家和行业工艺规定：根据不同国家和地区的规定，电缆接地的方法和标准不同，同时船舶所处环境也会有很大的差异，因此要根据船舶所处环境、国家和地区的规定，选择合适的电缆接地方法和标准。
2. 规范的接地方法和标准：在接地时，必须按照规范的接地方法和标准进行操作，特别是在电缆屏蔽层接地时必须严格按照标准接地，因为电缆屏蔽层接地不好会产生电气干扰。
3. 系统的接地电阻控制：在接地时，要控制好接地电阻，并保持接地电阻不变，控制接地电阻有利于保持船舶电气设备的安全。
4. 漏电保护和监测：电缆接地完成后，需要对电缆和接地线路进行漏电测试，测试结果符合规范要求后才能组装线路和设备。
船舶油轮电气设备安装工艺和规范
船舶油轮电气设备安装工艺和规范1. 设备选型：根据船舶油轮的用途和航行条件，选择符合相关标准和规范的电气设备，确保其安全可靠、适用性强。
2. 安装位置：根据船舶的结构和布局，合理确定电气设备的安装位置，确保设备不受恶劣气候和海况的影响，同时方便维护和操作。
3. 电缆敷设：电缆在船舶油轮上的敷设要符合相关规范和标准，包括防火、防水、防腐蚀等要求。
同时，应根据电缆的用途和功率确定合适的截面和材质。
4. 接地保护：船舶油轮上的电气设备必须进行良好的接地保护，确保人员和设备的安全。
接地系统的设计和安装要符合相关规范和标准，保证其可靠性和有效性。
5. 防爆要求：船舶油轮上的部分区域可能存在易燃易爆的危险，因此需要对相关电气设备进行防爆设计和安装，确保在这些区域内的电气设备不会引发火灾或爆炸。
6. 系统联锁与保护：船舶油轮上的电气设备通常会组成各种系统，例如动力系统、照明系统、航行系统等。
这些系统之间需要进行联锁设置，确保工作的安全和可靠。
同时，还需要对设备进行相应的过载、短路、接地保护等。
总的来说，船舶油轮电气设备安装工艺和规范十分重要，其安全性和可靠性直接关系到船舶的正常运行和人员的生命财产安全。
因此，在进行电气设备安装时，必须严格按照相关规范和标准进行设置和施工，确保设备的安全性和可靠性。
船舶油轮的电气设备安装是一项极为重要的工程，对于船舶的正常运行、人员的生命安全以及环境的保护都具有重要意义。
电气设备安装不仅需严格按照相关规范和标准进行，还需要充分考虑船舶自身特点和航行环境，确保设备的安全可靠和适用性。
在进行船舶油轮电气设备安装时，需要对设备选型、安装位置、电缆敷设、接地保护、防爆要求以及系统联锁与保护等方面进行详细的规范和要求。
同时，还需要考虑到海洋环境的严酷性和特殊性，进行相应的防护措施，确保电气设备在航行中能够安全可靠地运行。
设备选型方面，应根据船舶的用途和航行条件，选择符合相关标准和规范的电气设备，例如发电机、电动机、变频器等，确保其符合船级社的要求，同时确保设备的适用性和性能可靠。
(建筑电气工程)船舶电气设备安装工艺规范精编
（建筑电气工程）船舶电气设备安装工艺规范船舶电气设备安装工艺规范目次前言1范围12规范性引用文件13设备安装前的准备工作14设备安装人员15设备安装的基本要求16设备安装操作要求26.1主配电板及应急配电板36.2控制设备及分配电箱36.3蓄电池36.4舱室照明灯具46.5强光灯、探照灯及航行信号灯46.6照明附具和日用电器56.7舱内通讯信号设备56.8设备的安装高度66.9设备安装的基本形式106.10设备安装的紧固要求186.11设备的进线186.12设备的接线206.13特殊电气设备的安装247检验27图1居住区电气设备安装高度示例壹7图2居住区电气设备安装高度示例二7图3居住区以下电气设备安装高度示例9图4电气设备螺栓直接紧固10图5电气设备焊接螺母直接紧固10图6电气设备螺钉直接紧固11图7电气设备螺栓间接紧固11图8电气设备焊接螺柱间接紧固12图9落地式旋转工作灯安装12图10壁式旋转工作灯安装13图11机舱舱顶灯安装13图12机舱荧光灯安装14图13电气设备在复合岩棉板上直接表面安装15图14电气设备在复合岩棉板上直接嵌入安装16图15电气设备在复合岩棉板上间接嵌入安装16图16电气设备在复合岩棉板上支柱间接表面安装17 图17电气设备在复合岩棉板上支架间接表面安装17 图18电缆引入防水设备填料函18图19电缆引入高温设备的线芯处理19图20接线柱的正确接线21图21发电机（电动机）的接线22图22防水式分配电箱的接线22图23配电板的接线23图24防滴式启动（控制）箱的接线24表1居住区的电气设备安装高度6表2居住区外的电气设备安装高度8表3引入电气设备电缆的弯曲半径18表4油船危险区域允许安装的电气设备25表5油船扩大危险区域允许安装的电气设备26表6中压电气设备外壳防护等级27前言本规范是企业标准Q/SWS46-002-2002《船舶电气设备安装工艺》的修订本。
本规范和Q/SWS46-002-2002相比主要变化如下：[转自铁血社区/]——增加了“设备安装人员”及“检验”俩个章节的内容；——增加了“油船电气设备安装”、“防爆电气设备安装”及“中压电气设备安装”的内容；——对标准结构进行了调整。
电气设备在复合岩棉板上安装工艺规范
电气设备在复合岩棉板上安装工艺规范1范围本规范规定了船舶电气设备在复合岩棉板上安装前的准备，人员、工艺要求，工艺过程和检验。
本规范适用于各类船舶电气设备在复合岩棉板上的安装。
2 规范性引用文件Q/SWS 46－002-2003 船舶电气设备安装工艺规范3 电气设备的分类按照电气设备的重量可分为两类，见表1。
表1 电气设备的分类序号 设备类别 设备举例1 A类(≤5公斤) 火警探头、手动火警按钮、暗式照明开关、暗式插座、 公用天线插座、扬声器、警铃、蜂鸣器等。
2 B类（＞5公斤）分电箱、起动箱、控制箱等。
4 安装前准备4.1 技术资料施工前阅读舱室布置图、电气设备安装图、电气设备安装工艺、电气设备布置图、托盘表等相关资料。
4.2 设备材料施工前领齐需安装的设备、材料，检查设备、材料外观是否完好。
如要配支架的，要检查支架尺寸同设备的安装尺寸是否匹配。
4.3 施工工具施工前应把必需的施工工具：尺、铅笔、角尺、电钻、螺丝刀、板手等工具准备好。
5 人员施工人员上岗前，应进行专业知识和安全生产知识的应知、应会培训，考核合格后方能上岗操作。
6 工艺要求6.1 设备安装位置应符合设备布置图所标尺寸，若设备布置图无标注尺寸，应按Q/SWS 46－002-2003《船舶电气设备安装工艺规范》要求。
6.2 设备安装应端正。
6.3 设备安装应牢固，不能有松动。
7 工艺过程7.1 A类设备7.1.1 在复合岩棉板表面上直接安装（见图１）114图1 A类设备直接在复合岩棉板表面上安装7.1.1.1 操作过程设备安装位置划线定位→ 钻安装孔→固定设备7.1.1.2工艺方法7.1.1.2.1 将设备放在需要安装的位置，划出定位位置。
7.1.1.2.2 按螺孔位置钻孔。
7.1.1.2.3 用自攻螺丝将设备固定。
7.1.2 在复合岩棉板内的嵌入安装（见图2）。
3复合岩棉板4电缆1自攻螺钉2电气设备4321图2 A 类设备在复合岩棉板内的嵌入安装7.2 B 类设备7.2.1 在复合岩棉板表面上间接安装a) 支柱式（见图3）2114图3 B 类设备在复合岩棉板表面上间接安装(支柱式)b) 支架式(见图4)4图4 B类设备在复合岩棉板表面上间接安装（支架式）7.2.1.1 操作过程支架（支柱）划线定位→支架（支柱）安装→划定位线→钻安装孔→固定设备7.2.1.2工艺方法7.2.1.2.1 根据设备布置图，设备支架（支柱）划线定出安装位置。
船舶电气设备及电缆接地安装要求
但是接地柱焊接位置在相同一侧也会出现另类的情况。
按照接地线尽可能短的要求，上图的接地线就有点太 长了，所以建议接地柱的位置统一选在设备基座的中 间位置（如船上的照明灯架的接地柱都统一焊接在中 间位置），并保持统一高度。
部分相对太长的接地线，建议绕成圈，这样更加美观
另外对于接地柱的紧固螺栓，要求选取统一材质的8.8 级螺栓，并配好相应的平垫片和弹性垫片。
A
1 2
3
4.5.6.
A图
1--螺栓 5--平垫圈
2--锡箔垫片（≥0.5mm) 6--弹簧垫圈
3--设备底座
4--螺母
图2 电气设备底脚接地
利用底脚接触接地的设备，应在设备底脚与支架或基 座之间垫以不少于0.5mm，大小等于接触面的锡箔或 镀锡铜片。如果是专用接地导体利用设备底脚接触连
接，则锡箔或镀锡铜片应分别垫在专用接地导体的两 侧。
A1 A≤16mm2
A
软性电缆或者
A2 16mm2 ＜A≤ 32mm2 16mm2
软线
A3 A＞32mm2
A/2
电缆带绝缘的接地连续导体
B1a A≤1.5mm2
1.5mm2
B1b 1.5mm2 ＜A≤ 16mm2 A
固定敷设电缆中的连 B1c 16mm2 ＜A≤ 32mm2 16mm2
续接地导体
B1d A＞ 32mm2
电缆接地导体截面积的选择
电缆导体的截面积 S
S≤25
S＞25
单位为平方毫米 接地导体的截面积 Q
Q≥1.5 Q≥4
