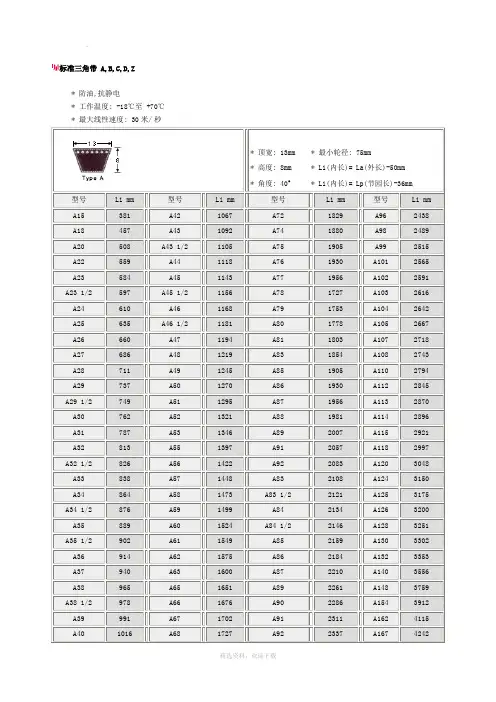

标准三角带A，B，C，D，Z＊防油，抗静电＊工作温度: —18℃至+70℃* 最大线性速度: 30米/ 秒＊顶宽: 13mm * 最小轮径: 75mm* 高度：8mm * Li（内长)= La（外长)—50mm＊角度: 40°* Li(内长)= Lp（节园长）—36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115 A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004＊顶宽：17mm * 最小轮径: 125mm＊高度: 11mm ＊Li(内长)= La(外长)-69mm* 角度：40°* Li（内长)= Lp（节园长）—43mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112 B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763＊顶宽：22mm ＊最小轮径: 120mm* 高度: 14mm * Li(内长）= La（外长）-88mm* 角度: 40°* Li(内长）= Lp(节园长）-56mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713＊顶宽: 32mm ＊最小轮径: 355mm＊高度：19mm * Li（内长)= La(外长)—119mm＊角度: 40°＊Li(内长)= Lp(节园长）-79mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976 D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017D138 3505 D183 4648 D270 6858 D358 9093 D141 3581 D200 5080 D280 7112 D360 9144＊顶宽：10mm ＊最小轮径: 50mm* 高度：6mm ＊Li(内长）= La(外长)—38mm＊角度: 40°＊Li(内长）= Lp(节园长）-22mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z43 1092 Z63 1600 Z12 305 Z29 737 Z43 1/2 1105 Z64 1626 Z13。

标准三角皮带尺寸表

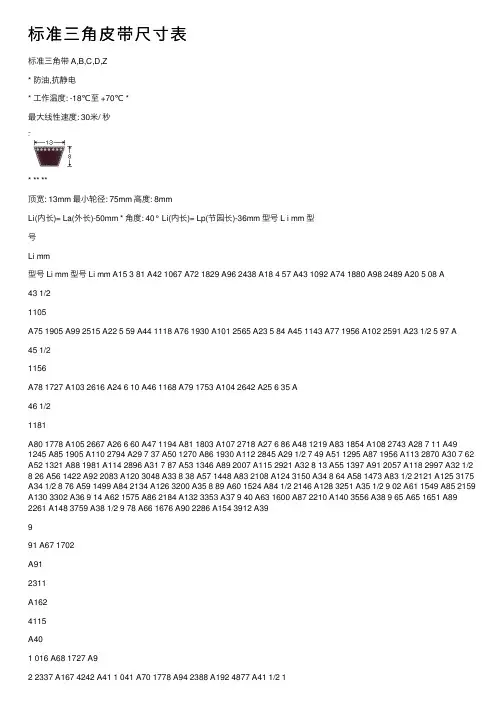

标准三⾓⽪带尺⼨表标准三⾓带 A,B,C,D,Z* 防油,抗静电* ⼯作温度: -18℃⾄ +70℃ *最⼤线性速度: 30⽶/ 秒* ** **顶宽: 13mm 最⼩轮径: 75mm ⾼度: 8mmLi(内长)= La(外长)-50mm * ⾓度: 40° Li(内长)= Lp(节园长)-36mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm A15 3 81 A42 1067 A72 1829 A96 2438 A18 4 57 A43 1092 A74 1880 A98 2489 A20 5 08 A43 1/21105A75 1905 A99 2515 A22 5 59 A44 1118 A76 1930 A101 2565 A23 5 84 A45 1143 A77 1956 A102 2591 A23 1/2 5 97 A45 1/21156A78 1727 A103 2616 A24 6 10 A46 1168 A79 1753 A104 2642 A25 6 35 A46 1/21181A80 1778 A105 2667 A26 6 60 A47 1194 A81 1803 A107 2718 A27 6 86 A48 1219 A83 1854 A108 2743 A28 7 11 A49 1245 A85 1905 A110 2794 A29 7 37 A50 1270 A86 1930 A112 2845 A29 1/2 7 49 A51 1295 A87 1956 A113 2870 A30 7 62 A52 1321 A88 1981 A114 2896 A31 7 87 A53 1346 A89 2007 A115 2921 A32 8 13 A55 1397 A91 2057 A118 2997 A32 1/2 8 26 A56 1422 A92 2083 A120 3048 A33 8 38 A57 1448 A83 2108 A124 3150 A34 8 64 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 8 76 A59 1499 A84 2134 A126 3200 A35 8 89 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 9 02 A61 1549 A85 2159 A130 3302 A36 9 14 A62 1575 A86 2184 A132 3353 A37 9 40 A63 1600 A87 2210 A140 3556 A38 9 65 A65 1651 A89 2261 A148 3759 A38 1/2 9 78 A66 1676 A90 2286 A154 3912 A39991 A67 1702A912311A1624115A401 016 A68 1727 A92 2337 A167 4242 A41 1 041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803A952413A1975004*****顶宽: 17mm 最⼩轮径: 125mm ⾼度: 11mm Li(内长)= La(外长)-69mm* ⾓度: 40°Li(内长)= Lp(节园长)-43mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm B23 5 84 B52 1321 B89 2261 B132 3353 B24 6 10 B53 1346 B90 2286 B136 3454 B25 6 35 B53 1/21359B91 2311 B140 3556 B26 6 60 B55 1397 B92 2337 B142 3607 B26 1/2 6 73 B56 1422 B93 2362 B146 3708 B27 6 86 B57 1448 B94 2388 B150 3810 B28 7 11 B58 1473 B94 1/2 2400 B151 3835 B29 7 37 B59 1499 B95 2413 B152 3861 B31 7 87 B60 1524 B96 2438 B155 3937 B32 8 13 B62 1575 B96 1/2 2451 B158 4013 B33 8 38 B63 1600 B98 2489 B160 4064B341/2 8 76 B64 1626 B99 2515 B162 4115 B35 8 89 B65 1651 B101 2565 B164 4166 B37 9 40 B66 1676 B103 2616B167 4242 B37 1/2 9 53 B67 1702 B104 2642 B168 4267 B38 9 65 B68 1727 B106 2692 B173 4394 B39 9 91 B69 1/21765B108 2743 B179 4547 B40 1 016 B70 1778 B109 2769 B180 4572 B41 1 041 B71 1803 B110 2794 B187 4750 B41 1/2 1 054 B73 1854 B111 2819 B191 4851 B42 1 067 B74 1880 B114 2896 B208 5283 B43 1 092 B78 1981 B116 2946 B226 5740 B44 1 118 B79 2007 B117 2972 B236 5994 B45 1 143 B81 2057 B118 2997 B238 6045 B45 1/2 1 156 B82 2083B119 3023 B40 6096 B46 1 168 B83 2108 B120 3048 B248 6299 B481219 B85 2159B1253175B2807112B491 245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235B1283251B3458763***** 顶宽: 22mm 最⼩轮径: 120mm ⾼度: 14mm Li(内长)= La(外长)-88mm* ⾓度: 40°Li(内长)= Lp(节园长)-56mm 型号 Li mm 型号Li mm型号 Li mm 型号 Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C 101 2565 C148 3759 C280 7112 C69 1753 C 102 2591 C149 3785 C295 7493 C70 1778 C 104 2642 C150 3810 C320 8128 C71 1803 C 105 2667 C152 3861 C328 8331 C72 1829 C 106 2692 C153 3886 C418 10617 C741880C 108 2743C158 4013C65816713*****顶宽: 32mm 最⼩轮径: 355mm ⾼度: 19mm Li(内长)= La(外长)-119mm* ⾓度: 40° Li(内长)= Lp(节园长)-79mm型号L i mm 型号 Li mm 型号 Li mm 型号 Li mm D112 2 845 D 145 3683 D220 5588 D298 7569 D120 3 048 D 152 3861 D230 5842 D300 7620 D122 3 099 D 158 4013 D248 6299 D303 7696 D126 3 200 D 173 4394 D250 6350 D314 7976 D134 3 404 D 174 4420 D264 6706 D342 8687 D136 3 454 D 180 4572 D265 6731 D355 9017 D138 3 505 D 183 4648 D270 6858 D358 9093 D141 3581 D 200 5080D2807112D3609144*****顶宽: 10mm 最⼩轮径: 50mm ⾼度: 6mmLi(内长)= La(外长)-38mm * ⾓度: 40° Li(内长)= Lp(节园长)-22mm 型号 L i mm 型号 Li mm 型号 Li mm 型号 Li mm Z11 2 79 Z 28 1/2724Z43 1092 Z63 1600 Z12 3 05 Z 29 737 Z43 1/2 1105 Z64 1626 Z13.5 3 43 Z 30 762 Z44 1118 Z65 1651 Z14 3 56 Z 31 787 Z45 1143 Z66 1676 Z15 3 81 Z 32 813 Z46 1168 Z68 1727 Z17 4 32 Z 33 838 Z48 1219 Z69 1753 Z18 4 57 Z 33.5 851 Z49 1245 Z70 1778 Z19 4 83 Z 34 864 Z50 1270 Z71 1803 Z19 3/4 5 02 Z 35 889 Z51 1295 Z72 1829 Z20 5 08 Z35 1/2902Z52 1321 Z73 1854 Z21 5 33 Z 36 914 Z54 1372 Z75 1905 Z21 1/4 5 40 Z 38 965 Z55 1397 Z78 1981 Z22 5 59 Z38 1/2978Z56 1422 Z79 2007 Z23 5 84 Z 39 991 Z57 1448 Z80 2032 Z24 6 10 Z 40 1016 Z58 1473 Z88 2235 Z25 6 35 Z 40 1/2 1029 Z59 1499 Z93 2362 Z26 6 60 Z41 121054Z60 1524 Z28711 Z 42 1067Z621575顶宽⽪带型号⾼度⾓度标测长度外周长Z10640oLi (内周长)Li+38mm A13840oLi Li+50mm B171140oLi Li+69mm C221440oLiLi+88mm D322040oLi Li+119mm 详细尺⼨SPZ10840oLp (节圆长)Lp+13mm SPA131040oLp Lp+18mm SPB171340oLp Lp+20mm SPC221840oLp Lp+30mm 详细尺⼨3V9.7840oLa (外周长)5V161440oLa8V252340oLa详细尺⼨。

标准三角带尺寸表

标准三角带A,B,C,D,Z*防油,抗静电*工作温度:-18℃至+70℃*最大线性速度:30米/秒*顶宽:13mm*最小轮径:75mm*高度:8mm*Li(内长)=La(外长)-50mm*角度:40°*Li(内长)=Lp(节园长)-36mm 型号Li mm型号Li mm型号Li mm型号Li mm A15381A421067A721829A962438 A18457A431092A741880A982489 A20508A431/21105A751905A992515 A22559A441118A761930A1012565 A23584A451143A771956A1022591 A231/2597A451/21156A781727A1032616 A24610A461168A791753A1042642 A25635A461/21181A801778A1052667 A26660A471194A811803A1072718 A27686A481219A831854A1082743 A28711A491245A851905A1102794 A29737A501270A861930A1122845 A291/2749A511295A871956A1132870 A30762A521321A881981A1142896 A31787A531346A892007A1152921 A32813A551397A912057A1182997 A321/2826A561422A922083A1203048 A33838A571448A832108A1243150 A34864A581473A831/22121A1253175 A341/2876A591499A842134A1263200 A35889A601524A841/22146A1283251 A351/2902A611549A852159A1303302 A36914A621575A862184A1323353 A37940A631600A872210A1403556 A38965A651651A892261A1483759 A381/2978A661676A902286A1543912 A39991A671702A912311A1624115 A401016A681727A922337A1674242 A411041A701778A942388A1924877 A411/21054A711803A952413A1975004*高度:11mm*Li(内长)=La(外长)-69mm*角度:40°*Li(内长)=Lp(节园长)-43mm 型号Li mm型号Li mm型号Li mm型号Li mm B23584B521321B892261B1323353 B24610B531346B902286B1363454 B25635B531/21359B912311B1403556 B26660B551397B922337B1423607 B261/2673B561422B932362B1463708 B27686B571448B942388B1503810 B28711B581473B941/22400B1513835 B29737B591499B952413B1523861 B31787B601524B962438B1553937 B32813B621575B961/22451B1584013 B33838B631600B982489B1604064 B341/2876B641626B992515B1624115 B35889B651651B1012565B1644166 B37940B661676B1032616B1674242 B371/2953B671702B1042642B1684267 B38965B681727B1062692B1734394 B39991B691/21765B1082743B1794547 B401016B701778B1092769B1804572 B411041B711803B1102794B1874750 B411/21054B731854B1112819B1914851 B421067B741880B1142896B2085283 B431092B781981B1162946B2265740 B441118B792007B1172972B2365994 B451143B812057B1182997B2386045 B451/21156B822083B1193023B406096 B461168B832108B1203048B2486299 B481219B852159B1253175B2807112 B491245B862184B1263200B2987569 B501270B882235B1283251B3458763*高度:14mm*Li(内长)=La(外长)-88mm*角度:40°*Li(内长)=Lp(节园长)-56mm 型号Li mm型号Li mm型号Li mm型号Li mm C38965C751905C1102794C1604064 C431092C781981C1112819C1664216 C471194C802032C1122845C1684267 C481219C812057C1142896C1734394 C491245C832108C1152921C1804572 C501270C842134C1162946C1854699 C511295C852159C1172972C1874750 C531346C862184C1203048C1904826 C541372C872210C1223099C1985029 C571448C882235C1263200C2005080 C591499C892261C1303302C2045182 C601524C902286C1323353C2085283 C621575C912311C1363454C2105334 C631600C922337C1383505C2205588 C641626C932362C1403556C2255715 C651651C952413C1423607C2386045 C661676C962438C1443658C2406096 C671702C992515C1463708C2646706 C681727C1012565C1483759C2807112 C691753C1022591C1493785C2957493 C701778C1042642C1503810C3208128 C711803C1052667C1523861C3288331 C721829C1062692C1533886C41810617 C741880C1082743C1584013C65816713*高度:19mm*Li(内长)=La(外长)-119mm*角度:40°*Li(内长)=Lp(节园长)-79mm 型号Li mm型号Li mm型号Li mm型号Li mm D1122845D1453683D2205588D2987569 D1203048D1523861D2305842D3007620 D1223099D1584013D2486299D3037696 D1263200D1734394D2506350D3147976 D1343404D1744420D2646706D3428687 D1363454D1804572D2656731D3559017 D1383505D1834648D2706858D3589093 D1413581D2005080D2807112D3609144*顶宽:10mm*最小轮径:50mm*高度:6mm*Li(内长)=La(外长)-38mm*角度:40°*Li(内长)=Lp(节园长)-22mm 型号Li mm型号Li mm型号Li mm型号Li mm Z11279Z281/2724Z431092Z631600 Z12305Z29737Z431/21105Z641626 Z13.5343Z30762Z441118Z651651 Z14356Z31787Z451143Z661676 Z15381Z32813Z461168Z681727 Z17432Z33838Z481219Z691753 Z18457Z33.5851Z491245Z701778 Z19483Z34864Z501270Z711803 Z193/4502Z35889Z511295Z721829 Z20508Z351/2902Z521321Z731854 Z21533Z36914Z541372Z751905 Z211/4540Z38965Z551397Z781981 Z22559Z381/2978Z561422Z792007 Z23584Z39991Z571448Z802032 Z24610Z401016Z581473Z882235 Z25635Z401/21029Z591499Z932362 Z26660Z41121054Z601524Z28711Z421067Z621575皮带型号顶宽高度角度标测长度外周长Z10640ºLi(内周长)Li+38mm A13840ºLi Li+50mm B171140ºLi Li+69mm C221440ºLi Li+88mm D322040ºLi Li+119mm 详细尺寸SPZ10840ºLp(节圆长)Lp+13mm SPA131040ºLp Lp+18mm SPB171340ºLp Lp+20mm SPC221840ºLp Lp+30mm 详细尺寸3V9.7840ºLa(外周长)5V161440ºLa8V252340ºLa详细尺寸。

三角带标准尺寸表

C166 C168 C173 C180 C185 C187 C190 C198 C200 C204 C208 C210 C220 C225 C238 C240 C264 C280 C295 C320 C328 C418 C658
4216 4267 4394 4572 4699 4750 4826 5029 5080 5182 5283 5334 5588 5715 6045 6096 6706 7112 7493 8128 8331 10617 16713
型号 A72 A74 A75 A76 A77 A78 A79 A80 A81 A83 A85 A86 A87 A88 A89 A91 A92 A83 A83 1/2 A84 A84 1/2 A85 A86 A87 A89 A90 A91 A92 A94 A95
Li mm 1829 1880 1905 1930 1956 1727 1753 1778 1803 1854 1905 1930 1956 1981 2007 2057 2083 2108 2121 2134 2146 2159 2184 2210 2261 2286 2311 2337 2388 2413
标准三角带 A,B,C,D,Z * 防油,抗静电 * 工作温度: -18℃至 +70℃ * 最大线性速度: 30 米/ 秒 * 顶宽: 13mm * 高度: 8mm * 角度: 40° * 最小轮径: 75mm * Li(内长)= La(外长)-50mm * Li(内长)= Lp(节园长)-36mm
型号 B132 B136 B140 B142 B146 B150 B151 B152 B155 B158 B160 B162 B164 B167 B168 B173 B179 B180 B187 B191 B208 B226 B236 B238 B40 B248 B280 B298 B345

标准三角带尺寸表

18A71ຫໍສະໝຸດ 5403如对你有帮助，请购买下载打赏，谢谢！
A89 A91 A92 A83 A83 1/2 A84 A84 1/2 A85 A86 A87 A89 A90 A91 A92 A94 A95
4 A11 2007
5 A11 2057
8 A12 2083
0 A12 2108
4 A12 2121
5 A12 2134
10
18
B74
67
80
10
19
B78
92
81
11
20
B79
18
07
11
20
B81
43
57
11
20
B82
56
83
11
21
B83
68
08
12
21
B85
19
59
12
21
B86
45
84
12
22
B88
70
35
如对你有帮助，请购买下载打赏，谢谢！
B114 B116 B117 B118 B119 B120 B125 B126 B128
1
00
如对你有帮助，请购买下载打赏，谢谢！
D230 D248 D250 D264 D265 D270 D280
88 584 D30
20 629 D30
93 635 D31
04 670 D34
62 673 D35
15 685 D35
88 711 D36
20
7620 7696 7976 8687 9017 9093 9144
5029 5080 5182 5283 5334 5588 5715 6045 6096 6706 7112 7493 8128 8331 10617 16713

标准三角带、同步带尺寸表

标准三角带 A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至 +70℃* 最大线性速度: 30米/秒以下信息为同步带参数规格：同步带型号规格大全简要说明：凯奥公司为凯奥实业下属直属企业,传承于台湾,在大陆拥有自己生产工厂,主要生产,销售各种材质、型号的三角带、同步带、平面带、输送带、圆带、多沟带、铁氟龙网带、活络带。

另有专门的车间生产同步带轮,生产详细介绍：一、橡胶同步带梯型齿橡胶同步带的规格型号MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20梯形齿同步带参数的含义如：1） 120XL037表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm圆弧齿同步带规格的型号HTD 2M 3M 5M 8M 14M 20MSTS/STPD S2M S3M S4.5 S5M S8M S14MRPP/HPPD RPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数的含义例如：HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm二、双面齿同步带DA 型双面齿同步带规格的型号D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M DA型双面齿同步带参数的含义例如：DA 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10双面对称齿宽度： 40mmDB 型双面齿同步带规格和型号DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20DB型双面齿同步带参数及含义例如：DB 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10双面错开齿宽度： 40mm三、汽车同步带规格及型号R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ...汽车同步带参数含义例如：99 RU 22表示齿数： 99齿形参数型号： RU宽度： 22mm四、多楔带规格及型号PH PJ PK PL PM多楔带参数含义例如：1)公制：10PJ1089楔数： 10有效长度： 1089 mm2） 10PJ250楔数： 10有效长度： 25*25.4=635mm五、切割V带普通V带规格及型号Y Z A B C D E普通V带参数含义：例如：1) A 35表示型号：A长度：35*25.4=889mm2) 13 X 1000 表示宽度：13长度：1000mm窄V带规格及型号SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)窄V带参数含义:例如：1) SPZ 40表示型号： SPZ长度： 40*25.4=1016mm2) SP 1016表示型号： SPZ长度： 40*25.4=1016mm六、聚氨酯同步带规格及型号MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10聚氨酯同步带参数含义例如：1） 120XL037表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度： 0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm3） HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度： 30mm橡胶同步带所有规格尺寸规格节线长 (mm) 模宽 (mm) 齿数AT10×500 500.00 450 50AT10×560 560.00 450 56AT10×660 660.00 450 66AT10×730 730.00 450 73AT10×840 840.00 450 84AT10×920 920.00 450 92AT10×960 960.00 200 96AT10×1010 1010.00 200 101AT10×1150 1150.00 450 115AT10×1210 1210.00 200 121AT10×1240 1240.00 450 124AT10×1250 1250.00 450 125AT10×1280 1280.00 200 128AT10×1500 1500.00 450 150AT10X1610 1610.00 450 161AT10×1800 1800.00 250 180AT10×1940 1940.00 450 194AT10×2000 2000.00 250 200AT10×2250 2250.00 450 225AT10×2590 2590.00 450 259AT10×2880 2880.00 450 288AT10×3080 3080.00 450 308AT10×3150 3150.00 250 315AT10×3340 3340.00 450 334凯奥公司为凯奥实业下属直属企业,传承于台湾,在大陆拥有自己生产工厂,主要生产,销售各种材质、型号的三角带、同步带、平面带、输送带、圆带、多沟带、铁氟龙网带、活络带。

三角带国家标准及尺寸

三角带国家标准及尺寸
三角带国家标准及尺寸
三角带的每一个型号规定了三角带的断面尺寸：
A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；
B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；
C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；
D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；
E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。

对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C （22*14）、D（21.5*19）、E （38*25.5）。

不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm 时为36度，>90mm时为38度；
A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm 时为36度；>125mm时为38度；
B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm时为36度，>200mm时为38度；
C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm 时为36度，>315mm时为38度；
D型皮带轮在带轮直径范围在355mm～450mm时为36度，>450mm时为38度；
E型500mm～630mm时为36度，>630mm时为38度。

标准三角皮带尺寸表

标准三角带 A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至 +70℃ *最大线性速度: 30米/ 秒* ** **顶宽: 13mm 最小轮径: 75mm 高度: 8mmLi(内长)= La(外长)-50mm * 角度: 40° Li(内长)= Lp(节园长)-36mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm A15 3 81 A42 1067 A72 1829 A96 2438 A18 4 57 A43 1092 A74 1880 A98 2489 A20 5 08 A43 1/21105A75 1905 A99 2515 A22 5 59 A44 1118 A76 1930 A101 2565 A23 5 84 A45 1143 A77 1956 A102 2591 A23 1/2 5 97 A45 1/21156A78 1727 A103 2616 A24 6 10 A46 1168 A79 1753 A104 2642 A25 6 35 A46 1/21181A80 1778 A105 2667 A26 6 60 A47 1194 A81 1803 A107 2718 A27 6 86 A48 1219 A83 1854 A108 2743 A28 7 11 A49 1245 A85 1905 A110 2794 A29 7 37 A50 1270 A86 1930 A112 2845 A29 1/2 7 49 A51 1295 A87 1956 A113 2870 A30 7 62 A52 1321 A88 1981 A114 2896 A31 7 87 A53 1346 A89 2007 A115 2921 A32 8 13 A55 1397 A91 2057 A118 2997 A32 1/2 8 26 A56 1422 A92 2083 A120 3048 A33 8 38 A57 1448 A83 2108 A124 3150 A34 8 64 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 8 76 A59 1499 A84 2134 A126 3200 A35 8 89 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 9 02 A61 1549 A85 2159 A130 3302 A36 9 14 A62 1575 A86 2184 A132 3353 A37 9 40 A63 1600 A87 2210 A140 3556 A38 9 65 A65 1651 A89 2261 A148 3759 A38 1/2 9 78 A66 1676 A90 2286 A154 3912 A39991 A67 1702A912311A1624115A401 016 A68 1727 A92 2337 A167 4242 A41 1 041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803A952413A1975004*****顶宽: 17mm 最小轮径: 125mm 高度: 11mm Li(内长)= La(外长)-69mm* 角度: 40°Li(内长)= Lp(节园长)-43mm 型号 L i mm 型号Li mm型号 Li mm 型号 Li mm B23 5 84 B52 1321 B89 2261 B132 3353 B24 6 10 B53 1346 B90 2286 B136 3454 B25 6 35 B53 1/21359B91 2311 B140 3556 B26 6 60 B55 1397 B92 2337 B142 3607 B26 1/2 6 73 B56 1422 B93 2362 B146 3708 B27 6 86 B57 1448 B94 2388 B150 3810 B28 7 11 B58 1473 B94 1/2 2400 B151 3835 B29 7 37 B59 1499 B95 2413 B152 3861 B31 7 87 B60 1524 B96 2438 B155 3937 B32 8 13 B62 1575 B96 1/2 2451 B158 4013 B33 8 38 B63 1600 B98 2489 B160 4064 B341/2 8 76 B64 1626 B99 2515 B162 4115 B35 8 89 B65 1651 B101 2565 B164 4166 B37 9 40 B66 1676 B103 2616 B167 4242 B37 1/2 9 53 B67 1702 B104 2642 B168 4267 B38 9 65 B68 1727 B106 2692 B173 4394 B39 9 91 B69 1/21765B108 2743 B179 4547 B40 1 016 B70 1778 B109 2769 B180 4572 B41 1 041 B71 1803 B110 2794 B187 4750 B41 1/2 1 054 B73 1854 B111 2819 B191 4851 B42 1 067 B74 1880 B114 2896 B208 5283 B43 1 092 B78 1981 B116 2946 B226 5740 B44 1 118 B79 2007 B117 2972 B236 5994 B45 1 143 B81 2057 B118 2997 B238 6045 B45 1/2 1 156 B82 2083 B119 3023 B40 6096 B46 1 168 B83 2108 B120 3048 B248 6299 B481219 B85 2159B1253175B2807112B491 245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235B1283251B3458763***** 顶宽: 22mm 最小轮径: 120mm 高度: 14mm Li(内长)= La(外长)-88mm* 角度: 40°Li(内长)= Lp(节园长)-56mm 型号 Li mm 型号Li mm型号 Li mm 型号 Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C 101 2565 C148 3759 C280 7112 C69 1753 C 102 2591 C149 3785 C295 7493 C70 1778 C 104 2642 C150 3810 C320 8128 C71 1803 C 105 2667 C152 3861 C328 8331 C72 1829 C 106 2692 C153 3886 C418 10617 C741880C 108 2743C158 4013C65816713*****顶宽: 32mm 最小轮径: 355mm 高度: 19mm Li(内长)= La(外长)-119mm* 角度: 40° Li(内长)= Lp(节园长)-79mm型号L i mm 型号 Li mm 型号 Li mm 型号 Li mm D112 2 845 D 145 3683 D220 5588 D298 7569 D120 3 048 D 152 3861 D230 5842 D300 7620 D122 3 099 D 158 4013 D248 6299 D303 7696 D126 3 200 D 173 4394 D250 6350 D314 7976 D134 3 404 D 174 4420 D264 6706 D342 8687 D136 3 454 D 180 4572 D265 6731 D355 9017 D138 3 505 D 183 4648 D270 6858 D358 9093 D141 3581 D 200 5080D2807112D3609144*****顶宽: 10mm 最小轮径: 50mm 高度: 6mmLi(内长)= La(外长)-38mm * 角度: 40° Li(内长)= Lp(节园长)-22mm 型号 L i mm 型号 Li mm 型号 Li mm 型号 Li mm Z11 2 79 Z28 1/2724Z43 1092 Z63 1600 Z12 3 05 Z 29 737 Z43 1/2 1105 Z64 1626 Z13.5 3 43 Z 30 762 Z44 1118 Z65 1651 Z14 3 56 Z 31 787 Z45 1143 Z66 1676 Z15 3 81 Z 32 813 Z46 1168 Z68 1727 Z17 4 32 Z 33 838 Z48 1219 Z69 1753 Z18 4 57 Z 33.5 851 Z49 1245 Z70 1778 Z19 4 83 Z 34 864 Z50 1270 Z71 1803 Z19 3/4 5 02 Z 35 889 Z51 1295 Z72 1829 Z20 5 08 Z35 1/2902Z52 1321 Z73 1854 Z21 5 33 Z 36 914 Z54 1372 Z75 1905 Z21 1/4 5 40 Z 38 965 Z55 1397 Z78 1981 Z22 5 59 Z38 1/2978Z56 1422 Z79 2007 Z23 5 84 Z 39 991 Z57 1448 Z80 2032 Z24 6 10 Z 40 1016 Z58 1473 Z88 2235 Z25 6 35 Z 40 1/2 1029 Z59 1499 Z93 2362 Z26 6 60 Z41 121054Z60 1524 Z28711 Z 42 1067Z621575顶宽皮带型号高度角度标测长度外周长Z10640ºLi (内周长)Li+38mmA13840ºLi Li+50mmB171140ºLi Li+69mmC221440ºLi Li+88mmD322040ºLi Li+119mm详细尺寸SPZ10840ºLp (节圆长)Lp+13mmSPA131040ºLp Lp+18mmSPB171340ºLp Lp+20mmSPC221840ºLp Lp+30mm详细尺寸3V9.7840ºLa (外周长)5V161440ºLa8V252340ºLa详细尺寸。

标准三角带尺寸表

标准三角带A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/ 秒* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * Li(内长)= La(外长)-50mm* 角度: 40°* Li(内长)= Lp(节园长)-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115* 顶宽: 17mm * 最小轮径: 125mm* 高度: 11mm * Li(内长)= La(外长)-69mm* 角度: 40°* Li(内长)= Lp(节园长)-43mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112 B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(内长)= La(外长)-88mm * 角度: 40°* Li(内长)= Lp(节园长)-56mm型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽: 32mm * 最小轮径: 355mm* 高度: 19mm * Li(内长)= La(外长)-119mm* 角度: 40°* Li(内长)= Lp(节园长)-79mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976 D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017 D138 3505 D183 4648 D270 6858 D358 9093* 顶宽: 10mm * 最小轮径: 50mm* 高度: 6mm * Li(内长)= La(外长)-38mm* 角度: 40°* Li(内长)= Lp(节园长)-22mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z43 1092 Z63 1600 Z12 305 Z29 737 Z43 1/2 1105 Z64 1626 Z13.5 343 Z30 762 Z44 1118 Z65 1651 Z14 356 Z31 787 Z45 1143 Z66 1676 Z15 381 Z32 813 Z46 1168 Z68 1727 Z17 432 Z33 838 Z48 1219 Z69 1753 Z18 457 Z33.5 851 Z49 1245 Z70 1778 Z19 483 Z34 864 Z50 1270 Z71 1803 Z19 3/4 502 Z35 889 Z51 1295 Z72 1829 Z20 508 Z35 1/2 902 Z52 1321 Z73 1854 Z21 533 Z36 914 Z54 1372 Z75 1905 Z21 1/4 540 Z38 965 Z55 1397 Z78 1981 Z22 559 Z38 1/2 978 Z56 1422 Z79 2007 Z23 584 Z39 991 Z57 1448 Z80 2032 Z24 610 Z40 1016 Z58 1473 Z88 2235 Z25 635 Z40 1/2 1029 Z59 1499 Z93 2362 Z26 660 Z41 12 1054 Z60 1524Z28 711 Z42 1067 Z62 1575皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mm A13840ºLi Li+50mm B171140ºLi Li+69mm C221440ºLi Li+88mm D322040ºLi Li+119mm 详细尺寸SPZ10840ºLp (节圆长)Lp+13mm SPA131040ºLp Lp+18mm SPB171340ºLp Lp+20mmSPC221840ºLp Lp+30mm 详细尺寸3V9.7840ºLa (外周长)5V161440ºLa8V252340ºLa 详细尺寸感谢您的支持与配合，我们会努力把内容做得更好！。

标准三角带尺寸表

标准三角带 A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至 +70℃* 最大线性速度: 30米/ 秒* 顶宽: 13mm* 最小轮径: 75mm* 高度: 8mm* Li(内长)= La(外长)-50mm* 角度: 40°* Li(内长)= Lp(节园长)-36mm 型号Li mm型号Li mm型号Li mm型号Li mm A15381 A421067 A721829 A962438 A18457 A431092 A741880 A982489 A20508 A43 1/21105 A751905 A992515 A22559 A441118 A761930 A1012565 A23584 A451143 A771956 A1022591 A23 1/2597 A45 1/21156 A781727 A1032616 A24610 A461168 A791753 A1042642 A25635 A46 1/21181 A801778 A1052667 A26660 A471194 A811803 A1072718 A27686 A481219 A831854 A1082743 A28711 A491245 A851905 A1102794 A29737 A501270 A861930 A1122845 A29 1/2749 A511295 A871956 A1132870A30762 A521321 A881981 A1142896 A31787 A531346 A892007 A1152921 A32813 A551397 A912057 A1182997 A32 1/2826 A561422 A922083 A1203048 A33838 A571448 A832108 A1243150 A34864 A581473 A83 1/22121 A1253175 A34 1/2876 A591499 A842134 A1263200 A35889 A601524 A84 1/22146 A1283251 A35 1/2902 A611549 A852159 A1303302 A36914 A621575 A862184 A1323353 A37940 A631600 A872210 A1403556 A38965 A651651 A892261 A1483759 A38 1/2978 A661676 A902286 A1543912 A39991 A671702 A912311 A1624115 A401016 A681727 A922337 A1674242 A411041 A701778 A942388 A1924877 A41 1/21054 A711803 A952413 A1975004* 顶宽: 17mm* 最小轮径: 125mm* 高度: 11mm* Li(内长)= La(外长)-69mm* 角度: 40°* Li(内长)= Lp(节园长)-43mm 型号Li mm型号Li mm型号Li mm型号Li mmB45 1/21156 B822083 B1193023 B406096 B461168 B832108 B1203048 B2486299 B481219 B852159 B1253175 B2807112 B491245 B862184 B1263200 B2987569 B501270 B882235 B1283251 B3458763* 顶宽: 22mm* 最小轮径: 120mm* 高度: 14mm* Li(内长)= La(外长)-88mm* 角度: 40°* Li(内长)= Lp(节园长)-56mm 型号Li mm型号Li mm型号Li mm型号Li mm C38965 C751905 C1102794 C1604064 C431092 C781981 C1112819 C1664216 C471194 C802032 C1122845 C1684267 C481219 C812057 C1142896 C1734394 C491245 C832108 C1152921 C1804572 C501270 C842134 C1162946 C1854699 C511295 C852159 C1172972 C1874750 C531346 C862184 C1203048 C1904826 C541372 C872210 C1223099 C1985029 C571448 C882235 C1263200 C2005080 C591499 C892261 C1303302 C2045182 C601524 C902286 C1323353 C2085283C621575 C912311 C1363454 C2105334 C631600 C922337 C1383505 C2205588 C641626 C932362 C1403556 C2255715 C651651 C952413 C1423607 C2386045 C661676 C962438 C1443658 C2406096 C671702 C992515 C1463708 C2646706 C681727 C1012565 C1483759 C2807112 C691753 C1022591 C1493785 C2957493 C701778 C1042642 C1503810 C3208128 C711803 C1052667 C1523861 C3288331 C721829 C1062692 C1533886 C41810617 C741880 C1082743 C1584013 C65816713* 顶宽: 32mm* 最小轮径: 355mm* 高度: 19mm* Li(内长)= La(外长)-119mm* 角度: 40°* Li(内长)= Lp(节园长)-79mm 型号Li mm型号Li mm型号Li mm型号Li mm D1122845 D1453683 D2205588 D2987569 D1203048 D1523861 D2305842 D3007620 D1223099 D1584013 D2486299 D3037696 D1263200 D1734394 D2506350 D3147976 D1343404 D1744420 D2646706 D3428687 D1363454 D1804572 D2656731 D3559017D1383505 D1834648 D2706858 D3589093 D1413581 D2005080 D2807112 D3609144* 顶宽: 10mm* 最小轮径: 50mm* 高度: 6mm* Li(内长)= La(外长)-38mm* 角度: 40°* Li(内长)= Lp(节园长)-22mm 型号Li mm型号Li mm型号Li mm型号Li mm Z11279 Z28 1/2724 Z431092 Z631600 Z12305 Z29737 Z43 1/21105 Z641626 343 Z30762 Z441118 Z651651 Z14356 Z31787 Z451143 Z661676 Z15381 Z32813 Z461168 Z681727 Z17432 Z33838 Z481219 Z691753 Z18457 851 Z491245 Z701778 Z19483 Z34864 Z501270 Z711803 Z19 3/4502 Z35889 Z511295 Z721829 Z20508 Z35 1/2902 Z521321 Z731854 Z21533 Z36914 Z541372 Z751905 Z21 1/4540 Z38965 Z551397 Z781981 Z22559 Z38 1/2978 Z561422 Z792007 Z23584 Z39991 Z571448 Z802032 Z24610 Z401016 Z581473 Z882235Z25635 Z40 1/21029 Z591499 Z932362 Z26660 Z41 121054 Z601524Z28711 Z421067 Z621575皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mm A13840ºLi Li+50mm B171140ºLi Li+69mm C221440ºLi Li+88mm D322040ºLi Li+119mm 详细尺寸SPZ10840ºLp (节圆长)Lp+13mm SPA131040ºLp Lp+18mm SPB171340ºLp Lp+20mm SPC221840ºLp Lp+30mm 详细尺寸3V840ºLa (外周长)5V161440ºLa8V252340ºLa详细尺寸。

标准三角带、同步带尺寸表

标准三角带A，B，C，D，Z* 防油,抗静电＊工作温度: -18℃至+70℃* 最大线性速度：30米/ 秒* 顶宽：13mm * 最小轮径：75mm＊高度: 8mm ＊Li（内长）= La(外长)-50mm* 角度：40°＊Li(内长）= Lp(节园长）-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115 A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004＊顶宽：17mm * 最小轮径: 125mm* 高度: 11mm ＊Li（内长）= La（外长)-69mm* 角度：40°＊Li（内长）= Lp(节园长）—43mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112 B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763* 顶宽：22mm * 最小轮径: 120mm* 高度: 14mm ＊Li（内长）= La(外长）-88mm＊角度: 40°＊Li(内长）= Lp（节园长)-56mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713＊顶宽: 32mm * 最小轮径：355mm＊高度: 19mm ＊Li（内长）= La（外长）-119mm* 角度：40°＊Li(内长)= Lp（节园长）-79mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976 D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017D138 3505 D183 4648 D270 6858 D358 9093 D141 3581 D200 5080 D280 7112 D360 9144* 顶宽: 10mm ＊最小轮径: 50mm＊高度: 6mm * Li(内长）= La(外长)—38mm* 角度: 40°＊Li(内长）= Lp(节园长)—22mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z43 1092 Z63 1600 Z12 305 Z29 737 Z43 1/2 1105 Z64 1626 Z13.5 343 Z30 762 Z44 1118 Z65 1651 Z14 356 Z31 787 Z45 1143 Z66 1676 Z15 381 Z32 813 Z46 1168 Z68 1727 Z17 432 Z33 838 Z48 1219 Z69 1753 Z18 457 Z33.5 851 Z49 1245 Z70 1778 Z19 483 Z34 864 Z50 1270 Z71 1803 Z19 3/4 502 Z35 889 Z51 1295 Z72 1829 Z20 508 Z35 1/2 902 Z52 1321 Z73 1854 Z21 533 Z36 914 Z54 1372 Z75 1905 Z21 1/4 540 Z38 965 Z55 1397 Z78 1981 Z22 559 Z38 1/2 978 Z56 1422 Z79 2007 Z23 584 Z39 991 Z57 1448 Z80 2032 Z24 610 Z40 1016 Z58 1473 Z88 2235 Z25 635 Z40 1/2 1029 Z59 1499 Z93 2362 Z26 660 Z41 12 1054 Z60 1524Z28 711 Z42 1067 Z62 1575皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mmA13840ºLi Li+50mmB171140ºLi Li+69mmC221440ºLi Li+88mmD322040ºLi Li+119mm详细尺寸SPZ10840ºLp (节圆长）Lp+13mmSPA131040ºLp Lp+18mmSPB171340ºLp Lp+20mmSPC221840ºLp Lp+30mm 详细尺寸3V9。

标准三角带尺寸表

5029 5080 5182 5283 5334 5588 5715 6045 6096 6706 7112 7493 8128 8331 10617 16713
型号 D112
* 顶宽: 32mm * 高度: 19mm * 角度: 40°
Li
型
Li mm
mm 号
型号
284 D1 3683
D220
* 最小轮径: 355mm * Li(内长)= La(外长)-119mm * Li(内长)= Lp(节园长)-79mm
如对你有帮助，请购买下载打赏，谢谢！
17
11
40º
22
14
40º
32
20
40º
Li+69 Li
mm Li+88 Li mm Li+11 Li 9mm
10
8
40º
13
10
40º
17
13
40º
22
18
40º
Lp (节圆长) Lp Lp Lp
Lp+1 3mm Lp+1 8mm Lp+2 0mm Lp+3 0mm
Li 型 mm 号
Li mm
B23 B24 B25 B26 B26 1/2 B27 B28 B29 B31 B32 B33 B341/2 B35 B37 B37 1/2 B38 B39 B40 B41 B41 1/2
58
13
B52
4
21
61
13
B53
0
46
63 B53 13
5
1/2 59
66
13
B55
1676 1727 1753

标准三角带尺寸表

标准三角带A,B,C,D,Z* 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/ 秒* 顶宽: 13mm * 最小轮径: 75mm* 高度: 8mm * Li(内长)= La(外长)-50mm* 角度: 40° * Li(内长)= Lp(节园长)-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004* 顶宽: 17mm * 最小轮径: 125mm* 高度: 11mm * Li(内长)= La(外长)-69mm* 角度: 40° * Li(内长)= Lp(节园长)-43mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm B23 584 B52 1321 B89 2261 B132 3353 B24 610 B53 1346 B90 2286 B136 3454 B25 635 B53 1/2 1359 B91 2311 B140 3556 B26 660 B55 1397 B92 2337 B142 3607 B26 1/2 673 B56 1422 B93 2362 B146 3708 B27 686 B57 1448 B94 2388 B150 3810 B28 711 B58 1473 B94 1/2 2400 B151 3835 B29 737 B59 1499 B95 2413 B152 3861 B31 787 B60 1524 B96 2438 B155 3937 B32 813 B62 1575 B96 1/2 2451 B158 4013 B33 838 B63 1600 B98 2489 B160 4064 B341/2 876 B64 1626 B99 2515 B162 4115 B35 889 B65 1651 B101 2565 B164 4166 B37 940 B66 1676 B103 2616 B167 4242 B37 1/2 953 B67 1702 B104 2642 B168 4267 B38 965 B68 1727 B106 2692 B173 4394 B39 991 B69 1/2 1765 B108 2743 B179 4547 B40 1016 B70 1778 B109 2769 B180 4572 B41 1041 B71 1803 B110 2794 B187 4750 B41 1/2 1054 B73 1854 B111 2819 B191 4851 B42 1067 B74 1880 B114 2896 B208 5283 B43 1092 B78 1981 B116 2946 B226 5740 B44 1118 B79 2007 B117 2972 B236 5994 B45 1143 B81 2057 B118 2997 B238 6045 B45 1/2 1156 B82 2083 B119 3023 B40 6096 B46 1168 B83 2108 B120 3048 B248 6299 B48 1219 B85 2159 B125 3175 B280 7112B49 1245 B86 2184 B126 3200 B298 7569 B50 1270 B88 2235 B128 3251 B345 8763* 顶宽: 22mm * 最小轮径: 120mm* 高度: 14mm * Li(内长)= La(外长)-88mm* 角度: 40° * Li(内长)= Lp(节园长)-56mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm C38 965 C75 1905 C110 2794 C160 4064 C43 1092 C78 1981 C111 2819 C166 4216 C47 1194 C80 2032 C112 2845 C168 4267 C48 1219 C81 2057 C114 2896 C173 4394 C49 1245 C83 2108 C115 2921 C180 4572 C50 1270 C84 2134 C116 2946 C185 4699 C51 1295 C85 2159 C117 2972 C187 4750 C53 1346 C86 2184 C120 3048 C190 4826 C54 1372 C87 2210 C122 3099 C198 5029 C57 1448 C88 2235 C126 3200 C200 5080 C59 1499 C89 2261 C130 3302 C204 5182 C60 1524 C90 2286 C132 3353 C208 5283 C62 1575 C91 2311 C136 3454 C210 5334 C63 1600 C92 2337 C138 3505 C220 5588 C64 1626 C93 2362 C140 3556 C225 5715 C65 1651 C95 2413 C142 3607 C238 6045 C66 1676 C96 2438 C144 3658 C240 6096 C67 1702 C99 2515 C146 3708 C264 6706 C68 1727 C101 2565 C148 3759 C280 7112 C69 1753 C102 2591 C149 3785 C295 7493 C70 1778 C104 2642 C150 3810 C320 8128 C71 1803 C105 2667 C152 3861 C328 8331 C72 1829 C106 2692 C153 3886 C418 10617 C74 1880 C108 2743 C158 4013 C658 16713* 顶宽: 32mm * 最小轮径: 355mm* 高度: 19mm * Li(内长)= La(外长)-119mm* 角度: 40° * Li(内长)= Lp(节园长)-79mm型号Li mm 型号Li mm 型号Li mm 型号Li mm D112 2845 D145 3683 D220 5588 D298 7569 D120 3048 D152 3861 D230 5842 D300 7620 D122 3099 D158 4013 D248 6299 D303 7696 D126 3200 D173 4394 D250 6350 D314 7976 D134 3404 D174 4420 D264 6706 D342 8687 D136 3454 D180 4572 D265 6731 D355 9017 D138 3505 D183 4648 D270 6858 D358 9093 D141 3581 D200 5080 D280 7112 D360 9144* 顶宽: 10mm * 最小轮径: 50mm* 高度: 6mm * Li(内长)= La(外长)-38mm* 角度: 40° * Li(内长)= Lp(节园长)-22mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm Z11 279 Z28 1/2 724 Z43 1092 Z63 1600 Z12 305 Z29 737 Z43 1/2 1105 Z64 1626 Z13.5 343 Z30 762 Z44 1118 Z65 1651 Z14 356 Z31 787 Z45 1143 Z66 1676 Z15 381 Z32 813 Z46 1168 Z68 1727 Z17 432 Z33 838 Z48 1219 Z69 1753 Z18 457 Z33.5 851 Z49 1245 Z70 1778 Z19 483 Z34 864 Z50 1270 Z71 1803 Z19 3/4 502 Z35 889 Z51 1295 Z72 1829 Z20 508 Z35 1/2 902 Z52 1321 Z73 1854 Z21 533 Z36 914 Z54 1372 Z75 1905 Z21 1/4 540 Z38 965 Z55 1397 Z78 1981 Z22 559 Z38 1/2 978 Z56 1422 Z79 2007 Z23 584 Z39 991 Z57 1448 Z80 2032 Z24 610 Z40 1016 Z58 1473 Z88 2235 Z25 635 Z40 1/2 1029 Z59 1499 Z93 2362 Z26 660 Z41 12 1054 Z60 1524Z28 711 Z42 1067 Z62 1575皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mm A13840ºLi Li+50mm B171140ºLi Li+69mm C221440ºLi Li+88mm D322040ºLi Li+119mm 详细尺寸SPZ10840ºLp (节圆长)Lp+13mm SPA131040ºLp Lp+18mm SPB171340ºLp Lp+20mm SPC221840ºLp Lp+30mm 详细尺寸3V9.7840ºLa (外周长)5V161440ºLa8V252340ºLa详细尺寸。
