电力电子技术第4章 交流-交流变换电路习题和答案K
电力电子技术期末考试试题及答案(史上最全)
3.单相交流调压电路带阻感负载，当控制角＜(=arctan(L/R) )时,VT1的导通时间_逐渐缩短_,VT2的导通时间__逐渐延长_。
4.根据三相联接形式的不同，三相交流调压电路具有多种形式，TCR属于_支路控制三角形_联结方式，TCR的控制角的移相范围为_90O-180O_，线电流中所含谐波的次数为_6k±1_。
度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表示900V。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O_，单个晶闸管所承受的最大正向电压和反向电压分别为__ 和_ ；带阻感负载时，α角移相范围为_0-90O_，单个晶闸管所承受的最大正向电压和反向电压分别为__ _和__ _；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。
电力电子技术期末考试试题及答案
电力电子复习姓名：杨少航电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。

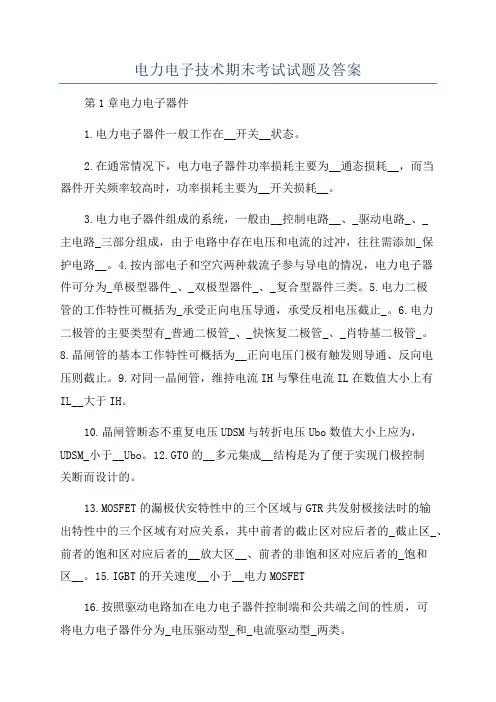

电力电子技术期末考试试题及答案
电力电子技术期末考试试题及答案第1章电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_小于__Ubo。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
15.IGBT的开关速度__小于__电力MOSFET16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
18.在如下器件：电力二极管（PowerDiode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO、GTR、电力MOSFET、IGBT_；属于单极型电力电子器件的有_电力MOSFET_，属于双极型器件的有_电力二极管、晶闸管、GTO、GTR_，属于复合型电力电子器件得有IGBT_；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET、IGBT_，属于电流驱动的是_晶闸管、GTO、GTR_。

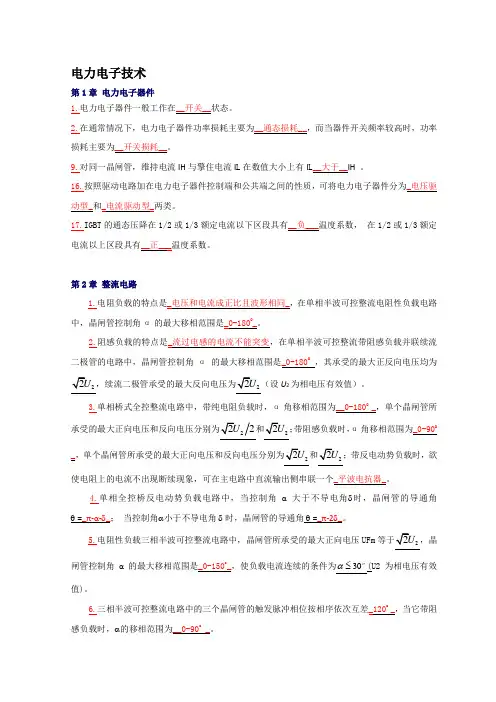

电力电子技术习题
电力电子技术第1章 电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
9.对同一晶闸管，维持电流IH 与擎住电流I L 在数值大小上有I L __大于__IH 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数， 在1/2或1/3额定电流以上区段具有__正___温度系数。
第2章 整流电路1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。
2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是_0-180O ，其承受的最大正反向电压均为22（设U 2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管所222；带阻感负载时，α角移相范围为_0-90O_，22；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ =_π-α-δ_； 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ =_π-2δ_。
5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm 2，晶闸管控制角α的最大移相范围是_0-150o_，使负载电流连续的条件为o 30≤α(U2为相电压有效值)。
6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时，α的移相范围为__0-90o _。
电力电子技术课后习题全部答案
电力电子技术
2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？
答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
②整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2分别为
Ud＝0.9U2cosα＝0.9×100×cos30°＝77.97(A)
Id＝(Ud－E)/R＝(77.97－60)/2＝9(A)
I2＝Id＝9(A)
③晶闸管承受的最大反向电压为： U2＝100 ＝141.4（V）
流过每个晶闸管的电流的有效值为：IVT＝Id∕ ＝6.36（A）
②Ud、Id、IdT和IVT0×cos60°＝117（V）
2当单相全波整流电路与单相全控桥式整流电路的触发角相同时，对于电阻负载：（0~α）期间无晶闸管导通，输出电压为0；（α~π）期间，单相全波电路中VT1导通，单相全控桥电路中VT1、VT4导通，输出电压均与电源电压u2相等；(π~π＋α)期间，均无晶闸管导通，输出电压为0；(π＋α ~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于u2。
电力电子技术期末测验试题及答案
电力电子技术期末测验试题及答案————————————————————————————————作者：————————————————————————————————日期：电力电子技术试题第1章 电力电子器件1.电力电子器件一般工作在__开关__状态。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。
8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。
18.在如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET ，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。
2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是 绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 ；第2章 整流电路1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。
2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O_ ，其承受的最大正反向电压均为_22U __，续流二极管承受的最大反向电压为__22U _（设U 2为相电压有效值）。
电力电子技术第4章-习题答案
第4章直流-交流变换器习题及答案第1部分:填空题1.把直流电变成交流电的电路称为_逆变电路_,当交流侧有电源时称为_有源逆变__,当交流侧无电源时称为_无源逆变__。
2.电流从一个支路向另一个支路转移的过程称为换流,从大的方面,换流可以分为两类,即外部换流和_内部换流__,进一步划分,前者又包括_电网换流__和_负载换流___两种换流方式,后者包括_器件换流_和_强迫换流_两种换流方式。
适用于全控型器件的换流方式是_器件换流_。
3.逆变电路可以根据直流侧电源性质不同分类,当直流侧是电压源时,称此电路为_电压型逆变电路_,当直流侧为电流源时,称此电路为_电流型逆变电路_。
4.半桥逆变电路输出交流电压的幅值Um为__1/2___Ud ,全桥逆变电路输出交流电压的幅值Um为___1.0___Ud 。
5.单相全桥方波型逆变电路,180度导电角的控制方式下,改变输出交流电压的有效值只能通过改变直流电压U d来实现,改变开关切换频率可改变输出交流电频率。
为防止同一桥臂的上下两个开关器件同时导通而引起直流侧电源短路,在开关控制上应采取先断后通的措施。
6.三相电压型逆变电路中,180度导电角的控制方式下,每个桥臂的导电角度为__180O______,各相开始导电的角度依次相差_120O__,在任一时刻,有___3___个桥臂导通。
7.电压型逆变电路一般采用_全控型_器件,换流方式为_器件换流____;电流型逆变电路中,较多采用__半控型__器件,换流方式有的采用 _强迫换流_,有的采用_负载换流__。
8.三相电流型逆变电路的基本工作方式是120度导电方式,按VT1到VT6的顺序每隔__60O_______依次导通,各桥臂之间换流采用 __横向_____换流方式,在任一时刻,有___3_____个桥臂导通。
电力电子技术 第4章 习题集答案
U o max
此时负载电流最大，为
1 ( 2U 1 sin t ) 2 dt U 1 0
Po max I
功率因数为：
2 o max
220 R 37.532( KW ) R37532 0.6227 U 1 I O 220 273.98
实际上，此时的功率因数也就是负载阻抗角的余弦，即
cos 0 .6227
60 .54
同理，输出功率为最大输出功率的 50%时，有：
U o 0.5U 1
又由
U O U1
解得：
sin 2 2
90
2、一单相交流调压器，电源为工频 220V ，阻感串联作为负载，其中 R=0.5 ΩL=2mH, 试求①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功 率因数；④当α=
时，晶闸管电流有效值，晶闸管导通角和电源侧功率因数。 2
解：①负载阻抗角为：
arctan(
l 2 50 2 10 3 ) arctan( ) 0.89864 51.49 R 0.5
开通角α的变化范围为： 即： 0.89864 ③当 时，输出电压最大，负载电流也为最大，此时输出功率最大，为
6、TCR 采用哪种三相交流调压电路（ C ） A、星型联结 B、线路控制三角型联结 C、支路控制三角形联结 D、中点控制三角形联结
2 0.803
电力电子技术课后习题-第四章
第4章交流—交流电力变换电路填空题：1.改变频率的电路称为________，变频电路有交交变频电路和________电路两种形式，前者又称为________，后者也称为________。
2.单相调压电路带电阻负载，其导通控制角α的移相范围为________，随 α的增大，Uo________，功率因数λ________。
3.单相交流调压电路带阻感负载，当控制角α＜ϕ(ϕ=arctan(ωL/R) )时,VT1的导通时间________,VT2的导通时间________。
4.根据三相联接形式的不同，三相交流调压电路具有多种形式，TCR属于________联结方式，TCR的控制角 α的移相范围为________，线电流中所含谐波的次数为________。
5.晶闸管投切电容器选择晶闸管投入时刻的原则是：________。
6.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为________。
7.单相交交变频电路带阻感负载时，哪组变流电路工作是由________决定的，交流电路工作在整流还是逆变状态是根据________决定的。
8.当采用6脉波三相桥式电路且电网频率为50Hz时，单相交交变频电路的输出上限频率约为________。
9.三相交交变频电路主要有两种接线方式，即________和________，其中主要用于中等容量的交流调速系统是________。
10.矩阵式变频电路是近年来出现的一种新颖的变频电路。
它采用的开关器件是________器件；控制方式是________。
简答题：11.交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？12.单相交流调压电路带电阻负载和带阻感负载时所产生的谐波有何异同？13.斩控式交流调压电路带电阻负载时输入输出有何特性？14.三相交流调压电路采用三相四线接法时，存在何种问题？15.三相交流调压电路采用三相三线接法带电阻负载时，试分析电流的谐波情况。
(完整)《电力电子技术》第四章习题解答
4—1.根据图4.3(a)所示电路，U s = 120V ，频率60Hz,L = 10mH ，R= 5Ω.计算并绘出随u s 变化电流i 。
解：由图可列微分方程：（1）cos()m u diLRi U wt dtφ+=+……………。
式中u φ为初相角,m U =2s U 其通解为：'''i i i =+ 其中:''ti Aeτ-= LRτ='i 为方程''cos()m u di LRi U wt dtφ+=+的特解。
故设 'm cos()i I wt θ=+， 其中m 2s I I = 代入（1）式有：m m cos()sin()cos()m u I R wt wLI wt U wt θθφ+-+=+…………。
(2）引入tan wLRϕ=,有： 22sin ()wL R wL ϕ=+ 22cos ()R R wL ϕ=+再令22()Z R wL =+，则（2）式可改写为：[]m m cos()sin()cos()sin()R wL I R wt wL wt I Z wt wt Z Z θθθθ⎡⎤+-+=+-+⎢⎥⎣⎦m cos()I Z wt θϕ=++于是得：m cos()I Z wt θϕ++=cos()m u U wt φ+ 因此有：m 22()m mU U I Z R wL ==+ u θφϕ=- 所以,特解'i 为：'cos()mu U i wt Zφϕ=+- 方程的通解为：cos()t mu U i wt Ae Zτφϕ-=+-+代入初始条件,由于(0)(0)0i i +-== 有:0cos()mu U A Zφϕ=-+ 于是：cos()mu U A Zφϕ=-- 故有:cos()cos()t m mu u U U i wt e Z Zτφϕφϕ-=+---波形图如下:4—2。
根据图4。
4（a ）所示电路，U s = 120V,频率60Hz ，L = 10mH ，U d = 150V 。
电力电子技术试题库
电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在开关状态。
2.在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3.电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5.电力二极管的工作特性可概括为承受正向电压导通，承受反相电压截止。
6.电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7.肖特基二极管的开关损耗小于快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为正向电压门极有触发则导通、反向电压则截止。
9.对同一晶闸管，维持电流IH 与擎住电流I L 在数值大小上有I L 大于IH 。
10.晶闸管断态不重复电压UDSM 与转折电压Ubo 数值大小上应为，UDSM 大于Ubo 。
11.逆导晶闸管是将二极管与晶闸管反并联（如何连接）在同一管芯上的功率集成器件。
12.GTO 的多元集成结构是为了便于实现门极控制关断而设计的。
13.MOSFET 的漏极伏安特性中的三个区域与GTR 共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的截止区、前者的饱和区对应后者的放大区、前者的非饱和区对应后者的饱和区。
14.电力MOSFET 的通态电阻具有正温度系数。
15.IGBT 的开启电压UGE （th ）随温度升高而略有下降，开关速度小于电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。
17.IGBT 的通态压降在1/2或1/3额定电流以下区段具有负温度系数，在1/2或1/3额定电流以上区段具有正温度系数。
18.在如下器件：电力二极管（PowerDiode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是电力二极管，属于半控型器件的是晶闸管，属于全控型器件的是GTO 、GTR 、电力MOSFET 、IGBT ；属于单极型电力电子器件的有电力MOSFET ，属于双极型器件的有电力二极管、晶闸管、GTO 、GTR ，属于复合型电力电子器件得有IGBT ；在可控的器件中，容量最大的是晶闸管，工作频率最高的是电力MOSFET ，属于电压驱动的是电力MOSFET 、IGBT ，属于电流驱动的是晶闸管、GTO 、GTR 。
电力电子技术电力电子技术习题4交流调压习题附答案
电力电子技术电力电子技术习题4交流调压习题附答案交流/交流变换器自测题【练习题5-1】一调光台灯由单相交流调压电路供电，设该台灯可看作电阻载，在a =0 时输出功率为最大值，试求功率为最大输出功率的80%，50%时的开通角a。
解：a =0 时输出功电压最大，为：Uomax = 1此时负载电流最大，为：Iomax = UomaxR = UiR输出功率为最大输出功率的50%，有：U0 =又有U0 =Ui sin2a2【练习题5-2】一单相交流调压器，电源为功频220V，阻感串联作为负载，其中R=0.5Ω，L=2mH。
试求：1)开通角a的变化范围2)负载电流的最大有效值；3)最大输出功率及此时电源侧的功率因数；4)当a = π解：（1）负载抗阻角为：φ= arctanωLR = arctan开通角a的变化范围；φ≤a ≤π 即0.***** ≤a ≤π（2）（3）当a= φ时，输出电压最大，负载电流也为最大，此时输出功率最大，为：P功率因数为：实际上，此时的功率因数也就是负载阻抗角的余弦，即：cosφa =/2时，先假设晶闸管的导通角，由式（4-7）得：sin(解上式可得晶军品管导通角为：θ=2.375 =136.1°也可由关系图估计出θ的值。
此时，晶闸管电流有效值为：I=电源的侧功率因数为：λ=RI02于是可得出：λ=RI0【练习题5-3】试从电压波形、功率因数、电源容量、设备重量及控制方式等几方面,分析比较采用晶闸管交流调压与采用自耦调压器的交流调压有何不同?答:晶闸管交流调压电路输出电压的波形是正负半波都被切去一部分的正弦波,不是完整的正弦波,切去部分的大小与延迟角的大小有关。
这种非正弦交流电中包含了高次谐波,会造成干扰,如果不采取措施就会影响其他用电设备的正常工作,这点必须注意。
另外,随着延迟角的增大,功率因数降低,因此,如果输出电流不变,要求电源容量随之增大,这是它的缺点。
但是晶闸管交流调压设备重量轻,控制灵敏，易于实现远方控制和自动调切,这是它的优点。
电力电子技术期末考试试题及答案(史上最全)
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO、GTR、电力MOSFET、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO、GTR _，属于复合型电力电子器件得有__ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET、IGBT _，属于电流驱动的是_晶闸管、GTO、GTR _。
15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为零电流开关与零电压开关两大类。
电力电子技术第四版课后题答案第四章
7．交交变频电路的主要特点和不足是什么？其主要用途是什么？
答：交交变频电路的主要特点是：
只用一次变流，效率较高；可方便实现四象限工作；低频输出时的特性接近正弦波。
矩阵式交交变频电路的主要缺点是：所用的开关器件为18个，电路结构较复杂，成本较高，控制方法还不算成熟；输出输入最大电压比只有0.866，用于交流电机调速时输出电压偏低。
因为矩阵式变频电路有十分良好的电气性能，使输出电压和输入电流均为正弦波，输入功率因数为1，且能量双向流动，可实现四象限运行；其次，和目前广泛应用的交直交变频电路相比，虽然多用了6个开关器件，却省去直流侧大电容，使体积减少，且容易实现集成化和功率模块化。随着当前器件制造技术的飞速进步和计算机技术的日新月异，矩阵式变频电路将有很好的发展前景。
第4章 交流电力控制电路和
交交变频电路
1. 一调光台灯由单相交流调压电路供电，设该台灯可看作电阻负载，在α=0时输出功率为最大值，试求功率为最大输出功率的80%，50%时的开通角α。
解：α=0时的输出电压最大，为
此时负载电流最大，为
因此最大输出功率为
输出功率为最大输出功率的80%时，有：
8 三相交交变频电路有那两种接线方式？它们有什么区别？
答：三相交交变频电路有公共交流母线进线方式和输出星形联结方式两种接线方式。
两种方式的主要区别在于：
公共交流母线进线方式中，因为电源进线端公用，所以三组单相交交变频电路输出端必须隔离。为此，交流电动机三个绕组必须拆开，共引出六根线。
电力电子技术习题及答案
电力电子技术习题集习题一1. 试说明什么是电导调制效应及其作用。
2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。
如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R Ω; I L =50mA （擎住电流）。
图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。
9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。
10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。
11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。
2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。
电工技术第四章正弦交流电路习题解答
电工技术第四章正弦交流电路习题解答tωAi /A222032πtAi /A 2032π6πA102i 1i 第四章正弦交流电路[练习与思考]4-1-1 在某电路中，()A t i ο60 314sin 2220-=⑴指出它的幅值、有效值、周期、频率、角频率及初相位，并画出波形图。
⑵如果i 的参考方向选的相反，写出它的三角函数式，画出波形图，并问⑴中各项有无改变？解：⑴ 幅值 A I m 2220有效值 A I 220= 频率 3145022f Hz ωππ=== 周期 10.02T s f== 角频率314/rad s ω=题解图4.01 初相位 s rad /3πψ-=波形图如题解图4.01所示(2) 如果i 的参考方向选的相反, 则A t i ??+=32 314sin 2220π，初相位改变了，s rad /32πψ=其他项不变。
波形图如题解图 4.02所示。
题解图4.024-1-2 已知A )120314sin(101ο-=t i ，A )30314sin(202ο+=t i⑴它们的相位差等于多少？⑵画出1i 和2i 的波形。
并在相位上比较1i 和2i 谁超前，谁滞后。
解：⑴ 二者频率相同，它们的相位差-=?-?-=-=1503012021i i ψψ? (2)在相位上2i 超前，1i 滞后。
波形图如题解图4.03所示。
题解图4.03+14-2-1 写出下列正弦电压的相量V )45(sin 2201ο-=t u ω，)V 45314(sin 1002ο+=t u 解：V U ?-∠=?4521101 V U ?∠=?4525024-2-2 已知正弦电流)A 60(sin 81ο+=t i ω和)A 30(sin 62ο-=t i ω，试用复数计算电流21i i i +=，并画出相量图。
解：由题目得到Aj j j j I I I m m m ?∠=+=-++=?-?+?+?=?-∠+?∠=+=?1.231093.32.9)32.5()93.64()30sin 630cos 6()60sin 860cos 8(30660821 所以正弦电流为)A 1.23(sin 101ο+=t i ω 题解图4.04 相量图如题解图4.04所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题
4-1、（ C ）变流电路是把一种形式的交流变换成另一种形式交流电的电路。
A、交流-直流
B、直流-交流
C、交流-交流
D、直流-直流
4-2、只改变电压、电流大小或对电路的通断进行控制，而不改变频率的电路称为( A)电路。
A、交流电力控制
B、变频
C、交流调压电路
D、交流调功电路
4-3、在单相交-交变频电路中，要改变输出频率，必须改变两组变流器的( A)；要改变输出电压的幅值，就要改变变流电路工作时的( D )。
A、切换频率
B、幅值
C、电压
D、控制角
4-4、交-交变频电路是把电网频率的交流电直接变换成(C)频率的交流电的变流电路。
属于(A)变频电路。
A、直接
B、间接
C、可调
D、不可调
4-5、电网频率为50Hz时，对6脉波三相桥式电路而言，交-交变频电路的输出上限频率约为( B )。
A、10Hz
B、20Hz
C、50Hz
D、100Hz
二、填空题
4-1、变频电路有（）变频电路和（）变频电路等形式。
交-交；交-直-交
4-2、单相交流调压电路中，由于波形正负半波（），所以不含直流分量和（）谐波。
对称；偶次4-3、交流调功电路和交流调压电路的电路形式( )，控制方式( )。
相同；不同
4-4、两组变流电路在工作时采取直流可逆调速系统中的（）工作方式，即一组变流电路工作时，封锁另一组变流电路的触发脉冲。
无环流
4-5、三相交-交变频电路的接线方式有公共交流母线进线方式和（）联结方式。
输出星形
三、问答题
4-1、交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？
答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。
交流调压电路是在交流电源的每个周期对输出电压波形进行控制。
而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。
交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。
交流调功电路常用于电炉温度这样时间常数很大的控制对象。
由于控制对象的时间常数大，没有必要对交流电源的每个周期进行频繁控制。
4-2、晶闸管相控整流电路和晶闸管交流调压电路在控制上有何区别？
答：相控整流电路和交流调压电路都是通过控制晶闸管在每一个电源周期内的导通角的大小（相位控制）来调节输出电压的大小。
但二者电路结构不同，在控制上也有区别。
相控整流电路的输出电压在正负半周同极性加到负载上，输出直流电压。
交流调压电路，在负载和交流电源间用两个反并联的晶闸管VT1 、VT2或采用双向晶闸管相联。
当电源处于正半周时，触发VT 1导通，电源的正半周施加到负载上；当电源处于负半周时，触发VT 2 导通，电源负半周便加到负载上。
4-3、三相交-交变频电路有哪两种接线方式？它们有什么区别？
答：第一种：公共交流母线方法。
它由三组彼此独立的，输出电压相位相互错开120 的单相交-交变频电路组成，他们的电源进线通过进线电抗器接在公共的交流母线上。
因为电源进线端公用，所以三相单相变频电路的输出端必须隔离。
为此，交流电动机的三个绕组必须拆开，同时引出六根线。
第二种：输出星形连接方式。
由三组彼此独立的，输出电位相互错开120°的单相交-交变频电路组成，共电源进线通过进线电抗器接在公共的交流母线上。
三相交－交变频电路的输出端星形联结，电动机的三个绕组也是星形联结，电动机中点和变频器中点接在一起，电动机只引三根线即可。
因为三组单相变频器连接在一起，其电源进线就必须隔离，所以三组单相变频器分别用三个变压器供电。
4-4、单相交交变频电路和直流电动机传动用的反并联可控整流电路有什么不同?
答：单相交-交变频电路和直流电动机传动用的反并联可控整流电路的电路组成是相同的，均由两组反并联的可控整流电路组成。
但两者的功能和工作方式不同。
单相交-交变频电路是将交流电变成不同频率的交流电，通常用于交流电动机传动，两组可控整流电路在输出交流电压一个周期里，交替工作各半个周期，从而输出交流电。
而直流电动机传动用的反并联可控整流电路是将交流电变为直流电，两组可控整流路中哪一组工作并没有像交-交变频电路那样的固定交替关系，而是由电动机正反转工作状态的需要决定。
四、计算题
4-1、在图示交流调压电路中，已知U 2＝220V ，负载电阻R L ＝10Ω，当触发角α＝90°时，R L 吸收的电功率是多少？并画出R L 上的电压波形图。
导通区用阴影线表示。
习题图4-1 答：2.4KW 。
4-2、单相交流调压，阻感负载，U 1=220V ，L=5.5mH ，R =1Ω。
求：最小移相角α＝？，最大负载电流有效值I =?，最大输出功率P max=?，功率因数cos ϕ=?
解：（1）移相角︒=⨯⨯⨯==-601105.5502arctan arctan 3
πωϕR L
，所以︒≤≤︒18060α
（2）ϕα=时，电流连续，且电流最大。
其值()A Z U I 110105.55021220231=⨯⨯⨯+==-π
（3）最大输出功率KW I U I U P 1.1260cos 110220cos cos 11max =︒⨯⨯===αϕ
（4）功率因数5.0cos =ϕ。
