框架结构PPT课件

当框架结构房屋的层数不多时，其侧移主要表现为整体剪切变形，整 体弯曲变形的影响很小。
框架结构的侧移
6
2.剪力墙结构体系
1)剪力墙承受竖向荷载及水平荷载的能力都较大。 2)其特点是整体性好，侧向刚度大，水平力作用下侧
移小，并且由于没有梁、柱等外露与凸出，便于房间内 部布置。
3)缺点是不能提供大空间房屋。结构延性较差。
Hale Waihona Puke Baidu19
3.2.1.2框架结构的分类 1.按施工方法的不同分类 (1)全现浇式框架：框架全部构件（梁、板、柱）
均在现场现浇成整体。 1)整体性和抗震性能好； 2)构件尺寸不受标准构件限制; 3)现场工程量大，模板耗费多，工期较长。 使用最广泛，大量用于多高层建筑及抗震地区。 (2)装配式框架：框架全部构件（梁、板、柱）
13
14
4筒体结构体系
简体结构包括框架一核心筒结构与筒中筒结构。 1）框架一核心筒结构由实体的核心筒和外框架
构成。 2）一般将楼电梯间及一些服务用房集中在核
心筒内；其他需较大空间的办公用房、商业用房 等布置在外框架部分。
3）由于核心简实际上是两个方向的剪力墙构 成封闭的空间结构，具有更好的整体性与抗侧刚 度。
7
10－14层是本工程的结构转换层，结构受力形式转换，异型柱、巨型柱通 过柱上起斜柱和大梁上起斜柱的方式转换成截面较小的框架柱，构件本身的 配筋相对比较密集，尤其体现在13、14层竖向结构部分
为了适用任何方向的水平力(或地震作用)，因此对于矩形平 面，剪力墙在纵横双向均应设置；对于圆形平面，剪力墙应 沿径向及环向设置；三角形平面，宜沿三个主轴方向设置剪 力墙。 剪力墙结构在水平力作用下侧向变形的特征为弯曲型。
框架-核心筒结构体系适用于高度较高，功能较 多的建筑。
15
1)筒中筒结构是由实体的内筒与空腹的 外筒组成。空腹外筒由密排柱及高度较 大的横梁组成。
2)筒中筒结构体系具有更大的整体性与 侧向刚度，因此适用于高度很大的建筑。
3)如果将若干筒体组合成成组筒结构体 系，则侧向刚度更大，可适用于特别高 的超高层建筑。
9
10
11
3.框架－剪力墙结构体系
1)框架结构的主要特点是能获得大空间的房屋，房 间布置灵活。而其主要弱点是抗侧移刚度较小，侧 移较大。 2)剪力墙结构侧向刚度大，可减小侧移。但是全剪 力墙结构无法布置大空间房屋。 3)框架—剪力墙结构体系恰好是对两者取长补短， 既能布置大空间房屋与小空间房屋，布置灵活，又 具有较大的侧向刚度，弥补纯框架结构之不足， 4）框架—剪力墙结构体系广泛用于层数较多、房 屋总高较高的建筑，而且可以灵活布置大小空间房 间，适应较多的建筑功能要求。
框架结构的缺点因构件截面尺寸不可能太大故强度和 刚度受到一定限制，因此房屋的高度受到限制。
2
框架柱网布置举例
3
按施工方法不同，框架结构可分为现浇式、装配式和装配整体式三种。
（1）框架结构的受力特点 在竖向荷载和水平荷载作用下，框架结构各构件将产生内力和变形。
框架梁主要内力为弯矩和剪力，轴力很小；框架柱的主要内力为轴力、弯 矩和剪力。框架结构的侧移一般由两部分组成：由水平力引起的楼层剪力， 使梁、柱构件产生弯曲变形，形成框架结构的整体剪切变形us；由水平力引 起的倾覆力矩，使框架柱产生轴向变形（一侧柱拉伸，另一侧柱压缩）， 形成框架结构的整体弯曲变形ub。

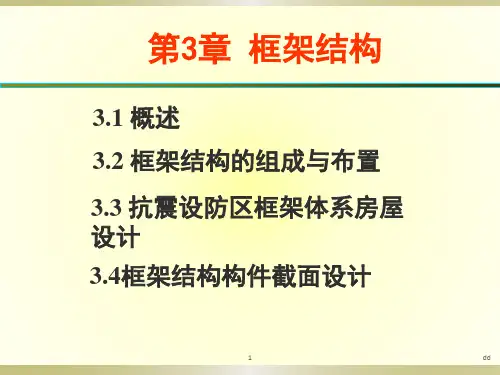

第3章 框架结构
3.1 概述 3.2 框架结构的组成与布置 3.3 抗震设防区框架体系房屋 设计 3.4框架结构构件截面设计
1
3.1概述
钢筋混凝土高层建筑常用的结构体系： 1.框架结构体系
由框架梁、柱、楼板等主要构件组成。 其特点是:柱网布置灵活，便于获得较大的使用空
间．延性较好。横向侧移刚度较小。因此适用需要大 空间的、层数不宜太多、房屋的高度不宜太高的建筑， 例如商场、车站、展览馆、停车库、宾馆的门厅、餐 厅等。 框架应当纵横双向布置，形成双向抗侧力体系。高层 建筑不宜采用框架结构。 框架结构在水平力作用下侧向变形的特征为剪切型。
18
3.2 框架结构的组成与布置
3.2.1框架结构的组成与分类
3.2.1.1框架结构的组成 梁、柱连接而成的， 刚性连接
铰接连接：排架结构
框架结构一般要求：框架柱在纵横两个方向应有 框架梁连接，梁柱中心线宜重合，框架柱宜纵横 对齐、上下对中。 为了满足使用功能或建筑造型上的要求：抽梁、抽 柱、内收、外挑、斜梁等形式。
采用预制装配. 1)可加速施工进度，提高建筑工业化程度； 2)节点构造刚性差（预埋件），抗震性能差。 在抗震设防地区不宜采用。
20
(3)半现浇框架：梁、柱现浇，楼板预制。 1)梁、柱整体性较好，适用于抗震建筑（不如全
1)当地下室或下部一层、几层，需要大空间时(如商场、 停车库等)即形成部分框支剪力墙结构。 2)在框支剪力墙结构和剪力墙结构两种不同结构的过 渡层必须设置转换层.
剪力墙结构由于承受竖向力、水平力的能力均较大，横 向刚度大，因此可以建造比框架结构更高、更多层数的 建筑。只能以小房间为主的房屋，如住宅、宾馆、单身 宿舍。而宾馆中需要大空间的门厅．餐厅、商场等往往 设置在另外的建筑单元中。
16
17
1999年初，上海市又一座标志性建 筑傲然屹立黄浦江畔，人们期待已久的 世 界第四、亚洲第二、中国内地第二（上海 环球金融中心刷新的历史）的88层金茂大 厦（Jinmao Tower）终于推向市场，这幢 集现代办公楼、豪华五星级酒店、商业会 展、高档宴会、观光、娱乐、商场等综合 设施于一体，深富中华民族文化内涵，溶 汇西方建筑艺术的智慧型摩天大楼，已成 为当今沪上最方便舒适、最灵活安全的办 公、金融、商贸、娱乐和餐饮的理想活动 场所。
12
对于地震区建筑来说，框架一剪力墙结构具 有两道抗震防线即剪力墙与框架。
框架—剪力墙结构的主要缺点，由于功能要 求，剪力墙布置位置往往受到限制，往往不 可避免地造成刚心、质心不重合，产生偏心 扭矩。同时其侧向刚度还是偏小．房屋建造 高度受到限制。
框架一剪力墙结构在水平力作用下侧向变形 的特征为弯剪型。
