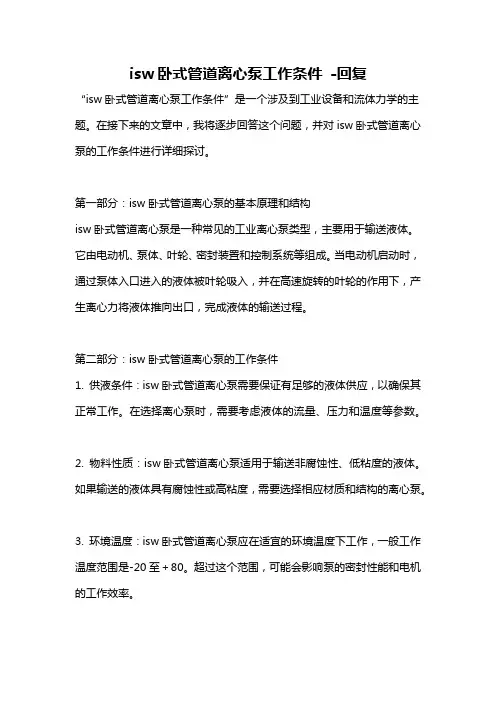

isw卧式管道离心泵工作条件 -回复
isw卧式管道离心泵工作条件-回复“isw卧式管道离心泵工作条件”是一个涉及到工业设备和流体力学的主题。
在接下来的文章中，我将逐步回答这个问题，并对isw卧式管道离心泵的工作条件进行详细探讨。
第一部分：isw卧式管道离心泵的基本原理和结构isw卧式管道离心泵是一种常见的工业离心泵类型，主要用于输送液体。
它由电动机、泵体、叶轮、密封装置和控制系统等组成。
当电动机启动时，通过泵体入口进入的液体被叶轮吸入，并在高速旋转的叶轮的作用下，产生离心力将液体推向出口，完成液体的输送过程。
第二部分：isw卧式管道离心泵的工作条件1. 供液条件：isw卧式管道离心泵需要保证有足够的液体供应，以确保其正常工作。
在选择离心泵时，需要考虑液体的流量、压力和温度等参数。
2. 物料性质：isw卧式管道离心泵适用于输送非腐蚀性、低粘度的液体。
如果输送的液体具有腐蚀性或高粘度，需要选择相应材质和结构的离心泵。
3. 环境温度：isw卧式管道离心泵应在适宜的环境温度下工作，一般工作温度范围是-20至＋80。
超过这个范围，可能会影响泵的密封性能和电机的工作效率。
4. 进出口管道：isw卧式管道离心泵需要与进出口管道连接，进口管道应保证畅通，无堵塞物，以确保泵的正常吸入工作。
出口管道则需要适当配置，以满足液体的输送需求。
5. 运行状态：isw卧式管道离心泵需要在稳定的运行状态下工作。
在启动和停止过程中，应注意电机和泵的运行状态，确保其正常工作。
第三部分：isw卧式管道离心泵的维护和保养1. 定期检查：定期对isw卧式管道离心泵进行检查，包括观察外观是否有损坏、检查密封装置是否正常、检查电机运行情况等。
2. 清洁防腐：对isw卧式管道离心泵进行定期清洁，以防止泵内残留物的积累和腐蚀。
3. 更换润滑剂：根据使用情况和厂家要求，定期更换isw卧式管道离心泵的润滑剂，以保证泵的运行效果和寿命。
4. 定期保养：定期对isw卧式管道离心泵进行保养，包括紧固螺栓、检查轴承、清洗泵体等，以确保泵的正常工作和延长使用寿命。
ISW型卧式管路离心水泵技术参数
ISW型卧式管路离心水泵技术参数ISW型卧式管路离心水泵在ISG型基础上并参照IS型离心水泵之性能参数，依据管路式离心水泵的独特构造组合设计生产。
该产品使用国内泵专家提供的最先进水力模型，高效节能，性能靠谱，深受国内外客商的赞益。
ISW型卧式管路离心水泵-产品特征：ISW型卧式管路离心水泵是在ISG型立式离心水泵基础上配用低转速电动机，大幅度减低了运作噪音，成倍延长易损件命名用寿命，最应用于空调循环及采暖循环与各种循环系统末端增压。
创新设计的立式构造使其占地面积与占用空间更少，应用更简便。
ISW型卧式管路离心水泵-产品概述ISW系列卧式单级单吸离心水泵，是在吸收国内外同类产品先进技术的基础上，使用国内通用离心水泵之性能参数，自行研发开发的新一代节能、环保卧式离心水泵。
该系列泵性能优、靠谱性高、寿命长、构造合理、外部美观，具有行业领先水平。
ISW型卧式管路离心水泵-首要应用:一、ISW卧式清泵，供传输清水及物理化学特性类似于清水的其他介质之用，应用于化工与城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离传输，暖通制冷循环、浴室等冷暖水循环增压及机械配套，应用温度T80℃。
二、ISWR卧式热泵普遍应用于：冶金、化工、纺织、造纸、及其宾馆饭店等锅炉热水增压循环传输及城市采暖系统，ISWR型应用温度T120℃。
三、lSWH卧式化工泵，供传输不含固体颗料，具有腐蚀性，粘度类似于水的介质，应用于石油、化工、冶金、电力、造纸、食品制药与合成纤维等部门，应用温度为-20~C～120℃。
四、lSWB卧式管路油泵，供传输气油、煤油、柴油等用油类产品或易燃、易爆介质，被传输液体温度为一20~C～120℃。
ISW型卧式管路离心水泵-运转工况:一、吸入压头一、6MPa，或泵系统最高运转压头一、6MPa，即泵吸入口压头泵泵扬程一、6MPa、泵静压试验压头为二、5MPa，订货时请注明系统运转压头。
泵系统运转压头超过一、6MPa时应在订货时另行提出，以便在生产时泵的过流部分与连接部分使用铸钢材质。
卧式离心泵型号及参数
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
卧式离心泵选型
卧式离心泵选型
离心泵有好多种，从使用上可以分为民用与工业用泵；从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。
离心泵结构简单、维护方便、价格便宜；主要缺点：由于吸出高度的限制，水泵安装位置很低，容易受潮、受淹，影响安全运行。
1、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按
计算所得扬程H乘以1.05-1.10系数后选泵；应选择特性曲线为随流量增大其扬程逐渐
下降的水泵，这样的泵工作稳定，并联工作时可靠；且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。
2、应选择效率高、低噪声、节能型卧式离心泵，严
禁选择淘汰产品。
3、当给水管网无调节设施时，宜采用调速泵组或额定转
速泵组编组运行供水。
泵组的最大出水量不应小于小区给
卧式离心泵
水设计流量，并应以消防工况校核。
4、卧式离心泵所配电机的电压应相同，且电源制式应与国家电网供电制式相同。
5、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备；当单泵可以满足要求时，
则不宜采用多台并联方式；若必须采用多台并联运行或大小泵搭配方式时，其型号、台数
不宜过多，型号一般不宜超过两种，卧式离心泵的扬程范围应相近；并联运行时每台泵宜仍在高效区范围内运行。
isw50-125管道泵
长沙自平衡多级泵厂家宏力水泵整理 ISW50-125管道泵型单级单吸离心泵概述：
ISW50-125管道泵型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
ISW50-125管道泵型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
ISW50-125管道泵型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。
泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。
泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。
轴承为单列向心球轴承，采用润滑油润滑。
ISW50-125管道泵型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
ISW50-125管道泵型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。
ISW50-125管道泵型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
ISWH卧式不锈钢管道离心泵介绍
详细信息：一、ISWH卧式不锈钢管道离心泵产品概述：ISWH卧式单级单吸化工离心泵，是在ISW基础上派声生出适用耐腐蚀性化工泵。
该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。
离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。
当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。
当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。
与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。
叶轮不停旋转，液体也连续不断的被吸入和压出。
由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
离心泵在化工生产中应用最为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。
因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。
一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开（一）离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。
具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。
叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。
泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。
泵壳侧旁的排出口与装有调节阀门的排出管路相连接。
（二）离心泵的工作原理当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。
液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。
ISW型卧式管道离心泵选型要点
ISW型卧式管道离心泵选型要点ISW型卧式管道离心泵要合理选泵，需要综合考虑泵机组、泵站投资和运行费用等综合技术经济指标，使之符合经济、安全、适用的原则。
现在就来介绍卧式管道离心泵选型需要注意的几方面。
ISW型卧式管道离心泵需注意以下几个方面：1、应选择效率高、低噪声、节能型水泵，严禁选择淘汰产品。
2、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按计算所得扬程H乘以1.05～1.10系数后选泵;应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠;且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。
3、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。
泵组的最大出水量不应小于小区给水设计流量，并应以消防工况校核。
4、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备;当单泵可以满足要求时，则不宜采用多台并联方式;若必须采用多台并联运行或大小泵搭配方式时，其型号、台数不宜过多，型号一般不宜超过两种，水泵的扬程范围应相近;并联运行时每台泵宜仍在高效区范围内运行。
5、变频调速泵(组)设计供水流量应保证满足生活给水系统中的最大设计秒流量的要求。
电源须可靠(双电源或双回路供电);水泵的工作点应选在水泵特性曲线(Q-H曲线)的高效工作区内，并不得选在Q-H曲线的延长线上，设计的最不利工作点应在水泵特性曲线高效区段的右端点，即水泵出水量最大、而扬程较低但能满足要求的那个点，也就是水泵特性曲线高效区的低点与管道特性曲线的交叉点。
水泵调速工作范围能尽量在水泵高效段内;调速范围宜设在水泵供水量的25%～100%之间;设备应具有水位自动控制功能。
6、生活加压给水系统的水泵机组应设置备用泵，备用泵的供水能力应大于最大一台运行水泵的供水能力，水泵宜自动切换，交替运行。
7、水泵所配电机的电压应相同，且电源制式应与国家电网供电制式相同。
要使用ISW卧式管道离心泵，就必须知道ISW卧式管道离心泵的工作原理以及与其他泵相比有哪些优点，这样在选择ISW卧式管道离心泵的时候就能够做到胸有成竹了。
ISW型卧式管道离心泵应用及原理
ISW型卧式管道离心泵应用及原理一、ISW型卧式管道离心泵技术参数ISW型卧式管道离心泵在ISG型基础上并参照IS型离心泵之性能参数，根据管道式离心泵的独特结构组合设计制造。
该产品采用国内水泵专家提供的最先进水力模型，高效节能，性能可靠。
二、ISW型卧式管道离心泵产品特征：ISW型卧式管道离心泵是在ISG型立式离心泵基础上配用低转速电机，大幅度降低了运行噪音，成倍延长易损件命名用寿命，最适用于空调循环及采暖循环和各种循环系统末端增压。
创新设计的立式结构使其占地面积和占用空间更少，使用更方便。
三、ISW型卧式管道离心泵产品概述ISW系列卧式单级单吸离心泵，是在吸收国内外同类产品先进技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心泵。
该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。
四、ISW型卧式管道离心泵主要用途:1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度120℃。
3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～120℃。
4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～120℃。
五、ISW型卧式管道离心泵工作条件:1、吸入压力1.6MPa，或泵系统最高工作压力1.6MPa，即泵吸入口压力泵扬程1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。
泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
卧式离心水泵如何选型
卧式离心水泵如何选型1、卧式离心水泵选型的条件：1）卧式离心水泵选型：输送介质的物理化学性能输送介质的物理化学性能直接影响泵的性能、材料和结构，是卧式离心水泵选型时需要考虑的重要因素。
介质的物理化学性能包括：介质名称、介质特性（如腐蚀性、磨蚀性、毒性等）、固体颗粒含量及颗粒大小、密度、粘度、汽化压力等。
必要时还应列出介质中的气体含量,说明介质是否易结晶等。
2）卧式离心水泵选型：工艺参数工艺参数是卧式离心水泵选型的重要依据，应根据工艺流程和操作变化范围慎重确定。
（1）卧式离心水泵流量Q流量是指工艺装置生产中，要求泵输送的介质量，流量也是卧式离心水泵选型要注意的要素，工艺人员般应给出正常、小和大流量。
泵数据表上往往只给出正常和额定流量。
卧式离心水泵选型时，要求额定流量不小于装置的大流量，或取正常流量的1.1 ~ 1.15倍。
（2）卧式离心水泵扬程H扬程是指工艺装置所需的扬程值，也称计算扬程。
般卧式离心水泵选型要求水泵的额定扬程为装置所需扬程的1.05 ~ 1. 1倍。
（3）卧式离心水泵进口压力P和出口压力P出口压力指泵进出接管法兰处的压力，进出口压力的大小影响到壳体的耐压和轴封的要求。
（4）卧式离心水泵温度T温度是指泵的进口介质温度，般卧式离心水泵选型应给出工艺过程中泵进口介质的正常、低和高温度。
（5）卧式离心水泵装置汽蚀余量NPSHa也称有效汽蚀余量（6）卧式离心水泵操作状态操作状态分连续操作和间歇操作两种。
3)卧式离心水泵选型：现场条件现场条件包括泵的安装位置<室内、室外），环境温度，相对湿度，大气压力，大气腐蚀状况及危险区域的划分等等条件。
2、卧式离心水泵选型之材料的选择：卧式离心水泵系列是指泵厂生产的同类结构和用途的泵，如IS型清水泵，S型双吸卧式离心水泵，IH型化工泵，ZGB型渣浆泵等。
通过不同材料的对比来判断卧式离心水泵如何选型。
卧式离心水泵选型中根据工艺参数和介质特性来选择泵的系列和材料。
ISW型卧式管道离心泵性能参数选型表及结构图
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式管道离心泵，是在吸收G内外同类产品先进技术的基础上，卧式管道离心泵采用G内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心泵。
该泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。
今天上海沈泉管道离心泵厂家就为大家简单的来讲解一下它的规格型号参数以及它的结构图，好让大家能够更加的了解这么一款优秀的离心泵。
下面就请大家跟着小编一起来看看吧。
一、ISW型卧式管道离心泵性能参数选型表：二、ISW型卧式管道离心泵结构图：卧式离心泵的基本组件是高速旋转叶轮和固定的蜗牛形泵壳。
具有多个(通常为4至12个)向后弯曲叶片的叶轮固定在泵轴上，并由电动机驱动，与泵轴一起高速旋转。
叶轮是直接对泵中的液体进行功的部件，并且是卧式离心泵的能量供应装置。
泵壳中央的吸油口与吸油管相连，吸油管的底部装有单向底阀。
泵壳侧面的排出口与装有调节阀的排污管道连接。
三、ISW卧式离心泵的工作原理：ISW卧式离心泵启动后，泵轴带动叶轮一起高速旋转，迫使预填充在叶片之间的液体旋转。
在惯性离心力的作用下，液体从叶轮中心径向移动到外周。
液体在流过叶轮的运动过程中获得能量，静压能量增加，流速增加。
当液体离开叶轮并进入泵壳时，由于壳内流道的逐渐膨胀，液体会减速，部分动能转化为静压能，Z后切向流入排放管。
蜗壳泵壳体不仅是收集从叶轮流出的液体的部件，而且还是动力传递装置。
当从叶轮的中心向外周投掷液体时，在叶轮的中心形成低压区域，并且由于液体之间的总势能差而将液体吸入叶轮的中心。
依靠叶轮的连续运转，液体被连续地吸入和排出。
由卧式离心泵中的液体获得的机械能转化为静压能的增加。
ISW卧式管道离心泵的品牌主要产品用途
ISW卧式管道离心泵根据使用场合介质和温度的不同，过流部分的材质变化及结构变化设计制造成同性能参数的IRG型热水泵、IHG型管道化工泵、YG型管道油泵，使用ISW卧式管道离心泵系列产品的使用得到普及，完全可以替代常规离心泵在所有场合使用。
ISW卧式管道离心泵的主要用途:
1、ISW卧式管道离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
2、IRWG(GWG)卧式热水(高温)循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃，GRG型使用介质温度T≤240℃。
3、IHW卧式化工离心泵适用于有腐蚀性介质的增压输送，使用介质温度不超过80℃。
4、IWY卧式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃
、ISW系列卧式管道离心泵产品工作条件：
1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。
泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料自控自吸泵。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
四、ISW系列卧式管道离心泵产品结构图：。
ISW卧式离心泵选型参数表
ISW卧式离心泵是一种管道式的离心泵，而用户若是能够详细的了解其选型参数表，那么对于管道卧式离心水泵的选型就会非常的有帮助，下面大家一起来看看上海沈泉管道泵厂家为大家装备的内容吧。
ISW卧式离心泵选型参数表：
备注：以上参数选型表只是ISW卧式管道离心泵的部分性能参数，如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询，我们有专业的工程师为您提供常规产品中没有的参数选型，更加精准的选出适合贵单位适用的卧式管道离心泵型号产品。
ISW型卧式管路离心水泵选择型号重点
ISW型卧式管路离心水泵选择型号重点ISW型卧式管路离心水泵要合理选泵，需要综合参考泵机组、泵站投资与运作费用等综合技术经济指标，使之适合经济、安全、应用的原则。
现在就来阐述卧式管路离心水泵选择型号需要注意的几层面。
ISW型卧式管路离心水泵需注意以下几个层面：一、应挑选效率高、低异响、节能型泵，严禁挑选淘汰产品。
二、应依据设计泵流量、所需泵扬程选泵，且参考泵因磨坏等因素导致泵出力下降，可按核算所得泵扬程H乘以一、05～一、10系数后选泵;应挑选特性曲线为随泵流量增加其泵扬程逐渐下降的泵，这样的泵运转平稳，并连运转时靠谱;且泵的运作运转点应维持在高效区间运作，这样既节能又不易损坏机件。
三、当给水管网无调节设施时，宜使用调速泵组或规定转速泵组编组运作供水。
泵组的极限出水量不应小于小区给水设计泵流量，并应以消防工况校核。
四、挑选水箱、水塔的提高泵应尽量减少泵的台数，宜一用一备;当单泵可以满足需求时，则不可以使用多台并连方法;若务必使用多台并连运作或大小泵搭配方法时，其型号、台数不可以太多，型号通常不可以超出两种，泵的泵扬程范畴应相近;并连运作时每台泵宜仍在高效区范畴内运作。
五、变频调速泵(组)设计供水泵流量应确保满足生活给水系统中的极限设计秒泵流量的需求。
电源须靠谱(双电源或双回路供电);泵的运转点应选在泵特性曲线(Q-H曲线)的高效运转区内，并不宜选在Q-H曲线的延长线上，设计的最不利运转点应在泵特性曲线高效区段的右端点，即泵出水量极限、而泵扬程较低但能满足需求的那个点，也就是泵特性曲线高效区的低点与管路特性曲线的交叉点。
泵调速运转范畴能尽量在泵高效段内;调速范畴宜设在泵供水量的25%～100%之间;机械应具有水位自动调整能力。
六、生活加压给水系统的泵机组应设置备用泵，备用泵的供水效率应超过极限一台运作泵的供水效率，泵宜自动切换，交替运作。
七、泵所配电动机的电压应相同，且电源制式应与国家电网供电制式相同。
卧式多级离心泵参数
卧式多级离心泵参数
ISW系列卧式多级离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。
该型号泵采用国内先进水力模型优化设计而成。
同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
ISW卧式多级离心泵是卧式多级离心泵中最具代表性的一个类型了，所以小编借助此系列多级离心泵，来说一下卧式多级离心泵：
昱金ISW卧式多级离心泵参数。
ISG-ISW40-125-管道离心泵-卧式管道泵-立式离心泵
立式管道离心泵ISW——卧式清水泵ISWR——卧式清水泵ISWH——卧式管道化工泵ISWY——卧式管道油泵ISWD——卧式低转速离心泵流量：5.6~720m³/h扬程：5~125m最大工作压力：1.6MPa(200及以下口径)，1.0MPa(200及以上口径)设计参数：流量扬程转速轴功率配套功率效率汽蚀泵口径泵型号（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）进口出口ISW型系列泵为单级单吸卧式离心泵，该泵由电机、泵和底座三部分组成。
泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。
泵体和泵盖的部分是从叶轮北面出剖分的，即为后开门结构形式。
泵和电机同轴，为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，其中残余轴向力由电机内轴承受。
泵与电机直接，安装时无需校正，具有共同底座，采用JGD型减震器进行隔振。
一、主要用途:1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
二、卧式管道泵工作条件:1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。
泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
离心泵参数和型号意义，离心泵怎么选型？立式的好还是卧式的好？
离心泵参数和型号意义，离心泵怎么选型？立式的好还是卧式
的好？
ISW型卧式单级单吸管道离心清水泵，简称卧式离心泵。
简单而言——ISG型和ISW型，一个是立式一个是卧式。
主要用途，主要功能，性能参数基本一致。
关于立式和卧式，我是这样理解的：立式——指电机轴与地面处于“⊥”状态；卧式——指电机轴与地面处于平行状态；如果把我们自己当成电机轴，就更好理解了，我们日常站立的状态与地面的关系就是立式；我们晚上回家睡觉的状态与地面的状态就是卧式。
除了和立式相同的优点以外：
1、相对于立式而言，卧式离心泵的重心低，运动平稳性更好，振动更小；
2、卧式离心泵在更换密封件、轴承等配件的时候更方便；
3、尤其在电机功率比较大，电机自身体积和重量比较大的时候，更换泵头不需要把电机吊起来就要可以操作，更方便、更安全、更快捷；
4、卧式离心泵的出料口，可根据现场情况，向左、向右、向上三个方向，便于管路安装，避免管路和空间的浪费；。
ISW卧式单级离心泵规格型号参数表
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式单级离心泵是一种卧式结构的管道离心泵，由于该泵拥有着不错的增压性能和远距离输送的能力，常被用在工业、农业以及城市水务系统中，而详细的了解卧式单级离心泵的规格型号参数表，将有助于用户在对卧式离心泵选择的时候提供很大的帮助，从而挑选出一款适合自己的优秀水泵。
为此，上海沈泉管道离心泵厂家就为大家来简单的讲解下这款卧式离心泵的规格型号参数。
ISW卧式单级离心泵指的是ISW型号的卧式管道离心泵，其中的ISW指的是其型号，W 代表的是卧式结构。
单级是指只有一个叶轮。
此款卧式泵的主要特点在于处理效率高、占地更省、维修方便、拆装和使用都十分的方便，是目前城市水务系统中比较常见的水泵之一。
该款泵可输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，对于介质中带有微颗粒的介质，可输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。
扬程范围为7-150m，效率高可达85%。
适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
ISW卧式单级离心泵参数表：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助大家。
若是大家还想了解更多内容，可通过站内对应产品详情页来加以了解，若是在阅读的过程中有不理解的都可以联系站内客服咨询。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ISW卧式管道离心泵选型及技术
要使用ISW卧式管道离心泵，就必须知道ISW卧式管道离心泵的工作原理以及与其他泵相比有哪些优点，这样在选择ISW卧式管道离心泵的时候就能够做到胸有成竹了。
一般来说，ISW卧式管道离心泵拥有卧式管道离心泵的工作原理，在细节上又有自己的特点。
一、ISW卧式管道离心泵的工作原理
离心泵所以能把水送出去是由于离心力的作用。
水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称：气蚀)造成设备事故。
二、ISW卧式管道离心泵的优点
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质;配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、ISW型卧式管道离心泵产品特点:
1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
7、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
8、ISWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
9、ISWH卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
10、ISWB卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。
