预应力梁板孔道压浆饱满度检测工作汇报PPT(共 61张)
预应力孔道灌浆饱满度检测方法综述.doc
预应力孔道灌浆饱满度检测方法综述摘要：对于后张法预制梁，孔道灌浆质量的好坏是预应力钢绞线在桥梁运营期间能否正常发挥作用的重要影响因素之一。
灌浆不密实，孔道内有空隙，钢绞线没有被完全包裹，桥梁服役期完全暴露在自然环境，大气中的水、空气等进入这些空隙，就会侵蚀钢绞线，尤其是在高应力状态下更容易发生锈蚀、断裂，直接影响到桥梁的安全性、可靠性。
近年由于灌浆质量差而发生的桥梁事故屡见不鲜，所以对灌浆质量的检测显得尤为重要。
关键词：灌浆饱满度探地雷达法冲击回波法超声波法衰减法射线法引言目前孔道灌浆饱满度的无损检测方法有多种，主要有：射线法、探地雷达法、冲击回波法、超声波法、全长衰减法、全长波速法等；从近年发表的文献看，国内学者的研究方向主要集中在冲击回波法、探地雷达法和超声波法上，成果也越来越丰富。
鉴于此现状，有必要系统得对孔道灌浆饱满度检测方法做深入的分析、归纳、总结，并在此基础上探讨检测技术的发展前景。
1 孔道灌浆饱满度检测方法1.1 探地雷达法探地雷达的基本原理是：脉冲电磁波信号遇到介电常数不同的界面时，会产生反射，根据有无反射信号可以判断介质分布；进一步分析反射信号的波形、振幅的变化可以推断出介质的空间位置、结构、形态等。
当孔道灌浆不密实时，不密实部分一般会由空气或水填充，它们与混凝土、钢筋的介电常数有很大差异，有很强的反射信号；有空洞存在时，雷达波衰减较慢，甚至出现振幅增大的特点；不密实处由水填充时，会有强烈的反射信号，振幅衰减很快[1]预应力孔道一般都是由预埋在梁体内的金属波纹管成型的，再加上梁体内纵横分布的钢筋，这对电磁波会产生很大干扰，虽然有学者进行过模拟（正演）[2]和实测，但用探地雷达检测孔道灌浆质量局限性还是较大，检测效果还有待进一步验证。
1.2 冲击回波法冲击回波法原理：利用一个瞬时机械冲击产生的低频应力波，在构件内部缺陷表面、构件底部产生反射，通过频谱分析提取反射回波频率；根据冲击回波理论，回波信号的主频有下式[3]：式中为回波信号主频，为形状系数，为混凝土波速度，为混凝土板厚；由此式可确定缺陷深度。
管道压浆PPT课件
端（ 1725mL±5mL 浆体）。开启
底口，使浆体自由流出，记录浆体
全部流出时间（s），称为灌浆料
的流出度。
第19页/共38页
3、试验方法
（2）试验方法 4)出机流动度和30min流动度 出机流动度测试完毕， 将所有浆体转入搅拌
锅，放置至30min。慢速搅拌1min ，测试30min 流动度。
5)自由泌水率 a)容器 试验容器如图B.1，容器采用 1000mL的量筒，或者采用直径 为60mm、高500mm的底部封 闭的透明玻璃管。
＞第16.页8/m共时38）页
附录D
2、技术要求 （2）浆体性能要求
序号 9 10 11 12 13 14 15 16
续表4 浆体性能指标
检验项目
指标
充盈度
合格
7d强度
抗折 ≥6.5
MPa
抗压 ≥35
28d强度
抗折 ≥10
MPa
抗压 ≥50
24h自由膨胀率％
0～3
对钢筋的锈蚀作用 无锈蚀
含气量％
0～3
技术要求 ≤12% ≤0.02% ≤100% ≤3.0% ≤1.0(干排灰） ≤3.0% ≤1.0%
第2页/共38页

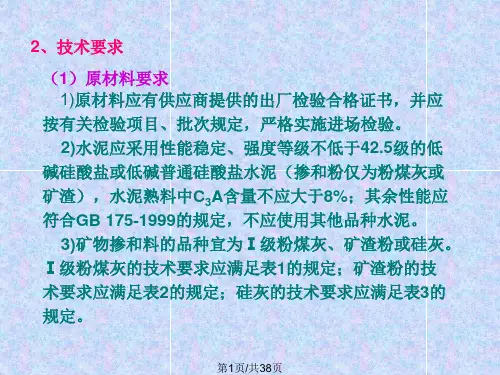

2、技术要求 （1）原材料要求 表2 矿渣粉的技术要求
序号 项目
技术要求
1
MgO含量
≤14%
2
SO3含量
3
烧失量
≤4.0% ≤3.0%
4
氯离子含量
≤0.02%
5
比表面积
350～500m2/kg
中，注入浆体体积约800mL，并记录浆体准确体积。然后 将密封盖严，并在中心位置插入钢丝束。静载3h后用吸管 吸出灌浆料表面的离析水量，移入10mL的量筒内，测量泌 水量V1。
后张法预制梁孔道压浆质量控制研究PPT课件
四、新材料、新设备的应用
2 智能压浆系统的应用
2.特点 （3）高速搅拌制浆 高速搅拌桶的额定转速可达1000转/分钟，高速搅拌可使浆液的固体粉 料与水得到充分亲和。 （4）低速搅拌桶防沉淀 设有大容量低速搅拌桶，可容纳数次高速搅拌桶搅拌后的水泥浆，满 足大流量压浆设备的不间断供料。 （5）流量和压浆压力时间可测、可控 分别于进浆口和出浆口设置压力传感器，通过压力传感器监测孔道内 真空度和压浆压力。通过压力传感器和时间计数器对孔道真空度和屏 浆时间的监测信息，反馈控制螺杆压浆机的压浆施工。 采用流量传感器监测浆液流量，精确统计压浆量，有效防止少灌或漏 灌现象。
第19页/共28页
三、压浆质量检测
2 冲击回波法
2.测试方法 （1）定性检测
（2）定位检测
第20页/共28页
三、压浆质量检测
2 冲击回波法
3.结果判定——全长衰减法（定性检测）
第21页/共28页
三、压浆质量检测
2 冲击回波法
3.结果判定——等效波速法（定位检测） 利用在波纹管上部激振时，根据弹性波的反射特性来判断缺陷的具体 位置。，具体缺陷判别为：
7.质量检测问题
压浆属隐蔽工程，压浆完成后一般不进行压浆质量检测，因此缺少有力的控制 手段，导致压浆施工问题突出。
第8页/共28页
二、施工工艺控制
1 施工工艺流程
压浆准备
浆液制备
浆液存贮
压浆
封锚
水泥、 压浆剂
制浆机
水
压浆机 储浆罐
箱梁
第9页/共28页
二、施工工艺控制
2 规范及技术要求
根据规范要求，后张预应力孔道宜采用专用压浆料或专用压浆剂 配制的浆液进行压浆。其浆液主要性能指标如下：
预制梁预应力孔道压浆密实度检测分析报告8.4
附件1：预制梁预应力孔道压浆密实度检测分析报告一、检测目的预应力钢绞线要在桥梁使用过程中确保长期发挥作用，达到设计要求，孔道压浆的质量效果是重要的影响因素之一。
如果压浆不密实，水和空气的进入使得处于高度张拉状态的钢绞线材料易发生腐蚀，造成有效预应力降低。
严重时，钢绞线会发生断裂，从而极大地影响桥梁的耐久性、安全性。
此外，压浆质量缺陷还会导致混凝土应力集中，进而改变梁体的设计受力状态，从而影响桥梁的承载力和使用寿命。
二、检测方法㈠无损检测：使用SPC-MATS预应力混凝土梁多功能检测仪对孔道进行检测，对采集的数据进行分析处理，根据处理后的频谱信号进行压浆密实度及缺陷位置的判定。
㈡钻孔验证：无损检测后，为验证其准确性，在梁板两端端头最不利点的侧面开孔，采取以下方式进行验证。
1.用工业内窥镜对孔内情况观察。
2.穿丝：即用铁丝看能否穿过，一般适用于较长的缺陷。
3.挂钩：用小钩去挂钢绞线。
若能钩住钢绞线即表明存在较大的缺陷。
三、检测结果预制梁预应力孔道压浆密实度检测结果汇总表检测结果缺陷情况统计表A级：注浆饱满或波纹管上部有小蜂窝状气泡，与钢绞线不接触；B级：波纹管上部有空隙，与钢绞线不接触；C级：波纹管上部有空隙，与钢绞线相接触；D级：波纹管上部无砂浆，与钢绞线相接触并严重缺少砂浆。
D级又可细分为D1、D2和D3级，分别对应于大半空、接近全空和全空。
A级B级C级D1级D2级D3级压浆密实度分级示例四、问题分析㈠试验检测不规范：工地试验室未严格按《公路桥涵施工技术规范》及《浙江省公路桥梁预应力孔道压浆技术指南》进行日常压浆浆液的质量检测。
1.工地试验室对于压浆料质量的控制能力较弱，检测项目少，依赖第三方委托的结果，没有时效性，试验人员没有充分掌握预应力孔道压浆技术的试验理论知识和实际操作能力。
2.未进行30min、60min流动度，现场沉积率检测，不能发现浆液可能存在的沉淀、离析、泌水等不合格现象。
3.未进行竖向膨胀率、压力充盈度、充盈度试验，不但不能发现浆液实际膨胀情况，而且可能存在的收缩问题。

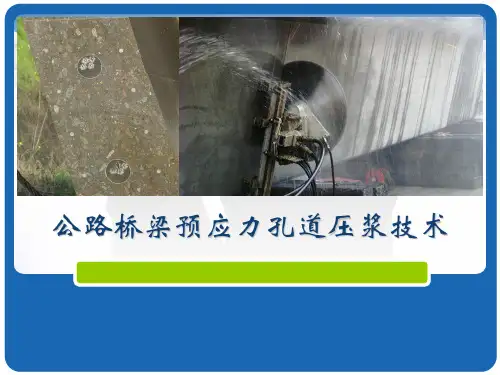

公路桥梁预应力孔道压浆技术PPT培训课件
配方及样品，在工地试验室进行试配，根 据实际浆液性能变化可适当调整，指标应 符合表4-2的要求，28天强度应满足设计值 的1.15倍，方可确定合格供货方。
设计方法
❖5.3 配合比验证 ❖ 5.3.1生产配合比验证 ❖ 制浆原材料进场后，根据试验室配合比试
必须选用专用压浆料、压浆剂
10～18s、 10～17s
无
16～24s、10～20s
24小时自由泌水率 %
2～3
0
24小时自由膨胀率 %
＜10
水（灰）胶比
0.40～0.45
0～3
0.27～0.30、 0.26～0.28
1.3 技术可执行性
合格工程产品的可实现性
合适的 原材料价格
简便的 施工工艺
简易的质量 控制方法
高速制浆
流动度
试验室配合比设计与试验工作的目的
❖检验原材料是否符合规范要 求
❖确定材料配合比例是否满足 规范要求
❖试验合格施工是否一定没问 题？
试验设计与施工实际的差距永远存在
❖希望用小型的试验检验 方法来指导施工！
❖尽可能缩短两者之间的 差距，我们一直努力着。
❖试验0.28-15s， ❖施工0.26-13s，
2.3 如何签约与验收？
❖签订的合同中应明确下列指标： 技术指标的依据 验收方法
❖验收程序
3.配合比设计与试验
3.1 设计思想 3.2 设计方法 3.3 试验方法
3.1基于整体论的浆液配合比设计思路
因此:配合比设计必须事先知晓的下列信息
耐久性指标:强度/膨胀率/防腐蚀等 浆液性能要求:流动度/流动度保持时间 环境条件:施工季节 制浆方法/运输工具 制浆--入孔道时间
梁板孔道压浆饱满度无损检测技术
梁板孔道压浆饱满度无损检测技术-工程论文梁板孔道压浆饱满度无损检测技术马俊尧MA Jun-yao（中铁十四局集团第五工程有限公司，兖州272100）（The Fifth Project Co.，Ltd. of China Railway Bureau 14 Group，Yanzhou 272100，China）摘要：通过宁夏银川至青铜峡高速公路项目梁板孔道压浆饱满度检测，阐述了梁的承载能力和耐久性对桥梁寿命至关重要作用。
Abstract: Through the beam plate hole grouting plumpness testing of the expressway from Yinchuan to Qingtongxia, this paper expounds the importance of carrying capacity and durability to the life of the bridge.关键词：梁板；孔道压浆；饱满度；检测技术Key words: beam plate；hole grouting；plumpness；testing technology 中图分类号：U445.57 文献标识码：A 文章编号：1006-4311（2015）30-0141-030 引言以往梁板孔道压浆是否饱满，主要观察锚具压浆孔浆液是否饱满，或在管道处破损检测，认为锚具压浆孔浆液饱满就认为压浆饱满，破顺处浆液饱满就认为管道压浆饱满，这是不科学的，在压浆的过程中如果中间有空气在波纹管中，波纹管道就会在中间处形成空气夹层，长期对钢绞线锈蚀，对梁板的使用寿命大大降低，严重会是梁板断裂，造成严重后果，现在采用SPC-MATS预应力混凝土梁多功能检测仪检测，能科学地、真实地反应出浆液是否饱满，对梁板使用寿命能做出科学的定论。
1 检测对象①预制预应力混凝土梁孔道压浆密实度（饱满度及缺陷）；②现浇预应力混凝土孔道压浆（饱满度及缺陷）；③连续刚构梁孔道压浆密实度（饱满度及缺陷）；④其他预应力结构孔道压浆密实度（饱满度及缺陷）。
梁板孔道压浆饱满度及缺陷无损定位检测
浅析梁板孔道压浆饱满度及缺陷无损定位检测【关键词】孔道压浆；饱满度；检测孔道压浆对预应力桥梁使用寿命有很大的影响。
如果压浆不饱满和密实，水和空气的进入，使得处于高度张拉状态的钢绞线材料易发生腐蚀，造成有效预应力降低；严重时，钢绞线会发生断裂，从而极大地影响桥梁的耐久性、安全性。
梁板压浆饱满度检测在宁夏中宁黄河大桥改扩建工程成功应用，提高了孔道压浆质量，并形成了集检测原理、检测方法、判别标准及缺陷处理方法等完整的检测评判和处理体系。
1 检测方法及原理1.1 检测方法简介预应力梁：通过弹性波的传播、反射特性，可以对预应力梁的孔道压浆饱满度进行定性检测和定位检测。
定性测试效率高，测试时间短，但难以判定缺陷位置和类型；定位测试精度高，尤其对缺陷位置和类型容易判定精准，但测试时间较长，效率相对较低。
因此定性测试与定位测试是测试效率与测试精度的平衡，两种方法相互补充，定性测试结果合格一般不需要进行定位测试。
锚头尚未封闭的梁，可应用上述各种方法；锚头已封闭的梁，只可应用冲击回波等效波速法（ieev法）。
1.2 定性检测定性检测是通过露在两端表面的锚头/钢绞线进行激振和拾振，在预应力梁两端钢绞线（锚杆）露出端上分别固定一个传感器（s31sc），用激振导向器尖端部分紧贴钢绞线（锚杆）端面中心部位，然后用打击锤敲击激振导向器，分别记录下预应力梁两端的测试数据，进而对整个钢绞线的压浆饱满度加以分析。
定性测试主要包括以下方法：1.2.1 全长衰减法（flea）一般情况下，能量比越小，压浆越饱满。
如果孔道压浆饱满度较高，能量在传播过程中逸散的越多，衰减较大。
如果孔道压浆饱满度较低，能量在传播过程逸散较少，衰减较小。
因此，通过精密地测试能量的衰减，既可以推测压浆质量。
1.2.2 全长波速法（flpv）通过测试弹性波经过锚索的传播时间，并结合锚索的距离计算出弹性波经过锚索的波速。
通过波速的变化来判断预应力管道压浆饱满度情况。
预应力箱梁张拉及管道压浆PPT课件
合格后进行下一束张拉→张拉作业完成。
10
预应力筋在张拉控制应力达到稳定后方可锚 固。预应力筋锚固后的外露长度不宜小于300mm， 锚具应用封端混凝土保护，当需长期外露时，应 采取防止锈蚀的措施。一般情况下，锚固完毕并 经检验合格后即可切割端头多余的预应力筋，严 禁用电弧焊切割，强调用砂轮机切割。一般防锈 措施为砂浆封堵。
9
张拉施工控制
混凝土强度达到设计强度的90%时且龄期达到7天后 方可张拉预应力钢筋张拉
预应力钢绞线张拉顺序应符合设计规定，设计未规定 时，采取分批、分阶段的方式对称进行，预施应力应采用 双控制，即以张拉控制应力为主，并以钢绞线伸长量校核， 实际伸长量应不超过理论伸长量的±6%，当伸长量超过
±6%时应查明原因。
8
张拉千斤顶的选择
张拉千斤顶的额定张拉力宜为所需张拉力 的1.5倍，且不得小于1.2倍；与千斤顶配套使用的 压力表的最大读数应为张拉力的1.5~2.0倍，标定 精度应不低于1.0级；张拉用的千斤顶与压力表应 配套标定、配套使用；张拉千斤顶有下列情况之一 时，应重新进行标定： 1、使用时间超过6个月； 2、张拉次数超过300次； 3、千斤顶检修或更换配件后； 4、使用过程中千斤顶或压力表出现异常情况；
11
后张预应力筋断丝及滑丝控制数，每束钢 绞线断丝或滑丝不超过1丝，每个者，需要换 钢绞线重新张拉： 1、后期张拉时发现早期张拉的锚具当中夹片
断裂者； 2、锚具内夹片错牙在8mm以上者； 3、锚具内夹片断裂两片以上者； 4、锚环裂纹损坏者； 5、切割钢绞线或者压浆时发生滑丝者。
公路桥梁预应力孔道压浆技术PPT培训课件
技术创新的原动力
❖从业者担忧： ❖1. 微小的成本造成巨大的
损失。 ❖2. 每个人都是交通的参与
者，也是可能的受害者。
解决与问题的思路
原材料
因素
设计方法 试验方法
质量 提高
施工工艺
2.材料选择
2.1 合格产品的特征？ 压浆料还是压浆剂？
2.2 如何签约与验收？
2.3
2.1合格产品的特征？
❖用户报告 ❖检验报告 ❖质保书
制浆设备五 花八门
压浆设备没 有保压功能
孔道没有密 封设置
孔道压浆技术现状:试验方法
试验制浆能 力低于施工 设备、严重 约束了施工 技术的进步
孔道压浆技术现状
因预应力问题被拆除的桥梁频频发生
因预应力问题被拆除的桥梁频频发生
因预应力问题被拆除的桥梁频频发生
因预应力问题被拆除的桥梁频频发生
压浆技术存在的问题
过程监控是对配合比的完善与验证
稳定性
原材料验收与监控
• 水泥与压浆剂相容性 • 压浆料指标符合性 • 压浆剂指标符合性
管什么？
浆液生产与监控
• 浆液质量 • 硬化浆体性能 • 孔道充盈度
耐久性
施工材料
❖检查材料是否受潮结块 ❖检查水泥与压浆剂的相容性
施工组织
❖检查施工组织对浆液性能的影响
施工环境
12技术标准的提升公路桥涵施工技术规范配合比材料施工工艺12技术标准的提升材料材料配合比配合比施工工艺施工工艺专用压浆料专用压浆剂026028试验室试配增加检验方法1000转1020ms12技术标准的提升项目名称现行桥规桥规送审稿定稿原材料无特殊要求增加了新灌浆材料的选择必须选用专用压浆料压浆剂初始流动度1418s1018s1017s30min流动度1624s1020s24小时自由泌水率04004502703002602813技术可执行性合格工程产品的可实现性简便的施工工艺合适的原材料价格简易的质量控制方法技术创新的原动力技术创新的原动力从业者担忧
预应力混凝土梁孔道压浆饱满度及缺陷无损检测方法
