半导体物理试题及答案一、单项选择题(每题2分,共20分)1. 半导体材料的导电能力介于导体和绝缘体之间,这是由于()。

A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案:C2. 在半导体中,电子从价带跃迁到导带需要()。

A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案:A3. PN结形成的基础是()。

A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案:A4. 半导体器件中的载流子主要是指()。

A. 电子B. 空穴C. 电子和空穴D. 光子答案:C5. 半导体的掺杂浓度越高,其导电性能()。

A. 越好B. 越差C. 不变D. 先变好再变差答案:A二、填空题(每题2分,共20分)1. 半导体的导电性能可以通过改变其________来调节。

答案:掺杂浓度2. 半导体的能带结构中,价带和导带之间的能量差称为________。

答案:带隙3. 在半导体中,电子和空穴的复合现象称为________。

答案:复合4. 半导体器件中的二极管具有单向导电性,其导通方向是从________到________。

答案:阳极阴极5. 半导体的PN结在外加正向电压时,其内部电场会________。

答案:减弱三、简答题(每题10分,共30分)1. 简述半导体的掺杂原理。

答案:半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素,改变其电子结构,从而调节其导电性能。

掺入的杂质元素可以是施主杂质(如磷、砷等),它们会向半导体中引入额外的电子,形成N型半导体;也可以是受主杂质(如硼、铝等),它们会在半导体中形成空穴,形成P型半导体。

2. 描述PN结的工作原理。

答案:PN结是由P型半导体和N型半导体结合而成的结构。

在PN结中,P型半导体的空穴会向N型半导体扩散,而N型半导体的电子会向P型半导体扩散。

由于扩散作用,会在PN结的交界面形成一个内建电场,该电场会阻止更多的载流子通过PN结。

半导体物理学习题答案

半导体物理学习题答案

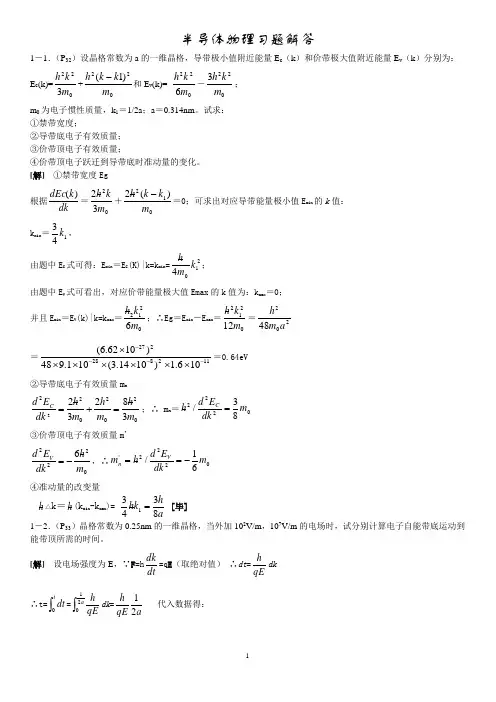

半导体物理习题解答1-1.(P 32)设晶格常数为a 的一维晶格,导带极小值附近能量E c (k )和价带极大值附近能量E v (k )分别为:E c (k)=0223m k h +022)1(m k k h -和E v (k)= 0226m k h -0223m k h ;m 0为电子惯性质量,k 1=1/2a ;a =0.314nm 。

试求:①禁带宽度;②导带底电子有效质量; ③价带顶电子有效质量;④价带顶电子跃迁到导带底时准动量的变化。

[解] ①禁带宽度Eg根据dk k dEc )(=0232m k h +012)(2m k k h -=0;可求出对应导带能量极小值E min 的k 值:k min =143k , 由题中E C 式可得:E min =E C (K)|k=k min =2104k m h ; 由题中E V 式可看出,对应价带能量极大值Emax 的k 值为:k max =0;并且E min =E V (k)|k=k max =02126m k h ;∴Eg =E min -E max =021212m k h =20248a m h =112828227106.1)1014.3(101.948)1062.6(----⨯⨯⨯⨯⨯⨯⨯=0.64eV ②导带底电子有效质量m n0202022382322m h m h m h dkE d C =+=;∴ m n =022283/m dk E d h C= ③价带顶电子有效质量m ’02226m h dkE d V -=,∴0222'61/m dk E d h m Vn -== ④准动量的改变量h △k =h (k min -k max )= ahk h 83431= [毕]1-2.(P 33)晶格常数为0.25nm 的一维晶格,当外加102V/m ,107V/m 的电场时,试分别计算电子自能带底运动到能带顶所需的时间。

[解] 设电场强度为E ,∵F =hdt dk =q E (取绝对值) ∴dt =qEh dk ∴t=⎰tdt 0=⎰a qEh210dk =a qE h 21 代入数据得:t =E⨯⨯⨯⨯⨯⨯--1019-34105.2106.121062.6=E 6103.8-⨯(s )当E =102 V/m 时,t =8.3×10-8(s );E =107V/m 时,t =8.3×10-13(s )。

半导体物理习题答案完整版

半导体物理习题答案完整版

半导体物理习题答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一章半导体中的电子状态例1.证明:对于能带中的电子,K状态和-K状态的电子速度大小相等,方向相反。

即:v(k)= -v(-k),并解释为什么无外场时,晶体总电流等于零。

解:K状态电子的速度为:(1)同理,-K状态电子的速度则为:(2)从一维情况容易看出:(3)同理有:(4)(5)将式(3)(4)(5)代入式(2)后得:(6)利用(1)式即得:v(-k)= -v(k)因为电子占据某个状态的几率只同该状态的能量有关,即:E(k)=E(-k)故电子占有k状态和-k状态的几率相同,且v(k)=-v(-k)故这两个状态上的电子电流相互抵消,晶体中总电流为零。

例2.已知一维晶体的电子能带可写成:式中,a为晶格常数。

试求:(2)能带底部和顶部电子的有效质量。

解:(1)由E(k)关系(1)(2)令得:当时,代入(2)得:对应E(k)的极小值。

当时,代入(2)得:对应E(k)的极大值。

根据上述结果,求得和即可求得能带宽度。

故:能带宽度(3)能带底部和顶部电子的有效质量:习题与思考题:1 什么叫本征激发温度越高,本征激发的载流子越多,为什么试定性说明之。

2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。

3 试指出空穴的主要特征。

4 简述Ge、Si和GaAs的能带结构的主要特征。

5 某一维晶体的电子能带为其中E0=3eV,晶格常数a=5×10-11m。

求:(2)能带底和能带顶的有效质量。

6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同原子中内层电子和外层电子参与共有化运动有何不同7晶体体积的大小对能级和能带有什么影响?8描述半导体中电子运动为什么要引入“有效质量”的概念?用电子的惯性质量描述能带中电子运动有何局限性?9 一般来说,对应于高能级的能带较宽,而禁带较窄,是否如此为什么10有效质量对能带的宽度有什么影响?有人说:“有效质量愈大,能量密度也愈大,因而能带愈窄。

半导体物理学(刘恩科第七版)课后习题答案

半导体物理学(刘恩科第七版)课后习题答案
第一章习题
1.设晶格常数为 a 的一维晶格,导带极小值附近能量 Ec(k)和价带极大值附近 能量 EV(k)分别为: h 2 k 2 h 2 ( k k1 ) 2 h 2 k 21 3h 2 k 2 Ec= , EV (k ) 3m0 m0 6m0 m0 m0 为电子惯性质量,k1
1
在E ~ E dE空间的状态数等于k空间所包含的 状态数。 即d z g (k ' ) Vk ' g (k ' ) 4k ' dk 2( m m m ) 1 3 2 1 dz ' t t l ( E Ec ) 2 V g (E) 4 2 dE h 对于si导带底在100个方向,有六个对称的旋转椭球, 锗在( 111)方向有四个,
解: (1)由
dE (k ) n 0 得 k dk a
(n=0,1,2…) 进一步分析 k ( 2n 1)

a
,E(k)有极大值,
E(k ) MAX k 2n
2 2 ma 2

a
时,E(k)有极小值
所以布里渊区边界为 k ( 2n 1)

a
2 2 ma 2
7. 锑化铟的禁带宽度 Eg=0.18eV,相对介电常数r=17,电子的有效质量
m* n =0.015m0, m0 为电子的惯性质量,求①施主杂质的电离能,②施主的弱束
缚电子基态轨道半径。
解:根据类氢原子模型:
* 4 * mn q mn E0 13.6 E D 0.0015 2 7.1 10 4 eV 2 2 2 m0 r 2(4 0 r ) 17
(2)能带宽度为 E(k ) MAX E ( k ) MIN (3)电子在波矢 k 状态的速度 v (4)电子的有效质量

半导体物理课后习题答案(精)

半导体物理课后习题答案(精)

半导体物理课后习题答案(精)第一章习题1.设晶格常数为a的一维晶格,导带极小值附近能量Ec(k)和价带极大值附近能量EV(k)分别为:h2k2h2(k-k1)2h2k213h2k2Ec= +,EV(k)=-3m0m06m0m0m0为电子惯性质量,k1=(1)禁带宽度;(2)导带底电子有效质量;(3)价带顶电子有效质量;(4)价带顶电子跃迁到导带底时准动量的变化解:(1)导带:2 2k22(k-k1)由+=03m0m03k14d2Ec2 22 28 22=+=>03m0m03m0dk得:k=所以:在k=价带:dEV6 2k=-=0得k=0dkm0d2EV6 2又因为=-<0,所以k=0处,EV取极大值2m0dk2k123=0.64eV 因此:Eg=EC(k1)-EV(0)=412m02=2dECdk23m0 8πa,a=0.314nm。

试求: 3k处,Ec取极小值4 (2)m*nC=3k=k14 (3)m*nV 2=2dEVdk2=-k=01m06(4)准动量的定义:p= k所以:∆p=( k)3k=k14 3-( k)k=0= k1-0=7.95⨯10-25N/s42. 晶格常数为0.25nm的一维晶格,当外加102V/m,107 V/m的电场时,试分别计算电子自能带底运动到能带顶所需的时间。

解:根据:f=qE=h(0-∆t1=-1.6⨯10∆k ∆k 得∆t= ∆t-qEπa)⨯10)=8.27⨯10-13s2-19=8.27⨯10-8s (0-∆t2=π-1.6⨯10-19⨯107第三章习题和答案100π 21. 计算能量在E=Ec到E=EC+ 之间单位体积中的量子态数。

*22mLn31*2V(2mng(E)=(E-EC)2解 232πdZ=g(E)dEdZ 单位体积内的量子态数Z0=V22100π 100h Ec+Ec+32mnl8mnl1*2(2mn1VZ0=g(E)dE=⎰(E-EC)2dE23⎰VEC2π EC 23100h*2 =V(2mn2(E-E)Ec+8m*L2 Cn32π2 3Ecπ =10003L32. 试证明实际硅、锗中导带底附近状态密度公式为式(3-6)。

(考试范围)半导体物理学课后题答案

(考试范围)半导体物理学课后题答案

第一章习题1.设晶格常数为a 的一维晶格,导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为:E C (K )=0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求:为电子惯性质量,nm a ak 314.0,1==π(1)禁带宽度;(2)导带底电子有效质量; (3)价带顶电子有效质量;(4)价带顶电子跃迁到导带底时准动量的变化 解:(1)eVm k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此:取极大值处,所以又因为得价带:取极小值处,所以:在又因为:得:由导带:043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以:准动量的定义:2. 晶格常数为0.25nm 的一维晶格,当外加102V/m ,107 V/m 的电场时,试分别计算电子自能带底运动到能带顶所需的时间。

解:根据:t k hqE f ∆∆== 得qEk t -∆=∆ sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ半导体物理第2章习题5. 举例说明杂质补偿作用。

当半导体中同时存在施主和受主杂质时, 若(1) N D >>N A因为受主能级低于施主能级,所以施主杂质的电子首先跃迁到N A 个受主能级上,还有N D -N A 个电子在施主能级上,杂质全部电离时,跃迁到导带中的导电电子的浓度为n= N D -N A 。

半导体物理学 课后习题答案

半导体物理学 课后习题答案

EF
= Ei
= EC
− EV 2
3kT + ln
4
m
∗ p
mn∗
当T1
= 195K时,kT1
=
0.016eV ,
3kT 4
ln
0.59m0 1.08m0
= −0.0072eV
当T2
= 300K时,kT2
=
0.026eV , 3kT 4
ห้องสมุดไป่ตู้
ln
0.59 1.08
= −0.012eV
3kT 0.59 当T2 = 573K时,kT3 = 0.0497eV , 4 ln 1.08 = −0.022eV
E(k)
2ℏ 2 =
MAX ma 2
k = 2n π 时,E(k)有极小值 a
所以布里渊区边界为 k = (2n + 1) π a
(2)能带宽度为 E(k)
− E(k )
2ℏ 2 =
MAX
MIN ma2
(3)电子在波矢 k 状态的速度 v = 1 dE = ℏ (sin ka − 1 sin 2ka)
Ec + 8mn∗l 2
π m 4
(2
* n
EC
h2
3
)2 (E
1
− EC ) 2 dE
=
4π ( 2m*n ) 3 2 h2
2 (E 3
− EC
3
)2
Ec
+
100h 2 8mn∗ L2
Ec
1000π = 3L3
2. 试证明实际硅、锗中导带底附近状态密度公式为式(3-6)。
2.证明:si、Ge半导体的E(IC)~ K关系为
17 2

半导体物理学习题答案(有目录)

半导体物理学习题答案(有目录)

半导体物理习题解答目录1-1.(P32)设晶格常数为a的一维晶格,导带极小值附近能量E c(k)和价带极大值附近能量E v(k)分别为: (2)1-2.(P33)晶格常数为0.25nm的一维晶格,当外加102V/m,107V/m的电场时,试分别计算电子自能带底运动到能带顶所需的时间。

(3)3-7.(P81)①在室温下,锗的有效状态密度Nc=1.05×1019cm-3,Nv=5.7×1018cm-3,试求锗的载流子有效质量mn*和mp*。

(3)3-8.(P82)利用题7所给的Nc和Nv数值及Eg=0.67eV,求温度为300k和500k时,含施主浓度ND=5×1015cm-3,受主浓度NA=2×109cm-3的锗中电子及空穴浓度为多少? (4)3-11.(P82)若锗中杂质电离能△ED=0.01eV,施主杂质浓度分别为ND=1014cm-3及1017cm-3,计算(1)99%电离,(2)90%电离,(3)50%电离时温度各为多少? (5)3-14.(P82)计算含有施主杂质浓度ND=9×1015cm-3及受主杂质浓度为1.1×1016cm-3的硅在300k 时的电子和空穴浓度以及费米能级的位置。

(6)3-18.(P82)掺磷的n型硅,已知磷的电离能为0.04eV,求室温下杂质一般电离时费米能级的位置和磷的浓度。

(7)3-19.(P82)求室温下掺锑的n型硅,使EF=(EC+ED)/2时的锑的浓度。

已知锑的电离能为0.039eV。

(7)3-20.(P82)制造晶体管一般是在高杂质浓度的n型衬底上外延一层n型的外延层,再在外延层中扩散硼、磷而成。

①设n型硅单晶衬底是掺锑的,锑的电离能为0.039eV,300k时的EF位于导带底下面0.026eV处,计算锑的浓度和导带中电子浓度。

(8)4-1.(P113)300K时,Ge的本征电阻率为47Ω.cm,如电子和空穴迁移率分别为3900cm2/V.S和1900cm2/V.S,试求本征Ge的载流子浓度。

半导体物理课后习题答案(1-12章)

半导体物理课后习题答案(1-12章)

∆ ED =
7.06 10− 4 eV
r1,n = ε r (
° m0 1 ) � a 17 = 0.53 600.67 A 0 ∗ mn 0.015
8. 磷化鎵的禁带宽度 Eg = 2.26eV ,相对介电常数 ε r = 11.1 ,空穴的有效质量
m∗p = 0.86m0 , m0 为电子的惯性质量,求ⅰ)受主杂质的电离能,ⅱ)受主所若 束缚的空穴基态轨道半径。 [解]: ∆ E A = 已知, E0 = m m∗p E0 rp = n 2ε r ( ∗0 ) a0 2 , mp m0 ε r
第1章 半导体中的电子状态
1. 设晶格常数为 a 的一维晶格,导带极小值附近能量 Ec(k)和价带极大值附近 能量 Ev(k)分别为: Ec(k)=
h 2 k 2 h 2 (k − k1) 2 h2k 2 3h 2 k 2 + 和 Ev(k)= - ; 3m 0 6m 0 m0 m0
m0 为电子惯性质量,k1=1/2a;a=0.314nm。试求: ①禁带宽度; ②导带底电子有效质量; ③价带顶电子有效质量; ④价带顶电子跃迁到导带底时准动量的变化。 [解] ① 禁带宽度 Eg 根据 值: kmin=
[ 110] , [ 101] , [ 011] , 轾 臌1 10
轾 臌10 1 , 轾 臌0 1 1 ;
,
[1 10], 轾 10 1 , 轾 臌 臌01 1 , 轾 臌110 , 轾 臌101 , 轾 臌0 11 ; 则由解析几何定理得, B 与 k3 的夹角余弦 cos θ 为: cos θ = 式中, B = b1i + b2 j + b3k . 对不同方向的旋转椭球面取不同的一组 (k1 , k2 , k3 ) .

半导体物理学试题及答案

半导体物理学试题及答案

半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度,则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度,则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度,则该半导体以( C )导电为主。

A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B ),施主杂质电离后向半导体提供( C ),本征激发向半导体提供( A )。

A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。

A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时,它是( B )能级,在半导体中起的是( D )的作用;当B掺入Si中时,它是( C )能级,在半导体中起的是( A )的作用。

A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时,表面的导电类型与体材料的类型( A )。

A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中,当温度升高时,电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。

A、变大,变小 ;B、变小,变大;C、变小,变小;D、变大,变大。

7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时,能量比EF小的量子态被电子占据的概率为( D ),当温度大于热力学温度零度时,能量比EF小的量子态被电子占据的概率为( A )。

A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中,AB段代表( A),CD段代表( B )。

A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为:( B )。

A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料,光照在材料中会产生非平衡载流子,若光照忽然停止t??后,其中非平衡载流子将衰减为原来的( A )。

半导体物理 课后习题答案

半导体物理 课后习题答案

第一章习题1.设晶格常数为a 的一维晶格,导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为:E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求:为电子惯性质量,nm a ak 314.0,1==π(1)禁带宽度;(2) 导带底电子有效质量; (3)价带顶电子有效质量;(4)价带顶电子跃迁到导带底时准动量的变化 解:(1)eV m k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ 因此:取极大值处,所以又因为得价带:取极小值处,所以:在又因为:得:由导带:043222*83)2(1m dk E d mk k C nC===sN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-== 所以:准动量的定义:2. 晶格常数为0.25nm 的一维晶格,当外加102V/m ,107 V/m 的电场时,试分别计算电子自能带底运动到能带顶所需的时间。

解:根据:tkhqE f ∆∆== 得qE k t -∆=∆sat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππ第三章习题和答案1. 计算能量在E=E c 到2*n 2C L 2m 100E E π+= 之间单位体积中的量子态数。

解322233*28100E 21233*22100E 0021233*231000L 8100)(3222)(22)(1Z VZZ )(Z )(22)(2322C 22C L E m h E E E m V dE E E m V dE E g V d dEE g d E E m V E g c nc C n l m h E C n l m E C n n c n c πππππ=+-=-====-=*++⎰⎰**)()(单位体积内的量子态数)(2. 试证明实际硅、锗中导带底附近状态密度公式为式(3-6)。

半导体物理学试题及答案

半导体物理学试题及答案

半导体物理学试题及答案半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度,则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度,则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度,则该半导体以( C )导电为主。

A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B ),施主杂质电离后向半导体提供( C ),本征激发向半导体提供( A )。

A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。

A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时,它是( B )能级,在半导体中起的是( D )的作用;当B掺入Si中时,它是( C )能级,在半导体中起的是( A )的作用。

A、受主B、深C、浅D、复合中心E、陷阱5、MIS结构发生多子积累时,表面的导电类型与体材料的类型( A )。

A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中,当温度升高时,电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。

A、变大,变小 ;B、变小,变大;C、变小,变小;D、变大,变大。

7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时,能量比EF小的量子态被电子占据的概率为( D ),当温度大于热力学温度零度时,能量比EF小的量子态被电子占据的概率为( A )。

A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中,AB段代表( A),CD段代表( B )。

A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为:( B )。

A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料,光照在材料中会产生非平衡载流子,若光照忽然停止t??后,其中非平衡载流子将衰减为原来的( A )。

半导体物理学试题及答案

半导体物理学试题及答案

半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题1、如果半导体中电子浓度等于空穴浓度,则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度,则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度,则该半导体以( C )导电为主。

A、本征B、受主C、空穴D、施主E、电子2、受主杂质电离后向半导体提供( B ),施主杂质电离后向半导体提供( C ),本征激发向半导体提供( A )。

A、电子和空穴B、空穴C、电子3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。

A、正B、负C、零D、准粒子E、粒子4、当Au掺入Si中时,它是( B )能级,在半导体中起的是( D )的作用;当B掺入Si中时,它是( C )能级,在半导体中起的是( A )的作用。

A、受主B、深C、浅D、复合中心E、陷阱5、 MIS结构发生多子积累时,表面的导电类型与体材料的类型( A )。

A、相同B、不同C、无关6、杂质半导体中的载流子输运过程的散射机构中,当温度升高时,电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。

A、变大,变小 ;B、变小,变大;C、变小,变小;D、变大,变大。

7、砷有效的陷阱中心位置(B )A、靠近禁带中央B、靠近费米能级8、在热力学温度零度时,能量比EF小的量子态被电子占据的概率为( D ),当温度大于热力学温度零度时,能量比EF小的量子态被电子占据的概率为( A )。

A、大于1/2B、小于1/2C、等于1/2D、等于1E、等于09、如图所示的P型半导体MIS结构的C-V特性图中,AB段代表( A),CD段代表( B )。

A、多子积累B、多子耗尽C、少子反型D、平带状态10、金属和半导体接触分为:( B )。

A、整流的肖特基接触和整流的欧姆接触B、整流的肖特基接触和非整流的欧姆接触C、非整流的肖特基接触和整流的欧姆接触D、非整流的肖特基接触和非整流的欧姆接触11、一块半导体材料,光照在材料中会产生非平衡载流子,若光照忽然停止t??后,其中非平衡载流子将衰减为原来的( A )。

半导体物理课后习题解答

半导体物理课后习题解答

半导体物理习题解答1-1.(P 32)设晶格常数为a 的一维晶格,导带极小值附近能量E c (k )和价带极大值附近能量E v (k )分别为:E c (k)=0223m k h +022)1(m k k h -和E v (k)= 0226m k h -0223m k h ;m 0为电子惯性质量,k 1=1/2a ;a =。

试求: ①禁带宽度;②导带底电子有效质量; ③价带顶电子有效质量;④价带顶电子跃迁到导带底时准动量的变化。

[解] ①禁带宽度Eg根据dk k dEc )(=0232m k h +012)(2m k k h -=0;可求出对应导带能量极小值E min 的k 值:k min =143k , 由题中E C 式可得:E min =E C (K)|k=k min =2104k m h ; 由题中E V 式可看出,对应价带能量极大值Emax 的k 值为:k max =0;并且E min =E V (k)|k=k max =02126m k h ;∴Eg =E min -E max =021212m k h =20248a m h=112828227106.1)1014.3(101.948)1062.6(----⨯⨯⨯⨯⨯⨯⨯= ②导带底电子有效质量m n0202022382322m h m h m h dkE d C =+=;∴ m n =022283/m dk E d h C= ③价带顶电子有效质量m ’2226m h dk E d V -=,∴0222'61/m dk E d h m Vn -== ④准动量的改变量h △k =h (k min -k max )= ah k h 83431=[毕]1-2.(P 33)晶格常数为的一维晶格,当外加102V/m ,107V/m 的电场时,试分别计算电子自能带底运动到能带顶所需的时间。

[解] 设电场强度为E ,∵F =hdtdk=q E (取绝对值) ∴dt =qE h dk∴t=⎰tdt 0=⎰a qE h 210dk =aqE h 21 代入数据得: t =E⨯⨯⨯⨯⨯⨯--1019-34105.2106.121062.6=E 6103.8-⨯(s )当E =102 V/m 时,t =×10-8(s );E =107V/m 时,t =×10-13(s )。

半导体物理第一章习题答案

半导体物理第一章习题答案

第1章半导体中的电子状态补充题1、室温下自由电子的热速度大约是105m/s ,试求其德布洛意波长。

解:该自由电子的动量为3152609.1110109.1110kg.m/s P m v --==⨯⨯=⨯按德布洛意关系,可知其德布洛意波长349261 6.625107.2710m 7.27nm 9.1110h k P λ---⨯====⨯=⨯ 补充题2、参照元素周期表的格式列出可直接构成或作为化合物组元构成半导体的各主要元素,并按共价键由强到弱的顺序写出两种元素半导体和八种化合物半导体,并熟记例如:金刚石、硅、碳化硅、GaAs 、GaN 、ZnS 、CdS 、Cu 2O1.设晶格常数为a 的一维晶格,导带极小值附近能量E C (k )和价带极大值附近能量E V (k )分别为22222222110000()3()()36c v h k k h k h k h k E k E k m m m m -=+=-和 , m 0为电子惯性质量,k 1 =(2a)-1,a = 0.314 nm 。

试求:①禁带宽度;②导带底电子有效质量; ③价带顶电子有效质量;④价带顶电子跃迁到导带底时准动量的变化。

解:⑴求禁带宽度即求导带极小值与价带极大值之差。

由0)(23201202=-+=m k k h m k h dk dE C 知导带在ak k C 83431==处有其唯一的极小值22222min 200013()328()()3816c h h h a a E m am m a -=+= 同理,由0602=-=m kh dk dE V 知价带在k V =0处有其唯一的极大值2022102max 246)(am h k m h E V == 于是知禁带宽度202202202max min 482416)()(am h a m h a m h E E E V C g =-=-= 代入数据h =6.625⨯10-34J ⋅s ,m 0=9.1⨯10-31kg ,a =0.314nm=3.14⨯10-10m ,并利用单位换算1J =0.625⨯1018eV ,最后得eV 64.0=g E⑵按电子有效质量的定义,欲求导带底电子的有效质量须首先求出导带极小值附近E (k )函数二阶导数的值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章习题1.设晶格常数为a 的一维晶格,导带极小值附近能量E c (k)和价带极大值附近能量E V (k)分别为:E c =0220122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。

试求:为电子惯性质量,nm a ak 314.0,1==π(1)禁带宽度;(2)导带底电子有效质量; (3)价带顶电子有效质量;(4)价带顶电子跃迁到导带底时准动量的变化 解:(1)eVm k E k E E E k m dk E d k m kdk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064338232430)(2320212102220202020222101202==-==<-===-==>=+===-+ηηηηηηηη因此:取极大值处,所以又因为得价带:取极小值处,所以:在又因为:得:由导带:043222*83)2(1m dk E d mk k C nC===ηsN k k k p k p m dk E d mk k k k V nV/1095.7043)()()4(6)3(25104300222*11-===⨯=-=-=∆=-==ηηηηη所以:准动量的定义:2. 晶格常数为的一维晶格,当外加102V/m ,107 V/m 的电场时,试分别计算电子自能带底运动到能带顶所需的时间。

解:根据:tkhqE f ∆∆== 得qE k t -∆=∆ηsat sat 137192821911027.810106.1)0(1027.810106.1)0(----⨯=⨯⨯--=∆⨯=⨯⨯--=∆ππηη补充题1分别计算Si (100),(110),(111)面每平方厘米内的原子个数,即原子面密度(提示:先画出各晶面内原子的位置和分布图)Si 在(100),(110)和(111)面上的原子分布如图1所示:(a )(100)晶面 (b )(110)晶面(c )(111)晶面214221422142822/1083.7342232212414111/1059.92422124142110/1078.6)1043.5(224141100cmatom a a a cm atom a a a cm atom a a ⨯==⨯+⨯+⨯⨯==⨯⨯+⨯+⨯=⨯==⨯+-):():():(补充题2一维晶体的电子能带可写为)2cos 81cos 87()22ka ka ma k E +-=η(, 式中a 为 晶格常数,试求(1)布里渊区边界; (2)能带宽度;(3)电子在波矢k 状态时的速度;(4)能带底部电子的有效质量*n m ;(5)能带顶部空穴的有效质量*p m解:(1)由0)(=dk k dE 得 an k π=(n=0,1,2…)进一步分析an k π)12(+= ,E (k )有极大值,222)ma k E MAXη=( ank π2=时,E (k )有极小值所以布里渊区边界为an k π)12(+=(2)能带宽度为222)()ma k E k E MIN MAX η=-( (3)电子在波矢k 状态的速度)2sin 41(sin 1ka ka ma dk dE v -==ηη (4)电子的有效质量)2cos 21(cos 222*ka ka mdkEd m n-==η能带底部 an k π2=所以m m n 2*=(5)能带顶部 an k π)12(+=, 且**n p m m -=,所以能带顶部空穴的有效质量32*mm p =第二章习题1. 实际半导体与理想半导体间的主要区别是什么?答:(1)理想半导体:假设晶格原子严格按周期性排列并静止在格点位置上,实际半导体中原子不是静止的,而是在其平衡位置附近振动。

(2)理想半导体是纯净不含杂质的,实际半导体含有若干杂质。

(3)理想半导体的晶格结构是完整的,实际半导体中存在点缺陷,线缺陷和面缺陷等。

2. 以As 掺入Ge 中为例,说明什么是施主杂质、施主杂质电离过程和n 型半导体。

As 有5个价电子,其中的四个价电子与周围的四个Ge 原子形成共价键,还剩余一个电子,同时As 原子所在处也多余一个正电荷,称为正离子中心,所以,一个As 原子取代一个Ge 原子,其效果是形成一个正电中心和一个多余的电子.多余的电子束缚在正电中心,但这种束缚很弱,很小的能量就可使电子摆脱束缚,成为在晶格中导电的自由电子,而As 原子形成一个不能移动的正电中心。

这个过程叫做施主杂质的电离过程。

能够施放电子而在导带中产生电子并形成正电中心,称为施主杂质或N型杂质,掺有施主杂质的半导体叫N型半导体。

3. 以Ga掺入Ge中为例,说明什么是受主杂质、受主杂质电离过程和p型半导体。

Ga有3个价电子,它与周围的四个Ge原子形成共价键,还缺少一个电子,于是在Ge晶体的共价键中产生了一个空穴,而Ga原子接受一个电子后所在处形成一个负离子中心,所以,一个Ga原子取代一个Ge原子,其效果是形成一个负电中心和一个空穴,空穴束缚在Ga原子附近,但这种束缚很弱,很小的能量就可使空穴摆脱束缚,成为在晶格中自由运动的导电空穴,而Ga原子形成一个不能移动的负电中心。

这个过程叫做受主杂质的电离过程,能够接受电子而在价带中产生空穴,并形成负电中心的杂质,称为受主杂质,掺有受主型杂质的半导体叫P型半导体。

4. 以Si在GaAs中的行为为例,说明IV族杂质在III-V族化合物中可能出现的双性行为。

Si取代GaAs中的Ga原子则起施主作用; Si取代GaAs中的As原子则起受主作用。

导带中电子浓度随硅杂质浓度的增加而增加,当硅杂质浓度增加到一定程度时趋于饱和。

硅先取代Ga原子起施主作用,随着硅浓度的增加,硅取代As原子起受主作用。

5. 举例说明杂质补偿作用。

当半导体中同时存在施主和受主杂质时,若(1) ND >>NA因为受主能级低于施主能级,所以施主杂质的电子首先跃迁到NA个受主能级上,还有ND -NA个电子在施主能级上,杂质全部电离时,跃迁到导带中的导电电子的浓度为n= ND-NA。

即则有效受主浓度为NAeff ≈ ND-NA(2)NA >>ND施主能级上的全部电子跃迁到受主能级上,受主能级上还有NA -ND个空穴,它们可接受价带上的NA -ND个电子,在价带中形成的空穴浓度p= NA-ND. 即有效受主浓度为NAeff ≈ NA-ND(3)NA ND时,不能向导带和价带提供电子和空穴,称为杂质的高度补偿6. 说明类氢模型的优点和不足。

7. 锑化铟的禁带宽度Eg=,相对介电常数r=17,电子的有效质量*n m =, m 0为电子的惯性质量,求①施主杂质的电离能,②施主的弱束缚电子基态轨道半径。

eV E m m q m E r n r n D 42200*2204*101.7176.130015.0)4(2-⨯=⨯===∆εεπεη:解:根据类氢原子模型8. 磷化镓的禁带宽度Eg=,相对介电常数r=,空穴的有效质量m *p =0.86m 0,m 0为电子的惯性质量,求①受主杂质电离能;②受主束缚的空穴的基态轨道半径。

eV E m m q m E r P r P A 0096.01.116.13086.0)4(22200*2204*=⨯===∆εεπεη:解:根据类氢原子模型nm r m m m q h r nmm q h r nrn r 60053.00*0*20202020=====επεεπεnm r m m m q h r nmm q h r PrP r 68.6053.00*0*20202020=====επεεπε第三章习题1. 计算能量在E=E c 到2*n 2C L 8m 100h E E += 之间单位体积中的量子态数。

解:2. 试证明实际硅、锗中导带底附近状态密度公式为式(3-6)。

322232*(8100E 21232*8100E 0021232*31000L 8100)(32)24)()2(4)(1Z VZZ )(Z V)()2(4)(2322C22CL E m h E E E hm dEE E hm dE E g Vd dEE g d E E hm E g cn c C n lm h E C nlm h E C nn c n c ππππ=+-=-====-=*++⎰⎰**单位体积内的量子态数)(,)(,)()(2~.2221'21'21'2222222zla z y t a y x t a xz t y x C C e k m m k k m m k k m m k mlk m k k h E k E K IC E G si ===+++=**令)(关系为)(半导体的、证明:3. 当E-E F 为,4k 0T, 10k 0T 时,分别用费米分布函数和玻耳兹曼分布函数计算电子占据各该能级的概率。

[]3123221232'2123231'2'''')()2(4)()(111100)()(24)(4)()(~l t n cn c l t t z m m s m V E E h m E sg E g si V E E h m m m dE dz E g dkk k g Vk k g d k dE E E =-==∴-⎥⎥⎦⎤⎢⎢⎣⎡+••==∴•=∇•=+**πππ)方向有四个,锗在(旋转椭球,个方向,有六个对称的导带底在对于即状态数。

空间所包含的空间的状态数等于在4. 画出-78o C 、室温(27 o C )、500 o C 三个温度下的费米分布函数曲线,并进行比较。

5. 利用表3-2中的m *n ,m *p 数值,计算硅、锗、砷化镓在室温下的N C , N V 以及本征载流子的浓度。

6. 计算硅在-78 o C ,27 o C ,300 o C 时的本征费米能级,假定它在禁带中 线合理吗?⎪⎪⎩⎪⎪⎨⎧=========⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧===******-**ev E m o m m m A G ev E m o m m m si ev E m o m m m G e N N n h koTm N h koTm N g p n s a g p n g p n e koT E v c i p v nC g428.1;47.;068.0:12.1;59.;08.1:67.0;37.;56.0:)()2(2)2(25000000221232232ππ[]eVkT eV kT K T eV m m kT eV kT K T m m kT E E E E m m m m Si Si npV C i F p n 012.008.159.0ln 43,026.03000072.008.159.0ln 43,016.0195ln 43259.0,08.1:2201100-===-===+-====****时,当时,当的本征费米能级,7. ①在室温下,锗的有效态密度N c =1019cm -3,N V =1018cm -3,试求锗的载流子有效质量m *n m *p 。
