IP路由表分析
解读IP路由表
解读IP路由表(可点击展开看上面大图)某网络设备的IP路由表如上图所示，现解读如下：1).Destination/Mask：目的IP地址及其掩码。
2).Proto：路由协议标记，可以用来判断是直达路由(Direct)、静态路由(Static)还是动态协议路由(RIP、RGRP、EIGRP、OSPF、IS-IS、BGP)。
3).Pre：路由优先级，此优先级主用是基于Proto来判断的，值越低，优先级越高。
例如上述路由表中，直达路由(Direct)的Pre值为0，表示路由优先级最高，其次是静态路由(Static)，Pre值为60，路由优先级仅此于直达路由，之后是RIP和O_ASE。
4).Cost：路由代价值，代表每条路由路径的长短，值越高，代表路由花费的时间越长。
上述路由表中，直达路由的Cost很短，近似为0。
5).Flags：路由表标识，一种有5种，代表的含义如下：U：该条路由可以使用；G：该路由是到一个网关(路由器)。
如果没有设置该标志，说明目的地是直接相连的。
H：该路由是到一个主机。
也就是说目的地址是一个完整的主机地址，如果没有该设置标志，说明该路由是到一个网络，而目的地址是一个网络地址：一个网络号或者网络号与子网号的组合；D：该路由是重定向报文创建的(当源端不知道可达路径的情况下，由收到的重定向报文知晓后所新创建的可达路由，标志为D)。
M：该路由已被重定向报文修改(当收到重定向报文后，发送端会修改路由信息，标记为M)。
重定向报文：当IP数据报应该被发送到另一个路由器时，收到数据报的路由器就要发送ICMP重定向差错报文给IP数据报的发送端，通知它应该将此数据报发送到另外一个路由器。
6).NextHop：报文的下一跳IP地址。
注意，上述路由表中最后两条路由的NextHop 是，这是一条到达它自己的路由。
127开头的IP地址是回环地址，它要作用有两个：一是测试本机的网络配置，能PING通；另一个作用是某些SERVER/ CLIENT的应用程序在运行时需调用服务器上的资源，一般要指定SERVER的IP地址，但当该程序要在同一台机器上运行而没有别的SERVER时就可以把SERVER的资源装在本机，SERVER的IP地址设为7).Interfae：下一跳的出接口。
IP路由基础思维导图

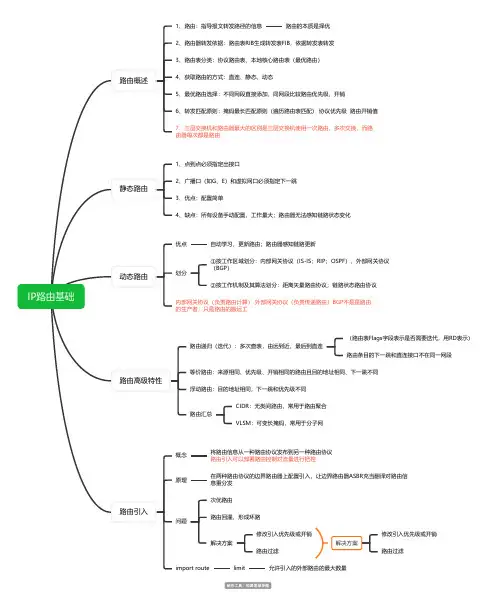

IP路由基础路由概述1、路由：指导报文转发路径的信息路由的本质是择优2、路由器转发依据：路由表RIB生成转发表FIB，依据转发表转发3、路由表分类：协议路由表、本地核心路由表（最优路由）4、获取路由的方式：直连、静态、动态5、最优路由选择：不同网段直接添加，同网段比较路由优先级、开销6、转发匹配原则：掩码最长匹配原则（遍历路由表匹配） 协议优先级 路由开销值7、三层交换机和路由器最大的区别是三层交换机使用一次路由，多次交换，而路由器每次都是路由静态路由1、点到点必须指定出接口2、广播口（如G、E）和虚拟网口必须指定下一跳3、优点：配置简单4、缺点：所有设备手动配置，工作量大；路由器无法感知链路状态变化动态路由优点自动学习、更新路由；路由器感知链路更新划分①按工作区域划分：内部网关协议（IS-IS；RIP；OSPF）、外部网关协议（BGP）②按工作机制及其算法划分：距离矢量路由协议；链路状态路由协议内部网关协议（负责路由计算） 外部网关协议（负责传递路由）BGP不是是路由的生产者，只是路由的搬运工路由高级特性路由递归（迭代）：多次查表，由远到近，最后到直连（路由表Flags字段表示是否需要迭代，用RD表示）路由条目的下一跳和直连接口不在同一网段等价路由：来源相同、优先级、开销相同的路由且目的地址相同、下一跳不同浮动路由：目的地址相同，下一跳和优先级不同路由汇总CIDR：无类间路由，常用于路由聚合VLSM：可变长掩码，常用于分子网路由引入概念将路由信息从一种路由协议发布到另一种路由协议路由引入可以部署路由控制对流量进行把控原理在两种路由协议的边界路由器上配置引入，让边界路由器ASBR充当翻译对路由信息重分发问题次优路由路由回灌，形成环路解决方案修改引入优先级或开销路由过滤解决方案修改引入优先级或开销路由过滤import route limit允许引入的外部路由的最大数量。
三层技术--IP路由配置讲解
目录1 IP路由基础配置.................................................................................................................................1-11.1 IP路由概述........................................................................................................................................1-11.1.1 路由........................................................................................................................................1-11.1.2 路由表和FIB表........................................................................................................................1-11.2 路由协议概述.....................................................................................................................................1-31.2.1 静态路由与动态路由...............................................................................................................1-31.2.2 动态路由协议分类...................................................................................................................1-31.2.3 路由协议及路由优先级...........................................................................................................1-41.2.4 路由迭代.................................................................................................................................1-41.2.5 路由信息共享..........................................................................................................................1-51.3 配置全局路由器ID号..........................................................................................................................1-51.4 路由表显示和维护.............................................................................................................................1-61 IP路由基础配置z本章所指的路由器代表了一般意义下的路由器，以及运行了路由协议的三层交换机。
计算机网络实验3 实验三： IP分析和IP地址实验
大学实验报告2019年4月22日课程名称：计算机网络实验名称：实验三: IP分析和IP地址实验班级及学号：姓名：同组人：签名：指导教师：指导教师评定：一、实验目的：1. 熟悉IP的报文格式以及关键字段的含义；2. 掌握IP地址的分配方法；3. 理解路由器转发IP数据报的流程；4. 掌握分类的IP编址方法；5. 掌握可划分子网的IP编址方法；6. 理解CIDR的IP编址方法和路由聚合功能。
二、实验任务：1．任务一：观察路由表；2．任务二：观察数据包的封装及字段变化；3．任务三：观察路由器转发IP数据报的方式；4．任务四：观察IP分片过程；5．任务五：练习主机和路由器的IP地址配置；6．任务六：练习划分子网；7．任务七：练习CIDR地址规划；8．实验完成，写出实验报告。
三、实验步骤：任务一1.观察Router()的路由表：打开Router()，单击CLI进入命令模式，输入en进入#提示的特权命令模式，输入show ip route命令查看路由表。
Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is 192.168.2.2 to network 0.0.0.010.0.0.0/24 is subnetted, 2 subnetsC 10.1.1.0 is directly connected, FastEthernet0/0S 10.1.2.0 [1/0] via 192.168.1.2C 192.168.1.0/24 is directly connected, FastEthernet0/1C 192.168.2.0/24 is directly connected, Ethernet0/0/0S* 0.0.0.0/0 [1/0] via 192.168.2.22.观察Router1的路由表：Router>enRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 2 subnets结果如下：S 10.1.1.0 [1/0] via 192.168.1.1C 10.1.2.0 is directly connected, FastEthernet0/1C 192.168.1.0/24 is directly connected, FastEthernet0/03.观察Router2的路由表：Router>enRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks结果如下：S 10.1.1.1/32 [1/0] via 192.168.2.1S 10.1.2.0/24 [1/0] via 192.168.2.1C 10.1.3.0/24 is directly connected, FastEthernet0/1C 192.168.2.0/24 is directly connected, FastEthernet0/0任务二1.初始化所有设备的ARP表信息：实时模式和模拟模式来回切换3次；删除所有场景。
路由器的路由表详解
路由器的路由表详解路由器是网络中的重要设备，它用来连接不同的网络，并将数据包转发到正确的目的地。
在路由器中，有一个重要的组成部分就是路由表。
路由表指导着路由器如何选择下一跳并进行数据包的转发。
一、路由表的概念和作用路由表是路由器中存储路由信息的一种数据结构，它记录了各个目的网络的网络地址以及到达该网络的下一跳路由器的地址。
路由表的作用是根据目的网络地址选择最优的路径进行数据包转发。
二、路由表的组成1. 目的网络地址：路由表中的每一项都会有一个目的网络地址。
目的网络地址是指数据包的最终目的地的网络地址，如IP地址。
2. 下一跳地址：路由表中的每一项还会有一个下一跳地址。
下一跳地址是指数据包在路由器中下一步应该转发到的地址，也即到达目的网络的下一个路由器的地址。
3. 路由器接口：路由表中还会记录数据包从路由器的哪个接口进入和退出的信息。
接口是路由器与其他网络设备连接的通道。
三、路由表的建立和更新1. 静态路由表：静态路由表是管理员手动配置的路由表。
管理员可以根据网络拓扑和需求手动添加和修改静态路由表。
静态路由表的优点是配置简单，但对网络变化不敏感，不适合大规模网络。
2. 动态路由表：动态路由表是通过网络协议自动学习和更新的路由表。
常见的动态路由协议有RIP、OSPF、BGP等。
动态路由表的优点是能及时适应网络拓扑的变化，但配置相对复杂。
四、路由表的查找和转发当路由器接收到一个数据包时，它会根据数据包的目的网络地址去路由表中查找匹配的项。
路由表查找的原则是最长前缀匹配，即选择最长匹配目的地址的路由表项。
找到匹配的路由表项后，路由器就知道应该通过哪个接口和下一跳地址将数据包转发出去。
五、路由表的优化为了提高路由表的查找和转发效率，路由器采用了一些优化方法：1. 路由聚合：将多个小的目的网络地址聚合成一个较大的地址块，减少路由表中的表项数量，提高查找效率。
2. 路由过滤：根据需要过滤和选择路由信息，避免不必要的路由信息进入路由表。
ipv6路由基础 -回复

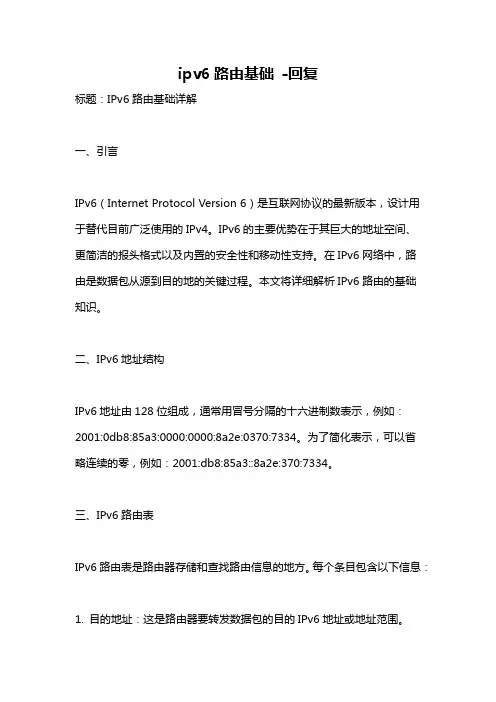

ipv6路由基础-回复标题：IPv6路由基础详解一、引言IPv6（Internet Protocol Version 6）是互联网协议的最新版本，设计用于替代目前广泛使用的IPv4。
IPv6的主要优势在于其巨大的地址空间、更简洁的报头格式以及内置的安全性和移动性支持。
在IPv6网络中，路由是数据包从源到目的地的关键过程。
本文将详细解析IPv6路由的基础知识。
二、IPv6地址结构IPv6地址由128位组成，通常用冒号分隔的十六进制数表示，例如：2001:0db8:85a3:0000:0000:8a2e:0370:7334。
为了简化表示，可以省略连续的零，例如：2001:db8:85a3::8a2e:370:7334。
三、IPv6路由表IPv6路由表是路由器存储和查找路由信息的地方。
每个条目包含以下信息：1. 目的地址：这是路由器要转发数据包的目的IPv6地址或地址范围。
2. 子网掩码：在IPv6中，子网掩码通常是/64，这意味着前64位用于标识子网，后64位用于标识主机。
3. 下一跳地址：这是路由器发送数据包的下一个路由器的IPv6地址。
4. 出接口：这是路由器发送数据包的物理或逻辑接口。
四、IPv6路由类型1. 直连路由：这是路由器直接连接到的网络的路由。
这些路由通常是自动创建的，并且具有最高的优先级。
2. 静态路由：这些路由是由网络管理员手动配置的，并且不会随网络状况的变化而变化。
3. 动态路由：这些路由是通过路由协议（如RIPng、OSPFv3或BGP4+）动态学习和更新的。
动态路由可以根据网络状况的变化自动调整。
五、IPv6路由选择过程当路由器接收到一个数据包时，它会检查数据包的目的地址，并在路由表中查找匹配的条目。
如果找到匹配的条目，路由器将根据下一跳地址和出接口将数据包转发出去。
如果没有找到匹配的条目，路由器将根据其默认路由（如果配置了的话）或者丢弃数据包。
六、IPv6路由协议1. RIPng（Routing Information Protocol Next Generation）：这是一个简单的距离向量路由协议，适用于小型和中型网络。
实验11 IP路由基础
实验十一 IP 路由基础 【实验内容与目标】完成本实验，您应该能够： ● 掌握路由转发的基本原理● 掌握静态路由、缺省路由的配置方法 ● 掌握查看路由表的基本命令 【实验组网图】【实验过程】实验任务一：查看路由表本实验主要是通过在路由器上通过查看路由表，观察路由表中路由项。
通过本次实验，学生能够掌握如何使用命令来查看路由表，及了解路由项中要素的含义。
步骤一：建立物理连接按照拓扑图进行连接，并检查路由器质软件版本及配置信息，确保路由器软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请读者在用户模式下擦除设备中的配置文件，然后重启路由器以使系统采用缺省的配置参数进行初始化。
以上步骤可能会用到以下命令：<RTA> display veraion<RTA> reset saved-configuration<RTA> reboot步骤二：在路由器上查看路由表首先，在路由器上查看路由表，如下所示：<RTA> display ip routing-table Routing Tables ： PublicDestinations ：2 Routes ：2Destination/Mask Proto Pre Cost NextHop Interface 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0E0/1E0/1PC1:10.1.1.2/2430.1.1.2/24127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0由以上输出可知，目前路由器只有目的地址是127.0.0.0的路由，这是路由器的环回地址直连路由。
按表所示在路由器接口上分别配置IP地址。
IP地址列表配置RTA：[STA-GigabitEthernet0/0]ip address 192.168.0.1 24[RTA-Seria16/0]ip address 192.168.1.1 24配置RTB：[STB-GigabitEthernet0/0]ip address 192.168.2.1 24[RTB-Seria16/0]ip address 192.168.1.2 24配置完成后，再次查看路由表。
IP(IPv4)路由详解
IP(IPv4)路由详解来源：前面在局域网详解中讲到，在局域网中，一台主机与另一台主机通信是通过MAC地址寻址来找到另外一台主机。
那么在广域网中，一个网络和另一个网络之间要通信，又如何来寻址。
现在我们就来了解，在广域网中的寻址方法——路由。
路由的原理很简单，就是通过查询一张路由表来确定数据包下一跳应该发向哪个地方。
我们来详细了解如何通过路由表来判断数据包下一跳应该发给谁。
首先我们来看一下我们平时windows主机所用的路由表。
这张图是一张单网卡windows主机的路由表，也是一张非常简单的路由表，通过这张路由表，我们可以了解最简单基本的通过路由表进行路由寻址的方法。
windows路由表的查表顺序是由下到上，优先级依次降低，数据包来了之后由下到上依次查表决定数据表发往哪里。
我们来一条一条的了解这些数据代表的意思。
首先来看横轴的标题Network Destination：目标网络，也就是我们的IP数据包的目的IP地址。
Netmask：子网掩码，用来计算目标IP地址是否属于当前路由的网段。
Gateway：网关，IP数据包下一个需要经过的目的地址。
Interface：接口，用来发送该IP包的物理网卡。
Metric：跃点数，通常用于衡量数据包从源地址到目的地址所需要经过的路径长度。
在路由表中如何表示匹配上一条路由呢？首先我们假设目标IP为X，如果满足以下公式表示X匹配上一条路由规则：X & netmask = Network Destination&：二进制与运算下面我们就来一条一条的解释每条路由所代表的意义，以及如何去匹配这条路由。
第一条：255.255.255.255 255.255.255.255 192.168.1.105 192.168.1.105 1X & 255.255.255.255 = 255.255.255.255255.255.255.255翻译成二进制为11111111 11111111 11111111 11111111，在计算机里面十六进制表示为FF FF FF FF（也就是2的32次方，所以在32位计算系统，刚好一个无符号整形数可以表示一个IP地址）由上面的计算公式得到X只有等于255.255.255.255时才能满足上面的等式。
ip网络实验报告
ip网络实验报告IP网络实验报告引言：IP网络是当今世界上最为普遍使用的网络协议之一，它是互联网的基础。
本次实验旨在通过对IP网络的实际操作和观察，深入了解其工作原理和应用。
一、实验目的本次实验的目的是通过搭建IP网络，了解IP协议的基本原理和功能，并通过实际操作，掌握IP地址的分配和路由的配置。
二、实验环境本次实验使用了一台路由器和多台计算机，通过交换机连接在一个局域网中。
每台计算机都有一个唯一的IP地址。
三、实验步骤1. IP地址的分配在开始实验之前，我们首先需要为每台计算机分配一个唯一的IP地址。
通过在路由器上配置DHCP服务器，我们可以实现IP地址的自动分配。
在实验中，我们将路由器的IP地址设置为192.168.1.1，子网掩码为255.255.255.0。
然后，我们在每台计算机上配置DHCP客户端，使其自动获取IP地址。
通过这样的设置，每台计算机都能够获得一个唯一的IP地址。
2. 路由器的配置路由器是连接不同网络的关键设备，它负责将数据包从源地址传输到目标地址。
在实验中，我们需要在路由器上配置路由表，以便正确地转发数据包。
通过在路由器上使用命令行界面，我们可以添加静态路由和动态路由。
静态路由是由管理员手动配置的，而动态路由是由路由器自动学习和更新的。
通过配置路由器，我们可以实现不同网络之间的通信。
3. 数据包的传输在实验中，我们可以通过在计算机之间发送数据包来测试IP网络的工作情况。
通过使用ping命令，我们可以向目标IP地址发送数据包，并观察是否能够成功收到回复。
这样的测试可以帮助我们判断网络连接是否正常，并找出潜在的问题。
四、实验结果与分析通过实验，我们成功地搭建了一个IP网络，并进行了数据包的传输测试。
在测试过程中，我们发现有些计算机之间无法互相通信。
经过排查，我们发现是由于路由器的路由表配置不正确导致的。
通过添加正确的路由规则，我们解决了这个问题，并实现了所有计算机之间的正常通信。
IP网络路由技术分析
IP网络路由技术分析当前，IP网络规模日渐扩大，用户数量及相关资源最多，堪称现代网络的标准和主流。
IP子网借助路由设备实现互联构成IP网络。
在IP网络中，路由设备主要对路由进行寻找，并将IP分组对下一IP子网进行转发。
本文简述了IP 地址以及无类域间路由，浅析了路由选择技术，探究了IP网络路由技术发展趋势，以期为IP网络路由技术研究应用提供借鉴。
标签：IP网络；路由技术前言IP路由器在网络构建中占据着核心地位，对于网络架构以及实现业务功能发挥着基础性作用。
当前，IP路由技术的重点在于容量及能效。
芯片技术、集群技术以及背板技术有效提升了IP路由器容量。
同时，大数据以及云计算等技术及相关业务，对IP路由器的开放及可编程能力提出了更高的要求。
为适应时代需要，有必要深入分析IP网络路由技术发展现状，并科学预测IP网络路由技术发展趋势。
1.IP路由技术概述1.1 IP地址在IP网络中，IP地址为数据传输提供了依据，对IP网络中的一个连接进行了标识，一台主机可具备多个IP地址[1]。
（1）基本地址格式当前，IP网络主要对32位地址进行采用，并通过点分十进制对之进行表示。
Internet权力机构对网络地址进行统一分配，能在全球范围内保障网络地址具有唯一性。
各网络系统相应的管理员对主机地址进行分配。
为增强各种规模网络的灵活性，通常将IP地址空间分为以下五类地址，如下表1所示：（2）保留地址的分配将安全性级别以及用途作为划分依据，可将IP地址分为以下两类：一，公共地址。
通常，在Internet中对公共地址进行使用，且能对之进行随意访问。
二，私有地址。
通常，只在内部网络中对私有地址进行使用，并借助代理服务器实现与Internet的良好通信。
若机构及网络对Internet进行连入，必须对公用地址进行申请，但要对各类特殊情况，诸如网络安全以及内部实验等进行考虑，并将三个区域保留于IP地址中，将之作为私有地址。
若网络对保留地址进行使用，则仅能在网络内部实施通信，且不能互连其他网络。
Internet路由之路由表查找算法概述-哈希LC-Trie树256-way-mtrie树
Internet路由之路由表查找算法概述-哈希/LC-Trie树/256-way-mtrie 树引：路由是互联网的一个核心概念，广义的讲，它使分组交换网的每个节点彼此独立，通过路由耦合在一起，甚至在电路交换网中，虚电路的建立也依赖路由，路由就是网络中数据通路的指向标。
狭义的讲，路由专指IP路由，它支撑着整个IP网络。
由于IP是数据报网络，它是不建立连接的，因此IP分组是一跳一跳被转发，通路是通过路由信息一跳一跳的被打通的，因此路由直接关系到整个基于IP的网络的连通性。
由于IP协议没有方向，甚至它都没有会话的概念，因此路由必然要是双向的，否则数据就有去无回了(有人提倡用NAT来解决反向路由问题，实际上NAT在公共核心网络上口碑十分不咋地，它甚至破坏了IP协议的原则，记住，NAT一般只用于端点)。
互联网如此之大，每个路由器上的路由信息会非常之多，路由器是怎么在海量的路由信息中用最快的速度-显然很重要-检索出自己需要的呢？另外如此海量的路由信息又是怎么生成的呢？本文着重回答第一个问题，关于第二个问题请参考《Internet路由结构(第二版)》(Cisco Press,想看就赶快买，不买就买不到了，Cisco有几本书真的很火爆，总是不好买)1 .基本概念路由的概念：路由是一种指向标，因为网络是一跳一跳往前推进的，因此在每一跳都要有一系列的指向标。
实际上不仅仅是分组交换网需要路由，电路交换网在创建虚电路的时候也需要路由，更实际的例子，我们日常生活中，路由无处不在。
简单的说，路由由三元素组成：目标地址，掩码，下一跳。
注意，路由项中其实没有输出端口-它是链路层概念，Linux操作系统将路由表和转发表混为一谈，而实际上它们应该是分开的(分开的好处之一使得MPLS更容易实现)。
路由项通过两种途径加入内核，一种是通过用户态路由协议进程或者用户静态配置配置加入，另一种是主机自动发现的路由。
所谓自动发现的路由实际上是“发现了一个路由项和一个转发表”，其含义在主机某一个网卡启动的时候生效，比如eth0启动，那么系统生成下列路由表项/转发项：往eth0同一IP网段的包通过eth0发出。
TCPIP协议分析总结
第一章计算机网络基础1.协议是指在计算机网络中，为进行网络中的数据交换而建立的规则、标准或约定的集合，如交换数据的格式、编码方式、同步方式等。
协议定义了通信的方式和进行通信的时间，主要包括语法、语义和同步3个关键要素。
语法：定义了所交换数据的格式和结构，以及数据出现的顺序。
语义：定义了发送者或接受者所要完成的操作，包括对协议控制报文组成成分含义的约定。
同步：定义了事件实现顺序以及速度匹配。
体现在当两个实体进行通信时，数据发送的事件以及发送的速率。
2.OSI参考模型3.TCP/IP协议族Tcp表示传输控制协议，ip表示网际协议，tcp/ip实际上是一系列协议。
4.网络层也称为互联网层，由于该层的主要协议为IP，通常也简称为IP层。
该层主要负责相邻计算机之间的通信，把某主机（信源）上的数据包发送到因特网中的任何一台目标主机（信宿）上，即点到点通信。
其包括三方面功能。
处理来自传输层的数据报发送请求处理输入数据报处理路径、流控、拥塞等问题。
5.数据传输过程1.在信源上利用所需的应用层协议(FTP)将数据流传送给信源上的传输层。
2.在传输层将应用层的数据流截成若干分组，加上tcp首部生成tcp段，送交网络层。
3.网络层给tcp报文段封装上源、目的主机IP的ip首部生成ip数据报，送交链路层。
4.信源的链路层封装上源、主机mac帧的mac帧头和帧尾，根据目的mac地址，将mac帧发往中间路由器。
5.路由器根据目的ip地址进行选择传输路径，转发ip数据报。
6.数据传输到信宿，链路层去掉mac帧的mac帧头和帧尾，送交信宿的网络层。
7.信宿网络层检查ip数据报首部，如果与计算结果不一致则丢弃，一致则去掉ip首部送交信宿传输层。
8.传输层检查tcp报文段的顺序号，若正确，则向信源发送确认信息。
9.信宿传输层去掉tcp首部，将排好顺序的分组组成的应用数据流传给信宿上的相应程序。
6.客户机、服务器模式基本工作流程客户机程序首先发起连接请求，而服务器程序响应请求，通过确认与客户机程序建立通信连接。
MPLSVPN的私网IP地址路由问题分析
本栏目责任编辑: 冯蕾网络通讯与安全MPLS VPN 的私网IP 地址路由问题分析王柱( 辽宁工程技术大学技术与经济学院, 辽宁阜新123000)摘要: 随着Internet 的爆炸性增长, 传统IPv4 地址即将耗尽、传统路由器的处理能力也接近极限, 为了解决这些问题, 在ISP 骨干网中组建MPLS VPN, 通过在PE 上测试VPNv4 路由信息的方法, 从理论上证明基于MPLS 技术组建的VPN 在一定程度上缓解了这些矛盾。
关键词: MPLS VPN; VR F; R D; R T; 私网IP 地址中图分类号: TP 393 文献标识码: A 文章编号: 1009- 3044(2007)01- 10073- 01Private Network IP Address Rout e Question Analysis of MPLS VPNWANG Zhu(Technological and Economic School,LiaoNing Technical University,Fuxin 123000,China) Abstract: With the exposing increase of internet, traditional IPv4 address is about to run out, and the traditional router handling ability is almost near the limit, to solve these problems, MPLS VPN is constructed in IS P bone network, it is theoretically proven that VPN constructed with MPLS technique solve these problems to some extend by the way of testing VPNv4 route information on PE.Key words: MPLS VPN; VR F; R D; R T; private network IP address1MPLS VPN 基本原理MPLS( Multi- Protocol Label S witching, 多协议标签交换)是一种将具有相同转发处理方式的分组归为一类( Forwarding Equiva- lent Class, 转发等价类FEC) 的分类转发技术。
TCPIP协议分析_实验4_分析ARP缓冲区、IPv4和IPv6的路由表和路由协议
《TCP/IP协议分析》实验报告实验序号：4 实验项目名称：分析ARP缓冲区、IPv4和IPv6的路由表和路由协议20网工学号姓名专业、班实验地点指导教师实验时间2022-09-28 一、实验目的、步骤和结果动手项目4-1：管理本地ARP缓冲区项目目标:学习如何管理本地ARP的内容。
(1)单击Start(开始)按钮，单击Run（运行），在Open（打开）文本框中输入cmd，单击OK（确定)按钮。
屏幕上显示一个命令提示符窗口。
(2)在命令提示符下，输入arp -a命令，按Enter 键，浏览本地ARP缓冲区的内容。
记录出现在ARP缓冲区中的任何项。
(3)输入arp -d命令，按Enter键,删除本地ARP缓冲区的内容。
(4)输入arp -a命令，按Enter键，再次浏览ARP缓冲区。
记录出现在你的ARP缓冲区中的新项。
此时缓冲区应该为空。
(5)输入ping ip_address命令，其中ip_address 本地网络中的一台IP主机，然后按Enter键。
(6)在ping命令运行结束后，输入arp -a命令并按Enter 键，再次查看ARP缓冲区的内容,记录出现的新项。
此时的ARP缓冲区应只有ping之后的项了，如图所示。
动手项目4-2：读取本地IPv4路由表项目描述:学习如何查看本地计算机IPv4网卡路由表。
(1)单击Start（开始）按钮，单击Run（运行）按钮，在Open（打开）文本框中输入cmd，单击OK（确定)按钮。
屏幕上显示一个命令提示符窗口。
(2)在命令提示符下，输入netsh命令，并按Enter键。
(3)在netsh提示符后面，输入interface ipv4命令,然后按Enter 键。
(4)在命令提示符下，输入show route 命令，并按Enter键，查看本地IPv4路由表，如图所示。
(5)输入exit命令并按Enter 键，然后再输入exit命令并按Enter键，关闭命令提示符窗口。
学习直连路由
3 分析路由表
4.2 路由表来源
路由表获取的三种途径：直连路由、静态路由、动态路由。 直连路由
路由器直连的软、硬件接口的网络地址或接口地址，属于本地路由（路由代码为C、L）。
静态路由 通过手工配置添加到路由表中的远程网络或主机地址（路由代码为S）。 动态路由 通过路由协议动态获知的路由条目（路由代码为R、O、D、B等）
3 分析路由表
4.3 路由表类型
网络路由 即主网路由，子网掩码等于有类网络的子网掩码的路由。如110.0.0.0/8、117.2.22.0/16、 200.5.19.0/24都是主网路由，它们的子网掩码分别等于A类/8，B类/16以及C类/24。 子网路由 子网掩码大于有类网络的子网掩码的路由。如10.1.0.0/24是子网路由，子网掩码24大于其 有类的子网掩码8。 超网路由 掩码小于有类掩码的网络地址。如超网路由172.16.0.0/12，子网掩码12小于B类子网掩码 16；超网路由192.168.0.0/22，掩码22小于C类的24。 主机路由 一种特殊的掩码为/32的路由。如192.168.11.22/32，地址是主机地址。 默认路由 指目标地址为0.0.0.0/0的特殊路由，目标地址为0.0.0.0，子网掩码为0.0.0.0。
3 逻辑接口直连路由
3.1 路由器子接口
1、子接口定义 子接口（subinterface）是通过协议和技术将路由器的一个物理接口虚拟出来的多 个逻辑接口。 2、子接口意义 子接口打破了路由器对物理接口数量的限制。从经济角度来讲，子接口可以大大 节省成本。 3、子接口缺点 多个子接口共用一个物理接口，性能比单个物理接口差，负载大的情况下容易造成 网络瓶颈。 4、子接口应用 子接口不仅可以应用于LAN，也可以应用于WAN，例如帧中继网络（Frame-Relay） 5、子接口配置
IP地址分类和路由表
IP地址分类和路由表IP地址ip地址是ip协议提供的⼀种统⼀的地址格式，它为互联⽹上的⽹络设备分配⼀个⽤来通信的地址。
⽬前有ipv4和ipv6两种。
ipv4ipv4 是⼀个32位数⼆进制数，占4个字节⼤⼩，由于⽤⼀个⼤整数不⽅便记忆和使⽤，于是采⽤了点分10进制表⽰⽅法，及将其拆分为4个字节，每个字节为⼀个0-255的10进制数字，并⽤.分隔。
ip地址⼜分为公⽹地址和私⽹地址，公⽹地址需要向因特⽹信息中⼼请求，可以直接在互联⽹上使⽤。
私⽹地址只能在组织内部的局域⽹中使⽤。
不能超过该范围。
⼦⽹掩码(mask)⼦⽹掩码的作⽤主要⽤来划分⼀个ip地址的⽹络号和主机号，划分的⽅式是将⼦⽹掩码进⾏位与运算，得到的结果就是⽹络号。
⼀般的⼦⽹掩码为255.255.255.0,或者255.255.0.0形式，也有其他的⼦⽹掩码。
假如ip地址为120.78.239.100的ip地址的⼦⽹掩码为255.0.0.0，则相与计算之后的结果为120.0.0.0，这个结果便是⽹络号。
主机号则为后⾯三位0的位置。
⽹关（GATEWAY）⽹关⼜称为⽹间连接器，协议转化器，在⽹络层上是实现⽹络互联。
⽹关实质上是⼀个⽹络通向其他⽹络的IP地址。
两个处于不同⽹络段的主机是⽆法进⾏通信的，通信需要经过⽹关和硬件层⾯上的路由器实现。
如果⽹络A中的主机发现数据包的⽬的主机不在本地⽹络中，就把数据包转发给它⾃⼰的⽹关，再由⽹关通过具有路由功能的设备（路由器，具有路由协议的设备，代理服务器）转发给⽹络B的⽹关，⽹络B的⽹关再转发给⽹络B中的对应主机。
ipv6IPv4地址使⽤四字节描述，所能组合的个数也是有限的，所以ipv4地址在现代互联⽹的试⽤下⼏乎消耗殆尽，开始⽆法满⾜⼈们对ip地址的需求，于是出现了ipv6地址协议，ipv6使⽤了128位⼆进制数表⽰，基本解决了IP地址短缺的情况，但是⽬前还存在诸多的协议问题。
ipv6使⽤冒号表⽰法：将4个16进制数分为⼀组，⼀共8组，并采⽤冒号分割的表⽰的⽅式。
计算机网络上机实验之 IP分析
3.1 IP分析实验报告1.实验目的：①熟悉IP的报文格式以及关键字段的含义②掌握IP地址的分配方法。
③理解路由器转发IP数据报的流程1.实验步骤：步骤一：初始化所有设备的ARP表信息为了方便观察，本实验预设了一个场景0，其中包含从PC0到PC1以及PC0到PC2的预定义数据包。
在实时模式和模拟模式中来回切换三次。
以便仿真系统填写相关设备的ARP表，使后续路由器的解释更加清晰。
单击场景面板中的Delete键删除所有场景，便于后续的实验，步骤二：观察IP数据报的转发单击Simulation模拟选项卡进入模拟模式。
单击Add Simple PDU按钮，然后分别单击PC0和PC2则pc0将向pc2发送一个包含ICMP报文的IP数据报。
単击Auto capture/play(自动捕获/播放)或者Capture/Forward按钮以运行模拟,并捕获事件和数据包。
此时, 可观察到IP 数据报的转发过程。
在Event List中找到AtDevice(在设备)显示为Router0 的第一个事件, 单击其彩色正方形,如图3-6所示, 単击lnbound PDU Details选项卡以査看IP 数据报的内容。
我们可以观察到IP分组中l1办议类型字段值为1 (PR0: Oxl), 这表明IP分组中封装了ICMP 报文。
再对比Inbound PDU Details和〇utbound PDU,我们可以发现在〇utbound PDU中IP 分组的TTL 字段值被减1了(由255变成254)。
由于PacketTracer 没有计算校验和, 因此我们也无法观察到校验和的变化。
另外,我们也可以观察到,源地址字段在IP的转发过程中始终没有发生变化, 但是源MAC地址和目标MAC地址发生了相应的变化。
步骤3 : 初始化并观赛各路由器的路由表删除所有场景，使用Inspect (检查）工具（右端的放大镜）分别打开RouterO、Routerl和Router2的路由表，并排列好路由表窗口，以便同时比较三个路由表。
Route Print路由表
拜读了yansy老师的有关route print的一篇帖子，当时只是粗略的看了一下，也从中了解了不少东西，但自己没有细想，最近在做一些rras的测试时，添加静态路由那一部分我被卡住了，于是想把这部分再仔细琢磨一下，这些是我昨天和今天的学习成果和感悟，写出来和大家分享，同时，如果其间有错误请各位不吝指正，谢谢。
我们先看一个单一宿主tcp/ip主机上路由表的例子，这里首先介绍一个概念，什么是宿主机，宿主机就是执行编译、链接、定址等任务的计算机（当然在别的领域可能有另外的含义，这里不再多述）。
如果这台计算机上同时运行tcp/ip协议，就成为tcp/ip宿主主机，“单一”这里就很明确的表明单独的一台计算机，并未接入任何网络，包括局域网等。
英文表述即为single-homed，这个词在微软的相关技术文章里出现过多次。
相对的，还有多宿主主机，也就是mulit-homed。
OK,下面我们来逐步分析路由表里的各个条目，准确说应该是逐层分析。
环境：纯净xp sp3客户端内网网段：192.168.0.X-192.168.7.X 网关：192.168.0.1 掩码：255.255.248.0由ISA2006代理上网测试步骤：1、新装一台干净的XP SP3系统，注意，这里我们先不安装网卡驱动，如图：2、进入命令行程序，输入route print ，我们查看一下当前的路由表，如图：从上图我们可以看出，127.0.0.1和物理的网卡没有任何关系，此时通过查看本机的路由表，会得到以下条目：Network Destination Netmask Gateway Interface Metric 127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1关于各个值及含义，后面会讲到，这里先提一下3、现在我们将XP的网卡驱动装上并停用，并再次运行route print 命令，如图4、启用这块网卡，大家请看图很明显，多了下面一条记录：Network Destination Netmask Gateway Interface Metric 127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1 255.255.255.255 255.255.255.255 255.255.255.255 20003 1 此时，出现了一种较特殊的情况，尽管已经启用网卡，但没有配置IP地址，现在这块网卡处于孤立的状态，此时运行ipconfig，则得到“Media State . . . . . . . . . . . : Media disconnected”这样的回应255.255.255.255这个地址原本是一个有限广播，属于广播地址的一种，但在这种情况下为什么会给出全255的地址，我有点不明白。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCNA考点精析---IP路由表分析当frame到达路由器的接口后，路由器检查frame中的目标地址字段，如果目标地址为路由器接口的地址或者广播地址的时候，路由器把packet从frame中剥离出来，传递给network layer，然后packet中的目标地址将被检查，接下来还要检查protocol字段，最后再发送给合适的进程，如果packet是可路由的，路由器会查找自己路由表中寻找相应的路由条目，路由条目至少包含两个要素：1、目标地址，这个地址是路由器必须能够到达的地址；2、到达目标地址的指针，这个指针也就是我们平时在路由表中看到的Via.或者是平时听说的next-hop（下一跳）路由器根据packet中的目标地址字段，在路由表中执行查询，查询的精确程度按如下顺序递减：1、主机地址2、子网地址3、汇总网络号4、主类网络号5、超网号（super net）6、默认路由如果在执行完所有的表查询后，还没有找到匹配的条目，则丢弃packet，并回送一个（Destinnation Unreachable）ICMP不可达的报文给发送方在CISCO路由器上要查看路由表，可以使用特权命令：show ip routeR1#sh ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.123.0/24 is directly connected, FastEthernet0/01.0.0.0/24 is subnetted, 3 subnetsC 1.1.1.0 is directly connected, Loopback0C 1.1.2.0 is directly connected, Loopback1C 1.1.3.0 is directly connected, Loopback2C 192.168.14.0/24 is directly connected, Serial1/2如果你只想检查静态的路由条目，则可以在show ip route命令后加上static参数，依此类推……Configuration static routes配置静态路由的步骤1、首先确定好每条链路的地址2、为每台路由器找出非直连的链路3、为每台路由器的非直连链路写出静态条目（直连没有必要写）注：把未知交给已知R1(config)#ip route 2.2.1.2 255.255.255.0 192.168.12.2R1(config)#ip route 2.2.2.2 255.255.255.0 192.168.12.2R1(config)#ip route 2.2.3.2 255.255.255.0 192.168.12.2谁是自己的未知？——所有非直连的链路谁是自己的已知？——直连链路在直连链路上有两种选择：下一跳（next-hop）和出接口（interface）分别看一下两者的区别下一跳是和自己直连路由器的接口地址，而出接口则是自己本身的接口名称就好象一条隧道的入口和出口：出口就是下一跳，入口是出接口R1和R2通过FA0/0——FA0/0，S1/1——S1/0FA0/0口的IP分别为192.168.123.1/192.168.123.2S1/1的IP为：192.168.12.1S1/0的IP为：192.168.12.2它们各自有三条直连网段：1.1.1.11.1.2.11.1.3.1和2.2.1.22.2.2.22.2.3.2分析：对于R1来说，它的已知是:192.168.123.0/24192.168.12.0/241.1.1.0/241.1.2.0/241.1.3.0/24对于R2来说，它的已知是：192.168.123.0/24192.168.12.0/242.2.1.0/242.2.2.0/242.2.3.0/24除已知条目外，其余全是它们各自的未知，此时我们可以用两种办法来配置静态路由一、使用下一跳next-hop：R2(config)#ip route 1.1.1.0 255.255.255.0 192.168.123.1R2(config)#ip route 1.1.2.0 255.255.255.0 192.168.123.1R2(config)#ip route 1.1.3.0 255.255.255.0 192.168.123.1红字标识的即为next-hop看一下路由表：R2#sh ip route static1.0.0.0/24 is subnetted, 3 subnetsS 1.1.1.0 [1/0] via 192.168.123.1S 1.1.2.0 [1/0] via 192.168.123.1S 1.1.3.0 [1/0] via 192.168.123.1到达三个未知的地方全部都交给了via 192.168.123.1 ，注意[]里的数字[1/0]二、使用出接口interface：R1(config)#ip route 2.2.1.0 255.255.255.0 serial 1/1R1(config)#ip route 2.2.2.0 255.255.255.0 serial 1/1R1(config)#ip route 2.2.3.0 255.255.255.0 serial 1/1红字标识的地方即为出接口看一下路由表：R1#sh ip route static2.0.0.0/24 is subnetted, 3 subnetsS 2.2.1.0 is directly connected, Serial1/1S 2.2.2.0 is directly connected, Serial1/1S 2.2.3.0 is directly connected, Serial1/1这里已经没有[]了。
取而代之的是directly connected，说明路由器R1认为这些条目都是自己直连的条目。
路由器在路由选择的过程中会比较哪条路是更好的路这时候如果用第一种方法给它配上相同的路由条目，看一下会出现什么情况：R1(config)#ip route 2.2.1.0 255.255.255.0 192.168.12.2R1(config)#ip route 2.2.2.0 255.255.255.0 192.168.12.2R1(config)#ip route 2.2.3.0 255.255.255.0 192.168.12.2R1#sh ip route staR1#sh ip route static2.0.0.0/24 is subnetted, 3 subnetsS 2.2.1.0 is directly connected, Serial1/1[1/0] via 192.168.12.2S 2.2.2.0 is directly connected, Serial1/1[1/0] via 192.168.12.2S 2.2.3.0 is directly connected, Serial1/1[1/0] via 192.168.12.2R1认为现在R1到达R2后面的直连网络可以有两条路走了，其实只有这一条通道，却被R1认为是两条不同的路。
可见，这两种方法需要根据情况使用，否则可能会出现路由选择的问题。
Floating Static Routes设置一条管理距离稍大于正常使用的一条静态路由，这样一来，当正常链路DOWN后，这条稍大的路由条目马上可以UP起来替代正常路由条目工作。
